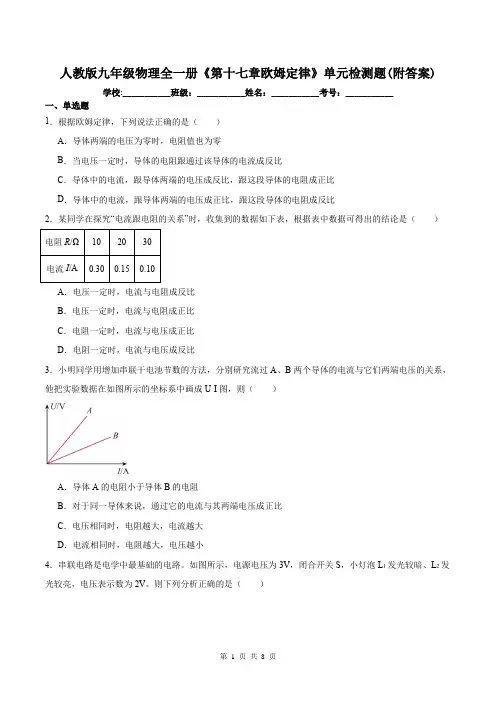

人教版九年级物理全一册《第十七章欧姆定律》单元检测题(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律，下列说法正确的是（）A．导体两端的电压为零时，电阻值也为零B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．导体中的电流，跟导体两端的电压成反比，跟这段导体的电阻成正比D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比2．某同学在探究“电流跟电阻的关系”时，收集到的数据如下表，根据表中数据可得出的结论是（）电阻R/Ω102030电流I/A0.300.150.10A．电压一定时，电流与电阻成反比B．电压一定时，电流与电阻成正比C．电阻一定时，电流与电压成正比D．电阻一定时，电流与电压成反比3．小明同学用增加串联干电池节数的方法，分别研究流过A、B两个导体的电流与它们两端电压的关系，他把实验数据在如图所示的坐标系中画成U-I图，则（）A．导体A的电阻小于导体B的电阻B．对于同一导体来说，通过它的电流与其两端电压成正比C．电压相同时，电阻越大，电流越大D．电流相同时，电阻越大，电压越小4．串联电路是电学中最基础的电路。
如图所示，电源电压为3V，闭合开关S，小灯泡L1发光较暗、L2发光较亮，电压表示数为2V。
则下列分析正确的是（）A．通过灯泡L2的电流比L1的电流大B．灯泡L1两端的电压是2VC．灯泡L2两端的电压是1VD．此时灯泡L1和L2的电阻之比是1∶25．甲、乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表示数为0.2A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A。
则短路位置离甲地（）A．10km B．15km C．18km D．30kmR为定值电阻，滑动变阻器连入电路的阻值和接入电路的电阻丝的长度成正6．图中甲、图乙所示电路中，比。
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷和答案详解
人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。
当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。
人教版九年级物理全一册《第十七章欧姆定律》单元测试题(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．青青同学做电学实验时，电路如图所示．已知所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V(保持不变)，滑动变阻器标有(50Ω 1A)，定值电阻R0为10Ω．开关闭合后，在移动滑片的过程中，若保证电路安全，下列情况可能出现的是A．电阻的R0功率为1W B．滑动变阻器调到0ΩC．电流表示数0.5A D．电压表示数2V2．如图所示的电路中，电源电压保持不变．电键S闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小4．如图所示的电路中，电源电压不变，闭合开关S，滑片P从如图位置向左移动的过程中，下列说法正确的是（）A．电流表A示数变大，电压表V1示数不变B．电压表V1示数与电压表V2的示数之和变大C．电压表V1示数与电流表A示数的乘积变小D．电压表V2示数与电流表A示数的比值变小5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；①电压表V1的示数；①电压表V2的示数；①电压表V1的示数与电流表A的示数的比值．以上四项判断正确的有A．1 个B．2 个C．3 个D．4 个6．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（）A．3①1B．1①1C．1①3D．3①27．一只电阻两端的电压从2V增大到2.8 V，通过该电阻的电流增加了0.1 A，则该电阻的阻值是A．8 ΩB．16 ΩC．24 ΩD．无法确定8．如图所示电路中,电源电压不变,R是定值电阻,当a、b两点接入10Ω的电阻时,通过定值电阻R0的电流是0.5A;若a、b间改接20Ω的电阻,通过定值电阻R0的电流A．等于0.25A B．小于0.25A C．大于0.25A D．无法判断9．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a 端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大10．如图所示，电源电压保持不变。
人教版九年级全一册物理第十七章 欧姆定律 专项练习题(含答案解析)
人教版九年级全一册物理第十七章欧姆定律专项练习题一、单选题1．如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（）A．电流表A1的示数变小B．电流表A2的示数变大C．电压表的示数变大D．灯泡L的亮度不变2．如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。
闭合开关S1，断开开关S2，滑片P 移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是A．20ΩB．30ΩC．45ΩD．50Ω3．如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是：A．B．C．D．4．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则（）第1页共22页第 2 页 共 22 页A ．灯泡L 1两端的电压是1VB ．电压表测灯泡L 2两端的电压C ．灯泡L 1和L 2的电阻之比是4：1D ．通过灯泡L 1的电流比L 2的电流大5．如图所示电路，电源两端电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列说法中正确的是（ ）A ．电压表V 1示数和电流表A 示数的比值变小B ．电压表V 2示数和电流表A 示数的比值变小C ．电压表V 1示数变化量和电流表A 示数变化量的比值1U I ∆∆不变 D ．电压表V 2示数变化量和电流表A 示数变化量的比值2U I∆∆变大 6．如图所示的电路中，电源电压保持不变，R 0为定值电阻，灯泡阻值不变，R 为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大，闭合开关S ，当光照增大时（ ）A ．电压表V 1示数减小B ．电压表V 2示数增大C ．电压表V 1与电流表A 示数比值不变D ．电压表V 2与电流表A 示数比值不变二、多选题7．在探究“电流与电阻关系”的实验中，某同学根据实验数据绘制了如图所示的图像，下列说法正确的是（）A．电压一定，导体中的电流与导体的电阻成反比B．电源至少选用两节干电池C．换用2Ω电阻做实验时，需要更换电压表的量程D．多次实验的目的是为了探究普遍规律8．如图为“探究电流与电阻关系”的电路图。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律UIR，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体中的电流是导体本身的一种性质，与电压、电阻无关C．导体的电阻与电压成正比，与电流成反比D．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2．如图所示，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表A1的示数不变，A2的示数变大B．电流表A1的示数变大，A2的示数变小C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小3．如图所示的电路中，R是滑动变阻器，滑动变阻器的滑片跟杠杆相连，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。
图中电压表的示数随油面升高而增大的是（）A．B．C．D．4．下列所示图象中，能正确表示导体中的电流与这段导体两端电压关系的是（）A ．B ．C ．D ．5．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大6．如图电路中，电源电压为3V 且保持不变，10R =Ω，滑动变阻器的最大阻值'20ΩR =．当开关S 闭合后，在滑片由A 端移动到B 端的过程中，电流表示数的变化是由（ ）A ．0.3A ~0.1AB ．0A ~0.1AC ．0.1A ~0.3AD ．0.3A ~0A7．在图所示的电路中，电源电压保持不变。
当S 断开时，电流表示数为I 1；当S 闭合时，电流表示数为I 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理第十七章欧姆定律检测题
一、选择题
1．由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是（）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
2.下列说法正确的是（）
A.并联电路的总电阻等于各电阻的倒数之和
B.串联电路中任何一个电阻小于串联总电阻
C.串联电路中的电阻越大,它两端的电压就越小
D.并联电路中的电阻越大,通过它的电流就越大
3．在测量电阻的实验中，下列注意事项中不正确的是（）
A．连接实验电路时，开关应断开
B．测量时只要测量一组数据即可
C．在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程
D．将变阻器连入电路时，滑片应放到使电路中的电流最小的位置
4、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图所示。
根据图线可知（）
A．甲导体的电阻比乙的大；B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大；D．无法比较甲、乙的电阻大小
5. 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表
的示数为9V，则R1︰R2为（）
A．1︰3 B．3︰1 C．1︰2 D．2︰1
6．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中电流为1.2 A，则电源电压为（）
A．12 V B．4.8 V C．7.2 V D．10 V
7．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
8．如图所示，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20 Ω。
当滑动变阻器滑片P处于a 端时，电流表示数为0.25 A；当滑片P处于ab中点时，电流表示数为0.40 A，则MN间的电压是（）
A．6 V B．5 V C．4 V D．3 V
9、有两个阻值不同的电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）
A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区D．R串在Ⅰ区域，R并在Ⅲ区域
10．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”。
实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。
接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）
A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω
11.如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。
在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（）
12.如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）
A．滑片P在最右端时，通过R1、R2的电流之比为5：8
B．滑片P在最右端时，R1、R2两端电压之比为3：1
C．滑动变阻器的最大阻值为40Ω
D．电源电压为10V
二、填空题
13. 在研究欧姆定律的实验中，先保持________________不变，得出导体的电流跟________成正比；然后保持________不变，得出导体的电流跟________成反比。
这种研究方法称为控制变量法。
14. 有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是；若并联在同一电路中，则过它们的电流之比是，它们两端的电压之比是。
15、在如图电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是V，通过R2的电流是A，电路中的总电阻R总是Ω．
16、如图所示的电路，电源电压不变，开关S处于闭合状态．当开关S1由断开到闭合时，电流表示数将，电压表示数将（选填“变大”、“不变”或“变小”）。
17.如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
18.如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电
压为_____V，通过R2的电流为_____A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是。
三、实验探究题
19．“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数为0，其原因可能是。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格。
第一次电流表的示数如图丙所示，读数为A．实验过程中应保持电压表示数为V不变。
（4）由表中数据得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成（选填“正比”或“反比”）。
（5）根据表格中的数据判断所选用的滑动变阻器可能是（选填“A”或“B”）。
A．“50Ω0.5A”B．“10Ω1A”
20.小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是。
（2）闭合开关S前，滑动变阻器滑片P应置于端（选填“a”或“b”）。
（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①；②。
（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝Ω。
（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。
实验步骤如下：
①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；
②；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx＝（写出表达式）。
四、计算题
21.在图所示的电路中,电源电压为15V且保持不变,电阻R1的阻值为30Ω.闭合开关S.电流表的示数如图b所示
(1)求通过电阻R1的电流
(2)求电阻R2的阻值
22、如图所示，R1＝10Ω，R2＝20Ω，当开关S闭合后，电流表A的示数为0.3A
求：（1）电路中电源电压；
（2）通过电阻R2的电流；
（3）电路中干路电流。
九年级物理第十七章欧姆定律检测题
一、选择题
1-5、DBBBC 6-10、ABDDC 11-12、AD
二、填空题
13、电阻 电压 电压 电阻
14、 1:1 5:3 3:5 1:1
15、 12 0.4 12
16、变小 变小
17、 0.3 10
18、 2 0.2 正负接线柱接反
三、实验探究题
19、（1）略 （2）电阻断路 （3）0.2 2 （4）反比 （5）A
20、（1）R=U/I （2）b （3）电流表量程选小 滑动变阻器连入电路的阻值太小
（4）8 （5）将滑动变阻器滑到b 端，闭合开关S ，读出电压表的读数，记为U 1 1
1U U R
U 四、计算题
21、（1）0.5A （2）10Ω
22、（1）3V （2）0.15A （3）0.45A。
