CAD中坐标的使用

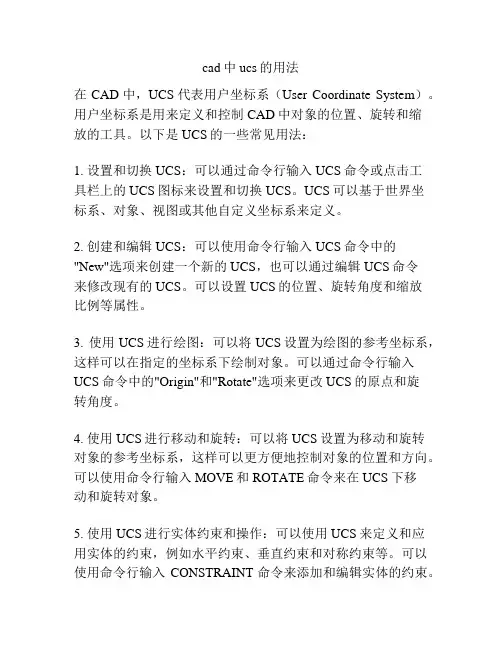

cad中ucs的用法

在CAD中，UCS代表用户坐标系（User Coordinate System）。用户坐标系是用来定义和控制CAD中对象的位置、旋转和缩放的工具。以下是UCS的一些常见用法：

1. 设置和切换UCS：可以通过命令行输入UCS命令或点击工具栏上的UCS图标来设置和切换UCS。UCS可以基于世界坐标系、对象、视图或其他自定义坐标系来定义。

2. 创建和编辑UCS：可以使用命令行输入UCS命令中的"New"选项来创建一个新的UCS，也可以通过编辑UCS命令来修改现有的UCS。可以设置UCS的位置、旋转角度和缩放比例等属性。

3. 使用UCS进行绘图：可以将UCS设置为绘图的参考坐标系，这样可以在指定的坐标系下绘制对象。可以通过命令行输入UCS命令中的"Origin"和"Rotate"选项来更改UCS的原点和旋转角度。

4. 使用UCS进行移动和旋转：可以将UCS设置为移动和旋转对象的参考坐标系，这样可以更方便地控制对象的位置和方向。可以使用命令行输入MOVE和ROTATE命令来在UCS下移动和旋转对象。

5. 使用UCS进行实体约束和操作：可以使用UCS来定义和应用实体的约束，例如水平约束、垂直约束和对称约束等。可以使用命令行输入CONSTRAINT命令来添加和编辑实体的约束。

总之，UCS是CAD中一个重要的工具，可以帮助用户精确控制对象的位置、旋转和缩放。通过使用UCS，用户可以更高效地进行绘图和编辑操作。

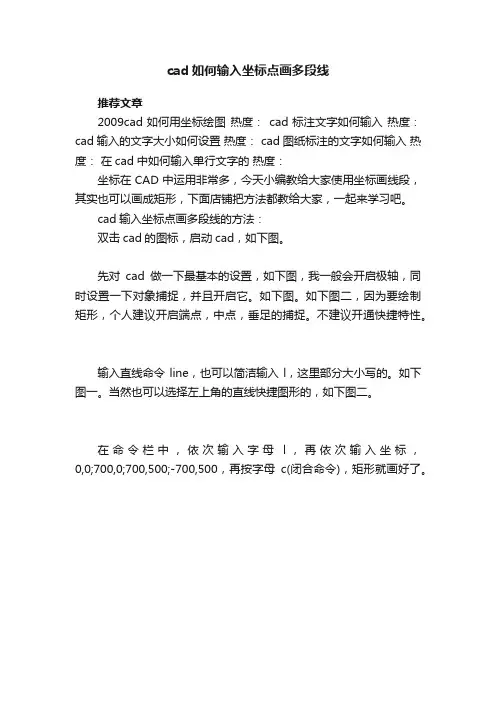

cad如何输入坐标点画多段线

已知坐标点怎么在cad里画出

已知坐标点如何在CAD里绘制

在计算机辅助设计（CAD）中，绘制已知坐标点是一项常见任务。CAD软件提供了一系列功能和工具，可以轻松地在绘图界面上绘制出给定的坐标点。本文将介绍一种常见的方法，以帮助您在CAD软件中绘制已知坐标点。

下面以AutoCAD为例，以步骤的形式说明如何绘制已知坐标点：

步骤一：新建绘图

首先，打开AutoCAD软件并新建一个绘图。您可以选择从模板中选择一个预定义的绘图模板，或者根据需要创建一个自定义的模板。

步骤二：设置绘图单位

在绘图之前，您可能需要设置绘图单位。在AutoCAD中，可以通过打开“工具”菜单，然后选择“单位”选项来设置绘图单位。在单位设置对话框中，您可以选择长度单位和角度单位等。

步骤三：绘制坐标轴

在CAD软件中，通常需要在绘图区域上绘制一个坐标轴，以便更好地定位和绘制已知的坐标点。选择绘制直线工具，然后从绘图区域的一个地方开始绘制 x 轴，再从另一个地方绘制 y 轴。确保坐标轴尺寸适中，并且轴线与绘图区域的边界对齐。

步骤四：绘制已知坐标点

现在，我们可以开始绘制已知的坐标点了。根据给定的坐标点，使用绘图工具在绘图区域上精确绘制相应的点。

例如，假设我们需要在图纸上绘制坐标点 (2, 3) 和 (5, 6)。选择绘制点工具，并在图纸上单击两次，每次单击时输入一个坐标值。在弹出的对话框中，输入第一个坐标点的 x 和 y 值，即 2 和 3。然后重复此过程，输入第二个坐标点的 x 和 y 值，即 5 和 6。完成后，您将看到这两个已知坐标点在绘图区域上绘制出来。

步骤五：保存绘图

当您完成已知坐标点的绘制之后，记得保存绘图。选择“文件”菜单，然后选择“保存”选项。指定保存路径和文件名，并选择保存文件的格式。AutoCAD支持多种文件格式，包括DWG、DXF等。结论

通过上述步骤，您可以在CAD软件中轻松绘制已知坐标点。绘制坐标点是CAD中的基本操作之一，对于各类工程和设计项目都非常重要。熟练掌握CAD软件中的绘图工具和功能，能够高效准确地绘制已知坐标点，为后续的设计和分析工作奠定基础。

cad建立坐标系的方法

以CAD建立坐标系的方法

CAD（计算机辅助设计）软件是一种广泛应用于工程设计、建筑设计和制图等领域的工具。在CAD软件中，建立坐标系是非常重要的一步，它能够帮助用户准确定位和测量图形中的各个元素。下面将介绍在CAD软件中建立坐标系的方法。

1. 选择绘图单位

在开始绘图之前，首先需要选择绘图单位。CAD软件提供了多种单位选项，如毫米、厘米、米、英尺和英寸等。根据实际需要选择合适的单位，并设置为默认单位。

2. 设置坐标系原点

坐标系原点是一个参考点，用于确定其他点的位置。在CAD软件中，可以通过以下方法设置坐标系原点：

a. 使用命令行输入“origin”，然后按照提示选择一个点作为原点；

b. 使用工具栏中的“点”工具，在绘图区域中点击一个点作为原点。

3. 确定坐标系方向

CAD软件中的坐标系通常有四个象限，分别是第一象限、第二象限、第三象限和第四象限。确定坐标系方向可以通过以下方法进行：

a. 使用命令行输入“ucs”，然后按照提示选择一个点作为坐标系原点，并指定坐标系的方向； b. 使用工具栏中的“坐标系”工具，在绘图区域中点击一个点作为坐标系原点，并指定坐标系方向。

4. 设置坐标系比例

在CAD软件中，可以通过设置比例来调整坐标系的大小。具体方法如下：

a. 使用命令行输入“scale”，然后按照提示输入比例值；

b. 使用工具栏中的“比例”工具，在绘图区域中输入比例值。

5. 绘制坐标系线

建立坐标系的最后一步是绘制坐标系线。在CAD软件中，可以通过以下方法绘制坐标系线：

a. 使用命令行输入“line”，然后按照提示绘制水平和垂直线；

b. 使用工具栏中的“直线”工具，分别绘制水平和垂直线。

6. 设置坐标系样式

CAD软件通常提供了多种坐标系样式供用户选择。可以根据实际需求，选择合适的样式来显示坐标系。具体方法如下：

a. 使用命令行输入“ucsicon”，然后按照提示选择一个样式；

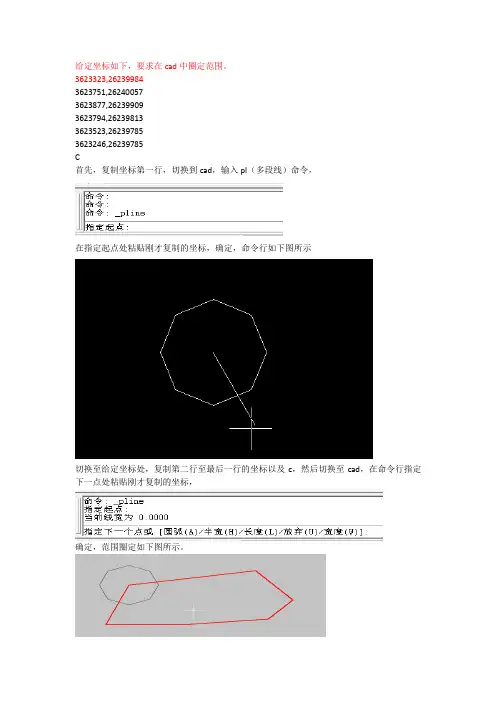

如何用给定坐标在cad中快速圈定范围

给定坐标如下，要求在cad中圈定范围。

3623323,26239984

3623751,26240057

3623877,26239909

3623794,26239813

3623523,26239785

3623246,26239785

C

首先，复制坐标第一行，切换到cad，输入pl（多段线）命令，

在指定起点处粘贴刚才复制的坐标，确定，命令行如下图所示

切换至给定坐标处，复制第二行至最后一行的坐标以及c，然后切换至cad，在命令行指定下一点处粘贴刚才复制的坐标，

确定，范围圈定如下图所示。

最后坐标也对得上。

总结，此方法适用于给定坐标，然后圈定范围，尤其是坐标很多的情况。

注意：坐标需排列在word中，且坐标后面没有空格。

cad相对极坐标表示方法

在CAD（计算机辅助设计）中，相对极坐标是一种表示点的方法，它基于相对极坐标系。这个坐标系在二维平面上变形了极坐标系，其中原点（0,0）位于图形的中心。在相对极坐标系中，一个点的位置由两个数值表示：极径（即该点与原点的距离）和极角（该点相对于x轴正方向的夹角）。

相对极坐标可以用以下格式表示：距离＜角度。其中，“”符号表示这是相对坐标。例如，27<45表示从上一点逆时针旋转45度，距离为27的点。

需要注意的是，CAD中的相对坐标是相对于前一个点的，而绝对坐标是相对于世界坐标系原点的。在三维坐标中，除了X轴和Y轴的方向，还需要输入Z轴方向的距离。

以上内容仅供参考，建议查阅CAD相关书籍或咨询专业人士以获取更准确的信息。

cad中如何标注出xy坐标

XY坐标经常在CAD中要用到的，那么大家知道cad中如何标注出xy坐标吗?下面是店铺整理的cad中如何标注出xy坐标的方法，希望能给大家解答。

cad中标注出xy坐标的方法

首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单

然后点“自定义”会弹出下面的菜单

将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单

然后“与此按纽关联的宏(M)”下边输入以下代码:

1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.

*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;

注意:将内容全部---即从*符号开始到; 符号结束

2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).

*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M

注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@

另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值

在用户坐标系中, 标注值为用户坐标值

b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.

最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了

CAD中怎样输入XY坐标数据

如果有的图形需要坐标的话，我们是可以直接标注XY的。下面是店铺带来关于CAD中怎样输入XY坐标数据的内容，希望可以让大家有所收获!

CAD中输入XY坐标数据的方法

首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单

然后点“自定义”会弹出下面的菜单

将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单

然后“与此按纽关联的宏(M)”下边输入以下代码:

1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.

*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;

注意:将内容全部---即从*符号开始到; 符号结束

2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).

*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M

注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@

另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值

在用户坐标系中, 标注值为用户坐标值

b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.

最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了。

知识拓展：在cad圆内输入文字的方法在CAD界面使用文字输入的时候，用文字框的四个角内切园后确定。

在书写文字是将文字的格式设为“居中”“中央对齐”格式。

完成后确定，然后看下文字是否“大小合适”“居中”。

在CAD中画坐标方位图的步骤及方法

在CAD中画坐标方位图的步骤及方法：

1、在Excel表格中另列一列，

2、在该列相对应的单元格内在小写英文格式下输入“=”→点击相对应的Y坐标单元格(C1)→点击“Shift+7键”(&)→“"”→“,” →“"”→“Shift+7键”(&)→点击相对应的X坐标单元格(B1)，其余每个坐标点均采用以上方式改写。

3、将改写好的坐标点数据复制

4、在“CAD”画图界面内点击“划线”，在画图界面下边的命令输入栏点击“右键”→粘贴→回车就完成了

如何利用EXCEL输入坐标在CAD中画线

在工程计算时，经常要用CAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。具体方法如下：

首先，在Excel中输入坐标值（注意要输入绝对坐标）。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入： =A2&",（英文输入状态的，"&B2，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。如下图所示：

其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。

打开CAD，在命令行输入画线的命令，例如L(直线)、PL(多段线)、SPL(样条线)，回车提示定位的第一点时，将复制的坐标用Ctrl+V粘贴到命令行，（在命令那里输入：小写的z-回车小写的e-回车

在命令那里输入：小写的z-回车-小写的e-回车）

即可快速完成这些点的绘制。然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。

通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。

CAD中坐标的表示方法

在AutoCAD中，点的坐标有四种表示形式：绝对直角坐标、相对直角坐标、绝对极坐标和相对极坐标。

1．绝对直角坐标

绝对直角坐标是从原点（0,0）或（0,0,0）出发的位移，可以使用分数、小数或科学记数等形式表示点的X、Y、Z坐标值，坐标间用逗号隔开，例如点（3,4）和（,,）等。若要绘制某直线段AB，则只要在绘线过程中分别输入两已知端点的坐标A（10,10,0）和B（50,20,0）即可。

2．绝对极坐标

绝对极坐标是从点（0,0）或（0,0,0）出发的位移，但给定的是距离和角度，其中距离和角度用“<”分开，且规定X轴正向为0°，Y轴正向为90°，例如点（8<45）、（100<120）等。

3．相对直角坐标和相对极坐标

相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度。在已知某点与前一点的位置关系情况下，使用相对坐标的方式来确定该点的位置尤为方便。它的表示方法是在绝对坐标表达方式前加上“@”号，如（@-5,8）表示相对前一点的位置在X负方向上为5个绘图单位，在Y正方向上为8个绘图单位的点的相对直角坐标；（@150<30）表示相对前一点的位置是极轴半径为150绘图单位，与X轴正向夹角为30°的点的相对极坐标。如已知某直线的起点绝对坐标（5,5）、终点绝对坐标（10,5），则终点相对于起点的相对坐标为（@5,0），若要绘制该直线，则在确定起点后只需输入终点的相对直角坐标（@5,0）或相对极坐标（@5<0）即可。

【提示】：在相对极坐标中的角度是新点和上一点连线与X轴正向的夹角，逆时针为正。如果要按顺时针方向转动角度，则应输入负的角度值，如输入100<-45与输入100<315的效果相同。

【说明】：在绘图过程中，大多数情况下用相对坐标绘图比绝对坐标方便得多。
