异径等径三通规格对照表
异径三通规格表|等径三通规格表
公称通径 坡口处外径
中心至端面
D1 D2
DN NPS A系列 B系列 A系列 B系列 C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
40×40×20 1.1/2×1.1/2×3/4 48.3 45 26.9 25 57 57
40×40×15 1.1/2×1.1/2×1/2 48.3 45 21.3 18 57 57
50×50×50 2×2×2 60.3 57 60.3 57 64 64
50×50×40 2×2×1.1/2 60.3 57 48.3 45 64 60
50×50×32 2×2×1.1/4 60.3 57 42.4 38 64 57
50×50×25 2×2×1 60.3 57 33.7 32 64 51 50×50×20 2×2×3/4 60.3 57 26.9 25 64 44
65×65×65 2.1/2×2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×65×50 2.1/2×2/1/2×2 73.0 76 60.3 57 76 70
65×65×40 2.1/2×2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×65×32 2.1/2×2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×65×25 2.1/2×2/1/2×1 73.0 76 33.7 32 76 57
80×80×80 3×3×3 88.9 89 88.9 89 86 86
80×80×65 3×3×2.1/2 88.9 89 73.0 76 86 83
80×80×50 3×3×2 88.9 89 60.3 57 86 76
80×80×40 3×3×1.1/2 88.9 89 48.3 45 86 73
80×80×32 3×3×1.1/4 88.9 89 42.4 38 86 70
90×90×90 3.1/2×3.1/2×3.1/2 101.6 - 101.6 - 95 95
90×90×80 3.1/2×3.1/2×3 101.6 - 88.9 89 95 92
90×90×65 3.1/2×3.1/2×2.1/2 101.6 - 73.0 76 95 89
90×90×50 3.1/2×3.1/2×2 101.6 - 60.3 57 95 83
90×90×40 3.1/2×3.1/2×1.1/2 101.6 - 48.3 45 95 79
100×100×100 4×4×4 114.3 108 114.3 108 105 105
100×100×90 4×4×3.1/2 114.3 108 101.6 - 105 102
100×100×80 4×4×3 114.3 108 88.9 89 105 98
100×100×65 4×4×2.1/2 114.3 108 73.0 76 105 95
100×100×50 4×4×2 114.3 108 60.3 57 105 89
100×100×40 4×4×1.1/2 114.3 108 48.3 45 105 86
125×125×125 5×5×5 141.3 133 141.3 133 124 124
125×125×100 5×5×4 141.3 133 114.3 108 124 117
125×125×90 5×5×3.1/2 141.3 - 101.6 - 124 114
125×125×80 5×5×3 141.3 133 88.9 89 124 111
125×125×65 5×5×2.1.2 141.3 133 73.0 76 124 108 125×125×50 5×5×2 141.3 133 60.3 57 124 105
150×150×150 6×6×6 168.3 159 168.3 159 143 143
150×150×125 6×6×5 168.3 159 141.3 133 143 137
150×150×100 6×6×4 168.3 159 114.3 108 143 130
150×150×90 6×6×3.1/2 1, 68.3 - 101.6 - 143 127
150×150×80 6×6×3 168.3 159 88.9 89 143 124
150×150×65 6×6×2.1/2 168.3 159 73.0 76 143 121
200×200×200 8×8×8 219.1 219 219.1 219 178 178
200×200×150 8×8×6 219.1 219 168.3 159 178 168
200×200×125 8×8×5 219.1 219 141.4 133 178 162
200×200×100 8×8×4 219.1 219 114.3 108 178 156
200×200×90 8×8×3.1/2 219.1 - 101.6 - 178 152
250×250×250 10×10×10 273.0 273 273.0 273 216 216
250×250×200 10×10×8 273.0 273 219.1 219 216 203
250×250×150 10×10×6 273.0 273 168.3 159 216 194
250×250×125 10×10×5 273.0 273 141.3 133 216 191
250×250×100 10×10×4 273.0 273 114.3 108 216 184
300×300×300 12×12×12 323.9 325 323.9 325 254 254
300×300×250 12×12×10 323.9 325 273.0 273 254 241
300×300×200 12×12×8 323.9 325 219.1 219 254 229
300×300×150 12×12×6 323.9 325 168.3 159 254 219
300×300×125 12×12×5 323.9 325 141.3 133 254 216
350×350×350 14×14×14 355.6 377 355.6 377 279 279
350×350×300 14×14×12 355.6 377 323.9 325 279 270
350×350×250 14×14×10 355.6 377 273.0 273 279 257
350×350×200 14×14×8 355.6 377 219.1 219 279 248
350×350×150 14×14×6 355.6 377 168.3 159 279 238 400×400×400 16×16×16 406.4 426 406.4 426 305 305
400×400×350 16×16×14 406.4 426 355.6 377 305 305
400×400×300 16×16×12 406.4 426 323.9 325 305 295
400×400×250 16×16×10 406.4 426 273.0 273 305 283
400×400×200 16×16×8 406.4 426 219.1 219 305 273
400×400×150 16×16×6 406.4 426 168.3 159 305 264
450×450×450 18×18×18 457 480 457 480 343 343
450×450×400 18×18×16 457 480 406.4 426 343 330
450×450×350 18×18×14 457 480 355.6 377 343 330
450×450×300 18×18×12 457 480 323.9 325 343 321
450×450×250 18×18×10 457 480 273.0 273 343 308
450×450×200 18×18×8 457 480 219.1 219 343 298
500×500×500 20×20×20 508 530 508 530 381 381
500×500×450 20×20×20 508 530 457 480 381 368
500×500×400 20×20×20 508 530 406.4 426 381 356
500×500×350 20×20×20 508 530 355.6 377 381 356
500×500×300 20×20×20 508 530 323.9 325 381 346
500×500×250 20×20×20 508 530 273.0 273 381 333
500×500×200 20×20×20 508 530 219.1 219 381 324
550×550×550 22×22×22 559 - 559 - 419 419
550×550×500 22×22×20 559 - 508 - 419 406
550×550×450 22×22×18 559 - 457 - 419 394
550×550×400 22×22×16 559 - 406.4 - 419 381
550×550×350 22×22×14 559 - 355.6 - 419 381

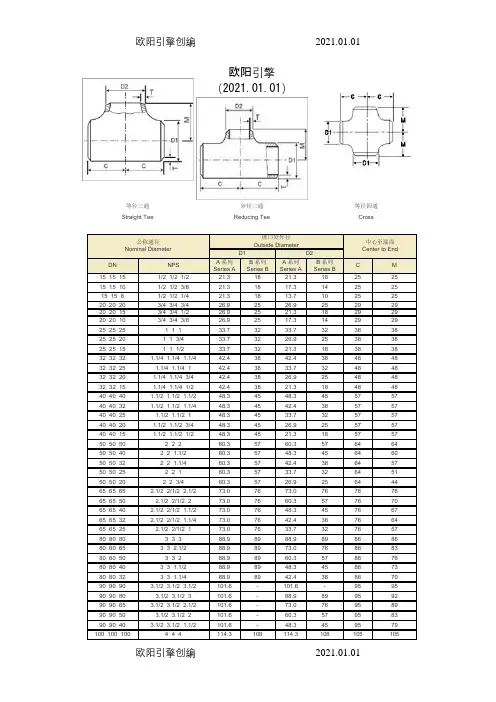

等径异径三通规格表之欧阳引擎创编
欧阳引擎创编 2021.01.01
欧阳引擎创编 2021.01.01
欧阳引擎（2021.01.01）
等径三通 异径三通 等径四通
Straight Tee Reducing Tee Cross
公称通径
Nominal Diameter 坡口处外径
Outside Diameter 中心至端面
Center to End D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
异径三通规格表
2011年最新异径三通规格表|等径三通规格表|异径三通规格型号表
异径三通规格表|等径三通规格表
公称通径
NominalDiameter 坡口处外径
OutsideDiameter 中心至端面
CentertoEnd
D1 D2
DN NPS A系列
SeriesA B系列
SeriesB A系列
SeriesA B系列
SeriesB C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
异径三通规格表 2
异径三通规格表|等径三通规格表|异径三通规格型号表
公称通径 Nominal Diameter 坡口处外径 Outside Diameter 中心至端面 Center to End D1 D2
DN NPS A系列 Series
A ；
B系列 Series
B A系列 Series
A B系列 Series
B C M
15×15×15 1/2×1/2×1/2 18 18 ~
25 25
15×15×10 1/2×1/2×3/8 18 14 25 25
15×15×8 ￥
1/2×1/2×1/4 18 10 25 25
20×20×20 3/4×3/4×3/4 25 ！
25 29 29
20×20×15 3/4×3/4×1/2 25 18 29 &
29
20×20×10 3/4×3/4×3/8 25 14 29 29
25×25×25 1×1×1 #
32 32 38 38
25×25×20 1×1×3/4 32 ，
25 38 38
25×25×15 1×1×1/2 32 18 38 38
'
32×32×32 4×4×4 38 38 48 48
32×32×25 4×4×1 #
38 32 48 48
32×32×20 4×4×3/4 38 25 ? 48 48
32×32×15 4×4×1/2 38 18 48 48
40×40×40 |
2×2×2 45 45 57 57
40×40×32 2×2×4 45 ,
38 57 57
40×40×25 2×2×1 45 32 57 ]
57
40×40×20 2×2×3/4 45 25 57 57
40×40×15 2×2×1/2 】
45 18 57 57
50×50×50 2×2×2 57 ）
57 64 64
50×50×40 2×2×2 57 45 64 60
异径碳钢三通规格型号
- 1 - 异径碳钢三通规格型号
异径碳钢三通是管道连接件的一种，其用途主要是将三根不同直径的管道连接在一起，具有方便快捷、密封性好、耐腐蚀等优点。不同的管道系统需要使用不同规格型号的异径碳钢三通，以下是常见的异径碳钢三通规格型号介绍：
1. DN50*DN32*DN50：其中DN50表示大口径管道直径为50mm，DN32表示小口径管道直径为32mm，DN50表示另一端大口径管道直径也为50mm。
2. DN40*DN25*DN40：其中DN40表示大口径管道直径为40mm，DN25表示小口径管道直径为25mm，DN40表示另一端大口径管道直径也为40mm。
3. DN80*DN50*DN80：其中DN80表示大口径管道直径为80mm，DN50表示小口径管道直径为50mm，DN80表示另一端大口径管道直径也为80mm。
4. DN100*DN80*DN100：其中DN100表示大口径管道直径为100mm，DN80表示小口径管道直径为80mm，DN100表示另一端大口径管道直径也为100mm。
5. DN150*DN100*DN150：其中DN150表示大口径管道直径为150mm，DN100表示小口径管道直径为100mm，DN150表示另一端大口径管道直径也为150mm。
以上仅为部分异径碳钢三通规格型号介绍，具体使用时需根据实际情况选择合适的规格型号。 - 2 -
等径异径三通规格表之欧阳科创编
欧阳科创编 2021.02.05
欧阳科创编 2021.02.05
时间：2021.02.05 创作：欧阳科
等径三通 异径三通 等径四通
Straight Tee Reducing Tee Cross
公称通径
Nominal Diameter 坡口处外径
Outside Diameter 中心至端面
Center to End D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
不锈钢异径三通规格型号、材质、技术参数、标准
不锈钢异径三通规格型号、材质、技术参数、标准
不锈钢异径三通是一种管道连接件，用于连接三条不同直径的管道，可以实现管道分流或汇流。它具有耐腐蚀、耐高温、耐压等优点，适用于化工、石化、石油、制药等行业。以下是一份关于不锈钢异径三通的规格型号、材质、技术参数和标准的详细介绍。
一、规格型号
不锈钢异径三通的规格型号较多，主要根据管道的直径和厚度来进行分类。常见的规格有DN15×10×DN40、DN20×15×DN50、DN25×20×DN65等，其中"DN"代表管道的公称直径。客户也可以根据自己的需求定制特殊规格的不锈钢异径三通。
二、材质
不锈钢异径三通的材质主要有304不锈钢、316不锈钢等。304不锈钢具有良好的耐腐蚀性能和机械性能，适用于一般的腐蚀性介质；316不锈钢在腐蚀性介质下具有更好的稳定性和耐蚀性，适用于一些特殊工况的场合。客户可以根据介质的性质和工况的要求选择合适的材质。
三、技术参数
1. 承压能力：不锈钢异径三通的承压能力直接关系到其在管道系统中的安全可靠性。一般情况下，不锈钢异径三通的承压能力与其材质、壁厚、连接方式等有关。常见的承压等级有1.0MPa、1.6MPa、2.5MPa等，客户在选择时需根据实际工况需求选定合适的承压等级。
2. 温度范围：不锈钢异径三通的温度范围一般由材质决定，一般情况下，304不锈钢的工作温度范围为-196℃~800℃，316不锈钢的工作温度范围为-196℃~1000℃。
3. 表面处理：不锈钢异径三通的表面一般采用抛光、酸洗等工艺处理，以确保表面光滑、亮丽，有利于清洁、卫生、美观。
四、标准
不锈钢异径三通的生产和质量通常需符合相关的行业标准或国际标准。常见的标准有GB/T 12459、GB/T 13401、SH/T 3406、ASME B16.9、EN 10253等。这些标准规定了不锈钢异径三通的尺寸、材质、加工工艺、检测方法等内容，确保了产品的质量和可靠性。
异径碳钢三通规格型号 2
异径碳钢三通规格型号
异径碳钢三通是一种具有异径管道连接功能的管件。它的主要特点是管径不同，其中一个管道的管径较小，而其它两个管道的管径相同。异径碳钢三通通常被用来连接不同的管道系统，使它们能够有效地协同工作。
异径碳钢三通的规格型号有多种。其主要参数包括口径、壁厚、连接方式和材质等。常见的异径碳钢三通规格型号如下：
1. DN15-DN100×80 SCH40*5异径碳钢三通
2. DN25-DN100×80 SCH40*5异径碳钢三通
3. DN50-DN100×80 SCH40*5异径碳钢三通
4. DN200-DN100×80 SCH40*5异径碳钢三通
5. DN10-DN100×80 SCH40*5异径碳钢三通
6. DN15-DN200×100 SCH40*6异径碳钢三通
7. DN25-DN200×100 SCH40*6异径碳钢三通
8. DN50-DN200×100 SCH40*6异径碳钢三通
9. DN80-DN200×100 SCH40*6异径碳钢三通
10. DN100-DN200×100 SCH40*6异径碳钢三通
以上异径碳钢三通规格型号仅供参考，实际应用中还需要根据特定的管道系统和工作条件进行选择和匹配。
总之，异径碳钢三通是一种极其重要的管件，广泛应用于化工、石油、电力、航空等领域。在使用过程中，我们需要根据实际情况来选择合适的异径碳钢三通规格型号，并注意其安装和维护，以确保管道系统的正常运行。
等径异径三通规格表之欧阳与创编
欧阳与创编 2021.03.08
欧阳与创编 2021.03.08
时间：2021.03.08 创作：欧阳与
等径三通 异径三通 等径四通
Straight Tee Reducing Tee Cross
公称通径
Nominal Diameter 坡口处外径
Outside Diameter 中心至端面
Center to End D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
异径三通规格表 3
异径三通规格表
异径三通规格表
1. 异径三通的定义
异径三通是一种管道连接件，其结构形式为一个管道与两个不同直径的管道相连接，使得流体能够在不同直径的管道之间流通。
2. 异径三通的用途
异径三通广泛应用于工业管道系统中，主要用于管道的分流和汇流，以调节流体的流量和压力，同时实现流体在不同直径管道之间的过渡。
3. 异径三通的特点
异径三通具有以下几个特点：
• 结构简单，安装方便，便于维护和检修；
• 具有良好的流体动力性能，能够减小流体的阻力和压力损失；
• 可以实现不同直径管道间的平稳过渡，避免流体的冲击和振动；
• 耐压性能强，能够承受较高的压力和温度。
4. 异径三通的规格表
规格（单位：毫米） | 直径1 | 直径2 | 直径3 | 长度 | |||||——| | 20x15x20 | 20 | 15 | 20 | 90 | | 25x20x25 |
25 | 20 | 25 | 100 | | 32x25x32 | 32 | 25 | 32 | 110 | |
40x32x40 | 40 | 32 | 40 | 120 | | 50x40x50 | 50 | 40 | 50 |
130 |
5. 异径三通的材质选用
异径三通的材质选择需要根据具体的使用环境和介质来确定。常见的材质包括碳钢、不锈钢、合金钢等。在特殊环境中，还可以选择耐腐蚀、耐磨损的特殊材质。
6. 异径三通的安装要点
安装异径三通时需要注意以下几个要点：
• 充分考虑管道的应力分析，避免因应力过大而引起的损坏；
• 做好管道直径的过渡和尺寸的匹配，确保流体能够平稳流通；
• 严格按照施工规范进行安装，确保安全和可靠性。
7. 异径三通的维护保养
异径三通的维护保养主要包括以下几个方面：
• 定期检查管道和连接件的密封性，如有泄漏及时处理；
• 清洗管道内部的污垢和堵塞物，保持通畅；
• 定期检查材质的耐腐蚀性能，如有损坏需及时更换。 结论
异径三通和四通
钢制对焊异径三通和四通尺寸 mm钢制无缝异径三通和四通
公称通径
公称通径
DNDN
A系列B系列A系列B系列
350×350
×30035637732432527927020×20×
15
350×350
×25035637727327327925725×25×
20
350×350
×20035637721921927924825×25×
15
350×350
×15035637716815927923832×32×
25
400×400
×35040642635637730530532×32×
20
400×400
×30040642632432530529532×32×
15
400×400
×25040642627327330528340×40×
32
400×400
×20040642621921930527340×40×
25
400×400
×15040642616815930526440×40×
20
450×450
×40045748040642634333040×40×
15
450×450
×35045748035637734333050×50×
40
450×450
×30045748032432534332150×50×
32
450×450
×25045748027327334330850×50×
25
450×450
×20045748021921934329850×50×
20
500×500
×45050853045748038136865×65×
50
500×500
×40050853040642638135665×65×
40
500×500
×35050853035637738135665×65×
32
500×500
×30050853032432538134665×65×
25
500×500
×25050853027327338133380×80×
65
500×500
×20050853021921938132480×80×
50M端部外径中心至端面
D1D2 C550×550
