数字逻辑课程设计题目(13级)
《数字逻辑》课程设计
一、课程设计题目
1、喷泉电子阀门自动控制系统设计
喷泉由八喷头组成，喷头控制流程：
1）首先由一个喷头单独工作，依次使八个喷头轮流工作；
2）然后是两个相邻喷头工作，依次组合工作；
3）再是四个相邻喷头工作，依次组合工作；
4）最后是一至八逐个喷头加入工作，然后一至八逐个关闭。之后进入下一轮循环。
2、彩灯控制
设计一个8路彩灯控制器（彩灯用发光二极管L1～L8模拟）控制器，要求：
1）彩灯实现快慢两种节拍（0.5s和0.25s）的变换；
2）彩灯循环演示以下五种花型：
① L1～L8全点亮，然后全熄灭；
② 将L1到L8依次点亮，然后从L1到L8依次熄灭；
③ 1个灯依次闪烁；
④ 2个相邻的灯依次组合闪烁；
⑤ 4个相邻的灯依次组合闪烁。
3、简易声光控延时照明灯电路设计
设计一个简易声光控延时照明灯电路。功能及要求：
1）具有光控功能，白天光线较亮，即使有声音时路灯也不亮；
2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延时照明一段
时间t后自动熄灭，时间t可以手动分档调节，调节范围为10～70s，以10s为一档；
3）如果在照明灯点亮期间又有新的声源出现，照明灯应重新计通电t时间；
4）以状态开关和单脉冲模拟光线和声音信号，以LED模拟照明光源。
4、三相步进电机驱动电路
要求实现三相步进电机按输入脉冲数旋转一定的角度，运行方式为双三拍和单六
拍，可正反转，并记录和显示脉冲数。用3个LED指示灯代表3个线圈。
提示说明：
1）三相步进电机又3个线圈，一般称为A、B、C三相，通过改变3个线圈的通电
情况来实现电机的驱动（转动）。
2）电机驱动方式：
双三拍：正转：ABBCCAAB，如此循环；
反转：ABACBCAB，如此循环。
双六拍：正转：AABBBCCCAA，如此循环；
反转：AACCBCBABA，如此循环。
（AB表示A、B相通电，C相不通电）
3）给一个脉冲，电机的相序改变一次，电机转过一个固定的角度。
5、数字脉冲宽度测量仪
设计一个数字脉冲宽度测量仪，测量单个正脉冲宽度时间，测量时间范围：1~9999
ms，测量误差为±1个数字，手动测量，手动清零。
6、 数字频率计
设计一个脉冲信号频率计，输入信号频率范围1～1MHz，用6位数码管显示，采
样周期为1s，显示周期约1s。
7、数字电子钟
设计一台能显示时﹑分、秒的数字电子钟，要求如下：
1）秒﹑分为00—59六十进制计数器，时为00—23二十四进制计数器；
2）可手动校正：分别对秒﹑分﹑时进行连续脉冲输入校正（校正时不能输出进位）。
8、数字跑表
设计一个能显示分、秒、百分秒的数字跑表，要求：
1）具有开始计时/暂停/继续的功能；
2）用6个数码管分别显示百分秒、秒和分钟。
9、篮球比赛24S计时器
设计一个篮球竞赛计时系统，具有进攻方24秒倒计时功能，具体设计要求如下：
1）具有显示 24s 倒计时功能，用两位数码管显示，其计时间隔为1s；
2）设置启动键，使计时器设置24秒初值，并启动计数；
3）设置暂停/继续键，控制计时器暂停或继续计数功能；
4）计时器递减计数到“00”时给出提示。
10、用电器电源自动控制电路
设计一个用电器电源控制电路，要求：
1）控制电路将用电器的电源自动开启30s，然后自动关闭30s，如此周而复始地工
作，具有倒计时显示、有工作状态指示；
2）当电源接通时，可随时采用手动方式切断电源；当电源切断时，可随时采用手
动方式接通电源；
3）若手动接通电源，可由控制电路定时信号断开，然后进入自动运行状态；若手
动切断电源时，可由控制电路定时信号接通，然后进入自动运行状态；
4）定时范围0分~60分，显示分秒的倒计时。
11、洗衣机自动控制电路（*）
为洗衣机设计一控制电路，当洗衣机控制开关打开后，电动机先正转20S，然后暂
停10S，随后反转20S，再然后暂停10S；如果定时时间没到，则开始循环，若定时时
间到，则停机断电。定时时间设定范围为0～60分，显示分秒的倒计时。用LED指示
灯表示电机的正转、反转和暂停状态。
12、简易微波炉控制器设计（*）
1）微波炉的火力有大、中、小三档，用3个LED灯指示，3个灯全亮表示大，2
个灯亮表示中，1个灯亮表示小。火力大小用一个单脉冲按键设置，初始时火力为大，
按一次单脉冲按键变为中，再按一次变为小，如此循环。
2）微波加热时间在0～59分59秒之间可调节。
3）按下“开始”键后开始加热，用数码管倒计时显示剩余时间。在加热过程中不
能调整火力和时间。
4）在加热过程中，按下“取消”键后结束加热过程，计时回零。
13、交通灯控制（*）
1）为十字交叉路口设计两组信号灯控制系统，每组有红、绿、黄三色信号灯。东
西方向为主干道，南北方向为副干道；
2）东西向绿灯通行40秒，南北向绿灯通行20秒，换向时要有4秒的黄灯期；
3）设置两组数码管，以倒计时的方式显示通行、禁行和过渡的时间；
4）当任意一路有救护车、消防车等通过时，各方向都亮红灯，倒计时停止。当特
殊情况结束后，控制器恢复正常。
14、8路数显报警器（*）
设计一个8路数显报警器，要求：
1）8路中某一路断开时（用高/低电平表示断开/接通），用十进制数显示该路编号，
并发出报警信号；
2）报警信号用LED指示灯闪烁表示，其中亮0.25s，灭0.25s，时间持续10s；
3）当多路报警时，需设优先级，并先处理高优先级报警，后处理低优先级的报警。
15、拔河游戏机（*）
拔河游戏机用7个发光二极管排列成一行，开机后只有中间一个发亮，以此作为拔
河的中心线，游戏双方各持一个按键，迅速地、不断地按动产生脉冲，谁按得快，亮点
向谁方向移动，每按一次，亮点移动一次。任一方终端二极管发亮时这一方获胜，此时
双方按键被锁住，只有经复位后才使亮点恢复到中心线。
16、乒乓球游戏机（*）
设计一个乒乓球游戏机，用8个发光二极管表示球的运动轨迹，用两个按钮分别表
示甲乙两个球员的球拍。
1）一方发球后，球以固定速度向另一方运动（发光二极管依次点亮），当球达到
最后一个发光二极管时，对方击球（按下按钮）球将向相反方向运动，在其他时候击球
视为犯规，给对方加1分；
2）双方各有一个2位数码管计分；
3）裁判有一个按钮，每次得分后， 按下一次发球。
17、8路竞赛抢答器（*）
1）计一个8路竞赛抢答器，8名选手各使用一个抢答按钮，主持人使用一个控制开
关，用来清零和抢答的开始；
2）抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该
选手的编号立即被锁存，并在选手编号数码管上显示，同时，要封锁输入电路，禁止其
他选手抢答，并保持到主持人将系统清零为止；
3）抢答器具有定时抢答的功能，抢答时间可由主持人设定（如30s）。 当主持人
启动“开始”键后，定时器立即减计时，并显示倒计时时间；如果定时抢答的时间已到
却没有选手抢答，本次抢答无效，系统封锁输入电路，禁止选手超时后抢答，时间显示
器上显示00，并保持到主持人将系统清零为止。
说明:
1、标有（*）的题目难度系数较大；
2、设计结果将在TDS-4实验箱上进行调试和测试，因此可以利用实验箱的资源：
1）标准100KHz方波信号源；
2）LED数码管（含译码电路）、LED指示灯；
3）拨动开关、单脉冲（2个）等。
3、可使用中规模的标准集成电路以及GAL（GAL16V8、GAL20V8和GAL22V10）。
数字电路与逻辑设计习题及参考答案

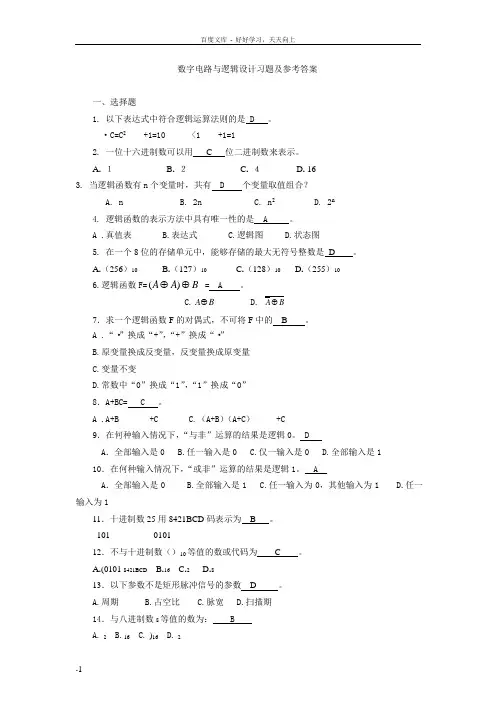

数字电路与逻辑设计习题及参考答案一、选择题1. 以下表达式中符合逻辑运算法则的是 D 。
·C=C 2 +1=10 <1 +1=12. 一位十六进制数可以用 C 位二进制数来表示。
A . １ B . ２ C . ４ D . 163. 当逻辑函数有n 个变量时，共有 D 个变量取值组合？A. nB. 2nC. n 2D. 2n 4. 逻辑函数的表示方法中具有唯一性的是 A 。
A .真值表 B.表达式 C.逻辑图 D.状态图5. 在一个8位的存储单元中，能够存储的最大无符号整数是 D 。
A .（256）10 B .（127）10 C .（128）10 D .（255）106.逻辑函数F=B A A ⊕⊕)( = A 。
C.B A ⊕D. B A ⊕ 7．求一个逻辑函数F 的对偶式，不可将F 中的 B 。
A .“·”换成“+”，“+”换成“·” B.原变量换成反变量，反变量换成原变量 C.变量不变D.常数中“0”换成“1”，“1”换成“0” 8．A+BC= C 。
A .A+B +C C.（A+B ）（A+C ） +C9．在何种输入情况下，“与非”运算的结果是逻辑0。
DA ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1 10．在何种输入情况下，“或非”运算的结果是逻辑1。
AA ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为111．十进制数25用8421BCD 码表示为 B 。
101 010112．不与十进制数（）10等值的数或代码为 C 。
A .(0101 8421BCD B .16 C .2 D .813．以下参数不是矩形脉冲信号的参数 D 。
A.周期 B.占空比 C.脉宽 D.扫描期 14．与八进制数8等值的数为： BA. 2B.16C. )16D. 215. 常用的BCD码有 D 。
A.奇偶校验码B.格雷码码 D.余三码16.下列式子中，不正确的是(B)+A=A B.A A1⊕=⊕=A ⊕=A17.下列选项中，______是TTLOC门的逻辑符号。
数字逻辑习题库含答案
For personal use only in study and research; not for commercialuse《数字逻辑》习题案例（计算机科学与技术专业、信息安全专业）2004年7月计算机与信息学院、计算机系统结构教研室一、选择题1．十进制数33的余3码为 。
A. 00110110B. 110110C. 01100110D. 1001002．二进制小数-0.0110的补码表示为 。
A ．0.1010B ．1.1001C ．1.0110D ．1.10103．两输入与非门输出为0时，输入应满足 。
A ．两个同时为1B ．两个同时为0C ．两个互为相反D ．两个中至少有一个为04．某4变量卡诺图中有9个“0”方格7个“1”方格，则相应的标准与或表达式中共有多少个与项 ？A ． 9B ．7C ．16D ．不能确定5. 下列逻辑函数中，与A F =相等的是 。
)(A 11⊕=A F )(B A F =2⊙1 )(C 13⋅=A F )(D 04+=A F6. 设计一个6进制的同步计数器，需要 个触发器。
)(A 3 )(B 4 )(C 5 )(D 67. 下列电路中，属于时序逻辑电路的是 。
)(A 编码器 )(B 半加器 )(C 寄存器 )(D 译码器8. 列电路中，实现逻辑功能n n Q Q =+1的是 。
)(A )(B)(C (D) 9. 的输出端可直接相连，实现线与逻辑功能。
)(A 与非门 )(B 一般TTL 门)(C 集电极开路OC 门 )(D 一般CMOS 门 10．以下代码中为无权码的为 。
A . 8421BCD 码B . 5421BCD 码C . 余三码D . 格雷码11．以下代码中为恒权码的为 。
A .8421BCD 码B . 5421BCD 码C . 余三码D . 格雷码12．一位十六进制数可以用 位二进制数来表示。
A . １B . ２C . ４D . 1613．十进制数25用8421BCD码表示为。
数字逻辑--数字频率计的设计

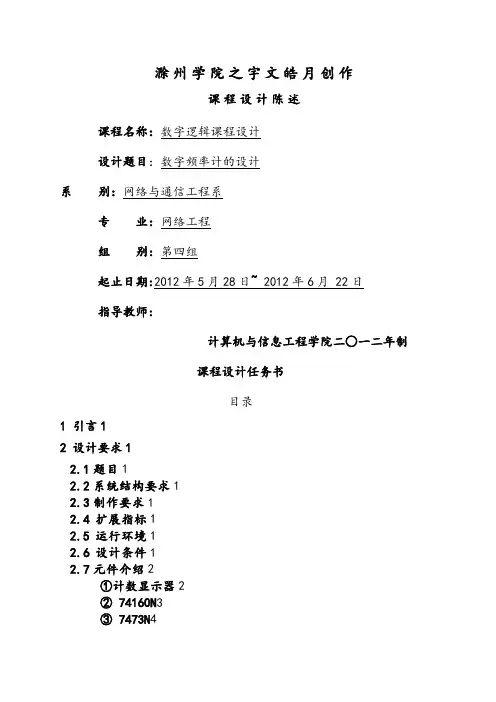

滁州学院之宇文皓月创作课程设计陈述课程名称：数字逻辑课程设计设计题目：数字频率计的设计系别：网络与通信工程系专业：网络工程组别：第四组起止日期:2012年5月28日~ 2012年6月 22日指导教师:计算机与信息工程学院二○一二年制课程设计任务书目录1 引言12 设计要求12.1题目12.2系统结构要求12.3制作要求12.4扩展指标12.5运行环境12.6设计条件12.7元件介绍2①计数显示器2② 74160N3③ 7473N4④ XFG143 整体设计方案54 详细分析64．1单元电路设计6 4．2控制电路64．3关于JK触发器7 4．4测试85 调试与操纵说明85.1第一次仿真95.2第二次仿真95.3第三次仿真10 5.4第四次仿真106 课程设计总结117 致谢118 参考文献121 引言数字频率计是近代电子技术领域的重要丈量工具之一，同时也是其他许多领域广泛应用的丈量仪器。
数字频率计是在基准时间内把丈量的脉冲数记录下来，换算成频率并以数字的形式显示出来。
数字频率计应用于丈量信号（方波、正玄波或其他周期信号）的频率，并用十进制数显示。
它具有精度高、丈量速度快、读数直观、使用方便等优点。
2 设计要求2.1题目频率计主要用于丈量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。
其扩展功能可以丈量信号的周期和脉冲宽度。
①频率丈量范围：1HZ~10HZ。
②数字显示位数：四位静态十进制数显示被测信号的频率。
2.2系统结构要求数字频率计的整体结构要求如图所示。
图中被测信号为外部信号，送入丈量电路进行处理、丈量，档位转换用于选择测试的项目—频率、周期或脉宽，若丈量频率则进一步选择档位2.3制作要求①被测信号波形：正弦波、三角波和矩形波。
②丈量频率范围：1Hz~10kHz。
③丈量周期范围：0.1ms~1s。
④丈量脉宽范围：0.1ms~1s。
⑤丈量精度：显示4有效数字（要求分析1Hz、1kHz和10kHZ丈量误差）。
数字逻辑简单课程设计

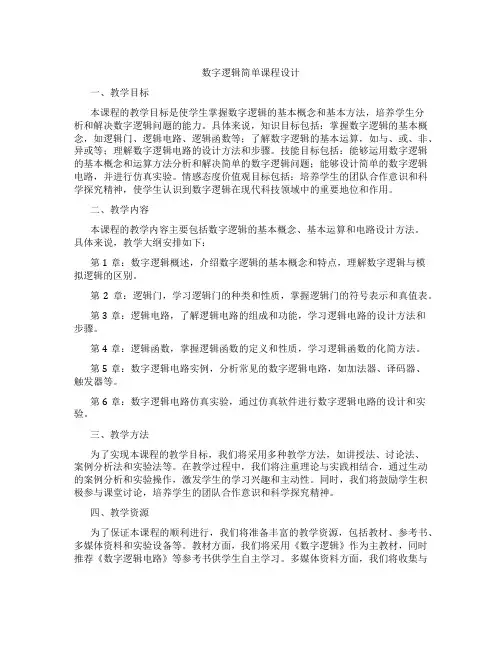

数字逻辑简单课程设计一、教学目标本课程的教学目标是使学生掌握数字逻辑的基本概念和基本方法，培养学生分析和解决数字逻辑问题的能力。
具体来说，知识目标包括：掌握数字逻辑的基本概念，如逻辑门、逻辑电路、逻辑函数等；了解数字逻辑的基本运算，如与、或、非、异或等；理解数字逻辑电路的设计方法和步骤。
技能目标包括：能够运用数字逻辑的基本概念和运算方法分析和解决简单的数字逻辑问题；能够设计简单的数字逻辑电路，并进行仿真实验。
情感态度价值观目标包括：培养学生的团队合作意识和科学探究精神，使学生认识到数字逻辑在现代科技领域中的重要地位和作用。
二、教学内容本课程的教学内容主要包括数字逻辑的基本概念、基本运算和电路设计方法。
具体来说，教学大纲安排如下：第1章：数字逻辑概述，介绍数字逻辑的基本概念和特点，理解数字逻辑与模拟逻辑的区别。
第2章：逻辑门，学习逻辑门的种类和性质，掌握逻辑门的符号表示和真值表。
第3章：逻辑电路，了解逻辑电路的组成和功能，学习逻辑电路的设计方法和步骤。
第4章：逻辑函数，掌握逻辑函数的定义和性质，学习逻辑函数的化简方法。
第5章：数字逻辑电路实例，分析常见的数字逻辑电路，如加法器、译码器、触发器等。
第6章：数字逻辑电路仿真实验，通过仿真软件进行数字逻辑电路的设计和实验。
三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
在教学过程中，我们将注重理论与实践相结合，通过生动的案例分析和实验操作，激发学生的学习兴趣和主动性。
同时，我们将鼓励学生积极参与课堂讨论，培养学生的团队合作意识和科学探究精神。
四、教学资源为了保证本课程的顺利进行，我们将准备丰富的教学资源，包括教材、参考书、多媒体资料和实验设备等。
教材方面，我们将采用《数字逻辑》作为主教材，同时推荐《数字逻辑电路》等参考书供学生自主学习。
多媒体资料方面，我们将收集与课程相关的视频、动画和图片等，以直观地展示逻辑电路的工作原理和设计过程。
数字逻辑 练习题

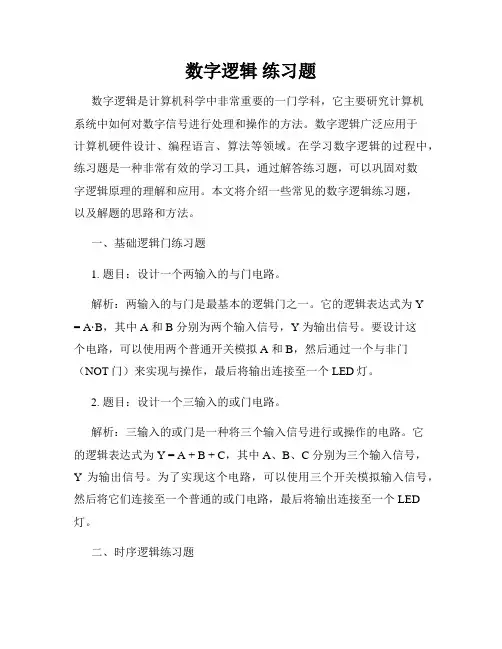

数字逻辑练习题数字逻辑是计算机科学中非常重要的一门学科，它主要研究计算机系统中如何对数字信号进行处理和操作的方法。
