浅谈35kV并联电容器组接线与保护方式的选择
浅谈35kV并联电容器组接线与保护方式的选择
摘要：通过对并联电容器组接线方式和几种保护原理的分析，提出了35kV 并联电容器组在风力发电中合理的接线及保护配置方案。
关键词：并联电容器组；不平衡保护；电压差动保护；桥式差电流保护近年来，随着我国风力发电业的不断发展，大范围高压输电网络逐渐形成，系统对无功功率的要求也日益严格。
目前，我国风力发电升压变电站中普遍采用在35kV母线上安装动态无功补偿装置，而并联电容器组作为该装置的一个组成部分，对调整电压和降低线损起着非常重要的作用。
本文拟结合35kV并联电容器组在风电场中的应用，对电容器组的接线、保护方式进行了探讨，以提出合理的保护配置方案。
电容器组的接线方式
电容器组的接线通常分为三角形和星形两种方式。
此外，还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流冲击很大，如果不能迅速切除故障，故障电流促使绝缘介质发生分解产生气体，使电容器油箱发生爆炸，并波及相邻的电容器。
现阶段，这种接线方式已很少应用，仅在380V系统中有少量使用。
双星形接线是将两个电容相等的星形接线方式的电容器组并联成一个大的电容器组，两组星形接线的电容器中性点之间连接一台小变比的电流互感器。
这种接线就是利用故障时，在中性点处产生的不平衡电流来保护动作的。
电容器组接线类型如图1所示：
图1 电容器组接线类型
因此，在高压电力网中，电容器组一般采用星形接线或双星形接线。
在风力发电升压变电站中，35kV并联电容器组采用星形和双星形两种接线方式均能满足要求，当单台电容器容量较小，每相并联台数较多者，可以选择双星形接线；当每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器组不平衡保护
在风电发电中，无功补偿装置优先采用损耗小、投资省、可分组投切、使用灵活、操作维护方便，且响应时间快的并联电容器组。
电容器组不平衡保护指当电容器发生事故后，会引起电容器组内部三相电容不平衡，因电容值不平衡形成的电流差或电压差就构成了电容器组不平衡保护。
电容器故障最主要的表现是当电容器电压升高超过允许值时，这种不平衡保护就会启动，切除掉整组电容器，将故障点隔离，达到保护电容器的目的。
3、电容器组保护方式的选择
根据电容器组的接线方式，不平衡保护分为4中保护类型。
当电容器组采用单星形接线时，保护有开口三角电压保护、相电压差动保护和桥式差电流保护；当电容器组采用双星形接线时，一般采用中性点不平衡电流保护。
开口三角电压保护
开口三角电压保护也叫零序电压保护，一般用于单星形接线的电容器组。
他的工作原理是分别检测电容器两端的电压，再将二次侧接成开口三角形，在开口处连接一只整定值较低的电压继电器，从而得出零序电压。
在正常运行时，电容器三相容抗对称，三相电压平衡，开口处电压为零；当电容器因故障被切除后，电容器组出现差电压，超过设置的限定值，保护装置采集到差电压信号后将整套电容器从母线上切除。
保护原理图如图2所示：
图2：单星形电容器组开口三角电压保护原理图
零序电压保护的原理和安装接线比较简单，它检测的电压只跟设备两端的电压有关，受系统电压波动、接地故障、谐波的影响较小。
但是对于容量大、串联段数较多的电容器组，由于其配置的放电线圈电压变比较大，而保护动作信号较小，其保护整定值与电容器内熔丝的配合难度会增大。
并且，系统电压的不对称和放电线圈三相性能的差异会引起起始不平衡电压，降低保护动作的灵敏性，因此这种保护方式不适用于35kV及以上电压等级的大容量电容器组，只适用于10kV电压等级的小容量（20Mvar及以下）电容器组。
电桥式差电流保护
电桥式差电流保护中电容器按单星形接线，电容器组分相设置，每相分为两个支路，且每相的串联段数为双数，其中部桥接一台电流互感器。
正常运行时，桥路中的电流为零，当某一电容器有故障被切除时，桥接电路中产生电流，保护装置采集到差电流信号后动作掉闸。
电桥式差电流保护能根据动作信号判断故障相别，保护灵敏度高，缺点是在发生对称故障时不会动作，且设备投资多，结构复杂，占地面积大。
因此这种保护多用于66kV以上电压等级的大容量电容器组。
保护原理图如图3所示：
图3：单星形电容器组电桥式差电流保护原理图
相电压差动保护
电容器组的相电压差动保护，简称为差压保护。
该保护要求每相有两个及以上的串联段的电容器，将每一相平分为上、下两段，每段接一个放电线圈，要求两个放电线圈变比相同，电容器二次线圈反极性串联后接入电压继电器，便构成了差压保护。
当正常运行时，两段电容值相等，两个放电线圈承受的电压也相同，差压为零。
当某一个或几个元件故障被切除时，两个放电线圈就会出现电压差，当这一电压差超过限定值时，差压保护将动作切除故障相，以保证电容器组的安全运行。
图4：单星形电容器组相电压差动保护原理图
这种保护方式几乎不考虑系统单相接地故障和电网电压不平衡的影响，保护动作灵敏度高，故障时可分相动作；但是保护存在死区，发生对称故障时保护不能正确动作，而且灵敏度易受放电线圈性能的影响，当电容器组的串联段增多时，保护灵敏度显著降低，使其适用范围受到约束。
双星形中性点不平衡电流保护
中性点不平衡电流保护主要用于双星形接线的电容器组，即两个星形电容器组组合成一个电容器，在其中性点间安装低变比的电流互感器。
正常运行时，电容器三相阻抗平衡，中性点间无电压差，中性线上没有电流流过；如果某一台或几台电容器发生故障时，故障相的电压下降，中性点出现电压，中性线有不平衡电流流过，保护采集到不平衡电流后即动作掉闸。
保护原理图如图5所示：
图5：双星形电容器组中性点不平衡电流保护原理图
中性点不平衡电流保护受外界影响小，保护灵敏度和可靠性较高，对电网通讯不会造成干扰。
但电容器组安装时调平衡较麻烦，当某台电容器发生短路击穿，切除每相串联段数较少时，高频放电电流通过中性点电流互感器时易将其烧毁。
由于这种保护测量的是中性点间的电流，而在设备运行过程中，每组电容器补偿支路的投切都是变化的，因此可能会出现保护误动作，并且在发生对称故障时保护也会误动作；对于容量超过20Mvar的电容器组，该保护的灵敏度会受到限制。
结束语
电容器组的保护方式随其接线方案不同而异。
总的来说，尽量采用简单可靠而又灵敏的接线把故障检测反映出来。
风力发电中并联电容器做为动态无功补偿
装置的一部分，应用极为广泛，因此必须设置合理有效的不平衡保护，才能保证电容器的安全可靠运行。
参考文献
[1] GB50227-2008 并联电容器设计规范[S].2008
[2] 卓乐友,董柏林.电力工程电气设计手册[M]：电气二次部分.北京：中国电力出版社，1991
[3] 赵丽君，张爱军，大容量并联电容器组不平衡保护方式的选择[J].电工技术，2012,（1）
[4] 李莉荣. 电容器差压保护和不平衡电压保护整定[J]. 云南电力技术，2011（1）。
电容器组的接线及保护
电容器组的接线及保护作者：尹春燕来源：《中国科技纵横》2014年第15期【摘要】电容器组是110kV变电站的主要电气设备之一，电容器组的使用对维持系统电压的稳定有着十分重要的意义。
本文结合所在操作班管辖的110kV变电所内各种类型的电容器组在接线方式及其对应的保护配置上的不同，进行简要介绍和总结。
【关键词】电容器组保护配置防误联锁注意事项常见故障运行维护在电网中，影响系统电压质量的主要因素是无功功率，无功功率的不足会影响系统电压以及功率因数，严重时甚至会造成电压崩溃，使系统瓦解，并会导致损坏电气设备。
因此，电网运行需要配置无功补偿设备即电容器组。
而电容器组就是一种常见的无功功率补偿设备，基本上每个110kV变电站都配置有电容器组。
1 电容器组的接线方式在110kV变电站中电容器组的接线方式主要有两种，一种是单星形接线，另一种是双星形接线。
这两种接线方式仅在安装方式及保护配置上有所区别。
（1）单星形接线方式。
单星形接线方式目前应用比较广泛，应用这种配置的110kV变电站比较常见，在采用单星形接线方式的110kV变电站中，电容器组的组成也不尽相同。
（2）双星形接线方式。
双星形接线方式在110kV变电站现场采用较多的另外一种接线方式。
与单星形接线方式不同，采用双星形接线方式的电容器组一般由两组相同容量的电容器组并联而成，在两组电容器组的中性点的连接线上安装一个零序电流互感器。
2 并联电容器组的保护配置110kV变电站电容器保护一般包括限时速断、定时过流、低电压、过电压、不平衡电流（或不平衡电压、开口3U0保护）。
（1）限时速断保护按3-5Ie（Ie指电容器额定电流）整定，动作于跳闸并给出中央信号，时间用0.2s左右。
（2）过流保护按1.5-2Ie整定，动作于跳闸并给出中央信号，时间用0.5s左右。
（3）低电压保护：在所接母线失压后可靠动作于跳闸并给出中央信号，一般整定50%Ue 左右，时间与出线后备保护配合，并与上级线路重合闸时间配合。
并联电容器的使用及运行维护

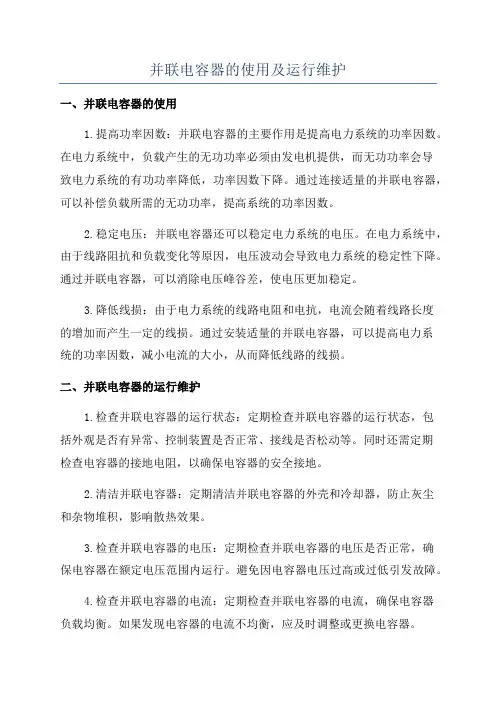

并联电容器的使用及运行维护一、并联电容器的使用1.提高功率因数：并联电容器的主要作用是提高电力系统的功率因数。
在电力系统中，负载产生的无功功率必须由发电机提供，而无功功率会导致电力系统的有功功率降低，功率因数下降。
通过连接适量的并联电容器，可以补偿负载所需的无功功率，提高系统的功率因数。
2.稳定电压：并联电容器还可以稳定电力系统的电压。
在电力系统中，由于线路阻抗和负载变化等原因，电压波动会导致电力系统的稳定性下降。
通过并联电容器，可以消除电压峰谷差，使电压更加稳定。
3.降低线损：由于电力系统的线路电阻和电抗，电流会随着线路长度的增加而产生一定的线损。
通过安装适量的并联电容器，可以提高电力系统的功率因数，减小电流的大小，从而降低线路的线损。
二、并联电容器的运行维护1.检查并联电容器的运行状态：定期检查并联电容器的运行状态，包括外观是否有异常、控制装置是否正常、接线是否松动等。
同时还需定期检查电容器的接地电阻，以确保电容器的安全接地。
2.清洁并联电容器：定期清洁并联电容器的外壳和冷却器，防止灰尘和杂物堆积，影响散热效果。
3.检查并联电容器的电压：定期检查并联电容器的电压是否正常，确保电容器在额定电压范围内运行。
避免因电容器电压过高或过低引发故障。
4.检查并联电容器的电流：定期检查并联电容器的电流，确保电容器负载均衡。
如果发现电容器的电流不均衡，应及时调整或更换电容器。
5.定期检查并联电容器的绝缘电阻：定期检查并联电容器的绝缘电阻，以确保电容器的绝缘性能良好。
可以使用绝缘电阻测试仪进行测试。
6.防止过电压和过电流：并联电容器在运行过程中要注意避免过电压和过电流的情况发生。
在负荷突然增加或电力系统故障时，应及时采取措施，避免并联电容器的过流和过压。
7.定期维护和保养：除了上述操作之外，还应定期进行维护和保养，并及时清理电容器的内部，更换老化的元件和防护装置。
总之，并联电容器的使用可以提高电力系统的功率因数、稳定电压和降低线损。
35kV电容器组差压保护动作问题分析
35kV电容器组差压保护动作问题分析[摘要]本文从某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸分析电容器组存在的问题及处理过程进行简单的介绍，提出预防措施避免类似问题的发生，供大家参考。
【关键词】电容器;差压;电容量引言电容器作为无功补偿的重要设备之一，对控制系统电压符合设计规范要求提供保障。
电容器差压（流）保护由于二次接线错误而误动作时有发生。
现介绍某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸，现场发现：第一次合35kV电容器开关，合上不久后电容器开关跳闸。
打印保护装置动作报告，发现是差压动作跳闸，差压值A相0.12V，B相2.13V（整定值2V），C相0.08V,现场外观初步检查未发现有异常情况发生。
1、电容器差压（流）保护原理简介电容器一般的接线方式为8并2串（双）星形接线方式，电容器差压（流）保护是通过放电线圈（小变比CT）构成的，通过监视电容器上下两边的电压（流）差来构成差压（流）保护，在500kV变电所一般每相有2-3只放电线圈构成，在220kV变电所一般每相有1只放电线圈构成，差流则每（三）相一只差流CT构成。
若电容器有熔丝熔断，会产生差压（流），保护动作跳闸。
因本次发生故障的电容器组的保护方式为差电压保护，所以在此着重讨论“电压差动保护”的原理及接线。
如图1所示：为电容器组差电压保护接线原理图（只画出其中一相），图中T1、T2是完全相同的放电线圈兼电压互感器。
正常运行时，电容器组两串联段上的电压相等，又T1、T2变比相等，所以保护测得的电压几乎等于零（实际存在很小的不平衡电压），保护处于不动作状态；当某相多台电容器被切除后，两串联段上电压不再相等，该相保护出现差电压，使保护动作。
差电压计算：电容器组分上下两段，设每段上有N组电容器串联，每组又有M只电容器并联，当其中一段的某一组中有K（K<M）只电容器熔丝熔断退出运行，则有容抗而另一段总容抗得差电压计算式，为电容器组运行时的相电压值。
35kV线路—变压器组接线方式继电保护配置和整定计算
35kV线路—变压器组接线方式继电保护配置和整定计算作者：李洪伟来源：《中国科技纵横》2013年第01期【摘要】本文主要就35kV变电站的线路——变压器组方面的保护配置以及相关整定计算的关键点进行一定的介绍，并且提出了对变压器组方面的保护配置以及相关整定计算应该提起重视的核心思想。
【关键词】线路——变压器组正定计算保护配置1前言对于一般供电配电系统而言，其主要的馈线接线方式一般情况下分为以下两种，一种是馈电线路接线法，另一种就是今天所说的线路—变压器组接线方式。
并且，在这两种接线方式之间还存在有极大的区别：对于馈电线路接线方式而言，一般情况下所采用的是电流速断作为主要的保护措施，而将定时限过流作为主要的后备保护措施，而对于线路—变压器组接线方式而言，除了必须考虑相应的线路保护措施外，还必须对主要变压器的保护措施进行考虑。
对于一座35kV变电站的输电送电，主要采用110kV变电站作为双向送电，内部安装了2台40MVA的主要变压器，变电站采用了线路—变压器组接线方式的变电站。
采用线路—变压器组接线方式，因为在用电用户变电站35kV侧取消了相关的配电装置，这一方案也使得所进行的必要投资大幅度的降低。
但是，如果采用线路—变压器组接线方式，必须对线路—变压器组接线方式进行各保护配置以及相应的整定计算进行一定程度的分析，以实现对装置本身的灵敏性、可靠性以及选择性进行一定的保障。
2线路——变压器组接线方式具体继电保护配置以及相应整定计算35kV线路—变压器组的实际接线方式具体如下图1中所表示：图中保护1是为了对电流速断进行主要保护，而后备保护则是对符合电压进行闭锁定时进行一定的过流保护。
而图中的保护2，这是针对35kV主变的主要保护措施，图中保护3指的是主变各10kV出线的保护措施。
35kV线路—变压器组主要的接线方式所要求的保护原则为：对于1的电流速断保护动作数值的大小是根据其躲过变压器两次侧时，最大短路电流数值来进行整定的，其具体动作时间的取值为0秒。
【知识分享】电力系统中并联电容器接线，运行，事故处理详解
【知识分享】电力系统中并联电容器接线，运行，事故处理详
解
并联电容器的作用？
并联电容器主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。
电网中电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
在电网中安装并联电容器等无功补偿设备，可以提供感性负载所消耗的无功功率，减少电网电源向感性负荷提供、由线路输送的无功功率，减少无功功率在电网中的流动，可以降低线路和变压器因输送无功功率造成的电能损耗。
并联电容器作为无功补偿设备有着哪些优点呢？
1、电容器运维简单。
2、电容器一次性投资装设和运行费用都很低，安装方便，可以自动投切。
3、电容器功效高。
4、电容器应用范围非常广泛。
5、调压效果显著。
并联电容器提高负荷侧功率因数以减小无功功率流动来提高受端电压，需要根据负荷的变化而进行频繁的分组投入或切除操作，电网电压下降，调压效果显著下降。
6、减小输电线和变压器无功输送容量，因此大大降低网损，同时可在输电线最大输送电流数值不变的情况下，用减少的无功功率来相应地输送更多的有功功率到用户。
并联电容器详解PPT分享。
并联电容器的使用及运行维护（二篇）
并联电容器的使用及运行维护电力电容器是电力系统中的无功补偿设备之一，它具有无噪音、消耗能量小、安装方便等优点，被广泛应用在10kV配电线路、变电站10kV母线及配电所400V母线中。
它安装在电力系统中，可以补偿无功功率，提高功率因数，从而提高设备出力，降低功率损耗和电能损失，并改善电压质量，所以在10kV配电线路、变电站10kV母线及配电所400V母线上应用较为普及。
在电力系统中多数采用并联电容器作为无功补偿设备。
一、电容器的安装要求(1)电容器分层安装时，一般不超过三层，层间不应加隔板。
电容器母线对上层构架的垂直距离不尖小于20cm，下层电容器的底部距地面应大于30cm。
(2)电容器构架间的水平距离不应小于0.5m，每台电容器之间的距离不应小于50cm，电容器的铭牌应面向通道。
(3)要求接地的电容器，其外壳应与金属构架共同接地。
(4)电容器应在适当部位设置温度计或贴示温蜡片，以便监视运行温度。
(5)电容器应装设相间及电容器内部元件故障的保护装置或熔断器；低压电容器组容量超过100kvar及以上者，可装设具有过电流脱扣器的空气自动断路器进行保护。
(6)电容器应有合格的放电装置。
(7)户外安装的电容器应尽量安装在台架上，台架底部距地面不应小于3m；采用户外落地式安装的电容器组，应安装在变、配电所围墙内的混凝土地面上，底面距地不小于0.4m。
同时电容器组应安装在不低于1.7m的固定遮栏内，并具备有防止小动物进入的措施；(8)总油量大于300kg的高压电容器组应配备设置专用电容器室。
(9)低压电容器及总油量在300kg以下的高压电容器，可装设在主要生产厂房内，但应设有单独的间隔，且通风良好。
20台以下的电容器可装在配电室的单独间隔内，成套的电容器柜应靠一侧安装。
(10)高压电容器组和总容量在30kvar及以上的低压电容器组，每组应加装电流表。
总容量在60kvar及以上的低压电容器组应加装电压表。
(11)高压电容器组总容量不大于100kvar时，可用跌落式熔断器保护和控制；100～300kvar时应采用负荷开关保护和控制；大于300kvar时，应采用高压断路器保护和控制。
电容器保护——精选推荐
电容器保护1 概述在变电所的中、低压侧通常装设并联电容器组，以补偿系统无功功率的不足，从而提高电压质量，降低电能损耗，提高系统运行的稳定性。
并联电容器组可以接成星形，也可接成三角形。
在大容量的电容器组中，为限制高次谐波的放大作用，可在每组电容器组中串接一只小电抗器。
1.电容器组常见的故障和异常运行情况如下：（1）电容器组和断路器之间连接线的短路；（2）电容器内部极间短路；（3）电容器组中多台电容器故障；（4）电容器组过负荷；（5）电容器组的母线电压升高；（6）电容器组失压。
2. 电容器组应配置的如下的保护装置：（1）单台电容器应设置专用熔断器组不同接线方式不同的保护方式：星形接线的电容器组可采用开口三角形电压保护；多段串联的星形接线电容器组也可采用电压差动保护或桥式差电流保护；双星形接线的电容器组可采用中性线不平衡电压保护或不平衡电流保护；（2）对电容器组的过电流和内部连接线的短路，应设置过电流保护。
当有总断路器及分组断路器时，电流速断作用于总断路器跳闸；（3）电容器装置组设置母线过电压保护，带时限动作于信号或跳闸。
在设有自动投切装置时，可不另设过电压保护；（4）电容器组宜设置失压保护，当母线失压时自动将电容器组切除。
2 并联电容器组的通用保护单台并联电容器的最简单、有效的保护方式是采用熔断器。
这种保护简单、价廉、灵敏度高、选择性强，能迅速隔离故障电容器，保证其他完好的电容器继续运行。
但由于熔断器抗电容充电涌流的能力不佳，不适应自动化要求等原因，对于多台串并联的电容器组保护必须采用更加完善的继电保护方式。
上图为并联电容器组的主接线图。
电容器组通用保护方式有如下几种：（1）电抗器限流保护与电容器串联的电抗器，具有限制短路电流、防止电容器合闸时充电涌流及放电电流过大损坏电容器。
除此之外，电抗器还能限制对高次谐波的放大作用，防止高次谐波对电容器的损坏。
（2）避雷器的过压保护与电容器并联的避雷器用于吸收系统过电压的冲击波，防止系统过电压，损坏电容器。
电力电容器的保护措施
电力电容器的保护措施
1.电容器组应采用适当保护措施，如采用平衡或差动继电保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，可在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为 1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。
2.除上述指出的保护形式外，在必要时还可以作下面的几种保护：
①如果电压升高是经常及长时间的，需采取措施使电压升高不超过
1.1倍额定电压。
②用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。
③如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。
④在高压网络中，短路电流超过20A时，并且短路电流的保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。
3.正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：
①保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，保护装置都能可靠地动作。
②能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。
③在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。
④保护装置应便于进行安装、调整、实验和运行维护。
⑤消耗电量要少，运行费用要低。
4.电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。
主要是因电容放电需要一定时间，当电容器组的开关跳闸后，如果马上重合闸，电容器是来不及放电的，在电容器中就可能残存着与重合闸电压极性相反的电荷，这将使合闸瞬间产生很大的冲击电流，从而造成电容器外壳膨胀、喷油甚至爆炸。
浅谈35KV变电站电气设备选择与防雷保护
浅谈35KV变电站电气设备选择与防雷保护[摘要]本文依据某高原铁路施工电力需求，作出了户外35kV变电站的设计。
通过施工环境及用电容量分析，对隔离开关、电流互感器、一次侧母体导线等主要高压电气元器件进行了选择与计算，此外还进行了防雷保护的设计和计算，以提高整个35KV变电站的安全性。
[关键词]变电站电气设备选择隔离开关电流互感器导线防雷保护1 引言本课题是某35KV变电站的电气设备选择及防雷保护，通过对变电站相关高压电气设备计算、设备配置及选型及防雷保护分析，确保整个变电站的安全稳定运行，杜绝因电气设备故障影响现场施工生产。
2 工程简述我公司参见的某高原铁路受现场条件制约，需单独建立35KV变电站供项目施工及生活用电。
隧道洞外施工用电采用35KV/0.4KV变压方式直接供电，洞内施工采用经35KV/10KV降压后，以10KV高压进洞再降压为0.4KV供电方案。
经计算，某隧道进口合计用电需求3600KVA，设置2台35/0.4kV1000kVA油浸式变压器；设置1座35/10kV1600kVA变电站（设两进两出10kV环网柜），为高压进洞提供10kV电源。
3高压电气设备选择3.1电气设备和载流导体选择的一般条件（1）额定电压：所选电气设备和电缆的最高允许工作电压，不得低于装设回路的最高运行电压U N≥U N s（2）额定电流：所选电气设备的额定电流I N，或载流导体的长期允许电流Iy，不得低于装设回路的最大持续工作电流Imax 。
计算回路的最大持续工作电流I max 时，应考虑回路在各种运行方式下的持续工作电流，选用最大者。
（3）热稳定校验：当短路电流通过被选择的电气设备和载流导体时，其热效应不应超过允许值，I t2t> Q k，校验电气设备及电缆热稳定时，短路持续时间一般采用后备保护动作时间加断路器全分闸时间。
（4）动稳定校验：I es＞I sh，用熔断器保护的电气设备和载流导体，可不校验热稳定；电缆不校验动稳定；3.2隔离开关的选择35kV侧进线侧隔离开关、变压器侧隔离开关和母线隔离开关的选择：最大的持续工作电流为：I max=S N/（√3*U N）=3600/（√3*35）=59.4A；额定电压选择：U N≥U NS=35KV；额定电流选择:I N≥I max=59.4A；选用型号为GW4-35/1250型户外式隔离开关，其技术参数如下。
