试论张力放线穿越电力线路施工_刘超

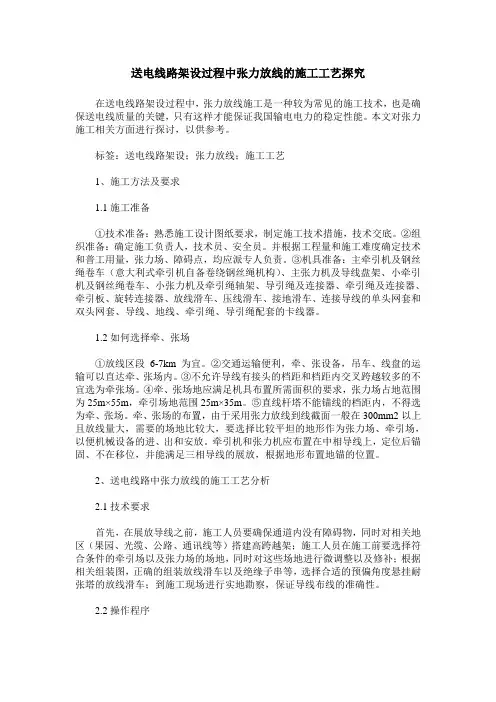

送电线路架设过程中张力放线的施工工艺探究
送电线路架设过程中张力放线的施工工艺探究在送电线路架设过程中，张力放线施工是一种较为常见的施工技术，也是确保送电线质量的关键，只有这样才能保证我国输电电力的稳定性能。
本文对张力施工相关方面进行探讨，以供参考。
标签：送电线路架设；张力放线；施工工艺1、施工方法及要求1.1施工准备①技术准备：熟悉施工设计图纸要求，制定施工技术措施，技术交底。
②组织准备：确定施工负责人，技术员、安全员。
并根据工程量和施工难度确定技术和普工用量，张力场、障碍点，均应派专人负责。
③机具准备：主牵引机及钢丝绳卷车（意大利式牵引机自备卷绕钢丝绳机构）、主张力机及导线盘架、小牵引机及钢丝绳卷车、小张力机及牵引绳轴架、导引绳及连接器、牵引绳及连接器、牵引板、旋转连接器、放线滑车、压线滑车、接地滑车、连接导线的单头网套和双头网套、导线、地线、牵引绳、导引绳配套的卡线器。
1.2如何选择牵、张场①放线区段6-7km为宜。
②交通运输便利，牵、张设备，吊车、线盘的运输可以直达牵、张场内。
③不允许导线有接头的档距和档距内交叉跨越较多的不宜选为牵张场。
④牵、张场地应满足机具布置所需面积的要求，张力场占地范围为25m×55m，牵引场地范围25m×35m。
⑤直线杆塔不能锚线的档距内，不得选为牵、张场。
牵、张场的布置，由于采用张力放线到线截面一般在300mm2以上且放线量大，需要的场地比较大，要选择比较平坦的地形作为张力场、牵引场，以便机械设备的进、出和安放。
牵引机和张力机应布置在中相导线上，定位后锚固、不在移位，并能满足三相导线的展放，根据地形布置地锚的位置。
2、送电线路中张力放线的施工工艺分析2.1技术要求首先，在展放导线之前，施工人员要确保通道内没有障碍物，同时对相关地区（果园、光缆、公路、通讯线等）搭建高跨越架；施工人员在施工前要选择符合条件的牵引场以及张力场的场地，同时对这些场地进行微调整以及修补；根据相关组装图，正确的组装放线滑车以及绝缘子串等，选择合适的预偏角度悬挂耐张塔的放线滑车；到施工现场进行实地勘察，保证导线布线的准确性。

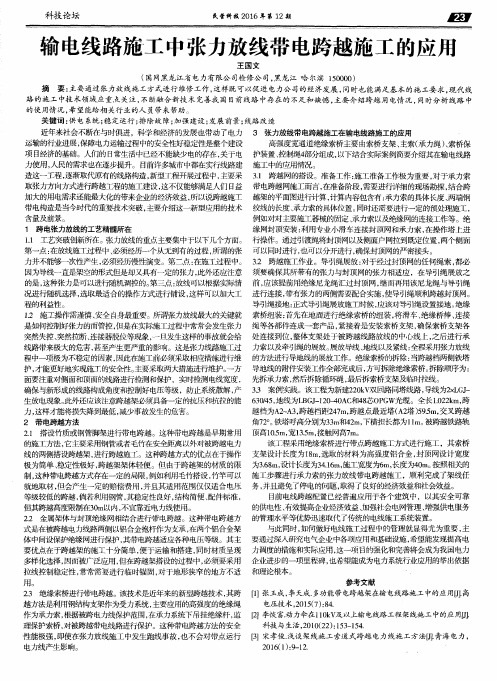

输电线路施工中张力放线带电跨越施工的应用
２ ． １ 搭设竹质或钢管脚架进行带 电跨越。这种带电跨越是早期常用 顶高１ ０ ． ５ ｍ， 宽１ ３ ． ５ ｍ， 接触网高７ ｍ 。 的施工方法 ， 它主要采用钢管或者毛竹在安全距离以外对被跨越电力 该工程采用绝缘索桥进行带点跨越施工方式进行施工 ，其索桥 线的两侧搭设跨越架， 进行跨越施工。这种跨越方式的优点在于操作 支架设计长度为１ ８ ｍ， 选取的材料为高强度铝合金 ， 封顶网设计宽度 极为简单 、 稳定性极好， 跨越架架体轻便 。但 由于跨越架 的材质的限 为３ ， ６ ８ ｍ， 没计长度为３ ４ ． １ ６ ｍ， 施工宽度为６ ｍ， 长度％ １ ４ ０ ｍ 。 按 照相关的
的是 ， 这种张力是可以进行随机调控的。 第三点 ： 放线可以根据实际情 前 ， 应该提前用绝缘尼龙绳汇过封顶网， 继而再用该尼龙绳 与导引绳 况进行随机选择 ， 选取最适合的操作方式进行铺设 ， 这样可以加大工 进行连接 ， 带有张力的两侧需要配合实施 ， 使导引绳顺利跨越封顶 网。 程的利益性。 导引绳接地： 正式导引绳展放施工时候 ， 应该对导引绳设置接地 。 绝缘
近年来社会不断在与时俱进 ，科学和经济的发展也带动了电力 ３ 张力放线带电跨越施工在输电线路施工的应用 运输的行业进展 ， 保障电力运输过程中的安全性好稳定性是整个建设 高强度宽通道绝缘索桥主要 由索桥支架 、 主索（ 承力绳 ） 、 索桥保 项 目经济的基础。人们的Ｅ ｌ 常生活中已经不能缺少电的存在， 关于电 护装置 、 控制绳４ 部分组成 ， 以下结合实际案例简要介绍其在输电线路 力使用， 人民的需求也在逐步提升。 目前许多城市中都在实行线路建 施工中的应用情况 。 造这一工程 ， 逐渐取代原有的线路构造， 新型＿ Ｔ程开展过程 中， 主要采 ３ ． １ 跨越网的搭设。准备工作： 施工准备工作极为重要 ， 对于承力索 取张力方向方式进行跨越工程的施工建设， 这不仅能够满足人们 日益 带电跨越 网施工而言， 在准备阶段 ， 需要进行详细的现场勘探 ， 结合跨
架空输电线路张力放线施工方法及技术要点探讨
架空输电线路张力放线施工方法及技术要点探讨摘要:本文简述了架空输电线路张力放线施工技术特点和常用方法，并对其施工技术要点进行了分析与探讨，以供同仁参考。
关键词:架空输电线路；张力放线；施工特点；常用方法；技术要点一、前言架空输电线路工程建设是我国的重点电力施工建设项目，而架空输电线路的施工质量将会直接影响到国家电力输送的效益和服务质量，给人们的生活造成重大影响。
目前在架空输电线路在建设中，影响施工质量的原因相当多，工程建设时很容易产生各种各样的难题。
为了保障其作业质量，就需要加大对架空线路张力放线施工技术的研究。
基于此，本章概述了架空输电线路紧张性放线的技术特点与常用技术，并就其的技术要领作了研究和论述，以供同行借鉴。
二、架空输电线路的张力放线施工特点目前在供电系统中应用的架空型输电线路类型和常规输电线路一样，显示出具备了较长的输送长度、较大的电流强度以及较大的输出容量等特征，而且比单相多分类型的线路更为普遍。
在针对这些类型的高输电压线路进行紧张感放线的作业时所显示出来的优点，首先由于使用的线路类型主要是多分类型的线路，所以要求进行展放工作的线路也是此类型的，同时由于在展放作业时必须使用相同功率的紧张感装置、所以需要对相同的线路类型进行展放工作。
另外还有一种优点，主要体现在这些类型的线路具备了很大的横截面和很大的单位容量的特点，这也就要求在展放工作时必须承受着很大的紧张感和冲击力。
另外，在对电缆进行展放施工中，必须在独立的施工区域内进行，不可以和其他线路一起进行展放施工。
三、架空输架空输电线路展放方法(1)初导展放法。
此方法主要可以分为利用无人机实施初导工作与在地面上进行混合材料的摊铺工作二种方法，针对前者来说，主要采用的手段有无人机或动力伞等飞行飞行器，同时还能够根据对飞行飞行器所掌握的不同飞行技能表现出不同的展放阶段，以确保完成初导工作之后可以成功降至飞机塔顶上。
在该过程的实施中在线车内布置初导后，还可以通过人工干预的方法来对各个初导线加以连接，以保证此施工过程的安全性。

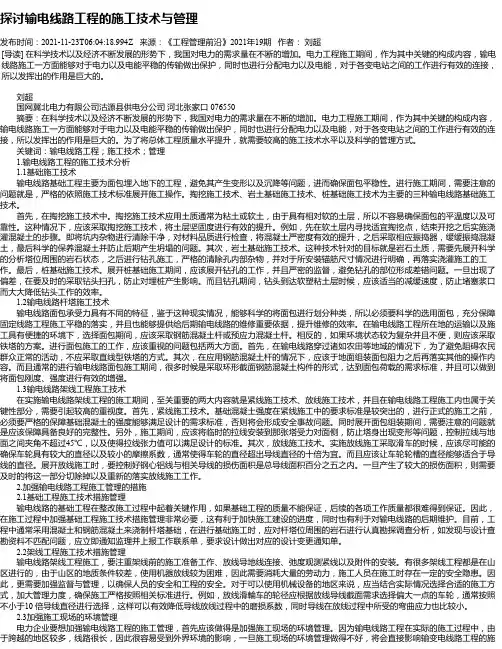

探讨输电线路工程的施工技术与管理
探讨输电线路工程的施工技术与管理发布时间：2021-11-23T06:04:18.994Z 来源：《工程管理前沿》2021年19期作者：刘超[导读] 在科学技术以及经济不断发展的形势下，我国对电力的需求量在不断的增加。
电力工程施工期间，作为其中关键的构成内容，输电线路施工一方面能够对于电力以及电能平稳的传输做出保护，同时也进行分配电力以及电能，对于各变电站之间的工作进行有效的连接，所以发挥出的作用是巨大的。
刘超国网冀北电力有限公司沽源县供电分公司河北张家口 076550摘要：在科学技术以及经济不断发展的形势下，我国对电力的需求量在不断的增加。
电力工程施工期间，作为其中关键的构成内容，输电线路施工一方面能够对于电力以及电能平稳的传输做出保护，同时也进行分配电力以及电能，对于各变电站之间的工作进行有效的连接，所以发挥出的作用是巨大的。
为了将总体工程质量水平提升，就需要较高的施工技术水平以及科学的管理方式。
关键词：输电线路工程；施工技术；管理1.输电线路工程的施工技术分析1.1基础施工技术输电线路基础工程主要为面包埋入地下的工程，避免其产生变形以及沉降等问题，进而确保面包平稳性。
进行施工期间，需要注意的问题就是，严格的依照施工技术标准展开施工操作。
掏挖施工技术、岩土基础施工技术、桩基础施工技术为主要的三种输电线路基础施工技术。
首先，在掏挖施工技术中。
掏挖施工技术应用土质通常为粘土或软土，由于具有相对软的土层，所以不容易确保面包的平温度以及可靠性。
这种情况下，应该采取掏挖施工技术，将土层坚固度进行有效的提升。
例如，先在软土层内寻找适宜掏挖点，结束开挖之后实施浇灌混凝土的步骤。
即将坑内杂物进行清除干净，对材料品质进行检查，将混凝土严密度有效的提升，之后采取相应振捣器，缓缓振捣混凝土，最后科学的保养混凝土并防止后期产生坍塌的问题。
其次，岩土基础施工技术。
这种技术针对的目标就是岩石土质，需要先展开科学的分析塔位周围的岩石状态，之后进行钻孔施工，严格的清除孔内部杂物，并对于所安装锚筋尺寸情况进行明确，再落实浇灌施工的工作。
张力放线的安全措施
张力放线的安全措施张力放线，是一种常见的电力和通讯设备安装过程中所用的技术。
在设备的安装和调试过程中，张力放线的作用十分重要。
不过，在使用这种技术的过程中，也存在着一定的安全隐患，需要进行一些相应的安全措施。
张力放线的概念张力放线，简称张线，又称标志放线，即用拉线引导，将线路安装在预定位置上的工作方法。
张线是用绳线等物作为导绳，经过特定定点拉力而建构用于引导电缆、光缆等裸露线路的工作。
通过张力放线，调整电缆、光缆等线路的位置，并以此提高其稳定性和可靠性。
张力放线的安全性问题张力放线是一个风险很高的工序。
它所涉及到的安全风险主要分为以下几点：1.高空作业的风险。
多数情况下，张力放线需要在高空进行。
当工人在高空作业时，一旦摔落，就会造成身体伤害甚至致命的后果。
因此，在安装和维护过程中需要高度警惕，遵循高空作业的安全规范。
2.电缆的重量问题。
在张线过程中，电缆的重量可能会造成安装人员受伤。
有必要在工作中引入统计学算法和工程机械，对电线的重量进行计算和检测，以保证安装人员的健康安全。
3.电线破断。
由于安装工作在高空进行，有时会因为不可抗拒的原因导致电线破断。
一旦发生电线破断，不仅会造成设备的损坏，还会导致位置不当的情况。
因此，在工作中需要使用合格、符合要求的材料和设备，以降低电线破断的概率。
4.角磨机的失控。
张力放线工作中，工人需要使用角磨机削铁和切割线路。
这种工作器械的失控会带来不可预测的后果，因此，需要对其进行使用规范清晰的操作、维护。
张力放线的相应安全措施为了通过张力放线工作的安全监控，我们需要建立一套完善的操作规范和风险控制机制。
以下是一些相应的安全措施：1.健康安全考察。
张线的工作需要随时可能的高级医学处理，安全工人将被要求接受健康检查和考试。
家庭号码和健康情况将被记录和进行监控，以保证其在工作中的稳定状态。
2.习自防护操作规范。
人员在进行高空作业和电线切割等工作时，应该穿戴相应的安全防护设备，如安全帽、防护眼镜、安全带等。

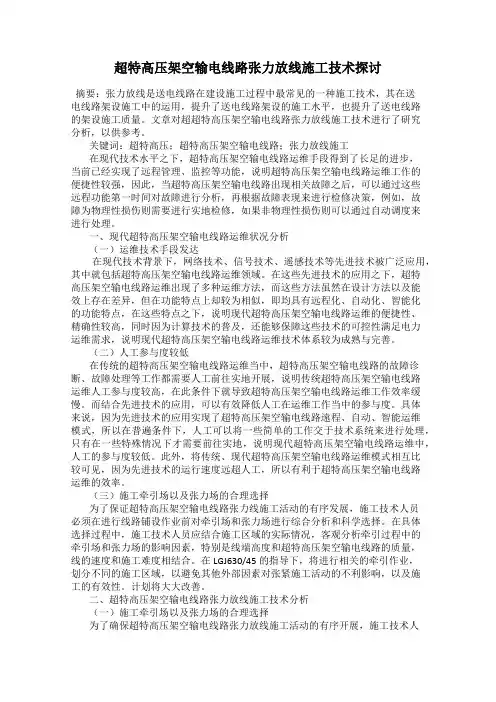

超特高压架空输电线路张力放线施工技术探讨
超特高压架空输电线路张力放线施工技术探讨摘要：张力放线是送电线路在建设施工过程中最常见的一种施工技术，其在送电线路架设施工中的运用，提升了送电线路架设的施工水平，也提升了送电线路的架设施工质量。
文章对超超特高压架空输电线路张力放线施工技术进行了研究分析，以供参考。
关键词：超特高压；超特高压架空输电线路；张力放线施工在现代技术水平之下，超特高压架空输电线路运维手段得到了长足的进步，当前已经实现了远程管理、监控等功能，说明超特高压架空输电线路运维工作的便捷性较强，因此，当超特高压架空输电线路出现相关故障之后，可以通过这些远程功能第一时间对故障进行分析，再根据故障表现来进行检修决策，例如，故障为物理性损伤则需要进行实地检修，如果非物理性损伤则可以通过自动调度来进行处理。
一、现代超特高压架空输电线路运维状况分析（一）运维技术手段发达在现代技术背景下，网络技术、信号技术、遥感技术等先进技术被广泛应用，其中就包括超特高压架空输电线路运维领域。
在这些先进技术的应用之下，超特高压架空输电线路运维出现了多种运维方法，而这些方法虽然在设计方法以及能效上存在差异，但在功能特点上却较为相似，即均具有远程化、自动化、智能化的功能特点，在这些特点之下，说明现代超特高压架空输电线路运维的便捷性、精确性较高，同时因为计算技术的普及，还能够保障这些技术的可控性满足电力运维需求，说明现代超特高压架空输电线路运维技术体系较为成熟与完善。
（二）人工参与度较低在传统的超特高压架空输电线路运维当中，超特高压架空输电线路的故障诊断、故障处理等工作都需要人工前往实地开展，说明传统超特高压架空输电线路运维人工参与度较高，在此条件下就导致超特高压架空输电线路运维工作效率缓慢。
而结合先进技术的应用，可以有效降低人工在运维工作当中的参与度。
具体来说，因为先进技术的应用实现了超特高压架空输电线路遠程、自动、智能运维模式，所以在普遍条件下，人工可以将一些简单的工作交于技术系统来进行处理，只有在一些特殊情况下才需要前往实地，说明现代超特高压架空输电线路运维中，人工的参与度较低。
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺电力工程中，送电线路架设是非常重要的一环。
在架设过程中，张力放线的施工工艺显得尤为重要。
下面介绍一下电力工程中张力放线的具体施工工艺。
一、设备及准备工作1、张力机、夹具：张力机是放线施工的主要设备，能够控制电缆张力大小，避免电缆在运输和运行过程中发生振动，降低线路的杆塔震动和保护设备的安全。
夹具是在夹持电缆时使用的技术装备，可锁住电缆，固定在挂点处，避免电缆在张拉过程中移动。
2、测量工具：为了确保张力值的准确性，需要准备一些测量工具，如钢尺、水平仪、卷尺等。
3、安全用具：在施工过程中，需要确保工人的安全，可以配备安全带、头盔、手套、防护鞋等安全用具。
二、施工前的准备工作1、线路勘测：在施工前，需要进行线路勘测，确定线路的走向和拐点，找到悬挂点和拉线点，确定各支架和塔的位置等。
2、清理线路：清理线路是为了保证线路的安全和施工质量，清除走线过程中的障碍物和杂物。
三、施工流程1、电缆固定：将电缆卷轴脱离，拼接成适当长度的电缆（根据档距确定），将电缆固定在绝缘子上，并把线挂在夹具上，准备开始张力放线。
2、张力放线：放线时首先以较小的张力拉取电缆（通常为50%的设计张力），通过松、拉、锁三步法控制张力值，以25%的步调逐渐增加张力，直至达到计划值。
放线张力过程中，需注意各预置工位的张力值，保证任意一个位置的张力值不超过规定的允许误差。
3、张力预留：在张力放线完成后，留有一部分余量，通常将余量定为10% - 25%之间。
4、张力测量：在张力放线之后，需要对电缆进行张力测量，确保张力值符合设计要求。
五、安全措施1、施工现场设立临时栏杆，防止人员坠落。
2、严格执行安全操作规程，确保工人的安全。
3、摆放施工设备时，应采用稳定准确的设施，避免设备发生在工作过程中发生的倾倒或脱落的事故。
4、在施工现场应统一指挥，落实每一个工人、每一个设备的任务。
总体来说，张力放线是架设电力线路的重要环节，需要按照严格的施工工艺和安全措施进行操作。
特高压架空输电线路张力放线施工技术
1142023年12月下 第24期 总第420期油气、地矿、电力设备管理与技术China Science & Technology Overview1特高压架空输电线路的张力放线的特点通过精确调节导线的张力，张力放线技术能够确保输电线路的稳定性和安全性。
与传统手动调整方法相比，该技术能够在短时间内完成对导线张力的调整，提高工作效率。
此外，精确控制导线的张力，可以避免导线因张力不均而产生振动或过度伸展的问题，减少导线的疲劳破坏和断裂风险，保证输电线路的安全性、可靠性。
张力放线技术具有多种功能和应用场景，除了调整导线张力外，还可以用于导线定位和测量。
通过该技术，可以精确定位导线，确保其位置符合设计要求，并实时监测导线的张力变化，以及时采取措施，确保输电线路的安全运行。
2张力放线施工区段区分在张力放线施工中，为了实现特高压架空输电线路的安全、可靠运行，施工人员需要考虑线路的特性和环境条件，对具有相似特征的区段进行分类，应包括不同的地形、导线类型、支架结构等。
针对每个区段，施工人员需要考虑区段的长度、跨越物体的情况、电气要求等因素。
根据这些考虑，施工人员要制定适当的放线计划，并选择合适的工具和设备。
此外，施工人员还需使用专业的张力测量仪器，准确地测量和控制导线的张力，并根据需要进行相应的调整。
在放线过程中，还要注意区段之间的过渡和连接，以确保整个线路的连续性和一致性[1]。
为了保证施工质量和施工过程的安全，施工人员还应定期进行检查和监测，确保每个区段的张力保持稳定，并及时采取必要的维护和修复措施。
3特高压架空输电线路张力放线施工技术分析3.1张力放线计算的主要过程首先，确定线缆或绳索的长度和重量。
长度可以通过测量或设计规格获得，而重量可以通过线缆或绳索的材料密度和悬挂物的重量计算，这些参数提供了计算张力所需的基本信息。
其次，考虑线缆或绳索所处的环境条件，包括环境温度、风速以及任何外部力的作用，如风力或荷载。
输电线路架设过程中的张力放线工艺分析
输电线路架设过程中的张力放线工艺分析摘要：在张力放线导线过程中需要严格依照工艺流程和操作规范实施作业，同时导线也应在标高范围内维持悬空状态，如此才能完成架设施工。
因此，相关人员必须加强规范操作意识，结合现场实际情况选择合适的牵张场地，严格依照张力放线的工艺流程实施操作，根据的架设要求合理调整导线张力，确保架设施工的质量，满足电力企业的送电需求。
基于此，对输电线路架设过程中的张力放线工艺分析进行研究，以供参考。
关键词：输电线路；张力放线；施工工艺引言现代社会对于电力的需求量相对较大，对于架空输电线路的整体质量要求相对较高，强调不仅要做好电网基础性建设，同时还要科学展开张力架线等一系列施工，保证整体工程施工质量能够达到标准要求。
由于张力架线施工主要以室外操作为主，容易受到自然环境以及其他方面因素干扰，所以需要通过对整体施工进行科学分析的方式，制定出有效施工控制方案，保证张力架线整体施工效果。
1电线路架设前张力放线工艺的前期工程施工前。
在正式施工前，施工单位管理人员应当依据本次工程情况、人员情况进行合理施工组织，选派专业负责人、技术人员、安全监管人员依照架设的施工量及操作难度确定施工技术和施工人数，充分做好施工前的准备工作。
现场质量监管人员应同施工人员做好技术交底工作，依照施工图纸的设计要求明确架设及张力放线的施工重点，选定科学合理的施工技术，确保施工人员完全掌握张力放线的施工要求。
施工人员在做好技术交底工作后应准备施工工具和材料，其中包括：牵引机、张力机、走线板、牵引绳套、蛇皮套及拉力表和导引绳等所需工具，为后续施工操作提供便利。
在正式施工前，施工人员要对施工场地进行清理，实施修路、平场等工作，清理现场障碍物，保证施工场地的通畅性。
2架空输电线路张力架线施工特点从线路特点角度来看，架空输电线路整体输送距离相对较长，不仅电压属于较高等级，而且输送容量相对较大。
就张力架线施工角度而言，在进行施工过程中会对单项多分裂形式导线进行应用，每相导线主要以多分裂形式为主，需要同时进行同一向导线的展放处理，通过对张力设备的使用，实现多线同张功能。
送电线路架设过程中张力放线的施工工艺
送电线路架设过程中张力放线的施工工艺摘要：伴随着电力需求得到迅速的增长，电力施工技术水平不断提高。
张力放线，是送电过程中导线展放时需要保持的固定姿势，主要为了让导线处于一种悬空状态，能够顺利的从一个地方延伸到另一个地方。
牵引机和张力机是施工人员为了确定张力保持的程度而采用的一种展放设备。
施工过程中，应该根据现场的实际施工情况选择放导线的张力，主要为了保障导线绽放时的质量和施工的安全，更好的降低环境对施工的影响。
关键词：张力放线；张力场；牵引场；施工工艺随着国家经济水平的不断上升，对电能有了更高的需求。
因此，在合理控制线路消耗，减少不必要的资金浪费的基础上，根据大容量、高电压的技术要求，进行电网建设的全面创新具有重大意义。
由于输电线路建设过程中常存在跨区域，建筑环境恶劣、气象多变等因素，加之我国在改进输电线路方面的研究时间尚短，必要的施工经验还未积累到一定的指导程度，因而实际施工过程中面临着不少的问题，需要积极引用外国先进的技术理论和设备，对整体工程施工步骤进行具体优化，保证整体施工效率的全面提高。
1送电线路架设张力放线问题及优缺点1.1张力放线过程中注意的问题（1）在放线以前，应该检查各种工具，对于不合格的工具不予使用。
（2）保证主要线路能够交通顺畅、信息顺畅。
（3）交叉跨越架应该保证牢固。
（4）禁止违章的操作与作业。
（5）在张力放线过程中应该将导线保护好，防止受到损害。
（6）所有的工作人员应该保证在工作岗位上坚守，对于出现的问题，应该及时上报。
（7）防线的段内每个区域都应该派专人去看护。
（8）损伤送电线路架设工程里面重要的部分是送电线路路径的选择、勘测，选择与设计路径方案直接影响着施工范围、资源投入的多少，施工过程的难度与线路最后的运行情况。
1.1.1注重放线过程的设计。
比较优秀的放线线路设计方案不仅能够将工期缩短还会将线路的长度、资源投入缩减，也可以保证线路的稳定运行。
所以，工作人员需要重视送电线路张力放线过程的选择、设计，选出最后的优秀方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年8月上
试论张力放线穿越电力线路施工
刘超（湖南省送变电工程公司，湖南长沙410000）
【摘要】随着社会经济与城市化的不断发展，在输电线路的架线施工中，由于电力线路的特殊性遇到的障碍物越来越多，带电架线跨越施工技术也越来越困难，严重的对架线施工的施工成本、安全与施工进度产生影响。本文在分析高压输电线路带电跨越施工技术的基础上，分析了带电跨越技术的应用管理以及带电跨越技术在输电线路架线施工中的运用成果。【关键词】张力放线；电力线路；施工分析【中图分类号】TM752【文献标识码】B【文章编号】1006-4222（2014）15-0040-02
引言
伴随着电力需求得到迅速的增长，传统的停电跨越施工方法已经无法满足当前我国经济发展的需要。为了更好的处理这一问题，运用新工艺的跨越技术代替原本的施工工艺，降低工程的施工成本，提高社会与经济效益，是现代电力施工发展的趋势，是电力企业发展的共同追求目标。1高压输电线路带电跨越施工技术
高压输电线路施工现状，若要使被跨越电力线路停电配合施工，其停电操作流程极其繁琐，停电办理难度较大，在停电过程需要电力管理各个部门之间的协调配合，停电时间的确定耗时往往过长。对于工期紧的工程，受被跨越电力线路停电时间的限制，施工单位的施工计划与施工进度必然会受到停电时间的影响，甚至会消耗许多的人力以及物力，给施工企业带来较大的压力与影响。高压输电线路带电跨越施工技术可以有效的解决以上难题，通常可以从整个操作流程中体现出来，主要包括跨越网的搭设、对导引绳进行展放、绝缘滑车的应用以及具体跨越施工等方面。1.1跨越网的搭设
1.1.1施工准备
施工准备属于承力索带电同档跨越网的搭设环节中较为重要的一项工程，因此必须加强重视。根据跨越架的平面图去安设拉网地锚，再结合施工现场的跨越档实际距离，明确计算出两端的钢绞线以及承力索具体长度，进而选定承力索的具体位置。再结合施工现场条件，把跨越档左右新线路两边的滑车进行预偏处理，使之朝向于塔身内侧，而距离则设定为约2m，再以预偏绳作为主要器材进行固定。于两端新建的塔横
担之上使用挂具分别将承力索专业滑车以及拉网滑车进行固定。把承力索以及绝缘网等连接起来，使之固定于两端杆塔的地方。1.1.2对承力索进行展放
操作塔应设置于跨越档的两端，并择优选取其中地势相对较好的一侧当作操作基地。在跨越档的操作塔外部安设承力索的线盘，再把承力索其中一端汇过该塔的承力索展放滑车。以专业的射绳器作为主要器材，承担着汇过细引渡绳的任务，将其汇过该塔的被跨线路。再以细引渡绳所带张力作为推动力，将粗引渡绳成功汇过该塔的被跨线路。接着，再以粗引
渡绳作为主要器材，在其两端进行精密配合，以带张力对承力索进行引渡，使之能够成功跨越被跨线路。但在汇承力索实际操作环节中，必须提前做好预防工作，以防带电线路内部导线触碰到承力索之后将其灼伤。承力索成功跨越被跨线路以后，需对两端进行处理，以机动绞磨牵拉承力索，使之处于紧绷状态后，才能附着张力。1.1.3对封顶的绝缘网进行安装
以专业的小滑车连接承力索与封顶网，在操作塔的某一端进行上塔操作，其端侧面的护网则需最后进行上塔，并于这一端将对端的护网进行上塔。由专业施工人员置于塔上的每一根承力索尾端，由其配合另外一端的施工人员进行施工作业，以引渡绳把侧面护网以及封顶网拉至既定位置。接着，在操作塔的另外一端把本端的侧面护网拉至既定位置上去，使之与封顶网进行严密接头。而在对两侧面的护网进行安装操作时，还应将两端所置预紧绳携带上，直至成功安装上侧面护网及封顶网之后，在预紧绳的密切配合之下，再经机动绞磨对承力索实际弧垂进行合理调整，以预紧绳为主要控制工具将两侧面的护网紧固至预定预紧力标准。最后，当护网调整完成之后，其最下部实际施工操作应有0.5m，且需满足以下条件，如表1所示。
1.2跨越施工实践跨越施工作业环节，需要经历五个程序，具体如下：①对导引绳进行展放时，应提前以绝缘的尼龙绳汇过封顶网，且必须确保该尼龙绳的绝对干燥。接着把尼龙绳与导引绳进行连接，带有张力的两边则需配合起来对导引绳实施引渡，使之成功跨越封顶网。不但如此，任何一种绳索经过封顶网的时候，都必须要求其带有相应数值的张力。②在正式施工环节和对导引绳进行展放时，应给导引绳以及牵张场设置接地。③跨越
施工实践过程当中，无论是导线、绳索或者是地线，都进行长
时间停留于封顶网。④确保通信信号传递始终保持通畅的状态，并安排专业人员对跨越的封顶网整个系统进行监视，如若发现任何异常，需立即报告牵张场，并配合进行停车处理。⑤
跨越架的具体部位被跨的电力线路具体电压等级500kV220kV110kV
有地线时地线同封顶网之间垂直距离（m）4.12.01.5
无地线时导线同封顶网之间垂直距离（m）5.53.02.5
表1各电压等级对应的地线同封顶网之间垂直距离
电力讯息402014年8月上
跨越施工实践过程中，若现场出现大风，且等级超过四级以上，应停止放线施工作业，为降低安全事故发生率，还需对导地线的所有临时锚加固。2带电跨越技术的应用管理
2.1建立健全现场安全与质量监控在施工项目初期，各个部门要依据ISO整体的要求，全方位、全过程、全员地对产品使用的质量与安全进行监控，不仅仅是在作业指导书中制定标准措施，还要在具体的实施中，派出专门的人员依据编制的安全质量检测表逐个进行检查，加强施工中的预控与检查力度，保证施工的质量与安全。2.2建立合理的人员培训
在建立健全标准化的项目规范后，对施工人员的培训与技能提升就十分的重要。施工人员必须获得有关的各项执业资格，并且经过定期的组织技能培训，结合理论，实现预期的目标。2.3建立健全专业管理制定相关的业务流程，对于工程项目的运作特征，最大化的运用项目的成果，制定的业务流程如下：①在施工之前，由施工的负责人与业务骨干对现场进行勘察，做出线路的单线网，并对线路的关键跨越点进行数据整合；②对统计处的数据与其他因素，由总工程确定项目产品的运用条件以及选型；③由技术负责人组织骨干对现场进行更深的勘察，明确施工方案；④对确定条件之后的跨越物，由项目部的技术负责人与安全人员进行施工方案的编制与交底；⑤由跨越架的搭设负责人编制施工工程的跨越架搭设费用成本工作，提交项目计经专职，方便对项目的运用效益做出分析与评价。2.4健全工程项目成本目标的反馈机制，做好效益分析产品的效果要经过不断的PDCA循环，才能有效的支撑新技术的不断更新与企业的发展。因此，建立健全好的产品反馈机制，不断把计划成本与实际成本做出比较，可以有效的对电力企业的经营成本与应用价值进行控制。经过对各个工程中跨越架运用的社会与经济效益统计，综合的对产品的应用推广价值做出分析。2.5建立完备的技术管理文件运用带电跨越220kV及以下的电力线路施工辅助设施，能够保证在生产中的安全应用。以某地的实际工程为例：在施工中编制了《带电跨220kV及以下的电力线路施工技术的有关操作手册》，以实现工作行为的规范化。在手册中严格的指出了操作流程、技术要求、人员要求、运用范围、使用条件、安装设备与危险点源等的控制。在编制中，经过QC组的活动，运用“头脑风暴法”，用问答的形式，处理项目应用中牵涉到的具体问题。且对各种条件范围之下，所选择的材料组合方式、绝缘设备等级、角钢结构、组立方法分别进行列表整合，使其在运用中需要在明确跨越物的宽度、高度与重要性之后，即可以在第一时间里选用产品的结构与形式，以便于施工管理的使用。3带电跨越技术在输电线路架线施工中的运用成果以某地的一个220kV跨越线路为例，对毛竹架与角钢跨越架在施工中的运用做出比较，得出角钢跨越架在环保、经济与施工等多方面有着非常高的推广价值。施工方面，跨越架的安装与毛竹越线架的设置相比较而言，跨越架较为快捷与简单。因为跨越架自身就是角钢铁塔，线路的施工人员就比较容易的掌握，保证施工的可靠安全。以前的毛竹架搭设15个人至少需要3d完工，而运用跨越架的搭设中15个人1d就能完成。经济方面，依据现场的勘察与以前的施工经验，运用毛竹架进行搭设，总面积为2800m2的工程，按8元/m2计算，该越线架要花费22848元。然而运用角钢跨越架，除去其自身材料的加工费外，按每次折损费2000元进行计算，主要的花费仅仅是人工费的1000元，所以，与毛竹越线架相比，角钢跨越架的经济效益相对较高。环保方面，材料的重复使用率高，可以进行拆装，不会对污染进行环境。现代的很多城网改造种，许多小型铁塔都是可以回收加工使用的。其成本较低，适应现代的环保要求。此外，在用地面积上，跨越架与毛竹架相比较，其对农作物的毁坏减少了2/3以上。带电跨越电力线路施工技术的运用，在确保其安全的前提之下，在施工进度上比原先方法快了三倍多，施工的人员也减少了许多，植被的破坏也减少了。此外运用此先进的技术，可以顺路的完成架线的任务，保证了停电时间，受到了住户的高度评价，并且取得了较好的社会与经济效益。4结束语
目前电力企业得以快速的发展，电力工程建设的规模不断扩大，在这种情况下，更需要加强对施工新技术的探索，并将其应用到具体施工当中，有效的提高输变电线路施工的技术水平，加快电力工程建设的顺利进行。
参考文献[1]汪旭升.浅谈220kV电力工程施工中电流互感器的常见故障[J].黑
龙江科技信息，
2010（36）：36~37.
[2]农天荣.220kV北海电厂～铁山变送电线路工程施工监理的探讨[J].
科学之友，2010（18）：19~21.[3]邱江涛.35kV及以下变电所安装过程中常见问题的预防及解决[J].中
国科技信息，
2010（11）：24~25.
收稿日期：2014-7-5
作者简介：刘超（1961－），技师，主要从事送电线路架设工作。
电力讯息41
