燃气热水器的安装指导
家用燃气热水器的外置安装和隐藏装修技巧
家用燃气热水器的外置安装和隐藏装修技巧随着生活质量的提高，现代家庭对于热水器的需求越来越大。
燃气热水器作为一种经济、高效、环保的热水供应设备，被广大家庭所青睐。
然而，燃气热水器的外置安装和与家装风格的协调，常常成为人们关注的焦点。
本文将为您介绍家用燃气热水器的外置安装和隐藏装修技巧，帮助您更好地合理利用空间，打造一个舒适宜居的家。
1. 外置安装技巧燃气热水器的外置安装是指将热水器安装于室外空间，以减小室内空间的占用。
合理的外置安装可以更好地利用有限的居住空间，同时也避免了燃气热水器在室内引起的安全隐患。
首先，选择适合的安装位置。
一般来说，燃气热水器应安装于空气流通良好、温度适宜的室外位置，避免阳光直射和雨水长时间浸泡。
同时，离墙面、屋顶等障碍物应有一定的距离，便于安全检修和日常维护。
其次，保证安装的稳固和安全。
在安装时，需使用合适的螺丝、固定支架等工具，将燃气热水器固定在墙壁或地面上，以防止因外力或地震等原因导致的不稳定和倾斜。
最后，考虑烟囱的合理布局。
燃气热水器在工作过程中会产生废气，需要通过烟囱排出室外。
因此，在外置安装时，要确保烟囱良好地连接到燃气热水器，避免烟囱和排放口对人体和周围环境造成污染。
2. 隐藏装修技巧如果你对于外置燃气热水器的外观不满意，或者希望在家装设计中将热水器与整体风格相协调，隐藏装修技巧将是个不错的选择。
下面将介绍几种常见的隐藏装修技巧：首先，将燃气热水器嵌入柜体或封闭在墙面内。
这种装修方法将热水器隐蔽在墙体或柜体内部，使其与周围环境融为一体。
这种装修方式不仅美观，而且可以节约空间，增加整体居室的美感。
其次，选择与家装风格相匹配的热水器外壳。
现在市面上有许多款式各异的热水器外壳，可以根据自己的喜好和家装风格选择合适的款式。
例如，如果家装风格偏向简约现代，可以选择简洁大方的热水器外壳，营造整体的和谐美感。
再次，利用吊顶或隐形开敞的设计。
在进行隔墙施工时，可以留出燃气热水器的位置，并通过设计吊顶或开敞的天花板进行隐蔽。
燃气热水器安装流程-蔡全立
热水器安装根据国家规范：1、燃气热水器应安装在通风良好的非居住房间、过道或阳台内；2、有外墙的卫生间内，可安装密闭式热水器（平衡式），但不得安装其他类型热水器；3、装有半密闭式热水器的房间，房间门或墙的下部应设有效截面积不小于0.02m2的格栅，或在门与地面之间留有不小于30mm的间隙；4、房间净高宜大于2.4m；5、可燃或难燃烧的墙壁和地板上安装热水器时，应采取有效的防火隔热措施；6、热水器的给排气筒宜采用金属管道连接。
7、热水器燃气引出管与燃气灶间距应大于500mm；与热水器间距应大于300mm；8、燃气热水器与地面距离宜保持在1200～1400mm；9、燃气热水器与房顶距离应大于1000mm；目前公司销售的是“紫荆”燃气具，提供送货上门安装服务。
“紫荆”服务目标①接到客户安装燃具申请后，将在24小时内提供送货安装服务；②接到客户报修燃具申请后，将在24小时内提供服务；③提供每年一次免费的安全检查服务；④“紫荆”燃具提供3年保修，期间更换受损之配件全部免费；⑤为保障客户利益，提供专业技术人员上门进行安装、维修服务。
安装人员接到工作单时，应详细审阅包括客户地址／电话、工程项目、材料单、工作内容，到访时间等资料，在运送热水器至客户家前，预先致电客户，确定到访时间，最好于预约时间前15分钟。
到访客户，使用合理的拍门方法，有礼貌地出示工作证、并道明来意，进门前宜穿上鞋套。
紫荆安装及维修技术员应随身携带足够的常用工具及常用的配件，并保证工具能正常使用。
紫荆安装时建议配备的工具管夹、管钳，螺丝刀（十字、一字），燃气胶管，旋塞阀，堵头，U型压力计，冲击钻，测漏液，户内点火卡等。
安装时注意，所有原有管道、燃具或燃气表在连接新管道前均要用压力计进行气密测试，以确保絶对气密；至于燃气表阀接口则应以检漏液测试。
1、首先确定表前阀已关闭，然后再用户管的试压点接上三通管，连接U型压力计，打开所有燃气具入口阀门，关好所有燃气具，缓慢开启表前阀，然后关上，使系统内气压升至3000Pa左右，等候1分钟，使管内温度稳定下来，如果接着2分钟内压力不变，系统可视为无漏，如有压降，必须找出漏点，并进行修理，修妥后再重复上述程序，以确保安全。
林内 JSQ20-C01 电脑控制强制排气式燃气快速热水器 使用及安装说明书
6
使用注意事项
A 保持室内空气流通
打开窗户
热水器使用时，应保持室内空气流通，所以请务必打开窗户。
B 禁止在室外使用 本机器为室内使用型热水器，请务必不要在室外安装。因雨 水侵入机器内部会造成机器损坏。
C 排气管需经常检查 使用中请经常检查排气筒出口端是否有鸟巢等异物堵塞，以 免废气不能顺利排出到室外，造成一氧化碳中毒。
请注意
您所设定的热水温度是热水器的出水温度，而热水龙头流出来 的热水温度，可能会因为配管的长度或季节变化而有所不同。 故请以热水龙头实际流出来的热水温度做参考。 冬天 进 水 温 度 低 时，热 水器 出 水 量 会 减 少，这 是 为了保 证 能 输 出高温热水。温度型自动水量控制装置随着进水温度的降低， 逐渐减少了冷水供应量。 热水流量小于每分钟 2 升时，燃烧器可能会熄火。 当关 闭 温 度 控 制 器 运 行 开 关 时，因 温 度 控 制 器 有记忆 功 能，再 次打开时，即为前次的设定温度，不需要再设定。 当夏天进水温度太高时，出来的热水亦有可能高于设定温度。
温度控制器的使用方法
1 按下《开关》按钮 ● 数字显示器的数字亮起，并显示前次所设定 的温度。 ● 初次使用时或停电后再次通电时显示为 40℃。
高温
低温
2 按下温度调节按钮选择所需的温度 ● 要高温的时候按“△”，要低温的时候按“▽”。
● 可设定的温度有下列 16 种温度。
想要水温高一点 想要水温低一点
可自由设定热水温度 (35-60℃，16 段）
运行开关
初 次 使 用 时 请 按 一 下， 数 字 显 示 器 亮。 平 时 保 持 待 机状态即可。
3
初次使用
初次使用时，请参照下列程序

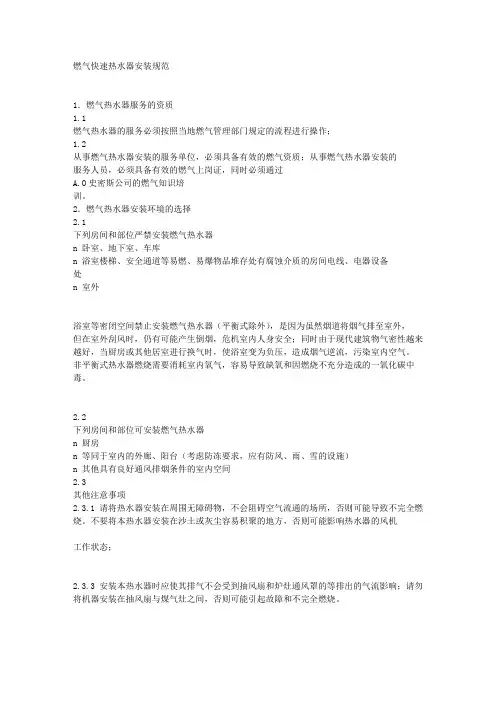

燃气热水器安装规范
燃气快速热水器安装规范1．燃气热水器服务的资质1.1燃气热水器的服务必须按照当地燃气管理部门规定的流程进行操作；1.2从事燃气热水器安装的服务单位，必须具备有效的燃气资质；从事燃气热水器安装的服务人员，必须具备有效的燃气上岗证，同时必须通过A.O史密斯公司的燃气知识培训。
2．燃气热水器安装环境的选择2.1下列房间和部位严禁安装燃气热水器n 卧室、地下室、车库n 浴室楼梯、安全通道等易燃、易爆物品堆存处有腐蚀介质的房间电线、电器设备处n 室外浴室等密闭空间禁止安装燃气热水器（平衡式除外），是因为虽然烟道将烟气排至室外，但在室外刮风时，仍有可能产生倒烟，危机室内人身安全；同时由于现代建筑物气密性越来越好，当厨房或其他居室进行换气时，使浴室变为负压，造成烟气逆流，污染室内空气。
非平衡式热水器燃烧需要消耗室内氧气，容易导致缺氧和因燃烧不充分造成的一氧化碳中毒。
2.2下列房间和部位可安装燃气热水器n 厨房n 等同于室内的外廊、阳台（考虑防冻要求，应有防风、雨、雪的设施）n 其他具有良好通风排烟条件的室内空间2.3其他注意事项2.3.1 请将热水器安装在周围无障碍物，不会阻碍空气流通的场所，否则可能导致不完全燃烧。
不要将本热水器安装在沙土或灰尘容易积聚的地方，否则可能影响热水器的风机工作状态；2.3.3 安装本热水器时应使其排气不会受到抽风扇和炉灶通风罩的等排出的气流影响；请勿将机器安装在抽风扇与煤气灶之间，否则可能引起故障和不完全燃烧。
2.3.4 避免将本热水器安装在其噪音及排气的热气流会烦扰相邻住户的地方；2.3.5 安装前请按照热水器的排烟要求，检查确认所选定的安装位置可以合理的安装排烟管；2.3.6 热水器安装位置应便于查看、维修保养及满足防火要求。
3．热水器的排烟要求3.1严禁在不具备安装排烟管的条件下，安装机器本体。
例如尚未预留烟道孔，则应该待烟道孔预留后，再安装机器本体及排烟管；3.2排烟管的材料应是由非燃烧、耐热、耐腐蚀的材料制成。
国家热水器安装标准
国家热水器安装标准1. 引言本文档旨在制定国家范围内适用的热水器安装标准。
热水器是现代生活不可或缺的设备之一，正确的安装可以保证其正常运行，同时最大程度地减少安全隐患。
本标准的制定是为了确保国内热水器安全可靠地工作，提供相关安装指导。
2. 安全要求热水器的安装必须符合以下安全要求：- 热水器必须符合国家标准，保证其品质和安全性。
- 安装位置必须确保整体结构牢固，并符合相关建筑规范要求。
- 安装位置必须远离易燃燃气管道、电线等潜在危险源。
- 热水器的燃气管道必须牢固连接，无泄漏现象。
- 热水器的电线必须符合电气安全标准，接线牢固可靠。
3. 安装步骤热水器的安装步骤如下：1. 在安装位置上测量并标记好热水器的位置，确保空间充足。
2. 预先安装好支架，并固定在墙面上。
3. 将热水器放置在支架上，并使用螺丝固定好。
4. 连接燃气管道和电线，确保连接牢固且无泄漏。
5. 使用测量工具检查热水器的水平度，调整支架位置以确保水平安装。
6. 打开水源，确认热水器正常运行，并检查是否有异常现象。
4. 安装验收安装完成后，必须进行相关的验收工作：1. 检查热水器的外观是否完好，无损坏或漏水现象。
2. 检查燃气管道连接是否正常，无泄漏现象。
3. 检查电线接线是否正确，无松动或插头不牢固等问题。
4. 打开水源，观察热水器是否正常运行，水流是否畅通。
5. 确保热水器的安全开关和保护装置正常工作。
5. 维护与保养热水器的维护与保养对其正常运作和延长使用寿命至关重要。
以下是一些常见的维护与保养工作：- 定期清洗水箱，防止水垢积累。
- 检查燃气管道和电线连接是否松动，如有松动及时加固。
- 定期检查燃气阀门、安全装置和保护装置是否正常工作。
- 如有异常现象，及时请专业技术人员进行维修或更换零部件。
6. 总结本文档规定了国家热水器的安装标准，包括安全要求、安装步骤、安装验收以及维护与保养等内容。
正确遵守本标准可以确保热水器的安全运行和延长使用寿命。

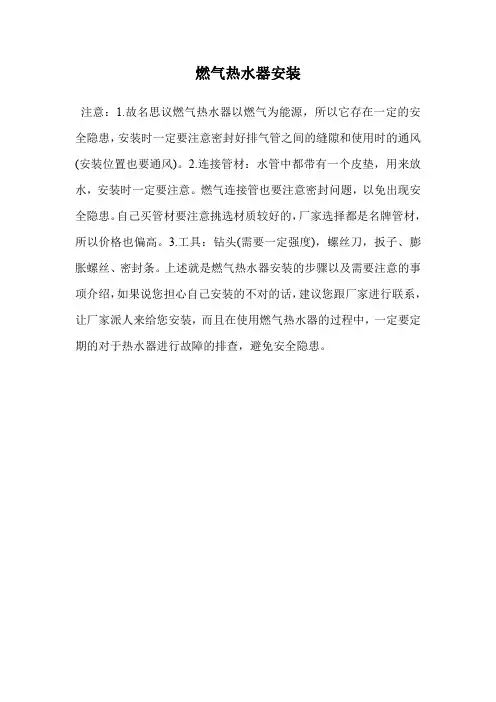

燃气热水器安装
燃气热水器安装
注意：1.故名思议燃气热水器以燃气为能源，所以它存在一定的安全隐患，安装时一定要注意密封好排气管之间的缝隙和使用时的通风(安装位置也要通风)。
2.连接管材：水管中都带有一个皮垫，用来放水，安装时一定要注意。
燃气连接管也要注意密封问题，以免出现安全隐患。
自己买管材要注意挑选材质较好的，厂家选择都是名牌管材，所以价格也偏高。
3.工具：钻头(需要一定强度)，螺丝刀，扳子、膨胀螺丝、密封条。
上述就是燃气热水器安装的步骤以及需要注意的事项介绍，如果说您担心自己安装的不对的话，建议您跟厂家进行联系，让厂家派人来给您安装，而且在使用燃气热水器的过程中，一定要定期的对于热水器进行故障的排查，避免安全隐患。
燃气热水器安装位置9大要求不能忽视
燃⽓热⽔器安装位置9⼤要求不能忽视 热⽔器是⽅便我们淋浴，是家具必备的⼀⼤卫浴设备之⼀。
现在很多⼈家都在⽤燃⽓热⽔器，那么燃⽓热⽔器的应该如何安装呢？它的安装位置有哪些要求呢？接下来就让⼀起装修⽹的⼩编为⼤家简单介绍⼀下吧！燃⽓热⽔器安装位置9⼤要求不能忽视 1、燃⽓热⽔器严禁安装在浴室、卧室、地下室、客厅、橱柜内使⽤。
并且安装处不能存放易燃、易爆和易产⽣腐蚀⽓体的物品。
没有给排⽓条件的房间不得强制排⽓式燃⽓热⽔器，浴室内强制排⽓式热⽔器。
下列房间和部位不得安装热⽔器： a)卧室、地下室、客厅; b)浴室(强制给排⽓式热⽔器除外); c)楼梯和安全出⼝附近(5m以外不受限制); d)橱柜内。
2、燃⽓热⽔器安装必须根据热⽔器的性能特点安装附合要求的排⽓烟管、排烟孔(筒)。
3、燃⽓热⽔器安装空间必须与室外保持对流通风。
热⽔器安装位置上⽅不得有明电线、电器设备，下⽅不能设置煤⽓烤炉、煤⽓灶等燃⽓灶。
必须为热⽔器单独安装进⽔、进⽓阀门，且开关⽅便。
热⽔器安装⾼度要易于观察。
4、热⽔器应安装在坚固耐燃的墙⾯上，挂钩牢固可靠，安装后确保机体垂直，不得倾斜。
5、⽓管两端的连接部分必须有管卡固定以防脱落，连接⽓管不能靠近燃⽓具上⽅，以防热辐射发⽣引燃事故。
6、热⽔器安装处不能存放易燃、易爆及产⽣腐蚀⽓体的物品。
7、热⽔器的安装位置上⽅不得有明电线、电器设备、燃⽓管道，下⽅不能设置煤⽓烤炉、煤⽓灶等燃⽓具。
8、热⽔器的安装部位应是由不可燃材料建造，若安装部位是可燃材料或难燃材料时应采⽤防热板隔热，防热板与墙的距离应⼤于10mm。
9、壁挂式热⽔器安装应保持垂直，不得倾斜。
热⽔器安装位置不当带来的问题有很多热⽔器安装位置不合适，许多⼈遇到过这种情况，热⽔器安装好后，总觉得很占空间，或者不便于使⽤。
离⽤⽔点⽐较远造成⽔源浪费，或者是安装的位置低容易碰头，由于安装位置不当带来的问题有很多。
注意安装位置过⾼不易操作，过低空间压抑，且可能碰头管路过长能源浪费。
华帝燃气热水器安装操作规程及常见故障的处理
热负荷（kW）
给排气口的最小面积（cm2）
≤12
100
12～16
130
16～20
160
20～26
200
3、平衡式热水器的安装：
■安装方法
安装热水器应委托当地燃气公司或燃气管理部门核准的专业人员安装，严格按照图解进行，避免人为故障而影响使用安全。
●本机应安装在室内或浴室内，但进排气口必须伸到室外。
001.燃气管内有空气
002.燃气压力过高
003.排气管堵塞、风压过高
004.点火器故障
02.无点火声和火花
001.淋浴器堵塞
002.水路堵塞
003.电压过低
004.漏电保护作用
B.爆燃
01.爆燃
001.燃气管内有空气
002.电压过低
003.点火针位置偏移
004.喷嘴及火排有堵塞
C.使用中熄火
01.点着火后2分钟内熄火
注意：三线位置一旦接错会造成遥控器损坏或不工作。
遥控器显示画面
为了便于说明，下述的画面被全部显示出来，实际运转中，只有相应的部份被显示，
显示热水温度时，为运行工作状态。
功能键说明：
F3：当前水量
F理：
产品故障现象及故障原因分类表
产品类别
产品大类
4．进/排气管口不应处于风压带内，它与周围建筑物及其开口的距离应大于600mm；
5.用户若要加长进/排气管的长度，必须采用与产品相配套的厂家提供的专用双层加长管。当使用一个弯头时，最长可接2米直管，当使用二个弯头时，最长可接1.5米直管，当使用三个弯头时，最长可接1米直管。进/排气管应尽量短，弯头尽量少，这样阻力小，抗风性能好。
燃气热水器安装标准
燃气热水器安装标准
燃气热水器是我们日常生活中常见的家用热水设备，正确的安装对于其正常使用和安全非常重要。
以下是燃气热水器安装的一些标准和注意事项。
首先，选择合适的位置安装燃气热水器。
安装位置应该是通风良好的地方，远离易燃材料和易燃气体，同时要保持干燥。
在选择安装位置时，还要考虑到热水器的排气和通风问题，确保排放的烟气和燃气能够迅速排出室外，避免积聚在室内造成安全隐患。
其次，燃气热水器的安装需要专业人员进行，不得擅自安装。
安装人员应具备相关的资质和经验，严格按照热水器的安装说明和标准操作。
在安装过程中，要确保燃气管道和热水管道的连接牢固，不得有泄漏现象。
同时，还要对热水器的电源进行接地保护，确保使用过程中不会出现漏电等安全问题。
另外，燃气热水器的安装还需要考虑到日常维护和检修的便利性。
安装位置要能够方便地进行热水器的清洁和维护，同时也要方便安全地进行热水器的检修和维修。
这样可以保证热水器在日常使用中能够保持良好的状态，延长其使用寿命。
最后，燃气热水器的安装还需要符合相关的法律法规和标准。
在安装前，要了解当地相关的安全标准和规定，确保安装过程符合法律法规的要求。
同时，还要对热水器的质量和性能进行检测，确保安装的热水器符合国家标准，能够安全可靠地使用。
总的来说，燃气热水器的安装是一个复杂的过程，需要专业人员进行，并且要符合相关的安全标准和法规。
只有严格按照标准进行安装，才能保证热水器的安全使用，避免安全事故的发生。
希望大家在安装燃气热水器时能够重视安全问题，确保安装过程符合标准，保障家人的安全和健康。
燃气热水器安全操作规程
燃气热水器安全操作规程燃气热水器是我们日常生活中非常常见的一种热水设备，为了保障使用者的生命财产安全，正确认识和操作燃气热水器是非常重要的。
下面是燃气热水器的安全操作规程。
一、安装规程：1. 选择合适的安装地点，应选择通风良好、干燥、不易受潮的地方。
2. 安装燃气热水器前，必须请专业人员检查安装地点是否符合安全要求。
3. 安装位置应离易燃、易燃物体、电器设备等一定的距离，距离应符合相关的安全标准。
4. 燃气热水器的烟道必须顺利通到屋外并固定好，烟道连接必须牢固可靠。
5. 安装完成后，必须进行严格的检查和试运行，确保没有泄漏现象。
二、使用规程：1. 操作燃气热水器前必须检查燃气源是否开启，燃气阀门是否关闭。
2. 开启燃气阀门后，用火柴点燃，观察是否有明火，如果没有明火则需打开燃气开关，并用火柴重新试火。
3. 点燃燃气后，必须等待燃气热水器的燃烧室内积蓄的燃气全部燃烧完毕后，方可进一步操作。
4. 在使用过程中，不要随意操作燃气热水器的开关，避免发生意外。
5. 使用完毕后，必须关闭燃气阀门，并确保火炬完全熄灭后方可离开。
三、清洁维护规程：1. 定期检查燃气热水器的排烟管道和燃烧室，确保通畅无堵塞。
2. 定期检查燃烧器、喷嘴等部件是否正常工作，如有问题需及时更换和修理。
3. 定期清洗燃气热水器的水箱，避免水垢和污垢的积累影响热水器的正常使用。
4. 定期更换燃气热水器的燃气管道和水管，确保其正常使用。
5. 定期检查燃气热水器的外观和连接部位是否有漏气现象，如有问题需及时修理或更换。
四、其他安全注意事项：1. 使用燃气热水器时，必须注意通风，保持室内空气畅通。
2. 使用燃气热水器时，要确保周围没有易燃物品和易燃气体。
3. 如发生异常情况（如燃烧不正常、有异常声响等），应立即停止使用，并请专业人员进行检查和维修。
4. 在使用燃气热水器时，不要同时打开其他大功率电器，以免引起电网过载。
总结：燃气热水器是一种方便快捷的热水设备，但在使用过程中必须要严格按照安全操作规程进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 燃气热水器的安装指导 燃气热水器的安装场所和正确安装对热水器的安全运行和安全使用具有重大作用。对于安装 不当的，将对安全性能有很大的影响，甚至会危及使用者的生命安全。下面分别介绍烟道式、 强排 式、强制给排气式燃气热水器的安装事项。
第一节 烟道式燃气热水器 一、安装要求： 1、热水器严禁安装在卧室、地下室、浴室、 客厅、橱柜及密闭的房间等
通风不良或人常活动 的地方使用，必须安装在通风良好的非居住房间 里（一般推荐安装在厨房） 。为了达到通风良好 的目的，安装热水器的房间必须设置面积不小于 200cm2与室外相通的进气口和排气口，排气口应 设置在高于热水器顶部且靠近热水器的地方，进 气口应设置在较低的位置，如图 1。 2、热水器宜安装在人的视线与火焰观察平齐 （即距地面 1.55~1.65 米左
右），而且与可燃物距 离大于 150mm 以上。热水器上部不得有电力明线 于 400mm。
3、热水器不要安装在强风吹到的地方，不然会使
燃烧器的火焰熄灭或产生不完全燃烧。 4、烟道式热水器一定要按要求安装排烟管，把烟气排至室外大气中，才能使用。如没安装烟 管则必须装
有排气扇。 5、排烟管道的直径： 5~7 升烟道式热水器为 ?90mm，8~10 升烟道式热水器为 ?110mm。
6、排烟管道的主体必须采用防锈的金属材料制作。
7、需要打墙洞或划玻璃孔时， 必须使用专用工具。 可用规格 ?92mm或 ?112mm的套筒式金刚钻 头打
墙洞；用规格 ?90mm或 ?110mm玻璃钻头划玻璃孔的。 二、安装方法： 1、热水器本体的安装。 按热水器的固定孔尺寸在墙壁上选择好钻孔位置，在热水器的上挂孔钻
φ
8mm孔，固定一膨胀
螺钉。下方钻两个φ 6mm孔打上塑料塞，然后垂直挂好热水器（不得斜着挂） ，再用自攻螺钉在热 水器下方孔固定。 2、排烟管的安装： ①、根据配用烟管的外形尺寸和墙面实际情况，在墙壁适当位置开孔。
② 、水平段烟管应有 2o向室外下斜的坡度，室外垂直烟管底部要设有直径 ?10mm的孔作排冷 凝水或雨水用。 ③ 、用不燃材料将水平烟管固定在孔。 但烟管与砖之间不得用水泥类东西填充固死， 否则不利 于维修保养
进气口 图1 电器设备，热水器与电器设备的水平距离应大
排气口 排烟管 ④ 、排烟管接驳处采用不干胶铝箔密材不漏气，装水平烟管尽量短。 （注意：当墙壁为可燃材料构成时，要在穿墙而过的那段排烟管用厚 20mm以上的不燃材料加 以隔热。） 3、冷、热水管的连接。
冷、热水管最好用本机所配的不锈钢管或用刚性水管连接。 冷水进口处需装上供水控制阀， 在 安装冷水管时， 千万不要把本机的冷水进口处的滤水网丢掉。 若在热水出口处安装控制阀门时， 热 水管不得使用塑料管、铝管等不能耐压、耐热材料的水管，以免破裂烫伤身体或发生事故。 4、燃气入口的连接。
① 、当使用液化石油气时，用径为 ?9.5mm的燃气专用橡胶管连接，一端插入热水器进气口接 头上（规格为 G1/2），另一端连接在石油气气瓶减压阀出口， 两端接口必须套尽接头且用管夹夹紧。 5～ 7 升热水器推荐使用 0.6m3/h 的减压阀， 8～ 10 升热水器推荐使用 1.2m3/h 的减压阀。 ② 、当使用管道人工煤气时， 应请煤气公司根据燃气特性驳接相应管径的煤气管， 并在燃气入 口前接上燃气控制阀门，热水器的进气口接头规格为 G3/4，否则，将会出现水不热、回火等现象。 5 升~6 升热水器使用的供气煤气表规格为 4m3/h；6.5 升~10升热水器使用的煤气表规格为 6m3/h。 ③ 、管道接驳完毕，要开启气源用肥皂水泡检查各接驳处是否漏气。 5、电池的安装（电池盒在热水器的底部） 。
根据型号、款式不同有两种不同的电池安装方法： ①、电池盒属双桶形：首先从正面逆时针旋转电池盒旋钮至“ ON”位置，向下拉盒盖，装上 两节大号干电池（注意正、负极）后扣好电池盒盖，并把旋钮转至“ OFF”位置即可。 ②、电池盒属方形： 首先从正面用拇指轻压下电池盒盖上中间的钩子同时拉开， 然后装上两节 大号干电池（注意正、负极）后压回扣好电池盒盖即可。 6、试机。 热水器安装完毕后，打开气阀，打开水阀，让其燃烧试机，观察火焰是否正常。试机次数不得
低于 3 次。 第二节 强排式燃气热水器 强排式燃气热水器（强抽型和强鼓型）按国家标准要求也不 能安装在浴室、
客厅等通风不良或人常活动的地方，推荐安装在 厨房，见图 2。如用户坚决要求安装在浴室、客厅等通风不良 的地方，必须设置面积不小于 200cm2 与室外相通的进气口。 一、强排式热水器的安装方法与烟道式基本相同，不再叙述。 二、打墙洞或划玻璃孔所使用的钻头规格为 ?50mm（强抽型） 和 ?60mm（强鼓型）。 三、烟管总长度不宜超过 3m，弯头少于 3 个；在没有安装排 烟管道的情况下，绝对禁止使用，同时安装烟管出口应有向下 2o 的倾斜角度，否则会有雨水倒流机体造成损坏机器。 四、供给电源必须使用本机配置的漏电保护插头（电源为 AC220V、50HZ）。电源插座必须有效接地。热水器停止使用后必 须使用电源开关使
电源中断（带开关的电源插座） 。
图2 第三节 强制给排气式燃气热水器 强制给排气式热水器由于燃烧空气经烟管直接取自室外， 同时将烟气也排向室外， 所以，安装 热水器的室可以不设置供风口、排气口，而且允许热水器安装在浴室。 一、安装场所的选择： 1、热水器的排气管口不宜安装在公用烟道，应安装在室外。
2、请不要将热水器安装在户外，也不要安装在清洗店、工厂等使用专用药品（氨、硫、氯化 物、乙烯化
合物、 酸类物、煤等） 的场所。否则，引起金属生锈、减短热水器寿命，甚至无常工作。 3、热水器不得安装在燃气灶或其它热源的上方。
4、热水器使用的交流电源插座必须可靠接地，并带有开关的插座，注意防水措施。
二、热水器的安装要求和安装方法与烟道式热水器基本相同，不再叙述。
1、将弯管和直管套好，并用铝箔不干胶将连接处缠绕密封好。
2、打墙洞或划玻璃孔需要使用专用工具，规格有 ?90mm和 ?100mm。
3、安装排烟管时烟管出口应向下倾斜 2o, 否则会有雨水倒流到机体造成机体损坏。
4、用混凝土封好烟管与墙壁之间的缝隙，如排烟管在玻璃处安装，排烟管与玻璃之间必须用 玻璃胶密封
好。 四、排烟管安装注意事项： 1、严禁使用其它型号和不同规格的排烟管；不得对排烟管自行改造。
2、排烟管总长不宜超出 2m，且弯头不得多于 3 个，否则将引爆燃、熄火等现象。
3、排烟管安装必须正确，否则易引起危险。如： a. 热水器的排烟口与弯头连接不严，造成废 气泄漏于
室； b.出墙管没有伸出墙外，使废气倒流，造成燃烧不正常； c. 将排烟管口安装于公共烟 道中，造成无常使用。 第四节 安装工具使用方法
图 3 强抽型平衡式热水器安装示意图 、排烟管的安装（如图 3 和图 4）： 图 4 强鼓型平衡式热水器安装示意图
≥20mm 一、金刚钻筒打墙洞方法： 1．工具：
① 、手持式电动水磨钻机和冲击钻各 1 台。 ② 、金刚钻筒规格分别为 ?50mm、?60mm、?90mm、?100mm、?110mm各 1 个。 ③、自制定位柱，规格分别为 ?42mm、?52mm、?82mm、?92mm、?102mm各 1 个, 见图 5。 2、操作方法： ①、用冲击钻在需打墙孔位置中心钻一 ?10mm的孔，将定位柱手柄插入该 ?10mm的孔（用来预 防钻筒转动时不定位） 。 ②、将金刚钻筒套住定位柱，钻烟道墙孔，见图 6。 注意： A、在钻墙孔时，墙孔应向下倾斜 2o。 B 、金刚钻要用水冷却，冷却水不能弄脏顾客家的东西。
C 、由于打墙孔时力矩太大，要注意安全。
图5 二、用金刚玻璃钻筒划玻璃孔的方法： 1、工具：
①、手电钻机（ DZ-10mm）：1 把 ②、玻璃钻筒规格有： （?50mm、?60mm、?90mm、?100mm、 ?110mm）各 1 个。 2、操作方法：
①、将玻璃钻筒与手电钻机连接牢固。 ②、在玻璃面上确定钻孔位置，按动手电钻机的电源开关， 令其工作带动玻璃钻筒运转，再用钻筒的某一边上与水平玻璃 面构成一定的角度 30o，顺着轻轻按下，见图 7，将与钻筒相 磨的玻璃位置磨成槽，作为参考
定位边（注意加水） 。 ③ 、跟着定位边的槽以顺时针慢慢磨动，然后磨成整个图 形的边，再固定中心位置，轻轻压紧磨穿玻璃孔。 图 7 ④、将钻筒小心取出，如果发现孔边上不够圆滑或需要把孔扩大的，可以再将电动钻筒的沙 边与孔边小心打磨。
2、热水器安装：
热水器种类有烟道式、 强排式、 平衡式。 烟道式、 强排式热水器严禁安装在浴室， 可装在厨房、 餐厅、阳台， 也可以装在通风良好的过道里，但不宜装在室外。平衡式热水器在安装平衡式烟道后可以安装在浴室。
烟道式热水器：燃烧所需的氧气来自室，燃烧产生的废气自然通过烟管排到室外； 7升以下热水器烟管直径
图6
