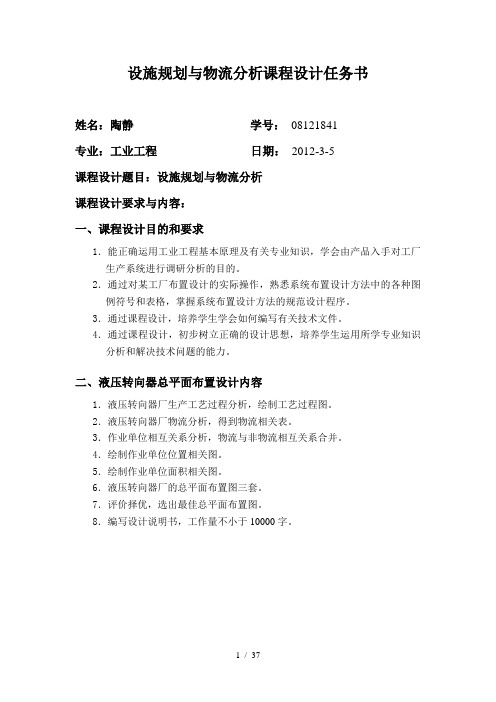

设施规划与物流分析课程设计任务书姓名：陶静学号：08121841专业：工业工程日期：2012-3-5课程设计题目：设施规划与物流分析课程设计要求与内容：一、课程设计目的和要求1．能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统进行调研分析的目的。
2．通过对某工厂布置设计的实际操作，熟悉系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规范设计程序。
3．通过课程设计，培养学生学会如何编写有关技术文件。
4．通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决技术问题的能力。
二、液压转向器总平面布置设计内容1．液压转向器厂生产工艺过程分析，绘制工艺过程图。
2．液压转向器厂物流分析，得到物流相关表。
3．作业单位相互关系分析，物流与非物流相互关系合并。
4．绘制作业单位位置相关图。
5．绘制作业单位面积相关图。
6．液压转向器厂的总平面布置图三套。
7．评价择优，选出最佳总平面布置图。
8．编写设计说明书，工作量不小于10000字。
三．原始给定条件：当地现有一叉车修理厂，占地面积为16000m²,厂区南北长200m，东西宽为80m,所处地理位置如图1所示。
该厂职工人数300人，计划改建成年产6000套液压转向器的生产厂，需要完成工厂总平面布置设计。
1、液压转向器结构及有关参数液压转向器的基本结构如图1-2所示，由22个零、组件构成，每个零、组件的名称，材料、单件重量及年需求量均列于表2-1-1中。
2、作业单位划分根据液压转向器结构及工艺特点，液压转向器厂设立如表2-3-1所示11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。
3、液压转向器生产工艺过程由于液压转向器结构比较简单，因此其生产工艺过程也很简单，总的工艺过程图1-1 待建液压转向器厂厂区图可分为零、组件制作与外购，半成品暂存、组装，性能试验与成品储等阶段。
设施规划与物流分析课程设计
设施规划与物流分析课程设计LELE was finally revised on the morning of December 16, 2020《设施规划与物流分析》课程设计报告姓名吴文宾班级B工业061学号1日期《设施规划与物流分析》课程设计————胜利制造有限公司设施规划与物流分析一、企业调研1企业简介胜利制造有限公司创建于2003年，公司是国内产销规模最大、研发能力最强的专业精密结构模组制造服务商之一，主要从事精密结构模组的研发、设计、生产和后续改进等全流程服务，产品规格齐全，主要产品包括精密金属结构件、精密塑胶结构件、Base、精密模具等。
2007和2008年度，公司Base产品的全球市场占有率分别达到%和%。
公司在中国、欧洲等地设有生产、研发及其它设施，已获得了全球前十大品牌电视厂商中七家的供应商资质认定，是全球多家着名品牌电视厂商的供应商。
公司是中国模具工业协会团体会员、江苏省高新技术企业、江苏省民营科技企业。
公司拥有较强的产品开发、模具研发技术，具备先进的模具制造设备和检测设备。
目前，公司拥有自主知识产权的专利11项，另有10项发明专利、4项实用新型专利和3项外观设计专利已获得授权通知。
公司已通过了ISO9001：2000质量管理体系认证和ISO14001：2004环境管理体系认证。
公司实行总经理负责制，全面负责公司的运营管理，下设总经理办公室、研发中心、业务部、物流部、制造部、证券部、行政部、审计部等职能部门。
各部门各司其责、协同工作，保障董事会下达的各项经济、管理指标的有效完成。
在模具快速发展的今天，中国大陆模具制造业的前景并不快乐观，主要是模具制造商对模具制造的认识还不够，对模具新技术的应用力度不大，对在模具制造过程中模具标准设计还没有足够的认识，还停留在老的手工制作又一有经验的模具师傅带队的水平线上，试观国外发达国家模具制造，把标准化的模具设计放在了最重要的位置上，其次是设备，管理，有的日本企业设计人员占到了75%，让加工的人能更专心做他该做的事，从设计图上做到按图施工，用规范的设计来保证模具加工的速度、质量，避免了重复作业，重复反修的难题，这样成功的例子实在太多，就看我们国内但凡是做的比较大或是比较有名气的模具企业都对设计有相当的重视，譬如：海尔、海信，常州华威，上海龙洲，HP、等知名企业，都做到了这一点，并还在不断提高设计实力，在譬如：有朋友说浙江的模具发展很快，设备也比较多、还很先进，就是模具质量更不上，主要表现在余姚、黄岩、台洲等地方，很多的厂商把模具拿到这些地方来做都失望而归，但这种状况也正得到改善，很多企业也都意识到了这一点。
设施规划与物流分析报告课程设计方案书
物流设施规划课程设计1、自然气象条件：1-1、气温宁夏年平均气温为5.3～9.9℃，冬季严寒、夏季炎热，各地气温7月最高，平均为16.9～24.7℃，1月最低，平均为-9.3～-6.5℃，气温年较差大，达25.2～31.2℃。
1-2、降水宁夏年平均降水量166.9～647.3毫米，降水季节分配很不均匀，夏秋多、冬春少、降水相对集中。
春季降水仅占年降水量的12%～21%；夏季是一年中降水次数最多、降水量最大的季节。
1-3、风宁夏各地年平均风速为2.0～7.0米/秒春季各地大风日数最多，平均风速最大，冬夏次之，秋季大风日数最少，平均风速最小，常年以西北为主。
1-4、主要自然灾害大风、沙尘暴是宁夏较常见的气象灾害，常常摧毁农业设施及公共设施等，严重时还可摧毁建筑物、引发交通事故、对精密仪器、精细化工等也有着严重的破坏性影响。
2、基本要素分析：2-1 作业单位划分液压转向器制造过程共分为11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。
2-2 P-Q分析由于该厂自制的所有零部件均小于100KG,年产量均大于5000，自制零件有13种，属于多种类大批量生产，可按成组原则布置。
2-3生产工艺过程生产工艺工程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储阶段。
（1）零、组件自制与外购：液压转向器上的标准件、护盖、标牌等都采用外购的方法获得，入厂后由半成品库保存。
其它零件由本厂自制，其工艺过程见3-2 单个零件工艺过程图。
表中各工序加工前工件重量为：该工序加工后工件重量该工序材料利用率（2）标准件、外购件与半成品暂存：生产出的零、组件经车间内检验合格后，送入半成品库暂存。
定期订购的外协件均存放在半成品库。
（3）组装：在组装车间集中组装成液压转向器成品。
（4）性能试验：所有组装出的液压转向器均需进行性能试验，试验合格的成品送入成品库，试验不合格的返回组装车间进行修复。
物流管理专业的“设施规划与物流分析”课程设计规划
物流管理专业的“设施规划与物流分析”课程设计规划作者：刘铁男来源：《教育教学论坛》2015年第28期摘要：“设施规划与物流分析”是一门具有很强工程意义的课程，教学目标是培养学生的工程素质，而这种素质的培养不是简单课堂教学就能解决的。
本文将结合“设施规划与物流分析”课程自身性质，分析其教学目的、课程性质、教学任务在不同专业的差别，进而针对物流管理专业，规划其课程设计目的、课程设计内容和要求及课程设计成果形式。
关键词：物流管理专业；“设施规划与物流分析”；课程设计中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2015）28-0187-02“设施规划与物流分析”，在国内很多高校中的工业工程、物流工程及物流管理等专业都开设了这门课程。
它的前身是二次世界大战前的“工厂布置设计”课程，二战后课程名称曾改为“设施规划与物流分析”、“设施规划与物流”、“设施规划”、“设施规划设计”、“设施规划与物料搬运”、“物流设施规划”等。
一、“设施规划与物流分析”课程性质（一）设施规划是一个多学科交叉、边缘性学科“设施规划与物流分析”是相关学科交叉渗透和理论扩展的结果，不仅涉及到有关领域的专业技术，如：建筑、机械、通信、电气等工程专业；还涉及到经济、管理、心理学等社会科学。
正是由运筹学、技术经济学、基础工业工程、人机工程、生产运作与管理等相关学科的交叉渗透和理论扩展，设施规划学科才得以发展壮大。
因此，学生对这些学科相关内容的融合贯通和交叉应用变得非常必要和重要，这无疑对设施规划的教学提出了更高要求。
这些课程的相关内容，对于物流管理专业的学生来说，并没有全都学过，这种情况造成物流管理专业学生学习的困难。
（二）设施规划具有广泛的工程实践性如今，“设施规划与物流分析”的应用范围已从最初的制造系统布置扩展到仓库布置、服务系统布置，如学校、银行、医院、火车站、机场、办公室、超市商场、配送中心、物流园区等，同时也扩展到非传统布置，如：计算机主板上的插槽布置问题、机场登机门的布置问题、电路板上电子元件的布置问题、手机键盘的布置问题、飞机驾驶舱布置问题、各种机器的操作面板上按钮布置问题等。
