压力表接头螺纹规格
F-SPSA-C01 TCP真空压力表说明书
F-SPSA-C01 TCP真空压力表说明书1.商品名称：F-SPSA-C01 TCP真空压力表。
2.商品毛重：0.85kg。
3.物理测量：压力表。
4.表盘直径：100mm。
5.螺纹：M20*1.5(特殊规格可定制）。
6.材质：外壳镀铭铁，机芯、接头黄铜，内充油。
7.测量范围：-0.1-0.9MPA。
8.精度等级：1.6级。
9.控制方式：两位式缓行结点。
10.安装方式：径向。
11.重量：约800克。
12.F-SPSA-C01 TCP真空压力表使用环境条件：-5~55℃，相对湿度不大于85%;震动频率不大于25HZ，震幅不大于1mm。
13.温度影响：使用温度偏离20±5℃时，不大于4%/10℃。
14.F-SPSA-C01 TCP真空压力表接头的配备：压力表的接头大小根据表盘大小的不同而不同，一般的话表径40的接头是M10*1,表径50和60的是M14*1.5,表径100和150的是M20*1.5。
15.F-SPSA-C01 TCP真空压力表材质的选择：压力表的材质分为三种：1.一般压力表，铁壳、铜机芯、铜接头。
2.外壳不锈钢压力表，不锈钢壳、铜机芯、钢接头。
3.全不锈钢压力表，不锈钢壳、机芯和接头。
16.F-SPSA-C01 TCP真空压力表抗震情况选择：压力表根据抗震能力的不同分为一般压力表和耐震压力表，耐震压力表表内有充灌阻尼油（甘油和硅油）和配套缓冲装置。
17.F-SPSA-C01 TCP真空压力表安装方向的选择：压力表分为径向安装和轴向安装。
径向安装是指表盘和地面成要直方向的安装；而轴向安装则是表盘和地面成水平状态的安装。
18.F-SPSA-C01 TCP真空压力表不同精准等级的选择：大部分的压力表精准度等级为2.5或1.6级，只有精密压力表的精准度等级为0.4成0.25级。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
螺纹NPT、RC
M20×1.5---公制螺纹（如压力表螺纹是M20×1.5）1/2"---英制管螺纹,外径20.96mm,每寸［英）牙数14.不只是制式的不同的表达,螺纹也不一样！RC是英制密封管螺纹代号，牙型55度，锥度1：16.我国锥管螺纹等同于此标准NPT是美制密封管螺纹，牙型60度，锥度1：16，基本美国在用，我国很少见好像不是计算，帮你查的表牙14，螺距1.814，牙型高1.451，基准8.128，圈4.48，大径21.224，中径19.772，小径18.312就是锥管螺纹的意思。
3/4是四分之三英寸。
是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。
现在的国标规定ZG3/4〃螺纹内径是20毫米。
它的表示方法应该是:ZG3/4〃。
1/2NPT是0.5英寸锥管螺纹1/2NPT 所表达的意思:(1/2)锥管螺纹,14牙,NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，主要用於北美地区．国家标准可查阅GB/T12716-1991区别:一个是公制细牙螺纹,用螺距表示;一个是美制锥管螺纹,用每英寸内多少牙(我们俗话说的扣)来表示1/2NPT与1/4NPT接头有什么不同两种接头的螺纹都是属于美制一般密封管螺纹，它们的公称直径和牙数都不同。
1/2NPT--公称直径1/2英寸，每英寸牙数14，大径13.616mm，中径12.487mm，小径11.358mm1/4NPT--公称直径1/4英寸，每英寸牙数18，大径21.224mm，中径19.772mm，小径18.321mm。
1/2NPT,1/4NPT,3/4NPT,3/8NPT丝锥的大径和小径分别是多少？1/4NPT 大径13.158 小径11.446 RMB 173/8NPT 大径16.662 小径14.95 171/2NPT 大径20.955 小径18.631 243/4NPT 大径 26.441 小径 24.117 32。

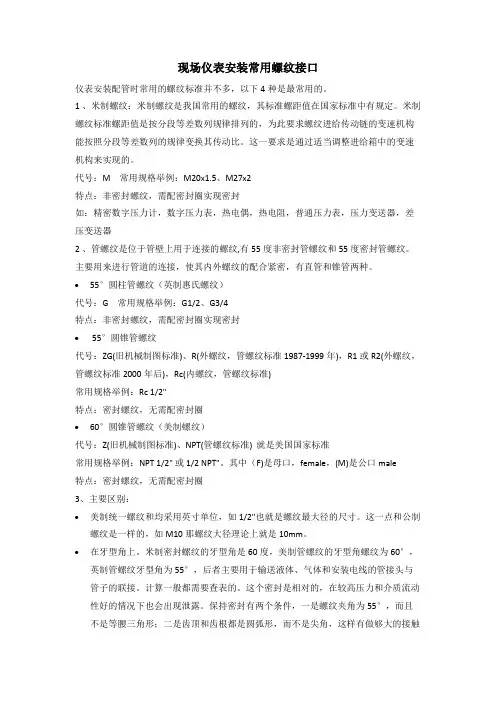

现场仪表安装常用螺纹接口
现场仪表安装常用螺纹接口仪表安装配管时常用的螺纹标准并不多，以下4种是最常用的。
1 、米制螺纹：米制螺纹是我国常用的螺纹，其标准螺距值在国家标准中有规定。
米制螺纹标准螺距值是按分段等差数列规律排列的，为此要求螺纹进给传动链的变速机构能按照分段等差数列的规律变换其传动比。
这一要求是通过适当调整进给箱中的变速机构来实现的。
代号：M常用规格举例：M20x1.5、M27x2特点：非密封螺纹，需配密封圈实现密封如：精密数字压力计，数字压力表，热电偶，热电阻，普通压力表，压力变送器，差压变送器2 、管螺纹是位于管壁上用于连接的螺纹,有55度非密封管螺纹和55度密封管螺纹。
主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
∙55°圆柱管螺纹（英制惠氏螺纹）代号：G常用规格举例：G1/2、G3/4特点：非密封螺纹，需配密封圈实现密封∙ 55°圆锥管螺纹代号：ZG(旧机械制图标准)、R(外螺纹，管螺纹标准1987-1999年)，R1或R2(外螺纹，管螺纹标准 2000年后)，Rc(内螺纹，管螺纹标准)常用规格举例：Rc 1/2"特点：密封螺纹，无需配密封圈∙60°圆锥管螺纹（美制螺纹）代号：Z(旧机械制图标准)、NPT(管螺纹标准) 就是美国国家标准常用规格举例：NPT 1/2" 或 1/2 NPT"。
其中（F)是母口，female，(M)是公口male特点：密封螺纹，无需配密封圈3、主要区别：∙美制统一螺纹和均采用英寸单位，如1/2"也就是螺纹最大径的尺寸。
这一点和公制螺纹是一样的，如M10那螺纹大径理论上就是10mm。
∙在牙型角上。
米制密封螺纹的牙型角是60度，美制管螺纹的牙型角螺纹为60°，英制管螺纹牙型角为55°，后者主要用于输送液体、气体和安装电线的管接头与管子的联接。
计算一般都需要查表的。
这个密封是相对的，在较高压力和介质流动性好的情况下也会出现泄露。
电接点压力表选型
注：当电流为1A时，工作电压应低于40V。 使用环境条件 工作温度范围 类型 介质 普通型、专用 型 耐蚀型 抗振型、耐蚀 抗振型 隔离式普通型 -25～55℃ V.H.4级 150℃以下 -40～70℃ 不大于90% V.H.3级 周围环境 -40～70℃ 不大于85% 相对湿度 抗工作振动性 能 V.H.3级 V.H.3级
1.5
1.5
5 M20×1.5 (*G3/8) (*G1/2")
Байду номын сангаас1.5
1.5
5
注:1)标有“*”的型号暂限于特殊订货 2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度) 接点装置电气参数及控制形式 触头功率 30VA(阻性负 载) 最高工作电压 220V D.C或 380V A.C 最大工作电流 1A 控制形式 上下限、双上 限、双下限
V.H.3级 隔离式耐蚀型 隔离式其它型 -40～70℃ 150℃以下 -25～55℃ V.H.4级
温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃(使用温度偏离20±5℃)
标度范围、精确度等级及接头螺纹尺寸
名称 类型 型号 (含全称或简称) 标度范围 MPa 指示 接通 YXC-100 *YXC-102 普通型 YXC-103 YXC-150 *YXC-153 YXCA-150 专用型 YXC-100-Z 抗振型 *YXC-102-Z YXC-103-Z *YXC-100B-F *YXC-102B-F 耐蚀型 *YXC-103B-F *YXC-150B-F *YXC-152B-F *YXC-100B-FZ *YXC-102B-FZ 耐蚀抗振型 *YXC-152B-FZ *YXC-153B-FZ 隔离式普通型 隔离式耐蚀型 隔离式抗振型 隔离式耐蚀抗 振型 YXCG-103 *YXCG-103-F YXCG-103-Z *YXCG-103FZ 0～0.16至60及 -0.1～0.06至 隔离式磁助电 2.4系列 接点压力表 0～0.6至60及 -0.1～0.5至2.4 系列 1.5 1.5 4 M42×2 (*G1") 1.5 1.5 5 0～0.6至60及 -0.1～0.5至2.4 系列 磁助电接点压 力表 0～0.16至60及 -0.1～0.06至 2.4系列 1.5 1.5 4 磁助电接点压 力表 0～0.1至60及 -0.1～0至2.4系 列 0～0.16至60及 磁助电接点氨 压力表 -0.1～0.06至 2.4系列 0～0.6至60及 -0.1～0.5至2.4 系列 2.5 2.5 4 0～至60及 -0.1～0.06至 2.4系列 1.5 1.5 4 断开 精确度等级 设定值 接头螺纹 尺寸
各类接头螺纹尺寸规格大全
各类接头"螺纹尺寸"介绍内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
压力表检定规则
天津市炳华节能技术有限公司压力表检定、调校规则一、压力表及其基本参数1.压力表：是专门测量流体介质压力的仪器，一般示值是相对于标准大气压的差值（表压起点为0）2.压力表主要结构：主要是指机械式弹簧压力表分类：指示机构：度盘、指针动力机构:弹簧管传动机构：拉杆（连杆）、扇形齿轮、中心齿轮、游丝辅助机构：表壳、压圈、表玻璃、螺钉、表盖3.压力表的主要规格a.按表盘外经分（mm）：40；50；60；75；100；150；200；250b.按测量范围（MPa）：0.1；0.16；0.25；0.4；0.6；1.0；1.6；2.5；4.0 ；即上限值 6.0；10；16；25；40；60；100c.按压力大小分：高压表（大于100）低压表（小于10）中压表（16-60）低压表（0.6-10）微压表（0.06-0.4）真空表（负值）d.按测量精度：4.0；2.5；1.6；1.0；0.4；0.25；0.16；0.1级，在表盘中间精度值外加一圆圈表示，其最大误差为精度值的百分数。
前四项为普通精度压力表；后四项为精密压力表，主要用于校准。
4.压力表示值单位：一般采用Mpa（兆帕斯卡）也有用Kpa（千帕）1Pa=1N/ m2（牛顿/平方米）1标准大气压=1033Kg/cm2=0.101325Mpa5.压力表接头：外径60mm及以下接头螺纹尺寸为M4*1.5(或M10*1)外径大于60mm接头螺纹尺寸为M20*1.5也有用英制管螺纹G1/4和G1/2或锥形管螺纹R1/4和R1/2个别压力表用美国标准：NPT1/2或NPT1/4二、压力表检定周期1.A类压力表（属强检器具）主要用于安全防护作用的压力表，用于锅炉、气缸、给水压力、空压机风仓、发电机油压、医用压力锅、报警、密封增压容器、有害有毒介质等。
其检查周期不大于6个月。
2.B类压力表主要用于生产工艺过程控制、生产线或设备上的压力表。
其检查周期由企业自定，一般为设备装置的检修期。
热工仪表常见螺纹及连接件
仪表接头的选型及申报物资计划
购买时注意事项
• 必须确知仪表本身的过程接口形式及螺纹规格（一般可从仪表的 说明书或选型样本上查到，若已安装到现场或仓库中有仪表实物， 则应实际测量进行核对） • 根据所安装仪表的接头形式及螺纹规格，按照压力等级，确定接 头生产厂家。 • 查找选型样本，按照耐压等级、连接形式（内、外螺纹）、连接 管径、连接螺纹查找对应接头规格 。 • 按照选型样本的要求要素正确完整填写规格（一般为代码），同 时在代码后注明耐压等级、连接形式（内、外螺纹）、连接管径、 连接螺纹。便于审核及物资采购核对。
螺纹规格 1/8 1/4 3/8 1/2 1 1- 1/2
螺纹规格 1/8 1/4 3/8 1/2 1 1- 1/2
引进制造的热工压力开关、变送器、测温元件常用 NPT 螺纹，其中最常见的为 1/4-18NPT， 1/2-14NPT 两种。
仪表接头的安装要点
1、正确的过程联结件选择是安装仪表的关键一步，一定要根据仪表 说明书上提供的过程接口形式及规格选配对应的过程接口连接件。 2、若没有仪表详细说明书，用游标卡尺和螺纹规可进行螺纹测量， 对照本文所列表格，即可得知其接口标准。 3、对于NPT螺纹连接件，一定要购买正规仪表阀门厂的标准产品， 一般压力低于 1MPa的气源管路所用仪表连接头，可选用国产铜 质仪表接头。生产该类仪表接头的中国厂商主要集中在江苏一带 的仪表阀门厂。而国外的低压（压缩空气管道用）接头生产厂家 主要有日本的CKD及SMC等品牌。 4、过程压力高于1MPa的仪表连接件，最好购买进口优质产品，其材 质为不锈钢。因为国产的不锈钢精加工技术尚不过关，接头容易 产生泄漏。专业生产各类仪表连接件的国外厂商主要有美国或新 加坡生产的SWAGELOK系列高压仪表管件接头，美国飞拖克集 团公司生产的FITOK系列高压仪表管件接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表接头螺纹规格
压力表接头螺纹规格
一、常用压力表接头螺纹规格
1、G1/8：1/8NPT（国标G1/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/8NPT，外寸径1.313mm
2、G1/4：1/4NPT（国标G1/4）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：1/4NPT，外寸径1.969mm
3、G3/8：3/8NPT（国标G3/8）：
外螺纹：英制内螺纹，公制外螺纹，英制外螺纹
每英寸：11.37mm
内螺纹：3/8NPT，外寸径2.477mm
二、NPT简介
NPT，National Pipe Thread，全称“美国国家水管螺纹”；它是利用一个NPT转换接头将螺纹受压管件上的美国螺纹转换成英制或公制螺纹，也就是将美国螺纹转换成英制螺纹或公制螺纹的接头。
其尺寸标准满足美国标准ANSI B1.20.1-1983。
NPT螺纹的特征：
①NPT螺纹的螺距是美制60度螺纹；
②NPT螺纹是一种允许接头之间存在密封性的接头；
③NPT螺纹的形状是一条三角楔状或栓形的半径螺纹，比英制半径螺纹少1/4或1/16英寸；
④NPT螺纹具有良好的拧紧性，可以与各种材料结合在一起，并且能够抵抗扭矩和拉伸力；
⑤NPT螺纹具有良好的密封性，可以在零维持可靠的密封性，具有抗渗透性，可有效地防止液体或气体的流动；
⑥NPT螺纹的尺寸规格也可以接受客户的特殊要求，可根据客户的要求，为客户量身定制各种尺寸以及材质的产品。
