测量电阻的几种方法
电阻测量的几种方法
由电阻定律R2=ρ· L
由几何知识S=
S
(D2-d2)
4
联立以上各式解得d=
D2 4LI2 I1
I1r1
答案：(1)30.35mm 3.206 mm (2)见规范解答图
(3)d= D2 4LI(2其中I1I1、I2为电流表A1、A2的读数)
I1r1
三、伏伏法
若电压表内阻已知,则可将其当作电流表、电压表和定值电阻
来使用。
1.如图甲所示,两电表的满偏电流接近时,若已知V1的内阻R1,
则可测出V2的内阻R2=
U2 U1
R 1。
2.如图乙所示,两电表的满偏电流IV1≪IV2时,V1并联一定值电
阻R0后,同样可得V2的内阻R2=
U2 。 U1 U1
R1 R0
【例证3】(2014·烟台模拟)(1)某同学用螺旋测微器测量
(5)在不损坏电表的前提下,将滑动变阻器滑片P从一端滑向另
一端,随滑片P移动距离x的增加,被测电阻Rx两端的电压U也随
之增加,下列反映U-x关系的示意图中正确的是
。
【规范解答】(1)由于电源电动势为4V,15 V的电压表量程太大,
读数误差太大,故电压表应选C;当电压表满偏时,电路中的最大
电流约为Im=R U
电阻R0后,同样可测得A2的内阻R2= I1 R1 R 0 。
I2
【例证2】(2014·桂林模拟)有一根细而均匀的导电材料样品, 截面为同心圆环,如图a所示,此样品长L约为3cm,电阻约为 100Ω,已知这种材料的电阻率为ρ,因该样品的内径太小,无法 直接测量。现提供以下实验器材： A.20等分刻度的游标卡尺 B.螺旋测微器 C.电流表A1(量程50 mA,内阻的准确值r1为100Ω) D.电流表A2(量程100 mA,内阻r2大约为40Ω) E.滑动变阻器R1(0～10Ω,额定电流为2 A) F.直流电源E(12V,内阻很小) G.导电材料样品R2(长L约为3cm,电阻R2约为100Ω) H.开关S,导线若干
测电阻的方法
测电阻的方法电阻是电学中的重要参数，它是用来限制电流流动的元件，也是电路中常见的元件之一。
在实际的电路应用中，我们经常需要测量电阻的数值，以便确保电路的正常工作。
那么，如何准确地测量电阻的数值呢？下面将介绍几种常见的测电阻的方法。
1. 用万用表测量电阻。
万用表是一种常用的电工仪器，它可以测量电阻、电压、电流等参数。
测量电阻时，首先将待测电阻与万用表的两个探针连接，然后选择电阻测量档位，读取显示屏上的数值即可得到电阻的大小。
需要注意的是，在测量电阻时，要确保待测电阻处于断电状态，以免影响测量结果。
2. 用桥式电路测量电阻。
桥式电路是一种常用的精密测量电阻的方法，它可以消除电源电压对测量结果的影响，提高测量的精度。
桥式电路由电阻、电容、电感等元件组成，通过调节电桥平衡，可以得到待测电阻的准确数值。
桥式电路测量电阻的原理比较复杂，需要一定的电路知识和实践经验。
3. 用示波器测量电阻。
示波器是一种常用的电子测量仪器，它可以显示电压随时间的变化情况。
在测量电阻时，可以将示波器连接到待测电阻上，通过观察示波器屏幕上的波形，可以得到电阻的数值。
需要注意的是，示波器测量电阻的原理是利用待测电阻和示波器内部的电阻、电容等元件组成的电路，因此在测量时要注意电路的影响。
4. 用数字电桥测量电阻。
数字电桥是一种高精度的测量仪器，它可以通过数字显示电阻的数值，具有测量精度高、操作简便等优点。
在测量电阻时，只需要将待测电阻连接到数字电桥上，然后按照操作说明进行操作，即可得到电阻的准确数值。
需要注意的是，数字电桥在测量时要注意环境温度、湿度等因素的影响，以确保测量结果的准确性。
总结。
以上介绍了几种常见的测电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，我们可以根据具体的需求选择合适的测量方法，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助，谢谢阅读！。
测量电阻的常用方法
测量电阻的常用方法测量电阻是电工和电子工程师常常需要进行的一项工作。
电阻是电路中的关键元件之一，用于限制电流流过的路径，保护其他元件免受过大的电流损坏。
在电子设备的设计、维修和故障排除过程中，准确测量电阻是必不可少的。
常见的测量电阻的方法有以下几种：1. 俩线法：这是最简单、最常用的电阻测量方法。
只需将电阻表的两个测试引线连接到待测电阻的两端，读取电阻表上的数值即可。
这种方法适用于大多数情况下，但在测量较小的电阻值时，电阻表的内阻会对测量结果产生影响，需要注意这一点。
2. 四线法：四线法是一种更精确的电阻测量方法，它能够消除测试引线的电阻对测量结果的影响。
该方法利用两对测试引线，一对用于施加电流，另一对用于测量电压。
通过测量电流和电压的比值，可以得到准确的电阻值。
四线法常用于测量较小的电阻值，以及对精度要求较高的测量。
3. 桥式法：桥式法是一种利用电桥原理来测量电阻的方法。
电桥是由四个电阻和一个电源组成的电路，通过调节不同的电阻值，使得电桥平衡，即电桥的两个对角线上的电压相等。
根据电桥平衡的条件，可以计算出待测电阻的值。
桥式法适用于测量较小的电阻值，且对精度要求较高的情况。
4. 数字万用表：数字万用表是一种多功能的测试仪器，可以用于测量电阻、电压、电流等多种参数。
它通常具有自动量程切换、高精度和易于读数的特点。
使用数字万用表测量电阻时，只需将测试引线连接到待测电阻的两端，读取显示屏上的数值即可。
数字万用表广泛应用于电子维修、电路设计和科学实验等领域。
除了以上常用的测量方法，还有一些特殊情况下的电阻测量方法，如使用交流电源测量电阻、利用示波器测量电阻等。
这些方法在特定的应用场景下有其独特的优势和适用性。
在进行电阻测量时，还需要注意一些常见的问题。
首先，应确保电路中没有其他电源或电流干扰。
其次，要选择合适的测量范围，避免过大或过小的测量范围导致测量结果不准确。
此外，还应注意测试引线的连接是否牢固，以及电阻表的使用方法是否正确。
万用表测量电阻的方法
万用表测量电阻的方法万用表是一种常用的电工测量工具，可以用来测量电阻、电压、电流等参数。
在实际工作中，经常需要用万用表来测量电路中的电阻数值。
接下来，我将介绍几种常用的方法来使用万用表测量电阻。
首先，我们需要了解电阻的基本概念。
电阻是指电流在通过导体时所遇到的阻碍，单位是欧姆（Ω）。
在电路中，电阻可以限制电流的流动，起到控制电路的作用。
因此，测量电阻值对于电路的正常工作非常重要。
方法一，直接测量法。
首先，将万用表的测量旋钮拨到电阻档位，然后将测量笔的两个探针分别接触电路中要测量的电阻两端，注意不要让探针接触到其他元件或导线。
等待一段时间，直到万用表显示的数值稳定下来，这个数值就是电路中的电阻值。
方法二，串联法。
如果电路中的电阻值比较大，直接测量可能会受到其他元件的影响，可以采用串联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个串联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
方法三，并联法。
与串联法相反，如果电路中的电阻值比较小，可以采用并联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个并联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
需要注意的是，无论采用哪种方法测量电阻，都需要保证电路处于断电状态，以免发生意外。
另外，在测量过程中，要确保探针与被测电阻的触点良好接触，避免因接触不良导致测量误差。
总结，万用表是一种非常实用的电工测量工具，可以用来测量电路中的电阻值。
通过直接测量法、串联法和并联法，可以准确地获取电路中的电阻数值，为电路的维护和故障排查提供了重要的参考数据。
在使用万用表测量电阻时，需要注意安全，保证测量准确性，以确保电路的正常工作。

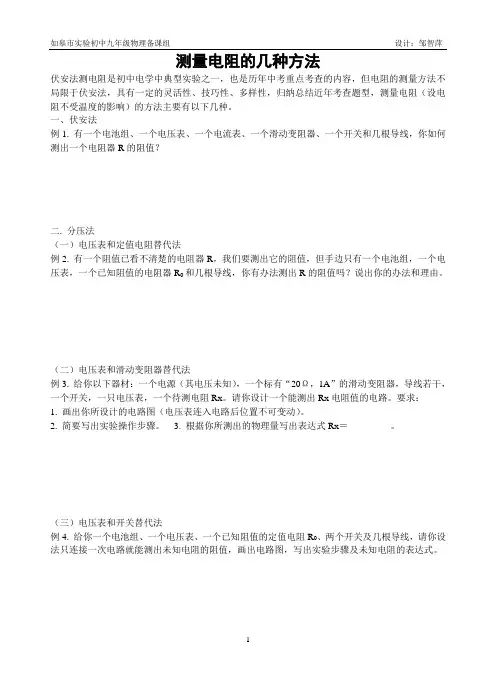

测量电阻的几种方法
测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。
一、伏安法例1. 有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值？二. 分压法（一）电压表和定值电阻替代法例2. 有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个电压表，一个已知阻值的电阻器R0和几根导线，你有办法测出R的阻值吗？说出你的办法和理由。
（二）电压表和滑动变阻器替代法例3. 给你以下器材：一个电源（其电压未知），一个标有“20Ω，1A”的滑动变阻器，导线若干，一个开关，一只电压表，一个待测电阻Rx。
请你设计一个能测出Rx电阻值的电路。
要求：1. 画出你所设计的电路图（电压表连入电路后位置不可变动）。
2. 简要写出实验操作步骤。
3. 根据你所测出的物理量写出表达式Rx＝_________。
（三）电压表和开关替代法例4. 给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻的阻值，画出电路图，写出实验步骤及未知电阻的表达式。
三. 分流法（一）电流表和定值电阻替代法例5. 现有电池组、电流表、开关、导线和一个已知阻值的定值电阻R 0，没有电压表，你如何测出被测电阻的阻值？（二）电流表和滑动变阻器替代法例6. 现有电池组、电流表、已知最大阻值的滑动变阻器、导线及开关，你如何测出被测电阻的阻值？方法一：方法二：（三）电流表和开关替代法例7. 有一个阻值看不清的电阻x R ，我们要测它的阻值，但手边只有一只电流表，一个已知阻值0R 的定值电阻，二个开关和几根导线：四、等效法例8.实验室中要测量一个阻值约为数百欧的电阻，能提供的器材有：干电池2个、电压表(量程0~3V 0~15V)滑动变阻器（100欧 2A ）和电阻箱（0~9999欧 5A ）各一个，开关、导线若干。

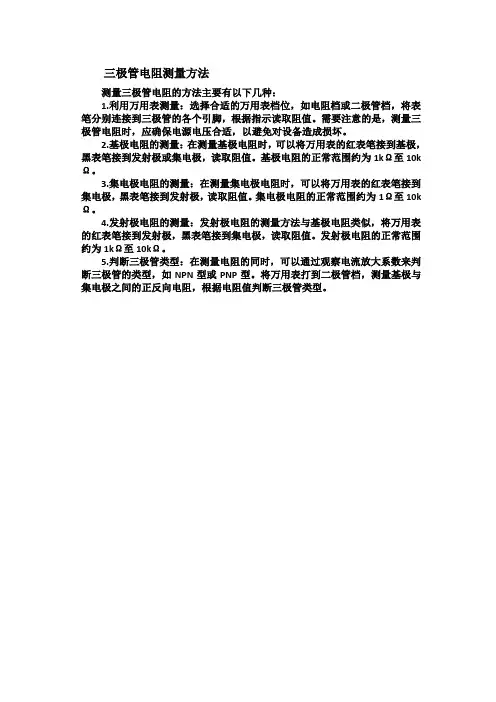

三极管电阻测量方法
三极管电阻测量方法
测量三极管电阻的方法主要有以下几种：
1.利用万用表测量：选择合适的万用表档位，如电阻档或二极管档，将表笔分别连接到三极管的各个引脚，根据指示读取阻值。
需要注意的是，测量三极管电阻时，应确保电源电压合适，以避免对设备造成损坏。
2.基极电阻的测量：在测量基极电阻时，可以将万用表的红表笔接到基极，黑表笔接到发射极或集电极，读取阻值。
基极电阻的正常范围约为1kΩ至10k Ω。
3.集电极电阻的测量：在测量集电极电阻时，可以将万用表的红表笔接到集电极，黑表笔接到发射极，读取阻值。
集电极电阻的正常范围约为1Ω至10k Ω。
4.发射极电阻的测量：发射极电阻的测量方法与基极电阻类似，将万用表的红表笔接到发射极，黑表笔接到集电极，读取阻值。
发射极电阻的正常范围约为1kΩ至10kΩ。
5.判断三极管类型：在测量电阻的同时，可以通过观察电流放大系数来判断三极管的类型，如NPN型或PNP型。
将万用表打到二极管档，测量基极与集电极之间的正反向电阻，根据电阻值判断三极管类型。
初中测电阻的六种方法
初中测电阻的六种方法
伏安法测电阻实验是初中物理最重要的实验之一，但除此方法外，还有几种测量电阻阻值的特殊方法。
测电阻的六种方法如下：
一、伏安法测电阻，一个电压表和一个电流表，通过选择内接法和外接法，就可以测一个未知电阻，常用的口诀是：大内偏大，小外偏小。
其意就是大电阻用内接法，测量值比真实值偏大，小电阻用外接法，测量值比真实值偏小。
二、安安法测电阻，两个电流表可以测电阻，但是前提条件是一个电流表内阻已知，是一个等效的电压表，这个电流表是并在待测电阻两边。
三、伏伏法测电阻，两个电压表也可以测待测电阻，但是前提是一个电压表内阻是已知量，这个电压表是一个等效的电流表，和待测电阻是串联关系。
四、等效法测电阻，用一个电阻箱和一个单刀双掷开关，利用流过电阻箱电流和流过待测电阻电流相等，可以用电阻箱读数等效为待测电阻阻值。
五、半偏法测电阻，通常有电流半偏和电压半偏，利用滑动电阻器第一次调节，让表满偏，第二次保持滑动电阻器位置不变，调节电阻箱，让表半偏。
六、电桥法测电阻，三个已知电阻和一个未知电阻构成先串再并的电路，调节阻值，让电流计示数为零，利用电势判断，分压关系求解待测电阻。
电阻测量的6种方法(一)
电阻测量的6种方法(一)电阻测量的6种直流电桥法•基本原理：根据电桥平衡条件，通过调节电桥的阻值和待测电阻相比较，来测量电阻的方法。
•优点：精度高，稳定性好，适用于较小的电阻测量。
•缺点：测量速度较慢，仪器复杂。
幅相测量法•基本原理：根据测量电桥的幅相差异，间接测量待测电阻的方法。
•优点：测量速度快，适用于较大范围的电阻测量。
•缺点：精度相对较低，受测量频率和环境干扰的影响较大。
恒流测量法•基本原理：通过恒定电流通过待测电阻后的电压变化，来测量电阻大小的方法。
•优点：简单易操作，适用于小电阻和大电阻。
•缺点：受测量电流的稳定性和待测电阻的温度漂移影响。
电压比例法•基本原理：通过测量待测电阻在电路中产生的电压，然后与已知电阻的电压进行比较，来测量电阻大小的方法。
•优点：简单方便，适用于大电阻和接触电阻的测量。
•缺点：精度相对较低，受电源和测量电压的波动影响。
串联电阻法•基本原理：通过将待测电阻与已知电阻串联，测量串联电阻的方法。
•优点：简单易操作，适用于小电阻的测量。
•缺点：受测量电流的波动和串联电阻的分压影响。
电桥法•基本原理：通过调节电桥的各个电阻值，使电桥平衡，然后根据平衡时的电桥条件来测量待测电阻的方法。
•优点：精度高，稳定性好，适用于小电阻和大电阻。
•缺点：仪器复杂，操作要求较高。
以上就是电阻测量的6种常用方法，通过选择合适的方法，我们可以准确地测量电阻的数值。
直流电桥法直流电桥法是一种常用的电阻测量方法，其基本原理是根据电桥平衡条件来测量电阻。
通过调节电桥的阻值和待测电阻进行比较，从而得到待测电阻的数值。
直流电桥法的优点在于精度高、稳定性好，适用于较小范围的电阻测量。
然而，其缺点是仪器复杂，测量速度较慢。
幅相测量法幅相测量法是一种间接测量待测电阻的方法，其基本原理是根据测量电桥的幅相差异来推导待测电阻的数值。
幅相测量法的优点在于测量速度快，适用于较大范围的电阻测量。
然而，其精度相对较低，受到测量频率和环境干扰的影响较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量电阻的几种方法
-CAL-FENGHAI.-(YICAI)-Company One1
测量电阻的几种方法
伏安法测电阻是初中电学中典型实验
之一，也是历年中考重点考查的内容，
但电阻的测量方法不局限于伏安法，具
有一定的灵活性、技巧性、多样性，归
纳总结近年考查题型，测量电阻（设电
阻不受温度的影响）的方法主要有以下
几种。
一、伏安法
例1. 有一个电池组、一个电压表、一
个电流表、一个滑动变阻器、一个开关
和几根导线，你如何测出一个电阻器R
的阻值
解析：1. 按图1所示电路图连接实验
电路；
图1
2. 闭合开关，三次改变R’的值，分别
读出两表示数；
3. 算出三次R的值，求平均值
3
321
RRRR
。
说明：这种方法的优点为：可多次测
量求平均值，以减小测量误差。缺点
是：因为电压表的分流作用，测量结果
偏小。
二. 分压法
（一）电压表和定值电阻替代法
例2. 有一个阻值已看不清楚的电阻器
R，我们要测出它的阻值，但手边只有
一个电池组，一个电压表，一个已知阻
值的电阻器R0和几根导线，你有办法
测出R的阻值吗说出你的办法和理由。
解析：1. 如图2所示，将被测电阻R
与已知电阻R0串联接入电路，先把电
压表并联接在R两端，测出电阻R两端
的电压U1。
4
图2
2. 将电压表拆下，与R0并联接入电路
测出电阻R0两端的电压U2。
3. 求解：由021RURU，得021RUUR。
说明：这种方法的缺点为：需要进行
两次电压表连接，实验时间加长。优点
为：测量较为准确，元件使用较少。
（二）电压表和滑动变阻器替代法
例3. 给你以下器材：一个电源（其电
压未知），一个标有“20Ω，1A”的滑
动变阻器，导线若干，一个开关，一只
电压表，一个待测电阻Rx。请你设计一
个能测出Rx电阻值的电路。要求：
1. 画出你所设计的电路图（电压表连
入电路后位置不可变动）。
2. 简要写出实验操作步骤。
3. 根据你所测出的物理量写出表达式
Rx＝_________。
解析1：电路如图3所示。
图3
2. ①如图3所示连接电路，将滑片移
到阻值为零的位置，记下电压表示数
U1。
②将滑片移到阻值最大位置，记下电
压表示数U2。
3. 求解：)(20212UUURx
说明：该方法的优点为：使用电器元
件少，连接简单。缺点是：因为电压表
的分流作用，测量结果偏小，且不能进
行多次测量求平均值以减小误差。
（三）电压表和开关替代法
例4. 给你一个电池组、一个电压表、
一个已知阻值的定值电阻R0、两个开关
及几根导线，请你设法只连接一次电路
就能测出未知电阻的阻值，画出电路
图，写出实验步骤及未知电阻的表达
式。
解析：1. 如图4所示连接好电路，闭
合“替代开关”S，记下电压表示数
U1；
图4
2. 断开“替代开关”，记下电压表示
数U2；
3. 求解：因为RURUU2021，所以
0
21
2
RUUUR
。
说明：该方法的优点为：使用电器元
件少，连接简单。缺点是：由于没有使
用滑动变阻器，电路中的电压表应该接
在较大的量程上，所以测量结果误差较
大。
三. 分流法
（一）电流表和定值电阻替代法
例5. 现有电池组、电流表、开关、导
线和一个已知阻值的定值电阻R0，没有
电压表，你如何测出被测电阻的阻值
解析：1. 如图5所示，将被测电阻R
与定值电阻R0并联接入电路，用电流
表测通过被测电阻R的电流I1；
图5
2. 将电流表拆下，与定值电阻串联接
入电路，测出通过定值电阻R0的电流
I2；
3. 求解：由021RIRI得012RIIR。
说明：这种方法的缺点为：需要进行
两次电流表连接，实验时间加长。优点
为：测量较为准确，元件使用较少。
（二）电流表和滑动变阻器替代法
例6. 现有电池组、电流表、已知最大
阻值的滑动变阻器、导线及开关，你如
何测出被测电阻的阻值
解析：方法一：1. 如图6所示，将被
测电阻与变阻器并联接入电路，滑片位
于阻值最大位置，先用电流表测出通过
变阻器电路I1；
图6
2. 将电流表拆下，与定值电阻串联接
入电路中，测出通过被测电阻的电流
I2；
3. 求解：因为'12RIRI，
所以'21RIIR
说明：该方法的定值电阻等效于一个
定值电阻，其缺点为：需要进行两次电
流表连接，实验时间加长。优点为：测
量较为准确，元件使用较少。
方法二：1. 如图7所示连接电路，滑
片位于阻值最小的位置，记下电流表示
数I1；
图7
2. 滑片位于阻值最大的位置，记下电
流表示数I2；
3. 求解：因为)'(21RRIRI
所以'212RIIIR。
说明：这种方法优点为：使用元件
少，操作简单；缺点是：不能进行多次
测量以减小误差。
（三）电流表和开关替代法
例7. 有一个阻值看不清的电阻xR，我
们要测它的阻值，但手边只有一只电流
表，一个已知阻值0R的定值电阻，二个
开关和几根导线：
1. 画出实验电路图。
2. 写出实验步骤。
3. 用测出量和已知量写出未知电阻
x
R
的表达式。
解析：因题中只有电流表可测出电
流，而无法测知电压，故可根据并联电
路电流分配规律求解（并联电路中电流
的分配跟电阻成反比）。
（1）实验原理图如图8。
11
图8
（2）实验步骤：
①按图8连接好电路
②将电路瞬时接通，进行试触，若电
流表指针偏转，不至过大，再接通电
路。
③先闭合1S断开2S，测出通过0R的电流
0I；再断开1S，闭合2S，测出通过x
R
的电
流xI。
④根据并联电路的分流规律进行计
算：
即：xxRRII//00
所以00)/(RIIRxx
说明：该方法的优点为：使用电器元
件少，实验操作简单。缺点是：由于没
有使用滑动变阻器，电路中的电流表应
先进行试触选择量程或接在较大量程
上，所以测量结果误差较大。
物理实验不仅能激发同学们学习物理
的兴趣，巩固所学的物理概念和规律，
更是培养动手能力和运用所学知识解决
实际问题能力的重要手段。随着新课标
的实施，对实验能力的要求越来越高，
测量电阻方法上的创新对拓展同学们运
用所学知识解决实际问题的能力是相当
有益的。纵观以上测量电阻的几种方
法，可归纳为：
1. 测电阻两端电压；
2. 测流过该电阻的电流；
3. 利用IUR求出电阻。
利用这几种方法不仅可以测出未知电
阻，还可以在电学计算中用此方法计算
电阻。
