第一章 绪 论
3、仪表的灵敏度、线性度、回差及分辨率（1）灵敏度 仪表的灵敏度是指其输出信号的变化 值与对应的输人信号变化值的比值。用数学形式表示，在某一点处仪表的灵敏度为
式中 S——在某一点处仪表的灵敏度； φ——仪表的输出信号； x—一仪表的输入信号。
S
=
lim
= d
x0 x
dx
第一章 绪 论
火电厂热工知识培训讲义
2020/7/12
第一章 绪 论
第一章 绪 论
第一章 绪 论
第一章 测量技术的基本知识
• 测量与误差 • 仪表的组成与分类 • 仪表的质量指标
第一章 绪 论
第一节 测量与误差
一、测量与误差 测量是利用某种工具并以实验或计算的方法获取被测参数数值的过程。具体说，是指被
测参数与预先确定的被测参数的“单位”进行比较，并获取比值的过程。
（1）接触电势:
接e触A电B势的(t大)小可=用下式K表Te示： ln
N A (t ) N B (t )
（2）示值比较检定法
这种方法是用标准表对被检定仪表进行检定。被检表和标准表同时测同一被测量，把标 准表的示值当成真值（约定真值），比较二者的示值以确定被检仪表有 关性能指标，这就是示值比较检定法。为保证检定工作的质量，一是要求标准表的
第二章 温度测量
第二章 温度测量
第二章 温度测量
第一节 热电偶测温 一、热电偶的测温原理
测量的基本公式如下：x = αUx 式中 x——被测参数（被测量) Ux——测量单位；
α——测量获得的比值，又称为测量值。
αUx是测量的结果。考虑到测量过程一般有误差存在，实际的关系式应该是 x ≈ αUx 测量过程有三要素：一是测量单位 ；二是测量方法 ；三是测量工具。
(整理)热工培训教材

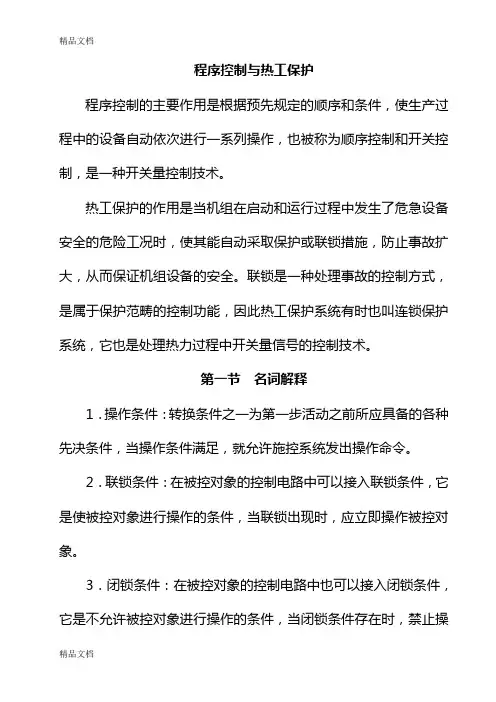

程序控制与热工保护程序控制的主要作用是根据预先规定的顺序和条件，使生产过程中的设备自动依次进行一系列操作，也被称为顺序控制和开关控制，是一种开关量控制技术。
热工保护的作用是当机组在启动和运行过程中发生了危急设备安全的危险工况时，使其能自动采取保护或联锁措施，防止事故扩大，从而保证机组设备的安全。
联锁是一种处理事故的控制方式，是属于保护范畴的控制功能，因此热工保护系统有时也叫连锁保护系统，它也是处理热力过程中开关量信号的控制技术。
第一节名词解释1．操作条件：转换条件之一为第一步活动之前所应具备的各种先决条件，当操作条件满足，就允许施控系统发出操作命令。
2．联锁条件：在被控对象的控制电路中可以接入联锁条件，它是使被控对象进行操作的条件，当联锁出现时，应立即操作被控对象。
3．闭锁条件：在被控对象的控制电路中也可以接入闭锁条件，它是不允许被控对象进行操作的条件，当闭锁条件存在时，禁止操作被控对象。
4．联动控制：它根据被控对象之间的简单逻辑关系，利用联锁条件和闭锁条件将被控对象的控制电路按要求互相联系在一起，以形成特定的逻辑关系，从而实现自动操作。
第二节设备一个完整的程序控制系统是将测量得到的开关量信号或将模拟量信号转换来的开关量信号输入到施控系统，施控系统按照生产过程操作规律所规定的逻辑关系，对这些信号进行综合与判断，然后输出开关量信号控制被控系统工作，完成生产过程所要求的控制操作。
一、开关量发送器开关量发送器主要有：行程开关、压力开关、差压开关、液位开关、温度开关等。
1、微动开关微动开关是利用微小的位移量完成开关触点的切换的，这种开关在行程开关中经常使用。
其工作原理示意图如下：微动开关就是靠加力片和弹簧片之间力的转换来完成位移量转换的，它与凸轮、杠杆等传动机构配合就能组成各种不同的开关。
2、行程开关行程开关采用直接接触的方法测量机械运动部件的极限位置，获得行程信息，并发出开关量信号。
一般的行程开关它有动静两个触点，动触点安装在机械的活动部件上，静触点安装在机械的不动件上。
电厂热工培训教材

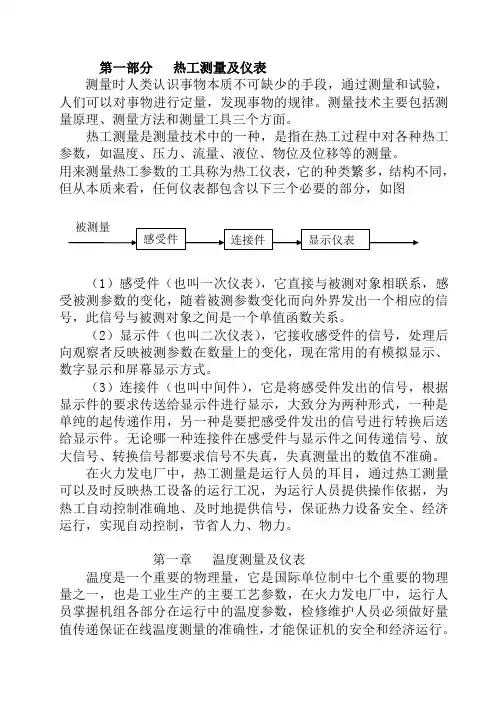

第一部分热工测量及仪表测量时人类认识事物本质不可缺少的手段，通过测量和试验，人们可以对事物进行定量，发现事物的规律。
测量技术主要包括测量原理、测量方法和测量工具三个方面。
热工测量是测量技术中的一种，是指在热工过程中对各种热工参数，如温度、压力、流量、液位、物位及位移等的测量。
用来测量热工参数的工具称为热工仪表，它的种类繁多，结构不同，但从本质来看，任何仪表都包含以下三个必要的部分，如图（1）感受件（也叫一次仪表），它直接与被测对象相联系，感受被测参数的变化，随着被测参数变化而向外界发出一个相应的信号，此信号与被测对象之间是一个单值函数关系。
（2）显示件（也叫二次仪表），它接收感受件的信号，处理后向观察者反映被测参数在数量上的变化，现在常用的有模拟显示、数字显示和屏幕显示方式。
（3）连接件（也叫中间件），它是将感受件发出的信号，根据显示件的要求传送给显示件进行显示，大致分为两种形式，一种是单纯的起传递作用，另一种是要把感受件发出的信号进行转换后送给显示件。
无论哪一种连接件在感受件与显示件之间传递信号、放大信号、转换信号都要求信号不失真，失真测量出的数值不准确。
在火力发电厂中，热工测量是运行人员的耳目，通过热工测量可以及时反映热工设备的运行工况，为运行人员提供操作依据，为热工自动控制准确地、及时地提供信号，保证热力设备安全、经济运行，实现自动控制，节省人力、物力。
第一章温度测量及仪表温度是一个重要的物理量，它是国际单位制中七个重要的物理量之一，也是工业生产的主要工艺参数，在火力发电厂中，运行人员掌握机组各部分在运行中的温度参数，检修维护人员必须做好量值传递保证在线温度测量的准确性，才能保证机的安全和经济运行。
第一节温度计一、名词解释（1）温度：温度是衡量物体冷热程度的物理量。
从能量角度来看温度是描述不同自由度间能量分析状况的物理量；从热平衡的观点看，温度是描述热平衡系统冷热程度的物理量。
它反映物体内部分子热运动的情况，分子热运行越快，物体的温度就越高，反之温度就越低。
DEH介绍 DEH培训课件(内部资料) 系统介绍 电厂 火电厂 维修 热工 热控 故障 解决方法
• DEH、BPC各自冗余的分布处理单元组成
• DEH、BPC数据共享 • DEH、BPC在同一个CRT上进行操作，显
示
XH/XDPS
新华公司系统业绩 • DCS 系统 • DEH 系统 • MEH 系统 • BPS 系统 • ETS 系统 • 其他
3.30/02
230 314 148 41 47 161
GV3 GV4
17.5% 65 90
G(%) %
200MW机组DEH阀门管理特性曲线（升程H-流量G）
GV1-4
GV1-2
3
4
（单阀控制）
（多阀控制）
单/多阀特性曲线
阀
门
管
理
最小热应力 最高效率
差
3%
单 阀
热 耗
多 阀
50
60
70
80
90
100
负荷－百分比
DEH系统功能－VT
阀门试验流量自动补偿 全行程阀门试验
4~20mA,1~5V,±5V模拟转换保护接线端子
开关量输出转换保护接线端子 开关量输入转换保护接线端子 回路控制卡转换保护接线端子
端 子 柜 常 规 配 置 24 块 端 子 卡
新华控制工程有限公司
XIN HUA CONTROL ENGINEERING Co.,Ltd
新华控制工程有限公司
XIN HUA CONTROL ENGINEERING Co.,Ltd
－－－基本保护功能
* 甩负荷预测。 * 转速>103％，关调门，转速>110％，关主汽门 * 功率不平衡控制。 * 103%、110%、机械超速试验。 * 新华所有DEH甩负荷转速飞升<7%额定转速，低于国内外 其他DEH产品 * 机组事故解列情况下，仍可维持3000转，不跳机。
华北电力大学600MW机组集控运行培训班 热控第一章 热工自动化基础
4. 时域法：是在对象的输入端加一阶跃扰动，记录响 应曲线，经数据处理求得对象的传递函数，这种方法 的特点是简单适用，因此为工程中所广泛采用。
25
North China Electric Power University

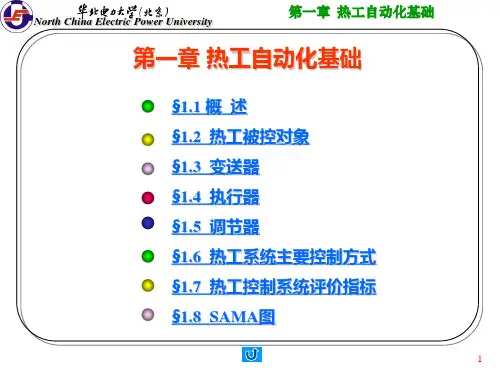

第一章 热工自动化基础
5. 频域法：用通过实验求得对象的频率特性来研究 对象的动态特性。但对一些惯性大的对象则因试验 时间很长而影响生产的正常进行，因此，这种频域 法用的较少。
North China Electric Power University
第一章 热工自动化基础
§1-1 概 述
2
North China Electric Power University
第一章 热工自动化基础
生产过程自动化是保持生产稳定、降低成本、 改进劳动条件、促进文明生产、保证生产安全和提 高劳动生产率的重要手段。
17
North China Electric Power University
第一章 热工自动化基础
4. CCS
单元机组协调控制系统（coordination control system，CCS）
协调控制是基于机、炉的动态特性，应用多变量 控制理论形成若干不同形式的控制策略，在机、炉控 制系统基础上组织的高一级机、炉主控系统。它是单 元机组自动控制的核心内容。
15
North China Electric Power University
第一章 热工自动化基础
2. AGC ： 自 动 发 电 控 制 系 统 ， （ automatic generation control System，AGC）
由于调速器为有差调节，因此对于变化幅度较 大、周期较长的变动负荷分量，需要通过改变汽轮 发电机组的同步器来实现，即通过平移调速系统的 调节静态特性，从而改变汽轮发电机组的出力来达 到调频的目的，称为二次调整。
热控专业培训资料
热控专业培训资料一、热工专业涉及到的领域：1、工业锅炉(包括供暖及生产用汽锅炉)热控系统监测及控制。
2、热网及换热站控制系统监测及控制。
3、净水厂、污水厂过程控制及监测。
4、变频软启控制系统（主要用在钢厂、铝厂各种电机控制、锅炉汽轮机组辅机控制、城市生活给水变频控制、水厂污水厂各种泵类控制）。
5、火电厂热控系统监测及控制。
二、热工自动化设计的任务热工自动化的设计任务，在于设计一套包括检测显示、自动调节、操作控制、信号保护等设备，组成一个完整的监视控制系统，以确保机组的安全、经济运行，并为改善值班人员的劳动条件，提高劳动生产率创造必要的条件。
它的内容一般包括以下四个方面：热工检测：用检测元件和显示仪表或其它自动化设备，对系统或设备的热工参量，或物理量（如温度、压力、流量、烟气成分分析）等，进行连续测量和显示，以供值班员监视生产情况，或为企业经济核算提供数据，为自动调节和保护提供检测信号。
自动调节：当对象工况改变即需要控制的参数偏离定值时通过自动调节设备，使某些被调量能自动地保持在所要求的范围内，保证工艺过程的稳定。
操作控制：对某一设备进行单个操作，或对某一工艺系统的多台设备按一定规律进行成组操作或程序控制。
热工信号、保护及联锁：当参数超过规定值时，发出声光信号，提醒值班员注意，采取有效措施，以保证正常生产，或自动地按一定顺序操作某些设备或紧急停止机组运行。
例如：汽包、过热器、再热器装有安全门，一旦这些压力升高到一定值，安全门自动开启，确保锅炉安全运行，汽包最重要的参数汽包水位，高一高二值、低一低二值报警。
低三值停炉，高三值自动打开自动放水门。
三、常用热工控制盘型号：1、火电厂仪表盘主要型号：KG-221、231、321、331，KGD-221，KGT-221、231、331、321(带操作台)，电动门控制箱及电源机柜 RJX,KXQ.2、工业用锅炉控制盘型号：KTX-221、231、321，KTZ-221、231、321、331.3、微机操作台：WCZT-2/4 TK-3非，也可根据用户需求选用其它控制台。
火力发电厂培训教材
火力发电厂培训教材4×60MW母管制火力发电机组培训教材设备原理篇编写: 徐伟2005年7月10日目录绪论10发电厂的生产过程简介10一、火力发电厂主要设备及其作用11二、火力发电厂主要生产过程12单元一系统分析16课题一锅炉设备及系统16一、锅炉本体部分介绍171. 锅炉的结构特点172. 锅炉的技术规范172.1主要参数172.2锅炉主要承压部件及受热面182.3锅炉安全门20二、锅炉汽水系统211、汽水系统的组成212、汽水系统及设备的特点和主要技术参数221. 汽包222. 水冷壁（上升管）223. 省煤器234. 过热器235. 汽水系统的工作流程24三、锅炉燃烧系统25(一)燃烧系统的组成25(二)燃烧系统各设备的特点和主要技术参数271. 煤粉燃烧器272. 弯头式水平浓淡燃烧器的工作原理29(三)燃烧的调整301. 燃烧调节的任务302. 燃料量与风量的调整303. 燃烧器配风工况的调整304. 锅炉运行调整的主要任务：315. 锅炉水位的调整316. 汽压和汽温的调整327. 锅炉燃烧的调整33四、锅炉风烟系统34(一) 风烟系统的作用及流程341. 作用342. 流程35(二) 风烟系统设备及运行35五、锅炉制粉系统39(一) 制粉系统组成39(二) 制粉系统各设备的特点和主要技术参数391. 磨煤机392. 给煤机403. 粗粉分离器414. 细粉分离器415. 给粉机416. 排粉机427. 输粉机438. 锁气器449. 煤粉管道及其附件4410. 防爆门44(三) 中间储仓式制粉系统的工作原理44(四) 中间储仓式制粉系统的出力调整45六、锅炉辅助系统451. 锅炉疏水系统452. 锅炉排污系统463. 锅炉点火系统464. 锅炉灰渣系统465. 锅炉除尘系统——电除尘器486. LD浓相气力输送泵517. 烟囱538. 压缩空气系统539. 工业冷却水系统54课题二汽轮机设备及系统55一、汽轮机本体介绍551. 汽轮机基本概念551.1汽轮机基本工作原理551.1.1冲动作用原理561.1.2反动作用原理561.2汽轮机的级及反动度561.2.1汽轮机的级561.2.2级的反动度571. C60—8.83/0.981型抽汽式汽轮机技术规范572. 抽汽机组回热抽汽参数(额定工况) 593. N60—8.83型冷凝式机组技术规范594. 凝汽机组回热抽汽参数(额定工况) 605. 调节保安系统的主要技术规范605.1 抽汽式机组调节保安系统的主要技术规范 606. 抽汽式、冷凝式汽轮机辅机技术规范626.1 凝汽器技术规范626.2 汽封加热器技术规范626.3 空气冷却器技术规范636.4 冷油器设备规范636.5 主油箱设备规范636.6 各油泵和排烟风机设备规范 636.7 泵类设备规范 646.8 盘车装置规范 646.9 轴加风机规范：65二、汽轮机结构及系统的说明651. C60—8.83/0.981型抽汽式汽轮机概述651.1转子、联轴器661.2喷嘴、隔板、隔板套、叶片661.3汽封671.4轴承671.5前轴承座671.6汽缸671.7盘车设备681.8自动主汽门681.9调节汽门与凸轮配汽机构692.热力系统692.1主热力系统流程692.2汽封系统692.3法兰螺栓加热系统702.4 疏水系统 702.5局部冷却系统703. N60—8.83型冷凝式汽轮机概述713.1 N60—8.83型冷凝式汽轮机结构概述及系统的一般说明71 3.2 转子 713.2 喷嘴组、隔板、隔板套 723.3 汽缸 723.4 调节汽阀与凸轮配汽机构733.5热力系统733.5.1主热力系统流程733.5.2 回热抽汽系统734. 调速保安系统概述744.1 调速系统的工作原理和系统介绍 744.1.1 基本原理745. 提高自动化水平功能796. 调速保安系统796.1 超速保护装置 796.2 危急遮断装置 806.3 电磁保护装置 806.4 调节汽阀危急遮断装置——单向阀807. 汽轮机组联锁保护817.1 汽轮机的保护 817.1.1机械液压保护装置817.1.2 汽轮机主保护——自动停机的条件817.1.3 汽轮机低油压联锁及低油压保护827.1.4 抽汽逆止门联锁保护827.1.5 高压加热器联锁保护827.1.8 其它附属动力设备联锁保护83一、汽轮机油系统831. 供油系统的作用: 832. 油系统的辅助部件85二、给水回热系统851. 给水回热系统的工作原理852. 给水回热系统的布置853. 回热系统各设备的结构特点和主要技术参数863.1 低压加热器863.1.1结构及参数863.1低压加热器运行维护注意事项863.2高压加热器884.1 给水系统 894.1.1 给水泵的作用、结构894.1.2 给水泵主要技术参数904.1.3 给水系统相关保护914.1.3.1高压给水母管低水压联锁914.1.3.2 给水泵跳闸联锁：914.1.3.3 给水泵保护联锁：913.1.3.4给水泵低油压联锁924.1.4热工方面保护924.2 除氧器系统924.2.1 给水除氧的意义934.2.2我厂化学监督规定，正常运行时水质控制标准如下表：93 4.2.2.1正常运行时控制标准934.2.2.2停、备用机组启动时水汽质量标准944.2.3 除氧方法和原理954.2.3.1热力除氧963.2.3.2化学除氧974.2.4 除氧器的作用984.2.3.2除氧器相关保护98(四) 轴封系统991. 轴封系统的作用和组成992. 汽封的工作原理99(五) 汽封的结构100(六) 轴封系统的特点和主要参数100(七) 凝汽设备及凝结水系统1011. 凝汽设备的作用及组成1011.1 凝汽器1011.1.1凝汽器的作用1011.1.2凝汽器的基本构造. 1011.1.3凝汽器的工作过程1021.2抽汽系统——水环真空泵1021.2.1抽汽系统的任务：1021.2.2水环式真空泵系统组成1021.2.2工作过程1031.2.3 水环式真空泵的工作原理1031.3凝结水系统的各子系统1041.4 凝结水系统调节与保护104(八) 主蒸汽系统105课题三电气设备及系统106一、电力系统概述1061. 发电厂、变电站及电力系统1062. 电力系统与电力网1063. 电力生产的特点1074. 电力系统的运行要求1075. 电力安全生产1076. 变电站1087. 发电厂、变电站电气设备概述1097.1 主要电气设备 1097.2二次设备111二、电气接线和装置1111. 电气接线1122. 配电装置1123. 电气设备的主要参数1124. 电力网和用电设备的额定电压113(一) 发电机的结构特点1161. 发电机概述1161.1发电机规范1161.2 发电机永磁机规范 1171.3 发电机交流励磁机规范 1172. 发电机结构1182.1 定子 118(二) 变压器1191. 变压器的结构特点1191.1 主变、高备变、高厂变设备技术规范 1201.2 各厂用变设备规范 1202. 变压器的作用及基本原理1212.1 作用 1212.2 变压器的基本原理：1212.3 变压器分类1222.4 变压器的基本结构 1222.4.1铁芯1222.4.2 绕组1222.4.3 油箱及变压器油1232.4.4 其他附件1232.4.4.1 油枕(储油柜) 1232.4.4.2 气体继电器1232.4.4.3安全气道——压力释放阀（防爆门）124 2.4.4.4 绝缘套管1242.4.4.5温差滤过器——净油器1242.4.4.6 调压装置—无励磁调压分接开关1242.4.5 变压器的铭牌数据1242.4.5.1 型号1242.4.5.2 变压器的主要技术规范125三、电气主接线系统1261、电气主接线的基本要求：1262、电气主接线的作用及基本类型1272.1主接线的作用1272.2主接线的基本类型1273、本机组主接线系统及厂用电系统概述1281. 110KV系统1282. 10KV系统 1283. 6KV系统1294. 400V系统1294.3 化水系统 1294.4 除尘系统 1294.5 输煤系统 1304.6 除灰系统 130四、发电机励磁系统130五、发电机同期系统134㈠同期系统的作用134(二) 同期系统的工作原理1351、合闸部分1352、调频部分1363、调压部分1364、电源部分137六、电力系统其他知识介绍1371. 电力系统中性点1372. 电力系统短路及计算1373. 开关电器1384. 母线、绝缘子、电力电缆1395. 配电装置1406. 保护接地1407. 过电压及过电压保护设备1418. 操作电源1429. 测量监察回路14310. 控制回路14411. 信号回路14412. 同期回路14513. 二次回路接线图146课题四仿真机系统原理简介147四、4×60MW母管全范围仿真系统总体原则151五、本仿真机的总体目标151六、本仿真机仿真对象概况1521. 电气系统1522. 锅炉系统1533. 汽机系统1534. 热控系统153绪论发电厂的生产过程简介发电厂是把其它形式的能量(如燃料的化学能、水能、风能、原子能等一次能源)转换为电能的特殊工厂。
热控培训 可下载 可修改 优质课件
压力表按其测量精确度，可分为精密压力表、一般压力表。精密压力表的测 量精确度等级分别为0.1、0.16、0.25、0.4级，一般压力表的测量精确度等级分 别为1.0、1.6、2.5、4.0级。
压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表 及高压表。低压表用于测量0~6MPA压力值，中压表用于测量10~60MPA压力值 ，高压表用于测量100MPA以上压力值。
非接触式温度仪表包括红外测温仪表（红外法）、光学温度计（ 亮度法）、光电温度计（亮度法）、比色温度计（比色法）和辐射温度 计（辐射法）。
（二）压力 压力是工质热力状态的主要参数之一。对保证压力测量的准确性对于机组安
全，经济运行有重要意义。例如主蒸汽压力、凝汽器真空等，都是运行中需要连 续测量监视的重要参数。此外，差压测量还广泛应用在液位和流量测量中。
金属热电阻的电阻值随温度上升而增大，常用的有铂热电阻 （测温范围为-200～＋850℃）、铜热电阻（-50～＋150℃）和 镍热电阻（-60～＋180℃）3种。
（2）热电偶
热电偶测温的基本原理是热电效应。把任意两种性质不同的导体或半导体连接成闭合回路，如 果两接点的温度不同，在回路中就会产生热电动势，形成热电流，这就是热电效应。
压力表按其显示方式分：指针压力表、数字压力表。
最常用的的指针压力表是弹簧管压力表，结构如图
1—弹簧管 2—游丝 3—指针 4—小齿轮 5—扇形齿轮6—自由端 7—连接杠杆 8—支点 9—固定端
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。管子截面 呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相 通；另一端是封闭的自由端，与杠杆连接。压力越高，自由端向 上翘起的幅度越大。这一动作经过杠杆、扇形齿轮、小齿轮的传 动，使指针偏转一个角度，在刻度盘上指示出压力高低。当被测 介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
