钢筋直螺纹 环规止规
通止规检验判定标准
通止规检验判定标准
通止规检验标准一般是通规组配进工件内孔止规不进内孔代表工件合格，检测螺丝的话是环规。
《普通螺纹量规与检验》标准总则规定内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹，外螺纹止规不允许进入2牙，对产品的螺纹小于3 牙，止规不允许进入螺纹，螺纹校对规通常分为TS校对规和ZS校对规，其功用是对在用的螺纹环规进行校对，TS校对规校对通端螺纹环规不过两扣，判为合格，ZS校对规校对止端螺纹环规不过两扣，也判定为合格。
法律依据
《检验检测机构资质认定管理办法》
第二条本办法所称检验检测机构，是指依法成立，依据相关标准或者技术规范，利用仪器设备、环境设施等技术条件和专业技能，对产品或者法律法规规定的特定对象进行检验检测的专业技术组织，本办法所称资质认定，是指市场监督管理部门依照法律、行政法规规定，对向社会出具具有证明作用的数据、结果的检验检测机构的基本条件和技术能力是否符合法定要求实施的评价许可。
第三条在中华人民共和国境内对检验检测机构实施资质认定，应当遵守本办法，法律、行政法规对检验检测机构资质认定另有规定的，依照其规定。
第九条申请资质认定的检验检测机构应当符合以下条件：
（一）依法成立并能够承担相应法律责任的法人或者其他组织；
（二）具有与其从事检验检测活动相适应的检验检测技术人员和管理人员；（三）具有固定的工作场所，工作环境满足检验检测要求；
（四）具备从事检验检测活动所必需的检验检测设备设施；
（五）具有并有效运行保证其检验检测活动独立、公正、科学、诚信的管理体系；（六）符合有关法律法规或者标准、技术规范规定的特殊要求。
钢筋滚轧直螺纹套筒连接作业指导
滚轧直螺纹钢筋套筒连接施工作业指导一、编制说明滚轧直螺纹钢筋连接技术是根据钢材冷作硬化原理，利用相对固定的滚丝轮对钢筋进行滚轧，提高滚轧后螺纹的综合机械性能，从而达到与钢筋母材等强。
滚轧直螺纹按照其成形方式的不同可分为：剥肋滚轧直螺纹、直接滚轧直螺纹、压肋滚轧直螺纹三种形式。
为保证钢筋套筒连接的丝头加工、接头连接在受控状态下按规定的程序和要求进行，根据×××项目施工图说明、设计要求和施工规范，钢筋d≥16（具体多大直径采用直螺纹套筒连接，需结合业主、监理要求）采用直螺纹套筒连接，特制定本作业指导书。
本指导书编制依据：1.《铁路混凝土工程钢筋机械连接技术暂行规定》（铁建设[2010]41号）2.《钢筋机械连接技术规程》（JGJ107-2010）3.《滚轧直螺纹钢筋连接接头》（JG163-2004）4.《钢筋机械连接用套筒》（JG/T 163-2013）二、适用范围本作业指导规定了套筒出厂要求、车丝质量要求、车丝工艺流程、钢筋与套筒连接流程及检验标准等。
本作业指导书适用于钢筋直螺纹套筒连接施工指导。
三、施工前准备（一）设备调试1.根据所加工的钢筋规格、直径选用滚压轮型号；用调整试棒调整滚丝头内孔最小尺寸，然后更换相应规格的涨刀环，并调整好直径尺寸。
2.调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度。
并检查限位器是否灵敏。
3.打开润滑液开关，保证水流能够平稳流出。
4.设备安装必须平稳，机床主轴轴心线应处于水平位置。
（二）技术准备1.凡参与接头施工的操作工人，技术管理和质量管理人员，均应参加技术培训；操作工人应经考核合格后持证上岗。
2.做好技术交底。
（三）材料选择1.材料的品种规格，套筒的规格、型号以及钢筋的品种规格必须符合国家相关规范要求。
2.操作人员须对每批进场钢筋，按不同规格进行施工前的接头连接检验（试连接），合格后方可在工程中进行施工。
四、材料要求1、钢筋钢筋应符合现行国家标准及设计要求，应有产品合格证、出厂检测报告及进场复验报告。
螺丝通止规
螺丝通止规分为螺纹塞规和螺纹环规两种，是检测螺丝是否合格的计量器具。
1.螺纹塞规是测量内螺纹尺寸的正确性的工具，同一个规格有两端作为一套
同时使用，分别是通规和止规。
用通规试拧，如果不能拧进就不合格，此时就不必要用止规了，因为它已经是不良品了。
用通规试拧，如果能够拧进，再用止规拧，如果止规不能拧进或只拧进一两个牙规那就是合格。
2.螺纹环规是测量外螺纹尺寸的正确性的工具。
只有当通规能与工件外螺纹
旋合通过，而止规只与工件外螺纹部分旋合，且旋合量不超过两个螺距时，可判定该外螺纹合格；除此之外可判定外螺纹尺寸不合格。

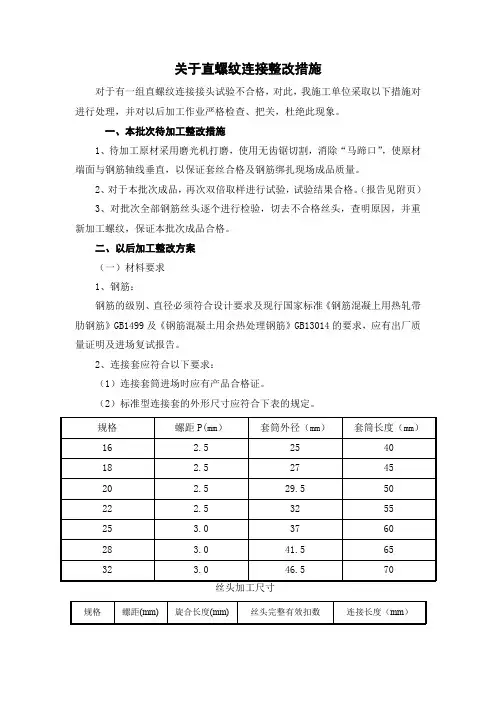

钢筋直螺纹连接不合格整改方案
关于直螺纹连接整改措施对于有一组直螺纹连接接头试验不合格，对此，我施工单位采取以下措施对进行处理，并对以后加工作业严格检查、把关，杜绝此现象。
一、本批次待加工整改措施1、待加工原材采用磨光机打磨，使用无齿锯切割，消除“马蹄口”，使原材端面与钢筋轴线垂直，以保证套丝合格及钢筋绑扎现场成品质量。
2、对于本批次成品，再次双倍取样进行试验，试验结果合格。
（报告见附页）3、对批次全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹，保证本批次成品合格。
二、以后加工整改方案（一）材料要求1、钢筋：钢筋的级别、直径必须符合设计要求及现行国家标准《钢筋混凝上用热轧带肋钢筋》GB1499及《钢筋混凝土用余热处理钢筋》GB13014的要求，应有出厂质量证明及进场复试报告。
2、连接套应符合以下要求：（1）连接套筒进场时应有产品合格证。
（2）标准型连接套的外形尺寸应符合下表的规定。
规格螺距P(mm）套筒外径（mm）套筒长度（mm）16 2.5 25 4018 2.5 27 4520 2.5 29.5 5022 2.5 32 5525 3.0 37 6028 3.0 41.5 6532 3.0 46.5 70丝头加工尺寸规格螺距(mm) 旋合长度(mm) 丝头完整有效扣数连接长度（mm）16 2．5 20 8扣4018 2．5 22.5 9扣4520 2．5 25 10扣5022 2．5 27.5 11扣5525 3 30 10扣6028 3 32.5 11扣6532 3 35 12扣70（3）用螺纹通、止环规检查螺纹的中径尺寸和钢筋端头螺纹有效长度：通环规应能顺利地旋入螺纹并达到旋合长度，且通环规端外露丝扣不应多于一扣，也不得少于半扣，而止环规只允许部分旋入，旋入长度不应超过3倍螺距。
（4）连接套应分类包装存放，不得混淆和锈蚀。
（二）、主要机具钢筋套丝机、止环规、通环规、丝头卡板。
（三）、作业条件1、操作工人（包括套丝的工人）必须经过专门培训，并经考试合格后持证上岗。
钢筋直螺纹接头
第四章钢筋工程第4节钢筋直螺纹接头1.适用范围公路工程及市政公用工程钢筋连接钢筋直螺纹接头施工2.施工流程检验台略詢期址阔—►陰管进场—►I工艺试輕取徉试釜令格fg—►g®3.控制要点（为更能说清楚，可以图文并茂，也可不插）3.1钢筋下料钢筋切口端面应与钢筋轴线基本垂直，宜用切断机和砂轮切断，钢筋头部不能呈马蹄形和挠曲，出现挠曲时应调直，不得用气割下料。
3.2钢筋直螺纹加工必须使用合格滚丝机加工钢筋端头螺纹。
螺纹的牙形、螺距等必须与连接套牙形、螺距一致。
加工钢筋端头螺纹，应采用水溶性润滑液，不得使用油性润滑液。
钢筋丝头商都应满足产品设计要求，极限偏差应为0〜2P。
二、公路篇为防止堆放、吊装、搬运过程弄脏或碰坏钢筋头螺纹，要求检验合格后的钢筋端头戴上保护帽或拧上连接套，钢筋班组人员应每日进行检查，发现缺少保护帽及时补充。
3.3钢筋连接连接钢筋时，钢筋规格和连接套筒的规格应该一致，并确保钢筋和连接套筒的丝扣干净完好无损。
直螺纹套筒在连接时应根据丝牙不同形式采取相应的拧紧方式（具体详见附图3、4）。
钢筋连接时应用工作扳手将丝头在套筒中央位置顶紧。
钢筋接头拧紧后应用力矩扳手按不小于表3中的拧紧力矩值检查。
3.4注意事项钢筋丝头加工与接头安装应经工艺检验合格后方可进行。
加工钢筋丝头时应采用水溶性切削润滑液，当气温低于o°c时应有防冻措施，不得在不加润滑液的情况下套丝。
钢筋弯折点与接头端头距禺不宜小于200mmo接头拼接时用管钳扳手拧紧，应使两个丝头在套筒中央位置相互顶紧。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下列规定：--接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内II级接头的接头百分率不应大于50%；I级接头的接头百分率可不受限制。
--接头宜避开有抗震设防要求的框架的梁端、柱端钢筋加密区;当无法避开时，应采用I级接头或II级接头，且接头百分率不应大于50%。

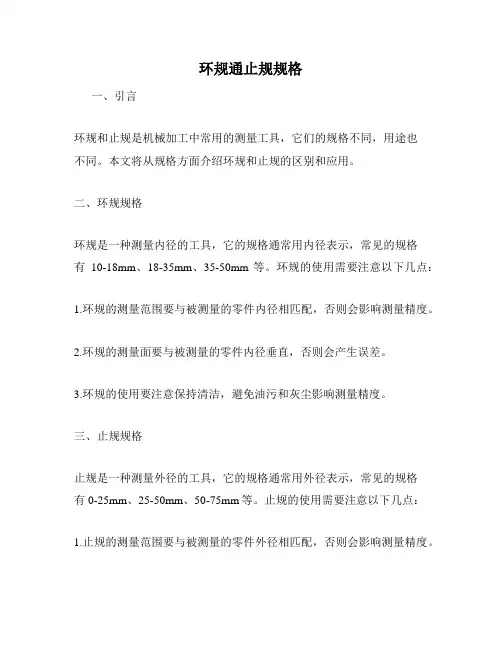

环规通止规规格
环规通止规规格
一、引言
环规和止规是机械加工中常用的测量工具，它们的规格不同，用途也
不同。
本文将从规格方面介绍环规和止规的区别和应用。
二、环规规格
环规是一种测量内径的工具，它的规格通常用内径表示，常见的规格
有10-18mm、18-35mm、35-50mm等。
环规的使用需要注意以下几点：
1.环规的测量范围要与被测量的零件内径相匹配，否则会影响测量精度。
2.环规的测量面要与被测量的零件内径垂直，否则会产生误差。
3.环规的使用要注意保持清洁，避免油污和灰尘影响测量精度。
三、止规规格
止规是一种测量外径的工具，它的规格通常用外径表示，常见的规格
有0-25mm、25-50mm、50-75mm等。
止规的使用需要注意以下几点：1.止规的测量范围要与被测量的零件外径相匹配，否则会影响测量精度。
2.止规的测量面要与被测量的零件外径垂直，否则会产生误差。
3.止规的使用要注意保持清洁，避免油污和灰尘影响测量精度。
四、环规和止规的应用
1.环规和止规常用于机械加工中的测量和检验，如车削、铣削、钻孔等。
2.环规和止规也常用于制造和维修精密仪器、仪表等领域。
3.环规和止规还可以用于测量管道、轮轴、轴承等零部件的内径和外径。
五、结论
环规和止规是机械加工中常用的测量工具，它们的规格不同，用途也
不同。
在使用环规和止规时，需要注意保持清洁、匹配测量范围和垂
直测量面，以保证测量精度。
直螺纹套筒规范..
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度≤50 ±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表 2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹加工质量控制措施
SM广场二期（安泰佳苑）3#5#6#7#楼及地下车库工程钢筋直螺纹连接质量控制措施编制单位：重庆海博建设有限公司目录一、编制依据： (2)二、工程概况及特点 (2)三、钢筋加工 (4)一）、钢筋配料 (4)二）.后台直螺纹丝头加工质量控制 (4)三）、操作要点及技术措施 (6)四、安全保证措施 (15)一、编制依据：《建筑机械使用安全技术规程》JGJ33-2012《钢筋机械连接通用技术规程》（JGJ107-2010）《滚轧直螺纹钢筋连接接头》JG163-2004现行国家有关规范、规程、技术、质量检验标准；二、工程概况及特点第一节总体简介序项目内容号1 工程名称SM广场二期（安泰佳苑）3#5#6#7#楼及地下车库工程2 工程地址渝北区冉家坝余松一支路3 建设单位菲华置业（重庆）有限公司4 设计单位中煤科工集团重庆设计研究院5 监理单位重庆新鲁班工程监理有限公司6 质量监督单位重庆市渝北区工程质量监督站7 施工总承包单位重庆市海博建设有限公司8 合同工期630天9 合同质量目标优质结构（三峡杯、巴渝杯）第二节建筑设计简介序项目内容号1 建筑功能民用商业2 建筑特点高层住宅建筑总建筑面积122254.39㎡占地面积约14800㎡3 建筑面积（㎡）地下建筑积22655.15㎡地上建筑积99599.24㎡地下车库地下-3层/-2层/-1层43#楼地上34层/98.6m 地下吊1F/-3F390户5#楼地上34层/98.6m 地下吊1F/-2F256户6#楼地上33层/95.7m 地下吊1F/-2F254户7#楼地上34层/98.6m 地下吊1F/-3F264户5建筑层高地下部分层高（m）地下-1层 3.5地下-2层 3.5地下-3层 3.5 地上部分层高（m）首层商业 3.6二层商铺 3.6主楼标准层 2.9电梯机房 5.08 建筑防火耐火等级车库、3#一级，5#、6#、7#二级9 墙面保温胶粉聚苯颗粒保温浆料外装修外墙装修仿石涂料、干挂石材门窗工程隔热金属多腔密封型材（5中透光Low-E+9A+5透明）门窗屋面工程不上人屋面上人屋面SBS改性泥清防水卷材、B1级挤塑聚苯乙烯泡沫塑料内装修顶棚白色乳胶漆住宅地面全轻混凝土内墙车库内墙：内墙涂料裙楼：白色腻子墙面住宅：水泥砂浆墙面公共部分：玻化面砖墙面楼梯间瓜米石面层公用部分玻化砖面层防水工程地下P6/P8钢筋砼自防水，APF防水卷材屋面APF防水卷材厨房、卫生间JS聚合物涂抹防水屋面防水等级二级序号项目内容1 结构形式基础结构形式主楼：桩基、独立基础、筏形基础、条形基础裙楼：桩基主体结构形式框架剪力墙结构-核心筒结构裙楼框架结构屋盖结构形式地下车库：板柱结构主楼楼层：梁板结构3 地基持力层以下土质类别砂岩设计地基持力层基岩岩石饱和抗压强度标准值：3#楼：frk≥10.752MPa；5#楼：frk≥30.734 MPa；6#楼：frk≥30.724MPa；7#楼：frk≥17.170 MPa；4 地下防水混凝土自防水S8、S6材料防水APF改性泥清防水卷材5混凝土强度等级部位地下室部分：基顶~267.75为C40，267.75~屋面为C30。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋直螺纹环规止规
摘要：
一、钢筋直螺纹的简介
二、环规和止规的作用及使用方法
三、钢筋直螺纹的检测标准
四、实际应用案例
五、总结
正文：
一、钢筋直螺纹的简介
钢筋直螺纹是一种连接钢筋的方法，通过将两根钢筋的端部加工成直螺纹，使它们能够相互连接。
这种连接方法具有连接强度高、抗震性能好、施工方便等优点，被广泛应用于建筑、桥梁、水利等领域。
二、环规和止规的作用及使用方法
在钢筋直螺纹连接中，环规和止规是用来检测钢筋直螺纹连接质量的常用工具。
环规用于检测钢筋的螺纹直径，止规用于检测钢筋的螺纹长度。
使用时，首先将环规和止规的测量端分别插入钢筋的螺纹中，然后观察两个工具的读数，判断钢筋的螺纹是否符合标准要求。
三、钢筋直螺纹的检测标准
根据我国相关标准规定，钢筋直螺纹的螺纹直径应符合设计要求，螺纹长度应大于等于钢筋直径的1/2。
同时，钢筋直螺纹连接的抗拉强度应不低于钢筋抗拉强度的80%。
在实际工程中，应根据具体设计要求和施工条件，对钢筋
直螺纹连接质量进行检测。
四、实际应用案例
某桥梁工程中，钢筋直螺纹连接质量的检测采用了环规和止规。
通过对钢筋螺纹直径和长度的检测，以及对连接抗拉强度的测试，确保了钢筋直螺纹连接的质量，提高了桥梁的安全性能和使用寿命。
五、总结
钢筋直螺纹连接是建筑工程中常用的一种连接方式，其质量检测对于确保工程安全具有重要意义。
