铅电解精炼的基本原理
铅电解精炼的基本原理 This model paper was revised by the Standardization Office on December 10, 2020
一、铅电解精炼过程的电极反应
铅电解精炼时属于下列的电化学系统
阴极电解液阳极
Pb(纯) Pb(含杂质)
由于电解液的电离作用，形成Pb2+、H+阳离子和SiF62-、OH-阴离子：
PbSiF
6= Pb2++ SiF
6
2-
H 2SiF
6
= 2H++ SiF
6
2-
H
2
o=H++ OH-
由电化学系统分析，当通入直流电后，各种离子将作定向运动，阳离子奔向阴极，阴离子奔向阳极，电解液中的阴离子SiF62-、OH-向阳极移动，阳离子Pb2+和H+向阴极移动，与此同时，在电极与电解液的界面上，发生相应的电化学反应(即电极反应)，在阳极上可以进行下列反应：
Pb-2e= Pb2+
2 OH—2e= H
2O+1/2O
2
SiF
62-—2e= SiF
6
同时，SiF
6+H
2
o= H
2
SiF
6
+1/2O
2
实际上，在正常的电解条件下，只发生Pb—2e= Pb2+反应，而不发生OH-和SiF
6
2-离子的放电。
在阴极上，有可能发生Pb2+和H+的放电反应：
Pb2++2e= Pb
2 H++2e= H
2
反应。
在正常的电解条件下，只发生Pb2++2e= Pb反应，而不发生2 H++2e= H
2综上所述，铅的电解精炼主要电极反应为：
在阳极上：Pb-2e= Pb2+(氧化，进入电解液)
在阴极上：Pb2++2e= Pb(还原在电极上析出)
显然，在电解过程的进行中，阳极会逐渐溶解变薄，阴极则会因金属Pb的析出而逐渐变厚，阳极泥层的增厚会使槽电压变高，过高的槽电压会导致电化序在铅以下的杂质金属溶解，并在阴极上析出，因此阳极泥的厚度必须加以控制。
正常的阴极是平滑致密的，沿阴极长度方向存在着明显的宽约的纹路，呈铅灰间白色，并有金属光泽。
不正常的阴极结晶呈海绵状，疏松粗糙且发黑色，有时长树枝毛刺，或圆头粒状、瘤状的疙瘩。
阴极的异常结晶不仅影响到它的质量，而是导致电流效率的下降。
阴极的结晶受下列因素的影响：
1、电解液中铅离子的浓度
铅离子的浓度过高会使阴极结晶粗糙，过低则又会使海绵状结晶产生，而且随电流密度的增大而加剧。
海绵状结晶疏松多孔，极易脱落，一般生产中Pb2+浓度控制在80-
120g/L为宜。
2、电解液含酸
当电解液中游离硅氟酸太低时，也会恶化阴极结晶条件，甚至产生海绵状结晶。
3、添加剂
加入添加剂，在电极上吸附时，使得界面反应的不可递性增大。
结晶过电位增大，为形成数目众多且尺寸小的晶核创造条件，添加剂是使铅电解精炼得以正常进行的极重要因素。
加入胶质添加剂大大地改善了阴极的结晶状态，能对任何原因造成的阴极不规则结晶起到不同程度的抑制作用。
析出铅的强度也与电解液含胶量有关，胶多则硬少则软。
为了使添加剂获得最好效果，一般采用胶合添加剂，其种类和配比一般需要通过实验确定。
4、电力线分布
电力线集中处结晶变坏，阳极边缘常因电力线密集而出现树枝状或羊齿状结晶。
为消除此状，通常阴极尺寸作得比阳极稍大，电解生产操作中，若阴极和阳极的位置没有对正，也会造成局部电力线密集，而产生上述现象。
在两极的毛面，往往会存在一些突出部分，也会造成局部电力线密集而使阴极结瘤。
5、电解液循环
电解液由于重力的作用，其成份会发生分层现象。
电解槽下部的电解液比上部含铅离子浓度高，其差可达10-15g/L，而游离酸浓度较上部低了3-8g/L，因而造成电解槽下部阴极结晶比上部粗糙的现象。
为消除这种不均匀性，必须加强电解液循环，以消除分层现
象。
但是过高循环使阴极极化作用降低，对电结晶沉积出致密铅不利，也容易使电解液搅混，因此循环量一般15-25升/分为宜。
6、电解液温度
提高电解液温度，会降低阴极极化作用，使晶粒变粗，所得沉积物较松软。
但升高温度可以使阳极均匀溶解，电解液导电性好。
温度升高，添加剂用量相应增大，可以获得好的沉积物。
7、电流密度
电流密度较小时，得到粗晶粒，电流密度较大时，得到细晶粒。
然而电流密度非常大时，将引起杂质离子放电，甚至导致氢的析出，结果晶体结构内部夹附有大量的氢气，所得产品是松软海绵状的，而电流密度很小时，阴极上沉积出分散的粗粒结晶产物，因此电流密度应控制在一个好的范围。
8、电解液中的杂质浓度
当电解液含Cu、Ag、Sb等杂质过高，或电解液混浊时，会导致瘤状结晶产生，它们大多是围绕着粘附在阴极表面的阳极泥小点而生长，电解液严重混浊时，会使阴极表面长满疙瘩，且呈暗黑色，当阴极局部结晶呈现暗色，表示杂质析出，若边缘出现黑色幅带，这可能是电极重溶(不导电)所致。
9、周期反向电流
采用周期反向电流电解时，所获得的阴极析出铅结晶比不反向电流电解时所获得的要好得多，其突出的优点是结晶致密，厚度均匀，表面平整。
电解精炼的主要技术条件的控制
电解精炼时，各种主要技术条件都应适宜控制，互相协调，如电流密度、电解液成份和温度、电解液的循环量及添加剂等。
从而获得表面致密、光滑的析出铅。
一、电流密度：
电流密度是单位有效面积通过的电流强度，通常指阴极电流密度，由下式表示：
Dk=I/S
式中：Dk----阴极电流密度(A/m2)
I-------电流强度(A)
S-------每一个电解槽内的阴极总有效面积(m2)
一般电解槽内的阴极比阳极多一片，设电解槽内有n片阴极，每片阴极宽为w米，浸没在电解液中的有效长度为L米，则上式可写为：Dk=I/LW(2n-2)
尽管采用高电流密度电解会给过程的正常进行带来一定困难，但一些工厂仍采用高电流密度来强化生产，以达到提高产量的目的。
经过生产实践，采用高电流密度生产时，要获得较高质量的电铅和较低的电能消耗，必须创造以下条件：
1、提高阳极品位(含Pb≥%)，并控制其有豁杂质的含量。
2、在阳极铅中保留适当As与Sb，使阳极泥有足够的附着强度。
3、确定合理的生产周期和阳极厚度，以保持阳极泥层适当的厚度和较低的槽电压。
4、适当地提高电解液中铅离子及游离硅氟酸的浓度。
(铅离子浓度100-130g/L)，游离酸：80-90 g/L
5、适当加大电解液循环量(30L/槽，分钟)
6、提高电极外形质量，缩短极距。
7、采用较高的电解液温度。
(40-45℃)
铅电解精炼的电解液是硅氟酸与硅氟酸铅的水溶液，铅在电解液中呈二价离子存在。
由于硅氟酸铅易水解而产生硅氟酸，因此电解必须加入适量的游离硅氟酸，以抑制硅氟酸铅的水解，并能提高电解液的导电率。
骨胶分解产物氨基乙酸的浓度。
铅离子浓度一定时，电解液比电阻随总酸的浓度增大而降低；即随着游离酸浓度增大而降低，并且随总酸浓度增大，比电阻恒定于某一值。
当总酸一定时，电解液的比电阻随铅离子浓度的升高而升高，并且硅氟酸离子总含量愈低时相差愈大。
游离硅氟酸是电解液性质的一个重要因素，随着电解液中游离酸含量的增加，槽电压不断下降。
生产实践表明，杂质金属离子浓度对电解液比电阻影响不大，但是添加剂尤其是骨胶的长期使用，可使电解液比电阻增加倍。
提高电解液中游离硅氟酸，不仅是为了改善电导率，而且还能提高电流效率和阴极结晶质量。
电解液成份一般依据下列原则进行控制：
1、控制电解液含铅在一定范围。
2、控制游离硅氟酸浓度稍高一些。
3、在电解液成份控制范围内，铅、酸浓度应成比例的增减，尽量避免电解液成份剧烈的波动；成份突变会引起电解正常生产的失调，导致电流下降，析出铅结晶恶化。
4、控制杂质金属的浓度，尽可能地使之降低。
一般酸耗，酸耗成本占加工费很大一部分，一般约10%，对铅电解来说，降酸耗具有很大经济意义。
降酸耗的措施是：
1、合理控制阳极成份。
2、合理控制电解液的含酸量，可高些但不能太高。
3、控制适当的电解液温度。
4、加强电解管理，严守技术操作规程，加强设备的管理和维修，使机械损失减少到最大程度。
5、精细洗涤阳极泥，使其中的酸尽量得到回收。
电解液温度的提高不仅使比电阻降低，而且还会使溶液中离子活度减小，所有存在的离子放电电位改变，金属析出和氢气放出的超电位都降低等，同时扩散速度随温度升高而加快。
扩散速度加快将使阴极附近溶液不易产生贫化层。
此外，金属的超电位也降低，这两种情况，都能促使获得粗结晶的沉积物。
因此，当温度升高时，必须采用提高电流密度，以使温度的影响变为不显着，以获得细结晶的沉积物。
温度过高时，还会使加入电解液中的胶老化而降低其性质。
电解液蒸发损失增大，电解槽的沥青衬里软化鼓泡等。
电解液温度过低，则对阴极结晶状态不利，使析出铅表面粗糙，而且槽电压升高，电能耗增大。
铅冶炼技术线试题库及答案

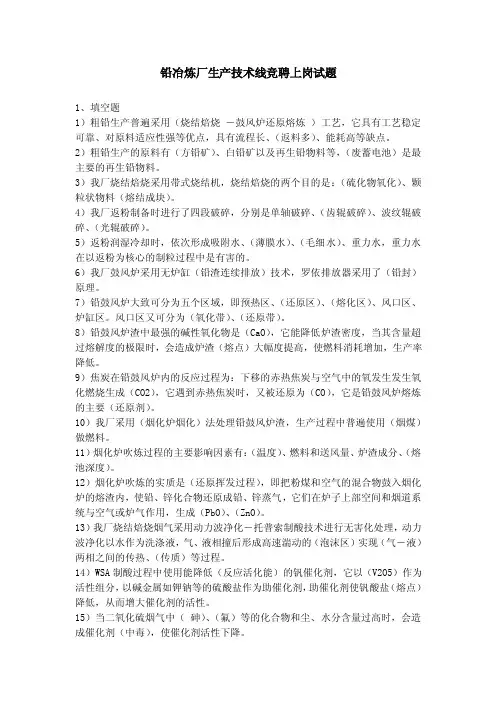

铅冶炼厂生产技术线竞聘上岗试题1、填空题1）粗铅生产普遍采用（烧结焙烧－鼓风炉还原熔炼）工艺，它具有工艺稳定可靠、对原料适应性强等优点，具有流程长、（返料多）、能耗高等缺点。
2）粗铅生产的原料有（方铅矿）、白铅矿以及再生铅物料等，（废蓄电池）是最主要的再生铅物料。
3）我厂烧结焙烧采用带式烧结机，烧结焙烧的两个目的是：（硫化物氧化）、颗粒状物料（熔结成块）。
4）我厂返粉制备时进行了四段破碎，分别是单轴破碎、（齿辊破碎）、波纹辊破碎、（光辊破碎）。
5）返粉润湿冷却时，依次形成吸附水、（薄膜水）、（毛细水）、重力水，重力水在以返粉为核心的制粒过程中是有害的。
6）我厂鼓风炉采用无炉缸（铅渣连续排放）技术，罗依排放器采用了（铅封）原理。
7）铅鼓风炉大致可分为五个区域，即预热区、（还原区）、（熔化区）、风口区、炉缸区。
风口区又可分为（氧化带）、（还原带）。
8）铅鼓风炉渣中最强的碱性氧化物是（CaO），它能降低炉渣密度，当其含量超过熔解度的极限时，会造成炉渣（熔点）大幅度提高，使燃料消耗增加，生产率降低。
9）焦炭在铅鼓风炉内的反应过程为：下移的赤热焦炭与空气中的氧发生发生氧化燃烧生成（CO2），它遇到赤热焦炭时，又被还原为（CO），它是铅鼓风炉熔炼的主要（还原剂）。
10）我厂采用（烟化炉烟化）法处理铅鼓风炉渣，生产过程中普遍使用（烟煤）做燃料。
11）烟化炉吹炼过程的主要影响因素有：（温度）、燃料和送风量、炉渣成分、（熔池深度）。
12）烟化炉吹炼的实质是（还原挥发过程），即把粉煤和空气的混合物鼓入烟化炉的熔渣内，使铅、锌化合物还原成铅、锌蒸气，它们在炉子上部空间和烟道系统与空气或炉气作用，生成（PbO）、（ZnO）。
13）我厂烧结焙烧烟气采用动力波净化－托普索制酸技术进行无害化处理，动力波净化以水作为洗涤液，气、液相撞后形成高速湍动的（泡沫区）实现（气－液）两相之间的传热、（传质）等过程。
14）WSA制酸过程中使用能降低（反应活化能）的钒催化剂，它以（V2O5）作为活性组分，以碱金属如钾钠等的硫酸盐作为助催化剂，助催化剂使钒酸盐（熔点）降低，从而增大催化剂的活性。
电化学镀铅工艺
电化学镀铅工艺1. 简介电化学镀铅是一种通过电化学方法在金属表面上沉积铅金属的工艺。
它广泛应用于电子元器件、电池、化工、汽车制造等领域。
本文将介绍电化学镀铅的基本原理、工艺流程和注意事项。
2. 基本原理电化学镀铅是利用电解液中的针对金属离子的还原反应，在金属表面上逐渐形成一层均匀且致密的铅金属覆盖层的过程。
它的基本原理如下：- 电解质中添加含铅离子的化合物- 在电解质中通入电流，形成阳极和阴极- 阴极为待镀件，阳极为铅金属或铅合金- 电流通过电解液使得金属离子还原为金属，并在阴极上沉积形成铅金属覆盖层3. 工艺流程电化学镀铅的工艺流程如下：1. 表面处理：将待镀件进行清洗、酸洗、除油等处理，确保表面干净、无杂质，以便镀铅层附着良好。
2. 预处理：在待镀件表面进行一层钝化处理，提高镀层的附着性和均匀性。
3. 铅离子溶液：配置合适的电解质，确保针对铅的离子含量适宜。
4. 电镀操作：将待镀件作为阴极，连接电源，将铅金属作为阳极，通入电流进行电解。
控制电压、电流、时间等参数，以获得所需的镀铅层厚度。
5. 清洗处理：将镀好的铅件进行清洗，去除残留的电解液和杂质。
6. 表面处理：对镀好的铅件进行光洁处理，提高表面光洁度。
7. 检测和包装：对镀好的铅件进行检测，确保镀层的质量和厚度符合要求，然后进行包装。
4. 注意事项在进行电化学镀铅的工艺中，需要注意以下事项：- 选择合适的电解质和工艺参数，以实现所需的镀铅层质量和厚度。
- 控制电流密度，避免过高或过低导致镀层不均匀或质量不好。
- 注意阴极和阳极的配置和连接，确保电流正常通电。
- 进行严格的表面处理，确保待镀件表面干净、光洁，以获得良好的镀层附着性。
- 定期检测和维护电解液的成分和性能，及时调整工艺参数和更换电解液。
5. 总结电化学镀铅是一种常用的工艺，能够在金属表面上形成致密、均匀的铅金属覆盖层。
通过掌握基本原理、正确操作工艺流程和注意事项，可以获得高质量的镀铅层。
压铅法的原理

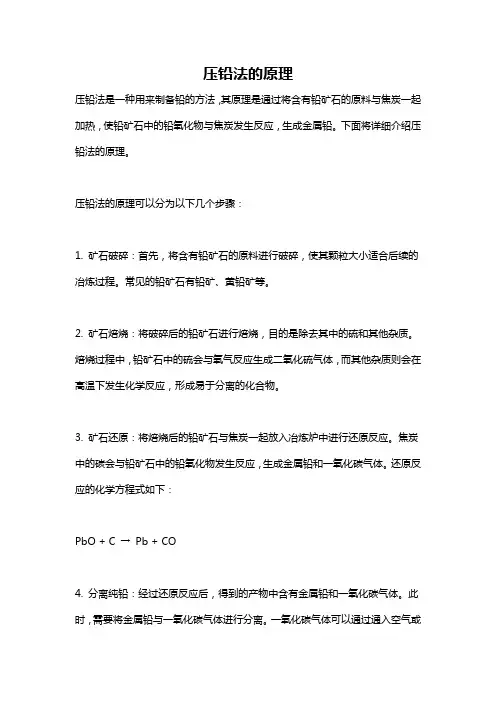

压铅法的原理压铅法是一种用来制备铅的方法，其原理是通过将含有铅矿石的原料与焦炭一起加热，使铅矿石中的铅氧化物与焦炭发生反应，生成金属铅。
下面将详细介绍压铅法的原理。
压铅法的原理可以分为以下几个步骤：1. 矿石破碎：首先，将含有铅矿石的原料进行破碎，使其颗粒大小适合后续的冶炼过程。
常见的铅矿石有铅矿、黄铅矿等。
2. 矿石焙烧：将破碎后的铅矿石进行焙烧，目的是除去其中的硫和其他杂质。
焙烧过程中，铅矿石中的硫会与氧气反应生成二氧化硫气体，而其他杂质则会在高温下发生化学反应，形成易于分离的化合物。
3. 矿石还原：将焙烧后的铅矿石与焦炭一起放入冶炼炉中进行还原反应。
焦炭中的碳会与铅矿石中的铅氧化物发生反应，生成金属铅和一氧化碳气体。
还原反应的化学方程式如下：PbO + C →Pb + CO4. 分离纯铅：经过还原反应后，得到的产物中含有金属铅和一氧化碳气体。
此时，需要将金属铅与一氧化碳气体进行分离。
一氧化碳气体可以通过通入空气或其他气体中进行氧化反应，生成二氧化碳气体，从而将其除去。
而金属铅则可以通过冷却和凝固的方式进行分离。
5. 精炼纯铅：得到的金属铅还需要进行精炼，以去除其中的杂质。
常见的精炼方法有火法精炼和电解精炼等。
火法精炼是通过将金属铅加热至一定温度，使其中的杂质氧化或挥发，从而得到纯净的金属铅。
电解精炼则是利用电解的原理，将金属铅溶解在电解液中，通过电流的作用将其中的杂质析出，从而得到纯净的金属铅。
总结起来，压铅法的原理是通过将含有铅矿石的原料与焦炭一起加热，使铅矿石中的铅氧化物与焦炭发生还原反应，生成金属铅。
然后通过分离和精炼等步骤，得到纯净的金属铅。
压铅法是一种常用的铅冶炼方法，广泛应用于工业生产中。
铅合金的冶炼原理

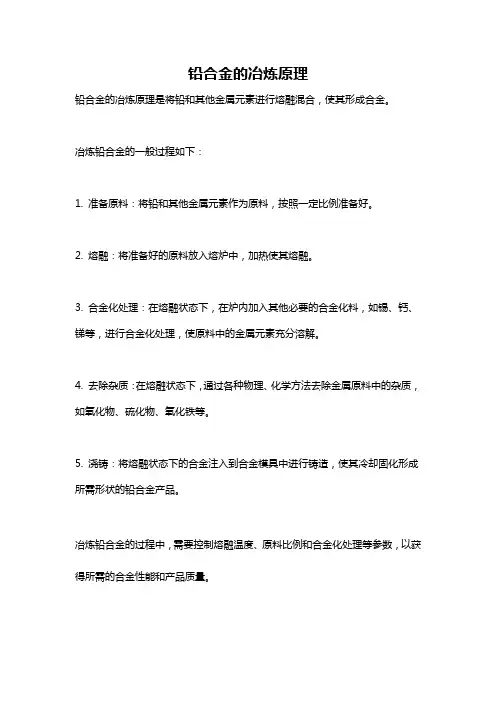

铅合金的冶炼原理
铅合金的冶炼原理是将铅和其他金属元素进行熔融混合，使其形成合金。
冶炼铅合金的一般过程如下：
1. 准备原料：将铅和其他金属元素作为原料，按照一定比例准备好。
2. 熔融：将准备好的原料放入熔炉中，加热使其熔融。
3. 合金化处理：在熔融状态下，在炉内加入其他必要的合金化料，如锡、钙、锑等，进行合金化处理，使原料中的金属元素充分溶解。
4. 去除杂质：在熔融状态下，通过各种物理、化学方法去除金属原料中的杂质，如氧化物、硫化物、氧化铁等。
5. 浇铸：将熔融状态下的合金注入到合金模具中进行铸造，使其冷却固化形成所需形状的铅合金产品。
冶炼铅合金的过程中，需要控制熔融温度、原料比例和合金化处理等参数，以获得所需的合金性能和产品质量。
铅锌矿的冶金过程与提纯技术
铅锌矿的应用领域
铅锌矿在池工业的应用
添加标题
添加标题
添加标题
添加标题
铅锌矿在电池工业中的应用主要包括铅酸电池、镍镉电池、锂电池等
铅锌矿是电池的重要原料之一
铅锌矿在电池工业中的应用具有广泛的市场前景
铅锌矿在电池工业中的应用对环境保护具有重要意义
铅锌矿在颜料工业的应用
近年来，全球铅锌矿市场需求持续增长，尤其是在发展中国家。
铅锌矿价格波动较大，受国际市场供求关系、政治经济环境等因素影响。
随着环保政策的实施和技术进步，铅锌矿的冶金过程与提纯技术将得到进一步发展。
中国铅锌矿市场现状
铅锌矿是中国重要的矿产资源之一
近年来，中国铅锌矿市场需求持续增长
铅锌矿价格波动较大，影响市场稳定
浮选法的步骤：磨矿、调浆、加药、搅拌、浮选、脱水、干燥。
浮选法的优点：适用于处理细粒、微细粒矿石，可有效提高铅锌矿的回收率。
铅锌矿的化学提纯法
铅锌硫酸盐溶液的净化：通过过滤、沉淀等方法，去除溶液中的杂质，得到纯净的铅锌硫酸盐溶液。
硫化铅锌矿的氧化焙烧：将硫化铅锌矿与二氧化硅、氧化铝等物质混合，在高温下焙烧，使铅锌氧化物转化为易溶于水的化合物。
铅锌氧化物的浸出：将焙烧后的物料与硫酸、硝酸等酸液混合，使铅锌氧化物溶解，形成铅锌硫酸盐溶液。
铅锌硫酸盐溶液的还原：将纯净的铅锌硫酸盐溶液与还原剂（如铁粉、锌粉等）混合，在加热条件下进行还原反应，生成铅锌金属。
铅锌金属的精炼：通过电解、熔炼等方法，将生成的铅锌金属进一步精炼，得到高纯度的铅锌金属。
铅锌矿的电解提纯法
硬度：铅锌矿的硬度较低，通常在2-3之间
熔点：铅锌矿的熔点较高，通常在1000℃以上
有色金属冶炼部分：粗铅精炼
第六章 粗铅精炼1、粗铅精炼方法有 法和 法两种。
目前世界上采用 的厂家较多，我国多采用 。
答案：火法 电解 火法 电解精炼2、火法精炼：火法精炼是利用杂质金属与主金属（铅）在高温熔体中物理性质或化学性质方面的差异，形成与熔融主金属不同的新相（如精炼渣），并将杂质富集其中，从而达到精炼的目的。
3、熔析除铜：根据铜在粗铅中的溶解度随温度下降而减小的原理，当含铜高的铅液冷却时，铜以固溶体的状态析出，由于其密度较铅液小，便以浮渣形式浮在铅液表面而被除去。
4、加硫除铜：根据铜对硫的亲和力比铅大，所以可向铅液中加入硫化剂，硫首先与铅作用生成硫化铅：Pb S PbS +=,由于铜对硫的亲和力大于铅对硫的亲和力，所以硫化铅中的铅很快被铜置换，生成硫化亚铜：22PbS Cu Pb Cu S +=+。
生成的2Cu S 在作业温度下不溶于铅，且密度较小，呈固溶体浮在铅液表面形成硫化渣而被除去。
5、加锌除银、加钙镁除铋的原理：在含杂质金属的粗铅中添加第三种甚至更多种金属，它们与杂质金属形成金属间化合物（合金）的亲和力大于铅，这些化合物密度比铅小，且不溶于铅，呈固溶体浮在铅液表面而被除去。
6、粗铅火法精炼初步除铜用 法，深度除铜用 法。
答案：熔析除铜 加硫除铜7、粗铅火法精炼除杂的顺序为先除 ，其方法有和 ，再除砷锑锡，方法有 和 ；接着除银，主要方法有 ，然后除锌，现普遍采用 ；最后除铋，除铋后进行最终精炼，得到精铅。
答案：铜 熔析除铜 加硫除铜 炼化精炼 碱性精炼 加锌 真空蒸馏法8、碱性精炼：所谓碱性精炼是加碱于熔融粗金属中，使氧化后的杂质与碱给合成盐而除去的火法精炼方法。
9、请指出粗铅电解精炼前都有哪些杂质元素，铅阳极中杂质元素在电解过程中的行为？答案：根据金属的标准电位可把铅中的杂质金属分为三类：1）电位比铅负的金属Zn 、Fe 、Cd 、Co 和Ni 等；2）电位比铅正的Sb 、Bi 、As 、Cu 、Ag 、Au 等；3）电位与铅很相近的Sn ；第一类杂质金属由于它们具有比铅高的析出电位，且浓度极小，因此在阴极不致放电析出。
碱浸—电解法从含铅废物和贫杂氧化铅矿中提取铅工艺及机理
碱浸—电解法从含铅废物和贫杂氧化铅矿中提取铅工艺及机理在有色金属冶炼等工业过程中产生大量的含铅危险废物，不当堆存于环境中将会对生态环境和人类健康造成严重危害，但同时这些废物也是可回收再生金属的重要的二次资源，对其进行无害化与资源化处理，对我国经济实现可持续发展作用重大。
另外，我国氧化铅矿储量丰富，但结构复杂，品位低，其选冶过程回收率较低，且使用大量的化学药剂，由此带来复杂严重的环境问题。
同时，传统火法炼铅过程中也存在铅尘污染严重、对原料含铅品位要求高的缺点。
本文以含铅废物和贫杂氧化铅矿为原料，提出碱浸——溶液净化——电解的湿法冶炼清洁生产工艺提取金属铅，并对该工艺的相关理论基础进行了系统研究。
铅在NaOH溶液中选择性浸出的可行性是该工艺的基础，通过热力学分析和溶解度实验，并绘制Pb-H<sub>2</sub>O系、PbS-H<sub>2</sub>O系、Pb-SO<sub>4</sub><sup>2-</sup>-H<sub>2</sub>O系、Pb-CO<sub>3</sub><sup>2-</sup>H<sub>2</sub>O系的E-pH图，得出结论：常温下在5 mol·L<sup>-1</sup>NaOH溶液中，铅的溶解度为25．56g·L<sup>-1</sup>。
PbO、PbSO<sub>4</sub>和PbCO<sub>3</sub>均可自发溶于强碱溶液中，但PbS却不溶。
在热力学分析的基础上，研究了氧化铅矿和含铅废物在NaOH溶液中的浸出动力学。
氧化铅矿的浸出速率，在铅浸出率较低的条件下，受NaOH溶液通过固体残留物层的扩散控制，而在浸出率较高的条件下，受表面化学反应控制。
金属冶炼中的精炼方法
金属的化学性质
还原剂的选择
根据金属的化学性质选择合适的还原剂，将杂质还原成金属或氧 化物，从而实现金属的提纯。
溶解度和溶解速度
金属在熔融状态下的溶解度和溶解速度影响其冶炼过程，可以通过 加入适当的溶剂来提高溶解度。
氧化还原反应
利用金属与其他物质发生氧化还原反应的性质，可以将杂质氧化或 还原成易于分离的状态。
精炼效果的优化措施
调整熔炼温度
适当提高熔炼温度有助于促进杂质与金属分离， 提高精炼效果。
选择适宜的精炼剂
选择具有较强吸附或溶解杂质的精炼剂，提高杂 质去除效率。
ABCD
控制熔液的化学成分
通过添加适量的溶剂或还原剂，调整熔液的化学 成分，改善杂质去除效果。
优化精炼工艺参数
合理设置和调整精炼过程中的各项工艺参数，如 搅拌强度、处理时间等，以优化精炼效果。
精炼的目的是为了获得高纯度、 高质量的金属，以满足各种工业 和科技领域的需求。
精炼的重要性
提高金属性能
01
精炼能够去除金属中的杂质，提高金属的纯度，从而改善其物
理、化学和机械性能。
满足同，精炼能够生产出满足特定需
求的金属，推动相关领域的技术进步。
节约资源
03
提高金属纯度可以降低对原材料的需求，从而节约资源，降低
生产成本。
精炼的历史与发展
古代精炼
古代的金属冶炼主要采用简单的熔炼 和锤打方法，去除杂质，得到较为纯 净的金属。
近代精炼
现代精炼
现代精炼技术更加多元化和精细化， 如等离子熔炼、化学气相沉积等，以 满足各种高纯度、高性能金属的需求 。
随着科技的发展，出现了各种先进的 精炼技术，如电解、区域熔炼、真空 蒸馏等。
铅、铋精炼
粗铅火法精炼(fire refining of crude lead)分段脱除熔融粗铅中的杂质，产出精铅的过程，为火法炼铅流程的重要组成部分。
铅熔炼产出的粗铅，除含有铜、镍、钴、铋、锡、砷、锑、锌、硫等杂质外，还有金、银等贵金属和硒、碲等稀有金属，杂质总量约为1％～4％。
因此，精炼的目的不仅要脱除对铅性质有不良影响的杂质，使精铅符合用户的要求，而且还要综合回收粗铅中的有价金属。
粗铅精炼有火法精炼和电解精炼(见铅电解精炼)两种方法。
中国、加拿大和日本等国的炼铅厂，一般采用粗铅火法精炼脱铜后再进行电解精炼的工艺流程，世界其他国家都采用火法精炼流程。
火法精炼流程所产的精铅约占精铅总量的80％。
与电解精炼相比，火法精炼的主要优点是设备及工艺操作简单，基建投资省；可处理成分复杂的粗铅，产出不同品级的精铅；生产周期短，能耗少。
但火法精炼过程繁杂，产出一系列的副产品，每种副产品都需要单独处理，增加了处理费用，降低了综合回收率。
无论是采用火法精炼或电解精炼，都可获得纯度达99．99％的精铅。
火法精炼由除铜，除砷、锑、锡，加锌脱银，除锌，除铋和除钙镁等作业组成，工艺流程如图1所示。
除铜从粗铅中分离铜的过程。
不论是火法精炼还是电解精炼，粗铅除铜都是精炼的第一道作业。
粗铅除铜的方法有熔析法和加硫法两种方法，大多数工厂都采用先熔析、后加硫的两段除铜方法(图2)。
熔析法除铜基于铜在液态铅中的溶解度随温度降低而减少的原理。
在降低液铅温度时，铜不断析出。
当温度降至1225K以下时，析出的不是纯铜，而是含铅3％～5％的固溶体，以固态浮在液铅上面。
当温度降至铅的熔点(599K)附近时，铅和铜形成共晶，共晶含铜0.06％，这是熔析法除铜的理论极限值。
但实际上粗铅中含有砷、锑，它们与铜形成难溶的砷化铜和锑化铜，进入固体渣浮在铅液面上。
因此，熔析法除铜实际上可将粗铅中的铜除至0.02％～0.03％。
在熔析除铜过程中，以硫化物形态存在的铁、铜和铅及以砷、锑化物形态存在的镍、钴、铜和铁等几乎全被除去。
电解铅工艺介绍
书山有路勤为径，学海无涯苦作舟
电解铅工艺介绍
电解铅的冶炼工艺流程
铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。
现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。
传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2 浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。
为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。
八十年代以来，相继出现了QSL 法、闪速熔炼法、TBRC 转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。
其中，QSL 法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC 法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。
艾萨炼铅技术基于由上方插入的赛罗浸没喷枪将氧气喷射入熔体。
产生涡动熔池，让强烈的氧化反应或者还原反应迅速发生。
在第一段，熔炼炉产出的高铅渣经过流槽送还原炉，氧化脱硫所产的烟气经除尘后送制酸系统。
在第二段还原炉中，所产粗铅和弃渣从排放口连续放出，并在传统的前床中分离，所产烟气进行除尘处理后经烟囱排放。
艾萨法熔炼流程。
该工艺流程先进，对原料适应性广、生产规模可大可小，比较灵活、指标先进、SO2 烟气浓度高，可解决生产过程中烟气污染问题；同。
