第三章 压缩空气系统讲解
节能培训-压缩空气系统
压缩空气系统节能节能评价方法
第四步：用气点检查： 1. 检查用气点泄漏：检查气动元件的输出力是否与
产品说明书一致，低于产品说明书，就表明有内泄漏
2. 检查用气点的压力，是否是最合适的压力。按照实 际需要，通过试验确定合适的用气压力。 第五步：提供系统的节能运行方案和节能改造方案
杜绝泄漏和不合理的用气，是压缩空气节能的第一步！
8. 压缩机进口空气温度，越低越好（每降低3℃，可以
降低1%的能耗）； 9. 检讨实际需要的压力（排气压力减少0.1MPa，压缩
机输入功率可以减少5－8%）
10.压缩机运转控制（用气量如果是不均匀和连续的，就 需要提高压缩机运行的自动控制水平，实现经济运行 11. 热回收 12. 压缩机要尽可能靠近最大的耗气点，减少管程损失
我司目前压力在 0.6-0.7MPa之间， 按照0.88元/kWh电 价一年连续运行 7000小时计算：故 因一个1mm漏气点 直接损失2千元
系统压力每增加 0.14bar，系统将 多消耗2%的压缩 空气。
节能具体方案－压缩空气系统
压缩空气系统低成本节能方法： 1. 杜绝泄漏（泄漏永远都是直接的浪费）； 2. 终端用气量浪费

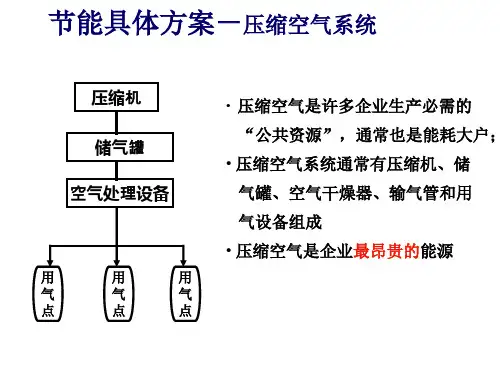

节能具体方案－压缩空气系统
压缩机
• 压缩空气是许多企业生产必需的
储气罐
空气处理设备
“公共资源”，通常也是能耗大户； • 压缩空气系统通常有压缩机、储
气罐、空气干燥器、输气管和用
气设备组成 • 压缩空气是企业最昂贵的能源
用 气 点
用 气 点
用 气 点
压缩空气节能潜力
节能具体方案－压缩空气系统
压缩空气系统全生命周期（10年）成本分析： • 设备采购成本和维修保养成本只占压缩空气系统运行 总成本的25%.
水电站压缩空气系统课件
二级压缩原理
▪ 极压缩时压缩比的限制当压缩 比ε提高到一定程度时容积系数 λ0将为0，达到压缩极限。由于 温度的限制,压缩比ε受将大大 减小。单级压缩=3.48--4.22。 当ε大于5时,采用多级压缩。 2.多级压缩及级数选择采用 多级压缩功耗小，但级数越多， 工艺结构复杂,所以一般选用2 级或3级压缩比较多。 多级压缩的优点：节省功耗； 降底排气温度；提高了容积系 数。如右图，为二级压缩原理 图，点击放大。
16
综合压缩空气系统
▪ 每个单一系统都是整个电站压缩空气系统有 机联系的组成部分，不仅工作压力相同的用 户要求组成综合压缩空气系统，就是工作压 力不同的用户亦可以组成综合系统，即高低 压综合系统。
17
综合压缩空气系统
1．综合气系统的优越性 (1)经济合理，减小压气设备容量；
(2)技术可靠，互为备用；
14
综合压缩空气系统
15
综合压缩空气系统
▪ 根据工作压力的不同，水电站的压缩空气系统 大致可分为 1.高压(工作压力在2～2.5MPa以上) 2.低压(工作压力在600～800KPa以下) 两个系统。
▪ 高压系统的有压油槽充气和配电装置用气；
▪ 低压系统的有机组制动用气、调相压水用气、 防冻吹冰用气，风动工具及其他工业用气。
3
活塞式空压机作用原理
▪ 在活塞式压缩机中,气体是依靠在 气缸内作往复运动的活塞来进行压 缩的. 在活塞向右移动时,气缸左腔容 积增大,压力降低,形成真空,吸气阀 3克服弹簧阻力自行打开,空气在大 气压力的作用下进入气缸左腔,这 个过程叫吸气过程;当活塞返行时, 气缸左腔压力增高,吸气阀3自动关 闭,吸入的空气在气缸内被活塞压 缩,这个过程称为压缩过程;当活塞 继续相左移动,气缸内气体的压力 增高到排气管中的压力时,排气阀4 自动打开,压缩空气被排除,这个过 程称为排气过程;至此就完成了一 个工作循环.活塞继续运动,则上述 工作循环将周而复始的进行,以完 成压缩气体的任务.
《压缩空气系统培训》PPT幻灯片
电源指示灯 指明已接通电源。
7
综合报警指 如果存在报警、保养报警或停机报警条件，则该指示灯会亮起。
示灯
如果存在停机条件、重要传感器失灵，或者发生紧急停机后，该指示灯会
闪烁。
8
自动运行指 指明电脑控制器正在自动控制压缩机。
示灯
9
停机按钮 停止运行压缩机，指示灯8熄灭。在卸载情况下运行30秒后，压缩机将停止
空气冷却器酸有水分收 集器（MT）。
单向阀在压缩机停机时 可以防止压缩空气倒流。 最小压力阀可以防止贮 气罐压力低于最小压力。
2
润滑油流程
在油气分离器（AR）中， 通过离心力分离除去空气/ 油混合物中的大部分油， 剩余的油通过油气分离器 （OS）除去。油收集在油 气分离器的下半部分，这 可以充当一个油箱。
停机 1.按下停机按钮，自动运行指示灯熄灭，在卸 载运行30秒后，压缩机停止运行； 2.关闭空气出口阀 3.按电子排污顶部的测试按钮，直到贮气罐和 出口阀之间的空气系统充分降压； 4.切断电源。
10
压缩机的故障复位
停机复位 切断电源，然后排除故障。故障排除后按“重置”键 （F3）复位。按“菜单”和“主屏”键，返回至主屏幕， 并通过启动按钮重新启动压缩机。
泣滑油系统装配了一个旁 通阀（BV），当油温低于 某个特定值时，旁通阀将 切断来自油冷却器（Co） 的油供应。
当油温上升到设定值时， 旁通阀将开始打开来自冷 却器的油供应。在超出设 定值大约15℃时，所有油 都将流经油冷却器。
断油阀（Vs）可防止停机 时仍向压缩机机头喷油， 启动压缩机后，该阀门通 过机头出口压力打开。
电动机过载复位 切断电源，然后排除故障。压缩机过载继电器（热偶） 和风扇断路器必须手动进行复位，接通电源后按“重置” 键。按“菜单”和“主屏”键，返回至主屏幕，并通过 启动按钮重新启动压缩机。
《净化压缩空气系统》课件
02
方案设计
根据需求分析结果，制定系统 设计方案，包括预处理、主处 理、后处理等环节的设计。
03
设备选型
根据设计方案，选择合适的压 缩空气净化设备，如过滤器、 吸附剂、冷干机等。
04
系统集成
将各设备集成到系统中，进行 系统调试和优化，确保系统整 体性能达到最优。
压缩空气净化系统的设计案例
案例一
某机械制造企业压缩空气净化系统：该系统采用多级过滤器和活性炭吸附剂，有效去除压缩空气中的油、水、 尘埃等杂质，满足机械制造企业生产工艺对压缩空气质量的要求。
压缩空气系统的应用领域
01
02
03
工业生产
用于驱动气动工具、控制 设备、生产流程等。
公共设施
用于消防、紧急救援、公 共交通车辆等。
实验室
用于科研仪器、实验设备 等。
压缩空气系统的优缺点
能源效率高
压缩空气可以存储大量的能量，且在 需要时可以迅速释放。
清洁环保
压缩空气不会产生火花和排放有害物 质。
压缩空气系统的优缺点
• 使用方便：压缩空气可以随时随地使用，不受电源限制。
压缩空气系统的优缺点
维护成本高
压缩空气系统需要经常维 护和保养，以确保其正常 运转。
噪音大
空气压缩机等设备会产生 较大的噪音。
需要定期检查
压缩空气的质量和压力需 要定期检查，以确保其符 合使用要求。
02
压缩空气的净化原理
压缩空气的来源和特点
《净化压缩空气系统》PPT 课件
目录
• 压缩空气系统的概述 • 压缩空气的净化原理 • 压缩空气净化系统的设计 • 压缩空气净化系统的维护与保养
01
压缩空气系统的概述
《压缩空气系统培训》PPT课件
图1
图2
图3
16
处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 调整用气量 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理
.
12
故障排除
序号 4
故障 加载后安全阀打开
5
压缩机机头出口温度或排气温度高
原因 进气阀故障 最小压力阀故障 安全阀失灵 压缩机头故障 油气分离器滤芯堵塞 油位过低 冷却空气不足或冷却空气温度过高 油冷却器堵塞 旁通阀故障 空气冷却器堵塞 压缩机机头故障
K21
线路接触器
K22
星形接触器
K23
三角形接触器
T1
变压器
PE
接地端子
.
7
电脑控制器
电脑控制器具有以下功能： 自动控制压缩机运行
电脑控制器可以通过自动加载和卸载压缩机，使管网压力维持在设定范围内。 电脑控制器会在任何可能条件下停止运行压缩机以减小功率消耗，并在管网 压力下降时自动重新启动压缩机。如果预计的卸载时间太短，压缩机则会连 续运行，以防止出现太短的停机时间。 保护压缩机 当出现以下情况时，压缩机将自动停机： 1. 压缩机机头出口温度超过120℃； 2. 驱动电机过载； 3. 风扇电机过载。 当压缩机机头出口温度超过110℃时，显示屏会出现停机报警，综合报警指示 灯会亮起，以提醒操作员已超过停机报警标准，但压缩机不会自动停机。 保养报警 压缩机保养操作被分为“保养计划A”、 “保养计划B” 、 “保养计划C”等，每一 个保养计划有一个设定的时间间隔，如果超过此时间间隔，显示屏上会显示 保养报警，以提醒操作员执行该计划中包括的保养操作。 断电后自动重新启动（不激活） 电脑控制器具有一个内置功能，可以在断电后恢复电压时自动重新启动压缩 机，此功能在压缩机出厂时没有激活。
压缩空气管道系统
压缩空气管道系统--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------========================================================== 压缩空气管道系统2010-10-23 10:51:54来源:土木工程网收集整理RSS 打印复制链接 | 大中小自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
(一)压缩空气站的组成1、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2、压缩空气站设备(1)空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。
见第四章第一节。
(2)空气过滤器空气在进入压缩机之前，应经过空气过滤器以滤除其中所含灰尘、粉尘和其他杂质。
空气过滤器种类很多，应用较广的有金属网空气过滤器、填充纤维空气过滤器、自动浸油空气过滤器和袋式过滤器等。
(3)后冷却器--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------==================================================================== ======--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------==========================================================空气经压缩机压缩后，其排气温度可达140,170?，安装于压缩机后的后冷却器可降低压缩空气的温度，利于压缩空气中所含的机油和水分分离并被排除。
压缩空气系统流程图
压缩空气系统流程图气缸、回转执行元件、气马达为大多数气动控制系统提供动力和产生运动，适合于固定运动，仿形加工设备。
操作和控制这些执行元件，还需要其他的气动元件，即：空气处理元件去净化压缩空气和一些气阀或方向阀去控制执行元件的压力、流量及方向。
基本的气动系统如图所示，它有二个主要部分：（1）压缩空气的产生和输送系统（2）压缩空气消耗系统压缩空气产生系统各元件及其主要功能如下：(1) 压缩机大气压力的空气被压缩并以较高的压力输给气动系统。
这种就把机械能转变为气压能。
(2) 电动机给压缩机提供机械能，它是把电能转变成机械能。
(3) 压力开关将储气罐内的压力来控制电动机，它被调节到一个最高压力；达到这个压力就停止电动机，也被调节另一个最低压力，储气罐内压力跌到这个压力就重新启动电动机。
(4) 单向阀让压缩空气从压缩机进入气罐，当压缩机关闭时，阻止压缩空气反方向流动。
(5) 储气罐贮存压缩空气。
它的尺寸大小由压缩机的容量来决定，储气罐的容积愈大，压缩机运行时间间隔就愈长。
(6) 压力表显示储气罐内的压力。
(7) 自动排水器无需人手操作，排掉凝结在储气罐内所有的水。
(8) 安全阀当储气罐内的压力超过允许限度，可将压缩空气排出。
(9) 冷冻式空气干燥器将压缩空气致冷到零上若干度，使大部分空气中的湿气凝结。
这就免除了后面系统中的水份。
(10) 主管道过滤器在主要管路中，主管道过滤器必须具有最小的压力降和油雾分离能力。
它使管道内清除灰尘、水份和油。
压缩空气消耗系统(1) 压缩空气的输出压缩空气要从主管道顶部输出，以便偶尔出现的凝结水仍留在主管道里，当压缩空气达到低处时，水传到管子的下部，流入自动排水器内，将凝结水去除。
(2) 自动排水器每一根下接管的末端都应有一个排水器，最有效的方法是用一个自动排水器，将留在管道里要用人工排掉的水自动排掉。
(3) 空气处理装置使压缩空气保持清洁和合适压力，以及将润滑油送到需要润滑的零件中，以处长这些气动元件的寿命。
压缩空气系统的使用流程
压缩空气系统的使用流程1. 简介压缩空气系统广泛应用于各行各业，是一种将大量空气压缩储存并供给工业设备使用的系统。
本文将介绍压缩空气系统的使用流程，帮助用户了解如何正确操作和维护系统。
2. 准备工作在使用压缩空气系统之前，需要进行一些准备工作，以确保系统正常运行。
•安装系统：按照厂家提供的安装指南，将压缩空气系统正确地安装在合适的位置。
•连接电源：将系统连接到电源，并确保供电稳定。
•连接气源：将系统连接到气源，如气瓶或外部气源。
3. 启动系统正确启动压缩空气系统是确保其正常运行的重要步骤。
1.打开主电源开关，确认系统接通电源。
2.打开系统控制面板，按照操作指南启动系统。
3.检查压缩机是否正常启动，听取噪音和震动，确保无异常情况。
4. 使用压缩空气在系统启动后，可以开始使用压缩空气进行工作。
1.调节压力：通过控制面板上的压力调节器，调节所需的运行压力。
不同的设备和工作需要不同的压力范围，确保调整到合适的范围。
2.连接工具：使用合适的连接器将压缩空气系统与需要供气的工具或设备连接起来。
3.打开工具：启动工具的压缩空气供应开关，确保供气畅通。
4.使用工具：根据工具的使用说明使用压缩空气进行工作。
注意工作时间和频率，以避免过度使用导致系统超载。
5. 关闭系统使用完毕后，需要正确关闭压缩空气系统，以便节约能源和延长设备寿命。
1.关闭工具：关闭工具上的压缩空气供应开关，并断开工具与压缩空气系统的连接。
2.关闭系统：按照系统操作指南，关闭压缩空气系统。
确保压缩机完全停止运行。
3.切断电源：关闭主电源开关，切断系统供电。
6. 维护与保养良好的维护和保养能够保证压缩空气系统的正常运行。
•定期检查：定期检查系统的压力表、滤清器、油水分离器等设备，确保其正常运行。
•清洁过滤器：定期清洁或更换滤清器，以避免积尘和杂物堵塞。
•更换润滑油：根据厂家的要求，定期更换压缩机的润滑油，保证其正常润滑。
•注意安全：使用压缩空气系统时，注意安全事项，如佩戴护目镜和防护手套，避免意外伤害。
压缩空气基础知识
子、水分及含油量作出了量的规定。
从更广的意义上讲，－个良好的气源还应当在使用过程中压
力是稳定的，对周围环境造成的污染是最小的。
压缩空气质量等级 表示方法
压缩空气质量等级用三个阿拉伯数字表示。如对某一污 染物等级没要求，则用“—”代替。 固体粒子尺寸和浓度等级←□,□,□→含油量等级
↓ 水蒸汽含量等级
压缩空气在工业中的地位？
压缩空气常称为第四种公用事业，尽管不如 电力、汽油和天然气那么普及，但仍在现代化社 会中发挥着重要作用。主要区别是用户可以生成 自己的空气，因此也就可以选择空气的生成方式。 压缩空气的重要性往往被忽视，而实际上它 在多数现代制造流程和现代文明中发挥着至关重 要的作用。尽管我们也许还没认识到其重要性， 但是，没有压缩空气，我们今天所使用的大多数 产品就根本制造不出来。压缩空气在当今工业所 用的总能源中占到约 10% 左右。
2：什么是“压力露点”?
答：湿空气被压缩后，水蒸气密度增加，温度也上升。压 缩空气冷却时，相对湿度便增加，当温度继续下降到相对湿度 达100％时，便有水滴从压缩空气中析出，这时的温度就是压 缩空气的“压力露点”。
压缩空气名词解释
空气具有可压缩性，经空气压缩机做机械功使本
身体积缩小，压力提高后的空气叫压缩空气。压
缩空气是－种重要的动力源。与其它能源比，它具 有下列明显的特点： 清晰透明，输送方便,没有特殊的有害性能． 没有起火危险。 不怕超负荷，能在许多不利环境下工作。 空气在地面上到处都有，取之不尽。
小外形大流速的效果。
螺杆式空压机图例
3：滑片式压缩机
基于久经考验的传统技术之上，滑片式压缩机以非常 低的速度 (1450rpm) 直接驱动，具有无与伦比的可靠性。 作为唯一连续运动的部件，转子上有一些沿长度方向加工 而成的槽，滑片安装在这些槽中，可在油膜上运动。 转子在圆柱形定子中转动。在转动过程中，离心力使 这些叶片从槽中伸出，形成一个个单独的压缩腔。转动使 压缩腔体积缩小，空气压力增大。 压缩产生的热量由高压喷油来控制。 高压空气通过排气孔排出，而剩余的残油则由最终油 分离器去除。
《压缩空气基本知识》课件
目录
• 压缩空气简介 • 压缩空气的工作原理 • 压缩空气系统的组成 • 压缩空气的使用和维护 • 压缩空气的未来发展
01
压缩空气简介
压缩空气的定义
压缩空气
是指被压缩后具有一定压力的空气。 通常用于工业制造、气动工具、呼吸 气源等领域。
压缩空气的形成
通过机械方式将常压空气压缩，使其 压力和体积发生变化，从而获得压缩 空气。
检查压缩机的润滑油是否充足，定期更换润 滑油，保持压缩机正常运行。
定期检查管道和连接处，确保其紧固、无泄 漏。
定期对压缩空气系统进行全面检查，确保其 安全、可靠。
常见故障及排除方法
流量不足
检查管道是否有堵塞，以及阀门 是否正常开启。
温度过高
检查冷却系统是否正常工作，以 及润滑油是否充足。
01
压力不足
气动交通工具
如气垫船、气球等，利用压缩空气 作为推进力或升力来源。
03
02
呼吸气源
用于潜水、矿井等场合，提供呼吸 所需的气体。
医疗卫生领域
用于呼吸治疗、麻醉气体传输等。
04
02
压缩空气的工作原理
空气而成的，其中氮气和氧气为 主要成分。
02
空气具有可压缩性，即在一定压力下可以改变其体 积。
绿色环保
随着环保意识的提高，压缩空气系统也在向绿色环保方向发展。通过采用环保材料、节能技术和清洁 能源，降低压缩空气系统的能耗和排放，减少对环境的影响。同时，加强系统的维护和清洗，确保系 统的正常运行和延长使用寿命。
感谢您的观看
THANKS
压缩空气干燥技术
压缩空气干燥技术是压缩空气系统中的重要环节，随着技术的进步，新型的压缩空气干燥技术不断涌现。例如 ，吸附式干燥技术、冷凝式干燥技术等，这些技术能够提供更高品质的干燥压缩空气，满足各种工业应用的需 求。
