滑模式水泥混凝土摊铺机工作原理与应用

摘要：滑模式水泥混凝土摊铺机主要应用在公路等建设工程中，本文主要简单介绍滑模式水泥混凝土摊铺机的工作原理与应用，为完善和合理使用提供参考。

关键词：滑模式水泥混凝土摊铺机工作原理应用

一、引言

随着我国道路的普及建设，水泥混凝土的需要日益增加，带动着很快的发展，滑模式水泥混凝土摊铺机的作用十分重要，并且要求的施工质量也要求更高。目前我国使用的摊铺机多为进口，其工作原理和应用比较生疏，本文会概述滑模式水泥混凝土摊铺机的原理和应用，为良好的施工过程做参考。

二、滑模式水泥混凝土摊铺机工作原理

一般来说，水泥混凝土摊铺机由4条独立行走履带，4个也要马达进行驱动。其系统组成一般有：动力系统、行走转向系统、传统系统，四履带支腿、控制板、振动器、螺旋布料器、捣实板、形成模板、浮动模板、侧模板、自动找平转向控制系统等组成。行走转向系统提供能源，供给泵吸油给行走系统提供一定的液压油，马达采用并联式供油，控制行走系统的马达和斜盘用来进行摊铺机的行走。为了是履带同一方向进行转动，左侧马达油口和右侧马达油口方向要相反。摊铺机前进的时候，马达左右两侧油口流出的油流入行走泵油口，不断反复进行工作。进行后退时，油口泵油，分为四路流开，分别流经左、右端马达进行转动。后退后，马达左、右油口回油，经过正向履带回到行走泵油口，反复之后，完成摊铺机工作。马达斜盘控制回油，马达及行走泵的油流到一处，流到回油箱进行冷却。

1.主机架构造

机架是摊铺机的承载发动机和各种系统零件的主体。除了具备合理的强度也要完成体积的合理性，在特殊环境里能进行调整，方便施工作业。机架的材料主要由钢板焊接而成，通过螺栓等进行固定。

2.动力系统

发动机的动力是变速器传给液压泵，可以把发动机的动力传递给系统。油泵的系统由振动器驱动泵、履带行走驱动泵、振实板、螺旋摊铺器驱动泵、振动器加速驱动泵等系统组成。这些泵由齿轮和特殊装置进行组合，分别控制各自的系统。

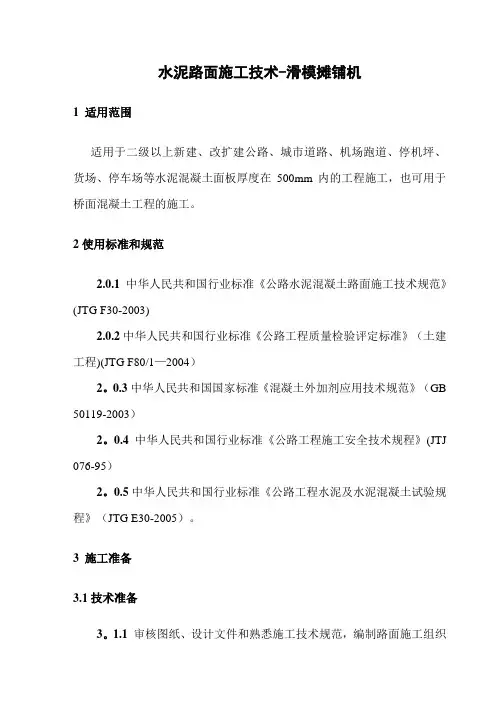

水泥路面施工技术-滑模摊铺机

1 适用范围

适用于二级以上新建、改扩建公路、城市道路、机场跑道、停机坪、货场、停车场等水泥混凝土面板厚度在500mm内的工程施工，也可用于桥面混凝土工程的施工。

2使用标准和规范

2.0.1 中华人民共和国行业标准《公路水泥混凝土路面施工技术规范》(JTG F30-2003)

2.0.2中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程)(JTG F80/1—2004）

2。0.3中华人民共和国国家标准《混凝土外加剂应用技术规范》（GB

50119-2003）

2。0.4中华人民共和国行业标准《公路工程施工安全技术规程》(JTJ

076-95）

2。0.5中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）。

3 施工准备

3.1技术准备

3。1.1 审核图纸、设计文件和熟悉施工技术规范，编制路面施工组织设计

3。1。2 校核并计算平面及高程控制桩，桩间距为直线段10m，缓和曲线和圆曲线段5m

3.1.3人员培训与技术交底：在摊铺开始前，对施工、试验、机械、管理等岗位的技术人员进行技术交底，对各工种技术工人进行技术操作培训及二次技术交底。技术人员、操作工人对工序衔接，各工序技术要求做到心中有数，把握操作要点。

3.2机具准备

3。2。1钢筋加工设备：钢筋切断机、折弯机、电焊机

3.2。2测量设备：水准仪、全站仪

3。2。3摊铺成型配套设备：布料机（或挖掘机）、滑模摊铺机、拉毛养生机、刻槽机、锯缝机、发电机及振捣设备等.

3。2.4拌和设备：强制式混凝土搅拌楼、装载机、发电机、供水泵、蓄水池、外加剂池等。

3.2.5运输设备：自卸车。

3.2。6成品保护设备：防雨棚、路障、警戒线等。

3。3材料准备

3.3。1原材料：水泥、石子、砂、外加剂、钢筋等大宗材料按施工进度要求，在有一定储量的情况下，确保正常施工供应，并由实验人员按规范规定标准进行检验,确保原材料质量符合设计标准要求.

水泥混凝土路面滑模摊铺机施工工法

水泥混凝土路面是道路建设中常见的路面种类，具有结构稳定、使用寿命长等优点。为了保证水泥混凝土路面的质量和效率，使用滑模摊铺机施工可以提高工作效率和实现路面的均匀铺设。本文将介绍水泥混凝土路面滑模摊铺机施工工法，包括流程、注意事项等内容。

工法流程

1. 预处理

在进行路面施工之前，需要对场地进行处理。清理场地上的杂物和杂草，并确保施工区域的地面平整。在现场设置标线以指示施工范围和高程，以便控制施工过程中的高度和坡度。

2. 压实基层

在地面平整后，需对基层进行压实。通过使用碾压机对基层进行压实，以确保路面的平整程度。如果基层较为松散，则需要连续压实多次，直到达到标准的密度和强度为止。

3. 水平控制

施工前需进行水平控制。使用激光水平仪或振动棒设置路面的高程和坡度。控制路面的高程和坡度可以确保路面施工的平直度和平整度，避免路面表面起伏和坑洞。

4. 准备混凝土

在施工前需准备好混凝土。混凝土应按照配合比和设计强度混合，以确保路面的强度和耐久性。在混凝土搅拌车驶进施工现场后，需在最短时间内将混凝土装入滑模摊铺机中，避免混凝土变干或结块。

5. 滑模摊铺机铺设混凝土

启动滑模摊铺机，并将混凝土缓慢地倒入其中。使用滑动箱将混凝土推平并平整。在推动混凝土的同时，滑动箱强制挤压混凝土，以提高混凝土的密实度。

6. 摊铺混凝土

在滑模摊铺机推平混凝土后，需要使用振动棒将混凝土表面上的气泡排除。振动棒可以使混凝土表面变得平整光滑，并且平整度更高。在整个摊铺过程中要确保混凝土的高程和坡度符合要求，以保证路面施工的质量。 7. 平整混凝土

在使用振动棒对混凝土表面进行振动后，需使用平板机将表面平整。在平整过程中，需要根据路面的宽度和长短调整平板机的平整方向和速度。平板机可以提高路面的平整度，并使路面表面更加光滑。

8. 输送混凝土

在完成摊铺后，需要使用输送机将多余的混凝土运出施工区域。输送机可以将混凝土输送到搅拌车或储存位置，以便后续处理和管理。

水泥混凝土摊铺施工工艺

1、功用

水泥混凝土摊铺机是一种将水泥混凝土均匀地摊铺在路基上，经过振实和整形，完成铺筑水泥混凝土路面的机械。

2、分类

水泥混凝土摊铺机按其性能和施工方式，可分为轨模式和滑模式两种类型。

轨模式水泥混凝土摊铺机又称“摊铺列车”。它由布料机、振捣机和抹光机组成。它们一起在铺设的两根轨道上行驶，轨道兼作边模，故称为轨模式。

3、轨模式施工工艺

首先，架设好轨模，运料车将水泥混合料倾倒在模板内的地面上，由布料机摊铺到路基的各个位置上，然后通过预整平振捣机组进行振实，再由搓动式抹光机抹平。在混凝土硬化期间保留轨道边模不拆，以防路边塌落，待硬化后，再拆模板，作为铺筑下一段路面用。这种工艺安装、拆卸模板费工、费时，且需大量模板才能保证作业所需，作业效率和经济效益较滑模式摊铺机低。

轨模安装：轨道式摊铺机施工的整套机械在轨道上移动推进，是以轨道为基准控制路面高程。由于轨道和模板同步安装，统一调整定位，将轨道固定在模板上，既作为水泥混凝土路面的侧模，也是每节轨道的固定基准座。

轨模式施工工艺流程

施工机械的选型配套

4、滑模摊铺施工

滑模式摊铺机是一台整机。在机架两侧装有长模板，模板随机械滑行的同时对水泥混凝土进行连续摊铺，并进行振实、整形。依靠装在机器上的模板，就能按要求的路面宽度挤压成形。由于这种机械集摊铺、振实、修整于一体，结构紧凑，操作集中方便，可实现自动控制，节省人力物力，加快施工进度，提高经济效益。

国内外产品：CMI、COMACO、Wirtgen

滑模摊铺路面

滑模摊铺路缘石

滑模摊铺水渠

滑模摊铺机构造与工作原理

工艺流程

混凝土的运输和初步整平

拉杆布置

虚方控制板是用来控制混凝土进入成型模板的数量，进料过多或过少都不好，都会直接影响到摊铺质量。进料过多，水泥砂浆停留在振动框里、难以进入成型模板内，影响表面光滑；进料过少，摊铺厚度得不到保证。

虚方控制板由三个液压缸控制，该板可以整体式升降，最大升降高度为200mm。也可以单独左边、右边或中间升降。升降多少由左边、中间和右边的刻度尺上直接显示出来，驾驶员可以根据振动框内混凝土砂浆的多少来调整虚方控制板的高低，实践证明调整到高于成型模板100mm时效果较为理想。

水泥混凝土路面滑模摊铺机施工工法 2

撰稿人：王银芝兰勇

中铁八局集团成都铁路工程有限公司

二○○四年一月八日

-1- 一、前言

水泥混凝土路面具有强度高、刚度大、稳定性好、养护维修费用低等优点，是当前市政道路和高等级公路发展的主要路面结构形式。然而,路面的平整度又是确保车辆安全行驶的基本条件。但是,我国“八五"以前修建的水泥混凝土路面少、等级低、施工技术落后，特别是路面整平工作几乎是全靠人工和部分简易小型机具来完成，不仅劳动强度大、效率低,而且路面平整度效果差,整体质量难以保证。

近几年，随着我国高等级公路及市政道路的迅猛发展，对水泥混凝土路面质量要求越来越高,如何引进并使用现有相适应的先进施工机械已成为我司抢占市场，拓展施工领域的重要工作之一.

2002年，我司竞标参与施工的贵阳市金阳新区道路工程，是贵州省积极响应中央关于实施西部大开发战略的重大决策项目，是贵阳市人民政府为民办实事的形象工程、民心工程.我司承担了金阳新区两条主干道工程。其中,金西大道全长7.5公里，兴筑路全长2。3公里，路面宽度为60米的双向六车道,路面结构由25厘米厚手摆片石层、20厘米厚C10水泥混凝土稳定层及26厘米厚4。5抗折水泥混凝土面层构成。两条道路为适应金阳新区的房建及招商引资工作的需要，工程必须在当年国庆节实现通车目标.

我司在考察了目前世界范围内三大滑模摊铺机厂商的具体情况后，首次选定并购进GP2600型滑模摊铺机.在金阳新区三个月的施工中，通过10公里道路工程的施工实践，取得了良好的社会效益和经济效益。

在我司工程技术人员的共同努力下，《水泥混凝土路面滑模摊铺机引进及施工工艺》科技成果于2002年通过集团公司评定验收.在施工过程中通过不断总结和提高，形成本工法.

二、工法特点

1、速度快、效率高。施工中只要供料和辅助工作能及时跟上，可保持高速连续作业，最高生产速度可达3m/min。

2、整平效果好。路面宽度在9.75米以内可一次成型。

简议公路混凝土摊铺机施工

摘要：水泥混凝土路面是具有高强度，稳定性好而持久、使用寿命长、养护费低等优点。但是，以往施工时，高等级路面都多数以人工铺筑为主，使其质量和施工进度、平整度等一系列技术指标都难以得到保证。其使用性能和寿命大大受到影响。有条件的施工单位建议在对大面积的高等级路面施工中，为保工程质量和工程进度，优先发展和推广机械摊铺机路面施工。

关键词：公路混凝土；摊铺机施工

1公路路面采用机械摊铺机施工

1．1基本情况

1）路面结构情况：

本工程路基宽23m，中间分隔带1．5m，行车道为2×7．5m，内外侧路缘带各2×0．5m宽，混凝土路肩宽2×1．75m，土路肩2×0．5m；路面结构：底基层为2—4cm碎石15厘米，基层为10％水泥稳定砂砾厚15厘米，面层为35#混凝土，厚25厘米．

2）混凝土施工配合比

施工中，针对混凝土设计强度，石料级配进行前期试验，并对水泥进行常规试验，以保证混凝土质量。

2 施工机械配备及劳力分配

2．1轨道式摊铺机(西德vovelj型)其主要技术参数是：

1）匀料机：

功率14．2kw，转速1800r／min由刮板式摊铺器，弧形振动梁，

往复式修光梁等机构组成，可以完成摊铺、振实，修光等工序的—系列工作。

2）性能参数

最大摊铺厚度300mm，最大铺筑宽度4．5m，摊铺机摊铺工作速度为0．8—3．8m／min，最大空载行驶速度可达到25m／min，匀料机和摊铺机共重6t。

2．2混凝土拌和设备

az-2500型拌和楼设备一套，jw500型强制式拌和机组一套，并配备供料系统及自动计量设备。

2．3混凝土运输机械

一般情况下，运输距离5—8km内，每台摊铺机应配备10—15辆8—12t以上自卸汽车。

2．4主要配套机械

1）混凝土拌和站 2）铺筑工具

水泥混凝土路面采用滑模摊铺机施工的监理要点

前言

随着城市化进程的不断推进，市政基础设施建设也日益重要，而其中道路建设便是一个重要的方面。在道路建设过程中，水泥混凝土路面是常用的建材之一，而在施工中采用滑模摊铺机施工能够提高效率，减少施工成本，同时能够提高路面的质量，降低维修的成本。

而在水泥混凝土路面采用滑模摊铺机施工的过程中，监理需要把握一定的要点，才能够确保项目的顺利完成，具有较好的质量和安全性。

执行前的准备

在进行水泥混凝土路面采用滑模摊铺机施工前，监理需要对计划进行详细的安排，并向施工单位提出明确的要求。监理需要对滑模摊铺机进行认真检查，并确定其是否符合相关法规和规范。

同时，在施工前需要对施工区域进行细致的评估，了解地面状况，摸清地下钢筋和管道的位置，以避免在施工过程中出现对现有设施的损坏。

施工中的监理要点

1. 土方开挖和填方土壤应当符合现场条件和设计要求，在进行开挖填方时，需要避免破坏周围的设施；

2. 摊铺过程中需要确保混凝土质量，需要合理确定混凝土配比，并进行充分拌合，同时需要控制混凝土的温度和湿度；

3. 在施工开始前需要对施工区域进行划分，并根据设计要求和实际情况进行布局，在施工过程中，需要对桩位和标高进行测量和调整，保证其与设计相符合。

4. 在摊铺机的操作中，要求操作人员有足够的经验和技能，能正确操作设备，在施工过程中监理需要对操作人员进行不间断的监督和检查；

5. 在施工完成后，需要进行开裂检测和温度测量，对于开裂和温度过高的地方需要进行修补和调整，并确保完美的路面平整度，以保证路面的安全性和持续使用年限。

水泥混凝土路面采用滑模摊铺机施工，能够提高施工效率和路面质量，但是其实施过程中需要严密的监理和细致的施工计划。本文了几个监理要点，其中包括施工前的事项、施工中的措施以及施工结束后的检查和修补，相信这些要点可以为大家提供一些帮助，带来更好的路面建设质量和使用体验。

水泥混凝土路面标准化施工

一、一般要求

1.水泥混凝土路面应采用集中厂拌法拌制混合料，并采用滑模摊铺机摊铺，从拌和到摊铺终了的时间不应超过初凝时间。

2、路面摊铺时应半幅整体摊铺，严禁分条摊铺。摊铺前，工作面应平整、坚实、干净，并均匀洒水湿润作业面及模板。

3、卸料、布料应与摊铺速度相协调。

4、严格控制混凝土塌落度和振捣工艺。防止漏振和超振。

5、在不能避免纵向接缝的情况下，纵缝必须垂直相接。

6、应适时采用切缝机对混凝土路面进行切缝，切割完毕后即刻对切缝灌注沥青膏。

7、应采用拉毛养生机或刻槽机进行硬刻槽，硬刻槽机数量及刻槽能力应与滑模摊铺进度相匹配。

8、伸缩缝设置采用硬质橡胶板。

9、当混凝土初凝后，及时采用土工布覆盖洒水养生。

10、必须进行二次收浆，第二次收浆必须将表面压光。

IL应采用移动式遮阳防雨棚进行施工作业。二.设备要求

1.施工模板应采用足够刚度的槽钢，保证模板支设牢固，线形顺直。模板按照下图要求制作。

2、机械设备配备的最低要求如下表所示。

三、材料要求

1.集料。

(1版集料应使用质地坚硬、耐久洁净的碎石,其压碎值不大于20%o

(2)用做路面的混凝土的粗集料使用连续级配，碎石最大公称粒径不应大于31.5mmo

(3)细集料中的砂应采用中粗砂。

2、水泥。

(1)水泥进场时每批量应附有出厂合格证(材质单)，路面工程所用水泥必须采用经国家水泥产品质量认证委员会认证的旋窑水泥，其生产厂家年生产能力需达到50万吨以上。

(2)水泥混凝土路面施工应选用散装42.5级普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥，其初凝时间应在3小时以上、终凝时间应在4.5小时以上。不得使用快硬水泥、早强水泥以及受潮变质的水泥。 (3)混凝土搅拌时的水泥温度不得高于5oCz且不得低于

(4)进场水泥的抗压强度、抗折强度、安定性和凝结时间必须经检验合格并经监理工程师认可后方可用于施工。

3、水。

隧道水泥混凝土调平层、基层、面层采用滑膜摊铺机铺筑施工工法

一、前言隧道工程中的水泥混凝土调平层、基层和面层的施工是关键步骤，影响着隧道的使用寿命和施工质量。本文将介绍一种先进的施工工法：隧道水泥混凝土调平层、基层、面层采用滑膜摊铺机铺筑施工工法。该工法具有一系列优点，适用范围广泛，施工质量高，施工效率高。本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点该工法采用滑膜摊铺机进行施工，具有施工速度快、施工质量高、操作简便等特点。通过滑膜摊铺机对水泥混凝土进行铺筑，可以保证施工的平整度和强度，减少人工操作。同时，该工法还具有环保、高效、节约成本等优势。

三、适应范围该工法适用于各类隧道工程，包括公路隧道、铁路隧道、地铁隧道等。无论是新建隧道还是隧道维修加固工程，都可以采用该工法进行施工。

四、工艺原理该工法的核心是滑膜摊铺机的应用。滑膜摊铺机是一种专门用于水泥混凝土施工的机械设备，通过滑膜摊铺机对水泥混凝土进行铺筑，可以保证施工的平整度和强度。在施工过程中，需要采取一系列技术措施，如设定施工速度、调整铺层厚度、控制水泥混凝土的流动性等，以确保施工的质量和效率。

五、施工工艺施工工艺分为三个阶段：调平层、基层和面层施工。首先进行调平层的施工，然后是基层的施工，最后是面层的施工。在每个阶段中，滑膜摊铺机负责将水泥混凝土进行均匀铺筑，然后通过振捣设备进行振捣，以提高施工的密实度。

六、劳动组织施工过程中需要合理组织施工人员和机械设备，确保施工进度和质量。根据施工工艺的要求，设置相应的施工区域和工作班次，明确各个施工人员的职责和工作流程，确保施工的连续性和协调性。

七、机具设备该工法所需的机具设备主要有滑膜摊铺机、振捣设备、输送设备等。滑膜摊铺机是关键设备，具有调节施工速度和厚度的功能，能够适应不同施工场地和条件。

工程施工常见水泥混凝土摊铺机型号表

序号机械名称规格型号额定功率(kw)或容量(m3)吨位(t)

1 轨道式摊铺机 S型摊铺宽度3-9m,摊铺厚度300mm

2 轨道式摊铺机 C-450X 型摊铺宽度3-9m,功率23.5kw

3 轨道式摊铺机 SLHX 型摊铺宽度2. 5-4.5m,生产率4060m∕h

4 轨道式水泥碎摊铺机 BV590NASS12 摊铺宽度12m,功率32. 48kw

5 轨道式水泥碎摊铺机 T1TAN410SNAS512 摊铺宽度12 m,功率32. 88kw

6 轨道式水泥碎摊铺机 J型摊铺宽度4.5m,功率14kw

7 轨道式水泥碎摊铺机 S型摊铺宽度9πι,功率25kw

8 轨道式水泥碎摊铺机 CMSF 摊铺宽度9.14∏b功率82kw

9 轨道式水泥碎摊铺机 PA1700 摊铺宽度6.4m,功率42kw

10 轨道式水泥碎摊铺机 PΛ2000 摊铺宽度8. 53m,功率69kw

11 轨道式水泥碎摊铺机 SUP 摊铺宽度18. 3πι,功率6kw

12 轨道式水泥碎摊铺机 SUP 摊铺宽度18. 3m,功率3kw

13 轨道式水泥碎摊铺机 C-450X 摊铺宽度9πι,功率32kw

14 轨道式水泥碎摊铺机 KCS75A 摊铺宽度7. 5m,功率33kw

15 轨道式水泥碎摊铺机 KCB75A 摊铺宽度7. 5πι,功率57kw

16 轨道式水泥碎摊铺机 KCF75A 摊铺宽度7∙5m,功率33kw

17 轨道式水泥碎摊铺机 HC-45 摊铺宽度3. 54. 5πι,功率22. 4kw

18 滑模式摊铺机 HTH7500 摊铺宽度9. 7m,功率180kw

19 滑模式摊铺机 1220MAXIPA 摊铺宽度9. 7πι,功率123kw

20 滑模式摊铺机 SF-175 摊铺宽度3m,功率104.4kw

21 滑模式摊铺机 SF-200 摊铺宽度4. 9πι,功率104. 4kw
