(云南专用)2019中考物理一轮复习 第五单元 电磁学 第18讲 生活用电习题
初三物理生活用电解题技巧及经典题型及练习题(含答案)含解析
初三物理生活用电解题技巧及经典题型及练习题(含答案)含解析一、生活用电选择题1．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可能是（）A. 零线上保险丝烧断B. 火线上保险丝烧断C. 灯丝烧断D. 插座短路【答案】 A【解析】【解答】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。
故答案为：A。
【分析】判断家庭电路故障问题，主要看试电笔的氖管是否发光，发光说明和火线是通路的.2．物理学的最大魅力在于物理知识在生活中的广泛应用，下面一些做法的解释不科学的是（）A. 家庭中有金属外壳的用电器，外壳要接地﹣﹣安全用电B. 公共场所禁止抽烟﹣﹣分子永不停息的做无规则运动C. 用海绵做沙发垫﹣﹣海绵柔软易变形，可以减小坐垫对身体的压强D. 在椅子腿的下面垫橡胶垫﹣﹣在传播过程中减弱噪声【答案】D【解析】【解答】解：A、家用电器金属外壳要接地，一旦发电漏电可通过地线将电流导入大地，使人不会触电，符合安全用电要求，故A正确．B、公共场所禁止抽烟，烟味分子会不停地做无规则运动，会扩散到周围的空气中，故B 正确；C、用海绵做沙发垫﹣﹣海绵柔软易变形，这样可以增大受力面积，从而减小坐垫对身体的压强，故C正确；D、椅子腿的下面垫橡胶垫，是在声源处减弱噪声，故D错误．故选：D．【分析】（1）根据安全用电原则分析；（2）一切物质的分子在永不停息地做无规则运动．扩散现象是分子运动的结果；（3）压强大小与压力和受力面积的大小有关，当压力一定时，增大受力面积的大小，可以减小压强；减小受力面积可以增大压强；（4）减弱噪声的途径：在声源处、在传播过程中、在人耳处．3．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解：A、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故A正确；BD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故BD错；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选A．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．4．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【解析】【解答】白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，由通过开关，火线与零线连接在一起，而零线时氖管也发光，说明是灯之前的零线断了。
(物理) 初中物理生活用电试题(有答案和解析)含解析
（物理）初中物理生活用电试题(有答案和解析)含解析一、生活用电选择题1．如图所示的各图中，不正确的是（）A. 光的反射B. 力F的力臂lC. 电灯的安装D. 通电螺线管的磁极【答案】B【解析】【解答】解：A、由图可知，入射角为90°﹣50°=40°，光的反射现象中，反射角等于入射角；反射角也为40°，故A正确；B、力臂是过支点作动力作用线的垂线段；而图中表示的是力F作用线的一部分，不是力臂，故B错误；C、安全用电原则：开关接在火线上，零线接在灯泡的螺旋套上，符合要求，故C正确；D、右手握住螺线管，四指弯曲方向为电流的绕行方向，大拇指所指的方向为螺线管N极方向，故D正确．故选B．【分析】A、光的反射现象中，反射角等于入射角；B、力臂是过支点作动力作用线的垂线段；C、安全用电原则：开关接在火线上；D、根据安培定则分析．2．原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸B. 这个插座的火线和零线原来就相接触形成了短路C. 插头与这个插座接触不良形成了断路D. 插头插入这个插座时，导致火线和零线接触形成了短路【答案】D【解析】【解答】解：A、手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故A错误．B、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故B错误；C、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C 错误；D、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故D正确．故选D．【分析】内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．3．生活中具备安全用电意识非常重要。

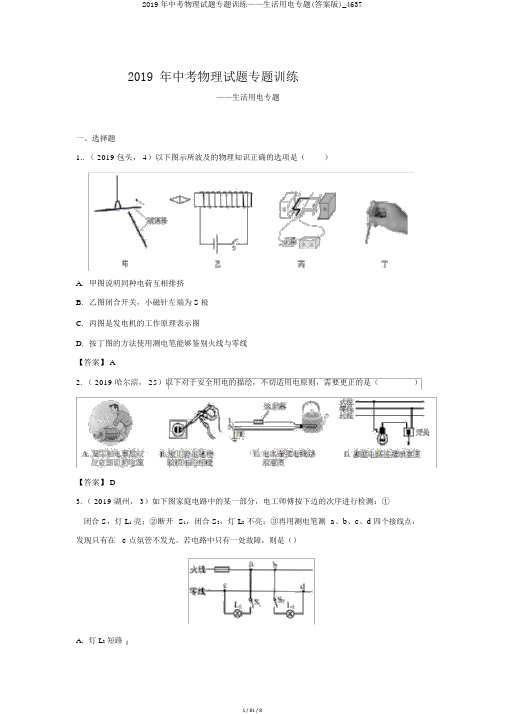

2019年中考物理试题专题训练——生活用电专题(答案版)_4637
2019 年中考物理试题专题训练——生活用电专题一、选择题1.. （ 2019 包头， 4）以下图示所波及的物理知识正确的选项是（）A.甲图说明同种电荷互相排挤B.乙图闭合开关，小磁针左端为S 极C.丙图是发电机的工作原理表示图D.按丁图的方法使用测电笔能够鉴别火线与零线【答案】 A2. （ 2019 哈尔滨， 25）以下对于安全用电的描绘，不切适用电原则，需要更正的是（）【答案】 D3.（ 2019 湖州， 3）如下图家庭电路中的某一部分，电工师傅按下边的次序进行检测：①闭合 S，灯 L1亮；②断开S1，闭合 S2，灯 L2不亮；③再用测电笔测a、b、c、d 四个接线点，发现只有在 c 点氛管不发光。
若电路中只有一处故障，则是（）A．灯 L2短路B．灯 L2所在支路开路C．c、 d 两点间开路D．c点左边的零线开路【答案】 C4. （ 2019 天津， 9）如图中的家庭电路元件，连结次序正确的选项是（）【答案】 B5. （ 2019 岳阳， 9）以下做法切合安全用电要求的是（）A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修【答案】 D6.(2019宁夏,7)以下与物理知识有关的说法正确的选项是A．太阳能、风能、天然气是当前正在努力研究、开发的新能源，它们都是可重生能源B．假如所有的力忽然所有消逝，在空中运动的足球将做匀速直线运动C．水在凝结过程中不停放出热量，温度降落D．家庭电路中空气开关跳闸了．可能是电灯开关中的两根导线相碰【答案】 B7.（ 2019 齐齐哈尔， 11）我们如何才能安全地享受电带来的便利呢以下对于家庭电路和安全用电知识说法正确的选项是（）A．输电线进户后，应挨次连结电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应实时改换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器【答案】 BCD8（ 2019 贵阳， 9）插线板使用不妥会带来安全隐患甚至引生气灾，以下属于正确使用插线板的做法是（）A．在插线板上能够同时使用多个大功率用电器B．插线板能够搁置在家中的任何地点C．使用或购置插线板时要关注其有关技术参数D．用电器的插脚无需与插孔中的金属片完整接触【答案】 C9.（2019攀枝花，10）如图是家庭电路正常工作的一部分。
(中考物理)生活用电检测题(含解析)
中考物理：第19章生活用电检测题（含解析）一、单选题（共7题；共21分）1.家庭电路中的保险丝烧断了，下列做法中正确的是：（）A. 用钢丝代换B. 为了保险，选择尽量粗的保险丝代换C. 选择额定电流稍小于电路中最大正常工作电流的保险丝代换D. 选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换2.下列做法符合安全用电要求的是A. 用湿抹布擦发光的灯泡B. 在电线上晾晒衣服C. 发生电火灾时带电灭火D. 洗衣机外壳接地3.下列做法符合安全用电原则的是( )A. 在电线上晾晒衣服B. 在家庭电路中，保险丝熔断后用铜丝来替换C. 用湿抹布擦拭带电的插座面板D. 有金属外壳的用电器用三脚插头4.在日常家庭用电中，下列做法错误的是（）A. 使用试电笔辨别火线时，手接触笔尖的金属体B. 发现绝缘导线皮破损后，用绝缘胶布裹扎C. 更换灯泡或维修电路时要先断开电源D. 家用电器的金属外壳接地5.家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是（）A. 用电器短路B. 用电器金属外壳没有接地C. 正在工作的用电器总功率过大D. 小孩站在地上，手接触插座上与火线相连插孔的金属体6.如图所示的四种情况中，符合安全用电原则的是（）A. 洗衣机的金属外壳安装接地线B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用金属棒挑开通电的裸导线7.小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）A. 火线与零线短路B. a、d之间某处短路C. b、c之间某处断路D. 电灯的灯丝断了二、填空题（共7题；共23分）8.对人体安全的电压是________；家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装________；如图所示的两种使用测电笔的方法中，正确的是图________．9.经验证明对人体的安全电压是________V。

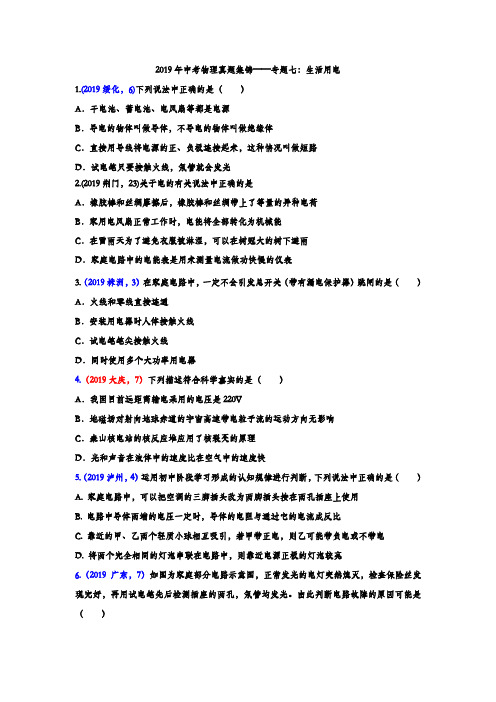

【名师整理】2019年中考物理真题集锦——专题七：生活用电(含答案)
2019年中考物理真题集锦——专题七：生活用电1.(2019绥化，6)下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．试电笔只要接触火线，氖管就会发光2.(2019荆门，23)关于电的有关说法中正确的是A．橡胶棒和丝绸摩擦后，橡胶棒和丝绸带上了等量的异种电荷B．家用电风扇正常工作时，电能将全部转化为机械能C．在雷雨天为了避免衣服被淋湿，可以在树冠大的树下避雨D．家庭电路中的电能表是用来测量电流做功快慢的仪表3.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器4.（2019大庆，7）下列描述符合科学事实的是（）A．我国目前远距离输电采用的电压是220VB．地磁场对射向地球赤道的宇宙高速带电粒子流的运动方向无影响C．秦山核电站的核反应堆应用了核裂变的原理D．光和声音在液体中的速度比在空气中的速度快5.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮6.（2019广东，7）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路7.（2019攀枝花，10）如图是家庭电路正常工作的一部分。
下列说法中正确的是（）9.A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光8.（2019齐齐哈尔，11）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器9.（2019岳阳，9）下列做法符合安全用电要求的是（）A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修10.（2019哈尔滨，25）下列关于安全用电的描述，不符合用电原则，需要改正的是（）11.（2019昆明，6）如果家庭电路中发生短路，那么A. 用电器仍然正常工作B. 灯泡烧坏C. 电灯发暗D. 保险丝烧断12.（2019成都，8）下列符合安全用电要求的是（）A.只要低于36V的电压,人体都可接触B.三脚插头较长的那只脚无用,可以去掉C.用湿布擦台灯前将其插头从插座中拔出D.发现有人触电时,可直接用手去拉触电者13.（2019兰州，12）关于家庭电路和安全用电，下列说法中正确的是A.空气开关跳闸，一定是电路发生了短路B.控制电灯的开关应该接在火线与电灯之间C.使用测电笔时，必须用手直接接触金属笔尖D.一般对人体而言，只要电压不高于220V就是安全的14.（2019潍坊，10）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
(完整word版)2019年中考物理真题分类汇编——生活用电专题(word版含答案)
2019年中考物理真题分类汇编——生活用电专题答案1（2019湘西州，20）家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和。
2.（2019黔东南，9）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。
我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上；当发现家用电器或电线失火时，必须先电源，然后再救火。
3.（2019毕节，19）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：（1）三脚插头中较长的脚E与空调的什么部位相连？（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
4.（2019聊城，）在家庭电路中，为了用电安全，控制用电器的开关要连接在线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递（选填“信息”或“能量”）5.（2019河北，10）家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
6.（2019重庆B卷，9）家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾"）金属体。
7.（2019泸州，14）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
8.（2019桂林，15）我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
其中一根叫零线，一根叫______，两根进户线之间有______V的电压。
9.(2019荆门，29)（1）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
2019年中考物理(广东)一轮复习突破课件(含2018真题)：第十八章 生活用电(共32张PPT)
D．导线ad断路
重难点突破
5．(2018·枣庄)在生活中，我们有时会遇到以下
几种情况，在下述情况中可能引起家庭电路中
空气开关跳闸的是( A )
(1)电路中增加大功率的用电器
(2)插座中的两个线头相碰
(3)开关中的两个线头相碰
中考特训
2．(2017·抚顺三模)某家庭电路的部分情况如下 图所示，下列说法正确的是( B ) A．图中的两根进户线分别为火线和地线 B．零线在入户之前已经和大地相连 C．该电能表的标定电流为20 A D．当电路中发生漏电 时空气开关会起到 保护作用
中考特训
★安全用电 3．(2017·百色)关于安全用电，下列说法正确的
考点梳理
1．家庭电路 火线与大地之间有电压，我国的家庭电路电压 是___2_2_0__V___，零线与大地之间无电压． 各盏灯、用电器、插座之间为___并__联____关系； 开关与其所控制的灯是串联，开关一定要接在 ___火__线____上．
考点梳理
保险丝的作用：当电路中电流增大到超过线路设 计的允许值前，能自动切断电路起到保护作 用．是由熔点_____低_____、电阻率_____大_____的 铅锑合金组成的，现代家庭以空气开关取代． 测电笔：是辨别电线是否是火线的工具，使用时 手接触笔尾，金属尖接触电线，如氖光发光、表 明接触的一般是火线.
中考特训
13．(2018·溧水区二模)按要求作图：在上图中， 请用笔画线代替导线，将电灯和开关正确连入 电路．要求两灯并联，一个开关控制一盏灯．
中考特训
三、广东中考 14．如下图，图3是插线板，请将图4的内部电路连
【2019最新】中考物理一轮复习 专题专练五 电路设计word版
【2019最新】中考物理一轮复习专题专练五电路设计word版电路设计1. 九年级的志愿者想为敬老院的老人设计一个呼叫电路。
他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的。
图中的四个电路，符合设想的是( )2. 新交通法规定驾驶员不系安全带记3分，罚100元。
汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光。
下列图中符合上述要求的电路图是( )3. 过交通路口时要遵守红灯停、绿灯行、黄灯等的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。
要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中正确的是( )4. 某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。
筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。
下列符合要求的电路模型是( )5.电冰箱的压缩机(电动机)是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作。
下列电路中，符合上述特点的是( )6. 抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是( )7. 随着科学技术的迅猛发展，智能电压力锅已普遍进入我们的家庭，如图是市售的一种智能电压力锅，它的智能化主要体现在：当锅内压强过大或温度过高时，发热器R都会停止工作。
压强过大时开关S1自动断开，温度过高时开关S2自动断开。
下列四幅图中，能正确表示这一智能化的是( ) 8. 热敏电阻的阻值是随环境温度的增大而减小的。
要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是( )参考答案1. C 【解析】由题意可知该电路为并联电路，且每盏灯与对应的开关串联，然后再并联接在电源上，故C正确。
云南专用中考物理一轮复习第五单元电磁学第讲电能和电功率习题
第17讲电能与电功率必胜题·测易基础满分考场零失误1.(2017·德阳)下列数据中,最接近实际情况的是(C)A.普通家用照明灯的工作电流约为 2 AB.家用手电筒的额定功率约为200 WC.一节新干电池的电压约为 1.5 VD.电饭锅加热煮饭时的功率约为100 W2.(2018·巴中)下列有关说法正确的是(D)A.电路两端有电压,电路中一定有电流B.影响电阻大小的因素是材料和长度C.电动机工作时产热的多少可用Q=UIt计算D.电功率是表示电流做功快慢的物理量3.(2018·沈阳)如图所示,电源电压保持不变,R1=15 Ω,闭合开关S1,断开开关S2,电流表示数为0.2 A;同时闭合开关S1、S2,电流表示数为0.5 A,此时R1、R2的电功率分别为P1、P2。
下列判断正确的是(B)A.P1∶P2=2∶3 R1∶R2=2∶5B.P1∶P2=2∶3 R1∶R2=3∶2C.P1∶P2=3∶2 R1∶R2=2∶5D.P1∶P2=3∶2 R1∶R2=3∶24.(2017·北京)小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个,按照每度电0.5元的计费标准,将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。
则下列四个选项中,判断正确的是(C)A.在这三个用电器中,电烤箱正常工作时的电压最高B.在这三个用电器中,电视机正常工作时的电压最低C.正常工作时,通过电烤箱的电流大于通过电视机的电流D.在一个月内,小玲家电烤箱的用电费用一定比电饭锅的用电费用多5.(2018·黄石)将A、B两个灯泡,按图一、图二两种方式连接,已知R A=4 Ω、R B=6 Ω,电源电压相同,下面分析正确的是(B)A.图一中A灯比B灯亮B.图二中A灯比B灯亮C.图一中A灯比图二中A灯亮D.图一中的总功率比图二中的总功率要大6.(2018·邵阳)将规格都是“220 V 180 W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的是(C)A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多7.(2018·玉林)如图所示,电源电压U为10 V并保持不变,滑动变阻器规格为“20 Ω 1 A”。
初中物理《生活用电》真题演练含解析
12024年中考物理第一轮复习真题演练（原卷版）第十九章生活用电（7大考点）
一．家庭电路的组成与连接（共12小题）二．测电笔的使用（共4小题）三．插座的构造与工作方式（共4小题）四．家庭电路的故障分析（共5小题）五．家庭电路电流过大的原因（共4小题）六．触电危害及常见的触电类型与预防（共3小题）七．安全用电原则（共8小题）
一．家庭电路的组成与连接（共12小题）1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）
A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（）
A．带开关的灯泡B．双孔插座C．空气开关D．三孔插座3．（2023•阜新）如图所示a、b、c是家庭电路中的三条导线，其中火线是（选填“a”“b”或“c”）。若将洗衣机接入此电路中，洗衣机应与电灯联。当家庭电路需要维修时，必须断开2
。4．（2023•攀枝花）冰箱、热水器等家用电器应（选填“串”或“并”）联接入家庭电路中。控制用电器的开关要连接在（选填“火”或“零”）线和用电器之间。5．（2023•恩施州）关于家庭电路，请回答下列问题。（1）电灯与插座都是联的，开关串接在（选填“火线”“零线”或“地线”）和用电器之间。（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线发热较少。（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有能。6．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
7．（2023•无锡）用笔画线代替导线，将如图中的灯泡和开关正确连入家庭电路中。8．（2023•盐城）如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入电路中。9．（2023•苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 6文档可自由编辑打印
第18讲 生活用电
必胜题·测易
基础满分 考场零失误
1.(xx·兰州)下列有关家庭电路的说法中正确的是()
A.空气开关跳闸时,一定是某处出现了短路
B.电灯开关应串接在火线与电灯之间
C.家庭电路中的用电器都是串联的
D.电能表测量的是家用电器的总功率
2.(xx·凉山州)下列说法正确的是()
A.制作电热器发热体的电阻丝的材料要求是:电阻率大,熔点高
B.家庭电路中空气开关跳闸,一定是发生了短路
C.在使用试电笔时,手指一定不能接触试电笔尾部的金属体
D.三孔插座中的接地线E不与大地相连接也符合安全用电
3.(xx·乐山)关于家庭用电及安全常识。下列说法正确的是()
A.低于220 V的电压对人体是安全的
B.家庭电路中,各用电器都是串联在电路中的
C.控制用电器的开关应该接在该用电器和零线之间
D.外壳为金属的用电器,用三线插头是防止漏电而采取的安全措施
4.(xx·株洲)如图所示为试电笔的结构及使用方法。下列说法正确的是()
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
5.(xx·自贡)家庭电路中的保险丝熔断了,以下原因中不可能的是()
A.家庭中用电器的总功率过大
2 / 6文档可自由编辑打印
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适,熔断电流太小
D.插头中的两根导线相碰
6.(xx·湘西州)生活中我们要时刻注意安全,下列行为符合安全常识的是()
A.雷雨中用手机打电话
B.湿手关开关
C.有人触电,用绝缘棒撬开电线
D.拔电源线的方法
7.(xx·陕西)关于家庭电路和安全用电的说法正确的是 ()
A.检查和维修电路时,必须首先切断电源
B.使用测电笔时,手不能接触笔上任何金属体
C.只有大功率用电器才需使用三孔插座
D.家庭电路中,电能表是用来测量电功率的仪表
8.(xx·聊城)如图所示是常用的带有多插孔的插排。小明家插排的指示灯已经损坏,但闭合
开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排,切割
机工作时,家中的空气开关出现了“跳闸”现象。则下列说法中正确的是()
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
9.(xx·益阳)我国家庭电路的电压是 V,现在新建居民楼电路中的保险装置一般采用空气开
关,空气开关安装在电能表的(选填“前面”、“后面”或“前后都可以”)。
3 / 6文档可自由编辑打印
10.(xx·西宁)“珍爱生命,安全用电”是同学们日常生活中必须具备的安全意识。在家庭电
路中,为了防止触电,必把用电器的开关装在线上;当发现家用电器或电线失火时,必须先电
源,然后再救火。
11.(xx·十堰)在家庭电路中,各用电器之间是(选填“串联”或“并联”)连接的。星期天小
天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻
“跳闸”,小天分析其原因可能是电热水壶插头内部,也可能是家里电路中用电器总功率。
12.(xx·连云港)在家庭电路中火线与零线之间的电压为 V,生活中可以用判断火线与零线,
当家庭电路中电流超过一定限度时,会自动熔断,保护电路。
13.(xx·徐州)家庭电路中,火线与零线间的电压为 V;当电路中的超过一定限度时,熔丝就会
熔断,自动切断电路;为了避免触电事故,用电器的金属外壳一定要。
14.(xx·绥化)如图所示是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关
断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根
据上述现象可知指示灯和开关是(选填“串联”或“并联”)的。使用三角插头和三孔插座,
目的是将用电器的金属外壳与相连,防止触电。
15.(xx·营口)小丽家中有一盏用声控开关和光控开关控制的电灯,电灯在光线昏暗并且有人
经过时才发光,可以达到方便节电的目的,同时由于有不固定的家用电器,需接入一只三孔插
座,请将如图所示的原理图连接完整。
16.(xx·河南模拟)电动环保车因环保经济在各大旅游景区已广泛投入运营。如图1所示是
电动环保车,有关技术参数如下表。
空车质量 1 200 kg 电动机额定功率 5 kW
满载乘员 10人 电动机额定电压 48 V
满载时轮胎与 4×250 cm3 最大车速 18 km/h
4 / 6文档可自由编辑打印
地接触面积
电动机效率 80% 平路行驶里程 ≤180 km
图1
根据技术参数和具体要求,求解下列问题:(g 取10 N/kg)
(1)用图2甲中的专用插线板给电动环保车充电,请在图2乙中画出插线板内部开关和两
插座的连线,并接入家庭电路,要求:①插线板上的开关可同时控制两插座的通、断;②开关接
通时两插座都能提供220 V电压。
图2
(2)电动机以额定功率工作半小时消耗多少电能?
(3)电动环保车所受阻力与质量的关系如图3所示。若电动环保车满载时,每个乘员大约
60 kg,该车充一次电储存了2.7×108 J的电能,电动环保车将电能转化为机械能的效率为
80%,若该车满载时以额定功率匀速行驶,则充电一次最多可连续行驶多长的路程?
图3
能力升级 提分真功夫
5 / 6文档可自由编辑打印
17.(xx·河南)关于材料的性质及其应用,下列说法错误的是()
A.有的半导体对光比较敏感,可以用来制成光敏电阻
B.铜的导电性较好,可以用来制成保险丝
C.金刚石的硬度比较大,可以用来做钻头
D.超导材料在低于临界温度时电阻为零,将来可用于远距离输电
18.(xx·德阳)某家庭电路的组成如图所示,下列说法正确的是()
A.图中的插座可以是并联的,也可以是串联的
B.控制灯泡的开关可以接在零线上
C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路
D.有金属外壳的家用电器必须用三孔插座,以确保安全
预测猜押 把脉新中考
19.(2019·原创预测)作图题:(1)如图(a)所示的电路未画完整,请你在图中的①②的缺口处
选择开关与灯泡的符号填上,并把③处的三孔插座连接好。
(2)将如图(b)所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
6 / 6文档可自由编辑打印
答案精解精析
1.B 2.A 3.D 4.B 5.B 6.C 7.A 8.D
9.220 后面
10.火 切断
11.并联 短路 过大
12.220 试电笔 保险丝
13.220 电流 接地
14.串联 大地
15.如图所示
16.(1)如图所示
(2)9×106 J (3)120 km
17.B 18.D
19.(1)如图所示
(2)如图所示
