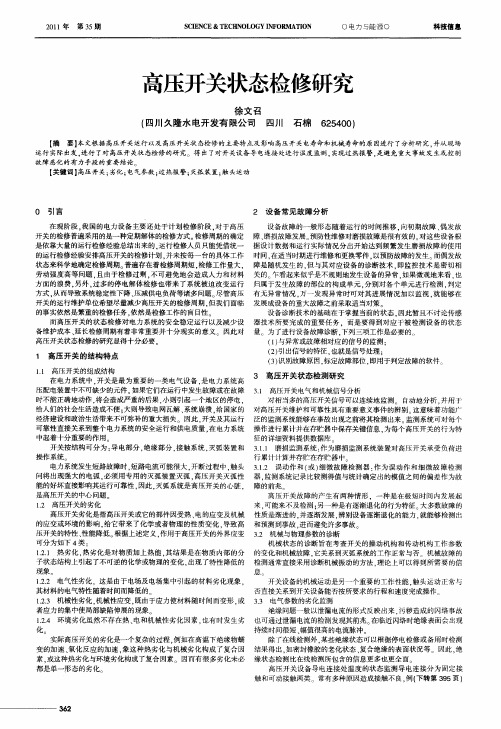

高压开关状态检修研究
徐 文召 （ 四川久 隆水 电开发 有 限公 司 四川 石棉
６ ５０ ） ２ ４ ０
【 要 】 文根据 高压开关运行 以及 高压开关状态检修的主要特 点及影响 高压开关电寿命和机械寿命的原 因 摘 本 进行 了分析研 究， 并从现场
高压隔离开关卡涩缺陷自动检测及消缺方法研究
高压隔离开关卡涩缺陷自动检测及消缺方法研究发布时间：2021-06-18T07:10:48.834Z 来源：《河南电力》2021年2期作者：苏斓薛斌斌卢玉华高文俊李延巴珊[导读] 高压隔离开关卡涩现象是目前引起设备运行缺陷的主要诱因，但由于检测方法缺乏与时俱进特性，导致目标检测量无法及时的反映出卡涩程度，从而产生系列不良的连锁反应。
（北京智芯微电子科技有限公司，北京市昌平区科技园区双营西路79号院北京 100220）摘要：高压隔离开关卡涩现象是目前引起设备运行缺陷的主要诱因，但由于检测方法缺乏与时俱进特性，导致目标检测量无法及时的反映出卡涩程度，从而产生系列不良的连锁反应。
基于此现象本文设计了一全套自动化卡涩缺陷检测及激光消缺系统，专门针对卡涩缺陷选择了电机电流、主轴扭矩及主轴转角多参量特征为识别判断的依据，从不同角度判断卡涩缺陷的原因及产生部位，可以进一步提升判断的精准度。
并利用激光消缺技术形成便携式现场处理装置，在后台与现场控制信息的交互下，指导激光消缺装置镜体转动方向和发射能量设置，精准的将消缺部分清除，并为了避免表层加速损坏，加注润滑剂等防止钝化。
本文设计的系统性框架及方法具有较强的实用价值，有效解决了隔离开关目前运检过程中的瓶颈问题。
关键词：高压隔离开关；卡涩缺陷；自动检测；激光消缺引言高压隔离开关作为电力系统中不可或缺的安全性设备，与断路器配合运行，主要负责电气设备在检修过程中与高压电路保持隔离距离，通过线路切换确保电路的正常状态。
隔离开关的数量在电力系统中存在的数量较大，且分布在每个变电站中，大多数情况处于户外环境恶劣的环境里，尤其针对雾霾严重、湿气较大等区域，隔离开关表层容易产生污秽颗粒的聚集或者表层氧化的现象，导致开关表层刀闸部位在动作时出现卡顿或者拒动的情况，引起线路电信号传输不同步或者短路等风险。
但由于目前高压隔离开关缺乏外形状态检测方法，主要通过检测设备的发热缺陷来判断故障隐患，开关卡涩等缺陷主要依靠定期巡检去发现和弥补，但往往这种及时性较弱运维方式会导致严重的故障结果，因此还是需要一种针对开关卡涩状态的实时检测方法，并能通过一体化在线消缺装置对其进行损伤维护，在不停电的情况下完成状态消缺，提升电网供电可靠性[1]。
高压开关柜故障分析报告及处理
高压开关柜故障分析及处理摘要高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品。
目前运用广泛，主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场。
因此对高压开关柜进行正确的日常维护和故障分析及处理是相当重要的事情，保证人员及设备的安全，减少不必要的财产损失，避免引发蝴蝶效应。
关键词：高压开关柜，电力系统，日常维护，故障分析及处理，安全目录第一章绪论 (3)1.1概述 (3)1.2高压开关柜类型 (3)1.3高压开关柜主要技术参数 (4)1.4 高压开关柜的技术发展 (5)1.5本论文的主要工作 (5)第二章常见故障分析 (6)2.1 运行状况概述 (6)2.2 高压断路器常见故障及分析 (6)第三章故障处理 (8)3.1 检测与诊断 (8)3.2 故障解决办法 (9)3.2.1 处理步骤 (9)3.2.2 确定故障处理 (10)结语 (11)参考文献 (12)致谢 (13)第一章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它用于配电系统，作为接受与分配电能之用。
据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。
可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。
在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。
通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。
使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。
也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。
1.2高压开关柜类型高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。

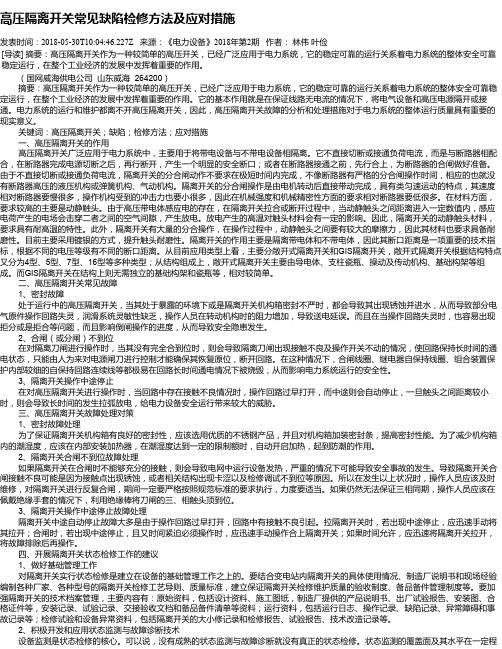

高压隔离开关常见缺陷检修方法及应对措施
高压隔离开关常见缺陷检修方法及应对措施发表时间：2018-05-30T10:04:46.227Z 来源：《电力设备》2018年第2期作者：林伟叶俭[导读] 摘要：高压隔离开关作为一种较简单的高压开关，已经广泛应用于电力系统，它的稳定可靠的运行关系着电力系统的整体安全可靠稳定运行，在整个工业经济的发展中发挥着重要的作用。
（国网威海供电公司山东威海 264200）摘要：高压隔离开关作为一种较简单的高压开关，已经广泛应用于电力系统，它的稳定可靠的运行关系着电力系统的整体安全可靠稳定运行，在整个工业经济的发展中发挥着重要的作用。
它的基本作用就是在保证线路无电流的情况下，将电气设备和高压电源隔开或接通。
电力系统的运行和维护都离不开高压隔离开关，因此，高压隔离开关故障的分析和处理措施对于电力系统的整体运行质量具有重要的现实意义。
关键词：高压隔离开关；缺陷；检修方法；应对措施一、高压隔离开关的作用高压隔离开关广泛应用于电力系统中，主要用于将带电设备与不带电设备相隔离。
它不直接切断或接通负荷电流，而是与断路器相配合，在断路器完成电源切断之后，再行断开，产生一个明显的安全断口；或者在断路器接通之前，先行合上，为断路器的合闸做好准备。
由于不直接切断或接通负荷电流，隔离开关的分合闸动作不要求在极短时间内完成，不像断路器有严格的分合闸操作时间，相应的也就没有断路器高压的液压机构或弹簧机构、气动机构。
隔离开关的分合闸操作是由电机转动后直接带动完成，具有类匀速运动的特点，其速度相对断路器要慢很多，操作机构受到的冲击力也要小很多，因此在机械强度和机械精密性方面的要求相对断路器要低很多。
在材料方面，要求较高的主要是动静触头。
由于高压带电体感应电的存在，在隔离开关拉合或断开过程中，当动静触头之间距离进入一定数值内，感应电荷产生的电场会击穿二者之间的空气间隙，产生放电。
放电产生的高温对触头材料会有一定的影响。
因此，隔离开关的动静触头材料，要求具有耐高温的特性。

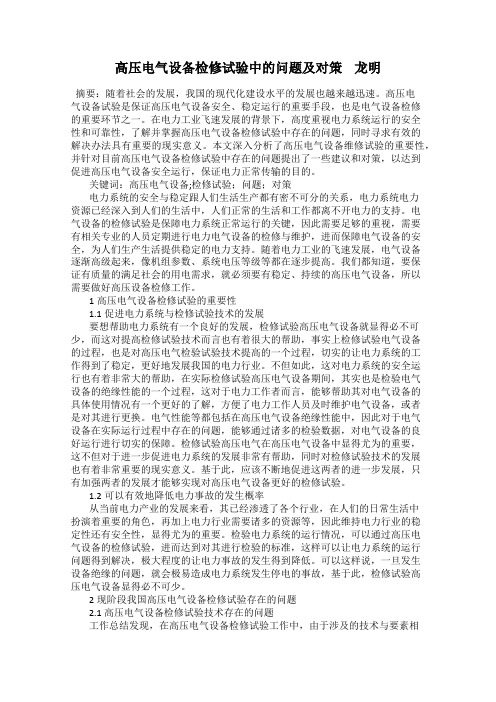

高压电气设备检修试验中的问题及对策 龙明
高压电气设备检修试验中的问题及对策 龙明 摘要：随着社会的发展，我国的现代化建设水平的发展也越来越迅速。高压电气设备试验是保证高压电气设备安全、稳定运行的重要手段，也是电气设备检修的重要环节之一。在电力工业飞速发展的背景下，高度重视电力系统运行的安全性和可靠性，了解并掌握高压电气设备检修试验中存在的问题，同时寻求有效的解决办法具有重要的现实意义。本文深入分析了高压电气设备维修试验的重要性，并针对目前高压电气设备检修试验中存在的问题提出了一些建议和对策，以达到促进高压电气设备安全运行，保证电力正常传输的目的。 关键词：高压电气设备;检修试验；问题；对策 电力系统的安全与稳定跟人们生活生产都有密不可分的关系，电力系统电力资源已经深入到人们的生活中，人们正常的生活和工作都离不开电力的支持。电气设备的检修试验是保障电力系统正常运行的关键，因此需要足够的重视，需要有相关专业的人员定期进行电力电气设备的检修与维护，进而保障电气设备的安全，为人们生产生活提供稳定的电力支持。随着电力工业的飞速发展，电气设备逐渐高级起来，像机组参数、系统电压等级等都在逐步提高。我们都知道，要保证有质量的满足社会的用电需求，就必须要有稳定、持续的高压电气设备，所以需要做好高压设备检修工作。 1高压电气设备检修试验的重要性 1.1促进电力系统与检修试验技术的发展 要想帮助电力系统有一个良好的发展，检修试验高压电气设备就显得必不可少，而这对提高检修试验技术而言也有着很大的帮助，事实上检修试验电气设备的过程，也是对高压电气检验试验技术提高的一个过程，切实的让电力系统的工作得到了稳定，更好地发展我国的电力行业。不但如此，这对电力系统的安全运行也有着非常大的帮助，在实际检修试验高压电气设备期间，其实也是检验电气设备的绝缘性能的一个过程，这对于电力工作者而言，能够帮助其对电气设备的具体使用情况有一个更好的了解，方便了电力工作人员及时维护电气设备，或者是对其进行更换。电气性能等都包括在高压电气设备绝缘性能中，因此对于电气设备在实际运行过程中存在的问题，能够通过诸多的检验数据，对电气设备的良好运行进行切实的保障。检修试验高压电气在高压电气设备中显得尤为的重要，这不但对于进一步促进电力系统的发展非常有帮助，同时对检修试验技术的发展也有着非常重要的现实意义。基于此，应该不断地促进这两者的进一步发展，只有加强两者的发展才能够实现对高压电气设备更好的检修试验。 1.2可以有效地降低电力事故的发生概率 从当前电力产业的发展来看，其已经渗透了各个行业，在人们的日常生活中扮演着重要的角色，再加上电力行业需要诸多的资源等，因此维持电力行业的稳定性还有安全性，显得尤为的重要。检验电力系统的运行情况，可以通过高压电气设备的检修试验，进而达到对其进行检验的标准，这样可以让电力系统的运行问题得到解决，极大程度的让电力事故的发生得到降低。可以这样说，一旦发生设备绝缘的问题，就会极易造成电力系统发生停电的事故，基于此，检修试验高压电气设备显得必不可少。 2现阶段我国高压电气设备检修试验存在的问题 2.1 高压电气设备检修试验技术存在的问题 工作总结发现，在高压电气设备检修试验工作中，由于涉及的技术与要素相对较多，因此在实践操作中或出现各种问题，影响检修试压结果出现试验误差，影响设备乃至电力系统运行的稳定与安全。接地问题是高压电气设备检修试验中较为常见的一种问题，尤其是关于电容器的检修试验。通常情下接地问题可分为两种，分别是被测试设备接地问题和滤波器接地问题。一般情况下，被测试设备接地问题的产生，会导致电气设备中的介质发生介质大规模损耗问题，出现接地不良现象。与此同时，在高压电气设备检修试验过程中，TV与TA的不正当使用，也会出现二次回路接地不良现象，影响试验结果。 2.2 高压电气设备检修试验问题形成的原因 导致高压电气设备检修试验技术问题产生的原因有很多，主要变现在以下几个方面：其一，检修试验工作人员工作态度不严谨。即在进行设备检修试验过程中，对检修试验工作重视程度不高，为对高压电气设备进行全面、细致的观察，从而忽略高压设备隐蔽安全隐患，降低检修试验精准性；其二，缺乏完善与科学的检修试验方案与制度。即在实践操作过程中，由于方案与制度的缺乏，导致多数工作人员依据自身工作经验对高压电气设备进行检修与试验，导致工作整体协调性、规范性较差，易出现工作漏洞，发生意外事故而得不到及时有效处理，从而影响检修工作的安全与可靠；其三，检修试验设备引用不规范。在实践检修试验过程中，受工作人员专业知识、技术水平影响，易出现先进检修试验设备应用不规范、测量数值记录错误或技术应用不正确等问题，从而影响试验结果，出现工作误差。 3高压电气设备检修试验问题的优化对策 3.1执行严格的高压电气设备检修体系 在高压电气设备检修过程中，相应的体系发挥了重要作用，这是由于检修过程具备系统化特征，检修需要传送数据给监控体系，通过管理系统的对数据的深入解析，进而来判定高压设备的运行状态。具体来讲高压电气设备的检修体系需要进行管理系统和诊断系统两方面的建设。高压电气设备有着巨大的信息量，不仅需要详细记载静态信息，还要全面记录动态信息，同时设备故障信息也不可以忽视。静态信息所说的是设备自身出厂时的相关资料，属于设备的最基础的信息。动态信息，顾名思义就是运行中所形成的各种各样的不断变化的信息数据。故障信息不仅要记录下来，还需要构建对应的分析系统予以分析，以便更有效的识别故障并解决处理。 3.2提高试验仪器的精准度 试验数据的准确与否直接关系到高压设备检修试验的质量，因此在具体的检修试验中必须要加强对试验仪器的质量管理。一方面电力检修企业必须要购置先进的试验仪器设备，提高实验仪器设备的性能。例如电力部门在购买试验仪器后必须要经过质量检验部门的检验才能应用到实践中。二是试验操作人员在使用试验检验仪器时必须要严格按照仪器使用规范说明进行。例如在变压器现场交接试验时需要采取变压器线圈直流电阻测试。在具体操作时由于线圈属于较大的电感性元器件，因此在测量时电桥中的电源向其充电时，需要一定时间之后才能稳定，需要在其稳定的时候读其电阻值。 3.3控制电压对电气设备试验的影响 由于在对电气设备检修试验中电压会对设备产生一定的损伤，因此需要注意电压对介质损耗因数测量和直流电阻测量的影响。例如检查好试验设备接地的可靠性,保证接地引下线与接地线之间连接良好,接地线不能缠绕在接地引下线上,同时也不能置于接地引下线有锈蚀、油漆处。另外也要提高电气设备检修试验人员的专业技能，尤其是要提高他们应用智能技术设备检验设备的能力。随着在线监测平台的应用，检修试验操作人员也要积极学习掌握新技术，提高检修试验的质量，电力系统检修试验人员要不断学习，掌握最新的检修试验技能。 结语 综上所述，电力系统在工业、商业以及我们的生活学习中占据了关键地位，高压电气设备属于电力系统的核心部分，加强其检修试验管理具有很重要的现实意义。上述通过结合高压电气设备检修试验的相关内容，深入分析与阐述了检修试验工作在试验方案与作业指导、技术发展、测量试验结果、数据对比等几个方面不足，在实践工作中，可以通过建立全面完善的试验计划、执行严格的高压电气设备检修体系、提高试验仪器精度以及检修人员素质等措施，优化与改进高压电气设备检修试验工作，提升工作的有效性，从而保障电力系统的安全稳定运行。 参考文献： [1]张苏苏.高压电气设备检修试验中的问题与对策[J].工程技术：文摘版,2016(09). [2]邵明,郭丝雨,袁莹莹.高压电气设备检修试验中的问题与对策[J].河南科技,2017(13). [3]罗昌荣,张玉琼.高压电气试验中安全的重要性及安全管理对策探讨[J].电工技术:理论与实践,2015(11).
高压隔离开关缺陷分析及维护
（ ） 、 闸不到位 ； ４分 合
（） ５ 机构 卡 涩 、 能操作 ； 不
型隔 离开关
Hale Waihona Puke 表１ ０ ８年 ～１ ０年高 压 隔 离开 关缺 陷统 计 表
发次 、 型 蒜发 闪、 形 裂 生 ：数 ＼ 部 热 翼 分 络裂 断 、 断
２０ ０ ８年 发 生 次 数 ２０ ０ ９年 发 生 次 数
分 由于氧化、 生锈等原因使 机构动作 时的阻力增 大 ， 在 操作时 ， 易导致 部分连 杆弯 曲、 形 ， 变 变形后 的连杆将
使传动机构的行程缩小， 从而造成分、 合闸不到位。
处理方法 ： 清除转动部分杂质， 重新打润滑油。将 变形连杆拆下 ， 恢复原状， 调整连杆长度至合适位置。 （） ４ 齿轮破裂。当传 动部分卡涩， 操作 阻力过 大时 ， 外力强行进行操作 ， 将导致齿轮破裂 ， 从而导 致分、 合闸不到位 。
（） １ 触头 压 紧弹簧性 能 不 良 、 紧力不够 。 乐 处理 方法 ： 换触 头压 紧 弹簧 。 更 （） ２ 因气 温及 负荷 变 化 导致 长期 的热 胀 冷缩 使
各连 接 、 固螺 栓 的松 动 ， 紧 使接触 电阻增大 。
处理 方法 ： 检查 、 固螺栓 。 紧
（ ） 触面 氧化 ， ３接 使接 触 电阻增 大 。
灭弧 装置 ， 冈此 它 不 能 带 负荷 操 作 。但 它 允 许 通 断
一
１ 我局 ０ ８年 ～ｌ ０年高压隔离开关缺 陷统计
分 析
通过统计分析 ０ ８年 ～ｌ 的缺 陷记 录 （ 表 ０年 １， ） 发现高压 隔离 开关 的常 见缺 陷主要有 以下 五点 ： （ ） 电接 触部 分发 热 ； １导 （） ２ 绝缘 子 闪络 、 裂 ； 断 （） ３ 触指 变形 、 断裂 ；
高压开关柜运行情况及状态检测调研报告
提高开关柜运行可靠性的技术措施调研报告江苏省电力公司电力科学研究院近年来，江苏电网发生了多起开关柜故障引起的停电事件，如村前变35kV 开关柜、雩横变35kV开关柜、高皇变35kV开关柜爆炸、燃烧事故等，造成了重大的经济损失及不良的社会影响，由此引发了对提高开关柜运行可靠性的技术措施的广泛关注。
2012年，省电科院设备状态评价中心多次赴国内主要开关柜生产厂商、状态检测仪器生产厂商及相关运维单位开展了广泛调研，深入了解、分析了当前高压开关柜解开关柜设备设计、生产、及运维过程中存在的主要不足，并有针对性地提出了改进措施，为提升我省开关柜运行可靠性、保障电网安全提供了重要的技术支撑依据。
一、开关柜常见缺陷及整改措施通过对扬州供电公司、泰州供电公司、帕威尔电气公司及浙江七一电器具公司调研发现，国内电网目前30.5kV开关柜缺陷主要集中在结构设计缺陷、加工工艺缺陷、装配工艺缺陷、选材错误等，分别针对以上问题提出整改措施。
1.1 设计制造缺陷（1）内部故障燃弧试验不满足反措要求十八项反措要求开关柜各隔室均应通过相应的内燃弧试验，燃弧时间为0.5秒及以上内部故障电弧允许持续时间应不小于0.5秒，试验电流为额定短时耐受电流，对于额定短路开断电流31.5kA以上产品可按照31.5kA进行内部故障电弧试验。
目前江苏电网中仍大量运行着燃弧试验时间不满足新反措的要求，一旦发生击穿事故则会发生开关柜爆炸、火烧连云的现象。
（2）开关柜空气净距离不满足要求十八项反措要求35kV开关柜外绝缘应满足以下条件：空气绝缘净距离≥300mm，如采用热缩套包裹导体结构，则该部位必须满足上述空气绝缘净距离要求。
目前35kV开关柜的宽度为1.3 m-1.4m，除掉三相母排的宽度，理论上的空气净距已经不满足≥300mm的要求。
因此，制造厂商大量使用热缩套、绝缘隔板，如图1所示，这些复合绝缘材料存在较大的安全隐患。
图1 开关柜因间距过小而内大量使用的绝缘隔板和热缩套（3）触头盒、套管无屏蔽部分开关柜断路器触头盒、套管未采用屏蔽结构设计，导致内部电场强度分布不均匀，易引发局部放电，长时间的放电导致绝缘材料电老化，最终导致击穿事故的发生，如下图所示。
国家电网公司电网设备缺陷管理规定国网(运检3)297-2014(文号国家电网企管〔2014〕752号
规章制度编号：国网（运检/3）297-2014 国家电网公司电网设备缺陷管理规定第一章总则第一条为加强和规范国家电网公司(以下简称“公司"）电网设备管理,提高缺陷闭环管理水平，保障电网安全稳定运行，依据国家有关法律法规、行业标准、以及公司相关规章制度、技术标准，制订本规定。
第二条本规定所称的电网设备缺陷管理主要包括缺陷的发现、建档、上报、处理、验收等全过程的闭环管理和检查考核等工作。
第三条本规定适用于公司总（分)部、各单位及所属各级单位（含全资、控股、代管单位)电网设备缺陷管理工作。
第二章职责分工第四条电网设备缺陷管理工作实行归口管理。
国网运检部、省（自治区、直辖市)电力公司(以下简称“省公司”）运检部、省检修（分）公司运检部、地市（区、州）供电公司(以下简称“地（市）公司"）运检部、县（市、区）供电公司（以下简称“县公司")运检部（以下简称“各级运检部门”）为电网设备缺陷管理工作的归口管理部门,国网设备状态评价中心、省设备状态评价中心（以下简称“各级评价中心”)负责电网设备缺陷管理工作的技术支撑，省检修公司中心（分部）、地（市）公司检修分公司、县检修（建设)工区（以下简称“运检单位”）为电网设备缺陷管理的具体实施单位。
第五条国网运检部职责：（一）负责制订公司电网设备缺陷管理的制度标准及其他规范性文件；（二）指导设备缺陷管理工作,完善公司标准缺陷库,组织研究解决电网设备缺陷管理工作中的管理问题和重大技术问题；（三）负责组织编制公司输变配电设备缺陷统计分析报告，组织开展设备运行评价工作,指导反事故措施、大修技改计划的制订和设备选型;（四）完善技术支持手段和装备配置，组织研究、推广先进实用的带电检测和状态监测技术；（五）负责公司系统具有代表性的电网设备家族缺陷发布，组织协调公司系统家族缺陷的排查治理工作；（六）负责公司输变配电设备缺陷管理工作的指导、监督、检查和考核;（七）开展岗位技能培训，提高各省公司技术人员缺陷诊断分析和处理技能水平。
供配电系统中高压开关柜常见故障分析与处理
供配电系统中高压开关柜常见故障分析与处理【摘要】高压开关柜是配电系统中的重要电气设备，从拒动、误动故障、合闸、分闸故障、储能故障等多方面分析了高压开关柜常见故障，并据此给出了各类故障处理方式，为确保高压开关柜安全高效运行提供了指导。
【关键词】高压开关柜；故障分析；处理方法高压开关柜是指用于电能分配、计量及连接电缆的高压配电设备，因其能够起到电路的通断、控制或保护等作用，故被广泛应用于高压供配电系统中。
高压开关柜的安全可靠运行是确保供配电作业有序进行的基础，一旦高压开关柜出现故障，往往会造成大范围的停电，影响居民生活和工业生产。
由于高压开关柜结构复杂，涉及断路器、熔断器、各类仪表、保护器等多种元件，故障形式表现多种多样，故障判断和故障处理难度往往较大，本着提高高压开关柜故障判断处理速度、降低停电影响时间等目的，有必要对高压开关柜常见故障和处理方法进行研究。
1高压开关柜概述高压开关柜是以断路器为主的电气设备，其是根据电气一次主接线图的相关要求将控制器、保护器等高低压电器及母线、绝缘子等元件装配在一起形成能够在电力系统中接受和分配电能的一类装置。
高压开关柜可根据电网运行要求将部分电力设备或者部分电路网络投入或者退出运行，也可将电力设备或者部分电路网络快速切除，进而确保电力系统的无故障运行，同时也可保证检修人员的安全。
根据断路器的安装方式，可将高压开关柜分为移开式和固定式。
移开式高压开关柜又称为手车式高压开关柜，柜体内的电器元件主要安装在可抽出的手车上，该型高压开关柜互换性较好，可提高供电系统的稳定性；固定式高压开关柜内的电器元件不可移动，但是操作简单，价格相对低廉，故常被应用于10kV及以下配电系统中。
2高压开关柜常见故障分析2.1拒动、误动故障拒动、误动等故障也是高压开关柜的最常见故障,分析人员认为该故障形成的因素主要有机械故障与电器故障二个方面所致。
机械问题主要指操动机械和驱动机构发生卡涩,机件发生扭曲或者破裂,分合上的铁心、轴销等发生松动和扭曲等,这就会造成开关箱发生拒动或者误操作;电气故障主要包括在电气控制回路和辅助电路中的连接错误,端子发生松动,扭转开关和辅助开关不活动,合闸接触器发生失灵等,电气故障相对于机械故障的开关柜拒动和误操作比率要大于百分之五十,而且对电气故障检查和修复的难度也比较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电网检修中高压开关设备的典型缺陷分析及改进方法研究 龙
江
摘要：随着经济和科技的快速发展，人们对供电的可靠性、稳定性和安全性的
要求越来越高。电气高压开关设备是电力电网系统中必不可少的重要设备，其可
靠性、稳定性和安全性直接决定了电力电网系统运行的可靠性、稳定性和安全性。
这几年，在国家财政和高科技的大力支持下，高压开关设备取得了长足的进步，
本文对高压开关设备的典型缺陷进行分析，并提出改进方法。
关键词：电网检修；高压开关设备；典型缺陷；改进方法
1 高压开关的现状
高压隔离开关虽然结构简单，但种类繁杂，是电力系统中用量最大、使用范
围最广的高压开关设备，其检修工作量较大。因此，对隔离开关进行合理的检修
维护管理工作，使隔离开关处于良好的运行状态，成为隔离开关安全运行的重要
保证。近年来，随着我国电网的快速发展，开关设备量的增加，质量的提高，免
维护设备的采用，使得断路器设备的检修周期延长。系统停电困难，停电时间短，
使很多的隔离开关存在的问题得不到解决，并由此引发设备故障，所以传统的定
期检修制度和目前实际情况不相适应。状态检修是从定期检修发展而来的更高层
次的检修体制，它通过对开关的各种信息进行分析判断，再决定是否对隔离开关
进行检修，其主要优点是：在保证隔离开关安全可靠的前提下，提高了设备的可
用率，降低了检修费用，与定期检修相比，状态检修有强烈的主动性。
2 高压开关设备故障原因分析及处理方法
2.1 突然跳闸故障
在过流继电器动作以后，开关会跳闸，这是因为线路承担的负荷较大，对此
要提前采取预防措施，最大限度减少负荷，否则将发生跳闸故障。当出现速断跳
闸故障，要对母线、变压器和线路进行详细检查，将短路故障点找出来，处理后
才能送电。开关出现过流保护、速断保护等动作以后，会出现跳闸的情况，继电
器可以复位。按照这种情况，和温度保护、瓦斯保护有很大差异，若是变压器中
存在故障，承担了过大的负荷，会发生以上两种保护动作。如果出现了瓦斯动作，
则应对变压器进行维修。若是变压器温度比整定值还要大，则会发生温度保护动
作，此时要降低变压器温度，可以改善通风条件，也可以加强对负荷的控制。若
整定值偏小，应及时调大，接下来打开温度接点，开关方可送电。
2.2 合闸故障
1）保护动作：根据上述分析可知，保护动作会让开关跳闸。开关输电之前，
如果线路发生故障，防跳继电器在保护回路影响下，会出现作用，合闸时开关将
短时间内跳闸。就算转换开关处于合闸位置，开关将不会出现合闸连续跳跃的情
况。
2）防护故障：现阶段高压开关设备一般安装有无防功能，确保开关只有在运
行、试验等位置时才能合闸，即位置开关不闭合，电动不合闸，该故障合闸时容
易出现。故障状态运行、试验位置灯熄灭，稍微移动开关手，让限位开关闭合，
将能够输电。若是限位开关出现了较大的偏移，则需要适当作出调整。
3）电气连锁故障：要想让高压系统保持正常运行状态，一般需要安装电气连
锁。对两路电源进线单母线分段系统而言，规定两路进线柜与母联柜最多只能有
两台开关闭合，若是三台開关都闭合，则将产生反送电现象。同时随着短路参数
的改变，将增加并列运行线路电流。进线柜连锁电路与母线柜常闭接点串联，规
定母联柜分闸时进线柜能够合闸。将两路进线柜的常开与常闭和母联柜连锁电路
串联以后，才能进行并联。如此一来当两路进线柜分别有合闸、分闸状态时，才
能进行输电。对于高压柜无法电动合闸的情况，需要考虑有无存在电器连锁，不
应盲目进行手动合闸。电器连锁故障通常因操作失误所致，与合闸要求不符。若
合母联进线柜为一分一合情况，不过分闸柜中拉出了手车，为插上插头。若是连
锁电路出现故障，应采用万用表对故障处进行检查，通过红、绿灯对辅助开关是
否存在故障进行检查，这种方法比较简便，不过可靠性不强，要用万用表进行检
查与确认。维修辅助开关的过程中，必须将固定法兰角度控制好，合理调整辅助
开关连杆长度。
4）控制回路开关故障：当控制回路内出现控制开关损坏、线路断线等问题后，
会影响对合闸线圈的输电，此时合闸线圈将不发出动作声音，并对线圈两端是否
存在电压进行测量，方法为使用万用表对开路点进行检查。
5）合闸线圈故障：若是出现这种故障，会让合闸线圈被烧毁，不仅会出现异
味与冒烟的情况，还将熔断保险。合闸线圈一般为短时工作制，应将通电时间控
制在规定范围内，如果无法正常合闸，则需要找出原因，不能频繁进行合闸。对
CD型电磁操作机构合闸线圈而言，因为电流较大，在反复合闸过程中将被烧坏。
当高压开关设备无法合闸以后，在故障检修时应采取试送电方法。这样能够排除
线路故障、电气连锁故障以及限位开关故障等，这样确定手车中是主要故障点。
进行应急处理的过程中，要通过试验点来试送电，并使用备用手车输电，从而有
效提升处理效果，最大限度减少停电时间。
2.3 分闸故障
在发生分闸故障以后，若是红灯熄灭且无法电动分闸，则为辅助开关故障。
分闸线圈再烧毁后，不仅会出现异味与冒烟的情况，还将熔断保险。在出现控制
回路开关故障以后，转换开关或其他位置将断线，将影响对跳闸线圈的送电[4]。
对线圈故障进行检查的过程中，应选择万用表对线圈两端电阻进行测量，如果电
阻较小或等于零，则表明内部匝间短路，电阻过大则内部开路。在处理开路故障
的时候，选择万用表对电压和电阻进行测量，从而作出准确判断，若开路处存在
电压，则电阻过大。
2.4 机械故障
高压开关设备机械故障包括机械连锁故障和操作机构故障，故障处一般为紧
固处松动、传动部件磨损和限位调整不当等。
1）机械连锁故障：要想让开关操作不出现失误，应将机械连锁安装在高压开
关设备中。包括手车进出柜体期间，开关应处于分闸状态，在开关合闸以后，则
并不能直接操作隔离开关。这种故障类型较多，要按照机械传动途径分析，通常
防护机构较为简单，和其他机构交叉不多，便于查找。
2）操作机构故障：对于操作机构而言，最为常见的一种故障就是限位点偏移，
以CT8型机构为例，机构调整关键是扇形轮和脱扣半轴啮合量，啮合量过大，会
提高脱扣阻力，从而引起卡死的情况。啮合量过小，将出现连跳的情况，无法合
闸。为有效处理这个故障，需要对限位螺栓与分闸连杆长度进行适当调整。
3结语
无论未来的高压开关设备的发展会是怎样的，有一点会是肯定的，那就是这
些高压开关电器的发展都是未来更大程度的保障这些对于工作人员的生命财产安
全。未来的高压开关检修相关技术一定会高速的发展，其创新性也会得到极大的
提高。这样在未来的高压开关电器行业中，高压开关设备检修相关技术会被得到
非常重要的应用。
参考文献：
[1] 黄雪婷.关于高压开关设备的温升及制造技术的研究分析[J].北京电力高等
专科学校学报，2011（12）
[2] 韩书谟，钟建英，尹军华等.智能高压开关设备技术发展[J].智能电网，
2013，（01）：6-11.
