hypermesh菜单翻译A

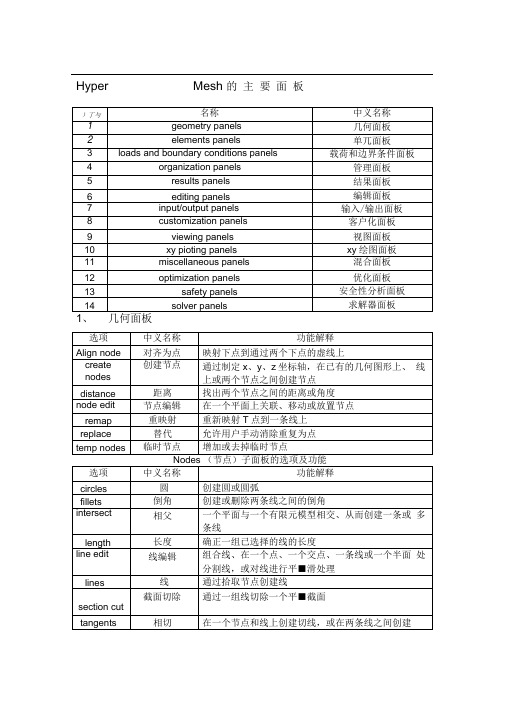

hypermesh主要面板英文翻译
单元偏置
基丁板单兀或壳体单兀，通过在板壳单兀法线方向的 偏置，创建实体单兀、多层板单兀或壳体单兀
elem types
单兀类型
选择和改变已有的单元模型
faces
面
发现实体单元自由面和等效的节点
line drag
线拖动
通过沿着一条线拖动下点、线或单兀创建一个曲面或 网格
order change
geom cleanup
几何活理
包工具帮助准备划分网格的曲面几何
intersect
相父
一个平面与一个有限元模型相交、从而创建一条或 多条线
.line drag
线拖动
创建一个曲面或通过沿着,条线拖动下点、线或单 兀的方式创建网格
planes
半向
通过平面上线的界限创建一个平■的曲面或创建网格
ruled
规则面
通过没有联系的节点或线创建一个曲面或创建网格
skin
蒙皮
通过一系列线的蒙皮创建一个曲面或创建网格
spheres
球面
创建一个球面或创建球面网格
spin
旋转面
通过绕某一轴旋转下点、线或单兀创建一个曲面或 创建网格
spline
样条面
通过线创建一个曲面或创建网格
surf lines
面上的线
改变面的显示线的数量
node edit
节点编辑
在一个平面上关联、移动或放置节点
remap
重映射
重新映射T点到一条线上
replace
替代
允许用户手动消除重复为点
temp nodes
临时节点
增加或去掉临时节点
Nodes（节点）子面板的选项及功能

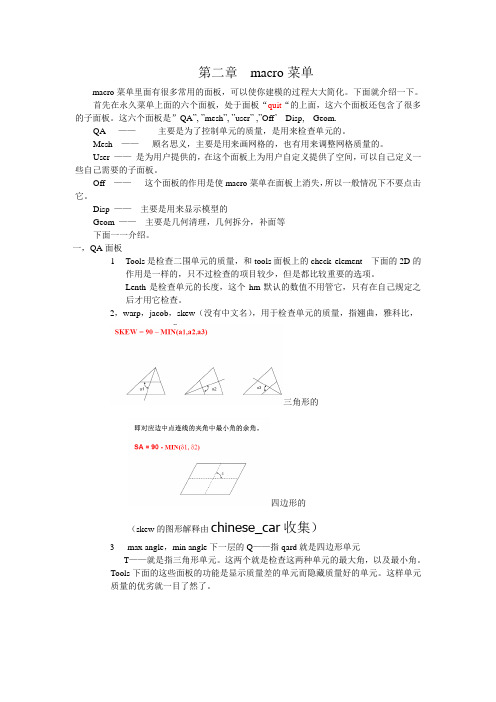

hypermesh macro 菜单
第二章macro菜单macro菜单里面有很多常用的面板，可以使你建模的过程大大简化。
下面就介绍一下。
首先在永久菜单上面的六个面板，处于面板“quit“的上面，这六个面板还包含了很多的子面板。
这六个面板是”QA”, ”mesh”, ”user” ,”Off’Disp, Geom.QA——主要是为了控制单元的质量，是用来检查单元的。
Mesh ——顾名思义，主要是用来画网格的，也有用来调整网格质量的。
User ——是为用户提供的，在这个面板上为用户自定义提供了空间，可以自己定义一些自己需要的子面板。
Off ——这个面板的作用是使macro菜单在面板上消失，所以一般情况下不要点击它。
Disp ——主要是用来显示模型的Geom ——主要是几何清理，几何拆分，补面等下面一一介绍。
一，QA面板1Tools是检查二围单元的质量，和tools面板上的check element 下面的2D的作用是一样的，只不过检查的项目较少，但是都比较重要的选项。
Lenth是检查单元的长度，这个hm默认的数值不用管它，只有在自己规定之后才用它检查。
2，warp，jacob，skew（没有中文名），用于检查单元的质量，指翘曲，雅科比，三角形的四边形的（skew的图形解释由chinese_car收集）3 max angle，min angle下一层的Q——指qard就是四边形单元T——就是指三角形单元。
这两个就是检查这两种单元的最大角，以及最小角。
Tools下面的这些面板的功能是显示质量差的单元而隐藏质量好的单元。
这样单元质量的优劣就一目了然了。
点击前点击后4 remesh ——就是重画，如果你觉得开始画的单元的质量较差，或是检查不合格，就可以用这个面板了，当然在2D面板中也有这个面板，而且也比在macro中的remesh功能强大。
但是这个面板用起来比较方便，也可以大略的改善单元的质量。
使用前5 smooth ——就是使单元过渡的更平滑，减少一些过渡的比较生硬的地方。
HyperMesh主要面板的功能介绍
主要面板的功能介绍1、Geom界面功能：
2．1D的界面功能：
3．2D界面功能：
4、3D界面功能
5、Analysis界面功能
6、Tool界面功能
7、Post界面功能
功能解释
要控制面板命令
在整个hypermesh 界面的右下角，有一个控制面板，其中一些是模型的旋转、缩放的命令，十分容易理解，这里不作赘述，我们重点需要介绍的是disply、global和option 这几个命令。
a.快捷键D即display 在这个命令中可以控制模型操作的显示与否。
上图显示即disply命令面板，图中左侧的是可选择的操作对象，名字前面的方框中打勾的操作对象就可以显示在主操作面板中，通过
鼠标左键选择，右键取消。
图中右侧有一些控制命令，none为全部关掉，all为全部打开，
reverse是反选。
点击comp前面的箭头，会出现一些选项，这些都是可以显示在主面板中的选项，不过我们在做建模工作时一般不需要。
点击elems 前面的双箭头，可以在element和geometry之间切换，在建模工作时
经常需要切换。
b.快捷键G即global命令中可以控制模型操作的显示与否。
c.快捷键O即Option命令中可以控制模型操作的显示与否。
软件中的一些选项，基本保持默认设置即可，对操作没有太多的影响。
根据我们的经验，最好不要选取modeling中的fix points，将bitmap animation 和view acceleration 都设置为none。
这样会提高
显示效果，减少占用电脑资源。
适合hypermesh初学者常见英文解释
适合hypermesh初学者常见英文解释自己水平有限英语不太好自己总结适合初学者看看为了省钱方便浏览dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点b 返回以前视图backz zoomp plot 刷新显示w windowsf fillr rotatec centert 设定视角显示a arc 弧形s slide 移动缩放surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12, Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX) F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smoothSolid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical. piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinatesystem.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh里称为：equivalenced”)pinhole n.针孔, 小孔toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。
hypermesh主要面板英文翻译备课讲稿
h y p e r m e s h主要面板
英文翻译
HyperMesh的主要面板
1、几何面板
Nodes（节点）子面板的选项及功能
Lines（线）子面板的选项及功能
Surfaces(曲面)子面板的选项及功能2、单元面板
One-dimensional(一维单元)子面板的选项及功能
shells(壳单元)子面板的选项及功能
Solids子面板的选项及功能3、载荷和边界条件面板
载荷和边界条件面板
4、管理面板
管理面板5、结果面板
结果面板6、编辑面板
编辑面板7、输入/输出面板
输入/输出面板8、客户化面板
客户化面板9、视图面板
视图面板10、xy绘图面板
Xy绘图面板11、混合面板
混合面板12、优化面板
优化面板
13、安全性分析
安全性分析面板14、求解器面板
求解器面板。

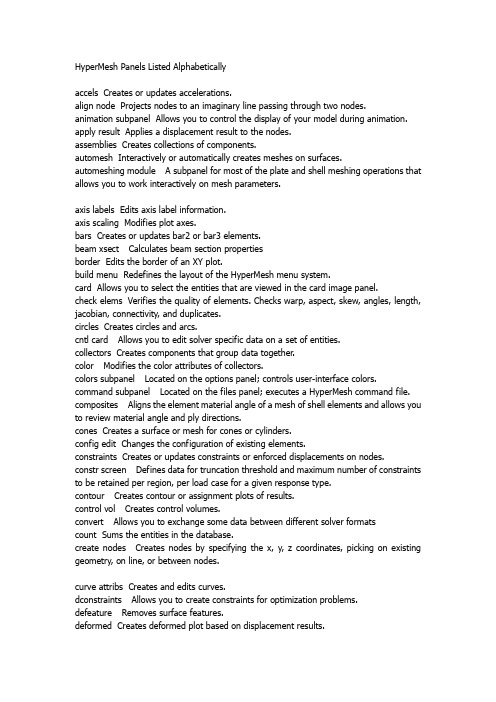

Hypermesh菜单上的关键字释意字母排序
HyperMesh Panels Listed Alphabeticallyaccels Creates or updates accelerations.align node Projects nodes to an imaginary line passing through two nodes.animation subpanel Allows you to control the display of your model during animation. apply result Applies a displacement result to the nodes.assemblies Creates collections of components.automesh Interactively or automatically creates meshes on surfaces.automeshing module A subpanel for most of the plate and shell meshing operations that allows you to work interactively on mesh parameters.axis labels Edits axis label information.axis scaling Modifies plot axes.bars Creates or updates bar2 or bar3 elements.beam xsect Calculates beam section propertiesborder Edits the border of an XY plot.build menu Redefines the layout of the HyperMesh menu system.card Allows you to select the entities that are viewed in the card image panel.check elems Verifies the quality of elements. Checks warp, aspect, skew, angles, length, jacobian, connectivity, and duplicates.circles Creates circles and arcs.cntl card Allows you to edit solver specific data on a set of entities.collectors Creates components that group data together.color Modifies the color attributes of collectors.colors subpanel Located on the options panel; controls user-interface colors. command subpanel Located on the files panel; executes a HyperMesh command file. composites Aligns the element material angle of a mesh of shell elements and allows you to review material angle and ply directions.cones Creates a surface or mesh for cones or cylinders.config edit Changes the configuration of existing elements.constraints Creates or updates constraints or enforced displacements on nodes.constr screen Defines data for truncation threshold and maximum number of constraints to be retained per region, per load case for a given response type.contour Creates contour or assignment plots of results.control vol Creates control volumes.convert Allows you to exchange some data between different solver formatscount Sums the entities in the database.create nodes Creates nodes by specifying the x, y, z coordinates, picking on existing geometry, on line, or between nodes.curve attribs Creates and edits curves.dconstraints Allows you to create constraints for optimization problems.defeature Removes surface features.deformed Creates deformed plot based on displacement results.delete Deletes data from the database.dependency Finds nodes that have multiple DOF constraints.dequations Allows you to create user-defined functions for constraints and/or objective functions.desvar link Allows you to link a design variable to other design variables.detach Detaches elements from adjoining elements.display Turns collectors on and off for viewing.distance Finds the distance or angle between nodes.drag Creates a surface or mesh by dragging nodes, lines, or elements.dummy Allows you to rotate the dummy assemblies or specify the position of the H-Point of a dummy assembly.edges Finds free edges and equivalences nodes on edges.edit curves Creates or edits new or existing curves from files or math expressions.edit element Builds, combines, and splits elements.elem offset Creates solid elements or layers of plate or shell elements based on a plate or shell element by offsetting the shell elements in a direction normal to the surface they form. elem types Selects and changes existing element types.ellipsoids Creates and modifies single or multiple ellipsoids and cylinders.entity sets Creates sets of nodes or elements.equations Creates, reviews, and updates equations.export subpanel Exports HyperMesh data to solver input formats.faces Finds free faces and equivalences nodes on surfaces.fatigue Allows you to write stress/strain results from finite element analysis to an external file that can be used to set up fatigue analysis in a supported fatigue solver.fd blocks Provides access to the Finite Difference menu panel.features Displays the edges of a model as one-dimensional plot elements, providing a visualization tool to see the edges of a complex model.fe joints Creates, reviews, or updates joints.files Subpanels allow you to save and retrieve files, import and export data, specify templates and results files, and run command files.fillets Creates or deletes fillets between two lines.find Finds entities (and IDs) in the database.flux Creates or updates flux loading to nodes.forces Creates or updates forces.gaps Creates or updates gap elements.gauge Creates a single design variable (DESVAR) and multiple property relation (DVPREL1) cards for the components selected for size optimization.geom cleanup Contains tools to help you prepare surface geometry for meshing. global Specifies the template file, current component, element order and size. graphics subpanel Determines the current graphics engine: standard or performance. grid attribs Edits grid information.grid labels Edits grid label information.hidden line Creates hidden line and shaded image plots of elements.hyperbeam Defines beam section entities before entering the HyperBeam module. import subpanel Imports data to HyperMesh.integrate Allows you to integrate a curve.interfaces Creates and modifies interfaces that define a contact or sliding surface. intersect Creates a line or lines where a plane intersects with a finite element model. legend Edits the plot legend.length Determines the length of a group of selected lines.line drag Creates a surface or mesh by dragging nodes, lines, or elements along a line. line edit Combines lines, splits lines at a point, at a joint, at a line, or at a plane, and smoothes lines.line mesh Creates 1-D elements between nodes or along a line.linear 1d Creates one-dimensional plot elements.linear solid Creates solid elements between two groups of plate elements.lines Creates lines by picking nodes.load steps Allows you to create and update collections of load collectors.load types Selects load types for new models or updates load types as defined in a template file.mask Masks entities from the display list.mass calc Obtains the mass, area, and volume of selected elements or surface. masses Creates or updates mass elements.menu config subpanel Located on the options panel; changes the size of HyperMesh menu and graphics fonts and cursor size, and specifies the Macro Menu.moments Creates or updates moments.multibody joints Defines kinematic joints between two local coordinate systems to connect two multibody collectors.multibody planes Creates rectangular, planar surfaces for use in multibody analysis. node edit Associates, moves, or places nodes on a surface.normals Displays and adjusts the normal of elements or surfaces.numbers Displays the IDs of entities.objective Allows you to define objective functions for optimization problems.opti control Allows you to control the optimization process.options Allows you to determine tolerance, zoom factor, element shrink, pick handles, etc. optimization module Perform topology, topography, size, and shape optimizations.opti rename Renames the label of the optimization entities individually, or all at once. opti reorder Reorders optimization entities.optistruct solver Writes out OptiStruct input files and then solve by clicking the optistruct. button.order change Changes elements from first to second order, or vise versa.organize Moves or copies entities between components.ossmooth Extracts and imports the final design geometry from OptiStruct抯topology, topography, and shape optimization results into HyperMeshoutput blocks Creates and updates blocks of entities used for output requests.page names subpanel Located on the files panel; customizes the page names and titles of the main menu.penetration Checks groups for initial penetration problems.permute Switches x, y, z data of entities.planes Creates a planar surface or mesh bounded by planar lines.plot titles Edits plot titles.plots Creates new plots and allows you to select curves to include on the plot.position Positions entities in space by selecting nodes.postscript subpanel Located on the options panel; produces PostScript images (also use function key F4).pressures Creates or updates pressures.project Projects entities to a plane, vector, or surface.quality index Calculates a single value to represent the quality of the displayed shell (2D) model.query curves Allows you to find the x and y values of a point in a curve.rbe3 Creates or updates RBE3 elements.read curves Allows you to input an xy data set from an ASCII file.reflect Mirrors entities about a plane.remap Re-maps nodes onto a line.rename Changes collector names.renumber Renumbers entities.reorder Changes the order of named entities in the database.reparam Condenses line data to help increase processing speed.replace Allows you to manually equivalence nodes.replay Replays previously saved animation sequences.responses Allows you to create responses for an optimization.results curves Allows you to create curves by extracting data from a HyperMesh results file. rigid walls Creates and updates rigid walls.rigids Creates or updates rigid or rigidlink elements.rods Creates or updates rod elements.rotate Rotates entities about a vector.ruled Creates a surface or mesh from nodes or lines which are unconnected.safety module Contains the panels used for safety analysis.scale Modifies the size of entities.seatbelt Allows you to create and route seatbelts onto a dummy.section cut Cuts a planar section through a group of lines.sensor Create and edit sensors.shape Allows you to perform shape optimization.simple math Allows you to perform simple math functions on a curve.size Allows you to setup and perform size optimization.skin Creates a surface or mesh skin across a set of lines.smooth Improves element quality on a surface mesh.solid map Creates a solid mesh by defining source, destination, and along surfaces. solid mesh Creates a solid mesh within a volume defined by edge lines.solver Allows you to run an external program from within HyperMesh or assign and run a solver.spaceball subpanel Located on the options panel; allows changes to the operating characteristics of a spaceball device.spheres Creates a spherical surface or mesh.spin Creates a surface or mesh by rotating nodes, lines, or elements about a vector. spline Creates a surface or mesh with lines.split Splits elements into pre-defined patterns.spotweld Creates or updates spotweld elements.springs Creates or updates spring elements.summary Creates a summary of elements, loads, and properties.super elems Assigns nodes to a super element set and displays the nodes of a super element set.surf lines Changes the number of surface visualization lines.surface edit Trims surfaces with lines or surfaces, untrims surfaces, and creates surfaces that fill gaps in the model.systems Creates local coordinate systems.table entries Allows you to specify values for the constraints used in defining functions. tags Allows you to assign names to entities.tangents Creates tangent lines between a node and line or between two lines.temp nodes Adds or removes temporary nodes.temperatures Creates or updates temperatures.tetramesh Allows you to fill an enclosed volume with first or second-order tetrahedral elements.titles Creates and edits screen titles.topography Allows you to setup and define topography optimizations.topology Allows you to setup and define topology optimizations.torus Creates a toroidal surface or mesh.transient Creates an animation sequence from transient results.translate Moves entities along a vector.vectors Allows you to create a HyperMesh vector entity.vector plot Creates vector plots from vector quantity results.velocities Creates or updates velocities.vis Determines the display of entities in the model.xy plots XY plotting module contains the xy plotting panels.。
hypermesh帮助文档(中文)
Altair软件Hyperworks10.0Hypermesh功能操作中文版张燕华译一字一句打上，不妥之处难免，还望大家批评指正中文资料optistruct指南文档（付费）碰撞关键字（控制文件）中文版（免费）Hypermesh与abaqus接口文档（免费） Hypermesh与dyna接口文档（免费）Hypermesh指南文档（免费）ANSA（网格划分部分）（免费）疲劳Ncode7.0(design life) (免费)更多软件和法规，范例资料，慢慢翻译积累资料声明资料翻译费时费力，希望能让您的学习过程感到省时，给力！我本来不想发行电子版的，传到网上可能会被复制，粘贴，so easy的事情，我就得 “被雷锋”了。
个人建议：或许您能够偶尔得到一份只言片语的资料，或者是某个方面的资料，但是如果您想得到更多更全的学习资料，建议你亲自联系我们。
比如，做碰撞的，想学习NVH，学习流体，学习疲劳，电磁场等；做汽车行业的，想看看其他行业（如航空，重工，电子产品，生命科学）主打软件是什么，比如高薪的航空工业疲劳分析工程师，一汽，泛亚，上海大众，上汽，北汽疲劳工程师主要应用Ncode（疲劳软件的鼻祖，功能最全，最强大）；还有船舶行业patran软件，很多经典资料（像Patran PCL Workshop Notes）还木有中文版。
在一个或两个方面特别精通的基础上，再对其它方面熟悉，或许您会更受业内欢迎。
如果您需要更多，关于Hyperworks，ansa，MSC.patran,nastran，dytran；LS-dyna，abaqus，adams，ansys，madymo，MoldFlow，MARC, Ncode，Optistruct帮助文档中文版。
请联系：QQ：290538306邮箱：zzuzhangyanhua@很多资料国内代理公司不公开或者根本没有。
到我们这里，某些已有中文版，暂时没有的资料可以从无到有，欢迎团购，更欢迎个人。
hypermesh面板命令一览表(中英文)解析
Hypermesh 命令一览表（上）Geom主面板 (3)Nodes子面板/Distance子界面 (3)Node edit 子界面 (3)Line edit子面板 (4)Lines子面板 (4)Defeature 子界面 (4)Circles 子界面 (4)Surfaces子界面/Surface edit子界面 (5)Midsurface 子界面 (6)Solids 子界面 (6)Solid edit 子界面 (7)Primitives 子界面 (7)Edge edit 子界面/ Point edit 子界面 (8)Auto cleanup 子界面 (9)Quick edit 子界面 (9)1D主面板 (9)Masses 子界面/Shp 子界面 (10)Rigids 子界面 (10)Fe joints 子界面 (10)Bars 子界面 (10)Connectors 子界面 (10)Spotweld 子界面 (13)Hyperbeam 子界面 (13)Line mesh 子界面/Vectors 子界面 (13)Systems 子界面 (14)Edit element 子单元 (14)Split 子单元 (14)Replace子单元/Detach子单元 (14)2D主面板 (14)Cones 子界面 (15)Planes 子界面 (15)Spheres 子界面 (15)Torus 子界面 (15)Drag 子界面 (16)Spin 子界面 (16)Elem offset 子界面 (16)Auto mesh 子界面 (16)Composites子界面 (17)Shrink wrap 子界面 (17)Smooth 子界面 (17)1Quality index 子界面 (17)Elem cleanup 子界面 (17)3D 主面板 (18)Solid map 子界面 (18)Linear solid子界面/ Solid mesh 子菜单 (18)Tetramesh子界面 (19)Geom主面板Line edit 子面板Lines 子面板Defeature 子界面Surfaces子界面Surface edit子界面Solid edit 子界面Auto cleanup 子界面Quick edit 子界面1D 主面板Shp 子界面Rigids 子界面二级子界面Organize二级子界面Mask二级子界面find二级子界面translate 二级子界面delete二级子界面seam二级子界面Quality Spotweld 子界面Edit element 子单元ArraySplit 子单元2D主面板Spin 子界面Quality index 子界面Elem cleanup 子界面Edit element、split、replace、detach参照1D 3D 主面板Drag、Spin、Line drag、Elem offset、Connectors参照2D。
hypermesh常用命令
hypermesh常用命令适合hypermesh初学者常见英文解释自己水平有限英语不太好自己总结适合初学者看看为了省钱方便浏览dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离 n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点b 返回以前视图 backz zoomp plot 刷新显示w windowsf fillr rotatec centert 设定视角显示a arc 弧形s slide 移动缩放surfaces and faces 曲面和表面duplicate adj.复制的 n.复制品 vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到 n.找回centroid n. 质心trim adj. 整齐的, 整洁的 vt. 整理, 修整, 装饰morph 变形快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12, Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX) F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smoothSolid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断 vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical. piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变 The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh里称为：equivalenced”)pinhole n.针孔, 小孔toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。
hypermesh快捷键及常见英文
HYPERMESH快捷键－－－学习HYPERMESH成熟的必要表现dangle 摇摆War page 翘曲, 扭曲, 热变形Aspect Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离 n.裂开, 裂口, 裂痕Tria Triangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点b 返回以前视图 backz zoomp plot 刷新显示w windowsf fillr rotatec centert 设定视角显示a arc 弧形s slide 移动缩放surfaces and faces 曲面和表面duplicate adj.复制的 n.复制品 vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到 n.找回centroid n. 质心trim adj. 整齐的, 整洁的 vt. 整理, 修整, 装饰morph 变形快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12, Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX)F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smoothSolid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collector beamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断 vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变 The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system. reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接 n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“Hyper Mesh里称为：equivalenced”)pinhole n.针孔, 小孔toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；? toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边? Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板? duplicates: 重复面–查找并删除重复面quick edit : 面板? filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创作编号：BG7531400019813488897SX 创作者： 别如克*
Geom主面板： Nodes 节点 Lines 线 Surface 曲面 Solid 实体 Quick edit 快速编辑 Node edit 节点编辑 Line edit 线编辑 Surface edit 曲面编辑 Solid edit 实体编辑 Edge edit 边编辑 Temp nodes 临时节点 Circles 圆 Defeature 简化几何模型 Primitives 基本体 Point edit 点编辑 Distance 距离 Length 长度 Midsurface 中间面 Auto clean up 自动清理 Nodes子面板 Distance子界面
Type in 输入 Create node 创造节点 Create point 创造点 Reject 取消 Pick geom. 在几何体上建点
作编号：BG7531400019813488897SX
作者： 别如克*
On line 在线上建点
Number of nodes 节点个数 Bias intensity 偏置
At point 在点上建立节点 Number of nodes Node edit 子界面 Line edit
Between 两点之间 建立几个节点 Bias intensity 偏置 On plane 在面上建立节点
Two nodes 两个节点的距离
Distance 距离 Xdist X方向的距离 Ydist Y方向的距离 Zdist Z方向的距离 Angle 节点之间的角度 Nodes between 两点之间放置几个节点 Three nodes 三个节点 Circle center 圆心 Two points 两个点的距离
Three points 三个点
Associate 关联 Tolerance 作编号：BG7531400019813488897SX
作者： 别如克*
公差 Move node 移动节点 Step size 移动尺寸大小 Place node 放置节点 Destination surf 目标曲面 Node to place 节点到另一个地方 Remap 重映射 Node list 节点目录 Align node 对齐节点
Combine 合并 Smooth 光滑 Split at point 指定点分割
Split at joint 在连接处分割 Split at line 用线分割 Cut line 剪切线 Split at plane 用面分割
Smooth line 使线光滑 Smooth corners 平滑转角 Min tangent angel 最小切线角度 Extend line 延长线 Follow curvature 原有曲率 Lines子界面 D Defeature 子界面
From nodes 通过节点 Linear 线性的 Offset 偏移
作编号：BG7531400019813488897SX
作者： 别如克*
Offset by midline 通过中线偏移 From surf edges 曲面边缘偏移 Original component 偏移到原始组件里
From features 通过特性选取
Ignore element normal 忽略法向单元 Break angle 打断角度 Feature angle 特性角度
At intersection 交集处
Surfs with plane 面上的曲面 Elements with plane 面上的单元 Line with plane 面上的线 Smooth lines 光滑线 At tangent 切线 Check points 检查点 Fillets 圆角 Radius 半径 Trim original lines 修剪线段
Pinholes 小孔 Surf fillets 曲面倒角 Diameter 直径
Surf fillets 曲面倒角 Find fillets by profile 通过轮廓选取倒角 Find fillets in selected 在选择的部分选取倒角 Edge fillets 边倒角 Trim-intersect 修剪相交 Duplicates 复制 Cleanup tolerance 清除公差
Symmetry 对称面
Find symmetry 寻找对称 Reorganize 重组 Delete positive 删除当前 Delete negative 删除复制体 Circles 子界面 Center & radius 圆心& 半径
Circle 圆 Radius 半径 Offset 偏移量 Points & vector 点 & 向量
Three points 三个点 Find center 寻找中心
Trim with nodes 通过节点修剪 Multiple node 多个节点 Node normal to edge 矢量节点到边界
Trim with lines 通过线修剪
Along a vector 沿着矢量 Entire surface 全部的曲面 Keep line Endpoints 保持线的终点 All attached surface 所有接触面
Trim with surfs/plane 用曲面/平面修剪
With plane 用平面 With surfs 用曲面 Self intersecting surfs 自定义曲面
Untrim 还原修剪 At cursor 手动选取 All trim lines of surfs 所有曲面上的修剪Surfaces子界面 Surface edit子界面 线
Internal trim lines 内部修剪线 Offset 偏移 Disjoint offset 部分偏移 Remove degenerations 移除 Extend Cross Extension 同过延伸使交叉 Extend selected surf edges 延伸选择的曲面边界 Shrink 缩放
Ruled 规则面 Auto reverse 自动翻转 Spline /filler 样条线 / 填充线 Auto create（free edges only） 自动创建（自由边） Skin 蒙皮 Keep tangency 相切 Drag / spin 拉伸 / 旋转 Drag along vector 沿着矢量拉伸 Drag along line 沿着线拉伸
From FE 通过单元
Auto detect features 自动检查特性 Mesh-based auto tolerance 网格自动调整公差 Surface complexity 曲面复杂度 Split by components 通过组件分割 Associate nodes 关联节点
Fillets 圆角 auto select whole edge 自动选择整个边界 Pick angel 拾取角度 Radius Midsurface 子界面 角度 Auto midsurface 自动抽取中间面
Closed solid 闭合实体 Extract 抽取 Extraction options 提取选项 Sort 分类 Surface pair 配对曲面 Combine with adjacent plates 连接与之相邻的板
Combine all adjacent plates 连接所有相邻的板 Result in middle surface comp 结果保存在中面组件中
Quick edit 快速编辑 Target type 目标样式 Point to offset 指定偏移量 Target location 目标位置 Pilot point
Assign target 赋值目标 Point to offset 指定偏移量 Accept target 接受目标 Pilot point Remove target 移除目标
Replace edge 替代边缘 Retained edge 要保留的边缘 Edge to move 要移动的边界
Extend surface 延伸曲面 Surfaces to extend 延长曲面 Max extension distension 最大移动距离 View thickness 查看厚度 Show surfaces thickness 观察曲面厚度 Set thickness 设置厚度
