玻璃转子流量计使用方法
玻璃转子流量计使用时的注意事项 流量计技术指标
玻璃转子流量计使用时的注意事项流量计技术指标玻璃转子流量计的容积大小与自身流量大小有关，流量需求越大所使用的仪器的口径就越大。
大口径流量计由于较重，为了避开弯曲管道造成仪器不必要的损害，在安装时要加固支承保护仪器。
另外，在安装时还要避开流量计受到过大的外力影响，以免损坏仪器的椎管。
在安装的实在操作过程中，要依据实在的安装环境在转子流量计的上游安装过滤器，防止有杂质进入影响转子流量计的正常使用。
若被测量流体不甚稳定，为保证玻璃转子流量计测量的精准性和稳定性可以安装缓冲器，防止流体的异常振动所造成的误差。
在使用流量计时，应先缓慢旋开流量计上游管道上的掌控阀门，然后用调整阀调整流量，以免蓦地开启造成浮子急速上升击损锥管。
在玻璃转子流量计运输过程中，为了不使仪器破损，会有一个起保护作用的顶衬物，在安装前应将它取出，并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。
管路在安装前应冲洗干净，垂直安装在无振动的管道上，中心位置与垂线夹角应不超过5度。
常州良邦仪表友情提示，应安装旁路管道便利后期维护和修理。
电磁流量计在线周期检查的稳定性检查电磁流量计的稳定性，我们必需在受控状态下运行，故必需定期检定。
流程工业的中、小口径流量仪表一般都设旁路管和相应的截止阀，而且仪表一旦调试完毕投入运行后，一般不允许停止输水，所以不大可能卸下流量传感器，离线送试验室在流量标准装置上检定。
为了使电磁流量计的测量在一段时间内正确牢靠而又不影响管网输水，给水行业常实行在线检查和验证的方法，代替定期离线周期检定。
1、检查电极绝缘电阻和衬里情形。
要检查电极绝缘电阻、衬里完好性或附着层情形，对于小口径仪表只能从管线上卸下检查。
对于大口径仪表则要放空测量介质后，从人孔进入管道察看。
擦干电极和衬里内表面，不留液渍，干燥之。
用500V DC兆欧表分别测量两电极对地的绝缘电阻。
若衬里附着层必需清除之，按积层厚度确定今后清洗间隔周期。
电极绝缘下降很大部分是传感器受外界潮气或浸水所致，有时候用热吹风排出潮气即可恢复。
玻璃转子流量计的安装方法
玻璃转子流量计的安装方法玻璃转子流量计的安装方法需要遵循一定的步骤和注意事项，以确保其测量精度和使用寿命。
以下是玻璃转子流量计的安装方法：一、安装前准备检查流量计：在安装前，应仔细检查流量计是否完好无损，特别是玻璃管部分是否有裂纹或破损。
同时，需要确认流量计的量程、精度等参数是否符合使用要求。
清洁管道：对于新装的管路，在安装流量计之前应将管道冲洗干净，以确保测量精度。
二、安装方式选择垂直安装：玻璃转子流量计通常应垂直安装在管道上，即流量计的中心线与铅垂线的夹角不超过5°。
这种安装方式有助于确保测量的准确性，并防止因流体流动方向不当而导致的误差。
水平安装：虽然垂直安装是更常见的做法，但在某些特定情况下，如空间限制或特殊要求，也可能选择水平安装。
但需要注意的是，水平安装可能对测量精度产生一定影响，因此在实际应用中应谨慎选择。
三、连接方式选择法兰连接：法兰连接是玻璃转子流量计常用的一种连接方式，通过法兰与管道进行连接，具有连接牢固、密封性好的优点。
螺纹连接：适用于较小口径的流量计，通过螺纹与管道进行连接，安装简便快捷。
软管连接：在某些特殊场合下，如需要快速拆卸或连接不同材质的管道时，可采用软管连接型流量计。
四、安装步骤确定安装位置：根据安装方式和连接方式，确定流量计的安装位置。
安装流量计：将流量计按照连接方式与管道进行连接，并确保连接牢固、密封性好。
调整安装方向：确保流量计的安装方向正确，即被测流体应从流量计的锥管最小端（即最小数值刻度端）进入，从另一端流出。
固定流量计：在安装过程中，应避免对流量计施加过大的应力或扭力，以免损坏流量计。
同时，应确保流量计有正确的支承，以防止任何应力传入。
五、安装后检查与调试检查安装质量：安装完成后，应检查流量计的安装质量，确保连接牢固、密封性好，且安装方向正确。
调试与校准：在正式使用前，应对流量计进行调试与校准，确保其测量精度符合使用要求。
六、注意事项安装空间：为了便于后续的维护和检修工作，应在流量计周围留有足够的空间。
怎么准确读取玻璃转子流量计读数--常州成丰仪表
玻璃转子流量计是流量仪表产品家族中，数量最多，使用最多的一款。
玻璃转子流量计是一种使用简单，读书方便，用途广泛的瞬时流量测量仪表。
在国内市场上，玻璃转子流量计的用量多大三十万余台，而常州成丰仪表流量计厂家的玻璃转子流量计就占据了五分之一的市场。
玻璃转子流量计是读取瞬时流量的，关于如何读数玻璃转子流量计的流量，成丰仪表以前也有做介绍，不过这几天有朋友这样问，那成丰仪表就针对这点在做个介绍吧。
怎么样读取玻璃转子流量计的读数/刻度？
玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。
当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。
当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。
因此，流经玻璃转子流量计的流体流量与浮子上升高度，即与玻璃转子流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
抛开其他不管，玻璃转子流量计结构组成上，玻璃管和浮子这两点对读数来说是很重要的，玻璃管上标有刻度值，所以也称为流量刻度管。
浮子的种类可能有好几种，一般来说都是转子流量计读数都是读取横加面积最大的位置。
下面有一张成丰仪表的玻璃转子流量计读数示意图(图二)，供大家参考。
买流量计不就是为了准确的观察流量，控制流量计，节约成本，增加效益，所以一定要正确读数。
常州成丰仪表作为三十多年的流量计生产厂家，对流量计选型、流量计安装、流量计维护、流量计质量上等等，都真诚的为客户服务。
成丰仪表期待与你的合作！。
LZB-6玻璃转子流量计
品牌双诚型号LZB类型转子流量计测量范围0.06~1000（m3/h）精度等级±1.5~±4公称通径2~100（mm）适用介质液体，气体工作压力≤6（MPa）工作温度-20~120（℃）LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体(液体或气体)的流量。
LZB/( )F/LZJ-( )F系列耐腐玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
外形及安装尺寸原理与结构流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。
流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。
流量计中浮子读数位置按图2所示:LZB/LZB-( )F流量计的锥管为光滑内壁管(见图4)，通径DN15以上的流量计，浮子通过导杆上下移动，保持稳定；LZJ/LZJ-( )F流量计锥管内壁有三条导向凸筋，使浮子保持稳定(见图4)。
通径DN10以下的流量计采用软管连接，配有针形流量调节阀；通径DN15以上流量计采用法兰连接。
接触测量流体的零部件材质型号规格及技术参数全不锈钢型法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为LZB-( )B 。
接液材质如需选用316，则型号为LZB-( )Bo ，需定做。
如需不锈钢内衬PTFE ，则型号为LZB-( )BF(或BoF),需定做。
全四氟型基座、浮子、针阀采用聚四氟乙烯（PTTFE)。
支承板、螺丝等采用不锈钢 玻璃转子流量计普通型型号 公称通径mm 工作压力M Pa 基本误差限％ 范围度测量范围液体气体LZB-2 φ2 ≤1 ±41∶100.4～4 mL/min 6～60mL/min0.6～6 10～100 1～10 16～160 1.6～16 25～250LZB-3 φ3≤1±41∶102.5～25 40～4004～40 60～600 6～60100～100010～100160～1600LZB-4 φ4≤1±4 1∶10 1～10 L/h16～160L/h1.6～16 25～2502.5～25 40～400LZB-6 φ6≤1±2.5 1∶102.5～25 40～4004～40 60～600 6～60100～1000LZB-10 φ10 ≤1±2.5 1∶106～60100～100010～100160～1600 16～160250～2500LZB-15 φ15≤0.6 ±1.5 1∶1016～160250～250025～250400～4000 40～400600～6000LZB-25 φ25≤0.6 ±1.5 1∶100.04～0.4m3/h1～10m3/h0.06～0.61.6～160.1～1 2.5～25LZB-40 φ40≤0.6 ±1.5 1∶10－－－－4～400.16～1.66～600.25～2.5 －－－－LZB-50 φ50 ≤0.6 ±1.5 1∶100.4～4 10～1000.6～6 16～160 1～10－－－－LZB-80 φ80 ≤0.4 ±1.51∶10 1∶51～10 50～5001.6～16 80～400 7～30－－－－LZB-100 φ100 ≤0.4 ±1.5 1∶10 5～25 120～608～40 200～10 0012～60 －－－－注：以上规格（DN2～10）流量计均为侧进侧出，软管或螺纹连接，下基座上带针型流量调节阀。
有关玻璃转子流量计的安装介绍
有关玻璃转子流量计的安装介绍玻璃转子流量计是一种常见的流量计，它适用于清洁液体的流量测量，如水、化学药品和石油等。
正确的安装可以有效确保其精准测量，并提高使用寿命。
本文将介绍玻璃转子流量计的安装方法。
选择合适的安装位置首先需要确定玻璃转子流量计的安装位置。
一般来说，需要选择流量计前后都有一定方向性的位置以确保测量精度。
同时，流量计需要与管道垂直安装，以免造成光学误差。
确定安装方式玻璃转子流量计有两种安装方式：竖直安装和水平安装。
竖直安装通常适用于较小的流量计，例如DN50以下的流量计；水平安装则适用于DN50以上的流量计。
安装前，需要确认所选择的安装方式和方位是否符合实际情况。
清理管道和安装孔在安装前需要确保管道和安装孔的清洁度，以免污染流量计和影响测量精度。
首先用水冲洗管道，再用清洁剂擦拭干净安装孔。
安装流量计将玻璃转子流量计放入安装孔内并旋紧，注意不要过紧。
若过度旋紧，可能会导致流量计内部构件受损。
同样，过度松散的安装也不利于测量精度。
连接管道如需将流量计与管道连接，需要首先将其涂抹上润滑剂，再将管道缓缓插入流量计的连接口内，确保管道垂直，避免损坏玻璃转子。
安装传感器如有需要，可以在流量计的传感器接口上安装传感器。
将传感器插入流量计的传感器接口内，并旋紧以确保连接稳定。
调整流量计安装完成后，需要进行调整以确保测量精度。
首先使用调校螺丝调整零点，将流量计转子归零。
随后将流量计连接到液体管道上，通过调整放松螺丝进行最终调整，使流量计适应实际流量。
调整时需要注意不要过度紧固螺丝，以免损坏流量计。
结语以上，就是关于玻璃转子流量计的安装介绍。
正确的安装可以有效保障流量计的测量精度和使用寿命，同时也避免了设备损坏和浪费资源的问题。

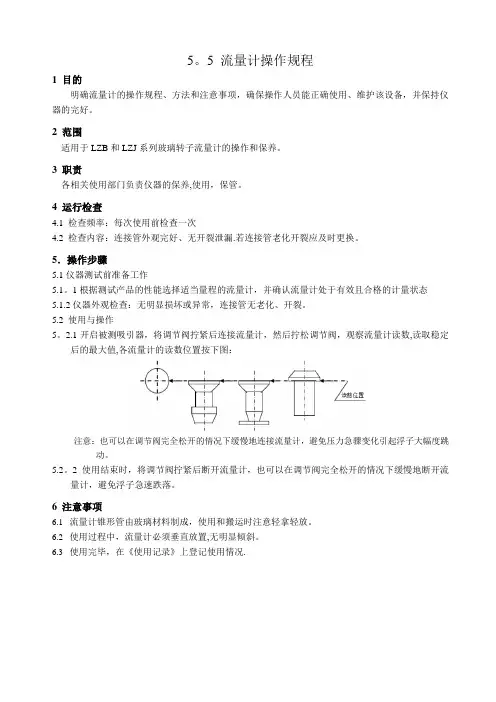

流量计操作规程
5。
5 流量计操作规程
1 目的
明确流量计的操作规程、方法和注意事项，确保操作人员能正确使用、维护该设备，并保持仪器的完好。
2 范围
适用于LZB和LZJ系列玻璃转子流量计的操作和保养。
3 职责
各相关使用部门负责仪器的保养,使用，保管。
4 运行检查
4.1 检查频率：每次使用前检查一次
4.2 检查内容：连接管外观完好、无开裂泄漏.若连接管老化开裂应及时更换。
5．操作步骤
5.1仪器测试前准备工作
5.1。
1根据测试产品的性能选择适当量程的流量计，并确认流量计处于有效且合格的计量状态
5.1.2仪器外观检查：无明显损坏或异常，连接管无老化、开裂。
5.2 使用与操作
5。
2.1开启被测吸引器，将调节阀拧紧后连接流量计，然后拧松调节阀，观察流量计读数,读取稳定后的最大值,各流量计的读数位置按下图：
注意：也可以在调节阀完全松开的情况下缓慢地连接流量计，避免压力急骤变化引起浮子大幅度跳动。
5.2。
2 使用结束时，将调节阀拧紧后断开流量计，也可以在调节阀完全松开的情况下缓慢地断开流
量计，避免浮子急速跌落。
6 注意事项
6.1流量计锥形管由玻璃材料制成，使用和搬运时注意轻拿轻放。
6.2使用过程中，流量计必须垂直放置,无明显倾斜。
6.3使用完毕，在《使用记录》上登记使用情况.。
玻璃管转子流量计的安装
玻璃管转子流量计的安装一、前言玻璃管转子流量计是用于测量管道中液体流量的一种设备，广泛应用于化工、石化、制药、食品等行业。
正确安装玻璃管转子流量计是保证其测量准确性的基础。
本文将介绍玻璃管转子流量计的安装步骤。
二、安装步骤1. 设备准备所需材料：•玻璃管转子流量计•法兰•螺杆•扳手•密封垫•流量计支架所需工具：•打气泵•液压扳手2. 管道准备在安装玻璃管转子流量计之前，必须先进行管道准备。
管道应满足以下要求：•管道内径应与流量计的口径相等，并应尽量使管道进出口处没有直角，以确保流体的流动稳定。
•管道应清洗干净，并在所有连接点处涂上密封垫。
3. 安装流量计支架使用螺丝将流量计支架紧固在管道上，并确保它与地面保持垂直。
4. 安装法兰将法兰紧固在管道上，并在两个法兰面之间加上密封垫。
使用液压扳手将法兰螺丝紧固到预定扭矩，以确保法兰与管道连接牢固。
5. 安装流量计将玻璃管转子流量计安装在法兰上，然后使用扳手将螺杆拧紧，将流量计固定在法兰上。
在固定过程中，应确保流量计的玻璃管垂直。
6. 连接管道连接管道时，要使用液压扳手将法兰紧固到预定扭矩。
同时，要确保管道中没有杂物和残留物。
7. 测试完成安装后，需要进行测试以确认流量计的测量准确性。
可以使用打气泵将空气吹入流量计中，然后观察表盘以确保它能够准确地显示气体流量。
三、注意事项1.在安装过程中，必须确保安装过程严格按照操作手册进行，避免安装错误导致测量不准确。
2.安装前和安装后应对玻璃管进行检查，以确保它没有裂缝或破损。
3.安装玻璃管流量计时，应注意安装时流量计悬挂的支架，要确保各项操作都处于水平状态，且在不影响正常操作的情况下没有拧紧过紧。
4.螺杆固定流量计与法兰时，要根据安装规范进行适当拧紧。
四、总结玻璃管转子流量计是一种测量液体流量的重要设备，安装必须严格按照操作手册进行。
正确安装后，还需要进行测试以确认测量准确性。
在安装过程中需要注意各项细节，避免出现安装错误导致测量不准确的情况。
玻璃转子流量计使用时的刻度如何修正及流量计算
玻璃转子流量计使用时的刻度如何修正及流量计算玻璃转子流量计是一种操作简单，使用方便、读数方便、用途很广的瞬时流量测量仪表，选好、用好这种仪表，显得极为重要。
在环境保护分析仪器、实验室流量测量、化工领域、机械领域等这些范畴里玻璃转子流量计用量多达三十万余台／年。
关于流量计如何看浮子读数，以下是厂家介绍的一种简单易用的方法供大家参考：眼睛齐平，对转子的上端平面读刻度,成从0刻度的方向开始。
在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。
如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）玻璃转子流量计的选用可从以下几个方面考虑。
1、测量的对象。
即测量介质种类、压力大小、化学性质。
如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。
2、流量计本身性能。
上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。
如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。
3、根据价格选用。
一般讲，精度高的价格高。
要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。
二、玻璃转子流星计的刻度修正玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。
四川惠科达仪表认为流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。
这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。
因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃转子流量计使用方法
玻璃转子流量计是一种常用的测量液体流量的设备，它通过测量液体通过一定截面积的管道时的流速来计算流量。
它的工作原理是利用转子的旋转来测量流量，因此被广泛应用于化工、石油、冶金、食品、医药等行业。
本文将介绍玻璃转子流量计的使用方法。
一、安装
1. 确认安装位置：玻璃转子流量计应安装在水平管道上，并且在流量计进口和出口处应保持一定长度的直管段，以确保流体的稳定性。
2. 连接管道：使用合适的接头将流量计与管道连接起来，注意不要损坏流量计的玻璃转子。
3. 安装支架：安装支架应稳固可靠，以免流量计在使用过程中产生偏移或摇晃。
4. 检查：在安装完成后，应检查流量计是否安装正确，接头是否紧固，支架是否稳固。
二、使用
1. 开始测量前，应先将流量计清洗干净，以免影响测量结果。
2. 在使用前，应检查流量计是否正常工作，包括玻璃转子是否自由旋转、传感器是否连接正常等。
3. 根据实际需求，设置测量范围和单位。
大多数流量计都可以设置测量范围和单位，根据实际需求进行设置即可。
4. 开始测量：打开流量计电源，开始测量。
在测量过程中，应
注意流量计的显示是否正常，以及是否有异常情况发生。
5. 结束测量：在测量结束后，应及时关闭流量计电源，将流量计清洗干净并存放在干燥通风的地方。
三、维护
1. 定期清洗：为了保持流量计的精度和稳定性，应定期清洗流量计，以去除积累在玻璃转子和管道中的污垢和杂质。
2. 检查传感器：定期检查流量计的传感器是否正常工作，以确保测量结果的准确性。
3. 更换零件：如果流量计的玻璃转子、传感器等零部件损坏或老化，应及时更换，以保证流量计的正常使用。
4. 避免碰撞：在使用过程中，应避免流量计受到碰撞或摔落，以免损坏流量计。
总之，玻璃转子流量计是一种精度高、稳定性好的流量测量设备，但在使用过程中需要注意安装、使用和维护，才能保证其正常运转和准确测量。
