液晶电视逻辑板维修方法
显示器逻辑板维修的方法
显示器逻辑板维修的方法显示器逻辑板是显示器的核心部件之一，负责接收来自输入信号源的数据并将其转换为图像显示在屏幕上。
在长时间使用过程中，逻辑板可能会出现故障，导致显示器无法正常工作。
针对这种情况，可以通过以下方法进行维修:1. 查看连接:首先，检查逻辑板与其他部件的连接是否牢固，包括电源线、数据线、视频线等。
确保它们没有损坏或松动，如果发现问题可以重新连接或更换。
2. 清洁接口:有时，逻辑板上的接口可能会受到灰尘或腐蚀的影响，导致信号传输不畅。
可以使用棉签和洗涤酒精轻轻擦拭接口以去除污垢，并确保它们干燥后再次连接。
3. 检查电源:逻辑板所配备的电源模块可能会出现故障。
通过使用万用表检测电源输出电压是否正常，可以判断电源是否损坏。
如果电压异常或没有输出，可以考虑更换电源模块。
4. 重新焊接:逻辑板上的焊点可能存在松动或没有正确连接的情况。
使用焊接铁和焊锡，重新焊接可能引起故障的焊点，以确保信号传输正常。
5. 更换电容:逻辑板上的电容器也是常见的故障点之一。
如果检查电容器时发现它们的外观似乎有损坏或漏液的迹象，应及时更换它们。
注意在更换电容时保持正确的电极极性。
6. 升级固件:有些显示器的逻辑板上可能有可以升级的固件。
更新固件可能修复一些已知的软件问题和漏洞，提高显示器的稳定性和性能。
可以在显示器厂商的官方网站上查找适用于逻辑板的固件升级。
7. 专业维修:如果以上方法无效，或者您不具备维修技能，可以选择将显示器逻辑板送去专业维修中心修理。
专业技术人员能够准确诊断并修复逻辑板故障，确保显示器正常工作。
综上所述，对于显示器逻辑板的维修，可以采取多种方法，从检查连接和清洁接口开始，到检查电源和焊接，更换故障电容，升级固件等。
如果无法自行解决问题，可以寻求专业维修服务。
无论采取何种方法，保持维修环境整洁，小心操作，确保安全。
逻辑板维修 新
二、图像不良
① U1（CM2679B）损坏假焊（测LVDS信号输入 对地阻值一样，不一样一般为U1坏）
② VCOM5.5V供电丢失出现图像发白
③伽马电压较正芯片损坏出现图不良
④各供电出现偏低偏高出现图不良热机图不良无图 等
奇美V370H1-L0A逻辑板元件识别图
VDDC 3.3V
VDA 13.5V
LP4
UP3 MAX1858
9V
LP3
UP2 FPS138
12V输入 CP28,DP7,Q9等元件损坏造成无23V输出无图
主要故障：13.5V 23V滤波电容短路无电压输出无图
奇美V370H1-L0A
适用机型：LC-TM3719
,LC37BT19C, LC-TM4219, LC-TM4711等。
主要故障：
VGL- 5.6V
接U3 63脚 3.3V
当此处为3.3V时⑤脚输 出驱动信号后级产生各 组VDA VGH VGL等电压
故障元件引起故障现象及其判断方法:
一、U6(AS15-G) 损坏出现无图，图不良，可通过触摸芯片温度判 断，若损坏会严重发烫
二、U3(CM2681A)假焊或损坏出现无图/热机无图，图不良/热机图 不良等。若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。 （正常时为320欧左右）
V315B3-L04逻辑板元件识别图
VCM 3.3V VDA 13.5V
U3
U6
VGH 20V VGL-6.5V
VAAP 13.5V
QP2
HX8915-A
UP5UP6
1.8V
CM1682A
23脚LVDS数据格式选择 32脚PWRON高电平3.3V 时控制UP1⑨脚UP1与外 部升压电路产生各组供电
液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏简易判断方法一、引言液晶屏逻辑板和屏坏是常见的电子产品故障之一，对于用户来说，判断液晶屏逻辑板和屏坏的原因及修复方法是非常重要的。
本文将介绍一些简易的判断方法，帮助用户迅速确定液晶屏逻辑板和屏坏的可能性。
二、液晶屏逻辑板和屏坏的原因液晶屏逻辑板和屏坏的原因有很多，常见的包括：1. 显示器受到外力撞击或压力过大，导致液晶屏逻辑板和屏受损；2. 长时间使用后，液晶屏逻辑板老化或烧毁，屏幕显示异常；3. 过热或过冷环境导致液晶屏逻辑板和屏工作异常；4. 电源问题，如电压不稳定、电流过大等，会影响液晶屏逻辑板和屏的正常工作。
三、判断液晶屏逻辑板和屏坏的方法1. 外观检查我们可以通过外观检查来初步判断液晶屏逻辑板和屏是否受损。
仔细观察液晶屏表面是否有明显的裂纹、刮痕或碎片。
如果发现这些问题，很可能液晶屏已经损坏。
2. 背光测试背光测试是判断液晶屏逻辑板和屏是否正常的一种简单方法。
首先，将电子产品连接电源，然后观察屏幕背光是否亮起。
如果背光没有亮起，可能是液晶屏逻辑板故障或电源问题导致，需进一步检查。
3. 色彩测试用于判断液晶屏是否出现色彩问题的方法是进行色彩测试。
在电子产品上打开一个色彩饱满的图片或视频，然后观察屏幕上显示的色彩是否准确、饱满。
如果发现颜色不准确或出现色斑，可能是液晶屏逻辑板出现故障。
4. 触摸测试对于带有触摸功能的液晶屏，可以进行触摸测试来判断液晶屏逻辑板和屏是否正常。
通过触摸屏幕上的不同区域，观察是否能够正常响应并显示相应的内容。
如果触摸无反应或显示异常，可能是液晶屏逻辑板出现问题。
5. 连接外部显示器如果以上方法无法判断液晶屏逻辑板和屏的问题，可以尝试连接外部显示器来测试。
将电子产品通过HDMI或VGA接口连接到外部显示器上，如果外部显示器能正常显示，就可以判断液晶屏逻辑板和屏出现故障。
6. 专业维修服务如果以上方法都无法确定液晶屏逻辑板和屏是否受损，建议寻求专业的维修服务。
逆变器、逻辑板维修
14V
12V
2014-9-28
奇美V315B3-L04
逻辑板（V315B3-L04）标注的主要测试点释义 为方便维修，板上标注有重要电压的测试点，了解这些电压的含 义及正常电压可以迅速判断故障部位
VGL：屏TFT薄膜开关MOS管的关断电压；本屏:-5.6V VGH：屏TFT薄膜开关MOS管的开启电压；本屏：21V VCOM:显示屏的基准电压；本屏6.5V VDD：数字电路部分供电电源 ,VDD18表示1.8V,其他同。 AVDD/VDA:模拟电源 ,供给U6/HX8915产生GAMMA电压； GVON,GVOFF:VGH时序控制信号，来自于CM1682A第36脚，37脚； PWRON:DC/DC转换IC开启信号，来自于 CM1682A第33脚； GM1---GM14:GAMMA校正电压，该电压为分级递减的阶梯形式的电压（GM1最高 GM14最低 ）
功率放大和输出电路
功率放大器的作用是把驱动电路的高频断续脉冲波，放大到足够点背光亮灯管的功率。 输出电路作用是利用变压器把功率放大后的方波进一步的升压并转化为足够点亮灯管 的正弦波。 功率放大电路分类： （1）推挽电路：只用两只廉价低导通电阻的 N 沟道 MOS管，使电路的效率更高，电 路所用元件也少，有利于最大限度降低成本。 （2）半桥电路：一只N 沟道和一只 P 沟道的 MOS管，用在供电电压较高的电路 （3）全桥电路：两只 N 沟道及两只 P 沟道MOS管组成，应用的供电电压范围宽 （6V～24V）
⑫测阻值：测保险有无开路,各供电测试点是否存在短路，阻值变小。
⑬测电压：测各供电测试点电压是否正常。包括：①电源供电VCC ：5V/12V，②主 芯片供电VDD 3.3V， 2.5V，1.8V，1.2V等，③VDA13V，VGH21V，VGL-5.5V，④ VREF13V，VCOM 6V等。（不同厂家不同型号各供电参数可能存在差异）
液晶电视cof边板电路诊断解析及维修实例

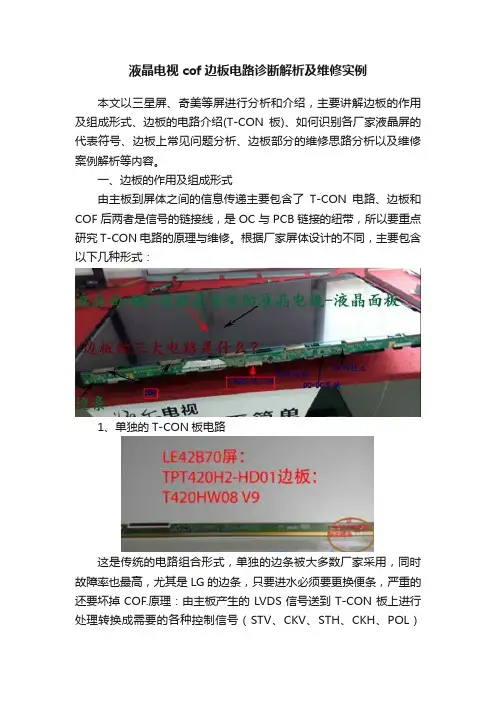

液晶电视cof边板电路诊断解析及维修实例本文以三星屏、奇美等屏进行分析和介绍，主要讲解边板的作用及组成形式、边板的电路介绍(T-CON板)、如何识别各厂家液晶屏的代表符号、边板上常见问题分析、边板部分的维修思路分析以及维修案例解析等内容。
一、边板的作用及组成形式由主板到屏体之间的信息传递主要包含了T-CON电路、边板和COF后两者是信号的链接线，是OC与PCB链接的纽带，所以要重点研究T-CON电路的原理与维修。
根据厂家屏体设计的不同，主要包含以下几种形式：1、单独的T-CON板电路这是传统的电路组合形式，单独的边条被大多数厂家采用，同时故障率也最高，尤其是LG的边条，只要进水必须要更换便条，严重的还要坏掉COF.原理：由主板产生的LVDS信号送到T-CON板上进行处理转换成需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。
以并行的形式加到OC上，呈现图像。
2、边板和T-CON板一体的电路这也是传统的电路组合形式，控制方式同上，只是没有了单独的T-CON板，维修系数增加。
维修时检测几个主要的电压尤为重要：VGH、VGL、VCOM等。
3、高压板、T-CON板和边板一体这款机器少，海尔一款T315XW06 V5的OC使用这种形式。
4、主板直接输出STV、CKV、STH、CKH、POL及图像数据信号（RSDS）到边板，一般都是采用扁排线进边板，现在的一体板很多数采用这种形式，给维修带来了不便。
二、边板的电路介绍(T-CON板)T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压， LVDS 信号包括图像的RGB信号和行、场同步信号及时钟、使能信号；这些信号进入时序控制电路后，RGB基色信号经过转换成为RSDS图像数据信号（MINI-LVDS ）。
【参考借鉴】逻辑板损坏后常见的故障现象有黑屏.doc

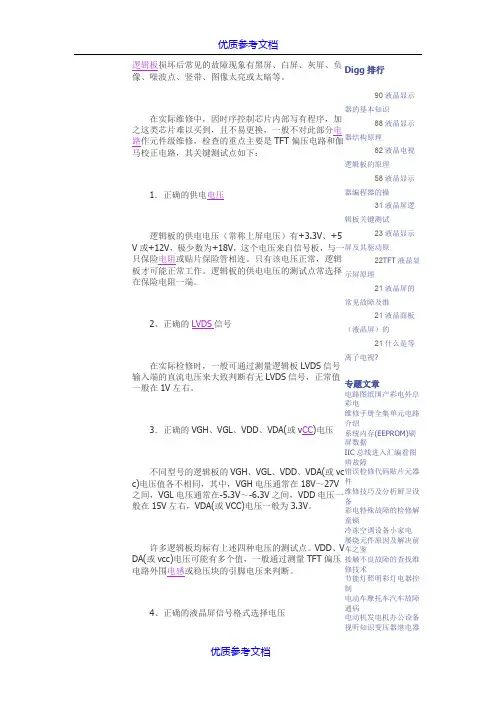

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下：1．正确的供电电压逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。
只有该电压正常，逻辑板才可能正常工作。
逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vc c)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。
许多逻辑板均标有上述四种电压的测试点。
VDD 、V DA(或vcc)电压可能有多个值，一般通过测量TFT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压Digg 排行 90液晶显示器的基本知识88液晶显示器结构原理82液晶电视逻辑板的原理58液晶显示器编程器的操31液晶屏逻辑板关键测试23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维21液晶面板（液晶屏）的21什么是等离子电视?专题文章电路图纸国产彩电外阜彩电维修手册全集单元电路介绍系统内存(EEPROM)刷屏数据IIC 总线进入汇编看图辨故障错误检修代码贴片元器件维修技巧及分析厨卫设备彩电特殊故障的检修解童锁冷冻空调设备小家电屡烧元件原因及解决前车之鉴接触不良故障的查找维修技术 节能灯照明彩灯电器控制电动车摩托车汽车故障通病电动机发电机办公设备 视听知识变压器继电器LVDS 信号格式有VESA 格式和JEIDA 格式两种。
换逻辑板解决液晶电视白屏
自己动手换逻辑板解决液晶电视白屏现象
近日，液晶电视突然变成白屏了。
后经测试，情况是刚开机时是好的，但1分钟后开始变白，能隐约看到图像，但太白了，只能看到一些影子。
找到维修，过了保修期。
说是屏幕坏了，换屏差的2000，好的4000。
后来又说屏幕实际也没完全坏，屏幕里面一个电路坏了。
但目前手上没货，要等。
报价800元。
暂不要处理。
如要卖，能卖500元。
我到网上查了，比较多的说法是逻辑板坏了。
逻辑板：把机芯板输出的图形信号变换成适合屏幕现实的图像信号，让屏幕显现用的。
一般白屏、半边显色不正常等等涉及显示的都可能与逻辑板有关。
后来重新买了个电视。
安装电视的人看到旧电视，说你这个没有用了，卖给我100元。
后又说200元好了。
我决定自己弄看看。
到淘宝一看，相应电视机的逻辑板卖的店家多的是。
打开电视机后盖，一眼就看到了逻辑板的位置。
去掉压在上面的铁板。
好了，装好，一切OK.
一个逻辑板花费130元。
解决了。
液晶彩电修理
液晶彩电修理液晶电视机现在已经非常普遍了，很多人家里都有液晶电视机，但是液晶电视机出现故障了要怎么办呢下面是百分网小编精心收集的液晶电视机坏了修复方法，供你参考!液晶电视机坏了的维修技巧1、满屏杂点电视机出现满屏的杂点或者是满屏有规律的竖条的时候一般情况下都是电视机的缓冲板出现了问题，这时进行液晶电视维修的时候，就可以更换一对缓冲板，或者是测量哪一个IC线路出现故障，之后进行更换即可。
2、暗带和线条液晶电视最容易出现的问题是暗带和线条，当液晶电视出现这样的问题时，其实就可以将其归纳成为是电视显示屏的问题，液晶电视显示屏出现这一现象的原因可能是因为电视温度过高导致液晶电视的COF和屏之间的连接点脱离，这时进行液晶电视维修的时候可以使用平头的烙铁垫层隔热介质熨烫的方式进行修复。
3、开机后有音无光液晶电视出现开机有关但是一段时间之后无光有声音的情况是，一般都是因为电视屏组件逆变电路出现故障导致的，除此之外还有是因为电视机光管的老化或是损坏导致电视机高压板保护。
这时进行维修时可以使用取消高压板上的均值反馈到电路中的方式来判断是不是高压板本身出现了问题。
液晶电视的故障判别方法1、开机出现没声音图像液晶电视在使用的过程中，如果出现电视机开机没有声音和图像的问题，同时电视机电源灯闪一下之后变成了长亮，电视机在开机的瞬间闪现白光，这时电视机出现的故障就应该是电视机的背光驱动板损坏了，但是也不排除是电视背光灯管出现问题所导致。
2、开机出现“三无”现象电视机在开机之后出现三无现象，无声音无图像电源灯不亮。
这一故障导致因素首先应该是电源板出现问题，再次可能是因为电视机的CPU部分工作不正常所导致。
3、开机出现花屏情况电视机在开机之后出现花屏的现象，但是电视机的声音显示正常，导致这一因素出现的原因应该是电视机的数字板不良，第二个因素就应当是机内的连接线接触不好导致的。
4、闪灯之后不开机电视机灯闪之后不能开机。
这一液晶电视的故障判别应该是电视机的CPU总线工作不正常或是液晶电视的IC接触不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板,是液晶屏显示视频图像信号的关键部件；英文:timingcontroller的缩写为T-CON中文：时序控制电路市场上主要的逻辑板牌子有：视显光电;原理T-CON板主要由五部分组成：1、栅极驱动电路行驱动电路；2、源极驱动电路列驱动电路组成；3、时序控制电路T-CON；4、DC—DC变换电路为以上电路提供电压的开关电源电路；5、伽马校正电路灰阶电压发生电路;电视机芯大多输出到屏的是LVDS信号,因此屏的T-CON板把信号变为MiniLVDS 等信号,Gamma电压及控制Source\GateIC工作的信号,来使屏的信号驱动正常;作用：控制PANEL时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的视频信号例如LVDS信号转换成数据驱动电路所用的数据信号形式例如mini-LVDS信号或RSDS信号,传递到数据驱动电路COFIC,并控制数据驱动电路适时开启;TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成;主要接入脚：1、从数字板传输过来的LVDS信号包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号；2、格式脚,控制电压符号是：SELLVDS或LVDSOPTION,格式控制电压为高、低电平；3、屏供电多为12V或5V,现在屏多数是12V,如是全高清屏全部是12V供电;TCON板电路主要由几部分组成：1.TCONIC必须的2.GAMMAIC必须的3.PMIC必须的4.GPMICOPTION5.LEVELSHIFTICGOA屏专用逻辑板实物图一直以来都被很多师傅误以为是不可维修的,主要是因为其相关资料太少,加之接触的少,因此对逻辑板的组成和工作原理也是甚是模糊不清,所以被误认为逻辑板是不可维修的;针对这种认识上的误解,现特通过维修实例供大家参考,以便让大家对逻辑板电路的工作原理有一个初步的认识,以增强大家勇于实践的信心,打破其不可维修的神话;白屏在维修中也占有一定比例,遇到白屏故障首先要检查3个电压,第一个电压是10V或者是12V它是由5V或33V的屏供电电压经过一个简单升压后,产生的一个电压;；第二个电压是25V或者是30V,由屏而定;它是由DC----DC变换电路输出的;；第三个电压是负7V它也是由DC---DC变换电路输出的;一般屏电路这三个电压都正常,最后才考虑主芯片；一般屏的DC变换电路,第一要检查的就是滤波电容,第二个就是DC---DC电路,IC坏的多,检查以上几步如果还不能修好,建议直接更换逻辑板,如果是一体屏,那就只有更换屏了;液晶LCD屏竖线,专业是用压屏机完成,但是一般维修部没有该设备,故可以用热风枪加铝片处理,一般竖线是屏驱动和屏连接的排线松动,用手按着就好;因排线是软塑料制成不能用热风枪直接加温,就借用铝片去按压排线,然后加热铝散热片;用手按着不要松动,温度控制在200摄氏度,太高会把排线烧坏,风枪温度要自己掌握好不然会把屏吹报废,这种方法是死马当活马治,不成功就真的成死马了;一般的故障判断如下：1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有;2、调节显示器时菜单乱码,更换主芯片或者存储器;长虹,康佳等多种机型此屏逻辑板故障:白屏通病DC-DC电路坏,可换DC-DC电路解决,不用换板搞定关键你要断定故障部位是此板坏了,屏供电5V,25V左右电压为0,即为白屏;维修案例：故障现象:有声无图,黑屏机型：TLM4236P机芯：液晶LCD-MST6分析检修：开机检查背光灯亮,检测屏供电12V正常,遥控开关机正常,这说明主板控制部分工作正常,因此把重点放在对逻辑板的检查上,逻辑板主要是由格式变换器电路和DC/DC变换器电路组成,因为是屏不能点亮,所以把DC/DC变换器电路做为重点检查,为检修方便,先简要分析一下该电路的控制过程VCC-PANEL进入UP1第20、21、22脚,经过芯片内部转换从第18脚SWB输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电,UP1的第11脚DRN通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电,UP1芯片内部检测到25V正常工作后,由LP7、LP2、DP2、DP6、UP1第4脚SW5脚SW内部电路组成的升压电路开始工作,输出约16V的电压,UP1第27脚GD为QP1、QP2提供一个开启信号,16V电压经过QP1,QP2得到VDA电压为行列驱动电路提供供电,当以上电路都正常工作后,VAAP经过由DP5、CP18、UP1第10脚DRP内部组成的升压电路开始正常工作,通过RP21限流得到VGHP电压,VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电;从以上分析可以看出,该电路正常启动工作时存在严格的时序关系因此依此时序关系分别检查各路电压,发现VGHP电压仅为10.5V,而正常时为19.5V,VGH电压为0V,正常时应为18V,显然问题是因VGHP电压不能正常升压引起的,经检测UP1的第10脚电压为0V,而正常时10脚应能检测到22.5V的直流电压,交流检测时有5V左右的交流电压,但实测交直流电压均检测不到测量该脚对地电阻无异常,怀疑UP1第10脚内部损坏,更换后故障排除;机型：TLM40V68P机芯:液晶LCD-MST6M68F故障现象：白屏分析检修:开机检查发现整机启动正常,但是屏亮起的时间较长,且亮起后呈现白屏,伴音及整机其他功能均正常,因此将故障确定在逻辑板上;首先检测逻辑板各路供电,发现VGHP检测点无电压,而正常时此检测点应有19.5V 电压再测其它几个检测点电压正常取下逻辑板,测VGHP电压输出端对地电阻为0欧,显然这个问题就是因无VGHP电压引起当取下滤波电容CP19时,复测VGHP输出端对地电阻恢复正常将逻辑板装回原机,开机故障依然如故再测仍无VGHP电压,往前再测UP1第10脚有正常的直流22.5V和交流5V输出,VAA检测点也有正常的13V电压,由此确定无VGHP电压是因DP5开路所致,直接更换后后开机检测VGHP电压有正常的19.5V电压输出,整机恢复正常;分析该故障形成是因为VGHP电压是为gate级提供的高电位,也就是打开gate级的电压当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障;小结：逻辑板主要是由格式变换器和DC/DC变换器这两部分电路组成的;由以上这两个故障实例的分析检修过程,我们可以看出逻辑板的大多数故障均出在DC/DC变换电路;对于维修这部分电路,就其电路结构来说并不难理解,关键点就是要熟悉其DC/DC电路的时序控制过程和5大电压的产生;另外还需一提的是,在我们的维修实践探索中发现,逻辑板上所用的元器件在市场是完全可以采购到的,且价格非常低廉,就以上两个故障的维修,其维修成本均不足30圆,仅为板级维修价格的十分之一,因此对于液晶LCD电视机逻辑板的维修不但是技术层面的发展和超越,而且还是更具“钱途”的;故障现象：上广电SVA260PW023S屏上面有不规则彩色竖线分析与检修：检查逻辑板5V供电正常;逻辑板数字供电3.3V也正常;屏驱动所需要的VGHVGL都没有;怀疑DC-DC电路有问题逐个检测VGH和VGL对地电阻;发现VGH对地电阻为300欧姆左右,而VGL对地电阻为36K以上;怀疑VGH滤波电容漏电,去掉VGH对地的三个贴片电容检测VGH对地电阻为45K左右;拆下来的三个贴片逐个测量有两个漏电比较严重,更换电容后试机,机器恢复正常;维修案例：32L01HM/8M19/奇美屏,花屏、屏竖带干扰转解决方案：该机芯很多会出现,花屏现象,经维修发现都是DC/DC块U16ATC4060HS损坏没有5V输出造成的,有时更换了该U16还是没有输出,把外围元件全部更换了,还是没有输出,不知道什么原因,本人对照电路分析,在U16的7脚加一个10K的贴片电阻输出正常,该电阻可以焊在主板的R239位置上,R239焊盘上没有元件,故障可以解决,望各位同仁维修时借鉴维修案例：30LBAIW/8TG5奇美屏不开机、烧屏驱动板解决方案：该系列的机器,由于主板上的供电DC/DC电路MOS管击穿,需要更换,滤波电容也需更换,否则还会烧驱动板;逻辑板维修总结检修思路一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小,保险有无开路；三、测电压测各供电测度点电是否正常①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等,③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良大屏幕逻辑板的故障最好摘板维修,配备外置电源和打屏的仪器,可以方便的修复故障;维修一例创维8G2047L18RM-F液晶,逻辑板型号LC470WU4,机器开机背光亮,黑屏,用遥控器可以开关机,分析逻辑板不工作最有可能,取下逻辑板测量供电保险电阻果然失效,用万用表测得供电没有短路现象,用细导线连接,开机,故障依旧,只是保险电阻不再损坏,测量供电12V正常,测得VGH1.9V,VDD0.8V;由于屏幕庞大,维修十分不方便,采用摘板维修方法;摘板维修逻辑板应该使用打屏仪,因为仅仅接上逻辑板的供电,由于数据时钟的问题,大部分的逻辑板DC-DC转换电路不能正常工作,接好打屏仪,故障依旧,在测量VDD电路过程中突然发现有冒烟现象,赶忙关机,复查VGH和VDD的对地电阻,发现VDD对地电阻偏小,分析VDD的滤波电解有不稳定的损坏,用外置12V电源加在VDD上,轻轻触动各个滤波电容,很快发现一个电容在触动时有冒烟发热现象,;;;此例VDD电容有不稳定的漏电现象,维修此类故障最好采用外置电源维修,避免故障扩大;修复后,DC-DC电感的波形,探头10：1,利用双显表可以方便的判断DC-DC的工作状态;电感另一端测量：利用外置12V电源加在VDD上,马上发现发热的电容,不用打屏仪仅仅上12V供电,此板的DC-DC根本不工作,由于时钟数据的缘故,大多数的逻辑板维修必须用打屏仪;。
