沪科版九年级物理第十三章了解电路同步练习(含答案)
沪科版九年级物理第十三章了解电路同步练习（含答案）
1、节普通干电池的电压为_____伏。在图1中，A端为干电池的____极（选填“正”或“负”）。
图1 图2 图3
2、如图2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一
种）。
3、图3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是
压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请
写出你的猜想。你的猜想：___________。
4、如图4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一
根导线的两端，可以用图示的测通器来测试，其操作过程如下：
⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此
可以确定 为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需
接触一根导线就能将两两根导线辨别开。
图4
5．如图5甲中电流表Al读数为0．2A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9A，A
1
读数为0.3A，则通过电流表A的电流是 .电流表A选用的量程应为 A．
图5 图6
6.图6(a)所示电表的示数为 ；图6(b)所示电表的示数为 。
7、有两个用丝线悬吊的通草球，其中一个带电，另一个不带电，将两球靠近时，不可能发生的现象是
( )
A、两球互相排斥 B、两球互相吸引
C、带电的靠近不带电 D、不带电的靠近带电的
8．居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光
敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成
“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图8各电路中，
属于楼道灯电路的是( )
图 7
9. 现有六种物品：铁钉、玻璃、铅笔心、水银、橡胶棒、陶瓷片.小明将它们分成两类，如下表所示.
则小明是按照物质的哪种物理属性进行分类的 （ ）
第一类 第二类
铁钉 铅笔心 水银 玻璃 橡胶棒 陶瓷片
A．密度 B．磁性 C．硬度 D． 导电性
10．关于开关在电路中的作用，下列说法中正确的是( )
A.串联电路中，开关可控制整个电路
B.并联电路中，开关不能控制整个电路
C.串联电路中，每个开关可控制一个用电器
D．一个开关同时控制两个用电器，这两个用电器一定是并联的
11、图8是小亮设计的一个并联电路的电路图，当开关S闭合时( )
A、只有灯L1亮 B、只有灯L2亮
C、灯L1 、L2都不亮 D、灯L1 、L2都亮
12、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将
导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯
L
2
不亮.由此可以判断 （ ）
图8
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
13．我国每年电池消费量达140亿只，有一些城市已设立了废电池收购站，其主要目的是( )
A．重新加工成新电池以节约成本 B．提炼出有用物质
C．防止电池中的某些物质造成环境污染 D．进行电池性能调查以改进新产品
14、下列说法正确的是 ( )
A．验电器既能检验物体是否带电，也能测出物体的带电量
B．铜线中的电流是电子定向移动形成的
C．绝缘体不容易导电是因为绝缘体内没有电子
D．电源是把化学能转化为电能的装置
15、用图9,下列说法正确的是( )
A．灯泡发光说明电路中有电流
B．金属导线中发生定向移动的电荷是正电荷
C．电源的上端是正极
D．灯泡发光时，电源将电能转化为化学能
16．在图10中，三个电压表测量的读数分别为U1、U2、U3，则，三个电压之间的关系是( )．
A．Ul=U2＝U3 B．Ul+U2＝U3
C.Ul=U2
17、一商品仓库，后门进货、前门取货．现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，
还有若干条导线．请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货入在前门按开
关；电铃响同时绿灯亮，表示送货人在后门按开关．要求画出设计的电路图，图中要标明红灯、绿灯
及对应的前、后门开关．
图10
图9
参考答案
1、 1．5 正 2、木材（或橡皮） 3、并联 压缩机不工作时，打开门灯发光 4、CE E 5、
0.2A;1.2A;0~3 6．0.46A ;8.5V 7．A 8．D 9．D 10．A 11．D 12．D 13．C
14．B 15．A 16．B
17
考点解析沪粤版九年级物理上册第十三章探究简单电路章节测试练习题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（）A．带同种电荷，互相排斥B．带同种电荷，互相吸引C．带正电荷，互相排斥D．带负电荷，互相吸引2、关于摩擦起电和电路，下列说法正确的是（）A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正负极长时间直接连接D．图丁中，小彩灯之间的连接方式是并联3、如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．4、小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（）A．U1＝U2B．I1＝I2且U＝U1+U2C．U＝U1＝U2D．U1＝U2且I1＝I25、“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。
该系统要求：进入人员必须扫场所码和测量体温，扫码后开关1S闭合，接着进行体温测量，温度低于37.3℃开关2S闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。

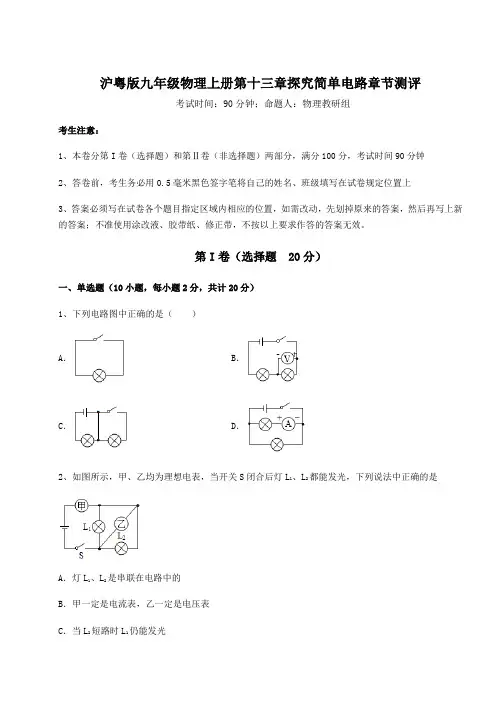

综合解析沪粤版九年级物理上册第十三章探究简单电路章节测评练习题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列电路图中正确的是（）A．B．C．D．2、如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。
闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。
下列电路符合要求的是（）A．B．C．D．4、小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（）A．带同种电荷，互相排斥B．带同种电荷，互相吸引C．带正电荷，互相排斥D．带负电荷，互相吸引5、在探究串联电路电压特点时，某同学设计的电路如图所示。
对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光6、下面数据中符合生活实际的是（）A．教室里课桌的高度大约是80dm B．一名中学生的质量约为500kgC．人体感觉舒适的气温约为40℃D．人体安全电压不高于36V7、关于电荷的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．金属导体中自由电子移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．绝缘体不容易导电是因为自由电荷很少8、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

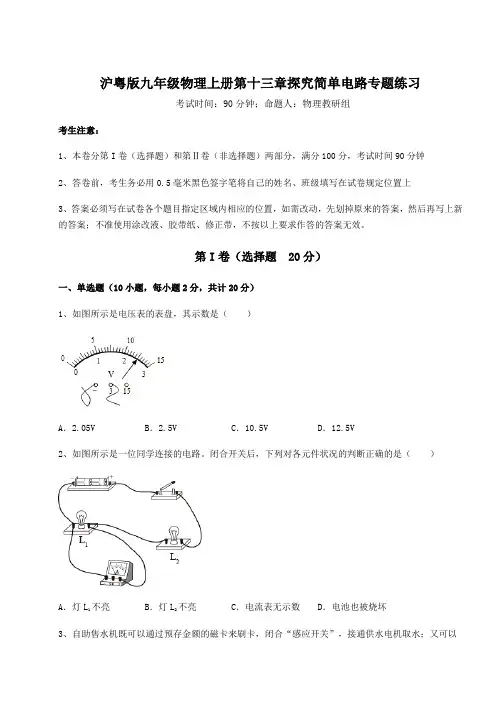

2022-2023学年度沪粤版九年级物理上册第十三章探究简单电路专题练习练习题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5V C．10.5V D．12.5V2、如图所示是一位同学连接的电路。
闭合开关后，下列对各元件状况的判断正确的是（）A．灯L1不亮B．灯L2不亮C．电流表无示数D．电池也被烧坏3、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（ ）A ．B ．C ．D ．4、某品牌电动车刹车时，电动机必须断电，否则会引发事故。
电动车左右两刹车手柄开关分别为1S 、2S ，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。
下列电路设计符合要求的是（ ）A ．B ．C ．D ．5、小灯泡L 1和L 2接到同一电路中，电源电压为U ，灯L 1两端的电压为U 1，L 1中的电流为I 1，L 2两端的电压为U 2，L 2中的电流为I 2，则满足下列哪一条件时可确定灯L 1和L 2一定为并联（ ）A ．U 1＝U 2B ．I 1＝I 2且U ＝U 1+U 2C ．U ＝U 1＝U 2D ．U 1＝U 2且I 1＝I 26、图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（ ）A．物件一定带负电B．物件一定不带电C．小液滴可能不带电D．小液滴一定带同种电荷7、下列对生活中常见物理量的估测，符合实际的是（）A．教室内课桌的高度约为75dm B．一名中学生的质量约为50kgC．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为5A8、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是A．指针偏转角度变小B．指针不动C．指针偏转角度变大D．指针反向偏转9、如图所示为一种新型“水温感应龙头”。

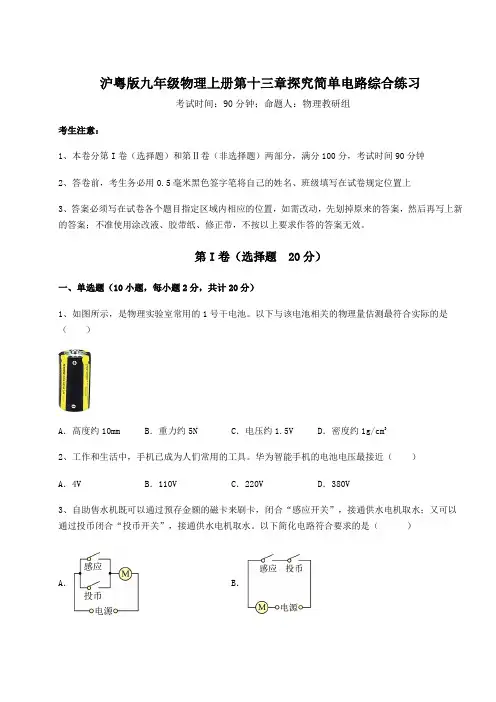

解析卷沪粤版九年级物理上册第十三章探究简单电路综合练习练习题(含答案详解)
沪粤版九年级物理上册第十三章探究简单电路综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是物理实验室常用的1号干电池。
以下与该电池相关的物理量估测最符合实际的是（）A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm32、工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V3、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（）A．B．C．D．4、如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（）A．B．C．D．5、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路6、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。
若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）A．B．C．D．7、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷8、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。

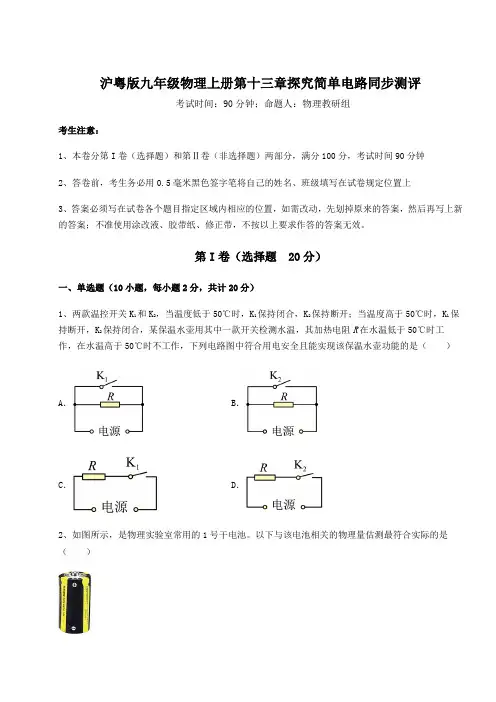

基础强化沪粤版九年级物理上册第十三章探究简单电路同步测评试卷(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（）A．B．C．D．2、如图所示，是物理实验室常用的1号干电池。
以下与该电池相关的物理量估测最符合实际的是（）A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm33、玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）A．B．C．D．4、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏5、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．6、如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．7、“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。
该系统要求：进入人员必须扫场所码和测量体温，扫码后开关1S闭合，接着进行体温测量，温度低于37.3℃开关2S闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。

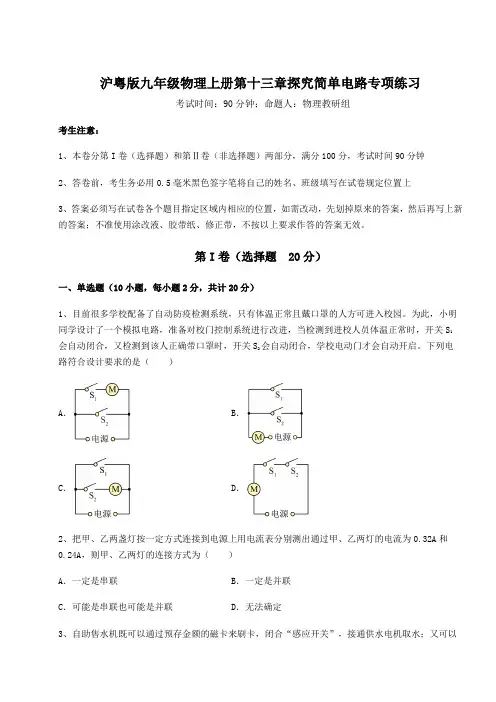

解析卷沪粤版九年级物理上册第十三章探究简单电路专项练习试题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。
为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。
下列电路符合设计要求的是（）A．B．C．D．2、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定3、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（）A．B．C．D．4、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷5、抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。
使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。
下列如图所示的电路中，符合上述要求的是（）A．B．C．D．6、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。
则其电路可能是（）A．B．C．D．7、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。
