10kV氧化锌避雷器预防性试验作业指导书
可复制、编制，期待你的好评与关注！ 10kV氧化锌避雷器预防性试验作业指导书（范本）
编号：×××10kV×××线路×××避雷器预防性试验作业指导书（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人：
试验日期：年月日时至年月日时
1范围：本指导书适用于××省电力公司10kV×××线路×××氧化锌避雷器预防性试验作业。
2引用标准
2.1国家电网安监200583号文《电力安全工作规程》（发电厂和变电所部分）
2.2 GB11032-2000交流无间隙金属氧化锌避雷器
2.3 DL/T804-2002交流电力系统金属氧化锌避雷器使用导则
2.4 DL/T596-1996电力设备预防性试验规程
2.5 配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程
2.6 35kV及以下电力设备预防性试验及定期检验规定
3工作前准备
3.1准备工作安排
序号 内容 标准 责任人 备注
1 开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况
2 了解被试设备出厂和历史试验数据，分析设备情况明确设备状况
3 根据本次作业内容和性质确定好试验人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项
4 根据现场工作时间和工作内容填写工作票工作票填写正确
3.2试验工器具
序号 名称 规格型号 单位 数量 备注
1 兆欧表 只 1
2 金属氧化锌避雷器阻性电流测试仪器台 只 1
3 试验变压器 只 1
4 调压器 只 1
5 分压器 只 1
6 导地线 根 1
注：试验工具、规格根据现场实际情况选用。
可复制、编制，期待你的好评与关注！
3.3人员分工
序号 作业内容 项目负责人 作业人员
1 测量绝缘电阻
2 直流1mA电压U1mA及0.75U1mA下的泄漏电流测量
3.4危险点分析及控制措施
序号 危险点 控制措施
1 工作人员进入现场不戴安全帽，不穿绝缘鞋，造成人员伤害 进入试验现场，试验人员必须正确着装、戴好安全帽
2 试验电压，触电感应电压，引起人身意外伤害事故 在进行绝缘电阻或电导电流测量后应对试品充分放电
3 作业现场情况核查不全面、不明确任务 分工明确，工作前详细说明试验区域及应注意的安全注意事项
4 试验电源设备损坏或接线不规范,会引起低压触电 应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置
5 试验现场不设安全围栏，使非试验人员进入试验现场 试验现场应设围栏，悬挂“止步，高压危险”标示牌，严禁非工作人员进入工作现场
6 误碰带电设备，与带电部分保持安全距离不够 工作人员与带电部分保持足够的安全距离
7 升压过程中不实行呼唱制度，造成人员触电 严格执行呼唱制度
4作业程序
4.1开工
序号 内容 到位人员签字
安排充足的工作人员，所需工器具材料准备齐全
严格工作前站队“三交”，工作人员确认后逐一签名
工作负责人发布开工令
4.2作业项目和作业标准
序号 试验项目 试验方法 安全措施及注意事项 试验标准
1 绝缘电阻测试 用兆欧表测量避雷器两极绝缘电阻，1分钟，记录绝缘电阻值 测试后对试品充分放电 10kV避雷器绝缘电阻应不小于1000MΩ
2 直流1mA电压U1mA及0.75U1mA下的泄漏电流测量 将避雷器瓷套表面擦拭干净
采用高压直流发生器进行试验 泄漏电流应该在高压侧读表，测量电流的导线应使用屏蔽线
升压 在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，此时应放慢升压速度，在电流达到1毫安时，读取电压U1mA值后，降压至零
可复制、编制，期待你的好评与关注！ 计算0.75倍U1mA值
升压至0.75U1mA电压，测量泄漏电流的大小
降压至0，断开试验电源
待电压表指示基本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线
注意事项：
1.测量后应对试品充分放电
2.升压时应呼唱
3.测量时应记录环境温度，阀片的温度系数一般为0.05-0.17即温度升高10度，直流1mA电压约降低1必要时应进行换算，以免出现误判断
直流1mA电压试验值不应该低于GB11032中的规定数值与产品出厂值相比较，变化不应该大于±52.0.75U1mA下的泄漏电流不得大于50μA
4.3竣工
√序号内容责任人员签字
1清理工作现场，拆除安全围栏，将工器具全部收拢并清点
2拆除试验临时电源，检查被试验设备上无遗留工器具和试验有导地线
3做好试验记录，记录本次试验内容，反措或技改情况，有无遗留问题以及试验结果
4会同验收人员对现场安全措施及试验设备的状态(风扇电源、分接开关位置等)进行检查，并恢复至工作许可时状态
5经全部验收合格，做好试验记录后，办理工作终结手续
5试验总结
序号试验总结
1试验结果
2存在问题及处理意见
6指导书执行情况评估
存在问题
改进意见
7附录7.1试验记录无间隙金属氧化物避雷器试验原始记录
标识编号试验日期
安装地点安装屏号
环境温度环境湿度
试验负责人试验参加人员
记录审核
铭牌参数
型号额定电压
系统运行电压出厂序号
出厂时间生产厂家
绝缘电阻和直流试验
编号UImA（KV）I75UImA（μA）绝缘电阻（MΏ）
可复制、编制，期待你的好评与关注！ 交流试验
编号试验电压（KV）Ix（μA，rms）Ir（μA，Peak）P（mW/KV）
放电计数器动作检查
编号
动作情况
结论
备注
（注：文档可能无法思考全面，请浏览后下载，供参考。）

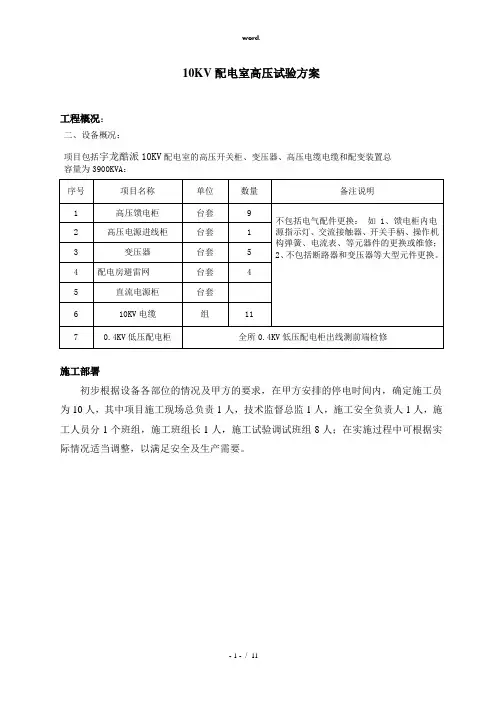

10kv电气预防性试验方案电气0(精选、)
word.
- 1 - / 11 10KV配电室高压试验方案
工程概况：
二、设备概况：
项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：
序号 项目名称 单位 数量 备注说明
1 高压馈电柜 台套 9
不包括电气配件更换： 如 1、馈电柜内电源指示灯、交流接触器、开关手柄、操作机构弹簧、电流表、等元器件的更换或维修；
2、不包括断路器和变压器等大型元件更换。 2 高压电源进线柜 台套 1
3 变压器 台套 5
4 配电房避雷网 台套 4
5 直流电源柜 台套
6 10KV电缆 组 11
7 0.4KV低压配电柜 全所0.4KV低压配电柜出线测前端检修
施工部署
初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。word.
组织管理措施
1、依据的文件及标准
本方案按照中华人民共和国电力行业标准的规定执行
《电业安全作业规和》2005版
《电力设备预防性试验标准》GB50150-2006
《中国南方电网有限责任公司企业标准》Q/CSG114002-2011
2、协调配合
试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：
甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。甲方接到乙方施工方案后及时安排设备停电检修事宜。具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
10kV 进线PT柜氧化锌避雷器交接试验报告
XXXXXXXXXXXXXXXXXXX公司高压试验报告
10kV 氧化锌避雷器高压试验报告
变电站XXXXXXXXXX0kV变电站 试验日期：2017.9.6
设备名称 进线PT柜内避雷器 试验性质 交接
温度(℃) 20℃ 湿度(%) 30%
设备型号 YH5WZ-17/45 额定电压（kV） 17 kV
持续运行电压（kV） 13.6 kV 直流1mA参考电压（kV） 24 kV
出厂编号 A:691334 B:691329 C:691343
制造厂 宜宾红星敏感电器有限公司 出厂日期 2016.11
一、绝缘电阻(MΩ)
使用仪器：KEW3121B指针式兆欧表（2500V） 编号：E0024809 有效期至: 2018.2.21
相别 A B C
整体对地 25000 25000 26000
引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：
1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；
2、基座绝缘电阻不低于5MΩ。
二、泄漏电流 :
使用仪器：ZVI-300/3直流高压发生器 编号：A30304782-2 有效期至: 2018.2.21
相别 A B C
1mA下的直流电压 试验值（kV） 25.6 25.8 25.5
初始值（kV） 26.0 26.0 25.9
初值差（%） -1.54 -0.77 -1.54
0.75U1mA下的泄漏电流 试验值(µA) 5 6 4
引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：
1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。实测值与制造厂规定值比较，变化不应大于±5%；
220kV升压站主变中性点氧化锌避雷器交接试验作业指导书
220kV升压站主变中性点氧化锌避雷器交接试验作业指导书
编写：年月日审核：年月日批准：年月日试验负责人：试验参加人：
试验日期年月日时至年月日时
某某某某某某某某某某发电有限公司
1适用范围
本作业指导书适用于220kV升压站#某主变中性点110kV氧化锌避雷器交接试验。
2引用文件
GB11032--2000交流无间隙金属氧化物避雷器
GB50150--2006电气装臵安装工程电气设备交接试验标准DL/T804--2002交流电力系统金属氧化物避雷器使用导则Q/FJG10029.2-2004电力设备交接和预防性试验规程
3试验前准备工作安排3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4试验程序4．1开工 4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7附录
a.试验接线图：
图1避雷器交流试验接线示意图
b.试验记录：
出厂时间绝缘电阻和直流试验本体U1mA(kV)
生产厂家
I75%U1mA(μA)
绝缘电阻(MΩ)
交流试验试验电压(kV)本体底座绝缘电阻绝缘电阻(MΩ)放电计数器动作检查动作情况结备论注I某(μA,rm)Ir(μA,Peak)P(mW/kV)
避雷器电气试验作业指导书概要
作
业 指 导 书
编 号：YJ01-E-01
工程名称：国电广东阳江海陵岛风电场一期新建工程
作业项目名称：避雷器电气试验电气试验
编制单位：安徽电力建设第一工程公司
广东阳江风力发电场项目部
批 准：
审 核：
编 制：
时 间：
时 间：
时 间：
出版日期 2010年12月1日 版 次 第1版
目 录
1．避雷器电气试验标准化作业指导书（试行）
2．变压器及电抗器电气试验标准化作业指导书（试行）
3．电缆电气试验标准化作业指导书（试行）
4．电容器电气试验标准化作业指导书（试行）
5．互感器电气试验标准化作业指导书（试行）
6，电缆电气试验标准化作业指导书（试行）
7．绝缘油和六氟化硫气体试验作业指导书（试行）
8．开关设备电气试验标准化作业指导书（试行）
9．母线电气试验标准化作业指导书（试行）
10．套管电气试验标准化作业指导书（试行）
避雷器电气试验标准化作业指导书（试行）
一、 适用范围
本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程
DL/T596-2005《电力设备预防性试验规程》
DL408-91《电业安全工作规程》 （发电厂和变电所电气部分）
三、 试验设备、仪器及有关专用工具
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 高压直流发生器 1 台 7 绝缘板 1 块
2 泄漏电流测试仪 1 套 8 温湿度计 1 个
3 工频升压设备 1 只 9 小线箱（各种小线夹及短线 1 个
4 兆欧表（2500V） 1 只 10 常用工具 1 套
5 放电计数器测试棒 1 套 11 常用仪表（电压表、万用表） 1 套
6 电源盘及刀闸板 2 副 12 被试品出厂试验报告 1 本
四、 安全工作的一般要求
1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
户外避雷器试验作业指导书
1 户外避雷器试验作业指导书
一、实验目的
1.了解避雷器的原理和结构。
2.学会避雷器的使用方法。
3.掌握安全用电知识。
二、实验原理
避雷器是用于保护电器设备不被雷电击坏的一种保护装置。它是将电器设备与地有一定电阻的接地系统相连，当雷电击中设备或其它导体后，避雷器会使这个电荷外流，从而保护设备与使用者的安全。
三、实验器材和材料
1.避雷器 1个
2.导线若干
3.万用表 1台
4.雷电模拟器 1台
5.安全工具 1套
四、实验步骤
第一步：检查器材的完好性和安全性。检查避雷器有无损坏以及使用是否安全。 2 第二步：准备实验条件，使用安全工具保证实验安全。
第三步：使用万用表检测避雷器的电阻值，记录下来。
第四步：使用雷电模拟器模拟雷电，确认避雷器能够抵御雷电的攻击。
第五步：检查避雷器的保护效果是否满足要求，如果不能满足要求，需要更换避雷器。
第六步：将实验记录整理，包括实验现象和数据等信息。
第七步：清理实验现场，安全存放器材。
五、实验注意事项
1.实验期间需要戴好安全工具，确保人身安全。
2.仔细阅读使用说明书，了解并掌握使用方法和安全用电知识。
3.避雷器需定期检查并更换，以确保其保护效果。
4.雷电模拟器只能由专业人员操作，不得随意尝试。
5.实验过程中如有异常情况，应及时停止实验并采取紧急措施。
六、实验结果分析
避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。通过实验可以清楚地了解到避雷器的原理和结构，并掌握使用方法和安全用电知识。实验结果需要结合实验现象和数据等信息进行分析，如果避雷器不能完全抵御雷电的攻击，需要及时更换避雷器。
氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目：
1.安装试验：对氧化锌避雷器的安装位置、接线方式、接地条件等进行检查。
2.直流参考电压测试：应用直流电压进行测试，测试电压通常是1.05倍的额定电压，测试时间为30分钟。
3.直流持续工作电压测试：应用直流电压进行测试，测试电压为额定电压，测试时间为30分钟。
4.直流击穿电压测试：应用直流电压进行测试，测试电压为1.3倍的额定电压，测试过程中逐渐增加电压，直到发生击穿为止。
5.直流氧化激活测试：将氧化锌避雷器加入一定量的直流电流，使其氧化激活。
6.交流工频放电电压测试：应用交流电压进行测试，测试电压为额定电压，测试时间为1分钟。
氧化锌避雷器试验标准：
1.GB11032-2000《氧化锌避雷器》。
2.GB/T16927.1-1997《高压测试技术第1部分：一般测试方法》。
3.DL/T805-2004《高压电力设备绝缘试验导则》。
4.IEC60099-4《电力系统中的避雷器第4部分：氧化锌避雷器》。
以上标准主要包括氧化锌避雷器的性能检验、试验方法、技术要求等。
避雷器试验报告
氧化锌避雷器试验报告
(试验日期：2018年06月21日)
一、铭牌数据 安装地点： 10kV AH2/光伏进线柜一
避雷器型号 HY5WZ-17/45 额定电压：kV 17
持续运行电压：k V 13.6
直流1mA参考电压：kV
24
制造厂 ** 制造日期 2018
编号 A：18061 B：18062 C：18063
二、绝缘电阻 天气：晴 温度：31 ℃ 湿度：45 %
相位 绝缘电阻值(MΩ) 使用兆欧表电压等级：V
A 10000
2500 B 10000
C 10000
三、直流参考电压及泄漏电流测试
相位 直流1mA参考电压：k V 75%直流1mA电压作用下的泄漏电流：μA
技术要求 实测 技术要求 实测
A
≥24 26.0
≤50 5
B 25.9 4
C 26.1 5
使用仪器：МΩ-#8、ZGS、 YBJ-III
经以上各项试验,确认 合格 。
试验人员：
氧化锌避雷器试验报告
(试验日期：2018年06月21日)
一、铭牌数据 安装地点： 10kV AH3/光伏进线柜二
避雷器型号 HY5WZ-17/45 额定电压：kV 17
持续运行电压：k V 13.6
直流1mA参考电压：kV
24
制造厂 ** 制造日期 2018
编号 A：18064 B：18069 C：18067
二、绝缘电阻 天气：晴 温度：31 ℃ 湿度：45 %
相位 绝缘电阻值(MΩ) 使用兆欧表电压等级：V
10kV避雷器试验报告 (2)
.
. 10kV氧化锌避雷器试验报告
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#23塔23T02刀闸处
1、铭牌： 试验日期：2016年10月18日
型号 YH5WS5-17/50DL 额定电压 17
1mA直流参考电压 8.7/15 持续运行电压(kV) 13.6
出厂编号 A：–––––– B：–––––– C：––––––
出厂日期 2016年06月
制造厂 杭州永德电气有限公司
2、绝缘电阻试验：温度： 28°C 湿度：50%
相别 绝缘电阻（MΩ） 底座绝缘（MΩ）
A 9000 10000
B 9000 10000
C 8000 10000
使用仪表：绝缘电阻表
3、直流参考电压测试：
相别
直流1mA参考电压U1mA(kV) 75%U1mA下直流泄露值(μA)
厂家值 实测值 厂家值 实测值
A ––– 26 ––– 10
B ––– 28 ––– 12
C ––– 27 ––– 7
要求 ≥25 ≤30
5、使用仪器、仪表：直流高压发生器
6、试验结果：以上测试项目合格
试验人员： 试验负责人： 审核：
.
. 10kV氧化锌避雷器试验报告
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#24塔24T01刀闸（原#32塔）处
1、铭牌： 试验日期：2016年10月18日
10kv避雷器耐压试验标准
10kv避雷器耐压试验标准
根据相关标准,10kv避雷器耐压试验通常包括以下几个方面:
1. 额定电压测试:将10kv避雷器连接到测试电源,逐渐增加电压至额定电压水平,并保持一段时间。
2.直流1mA下电压及75%该电压下泄漏电流的测量：该项试验有利于检查氧化锌避雷器直流参考电压及氧化锌避雷器在正常运行中的荷电率，对确定阀片片数，判断额定电压选择是否合理及老化状态都有十分重要的作用。
3.运行电压下交流泄漏电流及阻性分量的测量：判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运行额定电压下流过氧化锌避雷器阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。
4.全绝缘试验电压: 二次绕组试验电压2kV(可用2500V兆欧表1min代替合格标准:耐压试验期间,不应发生放电和击穿现象。
10kV避雷器试验报告
10kV氧化锌避雷器试验报告（一）
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#23塔23T02刀闸处
1、铭牌： 试验日期：10月18日
型号 YH5WS5-17/50DL 额定电压 17
1mA直流参考电压 8.7/15 持续运行电压(kV) 13.6
出厂编号 A：–––––– B：–––––– C：––––––
出厂日期 06月 制造厂
杭州永德电气有限公司
2、绝缘电阻试验：温度： 28°C 湿度：50%
相别 绝缘电阻（MΩ） 底座绝缘（MΩ）
A 9000 10000
B 9000 10000
C 8000 10000
使用仪表：绝缘电阻表
3、直流参考电压测试：
相别 直流1mA参考电压U1mA(kV) 75%U1mA下直流泄露值(μA)
厂家值 实测值 厂家值 实测值
A ––– 26 ––– 10
B ––– 28 ––– 12
C ––– 27 ––– 7
要求 ≥25 ≤30
5、使用仪器、仪表：直流高压发生器
6、试验结果：以上测试项目合格
试验人员： 试验负责人： 审核：
10kV氧化锌避雷器试验报告
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#24塔24T01刀闸（原#32塔）处
1、铭牌： 试验日期：10月18日
型号 YH5WS5-17/50DL 额定电压 17
