中考物理电学专题辅导-暗箱问题(共48张PPT)
暗箱问题
电路连接方式： 串联电路 1、两个电阻 并联电路
R1
R2
R1 R2
三个电阻能设计出多少 种连接方式？
18Ω 2Ω
4Ω
ห้องสมุดไป่ตู้
9Ω
如果每个电阻阻值都为6Ω，请 计算以上四种连接方式获得的阻值 各是多少？
知识回顾：
一、串联电路的特点：
R1 R2
一条路径
I=I1=I2 U=U1+U2
R=R1+R2
（1）电流关系：
电阻关系问题 盒内有导线和几个阻值相同的电阻组成的部分电
路，盒外四个接线柱1、2、3、4，已测得接线柱
R12=1.5R13=3R24，而3、4之间无明显电阻，试画 出方框内电路结构（要求所用电阻的数目最少） 解题步骤：
①特殊支路3、4之间用导线相连
②最小电阻支路 2 、 4 之间放上一个 电阻 ③较大电阻支路1、3之间连上两个 电阻 ④确定盒内结构、连线。
一、什么是电学暗箱 电学暗箱问题是指电学元件封闭在一个 盒内，不能直接观察到元件的组成情况，而 盒外有接线柱，通过应用外部元件连接，观 察其内部元件的外部表现，来判断其电路的 组成问题。 二、电学暗箱问题解决大致可分为两大类： 1、箱内无电源，解决此类问题的思路方法是：
（1）确定总电阻大小 （2）确定箱内电阻的连接方式
R2
R3
如图，电源电压为6V，黑匣内有三个阻值 都为40Ω的电阻，电流表示数为0.1A，画出 匣内的电路图。
• 2、如图12所示电路中，电源电压保持不变，当开关闭合后，电压表示数为 • •
6V，电流表示数为3A，则方框内的电阻连接情况可能是（ ） A、6Ω和3Ω的电阻串联 B、6Ω和3Ω的电阻并联 C、10Ω和5Ω的电阻串联 D、10Ω和5Ω的电阻并联
2、箱内有电源，解决此类问题的思路方法是：
（1）根据已知条件，研究电路情况 （2）画出电路图 （3）检查是否符合题意
有二极管的黑匣子注意单向 导通
• 电路黑箱问题还可分为两类，一类是操作性黑箱问题，另一类是非操作性黑箱
问题。前者是利用外部观察、试验的方法，通过输入信号、获取反馈信息来研 究黑箱内部的电路结构。非操作性黑箱问题，题目给出一些外部的物理现象或 某些数据，要求学生依据基础知识和基本规律，通过分析、判断、推理等过程， 探索其内部结构。黑箱问题要求学生具有较强的综合分析能力。
例题6、某控制电路的一个封闭部件上，有三个 接线柱A、B、C和电灯、电铃各一只，如图所 示，连接A、C，灯亮，铃不响；连接A、B铃 响，灯不亮；连接B、C灯不亮，铃不响。请你 根据上述情况画出这个部件的电路图。
• 思路点拨 • 依题述，连接A、C或连接A、B时，可以使灯亮
或铃响，表明此封闭部件内必有一电源．连接A、 C时灯亮铃不响，则连接A、C后应该构成一个包 含有电源和电灯的闭合回路，但此电路中不包含 电铃．如图所示． • 连接A、B时铃响灯不亮，则此时应该构成一 个包含有电源和电铃的闭合回路，但此回路中不 包含电灯，如图所示． • 答案：综合两图知这一封闭部件内的电路图如图 所示．
已知，黑匣子如图，外有A、B、C三个接线柱， 内部有两节干电池和若干导线，用电压表测电 压，分别有UAC=1.5V，UBC=1.5V，UAB=3V， 画出黑匣子内的电路图。
如图所示的方框内有三个阻值是R的等值电阻， A、B、C为三根引出的导线，已知A和B间的 阻值为R，A与C的阻值为R/2，试画出方框内 电阻连接的电路图。
如图所示，已知电源电压为6V，另外手头有三 个电阻R1=15Ω，R2=25Ω，R3=100Ω，请你用其 中的两个电阻在图中虚线框内连成电路，使图 中的电流表的示数为0.3A，要求画出电路图， 并注明连入的电阻。
电压关系类问题 方框内有一个电源和几个阻值相同的电阻、导线组 成的 电路，外有四个接线柱。用电压表测得各接线柱间 的电压为： U12=5伏，U34=3伏，U13=2伏，U24=0，试画出盒内的 电路图。 解题步骤： ①特殊支路2、4之间用导线相连
②电压最大支路1、2之间接电源
③利用分压关系确定盒内连线
电学黑箱问题
对于一些不能直接打开观测的系统，可统称 为“黑箱”。对于“黑箱”问题，主要通过 对输入、输出信息的分析比较，合理假设， 来确定其内部结构。由于“黑箱”有利于考 查学生发散思维、推理、灵活运用知识的能 力。 设计黑箱中的未知电路，是根据部分电流、 电压或电阻关系后利用串、并联电路的特点 来解决。设计的依据是串、并联电路的各种 关系。
（2）电压关系： （3）电阻关系：
U1 R1 （4）电压分配： U2 = R2
二、并联电路的特点：
S
S1
R1
R2
I1 I2
I
多条路径
S2
（1）电流关系： I=I1+I2 （2）电压关系： U=U1=U2
1 1 1 = R + R （3）电阻关系： R 1 2 I1 R2 （4）电流分配： I2 = R1 R1R2 或R= R1+R2
• 图中，电压表的示数为6V，要使电流表示数为1A，现有R1＝10Ω、R2＝15Ω、
R3＝40Ω的三个电阻可供使用. 请在虚线框内选用合适的电阻完成符合题意的 电路，要标明电阻序号.
如图所示的电学黑箱中，有两只电阻：定值电阻 R0=8Ω，另一为未知电阻Rχ。由箱内抽出三根引线a、 b、c。当开关S与c闭合时，电流表的读数为1A，电压 表的读数为8V；当开关S与d闭合时，电流表的读数仍 为1A，电压表的读数为10V，请在黑箱中画出两个电 阻和a、b、c的连接图。由图可知Rχ＝_______ 。 2Ω
电流关系类问题 解题思路是把电流关系转化为电阻关系。 再按电阻关系处理。 如：如图所示，方框内有四个阻值相同的电阻组成的电 路，每个电阻阻值均在1KΩ以上，当用一节干电池串联 一个不计内阻的电流表去测定两个接线柱之间的电流时， 得出以下结论：I12=I14=I13/3，I23=I24=I34=I13/2。试画出 盒内的电路图。 解题步骤：①根据电流关系转化为电阻 关系。根据测量时电压一定，而电流与 阻值成反比。由I23=I24=I34=I13/2，所以 R23=R24=R34=2R13。②最小电阻1、3之 间接入一个基本电阻。③平行支路电阻 填入。由于2、4和1、3平行，而 R24=2R13，所以2、4之间接入两个基本电 阻。
电路连接方式： 串联电路 1、两个电阻 并联电路
R1
R2
R1 R2
三个电阻能设计出多少 种连接方式？
18Ω 2Ω
4Ω
ห้องสมุดไป่ตู้
9Ω
如果每个电阻阻值都为6Ω，请 计算以上四种连接方式获得的阻值 各是多少？
知识回顾：
一、串联电路的特点：
R1 R2
一条路径
I=I1=I2 U=U1+U2
R=R1+R2
（1）电流关系：
电阻关系问题 盒内有导线和几个阻值相同的电阻组成的部分电
路，盒外四个接线柱1、2、3、4，已测得接线柱
R12=1.5R13=3R24，而3、4之间无明显电阻，试画 出方框内电路结构（要求所用电阻的数目最少） 解题步骤：
①特殊支路3、4之间用导线相连
②最小电阻支路 2 、 4 之间放上一个 电阻 ③较大电阻支路1、3之间连上两个 电阻 ④确定盒内结构、连线。
一、什么是电学暗箱 电学暗箱问题是指电学元件封闭在一个 盒内，不能直接观察到元件的组成情况，而 盒外有接线柱，通过应用外部元件连接，观 察其内部元件的外部表现，来判断其电路的 组成问题。 二、电学暗箱问题解决大致可分为两大类： 1、箱内无电源，解决此类问题的思路方法是：
（1）确定总电阻大小 （2）确定箱内电阻的连接方式
R2
R3
如图，电源电压为6V，黑匣内有三个阻值 都为40Ω的电阻，电流表示数为0.1A，画出 匣内的电路图。
• 2、如图12所示电路中，电源电压保持不变，当开关闭合后，电压表示数为 • •
6V，电流表示数为3A，则方框内的电阻连接情况可能是（ ） A、6Ω和3Ω的电阻串联 B、6Ω和3Ω的电阻并联 C、10Ω和5Ω的电阻串联 D、10Ω和5Ω的电阻并联
2、箱内有电源，解决此类问题的思路方法是：
（1）根据已知条件，研究电路情况 （2）画出电路图 （3）检查是否符合题意
有二极管的黑匣子注意单向 导通
• 电路黑箱问题还可分为两类，一类是操作性黑箱问题，另一类是非操作性黑箱
问题。前者是利用外部观察、试验的方法，通过输入信号、获取反馈信息来研 究黑箱内部的电路结构。非操作性黑箱问题，题目给出一些外部的物理现象或 某些数据，要求学生依据基础知识和基本规律，通过分析、判断、推理等过程， 探索其内部结构。黑箱问题要求学生具有较强的综合分析能力。
例题6、某控制电路的一个封闭部件上，有三个 接线柱A、B、C和电灯、电铃各一只，如图所 示，连接A、C，灯亮，铃不响；连接A、B铃 响，灯不亮；连接B、C灯不亮，铃不响。请你 根据上述情况画出这个部件的电路图。
• 思路点拨 • 依题述，连接A、C或连接A、B时，可以使灯亮
或铃响，表明此封闭部件内必有一电源．连接A、 C时灯亮铃不响，则连接A、C后应该构成一个包 含有电源和电灯的闭合回路，但此电路中不包含 电铃．如图所示． • 连接A、B时铃响灯不亮，则此时应该构成一 个包含有电源和电铃的闭合回路，但此回路中不 包含电灯，如图所示． • 答案：综合两图知这一封闭部件内的电路图如图 所示．
已知，黑匣子如图，外有A、B、C三个接线柱， 内部有两节干电池和若干导线，用电压表测电 压，分别有UAC=1.5V，UBC=1.5V，UAB=3V， 画出黑匣子内的电路图。
如图所示的方框内有三个阻值是R的等值电阻， A、B、C为三根引出的导线，已知A和B间的 阻值为R，A与C的阻值为R/2，试画出方框内 电阻连接的电路图。
如图所示，已知电源电压为6V，另外手头有三 个电阻R1=15Ω，R2=25Ω，R3=100Ω，请你用其 中的两个电阻在图中虚线框内连成电路，使图 中的电流表的示数为0.3A，要求画出电路图， 并注明连入的电阻。
电压关系类问题 方框内有一个电源和几个阻值相同的电阻、导线组 成的 电路，外有四个接线柱。用电压表测得各接线柱间 的电压为： U12=5伏，U34=3伏，U13=2伏，U24=0，试画出盒内的 电路图。 解题步骤： ①特殊支路2、4之间用导线相连
②电压最大支路1、2之间接电源
③利用分压关系确定盒内连线
电学黑箱问题
对于一些不能直接打开观测的系统，可统称 为“黑箱”。对于“黑箱”问题，主要通过 对输入、输出信息的分析比较，合理假设， 来确定其内部结构。由于“黑箱”有利于考 查学生发散思维、推理、灵活运用知识的能 力。 设计黑箱中的未知电路，是根据部分电流、 电压或电阻关系后利用串、并联电路的特点 来解决。设计的依据是串、并联电路的各种 关系。
（2）电压关系： （3）电阻关系：
U1 R1 （4）电压分配： U2 = R2
二、并联电路的特点：
S
S1
R1
R2
I1 I2
I
多条路径
S2
（1）电流关系： I=I1+I2 （2）电压关系： U=U1=U2
1 1 1 = R + R （3）电阻关系： R 1 2 I1 R2 （4）电流分配： I2 = R1 R1R2 或R= R1+R2
• 图中，电压表的示数为6V，要使电流表示数为1A，现有R1＝10Ω、R2＝15Ω、
R3＝40Ω的三个电阻可供使用. 请在虚线框内选用合适的电阻完成符合题意的 电路，要标明电阻序号.
如图所示的电学黑箱中，有两只电阻：定值电阻 R0=8Ω，另一为未知电阻Rχ。由箱内抽出三根引线a、 b、c。当开关S与c闭合时，电流表的读数为1A，电压 表的读数为8V；当开关S与d闭合时，电流表的读数仍 为1A，电压表的读数为10V，请在黑箱中画出两个电 阻和a、b、c的连接图。由图可知Rχ＝_______ 。 2Ω
电流关系类问题 解题思路是把电流关系转化为电阻关系。 再按电阻关系处理。 如：如图所示，方框内有四个阻值相同的电阻组成的电 路，每个电阻阻值均在1KΩ以上，当用一节干电池串联 一个不计内阻的电流表去测定两个接线柱之间的电流时， 得出以下结论：I12=I14=I13/3，I23=I24=I34=I13/2。试画出 盒内的电路图。 解题步骤：①根据电流关系转化为电阻 关系。根据测量时电压一定，而电流与 阻值成反比。由I23=I24=I34=I13/2，所以 R23=R24=R34=2R13。②最小电阻1、3之 间接入一个基本电阻。③平行支路电阻 填入。由于2、4和1、3平行，而 R24=2R13，所以2、4之间接入两个基本电 阻。
合集下载

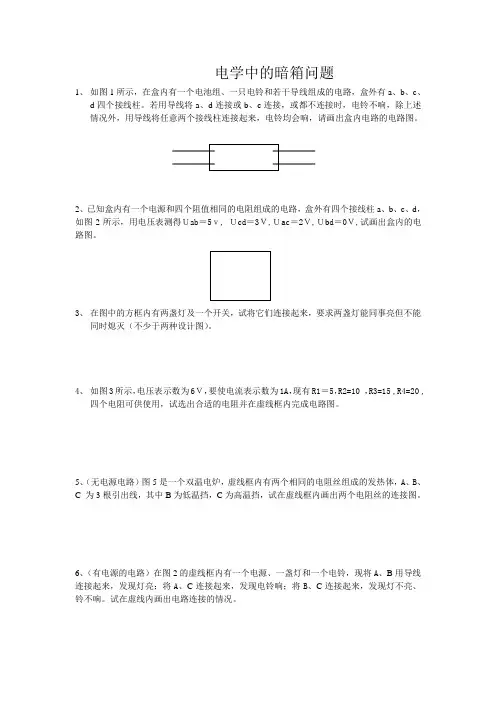

电学中的暗箱问题
