中控门锁失灵故障的检修
汽车舒适与安全系统检修
汽车维修知识腾车网
中央控制门锁系统是由微机根据各个开关信号控制门
锁的开、闭，可使驾驶员更加方便安全地使用汽车。
中央控制门锁系统主要由门锁开关、门锁继电器及执 行机构三部分组成。
汽车舒适与安全系统检修
汽车维修知识腾车网
3.1、 门锁开关
常见的门锁开关有普通门锁和带电容定时装置的门锁
开关两种。
普通门锁开关
汽车舒适与安全系统检修
汽车维修知识腾车网
带电容定时装置的门锁开关
汽车舒适与安全系统检修 4、 执行机构
汽车维修知识腾车网
执行机构的作用是根据电路中电流方向的不同而实现
汽车舒适与安全系统检修
汽车维修知识腾车网
上海别克轿车遥控门锁系统电路
汽车舒适与安全系统检修
汽车维修知识腾车网
双向压力泵式中央门锁工作电路
汽车舒适与安全系统检修
汽车维修知识腾车网
6、双向压力泵式中央门锁
汽车舒适与安全系统检修
汽车维修知识腾车网
情境七
中控门锁失灵故障检修
汽车舒适与安全系统检修
汽车维修知识腾车网
一、预备知识
1、中央门锁的功能 汽车装备中央门锁后可实现下列功能： 1、将驾驶员车门锁扣按下时，其他几个车门及行李舱门 都能自动锁定；如用钥匙锁门，也可同时锁好其他车门和 行李舱门。 2、将驾驶员车门锁扣拉起时，其他几个车门及行李舱门 锁扣都能同时打开；用钥匙开门，也可实现该动作。 3、在车室内个别车门需打开时，可分别拉开各自的锁扣。 4、配合防盗系统，实现防盗。
2.3、行李箱门开启器开关
行李箱开启器主开关
行李箱门控 开关用来探测车 门的开闭情况： 车门打开时，门 控开关接通；车 门关闭时，门控 开关断开。
ห้องสมุดไป่ตู้行李箱钥匙门
汽车舒适与安全系统检修
汽车维修知识腾车网
3、
中央控制门锁分类
通过电动机或电磁铁操纵门锁继电器从而控制门锁
的开/关称为电动门锁。 随着对汽车安全性、可靠性和方便性要求的不断提高， 现在一些中高档轿车都配置了中央控制门锁。 这种门锁系统是在电动门锁的基础上采用计算机控制 技术发展而来的，能够区分正常打开车门与非法打开车门。
汽车维修知识腾车网
无线遥控系统也叫无钥匙进入系统(remote keyless entry)，由三个功能部件组成：手持遥控发射器、遥控高 频接收电路、CPU和执行器驱动电路。 无线遥控系统为车主打开门锁提供了一个方便手段， 同时，这个系统还可以提供相关的行李箱、灯光和喇叭的 控制功能。
汽车舒适与安全系统检修
汽车维修知识腾车网
2、中央门锁的组成
汽车舒适与安全系统检修
汽车维修知识腾车网
2.1、中央闭锁装置
中央闭锁装置是由电动闭锁器、控制器和连接部件 等组成，可以由驾驶员集中开闭汽车的前左、后左、前 右、后右及行李箱等5个门锁。
闭锁或开锁。 常用的门锁执行机构有电磁线圈、直流电动机或永磁
式旋转电动机。
汽车舒适与安全系统检修
汽车维修知识腾车网
直流电机式门锁执行机构
汽车舒适与安全系统检修
汽车维修知识腾车网
直流电机式电动门锁电路
汽车舒适与安全系统检修 5、 无线遥控系统
汽车舒适与安全系统检修
汽车维修知识腾车网
2.2、门锁控制开关
门锁控制开 关装在每个前门 的钥匙门上，见 图。当从外面用 钥匙开门和关门 时，钥匙控制开 关便发出开门或 锁门的信号给门 锁控制ECU。
汽车舒适与安全系统检修
汽车维修知识腾车网
大众cc感应门锁失灵解决方法(一)
大众cc感应门锁失灵解决方法(一)大众cc感应门锁失灵解决方法问题描述•大众cc感应门锁失灵是指在使用车钥匙感应锁车时，门锁不能正常解锁或上锁。
•这种问题可能会给车主带来不便和安全隐患。
解决方法以下列出了几种常见的解决方法，供车主参考：1.更换电池–感应门锁使用电池供电，在电池电量低时可能导致锁具失灵。
–解决方法：使用螺丝刀打开钥匙壳体，将电池取出并更换为新的电池。
2.清洁感应器–长时间使用后，感应器表面可能会积聚灰尘或污垢，导致感应失灵。
–解决方法：用干净的纱布轻轻擦拭感应器表面，清除灰尘和污垢。
3.重新编程–感应门锁有时需要重新编程，以重新建立与车钥匙的配对关系。
–解决方法：打开车钥匙壳体，按照说明书的指引，按下相关按钮进行重新编程。
4.检查线路连接–门锁系统的线路连接不良可能导致感应门锁失灵。
–解决方法：将车钥匙拆开，检查线路连接是否牢固，如果发现松动的线路，重新连接或更换损坏的线路。
5.寻求专业维修–如果上述方法都不能解决问题，建议寻求专业的维修帮助。
–解决方法：联系汽车维修店或制造商的售后服务部门，获取专业的维修支持。
预防措施为了减少大众cc感应门锁失灵的发生，车主可以采取以下预防措施：•定期检查电池电量，并及时更换电池。
•定期清洁感应器表面，保持良好的工作状态。
•避免在潮湿环境下使用车钥匙感应门锁，以防止电路受潮。
•注意用力过度，避免损坏感应器或线路连接。
通过以上方法，车主可以有效预防和解决大众cc感应门锁失灵问题，确保行车安全和便利性。
如果问题持续存在，建议尽快寻求专业维修支持。

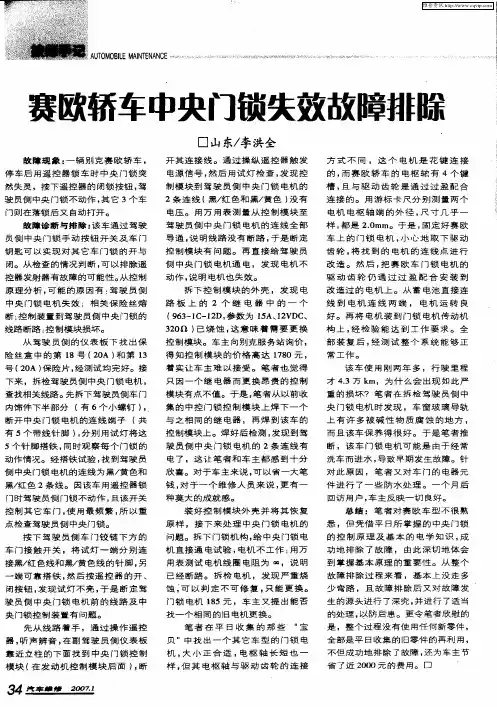

赛欧轿车中央门锁失效故障排除
查 找 相 关 线 路 。 拆 下 驾 驶 员 侧 车 门 先 内饰件 下半 部分 （ ６个 小 螺 钉 ） 有 ， （ 共 断 开 中央 门 锁 电机 的 连 线 端 子
电压 。 用 万 用 表 测 量 从 控 制 模 块 至 驾 驶 员 侧 中 央 门锁 电机 的 连 线 全 部 导通 ， 明线 路 没 有 断 路 ， 是 断定 说 于 控 制 模 块 有 问 题 。 再 直 接 给 驾 驶 员
侧 中央 门锁 电机通 电 ，发现 电机 不
样 ， 是 ２Ｏ 都 ．ｍｍ。 于 是 ， 定 好 赛 欧 固 车 上 的 门 锁 电 机 ， 心 地 取 下 驱 动 小改 造 过 的 电 机 。 从 蓄 电池 直 接 连
控 器发射 器有故 障 的可能性 。 从控 制
原 理分 析 ， 能 的原 因有 ： 驶 员侧 可 驾
动作 ， 明 电机 也 失效 。 说 拆 下控 制模 块 的 外 壳 ，发 现 电 路 板 上 的 ２个 继 电 器 中 的 一 个
门 则 在 落 锁 后 又 自动 打 开 。 故 障诊 断与 排 除 ： 车通 过 驾驶 该 员 侧 中 央 门 锁 手 动 按 钮 开 关 及 车 门
开其 连 接 线 。 通过 操 纵 遥 控 器触 发
方 式 不 同 ，这 个 电机 是 花 键 连 接
电源 信 号 ， 后 用试 灯 检 查 ， 现 控 然 发 制模 块 到 驾 驶 员侧 中 央 门锁 电机 的
从 驾 驶 员侧 的 仪 表 板 下 找 出保
线 到 电 机 连 线 两 端 ， 电 机 运 转 良
智能门锁常见故障及解决方法
智能门锁常见故障及解决方法智能门锁在日常使用中可能会遇到各种常见故障，以下是50条关于智能门锁常见故障及解决方法：1. 电池耗尽：智能门锁无法开启或关闭，电子屏幕或指示灯无反应。
解决方法：更换电池并确认电池极性正确安装。
2. 机械故障：智能门锁内部机械结构出现故障，无法正常操作。
解决方法：联系售后服务中心或门锁制造商进行维修或更换。
3. 密码失效：输入正确密码无法开启门锁。
解决方法：重置密码并确保密码输入正确。
4. 指纹识别失败：指纹无法识别或误识别。
解决方法：重新录入指纹，并确保手指清洁干燥。
5. 远程控制失效：通过手机App或远程控制无法操作门锁。
解决方法：检查网络连接，确保门锁与手机连接正常。
6. 门锁死锁：门锁无法开启或关闭，无法正常使用。
解决方法：使用备用钥匙手动操作门锁，并检查门锁内部零部件是否受损。
7. 门锁报警：门锁发出异常警报声音或警示灯闪烁。
解决方法：查看说明书或联系售后服务中心，了解警报原因并进行排除。
8. 门锁自动开关失灵：门锁无法根据设置的自动开关时间进行操作。
解决方法：重新设置自动开关时间，并检查电源供应是否正常。
9. 门锁连接其他智能设备失败：智能门锁无法与其他智能设备连接。
解决方法：重新配对设备，确保设备之间的通讯正常。
10. 门锁语音识别失效：语音指令无法被识别或执行。
解决方法：检查语音识别设备是否正常，重新录入语音指令。
11. 门锁迟迟无法自动关闭：设置的自动关闭时间到了，但门锁仍然未关上。
解决方法：检查门锁内部零部件是否受损，重新设置自动关闭时间。
12. 门锁误报警：门锁突然发出警报，但并无异常情况。
解决方法：重新设置警报参数，确保警报系统正常。
13. 门锁防撬功能失效：门锁无法有效防止撬门。
解决方法：检查门锁安装情况，确保防撬结构正常。
14. 门锁指示灯异常：指示灯不亮或闪烁异常。
解决方法：检查门锁电源供应，确保电源供应正常。
15. 门锁远程升级失败：门锁无法完成远程固件升级。
中控门锁的检查
青岛交通职业学校课堂教案使用学年2012 授课班级高二年级总序号_____39-40______授课计划表格一、项目内容：（更换中控门锁电机）老羚羊和新羚羊的这里是不同的，老羚羊这里是上下个2个暗卡老羚羊内门扣拆卸技巧：看见那个开口了吗？用平口螺丝刀开口插下即可开一个暗卡，其他3个顺开口就好开了2线中控电机。
（驾驶位本应用5线的，考虑原先中控开关很好，尽量保留原先配件的原则就没换）淘宝买的全套中控电机带中控器和电缆及五金件才31元，加邮费41元。
质量也很好中控电机包装新加中控电机连接位置，安装完成后通过开启试验调整位置，确保门锁开启顺利中控电机安装位置，这里很好，一点不妨碍其他机构动作全图拆下电机，保留原来中控开关。
也可不用拆下电机，继续保留原中控电机功能，在加上一套现在新中控电机一起动作原中控电机密封很好唯一设计缺陷在这里，这2个进线口没封闭。
就是这里容易就水汽造成电机故障。
用兴趣的羊友可以对这里进行密封处理老羊的用料就是实在，电机是进口的，大家看看这是哪国的中控才拆开的全貌中控电机和门锁安装完成后，主要要先升降玻璃看是否有互相障碍，最后复装门板即可。
现在门锁闭启有力，故障彻底解决。
二、知识链接:一、认识集控门锁所谓集控门锁，就是当驾驶员把钥匙插入左前门锁孔内，在开启或关闭该车门锁时，其余三扇门的门锁同时被打开或锁上。
其余提钮可分别控制各门锁的开启或锁紧。
中央集控门锁的组成：机械部分：钥匙、门锁、拉杆、拉钮等。
电气部分：线束、控制器、门锁开关、执行器等1．门锁控制开关2．门锁总成3．钥匙操纵开关4．行李箱门开启器开关。
检修雪佛兰新景程中控锁故障讲解
【摘要】：一辆行驶里程约km的雪佛兰新景程轿车。
该车上锁以后，过段时间门锁会自动打开，时间不定，有时候放一晚上也不会，有时候过一两小时就会自动打开，但是警报器并不报警。
根据车主描述的现象，此故障应该属于线路或者部件偶尔的接触不良产生的故障。
雪佛兰新景程的安全防盗系统是防止有人强行通过车门或者后备箱进入车内而独立于发动机防盗锁止系统的一套配置。
由车身控制模块、防盗警报器、发动机舱未关开关、安全指示灯、防盗控制模块、后备箱防撬开关、左前车门防撬开关、车门未关开关等组成。
左前门和后备箱都配备有防撬开关(集成在锁块里)，防撬开关连接到锁芯，通过锁芯的移动可以触发防撬开关。
此外可以通过防撬开关来解除系统，当通过钥匙转动锁芯来打开车门时，车身控制模块就会输出打开车门命令。
另外，系统使用这些开关来监控车门和发动机舱还有后备箱的状态，如果触发将起用驻车灯和报警器。
而该车的电动门锁系统则由车身控制模块、4 门未关开关、4 门锁执行器、两前门的电动门锁控制开关、发动机舱未关开关、后备箱防撬开关、左前车门防撬开关组成，与防盗系统共用一部分部件。
从客户反映的现象看，问题应该出在前车门锁块、电动门锁控制开关、线路和车身控制模块这几个地方。
将左、右前门的内饰板拆下(由于警报器不报警，所以排除了发动机舱未关开关、后备箱还有两后门开关)，测量了各开关以及到车身控制模块的线路，都正常。
再连接好线插头，用工具将门锁拨到锁止位置，按下遥控器上锁键，此时警报器发出一声报警，驻车灯闪烁一次，仪表上的安全指示灯也开始正常闪亮，证明所有车门已经锁定(经过检查实际上4 个车门也确实全部上锁了)，而且汽车已经正常进入防盗状态。
于是将车摆放在车间，过几个小时再去拉车门，没有发现车门自动解锁。
到第二天早上去拉车门，发现车门确实如车主所反映的那样，已经自动解锁了。
为了证明是车身控制模块本身的问题还是解锁信号输入的问题，这一次将车身控制模块A6 脚白色线从车身控制模块插头处剪断，经过一天一晚的实验，发现门锁没有自动解锁，这样就证明了车身控制模块本身和输出部分没有问题，故障是在信号输入部分。
智能门锁故障现象及其排除方法
※智能门锁故障现象及其排除方法
现象
原因
排除方法
碰卡无反应、
不能开门电池无电
主板故障用钥匙开门并更换电池或检查电池盒是否接触好。
更换主板
碰卡有反应、
不能开门门锁设置不正确
绿灯亮、听不到电机开关声
锁芯插头脱落
电压不足
绿灯亮，听到电机开关声
把手转动无力
把手转动有力根据故障对照表，检查原因，并作相应的修护
软件参数设置不对重新发卡
设置授权
重新设置楼号、楼层
在软件参数设置中重新设置楼号、楼层。
任何开门卡都
不能开门门锁未授权
不是合适的开门卡
主板、锁芯故障设置授权
确认卡的合法性
通过上述方法确定故障原因维修卡不能开门卡未发好
卡的有效期已过
锁已反锁
门锁设置不对
门锁时钟不准重新发卡
重新延长卡的使用时间
检查反锁转动开关是否损坏
重新设置参数
重新设置时钟或校对时钟
机械钥匙不能开门钥匙不对
锁头同钥匙一起转动确认是否是该房间的钥匙
锁头固定螺丝未固定，可先用手固定锁头将门打开，然后固定锁头。
发卡机发卡不成功、卡初始化不成功
1、系统卡信息丢失
2、授权卡信息丢失
1、点击“重新连接发卡机”连接发卡机一次
2、重新授权发卡机
a、用钥匙开门，将锁芯插头插好；b、电池的电量无法驱动电机
a、因把手中无弹簧，方轴脱落不能转动锁芯，安装弹簧排除故障；b、电机线簧滑片卡死或锁芯机械故障，更换锁芯
不碰卡，
门锁处于常开状态门锁处于通道功能状态
电池无电
主板不能关门
锁芯有问题清除通道功能状态
学习任务七 汽车中央门锁失灵故障诊断与修复_试题
（√）
19
一汽大众迈腾 B7L 轿车，正常情况下，按动驾驶员侧车门上的锁按 钮锁闭车门后，开关上会亮起绿色的锁止指示灯。
（×）
20 遥控钥匙在安装电池时需注意极性和安装位置，将电池正极朝下， （√）
沿箭头方向倾斜地插入遥控钥匙的固定夹中，轻按电池，使其卡如 遥控钥匙。
二、单选题（20 题）
难度 等级
7 好的。
（×）
8
门控开关用来检测车门的开闭情况。车门打开时，门控开关接通； 车门关闭时，门控开关断开。
（√）
9 钥匙未锁警告开关用来检测钥匙是否插入点火开关锁芯中。
（√）
10
两步开锁功能是指在驾驶员车门开锁后，在 3s 之内按开锁开关两 次，打开所有车门。
（√）
应答功能是指当锁止时，危险警告灯闪亮两次，开锁时闪亮一次，
无线遥控门锁系统由（ ）等组成。
2
7 A. 遥控器
B. 车门控制接收器
（ABCD）
C. 门锁控制 ECU D. 门锁总成
遥控器有（ ）类型。
3
8 A.钥匙内置型 B.钥匙座型 C.钥匙一体型 D.钥匙分离型
（ABCD）
遥控钥匙由（ ）等组成。
3
9 A. 应急钥匙 B. 遥控钥匙
（ABCD）
C. 电池
B．发动机转速
（A）
C．关闭车门的时间
D．点火钥匙插入钥匙孔的时间
门锁位置开关位于（ ）。
6 A．驾驶员侧门的内侧扶手上 B．每个门上
（D）
C．点火钥匙后方
D．门锁总成内
当钥匙未锁警告开关检测到点火钥匙未拔时，遥控门锁系统将（ ）。 7 A．先上锁后解锁 B．实现上锁 C．无法实现上锁 D．能实现防盗 （C）
门锁常见故障及维修建议
门锁常见故障及维修建议：5安装完毕后执手始终无法调节灵活。
前后面板安装位置偏差过大；将前后面板位置调整好：;6显示屏花屏电子显示屏与线路板连接线未连接好或者显示屏故障重新连接或者更换线路板7指纹锁无反应（无论是用指纹还是密码和卡，没有任何反应。
）1、判断是否死机用复位键重启系统。
2、电池无电请用外接电池对接将门打开或用钥匙开门，进入室内及时换上电池。
8任意指纹开门门锁出厂空指纹开门，用户没有注册指纹或者恢复出厂设置后未注册指纹让用户注册指纹9滑盖或者翻盖后系统未唤醒滑盖或者翻盖时没有触发到微动开关触摸触摸按键区域一样能唤醒系统，如果每次滑盖和翻盖都无法唤醒系统，用户要求维修，调整微动开关与滑盖或者翻盖的间隙即可摄像机常见故障及维修建议：8监听，对讲噪音很大/小App与摄像机之间距离太近、手机电脑拾音器音量小测试时，App与摄像头之间至少保持20米，把手机、电脑的拾音器音量调到最大红外探测器故障及维修建议：4触发探测器却没有产生报警信息可能探测器正处于休眠状态时，触发的报警信息无效请将探测器放置无人处大约10分钟后再进行触发测试5扣掉电池再装好电池却要报警电池扣掉后，处于布防状态的探测器不会立即复位，一旦上电就会报警请装好电池等待大约10分钟后进行布撤防操作6探测器误报率高红外探测器可能被安装在了冷热风出口或者太阳光容易照射的地方把红外探测器取下来，重新安装一个地方，探测器周围温度变化浮动变化越小越好7电池有电，已组网。
按照操作说明，却不报警被探测器物体可能处于探测器盲区内，导致无法探测器红外探测器建议安装高度1.2-2.1米，探头朝下倾斜，安装高度越高，探测盲区就会越大门窗磁常见故障及维修建议：门窗磁安装后，担心被损坏或者脱落门窗磁大的那一部分建议安装于固定的那一扇门或者窗上，小的那一部分安装于活动的那一扇门或者窗上USB dongle常见故障及维修建议：空气盒子常见故障及维修建议：机械手常见故障及维修建议：。
门锁维修方法
门锁维修方法门锁是我们日常生活中不可或缺的一部分，它保护着我们的家庭和财产的安全。
然而，由于长时间的使用或其他原因，门锁可能会出现故障或损坏。
在这篇文章中，我将向大家介绍一些常见的门锁维修方法，帮助您解决一些常见的门锁问题。
一、门锁卡住的解决方法当门锁卡住时，首先要检查的是钥匙是否与锁芯对齐。
如果钥匙没有完全插入锁芯，将无法顺利开启门锁。
此时，您可以轻轻摇动钥匙，尝试将其插入到正确的位置。
如果钥匙插入正确位置后仍然无法旋转，可能是由于锁芯内部有异物或锈垢导致。
您可以使用润滑剂喷射到锁芯内部，然后轻轻摇动钥匙，帮助润滑剂渗透并解决卡住的问题。
二、门锁无法旋转的解决方法如果您发现门锁无法旋转，即使钥匙插入并对齐，可能是由于门锁内部零件损坏。
在这种情况下，您可能需要更换门锁芯或整个门锁。
要更换门锁芯，您可以先拆卸门锁并将其带到专业的门锁维修店或五金店。
他们将为您提供相应的门锁芯，并帮助您更换。
如果您决定更换整个门锁，您可以购买一个新的门锁，并按照安装说明进行安装。
三、门锁松动的解决方法门锁松动可能会导致门锁无法正常工作或容易被撬开。
如果您发现门锁松动，可以尝试调整门锁的螺丝来解决问题。
首先，您需要拆卸门锁外壳，然后找到连接门锁和门框的螺丝。
使用螺丝刀或扳手适当地旋紧螺丝，确保门锁紧固在正确的位置上。
完成后，重新安装门锁外壳并测试门锁是否仍然松动。
四、门锁钥匙无法插入的解决方法当门锁钥匙无法插入时，可能是由于锁芯内部有异物或锈垢导致。
您可以使用润滑剂喷射到锁芯内部，然后轻轻摇动钥匙，帮助润滑剂渗透并解决问题。
另外，您还可以使用钥匙清洁剂清洁钥匙，并确保钥匙的形状没有损坏。
如果问题仍然存在，可能需要更换门锁芯或整个门锁，就像在第二点中所述。
总结以上是一些常见的门锁维修方法，希望对您有所帮助。
请记住，在进行门锁维修时，确保您的安全，如果您不确定如何操作，最好寻求专业的门锁维修师傅的帮助。
保持门锁的良好状态，可以提高家庭的安全性，让我们的生活更加安心。
车辆中控系统故障的排查与修复
车辆中控系统故障的排查与修复车辆中控系统是汽车中的重要组成部分，负责控制音频、导航、空调等多项功能。
然而，由于多种原因，中控系统可能会出现故障。
本文将从排查故障原因和修复方法两个方面，介绍车辆中控系统故障的排查与修复技巧。
一、排查故障原因车辆中控系统故障多种多样，可能是硬件问题，也可能是软件问题。
在排查故障原因时，需要按照以下步骤进行。
1. 检查电源和连接：首先应检查中控系统的电源是否正常，可以通过检查电源线连接是否松动或损坏来确认。
此外，还需要检查中控系统与其他组件的连接是否稳固。
2. 检查保险丝：若中控系统无法正常工作，可能是保险丝熔断导致的。
在检查保险丝时，需要确保其与中控系统对应的保险丝是否完好，并根据需要更换熔断的保险丝。
3. 检查开关和按键：中控系统的按键和开关易受损。
检查按键和开关是否灵敏，是否有松动或生锈等现象，若有问题则需要修复或更换。
4. 软件故障诊断：若以上排查未能找到问题所在，可以考虑中控系统的软件是否出现故障。
通过连接诊断仪器，检查软件版本是否正常，若不正常可以尝试进行软件升级或重置。
二、修复方法根据故障原因的排查结果，采取相应的修复方法可以解决车辆中控系统的故障。
1. 修复电源和连接问题：若发现电源或连接问题，可根据具体情况进行修复。
若电源线松动或损坏，可重新连接或更换电源线。
若连接不稳固，可使用专业工具加固连接。
2. 更换保险丝：若中控系统的保险丝烧断，应根据规格和电路图替换相应的保险丝，并确保安装正确。
3. 修复按键和开关问题：对于按键与开关问题，若出现松动或损坏，可进行修复或更换。
清洁按键和开关的触点，并使用皮带固定松动的开关。
4. 软件升级或重置：若软件出现故障，可通过连接诊断仪器进行软件升级或重置。
在进行软件升级或重置时，注意备份重要数据，并按照正确的操作流程进行。
三、预防措施除了排查和修复车辆中控系统故障外，预防故障的发生同样重要。
1. 定期维护：定期检查中控系统的连接和电源是否正常，清洁按键和开关，以防止松动或堵塞影响正常运行。
