电磁环网运行风险分析
Ｚ意勰
电力安全技术第１３卷（２０１１年第１２期）
电磁环网运行风险分析
秦吉１，黄方能２
（１．广西电网公司，广西南宁５３００２３；２．南方电网电力调度控制中心，广东广州５１０６２３）
［摘要］基于电网实际存在的电肱环网形式，将电磁环网分为输电型电磁环网和综合型电磁
环网两大类。针对这两类电磁环网的不同特点，分析它们在各种不同运行方式下的运行风险，并对地区电网的稳定问题作了相应阐述，最后提出了防范电磁环网运行风险的建议。
［关键词］电磁环网；稳定；运行；风险
电力系统中的电磁环网指不同电压等级的输
电线路通过变压器联接成环形电网，是电网向高电
压等级发展过程的产物，目前省级电网常见的是
５００／２２０ｋＶ电磁环网。
在发展５电网的初期，由于电网结构较薄弱，为了充．ｏ分ｏｋ利Ｖ用资源，减少电网一次性投资，提高系统运行可靠性，通常将５００／２２０ｋＶ电磁环网合环运行，因为系统负荷、线路潮流均较轻，一
般不会出现稳定问题。随着电网快速发展，５００ｋＶ网络已经成为输电主网络，系统负荷也同时快速增
加，此时若将５００／２２０ｋＶ电磁环网合环运行，不
仅可能会出现网损增大的经济问题，还可能出现
严重的稳定问题；另一方面，若简单地将５００／２２０
ｋＶ电磁环网解环运行，则将削弱网络结构，使运
行可靠性降低。从５００／２２０ｋＶ电磁环网的结构出
发，分析电磁环网合环、解环运行的风险，并提出
规避风险的建议，以解决电磁环网能不能合环运行、
怎样运行的问题，提高电网安全运行水平。
１电磁环网分类
５００／２２０ｋＶ电磁环网的具体存在形式比较多，
可以从电磁环网的运行特性将其分为输电型和综合
型两大类，下面根据实际例子予以说明。
１．１输电型电磁环网
输电型电磁环网结构如图ｌ所示，５００ｋＶＭ变电站和Ｔ变电站通过ｌ条５００ｋＶ线路和２条２２０
ｋＶ线路直接相连。Ｍ变电站只有１台容量７００
ＭＶＡ的主变，２２０ｋＶ侧接有１８００Ｍｗ的特大负
一９一荷，同时接入ＬＢＧ和ＴＹ２个水电厂，其中ＬＢＧ
电厂装机容量６００ＭＷ，ＴＹ电厂装机容量ｌ２００ＭＷ。Ｔ变电站也只有１台容量７００ＭＶＡ的主变，
２２０ｋＶ侧接有２００Ｍｗ的负荷。
输电型电磁环网的主要特点是：５００ｋＶ线路
和２２０ｋＶ线路都是输电线路，其中２２０ｋＶ网络没有连接电源、负荷或者仅连接了少量的电源、负荷。
对于此类电磁环网，若合环运行，２２０ｋＶ线路也
作为输电线路，则输电损耗较大，不利于经济运
行；若解环运行，则Ｎ一１故障时将损失大量电源。
电磁环网结构比较简单，但存在运行风险。
图１输电型电磁环网结构示意
１．２综合型电磁环网
综合型电磁环网结构如图２所示，５００ｋＶＢ变电站和Ｃ变电站均只有１台主变，容量都是７５０
ＭＶＡ。图中地区电网负荷约为１７００ＭＷ，装机容量约为ｌ９８０ＭＷ，正常运行时地区电网内部电源、负荷基本自平衡。
综合型电磁环网的主要特点是：２２０ｋＶ网络结构较强，其中的负荷和电源较多，构成一个地区
电网。对于此类电磁环网，若合环运行，如果地区
万方数据第１３卷（２０１１年第１２期）电力安全技术
电网从５００ｋＶ主网吸收的功率较大，那么只要有一侧故障与主网解列，那么另一侧也可能联锁故障
解列，造成地区电网孤网运符若解环运行，则Ｎ—ｌ
故障又将损失大量负荷。此类电磁环网结构比较复杂，风险也比较大。
图２综合型电磁环网结构示意
２风险分析
电磁环网的运行风险通常是针对某种运行方式
而言，如果一个电磁环网时刻都存在运行风险，那
么就应该及时解开，同时增加一次设备，提高其供
电可靠性。
２．１输电型电磁环网运行风险
２．１．１合环运行
从图ｌ中可知，当接人５００ｋＶＭ站的负荷、
电厂出力平衡时，电厂通过主变、２２０ｋＶ线路输
送的潮流极小。此时只需校核５００ｋＶＭ—Ｔ线路跳
闸后是否会引起２２０ｋＶＭ—Ｔ线以及相关主变过
载。如果无过载设备，则无运行风险。
当接入５００ｋＶＭ站的负荷、电厂出力不平衡
时，则仅校核５００ｋＶＭ－Ｔ线路跳闸后是否会引起
相关设备过载是不够的，还必须分析其他相关风险。
（１）当接入５００ｋＶＭ站的电厂出力远大于其
负荷时，多余电力将通过５００ｋＶＭ主变、２２０ｋＶＭ－Ｔ双线和５００ｋＶＴ主变上送至系统中。
此时，首先应校核５００ｋＶＭ主变、５００ｋＶＴ
主变Ｎ一１故障跳闸后，是否会导致另一台５００ｋＶ
主变过载跳闸。如果５００ｋＶＭ主变、Ｔ主变相
继跳闸，那么５００ｋＶＭ变电站和Ｔ变电站的２２０
ｋＶ侧与ＬＢＧ和ＴＹ两个电厂构成一个小孤网。因
为电厂出力远大于负荷，安自装置将切除电厂机组，
以维持孤网功率平衡。但根据实际运行经验，这样
的孤网很难维持自平衡，全黑的概率极大。Ｚ意黜
其次，应校核２２０ｋＶＭ－Ｔ双线的Ｎ—ｌ故
障是否会引起另一回线路连锁跳闸。如果２２０ｋＶ
Ｍ－Ｔ双线相继跳闸，那么ＬＢＧ和ＴＹ两个电厂的剩余电力将全部通过５００ｋＶＭ主变上送至系统，
这时５００ｋＶＭ主变也有可能过载跳闸。由Ｎ—ｌ
故障最终导致Ｎ一３故障，使５００ｋＶＭ变电站２２０
ｋＶ侧与ＬＢＧ和ＴＹ２个电厂构成一个小孤网。这样的孤网功率更难自平衡，全黑的概率更大。
（２）当接入５００ｋＶＭ站的电厂出力远小于其
负荷时，负荷将通过５００ｋＶＭ主变、２２０ｋＶＭ－Ｔ
双线和５００ｋＶＴ主变从系统中吸引功率，其运行
风险与电厂出力远大于其负荷时相似，仅功率方向
相反，因此不再赘述。
２．１．２解环运行
输电型电磁环网很少会主动解环运行；一旦解
环运行，一般都是由设备检修或紧急停运导致的。
例如，图１中的５００ｋＶＭ主变或５００ｋＶＴ主变检修时。此类电磁环网解环运行后，电厂或负荷只
能通过单主变上送或吸收功率，单主变Ｎ—ｌ故障
将导致地区电网孤网。
２．２综合型电磁环网运行风险
２．２．１合环运行
从图２中可知，当其中的负荷与电厂出力基本
平衡时，整个电磁环网运行风险较小，此时地区电
网从５００ｋＶＢ主变、５００ｋＶＣ主变吸收或倒送的
功率极小，流经Ｂ主变、Ｃ主变的基本上都是系
统的穿越功率，主变Ｎ一１故障不会导致另一台主变过载跳闸，因此地区电网不会因５００ｋＶ主变Ｎ１
故障与主网解列。合环运行时，要注意校核的是
５００ｋＶＢ—ＮＮ－Ｃ线路故障后是否会引起电磁环网
内的２２０ｋＶ线路连锁跳闸。
如果地区电网的负荷与电厂出力不平衡，整个
电磁环网存在着极大的运行风险。
（１）当地区电网内部电厂出力远大于其负荷
时，电厂富余电力通过５００ｋＶＢ主变、Ｃ主变上送至系统中，此时首先要校核５００ｋＶＢＳＮＮ－ＣＺ线路故障后是否会引起电磁环网内的２２０ｋＶ线路、
Ｂ主变、Ｃ主变连锁跳闸；其次，要分别校核Ｂ主
变、Ｃ主变的Ｎ一１故障是否会导致Ｃ主变、Ｂ主
变过载跳闸。如果Ｃ主变、Ｂ主变连锁跳闸，那
么地区电网与系统解列，由于地区电网内部功率富
余较多，频率上升，其频度超限切机装置（高周切机）
一９一
万方数据Ｚ意勰
电力安全技术第１３卷（２０１１年第１２期）
将动作切除部分机组。若切机装置定值整定考虑了
地区电网的频率特性，那么地区电网可能不损失负
荷而孤网运行，否则频度超限切机装置和自动低频
减负荷装置将有可能交替动作，导致地区电网全黑。
（２）当地区电网内部电厂出力远小于负荷时，
地区电网将通过５００ｋＶＢ主变、Ｃ主变从系统中吸取大量功率，其风险和电厂出力远大于负荷时类
似。但需要指出的是，电厂出力远小于负荷工况的
风险实际上要高于电厂出力远大于负荷工况。因为
５００ｋＶＢ，Ｃ主变相继跳闸后，地区电网内部电厂出力不足，自动低频减负荷装置将首先动作切除部
分负荷，造成的后果会比切机严重。若自动低频减
负荷装置定值整定考虑了地区电网的频率特性，那
么地区电网可能损失部分负荷后孤网运行，否则自
动低频减负荷装置和频度超限切机装置将交替动
作，导致地区电网全黑。
２．２．２解环运行综合型电磁环网解环结构如图３所示。５００ｋＶＢ主变和Ｃ主变各带一部分地区电网，两个地区
电网之间通过备用线路互为备用电源。
ｋＶ
ｋＶ
图３综合型电磁环网解环后结构示意
图３所示的电网结构比较清晰，基本实现了
电网分层分区控制，５００ｋＶ设备故障不会引起２２０
ｋＶ设备连锁跳闸。但由于５００ｋＶＢ变电站和Ｃ变电站均只有１台主变，电网结构较薄弱，运行可
靠性不高，５００ｋＶ主变Ｎ一１故障将会导致地区电
网与系统解列。
当两个地区电网内的电厂可用出力都大于或等
于负荷时，其运行风险较小。只需控制地区电网内
部电厂出力，使流经５００ｋＶＢ主变和Ｃ主变的潮
流为０即可。如果５００ｋＶＢ主变或５００ｋＶＣ主变
跳闸，由于地区电网内部功率平衡，安自装置将不
会动作切机或切负荷，同时可通过备用线路将２个
一９一地区电网重新联接，提高其可靠性。
当一个或两个地区电网内的电厂可用出力小于负荷时，其运行风险较大。缺电源的地区电网的
５００ｋＶ主变故障发生后，该地区电网将孤网运行，
可能损失部分负荷甚至全黑。地区电网全黑后，即
使备用部分装设有安自装置，由于２２０ｋＶ线路、
５００ｋＶ主变的容量限制，５００ｋＶ主变故障后也难以接回所有负荷。
３风险防范措施
电磁环网的合环、解环运行存在着不少风险，
可采用以下措施防范电磁环网运行风险：
（１）安排运行方式时，按照《电力系统安全稳
定导则》的要求，严格进行Ｎｌ故障分析，避免
设备Ｎ－１故障后引起连锁跳闸；
（２）密切跟踪电磁环网的运行工况，特别是检
修方式或电厂出力、负荷变化较大情况下，应重新
校核电网是否满足Ｎ－１故障原则；（３）电磁环网解环运行时，应特别注意局部电
网的功率自平衡，在综合考虑各方面因素的基础上，
合理分配各局部电网内部的电源、负荷；
（４）、自动低频减负荷装置和频度超限切机装置
等安自装置整定时，应同时考虑全网和地区电网的
频率特性，避免故障导致地区电网成孤网时发生全
黑；（５）若电磁环网时刻都存在运行风险，那么就
应该及时解开，同时增加一次设备，以提高供电可
靠性。
参考文献：
１李晨光，李柏青，汤涌．电磁环网线路无故障跳闸和
单永故障稳定性分析［Ｊ］．电力系统自动化，２００３（１）．
２林武汉．５００／２２０ｋＶ高低压环网电磁解环的相关研究
［Ｊ］．电力安全技术，２００９（０４）．
３叶华，刘玉田，牛新生．５００ｋＶ一２２０ｋＶ电磁环网开
环方案模糊综合评价［Ｊ］．电力自动化设备，２００６（０７）．
４杨以涵，艾琳，姜彤，彭谦．基于效益风险函数
的电磁环网风险评估与控制［Ｊ］．电网技术，２００９（０７）．
５朴宗华，周建邦．电网调度运行工作中的危险点分析预
控［Ｊ】．电力安全技术，２００８（１０）．
（收稿日期：２０１ｌ一０８—２６）
万方数据
特殊运行方式电网稳定管理机制的分析与探讨
特殊运行方式电网稳定管理机制的分析与探讨
孙士栋 周世华 左磊（开封供电公司’
摘要：随着电网规模逐步扩大，郑州地区与开商地区打开２２０
千伏电磁环网，以及２２０千伏设备操作权下放，电网运行方式以及
操作方式均发生新的变化，同时，系统内设备逐步增加，设备正常的
预试、保校工作不断增大，另外，随着基建扩建、新投或技改更换任务
增加，要求对运行设备的停电范围也在不断加大，设备停电后，造成
系统出现特殊运行方式，对系统正常供电造成极大威胁；当电网出现
特殊运行方式后，通过规范和指导事故处理工作，保证系统稳定、经
济运行，避免特殊方式下，系统出现大面积停电，在特殊运行方式下
出现重要设备故障后，正确、有效、快速地处理事故，避免事故扩大，
最大限度地减少事故造成的影响和损失。 关键词：电网 特殊运行方式规范指导 事故处理稳定
运行
Ｏ引言
当电网出现特殊运行方式后，结合开封供电区电网结
构特点，从供电可靠性、热稳定性及暂态稳定性、继电保护
与安全自动装置等方面分析电网存在的运行危险点，通过
调整系统运行方式、系统潮流及负荷控制（必要时采取限
电，工业让峰）、重要输变电设备重点监护等手段和预控措
施，最大限度减小甚至消除特殊运行方式电网运行存在的
运行危险点，从而减少甚至避免电网事故的发生。一旦发
生电网事故后，对系统恢复提供指导性意见，便于调度、变
电运行在事故情况下的快速、准确处理。
１开封电网特殊运行方式的种类
１．１系统特殊运行方式
公司所属变电站其中两个２２０ｋＶ及以上变电站
２２０ｋＶ母线或主变压器全停；Ｎ一１方式下造成两个及以上
２２０ＫＶ变电站或五个及以上１ １ ＯｋＶ变电站全部失压或与
主网解列运行；其他对整个系统安全稳定产生较大影响的
特殊的运行方式。
１．２局部特殊运行方式
公司所属变电站其中一个２２０ｋＶ及以上变电站
２２０ｋＶ母线或主变压器全停；Ｎ一１方式下造成一个
２２０ＫＶ变电站或两至三个１ １ＯｋＶ变电站全部失压或与主
电磁环网方式与分层分区运行方式之决策
２００６年第２１卷第２期 （总第７５期） 电力 学报
ＪＯＵＲＮＡＬ ＯＦ ＥＬＥＣＴＲＩＣ ＰＯＷＥＲ ＶＯＩ．２１ Ｎｏ．２ ２００６ （Ｓｕｍ．７５）
文章编号：１００５—６５４８（２００６）０２—０１６０—０４
电磁环网方式与分层分区运行方式之决策。
李春叶 ， 李胜２， 尚敬福２， 黄廷政２
（１．太原理工大学电气与动力工程学院，山西太原０３００２４；２．华北电力大学电力工程系，北京 １０２２０６）
Ｃｏｍｐａｒｉｓｏｎ ｏｆ Ｏｐｅｒａｔｉｏｎ Ｍｏｄｅ ｏｆ Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｌｏｏｐ
Ｎｅｔｗｏｒｋ ａｎｄ Ｖｏｌｔａｇｅ－Ｇｒａｄｉｎｇ＆Ｄｉｓｔｒｉｃｔ－Ｄｉｖｉｄｉｎｇ
ＬＩ Ｃｈｕｎ—ｙｅ ，ＬＩ Ｓｈｅｎｇ２，ＳＨＡＮＧ Ｊｉｎｇ—ｆｕ２，ＨＵＡＮＧ Ｔｉｎｇ—ｚｈｅｎｇ２
（１．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｔａｉｙｕａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｔａｉｙｕａｎ ０３００２４，Ｃｈｉｎａ； ２．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｎｏｒｔｈ Ｃｈｉｎａ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １０２２０６，Ｃｈｉｎａ）
摘要： 电力系统动态发展，规模逐渐扩大，在发
展的不同阶段，电网分别出现了电磁环网和分层分
区运行方式。这２种运行方式有不同的适应性，有
区别于对方的优缺点，并且可以相互转化，必须根
据电网发展的具体阶段决定采用何种方式运行，而
不能笼统的说哪种方式更好。本文比较了这２种
运行方式，并介绍了进行方式决策的方法。
关键词： 电力系统；电网运行方式；电磁环网；分
层分区
中图分类号：ＴＩｖｒ７３２ 文献标识码：Ａ
Ａｂｓｔｒａｃｔ：Ｐｏｗｅｒ ｓｙｓｔｅｍ ｋｅｅｐｓ ｄｅｖｅｌｏｐｉｎｇ ａｌｌ ｔｈｅ
北京电网低压合环问题分析
北京电网低压合环问题分析
王卫;高琨
【摘 要】北京电网是首都经济发展的命脉,"主网稳定、配网安全"是理想的控制目标,供电用户的重要性决定了电网必须具备高度可靠性.在主网和配网接线方式中,环网供电模式已成为常规的典型接线方式,使环网合环操作随之增加,而五大分区的供电格局使合环操作风险随之加大,故合环操作的安全性就越来越重要.本文概述了合环潮流的理论分析、合环操作的注意事项,提出了北京电网合环操作的建议.
【期刊名称】《东北水利水电》
【年(卷),期】2010(028)012
【总页数】4页(P58-61)
【关键词】北京电网;合环;计算;操作
【作 者】王卫;高琨
【作者单位】北京市电力公司调度通信中心,北京,100031;北京市电力公司调度通信中心,北京,100031
【正文语种】中 文
【中图分类】TM727
0 引言
随着电网建设的不断发展，北京电网内各电压等级的变电站之间的联络越来越复杂，特别是五大分区供电格局形成后，区域性供电特点日趋明显。电网的发展使得运行方式更加灵活和多样，由于220 kV电源点深入市区、区域机组容量不同、各区网架机构差异、主变压器负载不均匀、保护配置等原因，低压合环环流问题突出。
环网接线方式在停电检修、突发事件或负荷转移时，通过合、解环操作可以减少停电时间，提高供电可靠性，但由此引起的环流对电网的安全运行有很大的影响，有可能因为环流过大而导致线路或主变压器掉闸。目前情况是，调度员能够对220
kV系统合、解环操作前进行潮流计算，而220 kV电压等级以下系统的合环只能凭经验决定是否可以进行合、解环，所以很容易造成方法保守，降低系统供电可靠性。为避免这种危险的发生，需要在合环前通过潮流计算对合环系统进行分析和计算，从而有助于运行人员对存在掉闸危险的环流进行运行方式或负荷调整，提高电网供电可靠性[1-3]。
1 合环潮流理论分析
合环分析计算的基础是电力系统潮流计算，即给定网络结构、网络参数及决定电力系统运行状况的边界条件确定电力系统稳态运行状态，电力系统潮流计算在数学上就是要求解一组由潮流方程描述的非线性代数方程组，因此可以用数学上的逐次线性化的方法，即牛顿-拉夫逊法求解，其核心是形成雅可比矩阵并进行迭代计算，在求得各节点电压后，依据支路阻抗参数计算支路功率以及支路电流。

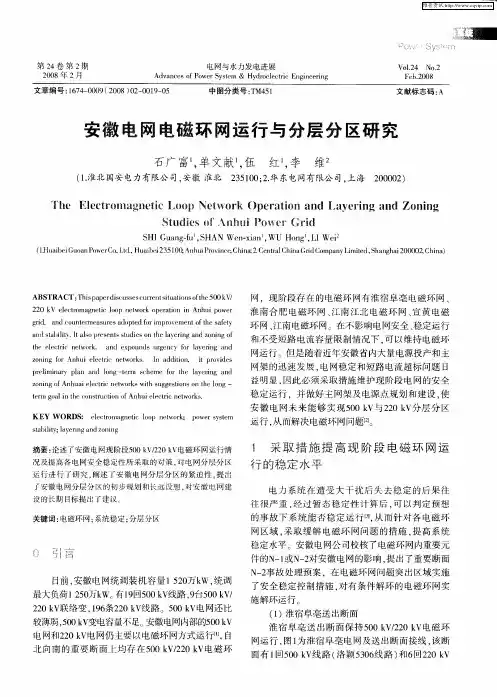

安徽电网电磁环网运行与分层分区研究
