大学物理(一) 实验报告
中国石油大学（华东）现代远程教育
实验报告
课程名称：大学物理(一)
实验名称：速度、加速度的测定和牛顿运动
定律的验证
实验形式：在线模拟+现场实践
提交形式：提交书面实验报告
学生姓名： 学 号：
年级专业层次：
年级： 层次：
专业：
学习中心：
提交时间： 年月 日
一、实验目的
1．了解气垫导轨的构造和性能，熟悉气垫导轨的调节和使用方法。
2．了解光电计时系统的基本工作原理，学会用光电计时系统测量短暂时间的方法。
3．掌握在气垫导轨上测定速度、加速度的原理和方法。
4．从实验上验证F=ma的关系式，加深对牛顿第二定律的理解。
5．掌握验证物理规律的基本实验方法。
二、实验原理
1．速度的测量
2．加速度的测量
3．验证牛顿第二定律
F=M*a
4．判定实验与理论是否相符
根据实验数据，计算加速度a实验值的不确定度和理论值的不确定度，如果式（12）成立，
（12）
则说明实验验证了理论；否则，实验不能验证理论，应查出原因。式（12）中的
就是允许的实验最大误差可能范围。
三、实验器材
气垫导轨、光电计时系统、滑块、砝码、质量块（铁块）等。
图1 验证牛顿第二定律
四、实验内容
1．调节气垫导轨和光电计时系统
调整气垫导轨水平，达到细调水平要求，即滑块往返一次。调整光电计时系统
处于正常工作状态。具体调节方法请参阅附录一和附录二。
2．验证物体系统总质量不变时加速度与合外力成正比
保证物体系统总质量不变，逐步增加砝码盘中砝码的质量，改变外力5次。每一外力下分别记录滑块
经过两个光电门的时间和，重复测量6次。
3．验证物体系统所受合外力不变时加速度与总质量成反比
保持砝码盘部分的质量不变，即合外力不变，在滑块上逐步增加质量块，改变物体系统总质量5次。
每一总质量下分 别记录滑块经过两个光电门的时间和，重复测量6次。
五、实验数据
1. 总质量一定时，外力与加速度成正比
自由落体物体质量
55g 78g 101g
外力
0.539 0.764 0.990
加速度
173.56 204.03 324.45
173.86 245.12 325.78
174.15 245.65 321.96
平均加速度
174.15 245.68 321.33
2.外力一定时，体系总质量与加速度成反比
总质量
244.70 267.70
加速度
185.67 170.23
184.41 169.28
184.86 170.18
平均加速度
184.98 170.07
六、结论
1 由以上数据可知，当系统质量一定时，外力与加速度成正比。即F=m*a。
2. 当系统所受外力一定时，总质量与加速度成反比。
3. 以上数据误差在允许范围内，实验成功。
备注：该报告纳入考核，占总评成绩的10%。

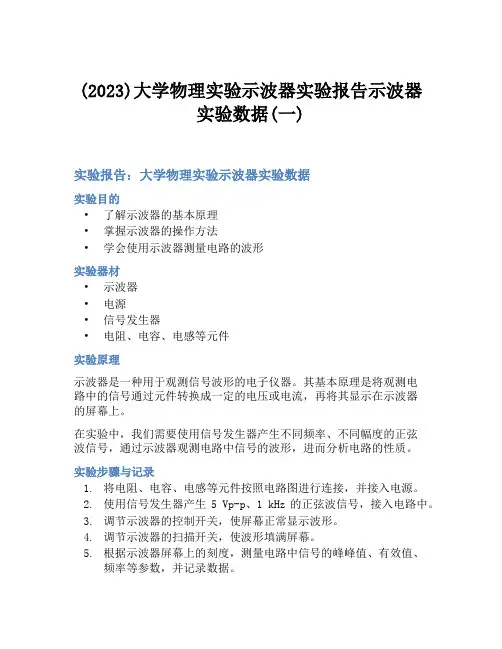

(2023)大学物理实验示波器实验报告示波器实验数据(一)
(2023)大学物理实验示波器实验报告示波器实验数据(一)实验报告：大学物理实验示波器实验数据实验目的•了解示波器的基本原理•掌握示波器的操作方法•学会使用示波器测量电路的波形实验器材•示波器•电源•信号发生器•电阻、电容、电感等元件实验原理示波器是一种用于观测信号波形的电子仪器。
其基本原理是将观测电路中的信号通过元件转换成一定的电压或电流，再将其显示在示波器的屏幕上。
在实验中，我们需要使用信号发生器产生不同频率、不同幅度的正弦波信号，通过示波器观测电路中信号的波形，进而分析电路的性质。
实验步骤与记录1.将电阻、电容、电感等元件按照电路图进行连接，并接入电源。
2.使用信号发生器产生5 Vp-p、1 kHz的正弦波信号，接入电路中。
3.调节示波器的控制开关，使屏幕正常显示波形。
4.调节示波器的扫描开关，使波形填满屏幕。
5.根据示波器屏幕上的刻度，测量电路中信号的峰峰值、有效值、频率等参数，并记录数据。
实验结果与分析经过测量，我们得到了以下数据： * 信号峰峰值：9.8 V * 信号有效值：3.3 V * 信号频率：1.01 kHz根据以上数据，可以计算出电路中的电阻、电容、电感等参数，进而分析电路的特性和工作原理。
实验结论本次实验通过使用示波器测量电路中的信号波形，了解了示波器的基本原理和操作方法。
同时，我们也成功掌握了电路测量的方法和技巧，为今后的学习和实践打下了基础。
实验注意事项与改进意见1.在进行实验前，应仔细阅读实验指导书，了解实验原理和操作方法。
2.在连接电路时，应注意元件的极性和接线方式，以免损坏元件或影响实验结果。
3.在调节示波器时，应按照操作手册的要求进行，不要随意更改参数，以免影响实验结果。
4.在测量信号参数时，应使用恰当的测量仪器，并注意测量误差的控制。
5.在实验中如遇到问题，应及时向指导老师请教，并进行必要的实验改进。
实验心得体会本次实验是一次非常好的实践机会，通过亲身操作和实验记录，我们进一步了解了示波器的原理和电路测量的方法。
《大学物理(一)》2014秋实验报告验证牛顿第二定律――气垫导轨实验(一)
《大学物理(一)》2014秋实验报告验证牛顿第二定律――气垫导轨实验(一).doc实验名称：验证牛顿第二定律——气垫导轨实验(一)实验目的：验证牛顿第二定律，了解气垫导轨的使用和原理。
实验器材：气垫导轨、气垫平台、小车、光门、计时器、电子天平、直尺等。
实验原理：牛顿第二定律：物体所受合力等于其质量与加速度的乘积，即F=ma。
气垫导轨：利用气垫技术实现小车在导轨上的滑动。
由于气垫产生的气垫力，平衡了小车的重力，使其很容易平滑地在导轨上移动。
实验步骤：1. 在气垫平台上安装气垫导轨，将导轨调整至水平状态。
2. 将小车放置在导轨上，并使用金属卡夹将两个轮子夹紧。
3. 使用直尺测量小车的质量m，并将其记录在实验记录本上。
4. 首先测量小车在静止状态下的重力G，即将小车放在气垫导轨上，放置好后记录其重量。
5. 用气泵将气垫导轨下面的气注满气，使气垫导轨处于气垫状态。
6. 开始对小车进行加速度的测量。
首先将小车推到一个适合的初始位置，在小车经过光门之前将其停住，然后用电子天平测出在小车上加上一定的质量后总重力G1。
记录G1的值。
7. 在小车通过光门后立即按下计时器的启动键，记录下小车通过光门时刻t1。
8. 将小车加上一定的重物，再重复步骤6和步骤7。
9. 再将小车加上重物，重复步骤6和步骤7。
10. 根据公式a=(Gn-G)/m计算小车加速度，其中n代表每次增加质量之后的编号。
11. 记录实验数据并进行处理、分析。
实验数据记录：测量物品：小车小车质量m=0.150kg静止状态下小车重力G=1.47N实验数据处理：计算小车+重物的重力G1、G2、G3：G1=(m+0.1kg)g=1.57NG2=(m+0.2kg)g=1.67NG3=(m+0.3kg)g=1.77N计算小车+重物的加速度a1、a2、a3：a1=(G1-G)/m=0.14m/s^2a2=(G2-G)/m=0.16m/s^2a3=(G3-G)/m=0.18m/s^2实验结论：根据实验数据的处理结果可得出，加速度与施加的力成正比，与物体质量成反比，符合牛顿第二定律的表述F=ma。
大学物理实验报告（精选8篇）
大学物理实验报告（精选8篇）大学物理实验报告（精选8篇）在现实生活中，越来越多人会去使用报告，我们在写报告的时候要注意逻辑的合理性。
那么，报告到底怎么写才合适呢？下面是小编整理的大学物理实验报告，希望对大家有所帮助。
大学物理实验报告篇1实验目的：通过演示来了解弧光放电的原理实验原理：给存在一定距离的两电极之间加上高压，若两电极间的电场达到空气的击穿电场时，两电极间的空气将被击穿，并产生大规模的放电，形成气体的弧光放电。
雅格布天梯的两极构成一梯形，下端间距小，因而场强大(因)。
其下端的空气最先被击穿而放电。
由于电弧加热（空气的温度升高，空气就越易被电离,击穿场强就下降），使其上部的空气也被击穿，形成不断放电。
结果弧光区逐渐上移，犹如爬梯子一般的壮观。
当升至一定的高度时，由于两电极间距过大，使极间场强太小不足以击穿空气，弧光因而熄灭。
简单操作：打开电源，观察弧光产生。
并观察现象。
（注意弧光的产生、移动、消失）。
实验现象：两根电极之间的高电压使极间最狭窄处的电场极度强。
巨大的电场力使空气电离而形成气体离子导电，同时产生光和热。
热空气带着电弧一起上升，就象圣经中的雅各布（yacob以色列人的祖先)梦中见到的天梯。
注意事项：演示器工作一段时间后，进入保护状态，自动断电，稍等一段时间，仪器恢复后可继续演示，实验拓展：举例说明电弧放电的应用大学物理实验报告篇2一、实验目的：1、用热分析法（步冷曲线法）测绘Zn-Sn二组分金属相图；2、掌握热电偶测量温度的基本原理。
二、实验原理：概述、及关键点1、简单的二组分金属相图主要有几种？2、什么是热分析法？步冷曲线的线、点、平台各代表什么含义？3、采用热分析法绘制相图的关键是什么？4、热电偶测量温度的基本原理？三、实验装置图（注明图名和图标）四、实验关键步骤：不用整段抄写，列出关键操作要点，推荐用流程图表示。
五、实验原始数据记录表格（根据具体实验内容，合理设计）组成为w(Zn)=0.7的样品的温度-时间记录表时间τ/min 温度 t/oC开始测量 0 380第一转折点第二平台点结束测量六、数据处理（要求写出最少一组数据的详细处理过程）七、思考题八、对本实验的体会、意见或建议（若没有，可以不写）（完）1.学生姓名、学号、实验组号及组内编号；2.实验题目：3.目的要求：（一句话简单概括）4.仪器用具: 仪器名称及主要规格（包括量程、分度值、精度等）、用具名称。

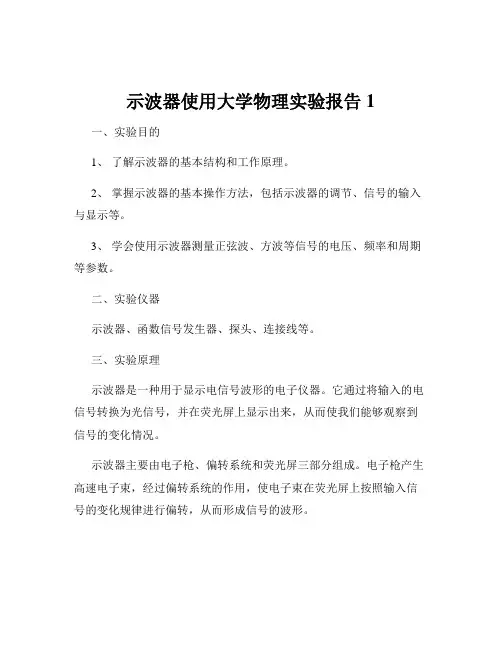

示波器使用大学物理实验报告1
示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括示波器的调节、信号的输入与显示等。
3、学会使用示波器测量正弦波、方波等信号的电压、频率和周期等参数。
二、实验仪器示波器、函数信号发生器、探头、连接线等。
三、实验原理示波器是一种用于显示电信号波形的电子仪器。
它通过将输入的电信号转换为光信号，并在荧光屏上显示出来，从而使我们能够观察到信号的变化情况。
示波器主要由电子枪、偏转系统和荧光屏三部分组成。
电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。
示波器的显示原理是基于电子束在电场和磁场中的偏转。
当在垂直偏转板和水平偏转板上分别加上适当的电压时，电子束就会在垂直和水平方向上发生偏转，从而在荧光屏上显示出相应的波形。
四、实验内容及步骤1、示波器的调节（1）打开示波器电源，预热一段时间。
（2）调节辉度和聚焦旋钮，使荧光屏上的亮点清晰可见。
（3）调节水平和垂直位移旋钮，将亮点移至屏幕的中心位置。
（4）选择适当的触发方式和触发电平，使示波器能够稳定地显示输入信号的波形。
2、正弦波信号的测量（1）将函数信号发生器的输出端与示波器的输入端连接，设置函数信号发生器输出正弦波信号，频率为 1kHz，峰峰值为 5V。
（2）调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在屏幕上显示完整且清晰。
（3）测量正弦波的峰峰值、有效值、频率和周期。
峰峰值：通过示波器的垂直刻度读取正弦波的峰峰值。
有效值：根据公式 U 有效值＝ U 峰峰值／√2 计算正弦波的有效值。
频率：根据示波器水平刻度上一个周期所对应的时间，计算出正弦波的频率。
周期：直接从示波器上读取正弦波的周期。
3、方波信号的测量（1）设置函数信号发生器输出方波信号，频率为 500Hz，峰峰值为 3V。
（2）按照上述方法测量方波信号的峰峰值、频率和周期。
大学物理课题演示实验报告
大学物理课题演示实验报告实验报告是把实验的目的、方法、过程、结果等记录下来，经过整理，写成的书面汇报。
下面就让小编带你去看看大学物理课题演示实验报告范文5篇，希望能帮助到大家!大学物理实验报告1一、演示目的气体放电存在多种形式，如电晕放电、电弧放电和火花放电等，通过此演示实验观察火花放电的发生过程及条件。
二、原理首先让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电，而球型电极未放电。
这是由于电荷在导体上的分布与导体的曲率半径有关。
导体上曲率半径越小的地方电荷积聚越多(尖端电极处)，两极之间的电场越强，空气层被击穿。
反之越少(球型电极处)，两极之间的电场越弱，空气层未被击穿。
当尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离时，其间的电场较弱，不能击穿空气层。
而此时球型电极与平板电极之间的距离最近，放电只能在此处发生。
三、装置一个尖端电极和一个球型电极及平板电极。
四、现象演示让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电，而球型电极未放电。
接着让尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离，放电在球型电极与平板电极之间发生。
五、讨论与思考雷电暴风雨时，最好不要在空旷平坦的田野上行走。
为什么?大学物理实验报告2一、实验任务精确测定银川地区的重力加速度二、实验要求测量结果的相对不确定度不超过5%三、物理模型的建立及比较初步确定有以下六种模型方案：方法一、用打点计时器测量所用仪器为：打点计时器、直尺、带钱夹的铁架台、纸带、夹子、重物、学生电源等.利用自由落体原理使重物做自由落体运动.选择理想纸带，找出起始点0，数出时间为t的p点，用米尺测出op的距离为h，其中t=0.02秒×两点间隔数.由公式h=gt2/2得g=2h/t2，将所测代入即可求得g.方法二、用滴水法测重力加速度调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2.方法三、取半径为r的玻璃杯，内装适当的液体，固定在旋转台上.旋转台绕其对称轴以角速度ω匀速旋转，这时液体相对于玻璃杯的形状为旋转抛物面重力加速度的计算公式推导如下：取液面上任一液元a，它距转轴为_，质量为m，受重力mg、弹力n.由动力学知：ncosα-mg=0(1)nsinα=mω2_(2)两式相比得tgα=ω2_/g，又tgα=dy/d_，∴dy=ω2_d_/g，∴y/_=ω2_/2g.∴g=ω2_2/2y..将某点对于对称轴和垂直于对称轴最低点的直角坐标系的坐标_、y测出，将转台转速ω代入即可求得g.方法四、光电控制计时法调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2.方法五、用圆锥摆测量所用仪器为：米尺、秒表、单摆.使单摆的摆锤在水平面内作匀速圆周运动，用直尺测量出h(见图1)，用秒表测出摆锥n转所用的时间t，则摆锥角速度ω=2πn/t摆锥作匀速圆周运动的向心力f=mgtgθ，而tgθ=r/h所以mgtgθ=mω2r由以上几式得：g=4π2n2h/t2.将所测的n、t、h代入即可求得g值.方法六、单摆法测量重力加速度在摆角很小时，摆动周期为：则通过对以上六种方法的比较，本想尝试利用光电控制计时法来测量，但因为实验室器材不全，故该方法无法进行;对其他几种方法反复比较，用单摆法测量重力加速度原理、方法都比较简单且最熟悉，仪器在实验室也很齐全，故利用该方法来测最为顺利，从而可以得到更为精确的值。

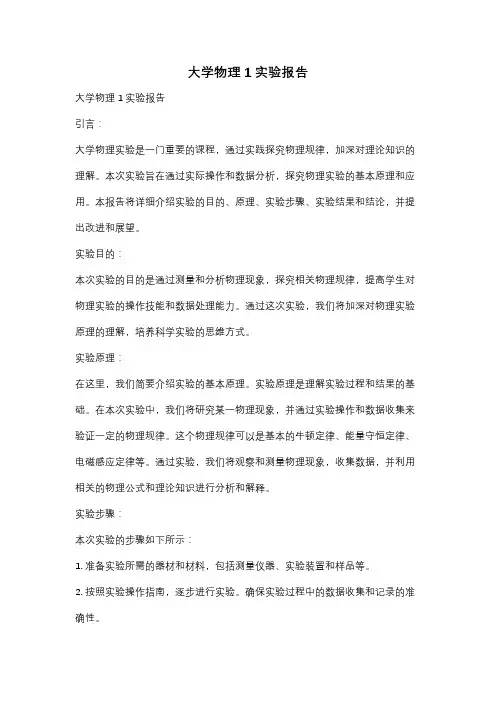

大学物理1实验报告
