砌体墙体拉结筋植筋
{精品}植筋规范标准
{精品}植筋规范标准植筋加固作为一种常用的加固技术，它不仅具有施工方便、工作面小、工作效率高的特点，而且还具有适应性强、适用范围广、锚固结构的整体性能良好、价格低廉等优点。
“植筋”技术是一项针对混凝土结构较简捷、有效的连接与锚固技术;可植入普通钢筋，也可植入螺栓式锚筋;现已广泛应用于已有建筑物的加固改造工程，如：施工中漏埋钢筋或钢筋偏离设计位置的补救，构件加大截面加固的补筋，上部结构扩跨、顶升对梁、柱的接长，房屋加层接柱和高层建筑增设剪力墙的植筋等。
下面加固之家就给大家介绍一下植筋深度、植筋钻孔规范怎么要求?植筋深度、植筋钻孔规范怎么要求?《建筑结构加固工程施工质量验收规范》GB50550-2010中对植筋钻孔提出了要求：植筋钻孔孔径的偏差应符合表1的规定。
本条规定的植筋钻孔孔径的允许偏差，系以钻头最大直径为依据确定的。
因为该直径对制定允许偏差较有参照价值，也便于复核设计的有关参数。
同时，工程实践表明，只要使用质量合格的钻头，一般孔径偏差均能控制在允许范围内。
植筋钻孔深度、垂直度和位置的允许偏差对于孔径垂直度允许偏差的规定，系参照国内外施工经验制定的。
以上部结构构件的钻孔为例，基本上是取倾斜度为1.8。
进行控制的。
这对一般长度的钢筋是合适的，但在某些情况下可能偏严。
为此，当钻孔垂直度偏差较大时，该孔洞是否可用，应由设计单位进行确认。
这也就意味着该允许偏差值可根据工程实际要求的控制程度进行调整。
在加固工程中，哪些部位需要植筋加固?1、墙体加厚拉结植筋。
2、墙体、柱、梁等加固。
3、对桥梁，柱加大断面植筋，柱加牛腿，水平植筋。
4、建筑物新增梁、楼板、墙体、立柱等。
5、幕墙埋件。
6、岩石，砖砌体等锚固。
7、机械设备固定。
8、结构加层柱头拉结钢筋，梁体接长水平植筋，梁上加柱，垂直植筋，基础、连续墙植筋，预制梁修复植筋。

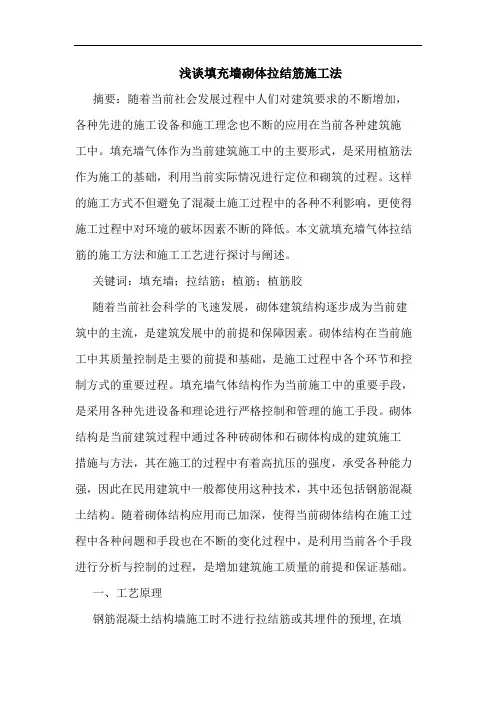

填充墙砌体拉结筋施工法
浅谈填充墙砌体拉结筋施工法摘要：随着当前社会发展过程中人们对建筑要求的不断增加，各种先进的施工设备和施工理念也不断的应用在当前各种建筑施工中。
填充墙气体作为当前建筑施工中的主要形式，是采用植筋法作为施工的基础，利用当前实际情况进行定位和砌筑的过程。
这样的施工方式不但避免了混凝土施工过程中的各种不利影响，更使得施工过程中对环境的破坏因素不断的降低。
本文就填充墙气体拉结筋的施工方法和施工工艺进行探讨与阐述。
关键词：填充墙；拉结筋；植筋；植筋胶随着当前社会科学的飞速发展，砌体建筑结构逐步成为当前建筑中的主流，是建筑发展中的前提和保障因素。
砌体结构在当前施工中其质量控制是主要的前提和基础，是施工过程中各个环节和控制方式的重要过程。
填充墙气体结构作为当前施工中的重要手段，是采用各种先进设备和理论进行严格控制和管理的施工手段。
砌体结构是当前建筑过程中通过各种砖砌体和石砌体构成的建筑施工措施与方法，其在施工的过程中有着高抗压的强度，承受各种能力强，因此在民用建筑中一般都使用这种技术，其中还包括钢筋混凝土结构。
随着砌体结构应用而已加深，使得当前砌体结构在施工过程中各种问题和手段也在不断的变化过程中，是利用当前各个手段进行分析与控制的过程，是增加建筑施工质量的前提和保证基础。
一、工艺原理钢筋混凝土结构墙施工时不进行拉结筋或其埋件的预埋,在填充的过程中一般都采用植筋法进行相应的填充和施工，是利用植筋法在墙壁施工过程中的忧郁型进行施工，保证墙体结构质量和墙体的建筑施工流程的完善，从而减轻对原结构构件的损伤,并保证拉结筋根据砌块模数确定的正确位置。
在设计的过程中要通过当前实际情况进行相应的设计和手段控制其质量的完善性能。
二、工艺流程及施工操作要点1.工艺流程。
弹线定位—→钻孔—→清孔—→配胶—→注胶—→植筋—→检查验收2.施工操作要点。
钢筋混凝土结构施工完毕后,在填充墙砌体施工前,进行拉结筋的施工。
“植筋法”施工拉结筋主要工艺如下。
钢筋混凝土框架植筋法安装拉结筋施工工艺讲解
让知识带有温度。
钢筋混凝土框架植筋法安装拉结筋施工工艺讲解钢筋混凝土框架植筋法安装拉结筋工法钢筋混凝土框架结构填充围护墙中的砌体拉结筋，多年来向来沿用在柱上予埋铁件或设置钢筋箍，造成后焊的钢筋位置不精确、铁件遗漏、焊接不牢固等问题，影响了工期和砌体拉结质量，是长久没能解决的技术难题之一。
一、工法特点：1、采纳电锤钻孔并向砼孔内注入成品结构胶，将钢筋植入砼孔内，固化后，抗拉强度高，位置精确。
2、操作简便，勿须大型设备和高技术工人。
3、工艺容易、造价低、工效高、质量牢靠。
二、适用范围：本办法适用于用建造结构胶胶粘的办法向钢筋混凝土中安装拉结筋，钢筋直径≤ф6.5mm的各类钢筋。
三、工艺原理：利用结构胶将拉结筋植入砼体内，使拉结筋与砼体牢固联结，以增加框架与墙体的整体性，达到约束墙体变形裂缝的功能。
四、工艺流程与操作要点：成孔→清理孔→钢筋处理→调制胶→灌胶→植入钢筋→钢筋定位及密封处理。
第1页/共3页千里之行，始于足下1、成孔：采纳电锤钻孔的形成，孔径ф10mm，孔深≥80mm2、清理孔：将孔内的砼粉尘清理整洁，可采纳高压空气，风扑，毛刷等方式，但不得带进油污。
3、钢筋处理：为了加强钢筋粘接锚固性能，需将圆钢筋的锚固部分顶端打成扁形，并举行除锈处理。
4、调制胶：采纳A、B双组份的结构胶，在现场调制。
对A、B 组份的胶按2：1比例称量。
称量前应将A、B组份分离搅匀，和胶时注重和胶工具的专用性，取A、B组份时应用不同的工具。
搅拌时也应有专用的工具。
计量误差不超过1%。
冬季施工时将胶适当加热，以不超过40℃为宜。
5、灌胶：采纳专用的打胶工具举行灌胶，打胶时将打胶管深化孔底，然后旋转打胶工具。
此时打胶工具会在孔内胶的压力下自动退出，至合适深处（以胶注满孔深2/3左右为宜）停止旋转打胶工具并将其取出。
6、植入钢筋：灌胶完成后快速植入钢筋，钢筋采纳边旋转边插入的方式至孔底，在插入的同时按住密封油毡，防止胶液流出。
墙体拉结筋抗拔承载力检测方案
XXXXXX有限公司墙体拉结筋及植筋抗拔承载力检测方案编制人：审核人：批准人：一、工程概况为了XXXXXX 项目墙体拉结筋锚固质量情况，我公司受委托出具墙体拉结筋及植筋抗拔承载力试验初步方案。
二、编制依据《砌体结构工程质量施工验收规范》GB 50203-2011 《建筑结构检测技术标准》GB/T 50344-2019三、检测仪器四、检验批划分及检测数量依据现行国家标准《砌体结构工程质量施工验收规范》GB 50203-2011第9.2.3标准要求按表1抽检， 表11、填充墙砌体植筋锚固力检验抽检数量：五、检测费用六、质量保证体系及措施为保证检测工作符合“公正、诚信、高效”的质量方针，特编制本工程检测工作质量保证体系。
1.检测工作质量控制流程图2.现场检测工作程序检验工作实行项目负责制，均由已经取得上岗证并参加过技术，安全培训的专业人员组成。
现场检验严格按照项目的相关安全规定，整个试验过程均严格按照规范、规程进行,保证检验工作安全顺利有序的开展。
2.1 根据工程现场检测项目的具体情况，检测部门负责人安排现场检测组人员并确定检测负责人。
2.2 检测负责人根据委托方的要求和目的，在对工程现场查勘、有关资料查阅的基础上提出检测方案。
2.3 检测方案应根据承检项目的有关标准、规范、检测实施细则，并按照检测协议（合同）的有关内容和工程具体情况制定，经技术负责人批准后实施。
2.4 带往现场检测用的仪器设备，既要符合《量值溯源程序》等的有关要求，也要满足承检项目的标准要求。
仪器设备带离本试验室前由检测负责人办理领用登记手续；仪器设备使用完毕交回本试验室时，由设备管理员接收并在仪器设备领用、使用记录表签名。
2.5 检测前，应检查仪器设备是否完好正常。
检测工作结束后，也应检查仪器设备是否完好正常，并做好检查记录。
2.6 检测人员应严格执行有关标准规范、检测实施细则和仪器设备操作规程的有关规定。
2.7 现场检测的安全，除应遵守工程施工现场的安全管理规定外，还应根据《安全作业管理程序》的管理规定和工程具体情况落实安全措施。
提高砌体工程中拉结筋植筋一次性合格率
行实地的检查，每个工程砌体拉结筋植筋质量各检查200点，发现不合格点57点， 合格率90.5%，仅仅达到基本的合格标准。
见下表。
砌体工程拉结筋植筋合格率情况调查表
工程名称 统计项目
中梁滨江首府
残疾人托养中 心
市中心医院 全科医生培
训基地
检查点数
200
200
200
不合格点数
19
18
20
合格率（%）
90.5
全过程练阙诸露颉 菲
植筋施工技术交底
落实施工
1、对结果进 未进行检 行自检； 4 查验收 2、请监理单
位检查验收
合格率90%
1、组织施工人员学习相
关施工质量验收规范，
逐一进行检查2、严格按 JGJ145-
全过程
艾蕾
2002技术规范进行随机
抽检
制表人：艾蕾
2016月11月30日
九、实施对策 【实施一】未实施质量奖惩制度
对策实施表
序 号
要因
对策
目标
措施
完成 责任 时间 人
未实施质 施工质量实 1 量奖惩制 行优奖劣罚
度 的制度管理
与各组均有 明确的质量 奖罚合同。双 方签字率达1 00％
各组与项目签订质量优 奖劣罚的合同，一式三 份，双方各执一份，另 一份由财务作兑现依据
2016 年 练诸颉 12月
未进行专 对操作人员进
地
11
频数（ 点）
31
频率% 累计频率 %
54.4 54.4
7
7
6
20 35.1 89.5
1
1
1
3
5.3 94.8
1
0
1
拉结筋相关规定
拉接筋，通过植筋、预埋、绑扎等连接方式，使用HPB235、HRB335等钢筋按照一定的构造要求将后砌砌体与混凝土构件拉结在一起的钢筋。
《建筑抗震设计规范》13.3.3砌体墙应釆取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm配置2根直径6mm 拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm;8度和9度时，长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。
2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并应符合下列要求：1) 填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2) 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3) 填充墙应沿框架柱全高每隔500mm设2根直径6mm拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm, 8、9度时宜沿墙全长贯通；4) 墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
竖向一般每500高设一道拉结筋。
也就是0.5米。
水平方向一般是砌体均分就可以了。
墙体拉结筋在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1根直径8mm的拉接钢筋，中间墙处钢筋每边伸入板中lOOOmm，端墙处伸入墙中并弯折。
板跨大于4. 8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm 的间距用1根直径8mm的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。
抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。
拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里而，摆在砖层当中起连接砌体防止开裂的作用。
拉结筋通常用直径6. 5毫米细钢筋制成，多用在砖墙的L转角和T字转角处，每隔500毫米放一层，每层每125毫米宽度范围内放一根。
框剪结构填充墙后植拉结筋的要求
框剪结构填充墙后植拉结筋的要求一、拉结筋的间距依据标准图集12G614-1《砌体填充墙结构构造》总说明第5.4.1条规定：“填充墙应沿框架柱全高500~600mm设2Φ6拉结筋（墙厚大于240mm时，宜设3Φ6拉结筋），拉结筋的长度从框架柱面算起不小于400mm,且端头有180度的弯钩。
二、拉结筋的植筋方法（一）工艺原理：利用结构胶将拉结筋植入砼体内，使拉结筋与砼体牢固联结，以增强框架与墙体的整体性，达到约束墙体变形裂缝的功能。
（二）工艺流程与操作要点：成孔→清理孔→钢筋处理→调制胶→灌胶→植入钢筋→钢筋定位及密封处理。
1、成孔：采用电锤钻孔的形成，孔径大于植筋3mm，孔深≥80mm2、清理孔：将孔内的砼粉尘清理干净，可采用高压空气，风扑，毛刷等方式，但不得带进油污。
3、钢筋处理：为了加强钢筋粘接锚固性能，需将圆钢筋的锚固部分顶端打成扁形，并进行除锈处理。
4、调制胶：采用A、B双组份的结构胶，在现场调制。
对A、B组份的胶按2：1比例称量。
称量前应将A、B组份分别搅匀，和胶时注意和胶工具的专用性，取A、B组份时应用不同的工具。
搅拌时也应有专用的工具。
计量误差不超过1%。
冬季施工时将胶适当加热，以不超过40℃为宜。
5、灌胶：采用专用的打胶工具进行灌胶，打胶时将打胶管深入孔底，然后旋转打胶工具。
此时打胶工具会在孔内胶的压力下自动退出，至合适深处（以胶注满孔深2/3左右为宜）停止旋转打胶工具并将其取出。
6、植入钢筋：灌胶完成后迅速植入钢筋，钢筋采用边旋转边插入的方式至孔底，在插入的同时按住密封油毡，防止胶液流出。
7、钢筋定位及密封处理：钢筋在植入的过程中，位置会有所偏转，胶液也会有流淌，批量植筋完成后应进行检查，将流淌的胶重新填回，同时对偏转的钢筋进行定位处理，胶固化后再进行钢筋的定位处理。
三、植筋拉拔取样、试验、拉力计算方法（一）试验取样依据：依据JGJ145-2004《混凝土结构后锚固技术规程》附录A第2.2条规定所植钢筋应按“同规格、同型号、基本相同部位组成一个检验批，抽取数量按每批总数的1%计算，且不少于3根。
工程技术：混凝土空心砌块墙体拉结筋设置
工程技术：混凝土空心砌块墙体拉结筋设置
1.隔墙沿墙高每500（可根据混凝土砌块模数设置400mm/600mm）设2φ6拉筋与构造柱或剪力墙拉结，主楼每边伸入隔墙700且大于1/5墙长；菜场及活动中心、配套商业、门卫处外墙每边伸入框架柱、构造柱满足锚固长度外全长通长设置。
2.填充墙与结构剪力墙、框架柱拉结，原在结构剪力墙、框架柱预留的剔凿出来，如没有预埋的，采用在结构墙体上打孔植筋的做法，植入深度≥15d（即φ6钢筋≥90mm），植入钢筋预留足够的搭接长度与填充墙内通长钢筋绑扎。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底人签字:
技术交底单
施工单位：四川宏大建筑工程有限公司
工程名称 贵港市东湖综合整治开发项目A2区1#楼 工程名称 墙体拉结筋植筋
分部分项名称 基础、王体 接受交底人
、施工工艺
植筋是用高强度的化学锚固胶，使钢筋与混凝土产生握固力，从而达到预埋 效果，施
工后产生负荷承载力以满足设计及规范要求。
在填充墙砌体砌筑前用植筋法进行拉结筋的后植入施工，在墙体拉结筋位置 钻孔、注
胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合 剂，保证拉结筋与
柱（墙）混凝土的可靠粘接，并保证拉结筋根据砌块模数确定 的正确位置。使拉结筋与原
结构柱（墙）混凝土的粘接强度达到设计或规范要求， 拉结筋上的拉力通过化学锚固胶向
混凝土柱（墙）中传递。
二、植筋胶的技术指标
本工程采用建筑结构胶。 ⑴建筑结构胶产品技术指标： ①比重1.7g/m3;②
稠度大 于等于30mm ；③抗压强度大于等于80MPa ；④施工配 比膏状为 A:B=100:5 ；⑶
植筋胶的化学反应时间30~40分钟；⑷植筋胶的钻孔深度 钻孔深度为13-14倍D（ D为钢
筋直径）。
钢筋直径＜ mm） 钻孔直翟1mm） 钻孔深度（mm） 抗拔力
（KN）
6.5 （ I
级圆钢）
10 90 7.79
8 （ I
级圆钢）
12 100 11.8
10 （U
级螺纹）
14 120 23.55
12 （II
级螺纹）
16 130 33.91
14 （II
级螺纹）
18
150 46.15
三、工艺流程及施工操作要点
⑴工艺流程
弹线定位-钻孔-清孔-钢筋除锈-配胶-注胶-植筋-检查验收 ⑵施工操作要点
技术交底单
施工单位：四川宏大建筑工程有限公司
交底人签字:
工程名称 贵港市东湖综合整治开发项目A2区1#楼 工程名称 墙体拉结筋植筋
分部分项名称 基础、王体 接受交底人
在填充墙砌体施工前，进行拉结筋的施工。植筋法施工拉结筋主要工艺如下:
弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构 造要求在
设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖 线相交部位，即为
拉结筋的钻孔位置。
钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按本要求确定。
孔深按》13-14d考虑，孔径按d+2〜4mm控制。钻孔时要使冲击钻垂直于结 构表面均
匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制。
如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置， 重新钻
入，原钻出的未成型废孔用 1: 1水泥砂浆填塞补平，钢筋工程施工时，绑 扎钢筋前，如
箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合，则需根据 砌块模数适当调整箍筋
（墙体水平筋）间距，尽可能避开；钻孔时如碰上箍筋或 混凝土墙体水平筋，根据灰缝大
小适当调整钻孔位置，废孔仍采用前面所述方法 进行处理。
清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内 粉尘，采
用电动吹风机配合进行。
清孔时严禁用水冲刷。
钢筋除锈：对锚固筋端部用钢丝刷进行除锈，除锈的长度应大于锚固件的锚 固长度。
配胶：配胶前要进行植筋准备工作的检查，保证钻孔、清孔工作已完成一个 施工段，
并已组织验收，做好隐蔽工程验收记录，同时拉结钢筋已准备就绪，达 到植筋操作准备工
作要求。配胶应精确，如台秤等称，配制用完毕后清洗干净， 按所需用量提取甲乙组分，
按 100： 5重量比拌和均匀，并按要求在 30分钟内用 完，以免时间过长粘胶变质影响施
工和粘胶质量。
注胶：根据产品说明书，将胶粘在钢筋植入端推动拉杆使胶料推入入孔内， 如此反复
多次，直至粘胶注满孔内.
孔深约1cm左右时停止注胶，以植入拉结筋后胶液略有被挤出为度。
植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加
工程名称 贵港市东湖综合整治开发项目A2区1#楼 工程名称 墙体拉结筋植筋
分部分项名称 基础、王体 接受交底人
技术交底单
施工单位：四川宏大建筑工程有限公司
交底人签字:
工好的拉结筋植入缓缓旋转插入植筋孔，并调整到规定位置。操作时要边插入边 沿一定
方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋 在植筋施工前应
彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处， 常温下保证24h不扰动，
达到要求后方可进行填充墙体砌筑施工。
检查验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为 15min
和1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体 完全固化
后方可进行拉拔试验。采用非破坏性检验，试验值达到要求卸荷。
植筋过程完成后，专业工长要对所有拉结筋进行检查，检查合格填写钢筋隐 蔽验收记
录表和检验批验收记录表，然后专业质检员进行验收核定，核定无误后 报请现场监理工程
师进行验收，并在钢筋隐蔽验收记录表和检验批验收记录表上 签署意见，通过验收后方可
进行填充墙砌体的砌筑。
四、注意事项
⑴拉结筋位置的定位一定要设计和构造要求与砌块模数相结合确定，确 定位置后
要严格按要求进行弹线控制。钻孔时要避免对结构主筋造成损伤。
⑵钻孔时一定要先轻钻定位，再用力垂直顶压冲击钻缓缓钻进。孔径、孔深及垂 直度要严
格按要求控制，保证符合要求。
⑶植筋法施工砌体拉结筋的关键在于清孔。孔内清理不干净或孔内潮湿均 会对结构胶与混
凝土的粘结产生不利影响，使其无法达到设计的粘结强度，影响 拉结质量。
⑷胶体配制时要计量准确，按施工段计算用量考虑损耗后配制，施工段的划分要 考虑施工
速度和植筋胶的凝结时间，胶体配制前要做好注胶植筋的各项准备工作， 配制完成后，
注胶、植筋要连续进行，不得间断，确保在胶体凝结前施工完毕。
⑸向孔内注胶时要掌握注入量，不能过多，也不能过少。过多拉结筋植入后胶体 会有很多
溢出，造成浪费和污染；过少则孔内水注胶不饱满，易造成粘结强度不 够。施工时，要严
格用灌浆器的注胶咀进行控制，必要时，在距注胶咀口 3cm处
做出标记。
工程名称 贵港市东湖综合整治开发项目A2区1#楼 工程名称 墙体拉结筋植筋
分部分项名称 基础、王体 接受交底人
⑹使用液体胶时，向孔内插入拉结筋前，植入端一定要醮一定胶液来保证孔内胶 体饱满。
⑺拉结筋插入孔中时，要沿着一个方向旋转，且要边旋转边插入，以使胶体与拉 结筋充分
技术交底单
施工单位：四川宏大建筑工程有限公司
交底人签字:
粘结。
⑻拉结筋要防止有锈蚀和粘有杂质现象，施工前，要用丙酮溶液进行擦拭，确保 不锈、干
净，表面无杂质和油污。
⑽植筋胶固化前，严格防止拉结筋被扰动，在达到规定时间后方可进行下道工序 施工。
五、质量要求
⑴钻孔质量
① 主控项目
（1） 钻孔孔径符合设计要求及有关规定。
（2） 钻孔内应清理干净，无粉尘；植筋胶产品要求孔道干燥的要保持孔道干燥。
② 一般项目
（1） 钻孔位置应符合设计（构造）要求和砌块模数。
（2） 钻孔深度允许偏差为（+20mm, Omm）,水平度允许偏差为5mm,位置允许 偏差为
5mm。
⑵拉结筋植筋法施工质量
① 主控项目
（1）植筋胶质量应符合要求。拉结筋无锈蚀，表面无杂质。 （2）钻孔内植筋胶
应饱满，固化良好，拉结筋要锚牢锚实。
② 一般项目
（1）拉结筋的位置、尺寸、弯钩、间距应符合设计、规范或构造要求。 （2）拉
结筋施工质量应符合设计、规范或规范要求。
技术交底单
施工单位：四川宏大建筑工程有限公司
交底人签字:
工程名称 贵港市东湖综合整治开发项目A2区1#楼 工程名称 墙体拉结筋植筋
分部分项名称 基础、王体 接受交底人
八、安全环保措施和文明施工
⑴施工人员戴好安全帽，咼空作业系好安全带。 ⑵电器设备由专人管理维护并安
装保护器。
⑶配制粘结剂用的原料应密封储存，远离火源，保持良好通风，避免阳光直接照 射。
⑷所以材料及工具应放在安全地方。
⑸夜间施工要有足够照明。
⑹在高空作业时一切工具要放稳，以防掉下伤人。
⑺施工操作必须严格按照操作规程进行，手持冲击钻时必须穿绝缘鞋，戴绝缘手 套。
⑻高空作业时，应搭设脚手架，并设置操作平台，做好安全防护工作。
⑼清孔操作人员要戴
风镜和多层口罩，防止吹出的粉尘眯眼和进入口鼻。
⑽注胶、植筋时，要戴手套进行操作，防止胶体粘染手和皮肤表面，如触胶，可 立即用丙
酮溶液进行清洗。
11）管理人员要跟班作业，经常进行施工质量过程检查和安全提醒、教育。
物废弃的灌浆器注胶咀和皮囊要按固体废弃物分类回收办法进行回收处理，不可 在现场随
处乱扔。
13）清孔时吹出的浮尘要及时清扫，保持施工现场干净整齐。 坳施工时要求做到工完场
清，每天下班前要检查和清理施工场地，保持现场整洁 美观，做到文明施工。
