备战中考化学金属与酸反应的图像(大题培优易错试卷)及答案
备战中考化学 金属与酸反应的图像 综合题附详细答案
一、中考初中化学金属与酸反应的图像
1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是
A． B． C． D．
【答案】D
【解析】
【分析】
铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】
A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；
B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；
C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；
D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。故选D。
2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是
A．图甲：加水稀释氢氧化钠溶液
B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中
C．图丙：加热一定质量的KMnO4
固体
D．图丁：往饱和石灰水加入少量生石灰
【答案】B
【解析】
【分析】
【详解】
A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；
B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；
C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；
D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】
本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
2020-2021备战中考化学备考之金属及酸碱盐反应的图像压轴突破训练∶培优 易错 难题篇附详细答案
一、中考初中化学金属及酸碱盐反应的图像
1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】
A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；
B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；
D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（ ）
A．甲：铜、锌的混合物乙：稀盐酸
B．甲：硝酸和稀硫酸的混合溶液 乙：氯化钡溶液
C．甲：氢氧化钠和氯化钠的混合溶液 乙：稀盐酸
D．甲：盐酸和氯化铜的混合溶液 乙：氢氧化钠溶液
【答案】D
【解析】
【分析】
【详解】
A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；
B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；
C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；
D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。
2020-2021备战中考化学培优(含解析)之金属与酸反应的图像附答案解析
一、中考初中化学金属与酸反应的图像

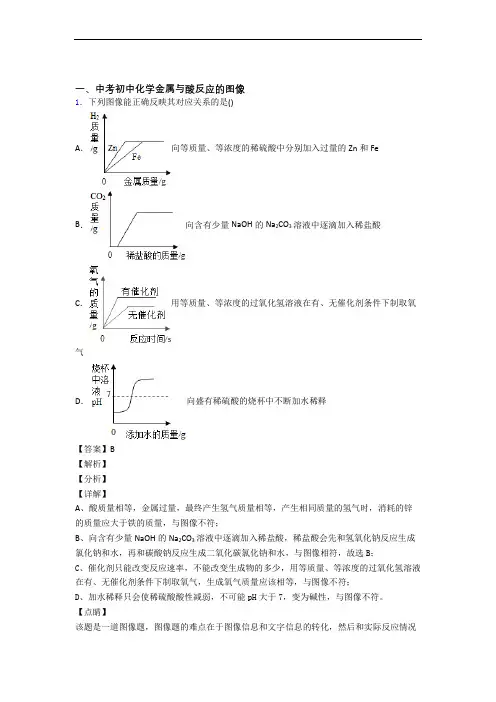

1．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；
C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；
D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】
该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况
对应是否相符。
2．下列图像能正确反映其对应变化关系的是
A．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应
B．镁条在氧气中燃烧
C．加热氯酸钾和二氧化锰的混合物
D．用一氧化碳气体还原一定质量的氧化铁
【答案】C
【解析】
【分析】
【详解】
A、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=FFe+HSOSO+He2442=ZZn+HSOSO+Hn，每生成2g氢气，需要消耗的锌、铁的质量分布为65g、56g，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；
B、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；
C、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；
2020-2021中考化学培优(含解析)之金属与酸反应的图像及详细答案
一、中考初中化学金属与酸反应的图像
1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。则下列说法错误的是
A．完全反应所需时间：丙>甲>乙 B．生成氢气的质量：甲>乙>丙
C．相对原子质量：乙>丙>甲 D．消耗硫酸的质量：甲>乙>丙
【答案】C
【解析】
【分析】
【详解】
A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；
B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；
C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+HSO=MSO+H，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；
D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+HSO=MSO+H，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。故选C。
备战中考化学专题题库∶金属与酸反应的图像的综合题含答案解析
一、中考初中化学金属与酸反应的图像

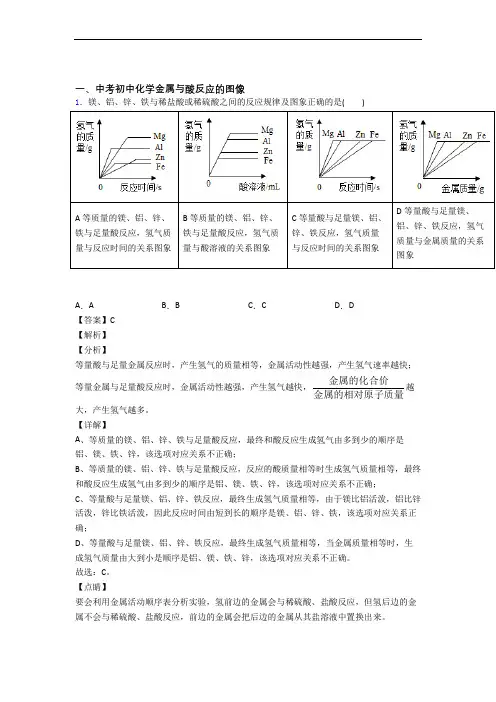

1．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是( )
A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象 B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象 C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象 D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象
A．A B．B C．C D．D
【答案】C
【解析】
【分析】
等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；
等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。
【详解】
A、等质量的镁、铝、锌、铁与足量酸反应，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；
B、等质量的镁、铝、锌、铁与足量酸反应，反应的酸质量相等时生成氢气质量相等，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；
C、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，由于镁比铝活泼，铝比锌活泼，锌比铁活泼，因此反应时间由短到长的顺序是镁、铝、锌、铁，该选项对应关系正确；
D、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，当金属质量相等时，生成氢气质量由大到小是顺序是铝、镁、铁、锌，该选项对应关系不正确。
故选：C。
【点睛】
要会利用金属活动顺序表分析实验，氢前边的金属会与稀硫酸、盐酸反应，但氢后边的金属不会与稀硫酸、盐酸反应，前边的金属会把后边的金属从其盐溶液中置换出来。
2．下列图像与对应的说法正确的是
A．向NaOH溶液中加水稀释
B．等质量的Al、Zn与足量的稀硫酸反应
C．向稀硫酸中加入Ba(OH)2溶液
D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分
【答案】C
【解析】
【分析】
【详解】
A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；
中考化学金属及酸碱盐反应的图像(大题培优)附详细答案
一、中考初中化学金属及酸碱盐反应的图像

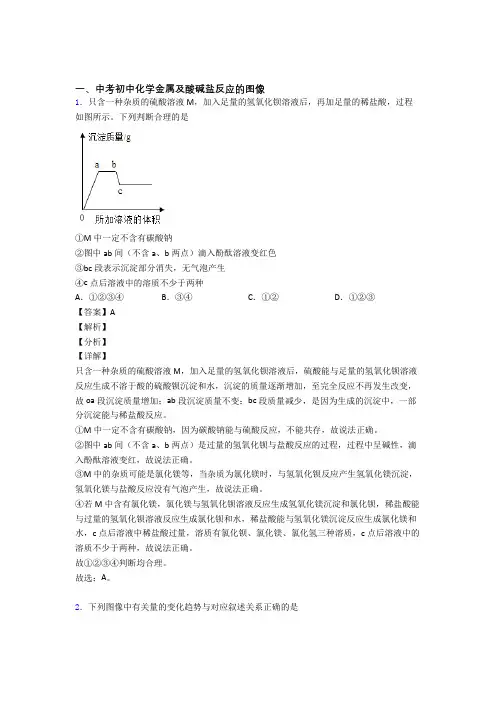

1．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。下列判断合理的是
①M中一定不含有碳酸钠
②图中ab间（不含a、b两点）滴入酚酞溶液变红色
③bc段表示沉淀部分消失，无气泡产生
④c点后溶液中的溶质不少于两种
A．①②③④ B．③④ C．①② D．①②③
【答案】A
【解析】
【分析】
【详解】
只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。
故①②③④判断均合理。
故选：A。
2．下列图像中有关量的变化趋势与对应叙述关系正确的是 A．向一定质量表面生锈的铁片中滴加盐酸至过量
B．向一定质量的稀硫酸中滴加水
C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量
D．高温煅烧一定质量的石灰石
【答案】A
【解析】
【分析】
【详解】
A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；
备战中考化学专题复习金属与酸反应的图像的综合题附详细答案
一、中考初中化学金属与酸反应的图像
1．下列图像能正确反映对应变化关系的是
A． 两份等质量的氯酸钾在有、无 MnO2 的情况下加热产生氧气
B．
加水稀释盐酸
C． 向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液
D． 将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应
【答案】C
【解析】
【分析】
【详解】
A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；
B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；
C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；
D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C。
2．下列图像能正确反映其对应实验操作的是
A．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中
B．②用等质量、等浓度的双氧水分别制取氧气
C．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液
D．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl+H，铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；
B、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；
中考化学 金属及酸碱盐反应的图像 培优易错试卷练习(含答案)附答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像不能正确反映其对应变化关系的是（ ）
A．铁加入硫酸铜溶液的反应
B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸
C．常温下向一定量的稀硫酸滴加氢氧化钠溶液
D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；
B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；
C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；
D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。 故选C。
2．只含一种杂质的硫酸溶液M,加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。下列判断合理的是
A．M中一定含有碳酸钠
B．图中ab间(不含a、b两点)滴入酚酞溶液变红色
C．bc 段表示沉淀部分消失，有气泡产生
D．d点溶液中的溶质为两种
【答案】B
【解析】
【分析】
稀硫酸和氢氧化钡反应生硫酸钡沉淀和水，硫酸钡不溶于稀盐酸中，稀盐酸和氢氧化钡反应生成氯化钡和水。根据题意，只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，开始沉淀增加，然后沉淀不变，最后沉淀减少一部分，然后保持不变。
【详解】
A、M中一定不含有碳酸钠，因为是硫酸和碳酸钠二者反应生硫酸钠和水、二氧化碳，不能共存，不符合题意；
B、ab过程中沉淀不变，说明加入的盐酸与过量的氢氧化钡反应，氢氧化钡显碱性，故图中ab间（不含a、b两点）滴入酚酞溶液变红色，符合题意；
2020-2021备战中考化学 金属及酸碱盐反应的图像 培优 易错 难题练习(含答案)附详细答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是
A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气
B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉
C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液
D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量
【答案】B
【解析】
【分析】
【详解】
A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；
B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；
C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；
D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
2020-2021备战中考化学易错题精选-金属与酸反应的图像练习题附答案
一、中考初中化学金属与酸反应的图像
1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是
A． B． C． D．
【答案】D
【解析】
【分析】
铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】
A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；
B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；
C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；
D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。故选D。
2．下列图像能正确反映其对应关系的是（ ）
A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量
B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉
C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温 D．加热一定质量的高锰酸钾制取氧气
【答案】B
【解析】
【分析】
【详解】
A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；
B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。
