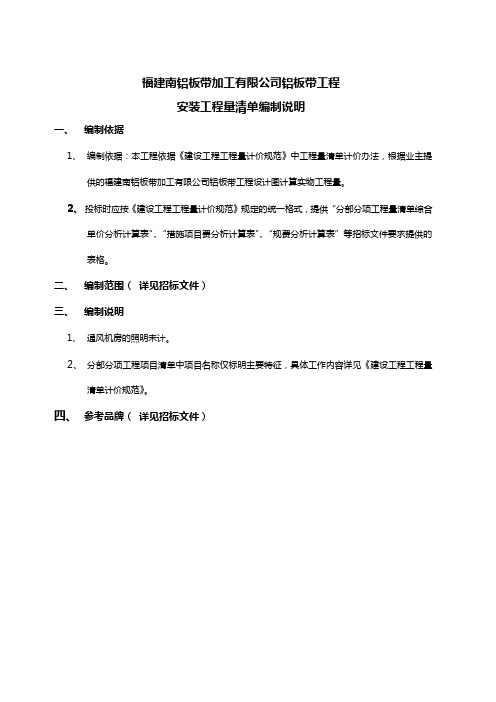

福建南铝板带加工有限公司铝板带工程
安装工程量清单编制说明
一、编制依据
1、编制依据:本工程依据《建设工程工程量计价规范》中工程量清单计价办法,根据业主提
供的福建南铝板带加工有限公司铝板带工程设计图计算实物工程量。

2、投标时应按《建设工程工程量计价规范》规定的统一格式,提供“分部分项工程量清单综合
单价分析计算表”、“措施项目费分析计算表”、“规费分析计算表”等招标文件要求提供的表格。

二、编制范围(详见招标文件)
三、编制说明
1、通风机房的照明未计。

2、分部分项工程项目清单中项目名称仅标明主要特征,具体工作内容详见《建设工程工程量
清单计价规范》。

四、参考品牌(详见招标文件)。

某电站概算编制说明

某电站概算编制说明

某电站概算编制说明第一篇:某电站概算编制说明编制说明流域(或河系),兴建地点,对外交通条件,工程规模,工程效益,工程布置型式,主体建筑工程量,主要材料用量,施工总工期,资金等筹措情况和投资比例等。

1.1 工程概况电站由取水枢纽、引水渠、压力前池、压力钢管及电站厂房组成。

1.2 投资主要指标⑴、电站工程概算投资为649.10万元,不考虑价差预备费和建设期还贷利息,单位千瓦投资为2.03万元/kw,单位电能投资为2.55元/kw·h。

输电线路概算投资为272.00万元,不考虑价差预备费和建设期还贷利息,单位千瓦投资为0.85万元/kw,单位电能投资为1.07元/kw·h。

工程总概算投资为921.10万元,不考虑价差预备费和建设期还贷利息,单位千瓦投资为2.88万元/kw,单位电能投资为3.61元/kw·h。

⑵、主体建筑主要工程量:主体工程总工程量3953648m3,其中土石方开挖为3329168m3,土石方回填为508368m3,砌石方为23472m3,混凝土为92640m3,钢筋为13648t。

⑶、主要材料耗量:653型止水带为15328m,钢材为14048t,锚杆为202560根,浆砌块石为23472m3。

⑷、总用工量为13.44万工时,设计工期1年。

1.3 编制依据1.3.1、基本依据本预算编制,参照广东省水利厅粤水基【2006】2号文件发布《广东省水利工程设计概(估)算编制规定》。

程的费率为2.7%②、现场经费建筑工程现场经费一直接费为计算基础:土方开挖工程3% ;石方开挖工程4% ;土石方填筑工程4% ;模板工程6% ;混凝土工程6%(钢筋制安2%);钻孔灌溉及锚固工程5% ;其他工程5%。

③、间接费建筑工程间接费以直接工程费为计算基础:土方开挖工程3% ;石方开挖工程4% ;土石方填筑工程4% ;模板工程4% ;混凝土工程3%(钢筋制安3%);钻孔灌溉及锚固工程5% ;其他工程4% ;安装工程间接费按人工费的40%计算。

水电站工程工程投资概算方案

水电站工程工程投资概算方案

水电站工程工程投资概算方案1.1编制说明1、工程概况某某水电站工程位于城西南部桂竹帽镇境内,坝址距城50km,距神光镇7km o坝址座落在珠江水系东江河e乌水的一级支流一一某某村至腊树下的河流上游,控制流域面积25.2k11]2其中:一号坝集雨面积18∙6k11)2,河流长度7.8km,河床坡降50.2%o;二号坝集雨面积为6.6km2,河流长度4.1km,河床坡降86.2%o;多年平均流量LO311r7s,水库正常蓄水位376.09m,水库调节库容3.2万m3,电站总装机容量800kw,多年发电量243.17万kw∙h,是一座以发电灌溉为主,兼有养殖、防洪等综合效益的小型水利枢纽工程。

枢纽主要建筑物由大坝、发电引水系统和电站厂房组成。

(1)主要工程量本工程主体建筑物主要工程量为17406痛,其中:土方开挖2881m3,石方开挖9680m3,C20^888m3,C25272m3,浆砌石3685IΛ钢筋制安40T,压力钢管21T。

(2)所需材料水泥717T,碎石1044m3,砂2000m3,钢筋40T,压力钢管21T,木材8.12ιΛ总投资506.88万元,施工总工期18个月,预计耗用总劳力约3.2万工日。

2、编制原则及依据1、编制依据(1)工程概算编制类别为W类,费用标准执行江西省水利厅赣水计字[2006]242号颁发的《江西省水利水电工程设计概(估)算编制规定(试行)》;(2)江西省水利厅赣水计字[2006]242号颁发的《江西省水利水电建筑工程概算定额(试行)》;(3)江西省水利厅赣水计字[2006]242号颁发的《江西省水利水电工程施工机械台时费定额(试行)》;(4)水泥、钢筋、木材、火工及石油产品价格,依据2008年11月市场调查价进行;2、概算总投资某某水电站位于桂竹帽某某村境内,距晨光镇7km o主要建筑物有大坝、引水系统和发电厂房等项目。

工程概算总投资506.88万元,其中单位千瓦投资6336元∕kw,单位电能投资2.08元∕kw∙ho1.2投资概算表表11-1总投资概算表表11-2第一部分建筑工程概算表表11-3第二、三部分设备及安装工程概算表表11-4第四部分临时工程概算表表11-5第五部分独立费用概算表表11-6主要材料预算价格汇总表表IIT 总概算表工程名‘某某水电站工程单位:万元称:表11-2 建筑工程概算表工程名某某水电站工程称:表11-3 设备及安装工程概算表工程名某某水电站工程称:表11-4 临时工程概算表工程名某某水电站工程称:表11-5 独立费用概算表工程名某某水电站工程称:表11-6工程名预备费概算表某某水电站工程称:。

水电站引水隧洞工程施工编制说明及工程概况

水电站引水隧洞工程施工编制说明及工程概况

水电站引水隧洞工程施工编制说明及工程概况1.1编制说明根据业主方所提供的各项招投标文件、施工承包合同,在全面、系统地阅读和理解了这些文件后,我方收集了有关的信息和以往类似工程的经验,并结合本工程的特点、难点,详细分析研究了该工程的技术设计图纸、实地考察了地形地貌。

基于国家在有关建设工程的施工规范、强制规范、合同法、与业主的施工承包合同等文件的规定和要求下,本着实事求是的科学态度和忠实业主、诚信服务的宗旨,编写本施工组织设计。

1.2编制依据1.1.1青海省黄南州河南县柴孔水电站(I标段)工程量清单合同编号?,施工招标文件和招标图纸;1.1.2《水利水电施工技术规范汇编》;《小型水电站施工技术规范》S1176-96;《水利水电工程施工质量评定规程》S1176-1996;《水利水电工程施工质量评定与验收标准及国家强制性条文》;《水利水电建筑安装安全技术工作规程》SD267-88;《水工建筑水泥灌浆施工技术规范》S162-94>《水工碎施工规范》D1/T5144-201;《水利水电地下工程锚喷支护施工技术规范》SDJ57-85.《中华人民共和国建筑法》;《中华人民共和国合同法》;1.1.3根据工程现场踏戡有关地质和水文情况资料.1.1.4本公司积累的成熟水利水电施工技术及先进的施工方法、丰富的施工经验和品种齐全的机械设备。

1.1.5编制范围:进水口箱式暗渠到前池,建筑结构有进口箱式暗渠、引水隧洞、输水明渠。

总长1.3编制原则1.3.1以设计图纸和有关技术规范和验收标准为依据,全面符合招标文件,施工承包合同关于质量、工期、环保等各方面的要求。

1.3.2充分利用网络计划技术,优化施工计划,统筹安排各项工程施工顺序,做到关健项目工序的施工优先安排;超前组织,以消除不利因素,使各项工程都能顺利展开.1.3.3根据业主合同对工程工期的要求,在设计编排网络图时,按倒排计划编写方式,确定出关健工期节点的时间,以此作为控制要素,安排各项劳力、设备计划。

水利水电工程施工报告

水利水电工程施工报告

水利水电工程施工报告一、工程概况本项目为XX河流域的水利水电工程,位于我国南方某省境内,工程主要包括一座混凝土面板堆石坝、一座溢洪道、一座发电厂等建筑物。

工程规模为大型,总投资约为XX亿元。

工程的建设目的是为了发电、防洪、灌溉等综合利用水资源。

二、施工组织与管理1. 施工组织:工程采用了施工总承包模式,由一家具有丰富经验的施工单位承担主体工程的施工任务。

同时,业主单位成立了施工现场管理办公室,负责对施工现场进行统一管理。

2. 施工管理:施工现场管理办公室严格执行施工计划,加强对施工现场的安全、质量、进度、投资等方面的控制。

同时,施工单位也建立了完善的质量管理体系,确保工程质量达到设计要求。

三、施工进度1. 主体工程:混凝土面板堆石坝的施工采用了分期围堰、分段施工的策略,目前主体工程已经完成XX%,预计年底前全部完工。

2. 溢洪道:溢洪道的施工采用了明挖、衬砌的施工方法,目前正在进行衬砌施工,预计明年上半年完工。

3. 发电厂:发电厂的施工采用了主体工程与辅助工程同步进行的策略,目前主体工程已完成XX%,辅助工程已完成XX%,预计明年年底前全部完工。

四、施工质量与安全1. 质量控制:施工现场管理办公室和施工单位共同对工程质量进行控制,严格执行验收制度,确保工程质量达到设计要求。

同时,加强对原材料、施工工艺等的监管,确保工程质量。

2. 安全管理:施工现场管理办公室高度重视施工现场的安全管理工作,制定了详细的安全规章制度,并对施工现场进行定期安全检查。

施工单位也加强了安全培训和教育,提高施工现场人员的安全意识。

五、投资控制施工现场管理办公室严格执行投资计划,加强对施工现场的投资控制。

目前,工程总投资已完成XX%,整体投资控制在一个合理的范围内。

六、环保与节能1. 环保:施工现场管理办公室高度重视环保工作,严格执行环保法规,加强对施工现场的环境保护。

工程采用了先进的技术和设备,减少了施工过程中的污染排放。

水电站引水隧洞工程钻孔灌浆工程施工方案

水电站引水隧洞工程钻孔灌浆工程施工方案1.1概述本标段灌浆工程共分回填灌浆、固结灌浆、接触灌浆三种型式,分别分布于前坪施工支洞、下洋施工支洞及引水隧洞(7÷200-12+100段)等工程部位,其主要工程量如下表:1.2灌浆有关参数本标段共由两工支洞,分别是前坪施工支洞、下洋施工支洞,主洞及施工支洞其灌浆有关参数如下表:前坪支洞灌浆参数表表5-2引水隧洞段)灌浆参数表表5-41.3施工布置说明临时设施由整个标段统一考虑,不单设。

施工所用的风、水、电等附属设施均采用引水隧洞设立的系统由于灌浆工作面较分散,故采用现场制浆灌注方式。

1.4施工方法1.4.1回填灌浆(1)灌浆管埋设灌浆管埋设与钢筋绑扎等同时进行,埋设时须将两端管口封堵以免灰浆进入,并按设计位置固定牢固。

除设计灌浆孔以外,在局部超挖较大的部位,按现场情况适当增加灌浆孔。

(2)钻孔碎拆模后,按设计位置找出灌浆管位置,利用钻孔台车做为作业平台,人工使用YT-27手风钻按设计位置、角度将灌浆管打通并钻入岩石IOcm,手风钻使用由48mm钻头,钻孔直径Φ50mmo 钻孔作业时,按技术规范要求加装降躁音装置,并通水降尘。

(3)灌浆:回填灌浆采用分序加密的方式进行,灌浆孔分为两序,采用填压式灌注法施工,灌浆设备单工作面选用BW250/50灌浆泵1台,高速搅拌槽1台,其性能见下表所列。

灌浆设备性能表表5-5回填灌浆的压力和浆液水灰比按施工图纸的要求或监理工程师的指示执行。

I序孔灌注水灰比为0.6(或0.5):1的水泥浆,II序孔灌注采用1:1和0.6(或0.5):1两个级[配的水泥浆。

空隙大的部位灌注水泥砂浆,但掺砂量应不大于泥重量的200%。

回填灌浆在规定的压力下,灌浆孔停止吸浆,再继续灌注5min后即可结束。

因回填灌浆管兼做固结灌浆管,所以回填灌浆结束后孔内不封堵,只将孔口用棉纱堵住即可。

对于因局部超挖而增加的回填灌浆管,灌浆结束后清除孔内积水和污物,用浓浆将全孔封堵密实并抹平,露出衬砌碎表面的埋管须割除,并用砂浆抹平。

水电站大坝土建及金属结构安装工程概况

万mo
1.2与本合 同有关的 其它合同 施工项目
本标实施 阶段,将 与约13个 标段存在 相互关联 影响,
关联标段 基本情况 见表l-2o
表1-2
关联标段 基本情况 表 序号
1
2
序号
3
4 5 序号
6 7 序号
8 9 序号
10
1 序号 1
12
13
序号
1.3控制性 工期要求 发包人计 划于2005 年6月底前 以招标方 式选定工 程承
(7) 围堰维 护、拆除 及施工期 排水工 程;
(8) 上游防 渗工程施 工等。
本标主要 工程量: 混凝土 426.69万 m3,接缝灌 浆18.034
万n?,固结 灌浆21.36 万m,帷幕 灌浆11.96 万n?,金结 制
安2027t,各 类闸门安 装16扇, 坝顶双向 门机1台, 启闭机
与卷扬机 安装13台 。主要工 程量详见 表l-lo
(1) 大坝混 凝土浇筑 、冷却及 接缝灌 浆;
(2) 23#坝 段以左、 水 0+088.6m 桩号以前 水垫塘混 凝土
施—匚;
(3) 基础固 结、帷幕 灌浆及排 水孔施 工;
(4) 闸墩和 基础预应 力锚索施 工;
(5) 放空底 孔、泄洪 中孔钢衬 制作安 装;
(6) 闸门、 启闭机及 其埋件施 工;
80m〜 120m,水深 约10m (漫湾水 库蓄水 前),河 谷基本呈“ V”
型。
坝基岩性 主要为黑 云花岗片 麻岩和角 闪斜长片 麻岩等
变质岩组 成,岩层 呈单斜构 造,产状 为N75。〜 85OW,
NEZ75。 〜90。。 由于受多 期构造活 动,破裂 结构面较 发育。
坝址岩体 风化以表 层均匀风 化为主, 在断层带 、节理密

水电站初步设计综合说明(审查后修改稿)

水电站初步设计综合说明(审查后修改稿)X X X X水电站工程修编初步设计报告1.0综合说明目录1.1 概述 (1)1.1.1 工程概况 (1)1.1.2拟开发河段水能规划情况 (1)1.1.3 前期工作概述 (2)1.2 水文、气象 (4)1.2.1流域概况 (4)1.2.2 气象 (4)1.2.3水文测站 (4)1.2.4 年径流 (4)1.2.5 洪水 (5)1.2.6 泥沙 (6)1.3 工程地质 (6)1.3.1 区域地质概况 (6)1.3.2 水库区工程地质条件 (7)1.3.3 坝址区工程地质条件及评价 (8)1.3.4引水线路的工程地质条件 (8)1.3.5 电站厂房区工程地质条件及评价.. 81.3.6天然建筑材料 (9)1.3.7结论与建议 (10)1.4 工程任务及规模 (10)1.4.1工程建设的必要性 (10)1.4.2综合利用及开发任务、供电范围与设计水平年 (11)1.4.3特征水位选择 (11)1.4.4装机容量、额定水头及机组台数选择 (14)1.4.5水库运行方式和电站动能指标 (15)1.5 工程布置及建筑物设计 (16)1.5.1 工程等级及洪水标准 (16)1.5.3 工程总体布置 (18)1.5.4 主要建筑物设计 (21)1.5.5 其他永久工程 (24)1.6 机电、金结、通风采暖与消防 (24)1.6.1 水力机械 (24)1.6.2 电气 (25)1.6.3 金属结构 (26)1.7 消防 (26)1.8. 施工 (26)1.8.1施工导流 (27)1.8.2主体工程施工 (27)1.8.3施工总进度 (27)1.9工程(水库)淹(浸)没处理与工程占地271.9.1枢纽(水库)淹没影响范围 (27)1.9.2工程(水库)淹(浸)没处理方案271.9.3 工程占地 (28)1.10环境保护、水土保持设计 (29)1.11 工程管理、劳动安全及工业卫生 (29)1.11.1 工程管理机构及人员编制 (29)1.11.2 劳动安全及工业卫生 (29)1.12节能分析与评价 (30)1.12.1编制依据和基础资料 (30)1.12.2 建设项目能源消耗种类分析 (30)1.12.3 节能措施 (31)1.12.4 电站运行期节电措施 (31)1.12.5 节能效果分析 (31)1.13 工程投资概算 (31)1.14经济评价 (32)1.0 综合说明1.1 概述1.1.1 工程概况XX是黄河水系上游的重要支流,发源于甘青交界处的西倾山北麓,由西向东流经碌曲、临潭、卓尼,至XX茶埠急转向西北,出九甸峡与海甸峡后,穿临洮盆地,于永靖县注入刘家峡水库。

初设阶段水电站工程综合说明

1 综合说明1.1 概述1.1.1 工程地理位置、工程任务和河流规划及审批意见(1)工程地理位置小桑村所利水电站位于融水县安太乡小桑村附近的元宝河一级支流--南西河上,地处东经109°06′52″,北纬23°0′。

电站厂房位于元宝河支流—培秀河上游左岸一级地坎上,距安太乡政府4.6公里,距离融水63公里。

(2)工程任务小桑村所利水电站属引水式径流电站,电站装机容量为3×500kW,多年平均发电量702万kW·h,其中枯水期发电量(11月~4月)247万kW·h,保证出力288万kW。

电站的主要开发任务拟为发电利用,供电范围为融水县,以适应融水县经济发展的需要。

(3)河流规划的结论小桑村元宝河地处融水县境内,是贝江上段——都郎河的支流之一,发源于安太乡与小桑村的元宝山西麓,属小河,没有进行过正式的河流规划,没有水利主管部门关于河流规划的审批意见。

在近年的水电开发融水县曾做过元宝河规划,但没有形成文件,规划所利电站为梯级开发的第一级,装机容量3×500kW。

(4)审批意见为了开发贝江一级支流南西河的水力资源,开发建设所利水电站工程,2004年8月柳城县水利电力设计室受广西融水县所利水电站业主的委托,承担该项目的勘测设计工作。

按照委托的任务内容及要求,依据现行有关规程规范技术标准,于2005年5月编制完成了《广西融水苗族自治县所利水电站可行性研究报告》上报。

2005年7月8日融水苗族自治县水利局以融利[2005]68号文“关于融水苗族自治县东水水电站项目建议书的审查意见”进行了批复。

(详见附件)依据融利[2005]68号文的审查意见,以及《小型水电站初步设计报告编制规程》等有关规程规范的规定和深度要求编制本水电站初步设计报告,于2005年10月编制完成《广西柳州市融水县所利水电站工程初步设计报告》。

1.2 自然条件1.2.1 水文(1)自然概况所利水电站工程位于广西壮族自治区柳州市融水苗族自治县的贝江二级支流元宝河支流上,主要由拦河坝和引水式水电站组成,拦河坝位于融水苗族自治县安太乡南西村民委的元宝河一级支流——南西河中游上,坝址以上能施河集雨面积为6.88km2,河长3.70km,平均坡降9.85%,发电厂房位于融水苗族自治县安太乡的元宝河支流—培秀河上,厂房以上集雨面积21.5km2,河长 11.6km,平均坡降7.23%。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

有关如吾水电站工程工程量情况的报告安果水力发电有限责任公司如吾水电站工程于2009年9月开始进场施工,经过近三年的艰难施工现基本完毕,且已经发电半年之久,现将经双方核对的工程量和我们对施工单位实际施工的工程量汇总情况汇报如下:一、隧洞工程枢纽隧洞工程工程量与业主没有进行系统计算和核对,因为隧洞工程对外分包是以总价形式承包的,而且分包依据是以当时业主提供的概算合同工程量作为分包的基础和依据:隧洞分包价为960万元,箱涵分包价为95.2万元,合计为1055.2万元,节约了70万元。

二、枢纽工程1、枢纽砼对于枢纽砼与业主进行了详细的计算和核对,实际施工总工程量为(16886.83m3)与概算合同总工程量(17440.00m3)基本持平,但是实际施工工程量比业主计算的总工程量(15821.00m3)超出了1065.83m3。

主要超出部位和原因是:(1)泄洪闸现浇C15埋石砼上游挡墙:业主计算1012.83m3,实际浇筑1225.67m3,超出212.84m3,主要超出是在水下砼,水下砼无法支设模板。

(2)泄洪闸现浇C15砼铺盖及齿墙:业主计算730.69m3,实际浇筑1000m3,超出269.31m3,主要超出是在水下砼,水下砼无法支设模板。

(3)泄洪闸现浇C15埋石砼消力池边墙:业主计算1788.72m3,实际浇筑1852.2m3,超出63.48m3,主要是在下游右边墙部位超出,原因是对施工图纸的理解不一样,业主计算时下游侧断面是按照浆砌石坡比1:0.3计算的,而砼断面坡比是1:0.4,如果按照砼断面计算则完全一致。

(4)泄洪闸上游C15截渗墙:业主计算256.56m3,实际浇筑315m3,超出58.44m3,主要超出是在水下砼,水下砼无法支设模板。

(5)副坝预制坝面C20砼栅格:业主计算344.16m3,实际浇筑389m3,超出44.84m3,副坝最底部基础及最顶部网格在设计中并未绘制细部结构图,如果按照设计中通用网格施工的话很容易产生坍塌和断裂,所以在实际施工过程中对最底部和最顶部的网格进行了放大处理,图纸中只是简易的表示了一下,但是并未标注详细的尺寸。

为保证坝体减小渗漏,在坝体与砼导墙设臵止水的位臵均浇筑了砼网格。

(6)副坝预制C15砼排水沟:业主计算213.99m3,实际浇筑269.12m3,超出55.13m3,由于设计标注不清,对图纸的理解不一样,砼排水沟在实际施工中沟底带坡,沟顶水平,否则的话坝后堆石体基础底部就会裸露在外,稳定性就会减弱,所以砼断面比业主计算要大。

(7)泄洪闸钢筋笼海漫顶面C15砼防冲层:业主计算0m3,实际浇筑134.9m3,超出134.9m3,业主要求在消力池钢筋笼海曼顶面浇筑C15砼防冲层,设计图纸中并没有体现。

(8)进水闸现浇C20钢筋砼闸底板:业主计算410.42m3,实际浇筑473.95m3,超出63.53m3,此段砼与基岩面接触,岩石面高低不平,但在基岩面上不允许欠挖,所以砼必然超出结构量。

(9)现浇C15埋石砼挡墙:业主计算2460.65m3,实际浇筑2570.41m3,超出109.76m3,主要超出部位是在上游右侧挡墙与山体连接段,此段比设计要长,设计为5m,而实际施工为10.5m,因为枢纽道路从此处通过,若按照设计图纸严格施工的话则枢纽通往厂房的道路就不易修筑,设计同意在此段进行现场调整,但没有具体的变更尺寸。

2、枢纽土石方对于枢纽土石方业主根据已有的设计图纸进行了详细的计算,但设计图纸并不全面,但我部是在施工过程中对原始地貌进行了详细的测量后逐项进行了计算和统计,因差距较大所以无法达成共识。

主要原因是设计图纸并没有完全显示所有的开挖断面及回填断面,而且对原始地貌也没有详细的标注。

(1)土石方开挖实际结算工程量(90081.50m3)及业主计算工程量(75028.13m3)均比概算合同工程量(39525.00m3)大,业主计算工程量比概算合同工程量超出35503m3,而实际施工工程量比业主计算工程量超出又15053.5m3。

主要超出部位:(1)泄洪闸砂砾石土开挖:业主计算4874.7m3,实际开挖14360.82m3,超出9486.12m3。

(2)泄洪闸下游右边墙及消力池岩石开挖:业主计算0m3,实际开挖335m3,超出335m3。

(3)左坝肩齿槽砂砾石开挖:业主计算2380m3,实际开挖2778.74m3,超出398.74m3。

(4)左坝肩2743.5平台砂砾石开挖:业主计算2040m3,实际开挖5392.16m3,超出3352.16m3。

(5)进水闸砂砾石开挖:业主计算1278.83m3,实际开挖2390.18m3,超出1111.35m3。

(6)进水闸砂岩开挖:业主计算300m3,实际开挖670m3,超出370m3。

(2)土石方填筑实际施工工程量(131327.31m3)及业主计算工程量(103182.39m3)均比概算合同工程量(73915.00m3)大,业主计算工程量比概算合同工程量超出29267.39m3,而实际施工工程量比业主计算工程量超出28144.92m3。

主要超出部位是:(1)泄洪闸砂砾石填筑:业主计算2400m3,实际填筑3100m3,超出700m3。

(2)副坝坝面砂砾石垫层:业主计算3916.9m3,实际填筑4605.16m3,超出688.26m3。

闸坝结合部位业主未计入。

(3)左坝肩壤土回填:业主计算2040m3,实际填筑3000m3,超出960m3。

实际长度比设计长。

(4)左坝肩砂砾石回填:业主计算680m3,实际填筑700m3,超出20m3。

实际长度比设计长。

(5)坝坡碎石垫层:业主计算903.9m3,实际填筑1580m3,超出676.1m3。

(6)进水闸闸后砂砾石回填:业主计算8500m3,实际填筑33600m3,超出25100m3。

设计图纸中并未体现完整,此段填筑实际填筑时包括上下游挡墙外侧填筑和箱涵顶部填筑,直至隧洞进口顶部均进行了填筑,否则在进水闸坝顶就形成不了大平台,也就无法施工坝顶值班房和配电室。

3、枢纽其他工程项目实际施工工程量(261.54万元)及业主计算工程量(210.06万元)均比概算合同工程量(189.67万元)大,与设计图纸对照主要超出部位是左坝肩和上游右挡墙帷幕灌浆。

双方差距主要是在聚乙烯泡沫板、橡胶止水带、锚杆等项目上。

4、枢纽工程量统计对比表工程项目名称单位合同工程量业主计算工程量施工实际结算工程量工程量金额工程量金额差值工程量金额差值枢纽工程万元1096.80 1168.37 -71.57 1331.40 -234.60 砼m317440.00 701.89 15821.00 646.28 55.61 16886.83 699.35 2.54土石方开挖m339525.00 44.43 75028.13 74.47 -30.04 90081.50 99.81 -55.38 土石方填筑m373915.00 160.81 103182.39 237.56 -76.75 131327.31 270.70 -109.89 其他项目万元189.67 210.06 -20.39 261.54 -71.87三、厂区工程1、厂区砼对于厂房砼与业主进行了计算和核对,实际结算工程量(29384.13m3)及业主计算工程量(27065.8m3)均比概算合同工程量(24239.00m3)大,业主计算工程量比合同工程量超出2826.8m3,而实际结算工程量比业主计算工程量又超出2318.33m3。

主要超出部位和原因是:(1)厂房流道加长,导致砼总量增加。

但与业主计算基本一致。

但是与业主套用的部分砼单价是枢纽的单价,明显不合理。

(2)前池砼:业主计算2369.67m3,实际浇筑4440.77m3,超出2071.1m3,前池周边均与基岩面接触,回填砼量必然加大,设计图纸中前池边坡与厂房进水闸闸墩结合部位如何施工并未体现,现场实际情况是此部分砼工程量非常大,如果按照设计图纸20cm厚进行施工是无法完成的。

(3)尾水渠砼:业主计算7438.84m3,实际浇筑7544.71m3,超出105.87m3,在实际施工中对软弱地基均用砼进行了处理,导致砼工程量增大。

(4)尾水交通桥砼:业主计算636.23m3,实际浇筑763.56m3,超出127.33m3,在实际施工中对两个桥墩软弱地基均用埋石砼进行了处理,导致砼工程量增大。

2、厂区土石方对于厂区土石方业主根据已有的设计图纸进行了详细的计算,但设计图纸并不全面,但我部是在施工过程中对原始地貌进行了详细的测量后逐项进行了计算和统计,因差距较大所以无法达成共识。

主要原因是设计图纸并没有完全显示所有的开挖断面及回填断面,而且对原始地貌也没有详细的标注。

(1)厂区土石方开挖实际施工工程量(196620.5m3)与概算合同工程量(192470.00m3)基本持平,业主计算工程量(162989.41m3)比概算合同工程量节约29480.59m3,但实际施工工程量比业主计算工程量超出33631.09m3,与业主计算工程量比较主要超出部位和原因是(1)为了使厂房能够坐落在基岩上,厂房位臵进行了变动,导致厂房岩石开挖量超出很多,但是总量与概算合同工程量基本一致。

(2)交通桥和升压站概算合同中没有体现土石方开挖工程量。

主要超出部位:(1)厂房砂砾石土开挖:业主计算28620.67m3,实际开挖32489.84m3,超出3869.17m3。

(3)厂房岩石开挖:业主计算13779.6m3,实际开挖27640.94m3,超出13861.34m3。

(3)压力前池砂砾石开挖:业主计算2318.8m3,实际开挖6449.3m3,超出4130.5m3。

(4)尾水渠砂砾石开挖:业主计算103368.28m3,实际开挖107114.9m3,超出3746.62m3。

(5)交通桥砂砾石开挖:业主计算1492.75m3,实际开挖4272.5m3,超出2779.75m3。

因为没有设计开挖图,业主计算时没有考虑交通桥实际原始地貌高程。

(6)升压站砂砾石开挖:业主计算597.24m3,实际开挖1855.62m3,超出1258.38m3。

业主计算时没有考虑升压站实际原始地貌高程,而且基础开挖是连片开挖,没有单独开挖。

(1)厂区土石方填筑实际结算工程量(39997.37m3)及业主计算工程量(15445.75m3)均比概算合同工程量(13505.00m3)大,业主计算工程量比概算合同工程量超出1940.75m3,而实际结算工程量又比业主计算工程量超出24551.62m3,主要超出部位和原因是(1)厂房和尾水渠,厂房位臵变动之后,周边回填范围加大。

(2)交通桥和升压站概算合同中没有体现土石方回填工程量。
