空心玻璃微珠技术数据表
中钢集团马鞍山矿院新材料科技有限公司技术数据表
安徽省马鞍山市西塘路666号高性能空心玻璃微珠
技术数据表
一、产品简介和应用
高性能空心玻璃微珠是一种中空的圆球粉末状超轻质无机非金属材料，是近年发展起来
的一种用途广泛、性能优异的新型轻质材料。它将成为二十一世纪新型复合材料的主流。其
真密度在0.20-0.60g/cm3，粒径在2-150μm之间。由于其具有重量轻、体积大、导热系数低、
抗压强度高、流动性好和化学性能稳定的优点，空心玻璃微珠作为填料被广泛使用在涂料、
橡胶、塑料、玻璃钢、人造石、原子灰、乳化炸药和油气田开采等行业的产品中。
GS系列高性能空心玻璃微珠具有良好的亲水性，适用于油田、复合材料及涂料领域等。
高性能空心玻璃微珠可以替代传统的填充剂，如：二氧化硅、碳酸钙、滑石粉、黏土等
等。由于密度很小，被广泛地用来减重、降低成本、提高产品的性能。
空心玻璃微珠独特的空心球体形状使其具有以下优点：高填充率、降低粘度/提高流动性
以及降低制品的收缩和翘曲。所以，在复合材料中和应用在各种生产加工过程中，空心玻璃
微珠能很好的和树脂融合，如：喷涂、注塑和模塑。
二、真密度型号标准值
(g/cm3)真密度(g/cm3)
上限密度下限密度GS200.200.180.22
GS250.250.230.27
GS320.320.300.34
GS38Hs0.380.360.40
GS400.400.380.42
GS460.460.440.48
GS600.600.570.63
三、抗压强度
型号抗压强度(MPa/Psi)最大最小
GS203.5/50090%80%
GS255/75090%80%
GS3214/200090%80%
GS38Hs38/550090%80%
GS4028/400090%80%
中钢集团马鞍山矿院新材料科技有限公司技术数据表
安徽省马鞍山市西塘路666号高性能空心玻璃微珠GS4641/600090%80%
GS6055/800090%80%
四、热稳定性
温度达到600°C以上时，空心玻璃微珠形态可能发生变化。
五、化学性能
空心玻璃微珠的性能基本与硼硅酸盐玻璃一致。
六、导热系数型号热导率(W·m-1·K-1)at20°C
GS200.039
GS250.045
GS320.050
GS38Hs0.054
GS400.056
GS460.062
GS600.074
七、漂浮率
型号漂浮率(%体积比)
标准最小GS2096%93%
GS2596%93%
GS3296%92%
GS38Hs95%92%
GS4095%92%
GS4695%92%
GS6095%92%
八、吸油值
碱石灰-硼硅酸盐空心玻璃微珠的吸油值为0.4-0.65goil/cm3。
中钢集团马鞍山矿院新材料科技有限公司技术数据表
安徽省马鞍山市西塘路666号高性能空心玻璃微珠
九、粒径型号粒径(μm,体积)10%50%90%d50范围GS203565120682-150GS253060115602-150
GS322555105552-130
GS38Hs224070402-100
GS40255090482-100
GS46255090462-100
GS60255085432-95
十、pH
7～9。
十一、外观
白色流动性粉末。
十二、流动性
如果储存得当，空心玻璃微珠在自装运之日起一年内流动性完好。
十三、标签
在出厂前，每个包装上都应有如下标记：1、产品型号。2、生产商名称。3、产品重量和批号。
十四、操作处置与储存
装运操作注意事项：密闭操作，局部排风；操作人员必须经过专门培训，严格遵守操作规程；建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，戴一般作业防护手套；避免产生粉尘；搬运时轻装轻卸，防止包装破损；配备泄漏应急处理设备。存储注意事项：贮存于干燥、通风良好及阳光无法直射的地方；防水防潮；远离火种、热源；储区应备有合适的材料收容泄漏物。
十五、安全信息
了解更多产品卫生和安全信息，在使用前请参考物料安全技术说明书。
中钢集团马鞍山矿院新材料科技有限公司技术数据表
安徽省马鞍山市西塘路666号高性能空心玻璃微珠
十六、包装信息
A纸箱尺寸：41.5cm*41.5cm*52cm。B纸箱尺寸：50cm*50cm*50cm。吨袋：吨袋尺寸为89cm*89cm*220cm，底部托盘：100cm*100cm。
型号A纸箱(kg)B纸箱(kg)吨袋(kg)
GS20/13180
GS25/15280
GS32/22350
GS38Hs20/500
GS4020/500
GS4622/550
GS6030/750
混凝土中掺加玻璃微珠技术规程
混凝土中掺加玻璃微珠技术规程
一、前言
混凝土是建筑中最常用的材料之一，但是由于其本身的重量和密度较大，会造成建筑物的自重增加，同时也会增加建筑物的造价。因此，为了减轻混凝土自重并降低建筑成本，掺加轻质材料成为了一种常见的方法。而玻璃微珠作为一种优质的轻质材料，在混凝土中掺加可以有效地降低混凝土的密度，同时也能够提高混凝土的强度和耐久性。因此，本文将详细介绍在混凝土中掺加玻璃微珠的技术规程。
二、玻璃微珠的物理性质及应用
1. 玻璃微珠的物理性质
玻璃微珠是一种由特殊的玻璃材料加工而成的微小颗粒物，其主要物理性质如下：
（1）密度：0.15-0.6g/cm³；
（2）粒径：10-100μm；
（3）熔点：约700℃；
（4）抗压强度：2-69MPa。
2. 玻璃微珠的应用
玻璃微珠是一种优质的轻质材料，广泛应用于各个领域，如：
（1）建筑领域：掺入混凝土中可以减轻混凝土自重并降低建筑成本；
（2）道路领域：掺入沥青中可以提高路面的亮度和反光性能；
（3）涂料领域：掺入涂料中可以提高涂层的耐候性和耐久性；
（4）铸造领域：作为模具填充材料，可以提高铸件表面的光洁度。
三、混凝土中掺加玻璃微珠的技术规程
1. 玻璃微珠的选用
（1）密度：玻璃微珠的密度应在0.15-0.6g/cm³之间，一般采用密度为0.20-0.30g/cm³的玻璃微珠，以达到减轻混凝土自重的目的；
（2）粒径：玻璃微珠的粒径应在10-100μm之间，一般采用粒径为20-70μm的玻璃微珠，以达到提高混凝土强度和耐久性的目的；
（3）品质：玻璃微珠应具有较高的抗压强度和化学稳定性，同时应无毒、无害、无放射性污染等优点。
2. 混凝土配合比设计
混凝土配合比应根据工程的具体要求进行设计，掺入玻璃微珠的数量应根据混凝土的密度和强度要求进行调整。一般来说，混凝土中玻璃微珠的掺量控制在总质量的10%-20%之间。
3. 玻璃微珠的添加方式
1.25~1.30gcm^3低密高强水泥浆体系研究与应用
2021年第3期西部探矿工程
*收稿日期：2020-10-19修回日期：2020-10-20作者简介：李德伟（1974-），男（汉族），甘肃榆中人，工程师，现从事油田固井工作。1.25~1.30g/cm3低密高强水泥浆体系研究与应用李德伟*（中国石油集团川庆钻探工程有限公司长庆固井公司,陕西西安710000）摘要：2019年，油田公司为了保护油层，保护套管的要求，调整了油、气井产建方案，油气井实行全封固，同时对低密度段封固质量及性能提出了更高的要求。低密度水泥石24h抗压强度达到7.0MPa以上。因此，为了解决承压能力低区块难以实施一次上返固井工艺的技术难题，研制出了一种复合减轻剂以及形成了三种低密高强水泥浆体系,使用密度范围为1.25~1.30g/cm3,适用温度范围广泛,具有水泥浆稳定性好、抗压强度高、渗透率低、防气窜能力强、失水量易控制等特点，提高低密度段固井质量，满足甲方产建方案要求。混灰流程方便，现场施工工艺简单，取得了很好的经济效益。关键词：1.25~1.30g/cm3；低密高强；水泥浆体系；复合减轻材料；现场应用中图分类号：TE24文献标识码：B文章编号：1004-5716(2021)03-0101-04随着长庆油田对低压低渗透油气藏的进一步勘探和开发，深井和长封固段井的数量也逐年增多，低压易漏井和深井长封固井的固井难点也日趋突显出来。为避免长封井和易漏井固井施工中出现漏失，并保证固井质量，对固井水泥浆的各项性能提出了更高的要求，特别是在2019年，为了适应新环保法的要求，长庆油田调整了油、气井产建方案，油气井实行全封固，同时对低密度段封固质量及性能提出了更高的要求。不仅要进一步降低水泥浆密度，还要保证水泥浆在大温差下的各项性能，最大程度地满足油田勘探开发的要求。1长庆油田低密度水泥浆应用现状目前，长庆油田应用的低密度水泥浆密度范围在1.35~1.65g/cm3之间，难以满足地层承压能力特低的区块的固井要求和固井质量要求。但该水泥浆密度和低温条件下的抗压强度，还不完全满足长封段固井要求。1.25~1.30g/cm3低密高强水泥浆体系的研究的完成将有利于保证长庆油田深井和长封固井的固井施工及提高固井质量，改善下部漏失层承压能力；同时随着水泥浆密度的进一步降低，也减少了液柱压力与地层压力的过平衡的程度，尽可能避免了油气层带来的损害；为长庆油田后续开发的需求提供了有利的技术支撑，对固井技术的发展起到积极的推动作用。在优选外掺料的过程中，应用颗粒级配及紧密堆积理论，从而降低了水泥浆体系的应用成本，为油田经济效益做出有效贡献。2减轻材料的优选2.1按减轻机理优选通过技术调研、优选出减轻材料有白土、玻化珍珠岩、空心玻璃微珠、粉煤灰、微硅等外加剂，见表1。要配制出具有低密高强的水泥浆体系，优选减轻材料时需要考虑有低的密度、沉降稳定性能好、来源广泛、符合长庆油田低成本开发战略，能带来较好的经济效益的减轻材料。另外，还需考虑减轻材料的粒度、硬度、吸水性、反应活性等物化性质对水泥浆体系的综合性能。2.2按水泥浆力学稳定性优选在水泥浆静止候凝过程中,要求浆体的固相颗粒不发生分层离析,达到预期封固高度和封固质量。在超低密度水泥浆中,由于减轻剂本身具有很低的密度,其上浮趋势明显,水泥浆存在不稳定趋向。在浆体密度一定时,减轻剂颗粒直径越大、密度越小,所需静切应力越大,因此减轻剂应尽量选择颗粒尺寸较小、密度与浆体接近的,才更容易保证浆体的稳定。另外,在满足施工对流动性的要求的前提下,可适当提高浆体的粘度,使减轻剂的上浮趋势降低,保持浆体的稳定。3实验材料性能分析3.1玻化珍珠岩的物化特性分析玻化珍珠岩属于火山玻璃质熔岩，属富含SiO2、Al2O3的岩类，外观为灰白色可流动颗粒、颗粒密度1012021年第3期西部探矿工程
zk 中空玻璃微珠保温隔热涂层系统 应用技术标准
一、概述
随着城市化进程的不断加快，建筑行业对于节能环保的需求也越来越迫切。而随着技术的不断进步，zk 中空玻璃微珠保温隔热涂层系统作为一种新型的保温隔热材料，正逐渐受到建筑行业的广泛关注和应用。本文旨在分析zk 中空玻璃微珠保温隔热涂层系统的应用技术标准，以期为相关该技术的研究和应用提供一定的参考。
二、zk 中空玻璃微珠保温隔热涂层系统的特点
zk 中空玻璃微珠保温隔热涂层系统是一种以特殊的中空玻璃微珠为主要原料，采用高科技工艺加工制成的保温隔热材料。它具有以下特点：
1. 低密度：中空玻璃微珠的密度较小，使得zk 中空玻璃微珠保温隔热涂层系统的重量轻，施工方便。
2. 优异的隔热性能：中空玻璃微珠具有良好的隔热性能，将其应用于保温隔热涂层系统后，能够有效地减少建筑内外温差，提高能源利用率。
3. 耐腐蚀：zk 中空玻璃微珠保温隔热涂层系统具有良好的耐腐蚀性能，适用于不同环境条件下的建筑保温。
4. 环保节能：中空玻璃微珠是一种绿色环保材料，它的应用可以减少对自然资源的消耗，符合建筑节能环保的要求。
5. 耐久性强：zk 中空玻璃微珠保温隔热涂层系统具有较强的耐久性，长期施工后不易产生老化、开裂等现象。
三、zk 中空玻璃微珠保温隔热涂层系统应用技术标准
作为一种新兴的保温隔热材料，zk 中空玻璃微珠保温隔热涂层系统的应用技术标准显得尤为重要。以下是关于zk 中空玻璃微珠保温隔热涂层系统的应用技术标准的几个方面：
1. 材料选择标准：对中空玻璃微珠材料的种类、质量等进行严格的选择标准，保证其质量符合相关标准要求。
2. 施工工艺标准：明确zk 中空玻璃微珠保温隔热涂层系统的施工工艺流程，包括材料的准备、施工方法、施工环境等各项要求。
3. 质量验收标准：制定质量验收标准，对施工后的zk 中空玻璃微珠保温隔热涂层系统进行质量检验，确保施工质量。
4. 使用规范标准：明确zk 中空玻璃微珠保温隔热涂层系统的使用规范，包括注意事项、保养方法等。
氧化物包覆空心玻璃微珠的性能
•
1768
• DOI: 10.19289/j.1004-227x.2020.24.015
氧化物包覆空心玻璃微珠的性能
李双雪1，张庭2，杨子铭2，鲁逸飞2，周张健1,
*
（1.北京科技大学材料科学与工程学院，北京 100083；2.中发创新(北京)节能技术有限公司，北京 100049）
摘要：采用液相沉积法分别制备了具有核壳结构的Y
2O
3、ZnO及TiO
2包覆空心玻璃微珠。用扫描电镜、X射线衍射仪、分光
光度计和能谱仪探究了空心玻璃微珠包覆前后的结构、形貌、光反射性能、导热系数和分散性。结果表明，包覆Y
2O
3、ZnO和
TiO
2之后，玻璃微珠的近红外反射率分别提升了7.63%、0.86%和5.82%，分散性也得到提升，其中Y
2O
3包覆玻璃微珠的性能
最好。
关键词：空心玻璃微珠；包覆；氧化物；近红外反射率；导热系数；分散性
中图分类号：TQ630.4; TB332 文献标志码：A 文章编号：1004 – 227X (2020) 24 – 1768 – 07
Properties of hollow glass beads coated with different oxides
// LI Shuangxue, ZHANG Ting, YANG Ziming, LU Yifei,
ZHOU Zhangjian*
Abstract:
Hollow glass beads coated with Y
2O
3, ZnO, and TiO
2 respectively with a core–shell structure were prepared by
liquid-phase deposition method. The morphology, microstructures, near-infrared reflectance, thermal conductivity, and
dispersibility of hollow glass beads before and after being coated were studied by scanning electron microscopy, X-ray

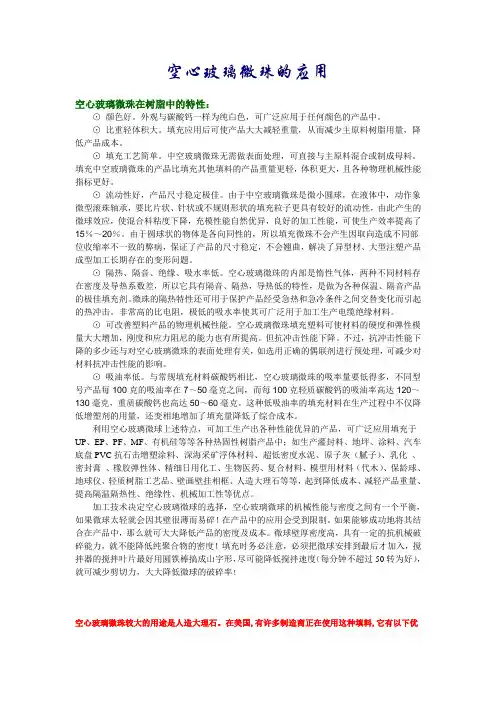

空心玻璃微珠的应用
空心玻璃微珠的应用
空心玻璃微珠在树脂中的特性：
⊙ 颜色好。外观与碳酸钙一样为纯白色，可广泛应用于任何颜色的产品中。
⊙ 比重轻体积大。填充应用后可使产品大大减轻重量，从而减少主原料树脂用量，降低产品成本。
⊙ 填充工艺简单。中空玻璃微珠无需做表面处理，可直接与主原料混合或制成母料。填充中空玻璃微珠的产品比填充其他填料的产品重量更轻，体积更大，且各种物理机械性能指标更好。
⊙ 流动性好，产品尺寸稳定极佳。由于中空玻璃微珠是微小圆球，在液体中，动作象微型滚珠轴承，要比片状、针状或不规则形状的填充粒子更具有较好的流动性，由此产生的微球效应，使混合料粘度下降，充模性能自然优异，良好的加工性能，可使生产效率提高了15％～20％。由于圆球状的物体是各向同性的，所以填充微珠不会产生因取向造成不同部位收缩率不一致的弊病，保证了产品的尺寸稳定，不会翘曲，解决了异型材、大型注塑产品成型加工长期存在的变形问题。
⊙ 隔热、隔音、绝缘、吸水率低。空心玻璃微珠的内部是惰性气体，两种不同材料存在密度及导热系数差，所以它具有隔音、隔热，导热低的特性，是做为各种保温、隔音产品的极佳填充剂。微珠的隔热特性还可用于保护产品经受急热和急冷条件之间交替变化而引起的热冲击。非常高的比电阻，极低的吸水率使其可广泛用于加工生产电缆绝缘材料。
⊙ 可改善塑料产品的物理机械性能。空心玻璃微珠填充塑料可使材料的硬度和弹性模量大大增加，刚度和应力阻尼的能力也有所提高。但抗冲击性能下降。不过，抗冲击性能下降的多少还与对空心玻璃微珠的表面处理有关，如选用正确的偶联剂进行预处理，可减少对材料抗冲击性能的影响。
⊙ 吸油率低。与常规填充材料碳酸钙相比，空心玻璃微珠的吸率量要低得多，不同型号产品每100克的吸油率在7～50毫克之间，而每100克轻质碳酸钙的吸油率高达120～130毫克，重质碳酸钙也高达50～60毫克。这种低吸油率的填充材料在生产过程中不仅降低增塑剂的用量，还变相地增加了填充量降低了综合成本。
吸音材料的制作技术
一种吸音材料，其组分及各组分的质量份数为高密度聚丙烯1820
份，空心玻璃微珠1315
份，高岭土58
份，二氧化硅58
份，十二烷基苯磺酸钠58
份，白云母粉911
份，酚醛树脂
1012
份，柞树木屑58
份，凹凸棒土510
份。本技术提出的吸音材料能够吸收环境中大部分
的噪音，对于低音也有很好的效果，同时具有一定的防霉作用。
技术要求
1.
一种吸音材料，其特征在于其组分及各组分的质量份数为高密度聚丙烯18-20
份，空心
玻璃微珠13-15
份，高岭土5-8
份，二氧化硅5-8
份，十二烷基苯磺酸钠5-8
份，白云母粉9-
11
份，酚醛树脂10-12
份，柞树木屑5-8
份，凹凸棒土5-10
份。
2.
根据权利要求1
所述的吸音材料，其特征在于其组分及各组分的质量份数为高密度聚丙
烯19
份，空心玻璃微珠14
份，高岭土6
份，二氧化硅6
份，十二烷基苯磺酸钠6
份，白云母
粉10
份，酚醛树脂11
份，柞树木屑6
份，凹凸棒土7
份。
3.
根据权利要求1
所述的吸音材料，其特征在于其组分及各组分的质量份数为高密度聚丙
烯19
份，空心玻璃微珠15
份，高岭土7
份，二氧化硅7
份，十二烷基苯磺酸钠7
份，白云母
粉10
份，酚醛树脂11
份，柞树木屑7
份，凹凸棒土9
份。
技术说明书
一种吸音材料
技术领域
本技术属于建筑材料领域，特别是涉及一种吸音材料。
背景技术噪音妨碍人们正常休息、学习和工作，也会对人们要听的声音产生干扰。噪音会伤害耳
朵感声器官(
耳蜗)
的感觉发细胞，一旦感觉发细胞受到伤害，则永远不能复原。感觉高频
率的感觉发细胞最容易受到噪音的伤害，在建筑领域，噪音也是一种很大的危害，在建
筑房屋上，也需要做降噪处理，提高人们的舒适度。吸音的建筑材料是人们的首选。为
此开发一种新型的吸音材料具有现实意义。
技术内容
本技术的目的在于，提出一种新型的吸音材料，所要解决的技术问题是使其能够很好的
吸收环境中的噪音，降低噪音危害，从而更加适于实用。
本技术的目的及解决其技术问题是采用以下技术方案来实现。依据本技术提出的一种吸
中空玻璃性能表
中空玻璃性能表
表1 各种中空玻璃的隔热系数与空间层大小的关系表
空气间隔层规格、数量 K值
（Kcal/m3.h.0C） U值
（w/m2.k）
1×12 2.6 3.0
2×12 1.8 2.1
3×12 1.4 1.6
4×12 1.1 1.3
5×12 0.9 1.0
1×6 2.9 3.4
2×6 2.1 2.4
注：K值-欧洲常用的隔热系数表示法，为每小时平方米每度通过的能量，用千卡表示
U值-美洲常用的隔热系数表示法，为每开尔文每平方米通过的能量，用千卡表示
表2 各种规格中空玻璃的隔音、隔热系数表
品 种 厚 度（mm） 导热系数
Kcal/m2.h.0C 平均隔音能力（db）
浮法玻璃 4 5.07
两层中空玻璃 20（4+12+4） 2.58 28
三层中空玻璃 36（4+12+4+12+4） 1.46 35
两层度膜中空玻璃（金） 20（4+12+4） 1.20 28
两层度膜中空玻璃（银） 20（4+12+4） 1.12 28
表3 各种规格中空玻璃的U值及能量流失表
密封形式 结 构 U值W/m2.K 日能量流失W/m2.t 年能量流失Kw/m2 年
铝条密封 双层白玻 2.52 54.3 475.9
实唯高胶条密封 双层白玻 2.41 52.1 463.2
铝条密封 5白+9A+5Low-e 1.97 42.5 372.4
实唯高胶条密封 5白+9A+5Low-e 1.83 40.0 346.5
铝条密封 三层白玻 2.17 47.0 411.4
实唯高胶条密封 三层白玻 2.08 44.9 393.3
铝条密封 三层中间Low-e 1.89 40.8 357.3
实唯高胶条密封 三层中间Low-e 1.77 38.3 335.6
空心微珠介绍及其应用
空心微珠
空心填充微珠(Cenosphere / Microsphere)
是一种轻质非金属多功能材料，主要成分是二氧化硅--SiO2和三氧化二铝--Al2O3经过1400℃高温烧制分选而成，直径在5-1000微米之间，其直径越大，空心率越高，反之则越小，外观为灰白色，是一种松散、流动性好的粉体材料。灰白空心玻璃微珠特点为：隔音性、阻燃性、电绝缘性好，密度小，吸油率低，并且强度高。广泛用于油墨、胶粘剂、工程塑料、改性橡胶、电器绝缘件中。由于其性能稳定，耐候性好，并且价格低廉，而得到了广泛应用。
作为球形颗粒，空心填充微珠应用于涂料、油漆中具有如下优势：
1.树脂用量少/加量的潜力大：因为在任何形状中，球形具有最小的比表面积，空心填充微珠对树脂的需求量也最少。颗粒的堆积情况也被改进。空心填充微珠的宽的粒径分布使得小的微球能够填充到大的微球之间的空隙中。其结果……实际上就是：高加入量、高固体含量、较低的VOC和减少其它成份的用量；
2.低粘度/改善流动性：与不规则形状的颗粒不同，空心填充微珠很容易在彼此之间滚动。这使得使用空心微珠的体系具有较低的粘度，较好的流动性。而且，体系的可喷涂性也得到改善；
3.硬度/耐磨性：空心填充微珠是一种强度高，而且坚硬的微球，它能增强涂料的硬度、耐洗刷性能和耐磨性；
4.优良的隔热效果：由于空心填充微珠中空的球体结构，使得的其填充于涂料中具有优良的隔热效果；
5.光泽控制：作为一种填料所起的作用，空心填充微珠能降低光泽，用来控制汹涌，甚至在加入量要求较高的情况下，它们也能消除象普通的消光剂容易造成的粘度的大幅度增加，而且成本也低；
6.惰性：空心填充微珠由惰性成份组成，因而具有优良的经久耐用性、耐侯性、耐腐蚀性和抗化学性能；
7.不透明性：空心填充微珠的空心的球形使光线慢射和散射，其结果是增加了涂料的遮盖力；
8.分散性：空心填充微珠分散同矿物填料一样，由于空心填充微珠的厚壁和很高的抗压强度，它能承受所有种类的搅拌机、挤压机及模塑机的加工过程；
高性能空心玻璃微珠在代木的应用
高性能空心玻璃微珠在代木的应用
高性能空心玻璃微珠在代木的应用
高性能空心玻璃微珠是一种中空的微米级圆球粉末状超轻质无机非金属材料，因性能优异，被誉为“复合材料之王”、“新时代的空间材料”、“魔粉”，是二十一世纪高端复合材料的主流品种，是近些年来在全世界特别是发达国家得到广泛应用的新型功能性工业填料，具有质量轻、强度高、隔热保温、流动性好、耐腐蚀等诸多独特的特点。
它是制造大飞机等航空航天器必需的特种材料，是海洋领域通用的基础材料，是军事工业不可或缺的核心材料，是油气田开采中最抗压的密度调节材料，是建筑、电子、化工、汽车、塑料、油漆涂料、体育用品、玻璃钢、代木、人造大理石等众多行业的特种功能性填充料，有着广阔的市场应用前景和神奇的产品应用效果。
适用型号：HN20 HN25 HN32
特点：
1.填充了海诺空心玻璃微珠的人造木可以为制造家具部件、装饰品与雕塑提供出色的质量保证。在原配方中添加不同比例的海诺空心玻璃微珠，可以调节产品密度。
2.海诺空心玻璃微球的吸油率比碳酸钙等普通填料要小得多，可使粘度显著下降。
3.与传统矿物添加剂相比，海诺空心玻璃微珠具有更好的流动性，适用于制造面积大而薄的板材，添加海诺空心玻璃微珠后的材料更易钉钉加工，改变了传统配方的人造木普遍存在的钉钉后出现开裂的现象。
海诺高性能空心玻璃微珠的混合：
1、海诺空心玻璃微珠的填充量一般在5%-20%之间。空心玻璃微珠极易与树脂混合，一般建议在较慢的搅拌速度下在混合的最后阶段加入海诺空心玻璃微珠。如果必须使用高压泵，则事先必须确定空心玻璃微珠的强度是否达到要求.
2、注意：海诺空心玻璃微珠的混合方式也是重要的因素，我们强烈建议添加海诺空心玻璃微珠的混合速度应低于100 转/分钟。
多孔中空微球材料_概述及解释说明
多孔中空微球材料 概述及解释说明
1. 引言
1.1 概述
多孔中空微球材料是一种具有特殊结构和性质的材料，它具有许多独特的优点和潜在的应用价值。随着科学技术的不断进步和应用领域的不断拓展，多孔中空微球材料在各个领域中得到了广泛的关注和研究。
1.2 文章结构
本文将首先对多孔中空微球材料进行定义与特点的介绍，包括其结构、物理性质以及化学性质等方面；接着将详细探讨多孔中空微球材料的制备方法，包括物理法、化学法以及模板法等；然后将重点阐述多孔中空微球材料在各个领域中的应用前景和潜在价值，涵盖能源存储转换、催化剂、吸附分离等诸多方面；最后对整篇文章进行总结与结论。
1.3 目的
本文旨在全面介绍多孔中空微球材料的定义、特点、制备方法以及应用领域，并通过对相关研究成果和案例的分析与总结，展示该材料在各个领域中的广泛应用前景和潜力。通过对多孔中空微球材料的深入了解，有助于我们更好地利用其特殊结构与性质，并推动其在科学研究和工业应用中的进一步发展和创新。
2. 多孔中空微球材料的定义与特点
多孔中空微球材料是一种具有许多小孔和空腔的微小颗粒，通常采用高分子材料或无机材料制备而成。这些微球具有许多独特的特点，使其在各个领域都有广泛的应用。
首先，多孔中空微球材料具有较大的比表面积。由于其内部存在大量微观孔隙和缺陷，这些微孔可以提供额外的表面积，从而增加了活性物质的负载能力。高比表面积使得这种材料在催化剂、吸附剂以及传感器等领域具有很高的应用潜力。
其次，多孔中空微球材料还具有良好的介孔性质。不同大小、形状和连通性的孔结构使得这些微球具备了可调控的孔径分布特点。通过调整制备条件或添加适当组分，可以实现不同介孔结构和大小范围。这种可调节性为多孔中空微球材料在分离纯化、储能、缓释控释等方面提供了更广阔的应用前景。
此外，多孔中空微球材料还具有低密度和良好的可控制性。由于其内部充满了小气孔和空腔，这种材料通常呈现出较低的密度。低密度带来了良好的浮力和可分散性，使多孔中空微球材料在泡沫材料、轻质结构和各种涂层等领域具有广泛应用。同时，制备方法的多样性也为控制多孔中空微球形貌、尺寸和结构提供了便利。
