星玛电梯图片讲解演示幻灯片
星玛电梯门机资料
星玛电梯门机资料。
标牌内容：
3接线
控制器接线：
插座号 端子及标识 功能 插座号 端子及标识 功能
P1
1 L 电源相线
P4 4 开门到位
2 PE 接地 5 公用
3 N 电源中性线 6 关门到位
P2 1 U
电机端子 7 公用
2 V 8 位置
3 W 9 公用
4 PE 接地
P6 1 A
P3 1 开门指令 3 +24V
2 公用 5 B
3 关门指令 6 OV
P5 10 外接开门到位
（到位通） 9 PE 接地
11
注：P3开关门指令输入，要求是开关量无源输入。 TYPE:ACVF003C
SOURCE:1Ф200-240V 50/60HZ
OUTPUT:0.5KVA 1.5
SER.NO.03AA-0888 P4所有输出均为继电器触点输出。
DC: 24V, 2A ; AC: 220V/110V 1A
P5 外接开门到位输入开关（双稳态磁开关），要求开关动作时触点闭合。
4操作：
4-1各按键功用及指示
按键/显示
功用 显示运行状态，参数号或参数值
（当按下P键时）或故障码
▲ 上升/增加 在编程过程中，可增加参数号和数值。
▼ 下降/减少 在编程过程中，可减少参数号和数值。
P 参数转换 用于访问设定参数。
OOUT 指示灯 开门到位信号输出指示。
COUT 指示灯 关门到位信号输出指示。
SOUT 指示灯 门位置信号输出指示。
OIN 指示灯 开门指令输入指示。
CIN 指示灯 关门指令输入指示。
DSIN 指示灯 外接开门到位开关输入指示。

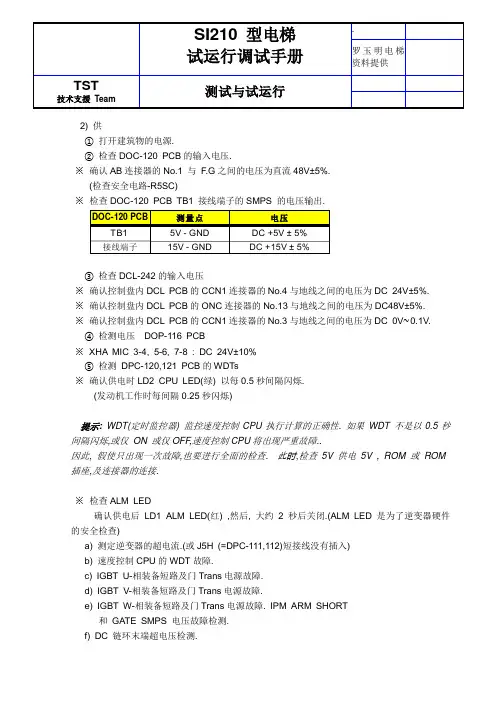

星玛电梯调试
SI210 型电梯
试运行调试手册 .
罗玉明电梯资料提供
TST
技术支援 Team 测试与试运行
2) 供
① 打开建筑物的电源.
② 检查DOC-120 PCB的输入电压.
※ 确认AB连接器的No.1 与 F.G之间的电压为直流48V±5%.
(检查安全电路-R5SC)
※ 检查DOC-120 PCB TB1 接线端子的SMPS 的电压输出.
③ 检查DCL-242的输入电压
※ 确认控制盘内DCL PCB的CCN1连接器的No.4与地线之间的电压为DC 24V±5%.
※ 确认控制盘内DCL PCB的ONC连接器的No.13与地线之间的电压为DC48V±5%.
※ 确认控制盘内DCL PCB的CCN1连接器的No.3与地线之间的电压为DC 0V∼0.1V.
④ 检测电压 DOP-116 PCB
※ XHA MIC 3-4, 5-6, 7-8 : DC 24V±10%
⑤ 检测 DPC-120,121 PCB的WDTs
※ 确认供电时LD2 CPU LED(绿) 以每0.5秒间隔闪烁.
(发动机工作时每间隔0.25秒闪烁)
提示: WDT(定时监控器) 监控速度控制CPU执行计算的正确性. 如果 WDT 不是以0.5秒间隔闪烁,或仅 ON 或仅OFF,速度控制CPU将出现严重故障..
因此, 假使只出现一次故障,也要进行全面的检查. 此时,检查5V供电 5V , ROM 或 ROM
插座,及连接器的连接.
※ 检查ALM LED
确认供电后LD1 ALM LED(红) ,然后, 大约2秒后关闭.(ALM LED 是为了逆变器硬件的安全检查)
a) 测定逆变器的超电流.(或J5H (=DPC-111,112)短接线没有插入)
b) 速度控制CPU的WDT故障.
c) IGBT U-相装备短路及门Trans电源故障.
星玛电梯调试资料
1.
2. 主电源回路
1.1 主电源回路图
2.2 Motor
1) 3 相电源, 接地线, 照明电源线 : 自建筑电源箱到 E&I 控制柜
2) 3 相电源, 接地线 : E&I 控制柜到主 CP
2.3 电磁抱闸
1) 主机侧P1 (3 p 插座) 到主CP BK (5p 座)
2) 主机侧P2 (8 p 插座) 到主CP BS (4p 插座)
2.4 旋转编码器
1) 单独穿管和接线与动力电源线分开,防止电气干扰.
2) 2 种R.E 电缆 : 控制和营救
3) 控制用R.E : 连接到主CP内DOM PCB的 ENC插座
4) 救援用R.E : 连接到E&I控制柜的P5 插座 2.5 限速器
1) 限速器装置的OS插头连接主CP内DOM PCB的GRS 插座
2) 限速器RTD,RRD的插头连接到主CP内DOM PCB 的10H .
2.6 主CP到E&I 控制柜
1) 配置 : 0.75sq*42C + 2.0sq*6C + 0.5sq*1 pair
2) 路线 : CP 到E&I 控制柜
3. 随行电缆
2.1 中间接线盒和电缆排列
3.2 随行电缆安装
1) 在轿箱底提供电缆夹, 当电梯在最底层平层时检查随行电缆最低处与地坑地面距离为 300±30mm .
最底层 最顶层 CP
图. 10-b 随行电缆图 EVV 随行电缆尺寸 :
0.75sq*42C + 2.0sq*6C + 0.5sq*1 pair
2.3 安装随行电缆上部圆电缆
4. 井道电缆 (呼梯按钮,层显电缆)
3.1 电缆尺寸
1) 最底层限位开关: EVV 8C * 1 根 在导轨侧排列这些电缆
(厅呼圆电缆不能使用它)
固定孔(M6)
图. 10-c 随行电缆固定及装配 M12膨胀锣栓
轿底电缆支架
电缆夹
图. 10-d 随行电缆固定
中间接线盒 2) 最顶层限位开关: EVV 8C * 1 根
星玛电梯TCD故障说明_图文(精)
页数 0/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
页数 1/103
TST
技术支援 Team
TCD (故障代码 日期 OCT . 2003
页数 2/103
TST
技术支援 Team
TCD (故障代码
日期
OCT . 2003
页数 3/103
TST
技术支援 Team
TCD (故障代码
日期
OCT . 2003
页数 4/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
页数 5/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
页数 6/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
页数 7/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
页数 8/103
TST
技术支援 Team
TCD (故障代码
日期 OCT . 2003
星玛电梯资料
1.监控器
该功能使读DOC PCB内数据变的可能. 同时可以读写DES PCB内的数据.
监控器屏幕描述
1) 监控器的初始画面
初始画面:当接通主电源时, LCD 上将显示以下画面:
C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14 C15 C16
R1 A C D = 0 4 0 8 F L 0 0 %
R2
E 0 0 0 - 0 0 1 0 0 0 0 0 S
R3 1 1 0 0 1 1 0 0 0 0 1 1 1 0 1
R4 K :
2) 1行: 运行模式,当前楼层, 载重量和电梯运行速度.
a. ACD=27(1~ 6列): 运行模式代码( 例: 27*自动运行, 4*检修运行, ...)
※ 参照运行模式描述表.
b. 01FL(8 ~11列): 当前楼层
c. 00%( 13 ~ 16列):停止时, 显示电梯当前载重量 (%) .
3) 2行: 当故障发生时, 将显示最高级的故障代码, 可运行条件, 电梯的运行方向及主要的输出信号状态.
a. E000 (2 ~ 4列): 发生的最高等级的故障代码. (TCD 代码编号. 1 ~ 255)
031 直流段过电压 116 平层感应器接通故障(LDU)
052 变频器反向运行检测 172 SD1U信号输入故障
084 R5SC 继电器接通故障 200 轿箱通信故障
b. 00(6 ~ 7列): 发生的最高等级故障时的可运行条件
01 R5SC 切断 10 切断高速运行 02 R5SC 可能切断 20 安全驱动运行可能发生
04 C1ST切断 40 休眠运行可能发生
08 C1ST 可能切断 80 呼梯通信切断
c. 100100 (9 ~ 14列): 显示主要信号的输出状态.
- "1": 表示开关, 继电器和接触器等, 已经动作.
电梯培训专用ppt课件
电梯培训专用
