2017年最新北师大版七年级数学上册第一章《丰富的图形世界》单元测试题及答案
2017-2018学年七年级数学上册《丰富的图形世界》单元试卷
(时间：120分钟 满分：150分)
一、选择题(本大题共15小题，每小题3分，共45分)
1．下列图形不是立体图形的是( )
A．球 B．圆柱 C．圆锥 D．圆
2．如图，在下面四个物体中，最接近圆柱的是( )
A．烟囱 B．弯管 C．玩具硬币 D．某种饮料瓶
3．直棱柱的侧面都是( )
A．正方形 B．长方形 C．五边形 D．以上都不对
4．下列几何体没有曲面的是( )
A．圆锥 B．圆柱 C．球 D．棱柱
5．(芦溪县期末)如图所示，用一个平面去截一个圆柱，则截得的形状应为( )
A B C D
6．一个几何体的展开图如图所示，这个几何体是( )
A．圆锥
B．圆柱
C．四棱柱
D．无法确定
7．如图中几何体从正面看得到的平面图形是( )
A B C D
8．(长沙一模)如图，直角三角形绕直线l旋转一周，得到的立体图形是( )
A B C D
9．下列图形中，能通过折叠围成一个三棱柱的是( )
10．如图的四个几何体，它们各自从正面，上面看得到的形状图不相同的几何体的个数是( )
A．1 B．2 C．3 D．4
11．下列四张正方形硬纸片，剪去阴影部分后，如果沿虚线折叠，可以围成一个封闭的长方体包装盒的是( )
12．下列说法不正确的是( )
A．球的截面一定是圆
B．组成长方体的各个面中不可能有正方形
C．从三个不同的方向看正方体，得到的平面图形都是正方形
D．圆锥的截面可能是圆
13．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是( )
A．3 B．9 C．12 D．18
14．(深圳期末)用平面去截如图所示的三棱柱，截面形状不可能是( )
A．三角形 B．四边形 C．五边形 D．六边形
15．明明用纸(如图)折成了一个正方体的盒子，里面装了一瓶墨水，与其他空盒子混放在一起，只凭观察，选出墨
水在哪个盒子中( )
A B C D
二、填空题(本大题共5小题，每小题5分，共25分)
16．飞机表演的“飞机拉线”用数学知识解释为：________________．
17．下列图形中，是柱体的有________ .(填序号)
18．从正面、左面、上面看一个几何体得到的形状图完全相同，该几何体可以是________．(写出一个即可)
19．一个棱柱有12个顶点，所有侧棱长的和是48 cm，则每条侧棱长是________cm.
20．一个正方体盒子的展开图如图所示，如果要把它粘成一个正方体，那么与点A重合的点是________．
三、解答题(本大题共7小题，共80分)
21．(12分)将下列几何体与它的名称连接起来．
22．(6分)如图，求这个棱柱共有多少个面？多少个顶点？有多少条棱？
23．(10分)若要使图中平面图形折叠成正方体后，相对面上的数字相等，求x＋y＋z的值．
24．(10分)如图是一个由若干个小正方体搭成的几何体从上面看到的形状图，其中小正方形内的数字是该位置小正
方体的个数，请你画出它从正面和从左面看到的形状图．
25．(12分)如图所示的正方体被竖直截去了一部分，求被截去的那一部分的体积．(棱柱的体积等于底面积乘以高)
26．(14分)如图所示，长方形ABCD的长AB为10 cm，宽AD为6 cm，把长方形ABCD绕AB边所在的直线旋
转一周，然后用平面沿AB方向去截所得的几何体，求截面的最大面积．
27．(16分)根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．
参考答案
1．D 2.C 3.B 4.D 5.B 6.A 7.D 8.C 9.C 10.C
11．C 12.B 13.D 14.D 15.B 16.点动成线 17.②③⑥ 18.答案不唯一，如：球、正方体等 19.8 20.C、E
21.略．
22．这个棱柱共有7个面，10个顶点，15条棱．
23.“2”与“y”相对，“3”与“z”相对，“1”与“x”相对．则x＋y＋z＝1＋2＋3＝6.
24.从正面和从左面看到的形状图如图所示.
25.V＝12×(5－4)×(5－3)×5＝5(cm3)．
答：被截去的那一部分体积为5 cm3.
26.由题意得：把长方形ABCD绕AB边所在的直线旋转一周，得到的几何体为圆柱，且圆柱的底面半径为6 cm，
高为10 cm.所以截面的最大面积为：6×2×10＝120(cm2)．
27.根据题意，从上面看，构成几何体所需小正方体最多情况如图1所示，所需小正方体最少情况如图2所示：
所以最多需要11个小正方体，最少需要9个小正方体．

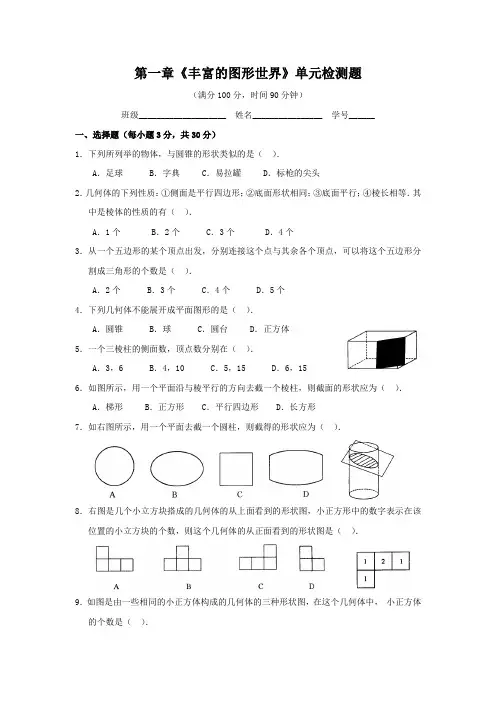

北师大版七年级上第一章丰富的图形世界综合测试题(2)(含答案)
第一章《丰富的图形世界》单元检测题（满分100分，时间90分钟）班级____________________ 姓名________________ 学号______一、选择题（每小题3分，共30分）1．下列所列举的物体，与圆锥的形状类似的是（）．A．足球 B．字典 C．易拉罐 D．标枪的尖头2．几何体的下列性质：①侧面是平行四边形；②底面形状相同；③底面平行；④棱长相等．其中是棱体的性质的有（）．A．1个 B．2个 C．3个 D．4个3．从一个五边形的某个顶点出发，分别连接这个点与其余各个顶点，可以将这个五边形分割成三角形的个数是（）．A．2个 B．3个 C．4个 D．5个4．下列几何体不能展开成平面图形的是（）．A．圆锥 B．球 C．圆台 D．正方体5．一个三棱柱的侧面数，顶点数分别在（）．A．3，6 B．4，10 C．5，15 D．6，156．如图所示，用一个平面沿与棱平行的方向去截一个棱柱，则截面的形状应为（）．A．梯形 B．正方形 C．平行四边形 D．长方形7．如右图所示，用一个平面去截一个圆柱，则截得的形状应为（）．8．右图是几个小立方块搭成的几何体的从上面看到的形状图，小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的从正面看到的形状图是（）．9．如图是由一些相同的小正方体构成的几何体的三种形状图，在这个几何体中，•小正方体的个数是（）．从正面看从左面看从上面看A．6个 B．5个 C．7个 D．4个10．观察左图，左边的图形绕着给定的直线旋转一周后可能形成的几何体是（）．二、填空题（每小题3分，共18分）11．线与面相交成______，面与面相交成______．12．如图所示，电视台的摄像机1，2，3，4在不同位置拍摄了四幅画面，则A图像是_____号摄像机所拍，B图像是_____号摄像机所拍，C图像是_____号摄像机所拍，D•图像是____号摄像机所拍．13．如图所示，将它按虚线位置翻折，将对连粘在一起，围成一个几何体，这个几何体是_______．14．一个圆锥是由一个平面和一个曲面所组成，它们相交成一个圆，•且这个锥体从正面看到的形状图为一个边长为3cm的等边三角形，求其从上面看到的形状图的的面积________．15．从每个顶点出发的所有棱长相等，所有面形状，•大小完全相同的正多边形的几何体称为正多面体．其面数+顶点数-棱数=______．16．如图所示，用一个平面去截一个三棱柱，所截得的图形是______．三、解答题（共52分）17．（6分）如图，桌面上放置了一些几何体，•请按每个图下面的要求画出这些物体的形状图．从正面看从上面看从右面看18．（6分）如图所示的正方体表面分别标上字母A～F，•问这个正方体各个面上的字母对面各是什么字母？19．19．（8分）如图是由几个小立方块所搭成几何体的从上面看到的形状图，•小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的从正面、从左面看到的形状图．20．（8分）如图是由16个棱长为2厘米的小正方体搭成的，求它的表面积．21．（10分）下图是由几个小立方块所搭成几何体的从上面、从正面看到的形状图．（1）这样搭建的几何体最少，最多各需要多少个小立方块？（2）请画出各种情况的从左面看到的形状图．从正面看从上面看答案:1．D 2．B 3．B 4．B 5．A 6．D 7．B 8．B9．B 10．D 11．点，线 12．2，3，4，1 13．四棱柱14．94cm2 15．2 16．三角形17．从正面看从上面看从右面看18．A─E C─F B─D19．从正面看从左面看20．（9+7+9）×2×4=200（cm2）21．（1）最少11种最多17种（2）共19种，下面未完全画出．。
北师大版七年级数学上册 丰富的图形世界单元测试题及答案
七年级数学第一章《丰富的图形世界》单元测试题时间90分，满分100分一、选择题（每小题4分，共40分，请将答案填写在下面的表格中）题号 1 2 3 4 5 6 7 8 9 10 答案1.下列说法中，正确的个数是（）.①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形.（A）2个（B）3个（C）4个（D）5个2.下面几何体截面一定是圆的是（）(A)圆柱(B)圆锥（C）球(D)圆台3.如图绕虚线旋转得到的几何体是（）.4.某物体的三视图是如图所示的三个图形，那么该物体的形状是（）（A）长方体（B）圆锥体（C）立方体（D）圆柱体5．如图，其主视图是（??）6．如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）7.下列各个平面图形中，属于圆锥的表面展开图的是()第10题图（A ）（B ）（C ）（D ）8．如图是由一些相同的小正方体构成的立体图形的三种视图： 构成这个立体图形的小正方体的个数是（??）．A ．5?B ．6?C ．7?D ．89．下面每个图形都是由6个全等的正方形组成的，其中是正方体的展开图的是（）A B C D10．如图，是一个正方体纸盒展开图，按虚线折成正方体后，若使相对面上的两数互为相反数，则A 、B 、C 表示的数依次是（）（A ）235、、π--(B)235、、π- （C ）π、、235-(D)235-、、π 二、填空题（每小题3分，共18分）11．正方体与长方体的相同点是_________________，不同点是_______________。
12．点动成_____，线动成_____，_____动成体。
比如：（1）圆规在纸上划过会留下一个封闭的痕迹，这种现象说明_________。
（2）冬天环卫工人使用下部是长方形的木锨推雪时，木锨过处，雪就没了，这种现象说明________。
（3）一个人手里拿着一个绑在一根棍上的半圆面，当这个人把这个半圆面绕着这根棍飞快地旋转起来时就会看到一个球，这种现象说明______________。
北师大版七年级数学上册 单元练习题：第一章 丰富的图形世界含答案
北师大版七年级数学上册单元练习题：第一章丰富的图形世界一、选择题1.下列几何图形属于立体图形的是（）A. 长方形B. 三角形C. 圆柱D. 正方形2.第14届中国（深圳）国际茶产业博览会在深圳会展中心展出一只如图所示的紫砂壶，从不同方向看这只紫砂壶，你认为是从上面看到的效果图是（）A. B. C. D.3.如图所示的几何体从上面看到的形状图是( )A. B. C. D.4.如图所示，用一个平面分别去截下列水平放置的几何体，所截得的截面不可能是三角形的是（）A. B. C. D.5.如图是一个正方体的表面展开图，则原正方体中与“建”字所在的面相对的面上标的字是（）A. 文B. 明C. 肇D. 庆6.下面的平面图形可以折成一个正方体的盒子，折好后，与1相对的数是（）A. 3B. 4C. 5D. 67.某物体从不同方向看到的三种形状图如图所示，那么该物体的形状是（）A. 圆柱体B. 正方体C. 长方体D. 球体8.用如下左边的图形，旋转一周所形成的的图形是右边的( ).A. B. C. D.9.用一个平面去截一个几何体，如果截面的形状是圆，则原来的几何体可能是（）A. 正方体B. 三棱柱C. 四棱锥D. 球10.下列图形中，不可以作为一个正方体的表面展开图的是（）A. B. C. D.11.如图是一个正方体纸盒的外表面展开图，则这个正方体是( )A. B. C. D.12.一个正方体六个面上分别写着1，2，3，4，5，6，从三个不同角度看正方体如图所示，请判断：1对面的数字是( )A. 2B. 3C. 4D. 5二、填空题13.用一个平面去截一个三棱柱，截面可能是________形状。
14.一个容积是125dm3的正方体棱长是________dm.15.从正面看、从上面看、从左面看都是正方形的几何体是________．16.一个正方体的每个面都写有一个汉字，其平面展开图如图所示，那么在该正方体中，和“超”相对的字是________．17.由几个相同的小正方体搭成的几何体从三面看的形状如图所示，则搭成的这个几何体的小正方体的个数是________．18.用一个平面截长方体、五棱柱、圆柱和圆锥，不能截出三角形的是________．19.用棱长是1cm的小正方体组成如图所示的几何体，把这个几何体放在桌子上，并把暴露的面涂上颜色，那么涂颜色面的面积之和是________cm2.20.若要使图中平面展开图折叠成正方体后，使得相对面的数的和相等，则x=________，y=________ 。
最新北师大版七年级数学上册第1章《丰富的图形世界》单元测试试卷及答案(10)【推荐】.doc
北师大版七年级数学上册第1章《丰富的图形世界》单元测试试卷及答案（10）2013.7.17一、选择题（每小题4分，共40分，请将答案填写在下面的表格中）1.下列说法中，正确的个数是（ ）.①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形.（A ）2个 （B ）3个 （C ）4个 （D ）5个2. 下面几何体截面一定是圆的是 （ ）( A)圆柱 (B) 圆锥 （C ） 球 (D) 圆台3.如图绕虚线旋转得到的几何体是（ ）.4.）（A ）长方体 （ B ）圆锥体（C ）立方体 （D ）圆柱体5．如图，其主视图是（）6．如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）7.()8．如图是由一些相同的小正方体构成的立体图形的三种视图：（D ） （B ） （C ） （A ）第10题图构成这个立体图形的小正方体的个数是（ ）．A ．5B ． 6C ．7D ．89．下面每个图形都是由6个全等的正方形组成的，其中是正方体的展开图的是（ ）BC D10A 、B 、C 表示的数依次是（ ）（A ）235、、π-- (B)235、、π- （C ）π、、235- (D)235-、、π 二、填空题（每小题3分，共18分）11．正方体与长方体的相同点是_________________，不同点是_______________。
12．点动成_____，线动成_____，_____动成体。
比如：（1）圆规在纸上划过会留下一个封闭的痕迹，这种现象说明_________。
（2）冬天环卫工人使用下部是长方形的木锨推雪时，木锨过处，雪就没了，这种现象说明________。
（3）一个人手里拿着一个绑在一根棍上的半圆面，当这个人把这个半圆面绕着这根棍飞快地旋转起来时就会看到一个球，这种现象说明______________。
13.谜语：正看三条边，侧看三条边，上看圆圈圈，就是没直边。

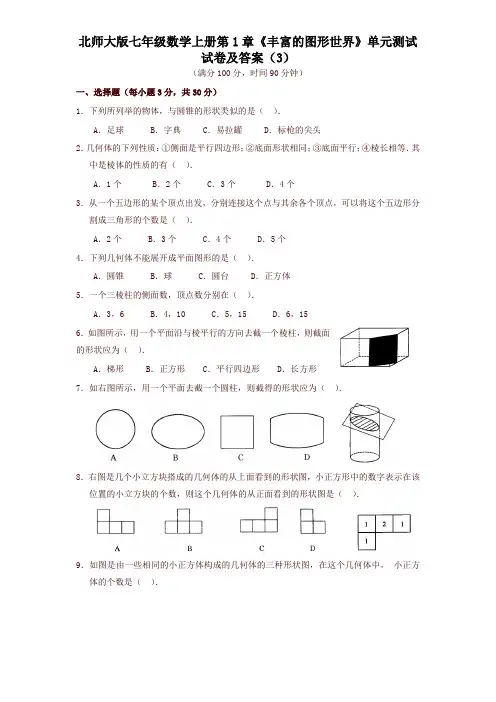

最新北师大版七年级数学上册第1章《丰富的图形世界》单元测试试卷及答案(3)
