颚式破碎机的研究毕业设计论文
破碎机结构设计说明书本科生毕业设计论文
破碎机结构设计说明书本科生毕业设计论文第1章绪论1.1 破碎机分类及介绍和反击式破碎机的分类：1.1.1 破碎机的分类及介绍：(1)、按破碎作业的粒度要求分为：粗碎破碎机、中碎破碎机、细碎破碎机。
（2）、按结构和工作原理分为：颚式破碎机、旋回破碎机、圆锥破碎机、锟式破碎机、锤式破碎机、反击式破碎机。
颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。
其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。
它的破碎动作是间歇进行的。
这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。
到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。
常用的颚式破碎机有双肘板的和单肘板的两种。
前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。
另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。
但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。
有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。
这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。
旋回破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。
装有破碎锥的主轴的上端支承在横粱中部的衬套内，其下端则置于轴套的偏心孔中。
轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。
到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。
旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴座落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。
复摆颚式破碎机(800×1060)设计讲解
河北建筑工程学院本科毕业设计（论文）学科专业机械设计制造及其自动化班级机101姓名指导教师肖溪马轶群摘要目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。
复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
本设计需求参数为进料口尺寸：800×1060mm；最大进料粒度：640mm；处理能力：85～143m³/h；偏心轴转速：250r/min；排料口调整范围：100～200mm；电动机功率：90KW。
设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE800×1060的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。
此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。
关键词：复摆颚式破碎机带传动飞轮磨损ABSTRACTCurrently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll pared with fine impact crusher ，SBM（swinging jaw break machine）´s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.This design is done for：the feeding port size is 800 x 1060mm; Maximum feeding granularity is 640mm; Production efficiency is85-143m ³/ h; Eccentric shaft speed is 250r/min; Discharging mouth adjustment range 100mm to 200mm; Motor power is90KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE800 x 1060 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.KEY WORDS：Jaw crusher Belt drive Flywheel Wear目录第1章绪论 (1)1.1引言 (1)1.2复摆颚式破碎机的特点 (3)1.3国内外颚式破碎机的发展及现状 (5)第2章总体设计 (8)2.1复摆鄂式破碎机的基本结构 (8)2.2复摆鄂式破碎机的工作原理 (10)第3章主要参数的确定 (12)3.1已知参数 (12)3.2部分结构参数的确定 (12)3.3动鄂的摆动次数 (14)3.4电动机的选择 (15)3.5四连杆机构各杆长度的确定 (16)3.6最大破碎力 (17)3.7各部件受力分析 (17)第4章传动装置的设计 (20)4.1带轮的设计 (20)4.2偏心轴的设计 (25)4.3飞轮的设计 (27)4.4轴承的选择与校核 (29)4.5轴承座的设计 (31)4.6配重的选择 (32)4.7外形尺寸的设计 (33)第5章各基本构件的设计 (35)5.1动鄂的设计 (35)5.2齿板的设计 (38)5.3推力板的设计 (40)5.4调整装置的设计 (41)5.5破碎腔型的形状 (43)5.6机架的设计 (44)第6章复摆鄂式破碎机的安装 (47)6.1破碎机的安装 (47)6.2机架的安装 (47)6.3偏心轴和机架的安装 (48)6.4肘板的安装 (48)6.5动鄂的安装 (49)6.6齿板的安装 (49)第7章颚式破碎机的磨损 (50)7.1齿板的磨损分析 (50)7.2颚板磨损机制 (51)7.3颚板材质的选择 (52)第8章破碎机出口扬尘的解决和噪声防治 (54)8.1破碎机出口扬尘的解决 (54)8.2破碎机的噪声危害及防治途径 (55)第9章颚式破碎机的使用 (56)9.1颚式破碎机的操作 (56)9.2颚式破碎机的维护与保养 (57)总结 (59)鸣谢 (60)参考文献 (61)河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群1河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群2河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群3河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群4河北建筑工程学院毕业设计计算书指导教师：肖溪马轶群52-2 复摆颚式破碎机的机构简图四杆机构中AB 曲柄为破碎机偏心轴，杆为破碎机动颚，CD 摇杆为破碎机肘板，可计算出复摆颚式破碎机的自由度为)33(240)l h P P +=⨯-⨯+== 327.57图3-2 四连杆机构图以上所求结果均符合要求，因此可以选取作为复摆25/）m故带速合适。
鄂式破碎机毕业设计说明书摘要修改版
摘要从破碎机的现状来看，国内产品的机重高于国外，而且颚式破碎机的设计目前仍偏重于经验方法。
随着计算方法与计算机技术的发展，在满足强度、刚度以及安全性能的前提下，对动颚结构设计进行优化，以减轻机重是一个可行的解决方案。
从动颚水平位移的仿真结果可以看出动颚的水平行程较大，这样有利于破碎物料。
沿动颚运动轨迹的运动方向有促进排料作用，所以在一定的程度上可以保证破碎机的生产效率。
从动颚竖直位移仿真结果中也可以看出垂直的行程较大，从而导致衬板磨损较快，降低衬板的使用寿命，故复摆颚式破碎机一般用于中小型机型。
但随着耐磨材料的不断发展，衬板耐磨性的提高，这种机型也逐渐向大型化方向发展。
我的设计中主要研究复摆颚式破碎机的运动分析、V带的选择，鄂板、齿板磨损的分析，各种工作参数的选择，工作机构的优化。
重点研究传动的设计和系统的优化。
关键词: 复摆鄂式破碎机传动磨损AbstractThe domestic use jaw type breaker type are very many, But common traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history, And consummates and the improvement unceasingly after the people long-term practice, Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Jaw-fashioned Crusher to have the very vital significance. This graduation project mainly is for meets the production need: Feed head size: ()mm 1200900⨯ ; Discharge hole size: ()mm 200~100; Feeding block greatest size: ()mm 750 ; Output: h t /300~150.Mainly studies the duplicate pendulum Jaw-fashioned Crusher the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Key research transmission design and system optimization.KeyWords ：Jaw-fashioned Crusher Transmission Abrasion目录摘要 (I)Abstract (II)1 绪论 (1)1.1研究的目的和意义 (1)1.2特点和现状与发展 (3)1.2.1复摆鄂式破碎机的特点 (3)1.2.2 复摆鄂式破碎机的现状与发展 (5)1.3国内外复摆鄂式破碎机的进展 (8)2 总体设计过程 (10)2.1基本结构和工作原理 (10)2.1.1基本结构： (10)2.1.2工作原理 (10)2.2主要参数 (12)2.2.1钳角α (12)2.2.2 动颚水平行程Y S (13)2.2.3传动角γ (13)2.2.4偏心距E (13)2.3电动机的选择 (13)2.4电动机的容量 (14)2.5选择电动机的型号 (14)2.6 V带的传动 (15)2.7技术性能参数 (18)2.8复摆颚式破碎机的动鄂的工作过程分析 (18)2.9偏心轴的改进 (19)2.9.1改进前状况 (20)2.9.2修复及改进措施 (21)2.9.3改进效果 (22)3 磨损 (23)3.1复摆鄂式破碎机齿板磨损的分析 (23)3.2 颚板磨损机制 (25)3.3对鄂板材质的选择 (26)4 部分零件上的公差和配合 (27)4.1配合的选择 (27)4.1.1 配合的类别的选择 (27)4.1.2配合的种类的选择 (27)4.2一般公差的选取 (27)4.3形位公差 (28)4.3.1形位公差项目的选择 (28)4.3.2公差原则的选择 (28)4.3.3形位公差值的选择或确定 (28)结论 (31)致谢 (32)参考文献 (33)附录A设计图纸清单 (34)1 绪论1.1研究的目的和意义从第一台鄂式破碎机问世以来，至今已有140余年的历史。
机械毕业设计672复摆颚式破碎机(600×750)设计
调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。
5.飞轮
颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。
6.润滑装置
偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。
复摆鄂式破碎机的破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。
我国自50年代生产颚式破碎机以来，在破碎机设计方面经历了模拟，仿制、图解法设计阶段，目前正向计算机辅助设计阶段过渡。生产制造的颚式破碎机越来越大、性能越来越好，品种越来越多，并在国际上占有一定的市场。我国曾以前苏联颚式破碎机标准TOCT7084-80为依据，制定了颚式破碎机国标送审稿，对颚式破碎机的设计、制造和使用提出了更高的要求。1990年，由中国矿山机械质量监督检测中心，对国内主要厂家制造的中小型颚式破碎机的技术性能进行了检测，只有若干颚式破碎机达到TOCT7084-80和国标送审稿中规定的指标。因此全面总结颚式破碎机在设计、使用和测试方面的经验，积累合适我国破碎机结构特点的实验数据和数据，建立破碎机最优化设计的理论与方法并使之推广普及是提高我国颚式破碎机技术性能，赶超国际先进水平的关键。

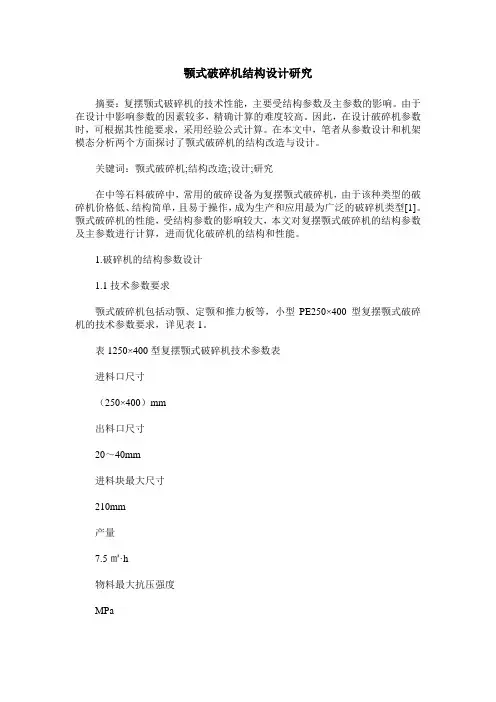

颚式破碎机结构设计研究
颚式破碎机结构设计研究摘要：复摆颚式破碎机的技术性能，主要受结构参数及主参数的影响。
由于在设计中影响参数的因素较多，精确计算的难度较高。
因此，在设计破碎机参数时，可根据其性能要求，采用经验公式计算。
在本文中，笔者从参数设计和机架模态分析两个方面探讨了颚式破碎机的结构改造与设计。
关键词：颚式破碎机;结构改造;设计;研究在中等石料破碎中，常用的破碎设备为复摆颚式破碎机，由于该种类型的破碎机价格低、结构简单，且易于操作，成为生产和应用最为广泛的破碎机类型[1]。
颚式破碎机的性能，受结构参数的影响较大，本文对复摆颚式破碎机的结构参数及主参数进行计算，进而优化破碎机的结构和性能。
1.破碎机的结构参数设计1.1技术参数要求颚式破碎机包括动颚、定颚和推力板等，小型PE250×400型复摆颚式破碎机的技术参数要求，详见表1。
表1250×400型复摆颚式破碎机技术参数表进料口尺寸（250×400）mm出料口尺寸20～40mm进料块最大尺寸210mm产量7.5㎡·h物料最大抗压强度MPa1.2破碎机的结构参数设计分析（1）啮角α。
定颚与动颚之间的夹角称之为啮角，主要受物料粒度大小、形状和性质等影响，对破碎机的生产效率、破碎腔敢赌均有直接性影响[2]。
如啮角较小，可提升生产率，在如果破碎比一定，则会增加破碎腔的高度。
如啮角过大，虽然破碎腔高度降低，但进料口的物料无法被颚齿板夹住，生产率无法保证。
在物料被夹持时，x、y两个方向分力之和为0，计算公式为：Tanα=2f/（1-f2）其中，f表示动颚齿板与物料之间的摩擦系数，f为0.3。
在实际的生产中，该角度值一般取理论值的65%，因此破碎机的啮角α为22°。
（2）动颚水平形成Sx。
破碎机动颚的水平行程，对生产效率也具有一定的影响。
一般而言，行程小则效率低，行程大则生产效率高。
但如果排料口水平行程过大，物料可能堆积在排料口，损坏过载保护部件[3]。
简摆颚式破碎机毕业设计-开题报告
毕业设计（论文）开题报告题目简摆腭式破碎机设计专业名称班级学号学生姓名指导教师填表日期说明开题报告应结合自己课题而作，一般包括：课题依据及课题的意义、国内外研究概况及发展趋势（含文献综述）、研究内容及实验方案、目标、主要特色及工作进度、参考文献等内容。
以下填写内容各专业可根据具体情况适当修改但每个专业填写内容应保持一致。
一、选题的依据及意义：随着我国经济的持续发展，我国的钢铁工业和矿业得到了快速的发展，各种金属，非金属，化工矿物等物料的社会需求量和生产规模的日益扩大，需要破碎的物料量迅速增加，因此，破碎机的需求也越来越大，各种规格破碎机的开发与发展，与建筑，高等级公路，桥梁，水坝和矿业的发展息息相关，它的使用范围也越来越广.颚式破碎机是矿山生产、建设用料加工及聚合化工生产的主要设备之一，被广泛地应用于各种金属与非金属矿山、化工矿物以及水泥、建材等物料的生产加工中。
近年来，随着矿山生产和建材加工中一些新理论的提出，用户希望散体矿石能够在破碎阶段尽可能地得到粒度更细、块度更好的产品。
此外，随着全球矿产贫化现象的出现，在保持或增加各种金属与非金属矿产量的前提下，要求处理的原矿量就大大增加，这对破碎设备提出更高的要求，也面临更大的挑战。
无疑，现行落后的颚式破碎机不能承担新时期的生产任务，必须开发高性能、低能耗的新型颚式破碎机。
总结在腭式破碎机设计、使用和测试方面的经验，积累适合我国破碎机结构特点的试验资料和数据，建立破碎机最优化设计的理念与方法并使之推广普及，提高我国腭式破碎机技术性能，赶超国际先进水平。
二、国内外研究概况及展趋势（含文献综述）：我国自50年代生产腭式破碎机以来，在破碎机设计方面经历了类比、仿制、图解法设计阶段，目前正向计算机辅助设计阶段过渡。
生产制造的腭式破碎机越来越大、性能越来越好、品种越来越多，并在国际上占有一定的市场。
我国曾以前以苏联腭式破碎机标准TOCT 7084-80为依据，制定腭式破碎机国际送审稿，并对腭式破碎机的设计、制造和使用提出了更高的要求。
颚式破碎机的设计
组成.连杆支承在偏心轴上,偏心轴在原动机的驱动下随大皮带轮 7 一起转动,推动连杆
上下运动.再带动前后肘板上下摆动,从而使可动颚板产生张绕动颚轴的摆动,完成对岩石的 破碎.
在实际结构中,固定颚板和可动颚板都衬有耐磨性好的高锰钢制成的破碎板.为提高破 碎效果,两破碎板的表面均铸有纵向齿纹.且凹凸相对,这样对岩石除产生挤压作用外,还有 劈裂,弯曲作用.
图 2-3 是复杂摆动颚式破碎机的外形结构图.该机比简单摆动颚式破碎机简单.可动板 1 直接悬挂在偏心轴 2 上,省掉了连杆和前肘板,可动颚板下部直接由肘板 3 支撑到机架上.在 原动机 4 的驱动下,偏心轴按逆时针方向旋转,从而带动可动颚板作复杂摆动.由于可动颚板 直接悬挂在偏心轴上,故可动颚板上部水平行程较大,正好满足破碎腔上部多为大块岩石,需 要较大压缩量的要求,且可动颚板向下运动时有促进排矿的作用.因此,复杂摆动颚式破碎机 的生产率比简单摆动颚式破碎机高 30%左右;当产量相同时,机器重量约轻 20~30%.所以,前 者多制成中小型机器,用于中硬岩石破碎;后者多制成大型机器,用于坚硬岩石的粗碎.
在颚式破碎机的发展中,根据可动颚板运动轨迹的不同,颚式破碎机分为简单摆动颚式 破碎机和复杂摆动破碎机.所谓简单摆动,是指可动颚板的运动轨迹是一般简单的圆弧;所谓 复杂摆动,是指可动颚板在纵向断面内的运动轨迹处处不同,其上部近似为圆形,下部为椭圆 开.后者运动轨迹较前者复杂,简摆颚式破碎机主要用于对物料的粗碎,具有破碎力大,适应 性强等特点,但其结构比较复杂,生产能力相对较低.复摆颚式破碎机用于对物料的中,细碎, 具有结构简单,生产能力较高,对物料挤压和磨削作用较好,破碎产品质量高等特点,但衬板 易磨损.
毕业设计：颚式破碎机的结构和电气部分设计(终稿)
颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。
它具有构造简单、工作可靠、制造容易、维修方便等特点。
所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。
它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。
颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。
如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。
在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。
近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。
同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。
因而就使破碎机朝着大型、高生产率的方向发展。
目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×2000mm。
关键词：粉碎，颚式破碎机，破碎。
AbstractThe structure of jaw type crusher has been being perfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～2 m. At the same time, the grade of mining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of compound pendulum is 1500 mm×2000mm.Key word: Crush , the jaw type breaker , broken.目录前言 (4)第1章设计任务及要求 (5)§1.1 设计条件 (5)§1.2 设计内容 (5)§1.3 设计关键 (5)§1.4 设计要求 (6)第2章颚式破碎机参数的选择和计算 (7)§2.1 颚式破碎机的结构及运转 (7)§2.2 结构参数的选择与计算 (7)第3章主要零部件结构尺寸的计算与选择 (13)§3.1 电动机功率的计算与选择 (13)§3.2 皮带及带轮的设计 (15)§3.3 初定偏心轴的直径及跨距 (17)§3.4 轴承的选择及验算 (18)§3.5 平键的选择及校核 (20)§3.6 其他构件尺寸的确定 (21)第4章主要零部件的形状与结构 (24)§4.1 破碎腔的形状 (24)§4.2 动颚及齿板结构分析 (25)§4.3 肘板（推力板） (27)§4.4 调整装置 (29)§4.5 保险装置 (30)§4.6 机架结构 (31)第5章电器启动与关闭 (33)结论 (34)参考文献 (35)致谢 (36)前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要颚式破碎机俗称颚破，由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。
广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。
被破碎物料的最高抗压强度为320MPa，颚式破碎机的动颚直接悬挂在偏心轴上。
由于动颚是偏心直接带动的，所以活动颚板可以同时做垂直和水平的复杂摆动，颚式破碎机对石块不但能起到压碎和劈碎的作用，还能起到碾碎的作用。
随着科技的发展，矿石业的需求也大大增加，各种不同型号的颚式破碎机的设计显得尤为重要。
本毕业设计主要是对950 1250（进料口尺寸（宽×长））的颚式破碎机进行设计，对破碎机上面的各个零件进行拆分，画出各个零件的零件图，然后画出其装配图。
计算并确定了颚式破碎机的主要参数及其主要结构的设计，设计内容主要包括了颚式破碎机的动颚，偏心轴，皮带轮，前墙，侧墙，法兰，端盖，等一些重要部件，另外对颚式破碎机的工作原理及特点和主要部件作了介绍，同时对机器参数（主轴转速，生产能力，破碎力及功率等）作了计算以及对偏心轴作了设计。
此外，还简单介绍了破碎的意义和破碎工艺，颚式破碎机的操作及维修等等。
关键词：颚式破碎机动颚破碎偏心轴AbstractJaw crusher is commonly known as the broken jaw, by moving jaw and quiet jaw two jaw plate component crushing cavity, Simulate the movement of animals to complete two jaw crusher material crushing operation, Widely used in mining, building materials, smelting broken highway, railway, water conservancy and chemical industry, all kinds of ores and bulk materials. The highest compressive strength of broken material is 320MPa, jaw crusher’s jaw hang directly on the eccentric shaft. The movable jaw is eccentric driven directly, so the movable jaw plate can do complex swing vertically and horizontally at the same time, jaw crusher of the stone can not only play the role of crushing and breaking, but also play the role of ground. With the development of science and technology, ore industry demand also increases greatly, various types of jaw crusher design is particularly important.This graduation design is mainly to the 950x1250 (inlet size (width * length)) jaw crusher’s design,Split parts of the crusher above, draw all parts drawings, then draw the assembly drawing. Calculation the design of main parameters of jaw crusher and its main structure, the design content mainly includes jaw crusher jaw, eccentric shaft, a belt pulley, a front wall, a side wall, flange, end cover, and other important components, In addition,main parts ‘s working principle and characteristics of jaw crusher is introduced, At the same time on the machine parameters (spindle speed, production capacity, crushing force and power) were calculated and the eccentric shaft made the design. In addition, also introduce the significance and crushing process of crusher, jaw crusher operation and maintenance etc......Key word: Jaw crusher,jaw,crusher,eccentric shaft目录摘要 (1)1 绪论 (1)1.1课题背景及研究意义 (1)1.2 国内外研究现状 (2)1.3 颚式破碎机的工作原理 (3)1.4 颚式破碎机的基本结构 (7)1.5 本章小结 (8)2 颚式破碎机主要参数的选取及计算 (9)2.1颚式破碎机的结构及安装 (9)2.2基本参数的选取与计算 (9) (9) (10) (11) (12) (12) (12) (13) (13) (14) (14) (14)传动角 (15) (16)2.3 主要参数的计算 (16) (16)2.3.2 生产能力Q (17) (17) (18) (18)2.4 本章小结 (7)3 颚式破碎机主要结构的设计 (20)3.1 飞轮的设计 (20)3.2 偏心轴主要尺寸的确定 (20) (20) (22) (22)3.3 动颚体设计 (22) (24)3.4齿板的设计 (24)3.5 肘板（推力板） (25) (26)3.6 机架结构 (26)4 颚式破碎机的主要零部件校核 (28)4.1 偏心轴的校核 (28)4.2 肘板的强度校核 (29)5 颚式破碎机部分零件上的公差和配合 (30)5.1 配合的选择 (30) (30)5.2一般公差的选取 (30)5.3形位公差 (30)结论 (33)致谢 (34)参考文献 (35)附录A:英文资料 (36)附录B:中文翻译 (47)1 绪论1.1 课题背景及研究意义随着当代社会经济的迅速发展，各种金属、非金属矿等物料的社会需求规模日益扩大，需要破磨的物料量迅速增加。
90年代以来，全世界每年经磨破的物料量达到100亿吨以上。
我国脆性物料年产量己达到约15亿吨，这些物料绝大部分都要经过破磨，可见破碎和粉磨工程在国民经济中发挥着巨大的作用。
破碎机是冶金、矿山、化工、电力、陶瓷、水泥、建筑和筑路等工业部门广泛应用的重要设备。
随着我国基本建设快速发展，破碎机用量、产量逐年增加，国内破碎机行业逐渐兴旺发达。
到2006年全国矿石采掘总量超过60亿吨，不难想象，将这些矿石粉碎所消费的能量是何等庞大。
然而现在国内好多破碎机使用厂家都是从国外进口的，国内生产的破碎机质量还跟不上其发展使用的要求和速度，所以如何提高破碎机的研发质量，缩短设计周期，降低研发成本，借助计算机作为新的设计工具来进行破碎机的研发，逐步取缔外国进口的破碎机，使我国能在破碎机行业掌握先进技术，从而为推动工业发展做出贡献。
颚式破碎机于1858年由美国人埃里．布雷克(El．Blake)发明并取得专利。
19世纪40年代，北美的采金热潮对颚式破碎机发展有很大的促进作用。
19世纪中叶，多种类型的颚式破碎机研制出来并获得了广泛的应用。
上个世纪末，全世界已有70多种不同结构的颚式破碎机取得了专利权。
颚式破碎机结构简单，工作时安全可靠，其加工出来的石料可以满足工程上的各种应用，因此，颚式破碎机被广泛的应用在工业生产中，为了分离有用的矿物，矿石破碎分为粗碎，中碎和细碎。
颚式破碎机又叫老虎口，适用于破碎硬的和中硬的物料。
当物料加入到颚式破碎机破碎腔中（由固定颚板和可动颚板组成的空间），由于动颚板作周期性往复摆动，当动颚板靠近固定颚板时，物料受到挤压、劈裂和折断的作用而破碎。
当动颚板离开固定颚板时，已碎到小于排矿口的物料，靠其自重从下部排矿口排出。
位于破碎腔上还未完全破碎的物料，也随之下落到破碎腔下部，再次受到颚板的挤压、劈裂和折断的作用而继续破碎。
颚式破碎机俗称颚破，由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。
广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。
被破碎物料的最高抗压强度为320MPa，颚式破碎机的动颚直接悬挂在偏心轴上。
由于动颚是偏心直接带动的，所以活动颚板可以同时做垂直和水平的复杂摆动，颚式破碎机对石块不但能起到压碎和劈碎的作用，还能起到碾碎的作用。
我国是一个矿石资源丰富的国家之一，而矿石业是我国重要基础产业之一，对我国基础设施建设，具有举足轻重的作用。
我国碎石生产企业分布广泛，几乎在全国的各个地方都有，现场的作业人员部分对安全知识及能力相对缺乏，没有相应的破碎技术资料，存在不同程度的掏采破碎作业，甚至有的地方使用最传统的破碎方法，那就是爆破，其爆破器材的管理相当不规范，而且严重的影响了环境的发展，极易引起泥石流等事故。
所以矿石的破碎应该采用科学合理的方法，不仅可以降低投资的成本，提高安全度，而且也能够推动环境的可持续发展。
随着我国经济体制改革和对外开放的深化，突飞猛进的经济促进了矿石业的迅速发展，尤其是中小型采石业对矿石的破碎，更以前所未有的速度蓬勃发展，为交通业、建筑业、旅游业的发展，安排农村剩余劳动力就业、促进和保持稳定做出了巨大的贡献。
1.2 国内外研究现状国内颚式破碎机制造厂家技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。
颚式破碎机机架占整机质量的比例很大（铸造机架占50%，焊接机架占30%）。
国内对中小型颚式破碎机进行了大量研究，出现了负支撑、零悬挂、负悬挂、回转式、双腔和双动颚式破碎机，并利用计算机对结构进行优化设计，颚式破碎机的结构日趋完善。
