8 中厚板平面形状控制汇总
板形控制讲解学习
板形控制讲解学习板形控制四、板形控制板形包括带钢的板廓和带钢的平坦度。
板廓即带钢的凸度和楔形，表示带钢的横向厚度差用凸度和楔形表示。
平坦度包括带钢平直度、不对称度；带钢的浪形，用纵向带钢的延伸差值表示或用带钢的浪形高度表示；平直度表示带钢的综合对称浪形，不对称度表示带钢的不对称浪形。
带钢板形分类：1）理想板形是平坦的，内应力沿带钢宽度向上均匀分布；2）潜在板形是带钢内应力沿带钢宽度方向上不均匀分布，但其内部应力足以抵制带钢平直度的改变，当内应力释放后，带钢板形就会发生不规则的改变；3）表观板形是带钢内应力沿宽度方向上不均匀分布，同时其内部应力不足以抵制带钢平直度的改变，导致局部区域发生了翘曲变形。
1、影响板形的因素1.1 影响板形的因素很多、很复杂，主要有以下几方面：力学条件：带钢沿宽度方向的轧制压力、弯辊力、辊间接触压力几何条件：原始辊型、负荷辊型、热膨胀辊型、磨损辊型来料条件：来料板廓、轧件钢种特性、轧件厚度、轧件宽度、轧件温度、轧件长度等。
1.2 轧制过程中带钢的板形取决于负载下轧辊的凸度、金属的流动和带钢的原始板形：轧辊的空载凸度=轧辊原始辊型+轧辊热态凸度+轧辊磨损凸度轧辊的负载凸度=轧辊空载凸度+轧辊挠度+轧辊弹性压扁以上因素决定了轧机的辊缝形状，轧机的辊缝形状影响着带钢的板形，构成了板形数学模型的主要参数和控制因素。
通过制定原始辊型制度，控制弯辊和窜辊，来改善带钢的凸度和平直度。
1.3 板形不良的产生机理如果带钢的入口凸度和入口厚度的比值与带钢的出口凸度和出口厚度的比值相等，则轧出的带钢是平直的，带钢的平直度为零，即：当入口比值与出口比值不相等时，带钢边部纤维与中部纤维的延伸长度不相等，纤维间产生内应力；内应力在一定的范围内，只发生弹性变形；当纤维之间的内应力超出弹性范围，则纤维之间会产生塑性变形，产生中间浪或两边浪，造成板形不良。
板形控制就是消除带钢纤维内应力或控制在弹性范围内，使带钢的纵向纤维内应力值趋近于零，从而得到良好的凸度和平直度。
《板形控制方法》课件
当轧制力增大时，轧机的弹塑性 变形程度增加，轧材的延伸率增 大，从而使得板材的横向厚度差 减小，板形趋向于平坦。
重要因素
•·
然而，过大的轧制力可能导致轧 机负荷过大，影响轧机的稳定性 和寿命，同时也会使得轧材表面 粗糙度增加，影响产品质量。
轧制温度对板形的影响
关键因素
同时，轧材温度的均匀性也会影响板形 的质量。温度不均匀会导致轧材的变形 不均匀，进一步影响板形的平整度。
当轧材温度升高时，其变形抗力减小， 轧机的功率消耗降低，有利于提高轧机 的生产效率。
轧制温度是影响板形的关键因素之一。 在轧制过程中，轧材的温度变化会影响 其变形抗力和轧机的功率消耗。
•·
轧制速度对板形的影响
间接影响
轧制速度对板形的影
•·
响是间接的，主要通
过影响轧机的振动特
性和轧材的变形过程
来影响板形。
02
板形是衡量板带材质量的一项重 要指标，对于后续加工和使用具 有重要影响。
板形的重要性
良好的板形可以提高板带材的平直度 、表面质量和整体性能，从而满足各 种加工和使用的需求。
不良的板形会导致板带材出现波浪、 翘曲、瓢曲等缺陷，影响其使用性能 和外观质量。
板形控制技术的发展历程
1
早期的板形控制技术主要依靠经验和实践，通过 调整轧机参数和操作技巧来控制板形。
详细描述
通过机器学习和人工智能技术，可以对板形控制过程中的数据进行实时分析和处理，实 现更加精准和智能的控制效果。同时，利用深度学习等技术，可以对板形控制算法进行
优化和改进，进一步提高控制精度和效率。
多目标优化与协同控制在板形控制中的研究
总结词
多目标优化和协同控制是当前控制领域 研究的热点问题，将其应用于板形控制 中具有重要的意义。
轧钢机的弹性变形、轧件厚度及板形控制
由于在弹跳曲线的开始 段，轧制力与机座的弹跳
量之间存在非线性关系，这与上式中表示的线性关系显然是 不符合的。为解决这一问题，下面引入《人工零位》的概念。 其核心是将压靠力为P0时的辊缝开度-S为零点，称之为清零。 在压靠时，其弹跳量实际是负值，曲线在垂直轴的左方。
在位置反馈回路中设置了位置传感器1和位置比较器9。当位置传感器 1测得压下装置行程S后，将S值输入位置比较器9；给定的压下装置 行程S0 比较后，输出压下装置行程波动值δS 。
其物理意义为单位板厚变化所对应的轧制力变化。 当厚度变化为零时，这时当量刚度K为∞。以下用弹跳 方程来分析实现这一过程的原理。
弹跳方程： h=S0 +P/C-----5.3 方程两边取增量（微分）得：
18
h
S0
P C
5.48
考虑到辊缝的调整轧量制与力的变化相 : 反
P h C S0 5.49
引入辊缝调节系数 :
20
辊缝调节系数α与机座控制刚度K及板厚控制的关 系曲线
• α=1，K=∞ 全补偿
• α>0 ∞>K>C 硬特性 （部份补偿）
• α=0，K=C 恒原始辊 缝控制 不补偿
• 0>α>-∞，C>K>0， 软特性（反方向部份 补偿）
• α= - ∞ ，K=0，△P =0 恒压力控制（反 方向全补偿）
21
轧钢机的弹性变形、轧件厚度及板形控制
• 轧辊的弯曲变形：产生轧件的横向厚差，影响 板形。
由于在轧制过程中，轧制力P总是会波动的， 所以产生的工作机座的弹性变形 f 也是变化的。 为了维持板厚不变，必须对此进行补偿。补偿的 方法是在轧制过程中控制压下量，改变轧机的空 载辊缝值；具体采用的自动控制系统称之为自动 板厚控制系统简称为AGC系统（Automatic Gauge Control）。
3 中厚板轧制操作
一、填空题1. 3.1轧制是中厚板生产的钢板成形阶段。
中厚板的轧制可分为除鳞、粗轧、精轧三个阶段。
2. 3.1除鳞是将在加热时生成的氧化铁皮（初生氧化铁皮）去除干净，以免压入钢板表面形成表面缺陷。
3. 3.1初生氧化铁皮要在轧制开始阶段去除，因为这时氧化铁皮尚未压入钢中，易于去除，同时清除面积少。
4. 3.1初生氧化铁皮要在轧制开始阶段去除，因为这时氧化铁皮尚未压入钢中，易于去除，同时清除面积少。
5. 3.1为了去除轧制过程中生成的次生氧化铁皮，在轧机前后都需要安装高压水喷头。
在粗轧、精轧过程中都要对轧件喷几次高压水。
6. 3.1中厚板轧机现在普遍采用高压水除鳞箱清除初生氧化铁皮，喷口压力一般在15～20MPa以上，对合金钢板因氧化铁皮与钢板间结合较牢，要求高压水压力取高值。
7. 3.1高压水除鳞主要经历了以下几个效应的联合作用：冷却效应、破裂效应、爆破效应、冲刷效应。
8. 3.2中厚板粗轧阶段的主要任务是将板坯或扁锭展宽到所需要的宽度并进行大压缩延伸。
9. 3.2中厚板的轧制策略有5种，主要是纵-横-纵策略、横-纵策略、纵-横策略、全纵策略、全横策略。
10. 3.2综合轧制法即横轧—纵轧法。
11. 3.2所谓纵轧就是钢板的延伸方向与原料纵轴方向相一致的轧制方法。
12. 3.2所谓横轧即是钢板的延伸方向与原料的纵轴方向相垂直的轧制方法。
13. 3.2精轧阶段的主要任务是质量控制，包括厚度、板形、表面质量、性能控制。
14. 3.3四辊轧机轧制中厚板采用的轧制阶段一般包括三个：成形轧制阶段、展宽轧制阶段、延伸轧制阶段。
15. 3.3轧制策略的好坏直接影响最终产品的平面形状和成材率，同时还影响到轧制节奏。
16. 3.3展宽阶段的作用很明显就是为了满足成品宽度的要求，将成形后的轧件在宽度或长度方向上得到展宽，直至获得成品钢板的毛边宽度为止。
17. 3.3比较成功的平面形状控制法有MAS轧制法、狗骨轧制法和差厚展宽轧制法。

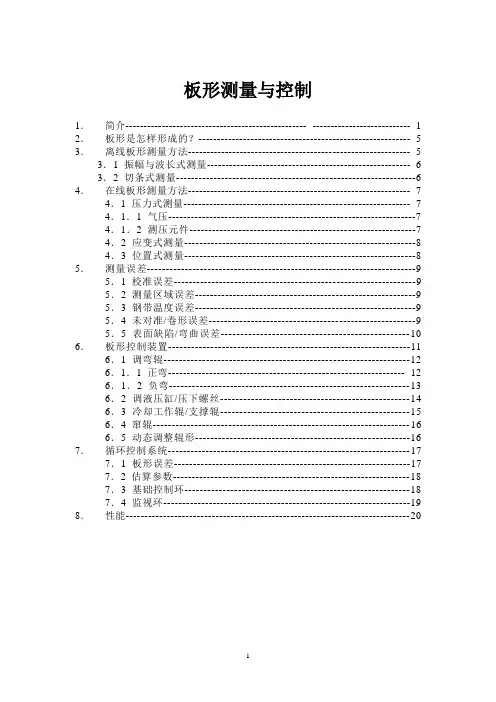

板形测量与控制
板形测量与控制1．简介-------------------------------------------------- --------------------------- 1 2．板形是怎样形成的？--------------------------------------------------------- 5 3．离线板形测量方法------------------------------------------------------------ 5 3．1 振幅与波长式测量------------------------------------------------------- 6 3．2 切条式测量----------------------------------------------------------------6 4．在线板形测量方法------------------------------------------------------------ 7 4．1 压力式测量------------------------------------------------------------- 7 4．1．1 气压------------------------------------------------------------------7 4．1．2 测压元件------------------------------------------------------------7 4．2 应变式测量-------------------------------------------------------------8 4．3 位置式测量-------------------------------------------------------------8 5．测量误差-----------------------------------------------------------------------9 5．1 校准误差----------------------------------------------------------------9 5．2 测量区域误差----------------------------------------------------------9 5．3 钢带温度误差----------------------------------------------------------9 5．4 未对准/卷形误差------------------------------------------------------9 5．5 表面缺陷/弯曲误差------------------------------------------------10 6．板形控制装置---------------------------------------------------------------11 6．1 调弯辊----------------------------------------------------------------12 6．1．1正弯--------------------------------------------------------------- 12 6．1．2 负弯---------------------------------------------------------------13 6．2 调液压缸/压下螺丝-------------------------------------------------14 6．3 冷却工作辊/支撑辊-------------------------------------------------15 6．4 窜辊--------------------------------------------------------------------16 6．5 动态调整辊形--------------------------------------------------------16 7．循环控制系统----------------------------------------------------------------17 7．1 板形误差--------------------------------------------------------------17 7．2估算参数---------------------------------------------------------------18 7．3 基础控制环-----------------------------------------------------------18 7．4 监视环-----------------------------------------------------------------19 8．性能----------------------------------------------------------------------------20图表列单图 1 板形缺陷的种类-------------------------------------------------------1 图 2 钢带张力，应力和应变图-------------------------------------------2 图 3 板形形成图------------------------------------------------------------ 3 图 4 板，带形比较图------------------------------------------------------4 图 5 板，浪形比较图------------------------------------------------------5 图 6 切片式板形测量图---------------------------------------------------6 图7 空气轴承式测量板形图---------------------------------------------7 图8 StrainWeb 转子图-----------------------------------------------------8 图9 Planicim辊筒横截面图----------------------------------------------8 图10 常用调节器控制板形图-------------------------------------------11 图11 正弯误差图----------------------------------------------------------12 图12 负弯误差图----------------------------------------------------------13 图13 弯辊系统图----------------------------------------------------------14 图14 正操作误差图-------------------------------------------------------14 图15 负操作误差----------------------------------------------------------15 图16 正负峰间幅值误差-------------------------------------------------201．简介在轧制薄板时，产品的综合理想状态应该是厚度，宽度均匀，平直度好，没有内应力，如果这些能够实现，那么会使产品强度增加，更容易加工。
板形控制
（5）PC轧机 PC轧机
80年代初，德国率先将交叉轧制用于轧钢生产。而后， 80年代初，德国率先将交叉轧制用于轧钢生产。而后， 日本的三菱重工和新日铁共同研制开发了对辊交叉轧机。 与其它类型轧机相比，PC轧机凸度控制范围大，控制精 与其它类型轧机相比，PC轧机凸度控制范围大，控制精 度高，具有有效的边部减薄控制能力，可实现大压下轧制， 提高轧制能力，轧辊原始辊型曲线简单。
变形抗力模型修正量
温度模型
再计算 轧制力
变形抗力模型
轧制力模型
设定轧 制力 出口厚度
轧制力自学习
实际温度处理
实际温度
弹跳模型
设定辊缝 实际辊缝 轧制力
弹跳模型自学习
实际轧 制力
基础自动化
辊缝设定和轧制力自学习流程图
6.2 辊形自保持性（稳定性）
轧机的各轧辊在运转期内不断发生表面磨损，停机后可 以测得磨损后的轧辊表面轮廓曲线，再与上机前的轧辊初始 辊形曲线相减，就可得到轧辊在服役期内表面上的（中点或 边部点的）相对磨损量分布曲线，称为轧辊磨损曲线或磨损 辊形。 轧辊表面不均匀磨损导致辊缝形状变动和某些板形控制 技术的调控功效变化 。辊缝调节域表明了辊缝的调节柔性， 辊缝横向刚度表明了辊缝在轧制力变动时的稳定性．
LV +∆LV RV LV
带带
平平
(3) 残余应力表示法
σ re
2x = aT + const B
2
式中：B为板宽；x为所研究点距钢板中心的距离； const为二次函数常量；α T为板形参数；σ re为辊缝出口 处点在钢板中发生的残余应力。 由于轧件的厚度与其板凸度有密切关系，所以引入 了比例凸度的概念。比例凸度是指轧件中心凸度与轧件 出口平均厚度的比值，其公式表示为：
普碳板的轧制工艺设计及平面形状控制
1.1 普碳板的特点
普通碳素结构钢板，其中碳在0.25％以下， 锰在1.65％以下。普碳板是钢材中应用最 广泛，产量最大的产品。它的用途，一 是直接用于加工各类产品，另是用来加 工其他钢材制品，如钢管、涂层钢板等。 按轧制方式分为热轧和冷轧两大类。按 用途所需要的质量条件分为般用、拉伸 用、深冲用及结构用等四类。
平均加速度a=40rpm/s，平均减速度b=60rpm/s，采用稳定高速咬入。对3、 4、5道次，咬入速度ny=20rpm；对于6、7、8道次取ny=40rpm；对于9、10、 11道次取ny=60rpm。为减少反转时间，一般采用较低的抛出速度n2， n2=20rpm。
3.3 速度制度
道 次1 /n
△h (mm)
50 28
42 25 20 16 13 11 9 6 5
△h/H %
23.81% 15.38%
30.00% 21.74% 21.05% 20.25% 19.70% 20.00% 19.57% 15.00% 14.29%
3.3 速度制度
在轧制中，由于在横轧道次轧件较短可适当采用匀速稳定轧制，而对于 纵轧道次视情况采用梯形速度制度。但当其最高转速超过所规定的电机转速 时，都应采用梯形速度制度。
原料质量=成品质量/计划成材率 综上可得：坯料尺寸=210mm×1950mm×2570mm
td [60L /D ny2 / 2a n2p / 2b (a b)nd2 / 2ab]/ nd
3.2 压下制度
压下量的分配：由经验，热轧中厚板中咬入角取15°～22°，低速咬入 时取α=20°，则最大压下量为△Hmax=D(1-cosα)=1020×(1-cos20°)=61.51mm。 展宽道次中，为了满足控制轧制的要求，同时利用高温塑性实现大压下，其 压下量的主要限制条件是设备的负荷和产品的质量要求。再在轧制过程中， 前几道次采用大一些压下，最后几道为了保证质量和板形，逐渐减小压下量。
板形与板形控制基础知识
的分布，以达到控制辊型的目的。
控制手段是对沿辊身长度方向的冷却液流量进行分段控制，这种控制 方法见效比较慢（原因是轧辊的热容量比较大），难以满足高速轧制的需
要，只能作为一种其它板形控制的辅助手段。
首钢技师学院
板形与板形控制基础知识
② 液压弯辊控制法。
液压弯辊利用液压缸施加在轧辊辊颈处的压力使轧辊辊身产生一个人为的附
凸辊型
凹辊缝
凹断面
首钢技师学院
板形与板形控制基础知识
⑵ 板形控制的基本原理 设轧制前板带边缘的厚度为h1，轧前板凸度量（或称厚度差）为c1， 轧后板凸度量为c2，所以轧前中间的厚度为h1+ c1，轧制后板带横断面上的 边缘厚度和中间厚度分别为h2和h2+c2 。
h2 h1+ c1 h2+c2 h1
对于普通的四辊轧机，在工 作辊与钢板不接触的部分，受到 支撑辊的悬臂弯曲力的压迫，产 生比较大的附加挠度，其大小与 钢板的宽度成反比，若能根据钢 板的宽度调整支撑辊的有效长度， 就能减小工作辊的附加挠度。
首钢技师学院
板形与板形控制基础知识
HC 轧机具有以下特点： a 具有良好的板凸度和板形控制能力。由于它的中间辊可以轴向移动，
CVC 轧机示意图
PC 轧机示意图
VC 轧机示意图
首钢技师学院
板形与板形控制基础知识
⑶ 板形控制轧机 ① HC轧机 HC 轧机起源于上世纪 70 年代的冷轧带钢，由日立与新日铁联合研制，其基 本思路是：通过改变支撑辊与工作辊的接触状况来改变工作辊的挠度，特别是能有 效的减轻支撑辊与工作辊之间的有害接触，进而改善板型。 结构特点：在支承辊与工作辊之间安装一对可相反轴向移动的中间辊而成为 六辊轧机。
板形控制技术第一章
2021/6/2
9
双边浪
中浪
2021/6/2
两肋浪 单边浪
10
轧件与辊缝
2021/6/2
带钢宽度方向内应力发布
带钢外观
11
2021/6/2
12
2021/6/2
13
➢ 板形表示法 A 相对长度差表示法
将带钢设想成是由若干纵条组成，各窄条之间相互牵 制、相互影响。若带钢沿横向厚度压下不一样，则各窄条 就会相应地发生延伸不均，从而在各窄条之间产生相互作 用的内应力。当该应力足够大时，就会引起带钢的翘曲。
钢中心和接近带钢边部的某点的厚度差表
示断面形状。下面讨论采用这种表示方法
良好板形条件应取何种形式。仍如上图，
设轧前带钢中心和边部的厚度分别为Hc和 He，轧后相应的厚度为hc和he，应有：
2021/6/2
36
2021/6/2
37
2021/6/2
38
1. 4 良好板形的力学条件
2021/6/2
39
2021/6/2
44
2021/6/2
40
边部减薄是辊系变形和带钢金属三维变形共 同造成的:
(1)由于轧制过程中工作辊发生弹性压扁，因 而轧辊在轧件边部的压扁量明显小于在中部 的压扁量,相应地轧件发生边部减薄，见图。
2021/6/2
41
2021/6/2
42
(2) 对于一般的冷轧生产，轧辊原始辊 形采用凹辊形，对应的辊缝为凸辊缝，在 轧制过程中边部金属有较大的延伸趋势, 引起轧件边部厚度发生较大变化。
2021/6/2
20
平直度缺陷形式 a—长度方向瓢曲；b—宽度方向瓢曲；c—纵向波浪；d—马鞍型瓢曲； e—中浪；f—中心波；g—双边浪；h—单边浪；i—近边波；j—镰刀弯
轧制工艺考试试题复习题库
轧制工艺考试试题复习题库一、名字解释1.轧制过程靠旋转的轧辊与轧件之间形成的摩擦力将轧件拖进辊缝之间，并使之受到压缩产生塑性变形的过程。
2.咬入角轧件与轧辊相接触的圆弧所对应的圆心角。
3.轧制变形区轧件承受轧辊作用而发生变形的部分，即实际变形区。
4.接触弧长度轧件与轧辊相接触的圆弧的水平投影长度，也叫咬入弧长度、变形区长度。
5.轧辊弹性压扁轧辊的弹性压缩变形称为轧辊的弹性压扁。
6.稳定轧制条件从轧件前端与轧辊轴心连线间的夹角δ=0开始，合力作用点的位臵固定，合力作用点的中心角φ达到最小值，不再发生变化。
7.极限咬入条件Tx=Nx，处于平衡状态，此时α=β，是自然咬入的极限，称为极限咬入条件。
8.自然咬入条件Tx>Nx，可以实现自然咬入，此时α<β，称为自然咬入条件。
9.自由宽展坯料在轧制过程中，被压下的金属体积其金属质点在横向移动时，具有沿垂直于轧制方向朝两侧自由移动的可能性，此时金属流动除受接触摩擦的影响外，不受其他任何的阻碍和限制，如孔型侧壁、立辊等，结果明确地表现出轧件宽度上线尺寸的增加，这种情况称为自由宽展。
10.强迫宽展坯料在轧制过程中，金属质点横向挪动时，不仅不受任何阻碍，且受有激烈的推进作用，使轧件宽度产生附加的增加，此时产生的宽展称为强迫宽展。
11.限制宽展坯料在轧制过程中，金属质点横向移动时，除受接触摩擦的影响外，还承受孔型侧壁的限制作用，因而破坏了自由流动条件，此时产生的宽展称为限制宽展。
12.前滑现象在轧制过程中，轧件出口速度vh大于轧辊在该处的线速度v，即vhv的征象称为前滑征象。
13.前滑值：轧件出口速度vh与对应点的轧辊圆周速度的线速度之差与轧辊圆周速度的线速度之比值称为前滑值。
14.最小可轧厚度在同一轧机上轧制板带时，跟着轧件变薄，变形抗力在增大，使压下越来越困难。
当厚度薄到某一限度时，不管如何加大压力和反复轧制多少次，也不可能使轧件变薄，这一极限厚度称为最小可轧厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8中厚板平面形状控制8．1中厚板平面形状控制概述8．1．1 中厚板轧制平面形状变化特点由于中厚板生产坯料尺寸范围小而产品尺寸范围大，因此典型的中厚板轧制过程一般都包括成形轧制、展宽轧制和精轧三个阶段，如图8-1所示。
(1)成形轧制阶段：成形轧制也称整形轧制，即沿板坯长度方向(纵向)轧制1～4道次。
目的是消除板坯表面的凹凸不平和由于剪切引起的端部压扁，改善坯料表面条件，使板坯厚度均匀，提高展宽精度，减少展宽轧制时板坯边部桶形的产生。
(2)展宽轧制阶段：板坯经成形轧制后，一般都需要转钢90°进行展宽轧制。
一是使板坯宽度达到钢板毛宽；二是使板坯在纵、横两个方向性能均匀，改善各向异性。
展宽前后轧件宽度之比，称为展宽比，随展宽比不同，一般进行4—8道次展宽轧制。
(3)精轧阶段：精轧是在展宽轧制后，再将板坯转90°，沿板坯原长度方向进行伸长轧制，直至满足成品钢板的厚度、板形和性能要求。
传统平板轧制理论以平面应变条件为基础，认为在宽厚比较大的变形过程中，不发生横向变形。
但在中厚板变形过程中板坯沿轧制方向延伸的同时，宽度方向也发生宽展，这时已不是平面应变条件，而是三维塑性变形条件。
此时，板坯头尾端由于缺少外端的牵制，宽展更加明显，不均匀塑性变形严重。
在板坯厚度较厚的成形和展宽轧制阶段，这种不筠匀变形尤为明显。
成形和展宽轧制后板坯平面形状如图8-2所示。
由图8-2可以看出，成形和展宽轧制后板坯的平面形状已不再是矩形。
图8-2中C1和C3部分的凹形是由于在板坯头尾端发生局部宽展造成的；而C2和C4部分的凸形是因为成形轧制时板坯宽度方向的边部比宽度中部的宽展大，转钢进行展宽轧制时，产生延伸差，并与C1和C3部分的局部展宽累加而成。
中厚板生产一般要进行三阶段轧制，因此轧制终了时钢板的平面形状是由整个轧制过程中平面形状的变化量叠加而成的，并且受板坯尺寸、成品尺寸及横向轧制比(成品宽／板坯宽，即展宽比)、长度方向轧制比(成品长／板坯长，即伸长率)、压下率和变形区接触弧长等因素的影响。
一般来说，在有展宽轧制的情况下，展宽比的大小决定了钢板最终的平面形状。
当展宽比小而伸长率相对大时，延伸变形在轧件最终的平面形状中占主导地位，使钢板头尾端部呈现凸形(也称“舌形”)，而在边部呈现凹形，轧制结束后钢板平面形状如图8-3a所示；当展宽比大而伸长率相对小时，展宽变形在轧件最终的平面形状中占主导地位，使钢板头尾端部呈现凹形(也称“鱼尾”)，而在边部呈现凸形，结果如图8-3b所示。
上述不均匀变形，若不加以控制，会一直保留到变形终了，使终轧后的成品钢板平面形状非矩形化，增大切头、切尾及切边损失，降低成材率，进而影响到企业的经济效益。
因此，研究中厚板轧制过程中的不均匀变形，掌握其变化规律，采取相应对策控制成品平面形状，是一项非常有意义的工作。
8．1．2影响中厚板成材率的主要因素中厚板成材率反映了中厚板生产技术水平，是影响生产成本的重要因素和主要经济技术指标。
中厚板成材率通常指综合成材率，也称全工序成材率，用最终成品钢板重量与投入的板坯重量之比来计算。
整个中厚板生产过程中金属损失有两种类型，一是物理损耗，包括：切头尾、切边、过程废品、取样损失、改尺损失、成品放尺损失等；二是化学损耗，包括：倍尺连铸坯在高温切割时的割渣、钢坯在加热过程中表面氧化产生的一次氧化铁皮、高温轧件在空气中产生的二次氧化铁皮等。
中厚板成材率的计算公式如下：式中Y——中厚板成材率；t——成品钢板厚度；w——成品钢板宽度(双幅轧制时，为累计宽度)；l——成品钢板长度(多倍尺轧制时，为累计长度)；t+∆t——平均轧制板厚；w+∆w——平均轧制板宽；l tp——试样长度；l+ l tp + ∆l——平均轧制长度；S——氧化铁皮损耗率；ρp——钢板密度；ρs——板坯密度。
据统计资料，各种损耗在成材率损失中所占比例如图8-4所示。
由图8-4可以看出，钢板尺寸计划余量约占总损耗的36％，切头尾和切边损失各约占总损耗的23％和26％，三项损失之和高达总损耗的85％，而钢坯加热烧损及其他各类损失之和仅为总损耗的15％。
可以看出，前三项损耗减小，中厚板成材率将会有很大提高。
针对尺寸计划余量及切损等影响中厚板成材率的主要因素，人们通过多种途径提高钢板的成材率，包括：改善钢水质量，进行无缺陷铸坯生产；加大坯料单重，对特定规格钢板实行双倍尺或三倍尺轧制等。
还有理论研究指出，通过改变连铸坯断面形状、减少轧制时板边折叠量的方法也能提高中厚板成材率，但这需考虑连铸工艺的可行性及综合成本。
目前，采用特殊轧制工艺对钢板平面形状进行控制的方法已在国内外中厚板厂实施。
它不仅能减少切头尾及切边损失，还可以减少板坯尺寸设计余量，从而有效地提高中厚板成材率，现已取得明显效果。
下面介绍几种主要用于控制中厚板平面形状的轧制和检测方法。
8．2中厚板平面形状控制方法在中厚板轧制变形初期，由于板坯厚度较大，具有三维变形特点，轧制过程中板坯发生不均匀变形，终轧后成品钢板头尾出现舌头或鱼尾，边部也会出现折叠，造成平面形状不良。
为辟善钢板平面形状，减少切损，20世纪70年代以来日本轧钢工作者首先对轧制过程中的中厚板平面形状控制方法进行了广泛研究，主要研究内容如图8-5所示。
强力且响应性能高的液压AGC系统和配有自动宽度控制的近置式轧边机等设备在中厚板生产中的应用，丰富了钢板平面形状的控制方法，促进了平面形状控制技术在实际生产中的应用。
通过在中间变形道次进行板坯变厚度轧制以及利用附设的立辊轧机，川崎制铁、住友金属、日本钢管等著名钢铁企业相继开发出各种平面形状控制轧制技术，如厚边展宽轧制法(Mizushima automatic plan view pattern control system，简称为MAS轧制法)、“狗骨”轧制法(dog bone rolling，简称为DBR轧制法)、薄边展宽轧制法、立辊轧边法，以及将MAS轧制法加以变动和组合，派生出的不等宽轧制法、圆形轧制法、锥形轧制法、无切边(Trimming free plate)轧制法等多种控制方法。
神户制钢加古川制铁所根据沿轧件宽度方向润滑油供给不同，其相应各点伸长率分布不同的原理，开发出了部分润滑法。
这些方法虽然应用原理和变形特点不同，但均可以达到控制钢板平面形状的目的，有效地提高了中厚板成材率。
通过应用这些先进的轧制方法，日本中厚板的平均成材率由20世纪70年代的80．4％提高到80年代的91．5％，而目前已稳定在94％以上。
典型中厚板平面形状控制方法如表8-1所示。
另外，在实验及生产过程对中厚板平面形状进行测量和记录，是研究和获取钢板平面形状变化的高精度数学模型的重要辅助手段。
下面分别介绍中厚板平面形状控制的主要方法。
8．2．1 MAS轧制法MAS轧制法(Mizushima automatic plan view pattern control system，即水岛平面形状自动控制方法)是由原日本川崎制铁公司(现JFE公司)水岛厚板厂开发并于1978年开始用于生产的一种平面形状控制技术。
它通过控制轧辊辊缝实现中间道次的变厚度轧制，来控制钢板的平面形状，提高钢材的成材率。
采用MAS法后，该厂的成材率提高了约4．4％。
将其应用于有计算机控制的四辊中厚板轧机上，对任何板坯及成品尺寸的配合都可进行有效的控制。
以此为基础，该厂还开发了异宽MAS轧制法，即将不同宽度要求的成品组合在一张母板上生产，有效地减少了成品钢板剪切后的计划余量，进一步提高了钢板成材率。
MAS轧制法的原理是通过预测轧制终了时的钢板平面形状，将形状不良部分的体积，换算成对应板坯断面厚度的变化，使最终钢板平面形状矩形化。
根据控制部位及进行变厚度轧制时间的不同，将MAS轧制法分为：控制钢板边部形状的成形MAS轧制法和控制钢板端部形状的展宽MAS轧制法两种。
图8-6为成形MAS轧制法原理示意图。
成形MAS轧制实施步骤如下：(1)用平面形状预报模型计算出成品钢板边部不良形状的量，并将其转换为成形轧制最后一道次的钢板纵向厚差。
(2)在成形轧制最后一道次中，通过动态变压下，按模型要求，沿板坯纵向进行变厚度轧制。
(3)成形轧制结束后，将板坯旋转90。
进行展宽轧制，此时，钢板成形轧制中的纵向厚差，就会引起展宽轧制宽度方向上压下率的不同，产生延伸差，从而控制了展宽轧制结束时钢板的平面形状。
当预报的边部形状为凸形时，在成形轧制阶段最后一道次的厚度调整中，要使钢板头尾两端变厚，如图8-6所示；当预报的边部形状为凹形时，在成形轧制阶段最后一道次的厚度调整中，要使板中间部分变厚，与图8-6中所示的情况相反。
控制钢板端部形状的展宽MAS轧制法原理与成形MAS轧制相似，即是在展宽轧制的最后一道次进行动态变压下，按设定调整钢板头尾和中间的板厚差，之后，转钢90°进行精轧，沿宽度方向上钢板产生纵向延伸差，从而使钢板端部形状得以控制。
MAS轧制法的控制效果如图8-7和图8-8所示。
8．2．2 DBR轧制法DBR轧制法是日本钢管福山研究所开发的一种平面形状控制技术，该技术是将预测到的长度方向的平面形状变化量都补偿到宽度方向的厚度截面上，将轧件先轧成两边厚、中间薄的“狗骨”形状，然后再沿坯料的宽度方向一直进行延伸轧制，直到轧出成品钢板，如图8-9所示。
该方法与MAS法的补偿原理基本相同。
8．2．3薄边展宽轧制法薄边展宽轧制法也称差厚展宽轧制法，其轧制过程是将展宽轧制后的不均匀变形量折算成轧辊水平倾斜的角度，在展宽轧制后，紧接着倾斜轧辊，追加两道次变形，对板坯的两边进行轧制，使薄边展宽轧制后的板坯形状接近矩形，以消除成形轧制与展宽轧制阶段不均匀变形而形成的头尾凸形；然后将轧件转动90。
，延伸轧制为平面形状较好的成品钢板，如图8-10所示。
8．2．4立辊轧边法中厚板生产中，立辊的使用方法包括：沿板坯长度方向进行的立辊轧边(以下简称L方向立轧)和板坯转90°后，在宽度方向上进行的立辊轧边(以下简称C方向立轧)，其工艺过程如图8-11所示。
该方法根据成品钢板头尾形状预测模型，设定立辊轧边道次的侧压量，对钢板宽度和头、尾及边部形状进行控制。
因此在采用立辊轧边法之前，需建立没有立辊轧边时的板坯平面形状数学模型及使用立辊轧边时的板坯平面形状的预测模型，之后对板坯分别实施L方向和C 方向的立辊轧边。
图8-12、图8-13为L方向立辊侧压量∆h EL与成品平均切头长度C及宽度波动量∆w c的关系示意图。
由图可知，应用L方向立辊轧边，可以改善成品钢板头尾部形状，并可使切头长度获得最小值。
进行C方向立辊轧边可改善板坯边部形状。
通过分析具体轧制条件，选用最佳立辊侧压量，对板坯进行C方向与L方向立辊轧边，可改善成品钢板的平面形状，使其接近矩形。
