方案(轴向快速锁紧装置)
专业班级
机制本11-04
设计方案报告 总 5 页 第 页 编号：
产品名称 光轴快速锁紧装置 生产纲领 件/年
学生姓名 程彦娜、丰利、杨振玲、曾春艳、祁鹏飞、沈建成 零件名称 生产批量 件/月
1、设计概述
轴向锁紧装置在光、电缆生产设备及其他多种行业的生产设备中广泛应用。
传统的轴向锁紧装置以螺母锁紧装置、紧定螺钉套锁紧装置和销套锁紧装置最为常见：
螺母锁紧装置：轴端螺纹往往设计得比较长，而螺距又比较小，已造成装拆效率低或造成裸露过
长而强度不高的细螺纹的局部损伤。
。 紧定螺钉套锁紧装置：为了确保锁紧的可靠性，只有增加螺钉的旋紧力，这样，既增
加了拆卸难度，又增加了轴面损伤、螺钉及套螺孔螺纹损坏的可能。
销套锁紧装置：靠套内弹性定位锁销入轴上锁孔而定位的轴向锁紧装置；特点是可靠性高，但轴向
调整连续性差。
综上所述，传统的轴向锁紧装置不太适于频繁拆装或轴向调整，且有的锁紧可靠性不高。
为此我们要探究制造一种适于频繁拆装或轴向调整，且锁紧可靠性颇高的轴向锁紧装置，更好地服务应用于各行各业中的生产设备。 2、设计思路和方案
力学中有一类现象称为“自锁现象”，当自锁条件满足时，外力越大，物体保持静止的能力越强．人们利用自锁现象的力学原理开发出了各种各样的机械工具，这些工具广泛应用于工农业生产中；在日常生活中利用这一原理的现象也随处可见。
依此现象我们设计了一种光杆轴向快速锁紧装置，它的核心部件是内锥形套，其内锥面斜度角的合理选择是该装置可靠性(即反向自锁性)的首要保障，下图为内锥形套结构图。
当轴向外力作用在该装置外套及内锥形套外端面时，内锥形套通过锥面与淬火钢珠
接触点作用的法向力使钢珠产生沿轴滚动及滑动的趋势。为了实现该装置的反向自
锁，内锥形套锥面斜度角必须满足以下两个条件：
(1)淬火钢珠相对轴滚动自锁；
(2)淬火钢珠相对轴滑动自锁。
下面以淬火钢珠为研究对象，分别就这两方面进行受力分析。
右图淬火钢珠的临界自锁状态受力图。
图中： N——轴对淬火钢珠的法向反作用力；
P——外力导致内锥形套通过B点作用于淬火钢珠的法向力； TA——轴面作用于淬火钢珠的最大静摩擦力； TB ——内锥形套作用于淬火钢珠的最大静摩擦力。
f1—— 轴面与淬火钢珠间的静摩擦系数；f2—— 内锥形套锥面与淬火钢珠问的静摩擦系数； R—— 淬火钢珠的半径。
淬火钢珠相对轴临界滚动自锁状态时，必有： 淬火钢珠相对轴临界滑动自锁状态时，必有：
0AM 0xF
''cos1sinRTRPMBA ABxTTPF''cossin
故：0)cos1(sin''RTRPB 故：10cossin''ABTTP
将PfTB2代入上式，整理得： 因为：4sincos32''21BBATPNPfTNfT
2'2ftg 将式(2)、(3)，(4)代人式(1)，整理可得：
整理上式，可得滚动自锁角为： 0cossin1'21'21ffff
2'2arctgf 整理上式，即得：2121'1/ffffarctg
可知，淬火钢珠相对轴滚动自锁条件为：
' 即 22arctgf
则由前两图可知，淬火钢珠相对轴滑动自锁条件为：' 即2121'1/ffffarctg
综合上述受力分析的结果，可得反向自锁式轴向锁紧装置实现反向自锁的条件为：
51/,2min21212ffffarctgarctgf 材料45# 查得：15.015.021ff得06.17故15
（实际应中，为保证装置反向自锁的可靠性及结构的紧凑性，φ值的选择应比式(5)所求得的值小2～3°为宜。）
有一点需说明，上述受力分析过程中，不需要考虑弹簧反力对钢珠的作用，其值亦与自锁角大小无关。
3、设计结果 光 轴 快 速 锁 紧 装 置 三 维 剖 分 图
1）外套与内锥形套间，内套与拉帽间均为过盈配合、压力装配；
2）外套与内锥形套端面比内套端面略微突出；
3）内套孔径D2比锁紧轴直径略大，均布钢珠（3—4颗)的最小公共内切圆直径D1 比锁紧轴直径略小；
4）内锥形套圆柱面内孔直径比均布钢珠的最小公共外切圆直径略小，并与其内套配合面呈间隙配合；
5）圆柱螺旋压缩弹簧保证淬火钢珠与内锥形套内锥面有效接触，且操作灵活。
1-外套；2-内锥形套；3-淬火钢珠；4-内套；5-弹簧；6-拉帽
另外，内锥形套是光轴快速锁紧装置的主要承力件，具有较高的表面硬度。
两个关键点的简要说明： (1)淬火钢珠的数量 随轴向力的增大，钢珠的数目宜适当增加。其目的是对于表面硬度相对较低的轴而言，不至于因承力过于集中而造成表面划伤，从而导致锁紧失效。但就线缆行业盘具装卡而言，绝太多数情况下轴向力均为较小的附属力，钢珠取3～4颗即可。至于，较大轴向力的装卡时，钢珠数目应适当增加，并需适当提高锁紧轴的表面硬度。
(2)圆柱螺旋压缩弹簧的作用 弹簧在该装置中起着不可忽视的作用，它使钢珠与内锥面保持接触，并在二者之问产生适当的预压力。这避免了装置使用中，因钢珠与内锥面间存在间隙，而不能及位锁紧的可能；同时，也避免了轴向力不稳定时，钢珠与内锥面间歇接触，从而导致钢珠逐步后退，使锁紧失效的可能。而弹簧的可压缩性又为便捷地解除自锁，简化操作提供了条件。
4、总结和体会
反向自锁式轴向锁紧装置（光轴快速锁紧装置）是适于频繁拆装或轴向调整，且锁紧可靠性颇高的轴向锁紧装置。
其与以往传统锁紧装置相比具较大优越性，但在某些方面稍有逊色不足之处，不是十分完美。这需要我们继续深入研究探讨，发散思维，灵活运用科学知识再创新高。
曲轴的轴向定位
曲轴的轴向定位
曲轴的轴向定位是指曲轴在发动机中的位置固定，确保曲轴与其他相关部件的正确配合。轴向定位通常由以下几个方面来实现：
1. 主轴承：曲轴在发动机上通过主轴承与发动机的底盘相连，主轴承的位置和尺寸要与曲轴的设计相匹配，以确保轴向位置准确。
2. 曲轴振动均衡：在曲轴制造过程中，需要进行动平衡处理，以减小曲轴在高速旋转时产生的振动和冲击力，同时确保轴向位置准确。
3. 锁紧装置：在曲轴的连接处，如飞轮、传动齿轮等，通常采用螺纹锁紧或键连接形式，以确保曲轴的轴向位置不会发生移动。
4. 定位销或定位孔：在某些发动机中，还会采用定位销或定位孔的方式来实现曲轴的轴向定位，定位销或定位孔的尺寸和位置要与曲轴设计相匹配，确保定位准确。
综上所述，曲轴的轴向定位是通过主轴承、曲轴振动均衡、锁紧装置、定位销或定位孔等来实现的。这些措施确保了曲轴与其他发动机部件的正常配合，提高了发动机的稳定性和可靠性。
锁紧条工作原理
锁紧条的工作原理
锁紧条，也称为闭锁条或夹持条，是一种用于固定和夹紧工件的机械装置。它通常由一个可移动的杠杆，一个螺杆和一个夹紧块组成。当旋转螺杆时，夹紧块会被移动并夹持住工件，从而实现锁紧的目的。锁紧条广泛应用于机械加工、装配线和其他需要固定工件的领域。
锁紧条的工作原理基于杠杆原理和螺纹原理。当旋转螺杆时，它通过杠杆的作用使夹紧块产生足够的力来夹紧工件。下面将详细介绍锁紧条的工作原理。
1. 杠杆原理
杠杆原理是锁紧条工作的基础。根据杠杆原理，当一个杠杆固定在支点上时，应用在一个点上的力会通过杠杆传播到另一个点上，从而产生一个增大或减小的力。锁紧条中的杠杆通常由螺杆和夹紧块组成。
螺杆是一个有螺纹的杆状物体，它可以通过旋转来改变夹紧块的位置。夹紧块通常是一个金属块，上面有一些凹槽或嵌入物，用于夹紧工件。螺杆的一个端部与杠杆连接，而另一个端部则与夹紧块连接。
2. 螺纹原理
锁紧条的夹紧功能是通过螺纹原理实现的。螺纹是一种沿着轴线旋转的螺旋形结构，通常用于将力转换为轴向运动或将轴向运动转换为力。在锁紧条中，螺纹试图将旋转运动转换为线性运动，并产生足够的力来夹紧工件。
螺纹的基本概念是螺距和斜率。螺距是螺纹上两个相邻螺纹峰谷之间的距离，也可以理解为螺纹每旋转一圈所产生的轴向移动距离。斜率则表示螺纹在轴向上的变化率。
螺杆上的螺纹与夹紧块上的螺纹配合，通过旋转螺杆使夹紧块在螺杆的作用下沿轴向移动。由于螺杆的螺距和斜率固定，所以每旋转一定角度，夹紧块就会沿轴向移动一定距离。通过控制螺杆的旋转程度，可以控制夹紧块夹持工件的力大小。
3. 工作过程
锁紧条的工作过程可以分为四个步骤：放松、定位、锁紧和松开。
• 放松：当锁紧条不使用时，螺杆被旋转到最松散的位置。夹紧块与工件之间没有任何接触，工件可以自由移动。 • 定位：将夹紧块的位置调整到工件需要固定的位置附近。这可以通过手动旋转螺杆或使用调节装置来实现。
快速锁紧装置设计方案
快速锁紧装置设计方案
学院：机械与动力工程学院
班级：机设08-7班
组长：刘永康原理：我们通过偏心轮在旋转过程中在径向会产生一定的位移差而构思出了这一方案。该结构主要通过偏心轮的旋转来实现光轴的锁紧和放松,当偏心轮在向外旋转时，超过某一固定角度，会达到一种平衡，形成自锁，从而实现锁紧。向内侧扳回时，可以放松光轴。
材料：70*70*60铸铁1块，直径30的45号钢长度200，直径10的45号钢长度150,2*M6*60规格的螺栓和螺母
单位均为mm。
成员：刘永康 刘光辉 马小东 路勇 彭然 尚耀华 吴创 姚然
河南理工大学轴向锁紧装置四大方案

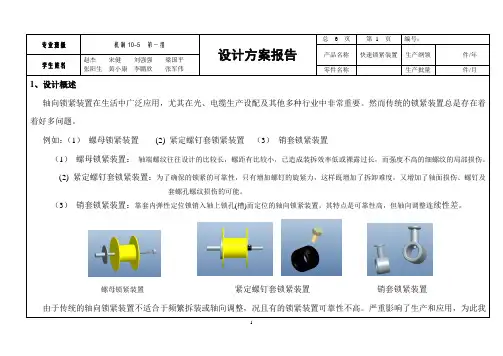

1 专业班级 机制10-5 第一组
