Modbus通信协议及编程举例
Modbus 通讯协议编程
Modbus 通讯协议编程协议名称：Modbus 通讯协议编程一、引言Modbus 通讯协议是一种用于工业自动化领域的通信协议，常用于连接不同设备之间的数据交换。
本协议旨在规范Modbus通讯协议的编程实现，确保各种设备之间的数据传输准确、可靠和高效。
二、协议版本本协议基于Modbus通讯协议的最新版本进行编程实现，目前版本为Modbus协议v2.0。
三、通讯方式1. Modbus RTUModbus RTU是一种串行通讯方式，使用二进制编码进行数据传输。
通讯速率可根据实际需求进行配置，常见的包括9600bps、19200bps、38400bps等。
2. Modbus ASCIIModbus ASCII是一种基于ASCII码的串行通讯方式，使用可见字符进行数据传输。
通讯速率可根据实际需求进行配置，常见的包括9600bps、19200bps、38400bps等。
3. Modbus TCP/IPModbus TCP/IP是一种基于以太网的通讯方式，使用TCP/IP协议进行数据传输。
通讯速率可根据实际需求进行配置，常见的包括10Mbps、100Mbps、1000Mbps等。
四、数据格式1. Modbus RTU 数据格式Modbus RTU 数据帧由起始符、地址、功能码、数据、CRC校验码组成。
具体格式如下：起始符：1个字节，固定为0xFF。
地址：1个字节，表示设备地址。
功能码：1个字节，表示读取或者写入数据的功能。
数据：根据功能码的不同，数据长度可变。
CRC校验码：2个字节，用于检验数据帧的完整性。
2. Modbus ASCII 数据格式Modbus ASCII 数据帧由起始符、地址、功能码、数据、LRC校验码组成。
具体格式如下：起始符：1个字符，固定为冒号（:）。
地址：2个字符，表示设备地址。
功能码：2个字符，表示读取或者写入数据的功能。
数据：根据功能码的不同，数据长度可变。
LRC校验码：2个字符，用于检验数据帧的完整性。
2024版S7200实现Modbus通信范例绝对精华
通过课程中的调试方法和常见故障排除技巧的介绍，学员们的调试和 故障排除能力得到了提高。
未来发展趋势预测
工业物联网与智能制造的 融合发展
随着工业物联网和智能制造技 术的不断发展，Modbus通信 协议将在工业领域的应用中扮 演更加重要的角色。
多协议融合与互联互通
智能化与自动化程度的提 升
Modbus通信程序设计与实现
通过实例演示了如何在S7200 PLC上编写Modbus通信程序，包括主 站和从站程序的设计和实现。
调试与故障排除
介绍了Modbus通信的调试方法和常见故障排除技巧。
学员心得体会分享
加深了对Modbus通信协议的理解
通过本次课程，学员们对Modbus通信协议的工作原理和通信方式有 了更深入的理解。
数据格式
Modbus协议支持两种数据格式，即RTU（Remote Terminal Unit）格式和ASCII格式。RTU格式采用二 进制编码方式，具有更高的传输效率；而ASCII格式采用字符编码方式，易于人类阅读和调试。两种格式 在数据帧结构、校验方式等方面有所不同。
Modbus在工业自动化领域应用
技巧3
善用调试工具
实用调试技巧分享
实用调试技巧分享
技巧4：注意细节
在排查过程中注意细节问题，如通信参数的设置、设备 地址的匹配、数据类型的选择等，避免因为细节问题导 致排查失败。
05
优化S7200与Modbus从站通信性能方法 探讨
提高数据传输速率策略探讨
选用高速通信接口
采用高速串行通信接口，如RS-485或以太网接口， 以提高数据传输速率。
优化数据帧结构
减少数据帧中的冗余信息，提高有效数据的传输效率。
MODBUS协议(功能码及报文解析)
MODBUS协议Modbus是一种串行通信协议，是于____年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议，并且现在是工业电子设备之间相当常用的连接方式。
Modbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口物理层进行。
对于通过（例如）的连接，存在多个Modbus/TCP变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和Modbus不同。
它需要一个专门的协处理器来处理类似的高速令牌旋转。
它使用1Mbit/s的，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。
连接Modbus Plus到计算机需要特别的接口，通常是支持ISA（SA85）,PCI或者PCMCIA总线的板卡。
Modbus协议是一个master/slave 架构的协议。
有一个节点是master 节点，其他使用Modbus协议参与通信的节点是slave 节点。
每一个slave 设备都有一个唯一的地址。
在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令（在以太网上，任何一个设备都能发送一个Modbus命令，但是通常也只有一个主节点设备启动指令）。
一个ModBus命令包含了打算执行的设备的Modbus地址。
MODBUS通讯plc编程方法

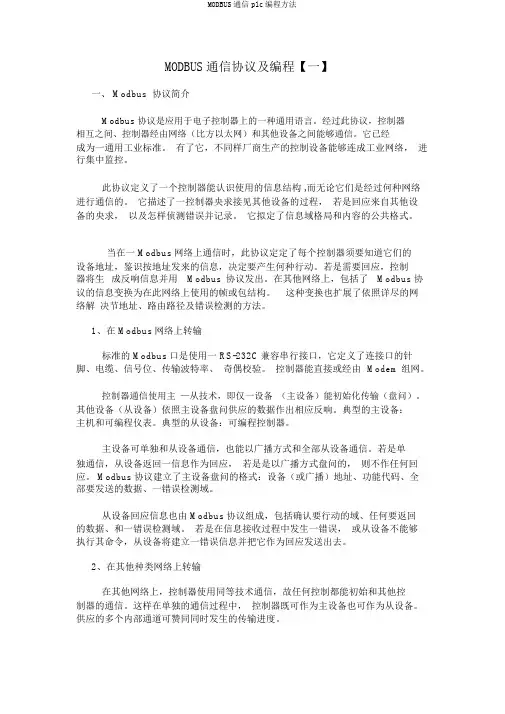

MODBUS通信协议及编程【一】一、 Modbus 协议简介Modbus 协议是应用于电子控制器上的一种通用语言。
经过此协议，控制器相互之间、控制器经由网络（比方以太网）和其他设备之间能够通信。
它已经成为一通用工业标准。
有了它，不同样厂商生产的控制设备能够连成工业网络，进行集中监控。
此协议定义了一个控制器能认识使用的信息结构 ,而无论它们是经过何种网络进行通信的。
它描述了一控制器央求接见其他设备的过程，若是回应来自其他设备的央求，以及怎样侦测错误并记录。
它拟定了信息域格局和内容的公共格式。
当在一 Modbus 网络上通信时，此协议定定了每个控制器须要知道它们的设备地址，鉴识按地址发来的信息，决定要产生何种行动。
若是需要回应，控制器将生成反响信息并用Modbus协议发出。
在其他网络上，包括了Modbus 协议的信息变换为在此网络上使用的帧或包结构。
这种变换也扩展了依照详尽的网络解决节地址、路由路径及错误检测的方法。
1、在 Modbus 网络上转输标准的 Modbus 口是使用一 RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。
控制器能直接或经由Modem 组网。
控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（盘问）。
其他设备（从设备）依照主设备盘问供应的数据作出相应反响。
典型的主设备：主机和可编程仪表。
典型的从设备：可编程控制器。
主设备可单独和从设备通信，也能以广播方式和全部从设备通信。
若是单独通信，从设备返回一信息作为回应，若是是以广播方式盘问的，则不作任何回应。
Modbus 协议建立了主设备盘问的格式：设备（或广播）地址、功能代码、全部要发送的数据、一错误检测域。
从设备回应信息也由 Modbus 协议组成，包括确认要行动的域、任何要返回的数据、和一错误检测域。
若是在信息接收过程中发生一错误，或从设备不能够执行其命令，从设备将建立一错误信息并把它作为回应发送出去。
MODBUS通讯协议及编程
MODBUS通讯协议及编程一、协议概述MODBUS通讯协议是一种常用的串行通信协议，用于在工业自动化领域中实现设备之间的数据交换。
该协议简单、易于实现，并且具有广泛的应用范围。
本协议旨在提供一种规范的通信方式，以确保不同设备之间的互操作性。
二、协议结构MODBUS通讯协议采用主从结构，其中主机负责发起通信请求，从机负责响应请求并提供所需的数据。
通信过程中，主机通过发送请求帧来获取或设置从机的数据。
1. 物理层MODBUS通讯协议可以在不同的物理层上实现，如串口、以太网等。
在选择物理层时，需根据具体的应用场景和设备特性进行合理选择。
2. 帧格式MODBUS通讯协议的帧格式如下：- 起始位：一个起始位，用于标识帧的开始。
- 地址位：一个地址位，用于指定从机的地址。
- 功能码：一个功能码，用于指定所需的操作类型。
- 数据域：根据具体的功能码，用于传输数据。
- CRC校验：一个循环冗余校验，用于检测数据传输过程中的错误。
3. 功能码MODBUS通讯协议定义了一系列功能码，用于指定不同的操作类型。
常用的功能码包括：- 读取线圈状态：用于读取从机的线圈状态。
- 读取输入状态：用于读取从机的输入状态。
- 读取保持寄存器：用于读取从机的保持寄存器数据。
- 读取输入寄存器：用于读取从机的输入寄存器数据。
- 写单个线圈：用于设置从机的单个线圈状态。
- 写单个寄存器：用于设置从机的单个寄存器数据。
三、编程实现MODBUS通讯协议的编程实现可以通过不同的编程语言来完成。
下面以Python语言为例，介绍如何使用Python编写MODBUS通讯程序。
1. 安装依赖库首先，需要安装Python的MODBUS依赖库，如pymodbus等。
可以通过pip 命令进行安装。
2. 连接从机使用Python的MODBUS库，可以通过以下代码连接从机：```pythonfrom pymodbus.client.sync import ModbusSerialClient# 创建串口连接client = ModbusSerialClient(method='rtu', port='/dev/ttyUSB0', baudrate=9600) # 连接从机client.connect()```3. 读取数据使用Python的MODBUS库，可以通过以下代码读取从机的数据：```python# 读取保持寄存器数据result = client.read_holding_registers(address=0, count=10, unit=1)# 解析数据if result.isError():print("读取数据失败")else:print("读取数据成功")for i in range(result.registers):print(f"寄存器{i}的值为：{result.registers[i]}")```4. 写入数据使用Python的MODBUS库，可以通过以下代码向从机写入数据：```python# 写入单个寄存器数据result = client.write_register(address=0, value=1234, unit=1)# 检查写入结果if result.isError():print("写入数据失败")else:print("写入数据成功")```四、总结本协议详细介绍了MODBUS通讯协议及编程实现。
(完整word版)modbus通讯协议实例
上海安标电子有限公司
——PC39A接地电阻仪通信协议
通信协议：
波特率：9600数据位：8校验位：无停止位：1
上位机(计算机)：
注：1 ID：1个字节，由单机来定（0~255）
2 Command：1个字节，读：3或4，写：6
3 数据地址：2个字节，寄存器地址，读从100开始，写从200开始
4 Value：2个字节，读：个数（以整型为单位），写：命令/ 数据（以整型为单位）
5 CRC：计算出CRC
下位机（PC39A）：
注：1 ID：1个字节，由单机来定（0~255）
2 Command：1个字节，收到的上位机命令
3数据个数：1个字节，返回数据个数（以字节为单位）
4 Value：N个字节，是返回上位机的数据
5 CRC：计算出CRC
写命令，若正确
返回收到的数据：
若错误
注：1 ID：1个字节，由单机来定（0~255）
2 Command：1个字节，收到的上位机命令或上0x80,
如收到3，返回0x83
3数据：1个字节，错误的指令
错误指令
1:表示command不存在
2:表示数据地址超限
4 CRC：计算出CRC
例如读PC39A电流数据:
机器地址为12,电流的数据地址100，数据为15.45(A) （一个整型数据）
从机返回
如正确：
如错误：
例如发PC39A启动命令:
机器地址为12,命令的地址200，数据为25000（25000表示启动）
主机：
从机返回。
MODBUS协议(功能码及报文解析)-485功能码
MODBUS协议Modbus是一种串行通信协议，是Modicon于1979年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
M odbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行[1]。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通讯（serial communication）方式。
RTU格式后续的命令／数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和 Modbus不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。
modbus数据例子
Modbus数据例子1.引言M o db us是一种通信协议，常用于工业自动化领域。
它提供了一种简单可靠的方式，让不同的设备能够相互通信和交换数据。
本文将介绍M o db us协议的基本概念，并通过一个实际例子来演示Mo db us数据的传输和处理。
2. Mo dbus协议概述M o db us协议使用主从模型，其中一个设备充当主机发送请求，其他设备作为从机响应请求。
主机发送的请求可以读取或写入从机的数据。
M o db us协议基于串行通信，常用的物理层包括R S-232、RS-485和以太网。
3. Mo dbus数据格式M o db us协议定义了一种简单的数据格式，包括功能码、地址、数据和校验等信息。
常用的功能码有读取输入寄存器、读取保持寄存器、写入单个寄存器等。
地址用于指定要读取或写入的寄存器地址。
数据用于存储传输的实际数值，并且具体格式取决于功能码和数据类型。
4. Mo dbus数据传输示例假设我们要读取一个温度传感器的数据，该传感器通过Mo db us R TU协议与主机连接。
传感器的地址为1，数据存储在保持寄存器中，希望读取的寄存器地址为1000。
以下是读取温度传感器数据的示例M od bu s请求：请求数据：地址：1功能码：03(读取保持寄存器)起始地址：1000寄存器数量：1校验：校验和响应数据：地址：1功能码：03(读取保持寄存器)字节数：2数据：温度值校验：校验和5. Mo dbus数据处理主机发送Mo db us请求后，设备需要解析请求并进行相应的处理。
对于上述的温度传感器例子，设备需要读取保持寄存器中的温度值，并将其作为响应返回给主机。
设备还可以根据业务需求进行数据转换、计算和处理，以满足特定的应用场景。
6. Mo dbus实际应用M o db us协议广泛应用于工业自动化领域，包括监测和控制设备。
以温度监测系统为例，传感器节点通过Mo db us协议将温度数据发送给监控主机，主机可以实时监测和记录温度变化，并进行相应的报警和控制。
MODBUS 通信协议
● MODBUS 信号举例
以下所示指令/响应时 MODBUS 信号的举例
读出存储寄存器内容
以被指定的址里，读出连续的所指定几个地址的存储寄存器内容。寄存器的内容被分为上位 8 位和下 位 8 位，按地址顺序成为响应信号的数据。 以下所示是从驱动装置 2 的变频器读出状态信号，故障内容，数据连接状态，频率指令时的信号举例。
● 通信规格
以下表示 MODBUS 通信规格。
项目
规格
接口
RS-422，RS-485
同步方式
异步(起止同步)
通信参数
速率: 可从 1200/2400/4800/9600/19200bps 中选择
数据长: 8 位固定
检验: 从偶/奇/无 中选择
停止位: 1 位固定
通信协议
MODBUS(只有 RTU 模式)
可连接台数
最多 31 台(使用 RS-485 时)
● 通信用连接端子
MODBUS 通信使用下述端子 S+，S-，R+，R-，从 PLC 侧看终端变频器的终端电阻，请设定 SW1 的 1 的 ON/OFF 开关为 ON。
1 / 12
MODBUS 通信协议
★ 备注： 1. 通信用接线请将主回路接线以及其它的动力线、电力线分离。 2. 通信用的接线要使用屏蔽线，且连接在变频器接地端子上，另一端请
5 / 12
指令信号
驱动器地址
功能码
测试编号
上位 下位
数据
上位 下位
CRC-16
下位 上位
01H 08H 00H 00H A5H 37H DAH 8DH
MODBUS 通信协议
响应信号(正常时)
驱动器地址
功能码
Modbus 通讯协议编程
Modbus 通讯协议编程协议名称：Modbus 通讯协议编程1. 引言Modbus通讯协议是一种用于工业自动化领域的通信协议，广泛应用于监控系统、传感器、仪器仪表等设备之间的数据交换。
本协议旨在指导开发人员编写Modbus通讯协议的程序代码，确保通信的稳定性、可靠性和互操作性。
2. 目的本协议的目的是为开发人员提供一套规范的编程指南，以确保Modbus通讯协议的正确实现和有效运行。
通过遵循本协议，开发人员能够编写出符合标准格式的Modbus通讯协议程序，从而实现设备之间的数据交换。
3. 术语定义在本协议中，以下术语定义适用于所有相关的文件和代码：- 主站：指发起Modbus通讯请求的设备。
- 从站：指响应Modbus通讯请求的设备。
- 寄存器：指用于存储数据的内存单元。
- 线圈：指用于控制设备状态的内存单元。
- 功能码：指Modbus通讯中用于标识通讯操作类型的数字。
4. 编程规范4.1. 通讯方式Modbus通讯协议支持串行通讯和以太网通讯两种方式。
开发人员应根据实际需求选择合适的通讯方式，并确保程序代码与通讯方式相匹配。
4.2. 寄存器和线圈编号Modbus通讯协议中，寄存器和线圈都使用编号进行访问。
开发人员应根据设备的寄存器和线圈布局，合理规划编号的分配，并在程序代码中正确引用。
4.3. 功能码使用Modbus通讯协议定义了多种功能码，用于不同类型的通讯操作。
开发人员应根据具体需求选择合适的功能码，并在程序代码中正确使用。
4.4. 异常处理在Modbus通讯过程中，可能会发生各种异常情况，如通讯超时、通讯错误等。
开发人员应在程序代码中实现相应的异常处理机制，以保证通讯的可靠性和稳定性。
4.5. 数据格式Modbus通讯协议中，数据的传输格式有多种选择，如二进制、十进制、十六进制等。
开发人员应根据实际需求选择合适的数据格式，并在程序代码中进行相应的数据转换。
4.6. 数据校验为确保数据的完整性和准确性，Modbus通讯协议使用CRC校验码进行数据校验。
