大工20春《电力系统继电保护实验》实验报告
网络高等教育 《电力系统继电保护》实验报告
学习中心： 学习中心 层 次： 专升本 专 业： 电气工程及其自动化 年 级： 2018 年 秋 季 学 号： 学生姓名： 2
实验一 电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉DL型电流继电器和DY 型电压继电器的的实际结构，工作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。
二、实验电路 1．过流继电器实验接线图
2.低压继电器实验接线图 3
三、预习题 1. 过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用_并联_接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联，并联)
2. 动作电流（压），返回电流（压）和返回系数的定义是什么？ 答：在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。
四、实验内容 1．电流继电器的动作电流和返回电流测试
表一 过流继电器实验结果记录表 整定电流I（安） 2.7A 线圈接线方式为： 串联 5.4A 线圈接线方式为：串联 测试序号 1 2 3 1 2 3
实测起动电流Idj 2.66 2.78 2.69 5.41 5.42 5.44 实测返回电流Ifj 2.31 2.4 2.37 4.63 4.62 4.63 返回系数Kf 0.86 0.85 0.87 0.83 0.84 0.82 起动电流与整定电流误差% 0.01 0.01 0.01 0.07 0.08 0.09 4
2．低压继电器的动作电压和返回电压测试 表二 低压继电器实验结果记录表 整定电压U（伏） 24V 线圈接线方式为：串联 48V 线圈接线方式为：串联 测试序号 1 2 3 1 2 3
实测起动电压Udj 23.1 23.2 23.1 46.1 46.6 46.3 实测返回电压Ufj 28.7 28.8 28.9 58.1 57.9 58 返回系数Kf 1.23 1.25 1.26 1.25 1.25 1.26 起动电压与整定电压误差% 0.03 0.03 0.03 0.03 0.03 0.04
五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 PTK-1 EPL-20A 变压器及单相可调电源
EPL-04 继电器（一）-DL-21C电流继电器
EPL-05 继电器（二）-DY-28C电压继电器
EPL-11 交流电压表
EPL-11 交流电流表
EPL-11 直流电源及母线
EPL-13 光示牌
六、问题与思考 1．电流继电器的返回系数为什么恒小于1？ 答: 为了保证动作后输出状态的稳定性和可靠性，返回电流小于动作电流，所以过电流继电器返回系数小于1。 5
2．返回系数在设计继电保护装置中有何重要用途？ 答：确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除。
3. 实验的体会和建议 体会电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。电流速断的保护的动作电流是按躲开线路末端最大短路电流整定的，一般只能保护线路 首端。在下一条相邻线路短路时，电流继电器不启动，当外部故障切除后，不存在在大的启动电流情况下可靠返回问题。 6
实验二 电磁型时间继电器和中间继电器实验 一、实验目的 1. 熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性； 2. 掌握时间继电器和中间继电器的的测试和调整方法。
二、实验电路 1．时间继电器动作电压、返回电压实验接线图
2．时间继电器动作时间实验接线图 7
3．中间继电器实验接线图
4．中间继电器动作时间测量实验接线图
三、预习题 影响起动电压、返回电压的因素是什么？ 答：额定电压和继电器内部结构。 8
四、实验内容 1．时间继电器的动作电流和返回电流测试 表一 时间继电器动作电压、返回电压测试 测量值 为额定电压的% 动作电压Ud（V） 81.6 37.2 返回电压Uf（V） 11.2 5
2．时间继电器的动作时间测定 表二 时间继电器动作时间测定 测量值 整定值t(s) 1 2 3
0.25 0.2602 0.2611 0.2622
0.75 0.7482 0.7632 0.7531
1 1.01 0.98 1.06
3．中间继电器测试 表三 中间继电器动作时间实验记录表 动作电压Udj（V） 返回电压Ufj（V） 动作时间t（ms）
120 45 18.7
五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 PTK-1 EPL-05 继电器（二）-DS-21C时间继电器
EPL-06 继电器（四）-DZ-31B中间继电器 9
EPL-11 直流电源及母线
EPL-11 直流电压表
EPL-12 点秒表及相位仪
EPL-13 光示牌
EPL-14 按钮及电阻盘
六、问题与思考 1．根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？ 答:时间继电器室一种用来实现触点延时接通或断开的控制电器,在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器。
2．发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？ 答:静态中间继电器、带保持中间继电器、延时中间继电器、交流中间继电器、快速中间继电器、大容量中间继电。
3. 实验的体会和建议 答：通过这次实验，使我了解了时间继电器，中间继电器的工作原理，用途及使用性能，时间继电器和中间继电器是电气控制当中必不可少的电气元器件，只有熟练掌握和运用这些常用的电气器件，才能在工作中自如使用得心应手。 10
实验三 三段式电流保护实验 一、实验目的 1. 掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理，工作特性及整定原则； 2. 理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用； 3. 掌握阶段式电流保护的电气接线和操作实验技术。
二、实验电路 11
三、预习题（填写表格） 序号 代号 型号规格 用途 实验整线圈接法 1 KA1 DL-21C/6 无时限电流速断保护 2A 串联
2 KA2 DL-21C/3 带时限电流速断保护 0.93A 串联
3 KA3 DL-21C/3 定时限过电流保护 0.5A 串联
4 KT1 DS-21 带时限电流速断保护时间 0.75S 串联
5 KT2 DS-21 定时限过电流保护时间 1.25S 串联
四、实验内容 表一
注 继电器动作打“√”，未动作打“×”。 故障点位置 动作情况 AB线路 始端 AB线路 中间 AB线路 末端 BC线路 始端 BC线路 中间 BC线路
末端
最小运行方式
两相短路
Ⅰ段 × × × × × ×
Ⅱ段 √ × √ √ × × Ⅲ段 √ √ √ √ √ ×
三相短路
Ⅰ段 × × × × × ×
Ⅱ段 √ √ × √ × × Ⅲ段 √ √ √ √ √ √
最大运行方式
两相短路
Ⅰ段 × × × × × ×
Ⅱ段 √ × √ √ × × Ⅲ段 √ √ × √ √ ×
三相短路
Ⅰ段 × × × × × ×
Ⅱ段 √ × √ √ × × Ⅲ段 √ √ √ × √ √ 12
五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 PTK-1 EPL-01 输电线路
EPL-03A AB站故障点设置
EPL-03B BC站故障点设置
EPL-04 继电器（一）-DL-21C电流继电器
EPL-05 继电器（二）-DS-21时间继电器
EPL-06 继电器（四）-DZ-31B中间继电器
EPL-17 三相交流电源
EPL-11 直流电源及母线
EPL-32 继电器（三）-DL-21C电流继电器-DS-21时
间继电器
六、问题与思考 1．三段式电流保护为什么要使各段的保护范围和时限特性相配合？ 答： 三段保护（过负荷、过流、速断）应当互相配合，各个保护区域能够连续，这样，在回路发生故障时，无论电流在什么值，保护都能动作。如果三段保护范围没有配合，各段保护区域之间还有空挡，而回路故障电流正好在这个空挡中，就没有了保护。会造成事故扩大。
2．三段式保护模拟动作操作前是否必须对每个继电器进行参数整定？为什么？ 答： 根据满足需要进行设定.因为, 保护的动作电流是按躲过线路末端最大短路电流来整定，可保证在其他各种运行方式和短路类型下，其保护范围均不至于超出本线路范围。保护范围就必然不能包括被保护线路的全长。因为只有当短路电流大于保护的动作电流时，保护才能动作。
继电保护实验报告线路保护
竭诚为您提供优质文档/双击可除继电保护实验报告线路保护篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。
2．掌握动作电流、动作电压参数的整定。
二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的额定值。
三．实验设备四．实验内容1.整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为Kf?ufjudj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。
2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。
因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。
2实验二电磁型时间继电器实验一．实验目的熟悉Ds-20c系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。
在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。
再经过一定时间后，终止触点闭合。
从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。
当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。
继电保护实验报告
继电保护实验报告
继电保护实验报告
一、实验目的
本实验的主要目的是了解继电保护的原理，运用继电保护系统，对电力系统中的电力设备进行有效的保护，保证电力系统的安全稳定运行。
二、实验内容
1. 综述继电保护的基本原理及功能。
2. 搭建、设置、测试继电保护实验仪器，分别熟练操作和应用它们。
3. 了解继电保护装置的种类、接线及作用原理，以及各种保护动作的原理。
4. 熟练掌握继电保护装置的作用及保护试验的实施方法，并且能够对电力系统中的电力设备进行有效的保护。
5. 熟练掌握继电保护装置的维护与检查，并能够找出系统中存在的负荷覆盖不足、响应时间过长等问题。
三、实验结果
1. 实验中熟练掌握了继电保护装置的作用及保护试验的实施方法，完成了对电力系统中的电力设备进行有效的保护的任务。
2. 熟悉了继电保护装置的维护与检查，了解了电力系统中存在的负荷覆盖不足、响应时间过长等问题，并可以采取相应的措施来解决。
四、结论
本次实验对继电保护的理论基础、原理及其应用有了更加深入的了解，掌握了电力系统中电力设备的保护原理，以及对继电保护的维护与检查等工作的熟练运用。
继电保护试验报告
继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。
本试验报告主要介绍了继电保护试验的目的、方法和结果分析。
试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。
一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。
二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。
三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。
2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。
3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。
四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。
2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。
改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。
电力系统继电保护原理实验
实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。
（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
选2.4A 和4.8A 为实验整定值。
b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。
c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
电力系统继电保护实习报告
继电保护实习报告院（系）自动化学院专业电气工程及其自动化班级电气1006姓名陈厚源学号P**********指导教师邵如平2014 年 12 月 21 日引言随着当今现代化程度的不断深入，人们越来越增加了对用电的需求，充分保证供电的可靠性不能够单纯地从普通意义上来讲，还与国家的经济有着密切的关系，所以电力系统安全的重要性已经被众人熟知，而继电保护是其正常运行的保护神，其发展显得非常的重要。
自从出现了继电保护，每一次技术的革新，都使得继电保护技术发生了飞速的变化。
现如今，继电保护已经发展到了微机保护的状态,各种技术非常地成熟。
继电保护的历史电力系统的发展带动了继电保护的不断发展。
在二十世纪初期，电力电网系统的发展，继电器广泛开始在电力系统的保护中应用，这个时期是继电保护装置技术发展的开端。
自二十世纪五十年代到九十年代末，在四十多年的时间里，电力系统继电保护装置完成了发展的四个阶段，从电磁式继电保护装置到晶体管式的继电保护装置再到集成电路的继电保护装置及微机继电保护装置。
十九世纪后期，电力系统结构日趋复杂，电力系统的飞速发展，短路容量的不断增大，到二十世纪初期产生了作用于断路器的电磁型的继电保护装置。
虽然在一九二八年电力电子器件已开始与保护装置相结合，但电子型的静态继电器的大量生产和推广，只是在当时五十年代晶体管与其他的固态元器件发展起来之后才能够得以实现。
静态继电器具有较高的灵敏度及维护简单、作速度、寿命长、消耗功率小、体积小等优点，但容易受外界干扰和环境温度的影响。
随后在一九五六年出现了应用计算机研发的数字式继电保护。
继电保护的现状大规模的模集成电路技术飞速发展，微型计算机和微处理机普遍的应用，极大地推动了数字式继电保护技术开发与研究，目前微机式数字保护技术正处于日新月异的研究与试验阶段，并已有少量装置已电力系统的容量逐渐增大，应用范围越来越广是当今电力电网企业所面临的一个重要问题，仅仅是将系统的各元件的继电保护装置设置完善，远远不能避免。

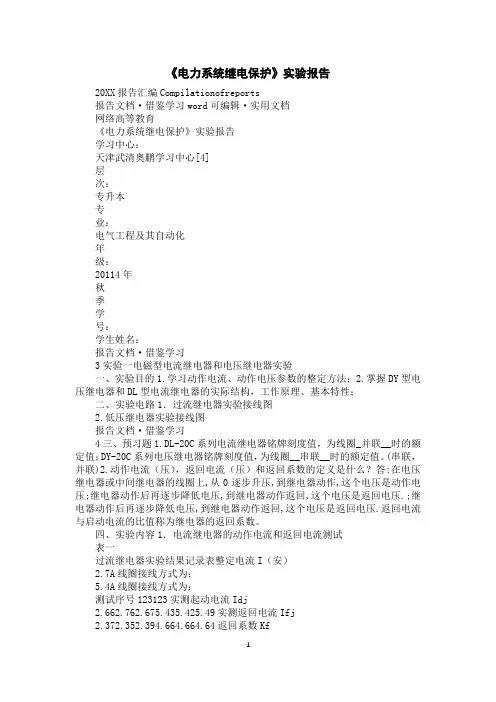

《电力系统继电保护》实验报告
《电力系统继电保护》实验报告20XX报告汇编Compilationofreports报告文档·借鉴学习word可编辑·实用文档网络高等教育《电力系统继电保护》实验报告学习中心：天津武清奥鹏学习中心[4]层次：专升本专业：电气工程及其自动化年级：20114年秋季学号：学生姓名：报告文档·借鉴学习3实验一电磁型电流继电器和电压继电器实验一、实验目的1.学习动作电流、动作电压参数的整定方法；2.掌握DY型电压继电器和DL型电流继电器的实际结构，工作原理、基本特性；二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图报告文档·借鉴学习4三、预习题1.DL-20C系列电流继电器铭牌刻度值，为线圈_并联__时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈__串联__时的额定值。
(串联，并联)2.动作电流（压），返回电流（压）和返回系数的定义是什么？答:在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.返回电流与启动电流的比值称为继电器的返回系数。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流I（安）2.7A线圈接线方式为：5.4A线圈接线方式为：测试序号123123实测起动电流Idj2.662.762.675.435.425.49实测返回电流Ifj2.372.352.394.664.664.64返回系数Kf0.830.870.840.870.860.86起动电流与整定电流误差%1.001.040.981.011.041.032．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表整定电压U（伏）24V线圈接线方式为：48V线圈接线方式为：测试序号123123实测起动电压Udj23.223.423.346.346.546.6实测返回电压Ufj28.428.828.558.257.557.8返回系数Kf1.241.281.201.241.271.23起动电压与整定电压误差%0.960.970.930.960.930.99报告文档·借鉴学习5五、实验仪器设备设备名称使用仪器名称EPL-20A变压器及单相可调电源EPL-12交流电流表EPL-04继电器（一）—DL-21C电流继电器控制屏EPL-11直流电源及母线EPL-05继电器（二）—DY-28C电压继电器EPL-13光示牌EPL-11交流电压表六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：电流继电器是过流动作，只可以在小于整定值后的时候才返回；避免电流在整定值附近时，会导致继电器频繁启动返回的情况，一般就要设一个返回值，比如所0.96，电流小于0.96的时候才返回。
电力系统继电保护 实训报告
实训报告课程名称：电力系统继电保护姓名：学号：班级：实验一电磁型电流继电器实验一．实验目的1．熟悉DL型电流继电器的实际结构，工作原理、基本特性。
2．掌握动作电流参数的整定。
二．预习与思考1．电流继电器的返回系数为什么恒小于1？2．动作电流，返回电流和返回系数的定义是什么？3．实验结果如返回系数不符合要求，你能正确地进行调整吗？4．返回系数在设计继电保护装置中有何重要用途？三．原理说明DL-20C系列电流继电器为电磁式继电器。
由电磁系统、整定装置、接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的额定值。
DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。
四．实验设备五．实验内容1. 整定点的动作值、返回值及返回系数测试实验接线图1-2为过流继电器实验接线。
（1）电流继电器的动作电流和返回电流测试：a .选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。
本实验整定值为2.7A 及5.4A 两种工作状态。
注意：本继电器在出厂时已把转动刻度盘上的指针调整到 2.7A ，学生也可以拆下玻璃罩子自行调整电流整定值。
b .根据整定值要求对继电器线圈确定接线方式； 注意： （1）过流继电器线圈可采用串联或并联接法，如右图所示。
其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。
（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。
c .按图1-2接线（采用串联接法），调压器T 、变压器T 2和电阻R 均位于EPL-20，220V 直流电源位于EPL-11，交流电流表位于EPL-11，量程为20 A 。
并把调压器旋钮逆时针调到底。
继电保护实训报告
继电保护实训报告
一、实训背景
电力系统是国民经济的重要组成部分，为了保障电力系统的安全稳定运行，继电保护技术显得尤为重要。
因此，本次实训旨在通过实际操作，使学生掌握继电保护的基本原理、工作方式及调试方法。
二、实训内容
1. 继电保护原理
继电保护是指在发生故障时能够自动切断故障部分并不影响正常运行的保护系统。
其主要原理是利用变压器和感应器将故障信号转化成与之对应的电信号，并通过逻辑关系进行处理，最终驱动断路器或其他开关元件进行切断。
2. 实验设备
本次实验设备包括：继电保护装置、模拟故障箱、数字万用表等。
3. 实验步骤
（1）接线：将模拟故障箱与继电保护装置依次接线，并按照实验指导书上的接线图进行连接。
（2）调试：按照实验指导书上的步骤进行调试，检查各个参数是否符合要求。
（3）观察：观察继电保护装置的工作状态，如指示灯是否亮起，触发时间是否准确等。
（4）记录：记录实验过程中出现的问题及解决方法，并对实验结果进行分析和总结。
三、实训收获
通过本次实训，我深刻认识到了继电保护在电力系统中的重要性。
同时，我也掌握了继电保护的基本原理、工作方式及调试方法，并且能够熟练地操作相关设备进行调试和故障排除。
四、实训感想
本次实训是一次非常有意义的经历。
通过自己亲手操作设备进行调试和故障排除，我不仅加深了对理论知识的理解，还提高了自己的动手
能力和解决问题的能力。
我相信这些经历会对我的未来学习和工作产生积极影响。
继电保护实验报告
电力系统继电保护实验报告姓 名学 号指导教师专业班级学 院 信息工程学院实验二：方向阻抗继电器特性实验一、实验目的1. 熟悉整流型LZ-21型方向阻抗继电器的原理接线图，了解其动作特性；2. 测量方向阻抗继电器的静态()ϕf Z pu =特性，求取最大灵敏角；3. 测量方向阻抗继电器的静态()r pu I f Z =特性，求取最小精工电流；4. 研究方向阻抗继电器记忆回路和引入第三相电压的作用。
二、实验内容1．整流型阻抗继电器的阻抗整定值的整定和调整前述可知，当方向阻抗继电器处在临界动作状态时，推证的整定阻抗表达式如式4-3所示，显然，阻抗继电器的整定与LZ-21中的电抗变压器DKB 的模拟阻抗Z I 、电压变换器YB 的变比n YB 、电压互感器变比n PT 和电流互感器n CT 有关。
例如，若要求整定阻抗为Zset =15Ω，当n PT =100，n CT =20，Z I =2Ω（即DKB 原方匝数为20匝时），则1015=yb n ，即YB n 1=0.67。
也就是说电压变换器YB 副方线圈匝数是原方匝数的67%，这时插头应插入60、5、2三个位置，如图4-10所示。
（1，检查电抗变压器DKB 原方匝数应为16（2）计算电压变换器YB 的变比6.15=yb n ，YB 副方线圈对应的匝数为原方匝数的32%。
（3）在参考图4-10阻抗继电器面板上选择20匝、10匝，2匝插孔插入螺钉。
表4-3 DKB 最小整定阻抗范围与原方线圈对应接线（4）改变DKB原方匝数为20匝（Z I=2Ω）重复步骤（1）、（2），在阻抗继电器面板上选择40匝、0匝，0匝插孔插入螺钉。
（5）上述步骤完成后，保持整定值不变，继续做下一个实验。
2．方向阻抗继电器的静态特性Z pu=f（ϕ）测试实验实验步骤如下：（1）熟悉LZ-21方向阻抗继电器和ZNB-Ⅱ智能电秒表的操作接线及实验原理。
认真阅读LZ-21方向阻抗继电器原理接线图4-2和实验原理接线图（图4-11）（2）按实验原理图接线，具体接线方法可参阅LG-11功率方向继电器实验中所介绍的内容。
继电保护实验报告
继电保护实验报告继电保护实验报告实验目的：1.了解继电保护的基本原理和应用；2.掌握常见的继电保护装置的工作原理和操作方法；3.了解继电保护的应用范围和限制。
实验原理：继电保护是电力系统中重要的保护装置，它可以实现对电力系统中电气设备的监测和故障保护。
继电保护依靠电力系统中的信号，通过电子元件和电气装置完成对电气设备的保护。
继电保护可以分为电气量保护和位置保护两种类型。
电气量保护是利用电力系统中的电气量来完成对电气设备的保护，如电流、电压等。
而位置保护则是利用电气设备的位置信息完成对电气设备的保护。
实验内容：本次实验主要分为两个部分，分别是电气量保护和位置保护。
1.电气量保护电气量保护实验采用了模拟电路的方式，利用电源、变压器、电阻、电流互感器、电压互感器等元器件构建了一个简单的电力系统模型。
在实验中，我们通过调整电源的电压和变压器的变比来模拟不同的电气量情况。
并通过接入不同的电流互感器和电压互感器来观察继电保护的触发情况。
实验结果显示，在不同电气量的情况下，继电保护的触发速度和准确性都十分高效。
特别是在电力系统中出现短路等故障情况时，继电保护可以快速、准确地切断电路并保护设备安全。
2.位置保护位置保护实验采用了计算机模拟的方式，通过软件模拟电气设备的位置信息，并可以对电气设备进行控制。
在实验中，我们构建了一个模拟电力系统，通过输入电气设备的位置信息并设置故障情况，观察继电保护的触发情况。
实验结果显示，在不同的电气设备位置和故障情况下，继电保护的触发速度和准确性都十分高效。
特别是在电气设备发生故障时，继电保护可以快速、准确地切断电路并保护设备安全。
总结：继电保护是电力系统中非常重要的保护装置，可以有效保护电气设备的安全运行。
本次实验通过电气量保护和位置保护两种方式，让我们更加深入地了解了继电保护的基本原理和应用。
通过实验，我们也掌握了常见的继电保护装置的工作原理和操作方法。
