AutoCAD常用命令及其后续参数
【F9】 栅格捕捉 Snap
【F8】 正交功能 Ortho
【F10】 极轴功能
【Point】-------------------------------------------------
命令意义： 画点
【divide】------------------------------------------------
命令意义： 等分对象(等距取点 任何线框图形均可)
【measure】-----------------------------------------------
命令意义： 定距等分(在对象上标记出一定距离的点)
【LINE】---------------------------------------------------
命令意义： 画直线
后续参数：
@ 下一个点取相对坐标
< 该坐标为极坐标 前一个值为矢长 后一个值为角度
EX: @200<144
第二个点和后续点的默认设置为相对极坐标
对于 RECTANG 命令，为相对笛卡尔坐标，不需要输入 @
如果需要使用绝对坐标，使用井号 (#) 前缀。
EX: 要将对象移到原点，在提示输入第二个点时，输入 #0,0。
【Xline】---------------------------------------------------
命令意义： 双向构造线(无限延伸)
后续参数：
H 水平
V 垂直
A 与X轴成角度
B 平分已知角
O 偏移
【Pline】---------------------------------------------------
命令意义： 二维线段
【Spline】--------------------------------------------------
命令意义： 样条曲线(非均匀有理B样条nurbs)
【Rechtangle】----------------------------------------------
命令意义： 画矩形
后续参数：
C 倒角
E 高度
F 圆角
T 厚度
W 宽度
【Circle】-------------------------------------------------
命令意义： 画圆
后续参数：
P 点
C 圆心
T 相切、相切、半径
【Arc】----------------------------------------------------
命令意义： 画圆弧
后续参数：
C 圆心
E 端点(后跟坐标 可用绝对坐标 相对坐标 极坐标 相对极坐标等)
A 角度(angle)
L 弧长
R 半径
【Ellipse】 ------------------------------------------------
命令意义： 画椭圆
【Polygon】-------------------------------------------------
命令意义： 画等边多边形
【对象捕捉】★★★★★---------------------------------------
在具体画图命令中 需要指定点的位置时使用
TT 临时追踪
From 捕捉自..
MID 捕捉中点
END 捕捉端点
INT 捕捉直线交点(延长捕捉)
APP 捕捉圆弧交点(延长捕捉)
PER 捕捉垂足(延长捕捉)
CEN 捕捉圆心(圆 椭圆 圆弧)-先在捕捉对象上接触一下！！
PAR 捕捉平行线
INS 捕捉插入点(块 图形 文字)
NOD 捕捉节点
NEA 捕捉最近点
NON 无捕捉
Snap 栅格捕捉开关 【F9】
Ortho 正交功能 【F8】
【F10】 极轴功能
【几何体选择】★★★★★--------------------------------------
Window 选中矩形区域内所有对象
BOX 选中矩形区域内或与之相交的所有对象
Crossing 选中区域内或与之相交的所有对象
WPloygon 选中多边形内所有对象
CPloygon 选中多边形内或与之相交的所有对象
All 选中所有解冻层上所有对象
Group 选中指定组中全部对象
Remove 从现有一选择集中除去下一个被选中的对象
Add 将下一个对象添加到已选择集合中
Qselect 快速选择(创建包括所有不满足过滤条件的对象的集合)
【几何体操作】★★★★★--------------------------------------
PAN 平移
ZOOM 缩放
Dsviewer 鸟瞰视图
Redraw 重画
Redrawall 全部重画
Regen 重新生成
Regenall 全部重新生成
Dragmode 拖动
Blipmode 点标记
Fill 填充
Erase 删除
Copy 复制
Mirror 镜像
Offset 偏移
Array 阵列
move 移动
Rotate 旋转
Scale 缩放
Strech 拉伸
Lengthen 拉长
Trim 修剪
Extend 延伸
Break 打断
Chamfer 倒角
Fillet 圆角
Explode 分解
【文字操作】★★★★★---------------------------------------
Qtext 快速文字
Dtext 单行文字(text)
Mtext 多行文字(mt)
Ddedit 编辑文字
Justifytext 对正文字
Scaletext 文字缩放
Properties 特性修改
AutoCAD命令表大全
Auto CAD常用命令表（快捷输入法）功能键F1：获取帮助F2：实现作图窗和文本窗口的切换F3：控制是否实现对象自动捕捉F4：数字化仪控制F5：等轴测平面切换F6：控制状态行上坐标的显示方式F7：栅格显示模式控制F8：正交模式控制F9：栅格捕捉模式控制F10：极轴模式控制F11：对象追踪式控制快捷组合键Ctrl+B：栅格捕捉模式控制(F9) Ctrl+C：将选择的对象复制到剪切板Ctrl+F：控制是否实现对象自动捕捉Ctrl+G：栅格显示模式控制(F7) Ctrl+J：重复执行上一步命令Ctrl+K：超级链接Ctrl+N：新建图形文件Ctrl+M：打开选项对话框Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+6：打开图象数据原子Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制(F10)Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制(F11)Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作本表由电脑漫步者整理，适合AutoCAD 学习之用。
Vpoint下的：特殊视点CAD中特殊符号的输入方法%%u控制是否加下划线。
%%d绘制度符号(º)。
%%p绘制正/负公差符号(±)。
%%c绘制圆直径标注符号输入代码特殊符号解释输入代码特殊符号解释%%0~32 空号 %%123 { 左大括号%%33 ! %%124 |%%34 “ 双引号 %%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 ° 度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘ 单引号 %%130 α%%40 ( 左括号 %%131 β%%41 ) 右括号 %%132 δ%%42 * 乘号 %%133 iCAD一些常用的特殊符号的输入代码编码代表编码代表％％130 一级钢符号％％131 二级钢符号％％132 三级钢符号％％133 四级钢符号％％134 特殊钢筋％％135 L型钢％％136 H型钢％％137 槽型钢％％138 工字钢％％140 上标文字开％％141 上标文字关％％142 下标文字开％％143 下标文字关％％144 文字放大1.25倍％％145 文字缩小0.8倍％％146 小于等于号≤％％147 大于等于号≥ ％％p 正负号±％％u 带下划线字体％％c 直径符号Φ％％o 带上划线字体％％d 温度符号C°％％150 Ⅰ ％％151 Ⅱ％％152 Ⅲ ％％153 Ⅳ％％154 Ⅴ ％％155 Ⅵ％％156 Ⅶ ％％157 Ⅷ％％158 Ⅸ ％％159 Ⅹ％％200 圆中有一个字符的特殊文字的开始，如①％％201 圆中有一个字符的特殊文字的结束％％202 圆中有二个字符的特殊文字的开始％％203 圆中有二个字符的特殊文字的结束％％204 圆中有三个字符的特殊文字的开始％％205 圆中有三个字符的特殊文字的结束%%43 + 加号 %%134~137 空号%%44 ，逗号 %%138 0 (上标) m%%138=m0%%45 - 减号 %%139 1 (上标) m%%139=m1%%46 。

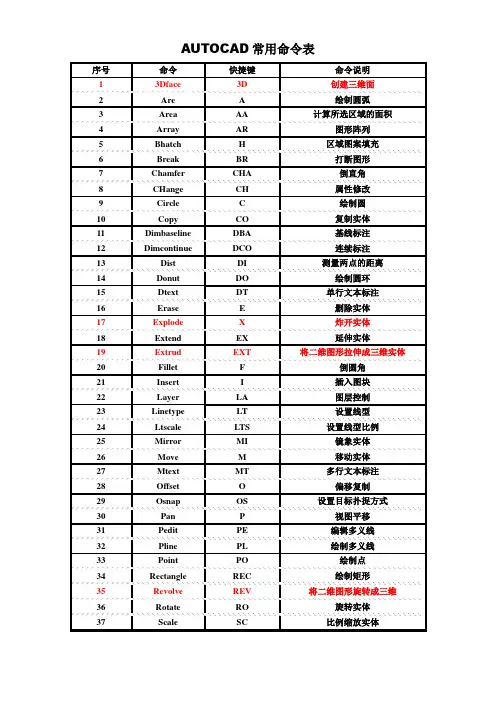

AUTOCAD常用命令表
AUTOCAD 常用命令表序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 命令 3Dface Are Area Array Bhatch Break Chamfer CHange Circle Copy Dimbaseline Dimcontinue Dist Donut Dtext Erase Explode Extend Extrud Fillet Insert Layer Linetype Ltscale Mirror Move Mtext Offset Osnap Pan Pedit Pline Point Rectangle Revolve Rotate Scale 快捷键 3D A AA AR H BR CHA CH C CO DBA DCO DI DO DT E X EX EXT F I LA LT LTS MI M MT O OS P PE PL PO REC REV RO SC 命令说明 创建三维面 绘制圆弧 计算所选区域的面积 图形阵列 区域图案填充 打断图形 倒直角 属性修改 绘制圆 复制实体 基线标注 连续标注 测量两点的距离 绘制圆环 单行文本标注 删除实体 炸开实体 延伸实体 将二维图形拉伸成三维实体 倒圆角 插入图块 图层控制 设置线型 设置线型比例 镜象实体 移动实体 多行文本标注 偏移复制 设置目标扑捉方式 视图平移 编辑多义线 绘制多义线 绘制点 绘制矩形 将二维图形旋转成三维 旋转实体 比例缩放实体序号38 39 40 41 42 43 44 45 46 47命令Shade Spline Stretch Style Trim Undo Wblock Zoom快捷键SHA SPL S ST TR U W Z命令说明着色处理 绘制样条曲线 拉伸实体 创建文本标住样式 布尔求差 剪切实体 取消上一次操作 布尔求并 图块存盘 视图缩放。
完整版)CAD最常用命令大全(实用版)
完整版)CAD最常用命令大全(实用版)以下是CAD命令大全，包括常用的绘图命令和编辑命令。
L：绘制直线。
ML：创建多条平行线。
PL：绘制多段线。
PE：编辑多段线。
SPL：绘制样条曲线。
SPE：编辑样条曲线。
XL：创建无限长的构造线。
A：绘制圆弧。
C：绘制圆形。
DO：绘制圆环。
EL：绘制椭圆。
PO：绘制点。
DCE：标记中心点。
POL：绘制正多边形。
XXX：绘制矩形。
REG：创建面域。
XXX：图案填充。
SO：创建实体填充的三角形和四边形。
修订云线和椭圆弧。
DI：测量距离。
ME：定距等分。
DIV：定数等分。
DT：绘制单行文字。
T/-T/MT：绘制多行文字。
ED：编辑文字、标注文字、属性定义和特征控制框。
ST：设置文字样式。
B/-B：创建块。
I/-I：插入块。
W/-W：将对象或块写入新图形文件。
AR/-AR：创建阵列。
BR：打断对象。
XXX：倒角。
CO/CP：复制对象。
E：删除对象。
EX：延伸对象。
F：圆角对象。
M：移动对象。
MI：镜像对象。
LEN：拉长对象。
O：偏移对象。
RO：旋转对象。
S：拉伸对象。
SC：缩放对象。
TR：修剪对象。
EXPLODE：分解对象。
以下是CAD软件中常用的一些标注和命令：标注：DAL：对齐标注DAN：角度标注DBA：基线标注DCO：连续标注DDI：直径标注DED：编辑标注DLI：线性标注DOR：坐标标注DRA：半径标注LE：快速引线D：标注样式管理器DST：标注样式管理器STA：标准配置（CAD标准）DRE：重新关联标注DDA：删除选定择标注的关联性LA：图层特性管理器LA：图层特性管理器（命令行输入）LW：线宽设置命令：LT：线型管理器LT：线型管理器（命令行输入）XXX：线型管理器XXX：线型管理器（命令行输入）LINEWEIGHT：线宽LTS：设置全局线型比例因子TOR：圆环（三维）WE：楔体3P：三维多段线3F：三维面IN：交集UNI：并集SU：差集EXT：拉伸（三维命令）REV：旋转（通过绕轴旋转二维对象来创建实体）HI：消隐SHA：着色SL：剖切（用平面剖切一组实体）XXX：切割（用平面和实体的交集创建面域）INF：干涉3A：三维阵列3DO：三维动态观察ORBIT：三维动态观察器RPR：渲染系统配置RR：渲染DC：设计中心（ctrl+2）ADC：设计中心DCENTER是AutoCAD中的一个设计中心，可以方便地管理和访问各种设计资源。
CAD命令及用法详解
CAD命令及用法详解一、绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（结束命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点（绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令结束）（绘制圆的方法有6种，可参考绘图菜单---圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车结束命令，如果用鼠标直接指定则命令自动结束）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令）点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创建面域的对象/回车（命令结束）多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令W/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中多次使用，可理解为定义外部块）插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令结束）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车（命令结束）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象/回车（命令结束）复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点（开始复制）/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令结束）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车（命令结束）阵列复制：AR用法：输入命令AR/回车/设置阵列对话框（可选择矩形或环形阵列）移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令结束）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令结束）拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象（意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开始拉伸，拉伸完以后命令自动结束）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（结束命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（结束命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（结束命令）（这样在栏选范围内并且有边界的对象将被修剪）延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（结束命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J为编辑多段线合并项）/三下回车（结束命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（结束命令）三、对象特性设计中心“Ctrl＋2”：ADC修改特性“Ctrl＋1”：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创建，包括创建闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有则回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。

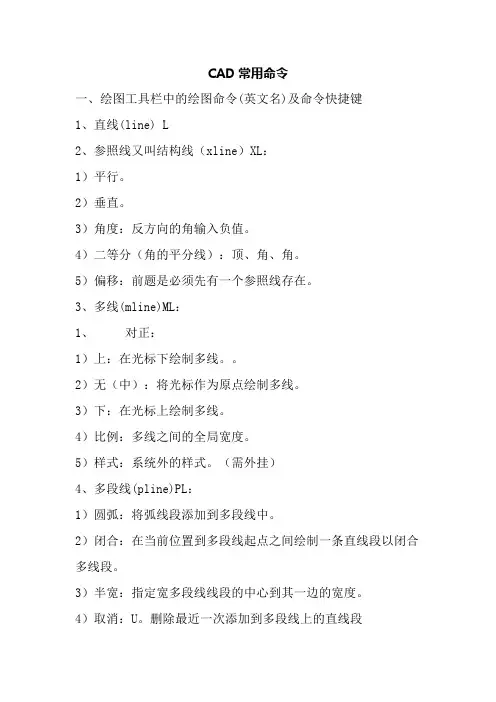

CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线（xline）XL：1）平行。
2）垂直。
3）角度：反方向的角输入负值。
4）二等分（角的平分线）：顶、角、角。
5）偏移：前题是必须先有一个参照线存在。
3、多线(mline)ML：1、对正：1）上：在光标下绘制多线。
2）无（中）：将光标作为原点绘制多线。
3）下：在光标上绘制多线。
4）比例：多线之间的全局宽度。
5）样式：系统外的样式。
（需外挂）4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL9、椭圆(ellipse)EL：1）中心点：通过指定的中心点来创建椭圆。
2）轴端点：通过指定两个端点来创建椭圆。
3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。
10、插入块(insert)I：1）输入块的名称。
2）选择路径：A：插入点B：缩放比例C：旋转注：上面三项的可选择“在屏幕上指定”。
在没有选择的情况下，插入时会按原来定义的大小输入。
11、创建块 (block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
Auto_cad命令大全
命令大全3A（3DARRAY）三维阵列；3DO（3DORBIT）三维动态观察器视图；3F（3DFACE）创建三维面；3P（3DPOLY）在三维空间创建多段线；A（ARC）创建圆弧；ADC（ADCENTER）“工具”菜单：设计中心；DCAA（AREA）计算对象或指定区域的面积和周长；AL（ALIGN）在二维和三维空间中将对象与其他对象对齐；AP（APPLOAD）加载或卸载应用程序并定义启动时要加载的应用程序；AR（ARRAY）阵列；-AR（-ARRAY）；ATT（ATTDEF）将显示命令行提示；-ATT（-ATTDEF）；ATE（ATTEDIT）选择块参照；-ATE（-ATTEDIT）属性编辑；ATTE（-ATTEDIT）；B（BLOCK）块定义；-B（-BLOCK）；BH（BHATCH）边界图案填充；BO（BOUNDARY）边界创建-BO（-BOUNDARY）；BR（BREAK）在两点之间打断选定对象；C（CIRCLE）创建圆；CH（PROPERTIES）控制现有对象的特性；-CH（CHANGE）；CHA（CHAMFER）给对象加倒角；CO(CP)（COPY）复制对象；CHK（CHECKSTANDARDS）检查当前图形的标准冲突情况；COL（COLOR）设置新对象的颜色；COLOUR（COLOR）；D（DIMSTYLE）标注样式管理器；DAL（DIMALIGNED）创建对齐线性标注；DAN（DIMANGULAR）创建角度标注；DBC（DBCONNECT）数据库连接管理器；DBA（DIMBASELINE）从上一个标注或选定标注的基线处创建线标注；DCE（DIMCENTER）创建圆和圆弧的圆心标记或中心线；DCENTER（ADCENTER）；DCO（DIMCONTINUE）从上一个标注或选定标注的第二条尺寸界线处创建标注；DDA（DIMDISASSOCIATE）删除选定择标注的关联性；DDI（DIMDIAMETER）创建圆和圆弧的直径标注；DED（DIMEDIT）编辑标注；DI（DIST）距离函数；DIV（DIVIDE）定数等分对象；DLI（DIMLINEAR）创建线性标注；DO（DONUT）绘制填充的圆和环；DOR（DIMORDINATE）创建坐标点标注DOV（DIMOVERRIDE）替代尺寸标注系统变量；DR（DRAWORDER）修改图像和其他对象的显示次序DRA（DIMRADIUS）创建圆和圆弧的半径标注；DRE（DIMREASSOCIATE）将选定标注与几何对象相关联；DS（DSETTINGS）指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置；DST（DIMSTYLE）将新标注样式应用到现有标注；DT（TEXT）输入文字；DV（DVIEW）定义平行投影或透视视图；E（ERASE）擦除；ED（DDEDIT）编辑文字、标注文字、属性定义和特征控制框；EL（ELLIPSE）创建椭圆或椭圆弧；EX（EXTEND）将对象延伸到另一对象；EXIT（QUIT）退出AutoCAD；EXP（EXPORT）以其他文件格式保存对象；EXT（EXTRUDE）通过拉伸现有二维对象来创建唯一实体原型；F（FILLET）给对象加圆角；？FI（FILTER）为对象选择创建可重复使用的过滤器；G（GROUP）编组提供了以组为单位操作图形元素的简单方法；-G（-GROUP）；GR（DDGRIPS）选项设置；H（BHATCH）边界图案填充；-H（HATCH）；HE（HATCHEDIT）选择关联填充对象进行编辑；HI（HIDE）重生成三维模型时不显示隐藏线；I（INSERT）插入；-I（-INSERT）IAD（IMAGEADJUST）更改光栅图像亮度、对比度和褪色度；IAT（IMAGEATTACH）将新的图像附着到当前图形ICL（IMAGECLIP）为图像对象创建新的剪裁边界；IM（IMAGE）图像管理器；-IM（-IMAGE）IMP（IMPORT）将各种格式的文件输入到AutoCAD 中；IN（INTERSECT）从多个实体或面域的交集创建复合实体或面域并删除交集以外的部分；INF（INTERFERE）用两个或多个实体的公共部分创建三维组合实体；IO（INSERTOBJ）插入链接对象或内嵌对象L创建直线段；LA（LAYER）图层特性管理器；LE（QLEADER）创建引线和引线注释LEN（LENGTHEN）修改对象的长度和圆弧的包含角；LI（LIST）LS（LIST）显示选定对象的数据库信息LO（-LAYOUT）创建并修改图形布局选项卡；（LWEIGHT）设置当前线宽、线宽显示选项和线宽单位；LT（LINETYPE）修改对象的颜色、图层、线型、线型比例因子、线宽、厚度和打印样式LTS（LTSCALE）设置全局线型比例因子LW（LWEIGHT）设置当前线宽、线宽显示选项和线宽单位；M（MOVE）移动对象；MA（MATCHPROP）将选定对象的特性应用到其他对象；ME（MEASURE）点定距等分；MI（MIRROR）镜像；ML（MLINE）多线；MO（PROPERTIES）控制现有对象的特性MS（MSPACE）从图纸空间切换到模型空间视口；MT（MTEXT）多行文字；MV（MVIEW）将在图纸空间中绘制的对象转换为视口；O（OFFSET）偏移；OP（OPTIONS）工具菜单的选项；ORBIT（3DORBIT）；三维观察器；OS（OSNAP）-OS（-OSNAP）设置执行对象捕捉模式；P（PAN）；-P（-PAN）移动视图位置PA（PASTESPEC）插入剪贴板数据并控制数据格式；PARTIALOPEN（PARTIALOPEN）将选定视图或图层的几何图形加载到图形中；PE（PEDIT）编辑多段线和三维多边形网格PL（PLINE）多线；PO（POINT）创建点对象；POL（POLYGON）创建闭合的等边多段线；PR（PROPERTIES）控制现有对象的特性；PRCLOSE（PROPERTIESCLOSE）关闭“特性”选项板PRE（PREVIEW）显示图形的打印效果；PRINT（PLOT）打印设置对话框；PS（PSPACE）从模型空间视口切换到图纸空间；PTW（PUBLISHTOWEB）创建包括选定图形的图像的网页；PU（PURGE）删除图形中未使用的命名项目，例如块定义和图层；-PU（-PURGE）；R（REDRAW）刷新当前视口中的显示RA（REDRAWALL）“用户系统配置”选项卡（“选项”对话框）；RE（REGEN）重生成；REA（REGENALL）“用户系统配置”选项卡（“选项”对话框）；REC（RECTANG）绘制矩形多段线REG（REGION）将包含封闭区域的对象转换为面域对象；REN（RENAME）；-REN（-RENAME）重命名REV（REVOLVE）通过绕轴旋转二维对象来创建实体；RO（ROTATE）绕基点移动对象；RPR（RPREF）设置渲染系统配置；RR（RENDER）创建三维线框或实体模型的照片级真实感着色图像S（STRETCH）移动或拉伸对象；SC（SCALE）在X、Y 和Z 方向按比例放大或缩小对象SCR（SCRIPT）从脚本文件执行一系列命令；SE（DSETTINGS）指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置；SEC（SECTION）用平面和实体的交集创建面域SET（SETVAR）列出系统变量或修改变量值；SHA（SHADEMODE）管理光源和光照效果；SL（SLICE）用平面剖切一组实体；SN（SNAP）规定光标按指定的间距移动；SO（SOLID）创建实体填充的三角形和四边形；SP（SPELL）检查图形中的拼写；SPL（SPLINE）创建非一致有理B 样条曲线；SPE（SPLINEDIT）编辑样条曲线或样条曲线拟合多段线；ST（STYLE）文字样式对话框；STA（STANDARDS）管理标准文件与AutoCAD 图形之间的关联性。
CAD常用命令速查表完全全面完美版
CAD常用命令速查表完全全面完美版CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。
在CAD软件中，命令是完成各种绘图和编辑操作的基本工具。
熟练掌握常用的CAD命令对于提高工作效率和准确性非常重要。
下面是CAD常用命令速查表，旨在帮助用户快速查找并掌握各种常用命令。
1. 创建命令：- Line：创建直线- Circle：创建圆- Arc：创建弧- Polygon：创建多边形- Rectangle：创建矩形- Ellipse：创建椭圆2. 编辑命令：- Erase：删除对象- Copy：复制对象- Move：移动对象- Rotate：旋转对象- Mirror：镜像对象- Scale：缩放对象3. 修改命令：- Trim：修剪对象- Extend：延长对象- Fillet：圆角处理- Chamfer：倒角处理- Offset：偏移对象- Break：拆分对象4. 绘图命令：- Hatch：填充图案- Dimension：标注尺寸- Text：插入文字- Mtext：插入多行文字- Leader：插入标注线- Block：创建或插入块5. 图层命令：- Layer：管理图层- Linetype：管理线型- Lineweight：管理线宽- Color：管理颜色- Isolate：隔离图层- Freeze：冻结图层6. 选项命令：- Undo：撤销上一步操作- Redo：重做上一步撤销的操作- Pan：平移视图- Zoom：缩放视图- Regen：刷新视图- Properties：查看和修改对象属性7. 输出命令：- Plot：打印图纸- Export：导出为其他文件格式- Save：保存文件- New：创建新文件- Open：打开已有文件- Close：关闭当前文件以上只是CAD常用命令速查表的一部分，随着CAD软件的不断更新和发展，还会有更多的命令被引入。
熟练掌握这些常用命令，并根据实际需求灵活运用，将会极大地提高工作效率。
CAD常用命令大全(完整版)
CAD常用命令大全1、对象特性ADC , *ADCENTER（设计中心“Ctrl＋2”）CH , MO *PROPERTIES(修改特性“Ctrl＋1”)MA , *MATCHPROP（属性匹配）ST , *STYLE（文字样式）<BR< p>COL , *COLOR（设置颜色）LA , *LAYER（图层操作）LT , *LINETYPE（线形）LTS , *LTSCALE（线形比例）LW , *LWEIGHT （线宽）UN , *UNITS（图形单位）ATT , *ATTDEF（属性定义）ATE , *ATTEDIT（编辑属性）BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL , *ALIGN（对齐）EXIT , *QUIT（退出）EXP , *EXPORT（输出其它格式文件）IMP , *IMPORT（输入文件）OP ,PR *OPTIONS（自定义CAD设置）PRINT , *PLOT（打印）PU , *PURGE（清除垃圾）R , *REDRAW（重新生成）REN , *RENAME（重命名）SN , *SNAP（捕捉栅格）DS , *DSETTINGS（设置极轴追踪）OS , *OSNAP（设置捕捉模式）PRE , *PREVIEW（打印预览）TO , *TOOLBAR（工具栏）V , *VIEW（命名视图）AA , *AREA（面积）DI , *DIST（距离）LI , *LIST（显示图形数据信息2、绘图命令：PO , *POINT（点）L , *LINE（直线）XL , *XLINE（射线）PL , *PLINE（多段线）ML , *MLINE（多线）SPL , *SPLINE（样条曲线）POL , *POLYGON（正多边形）REC , *RECTANGLE（矩形）C , *CIRCLE(圆)A , *ARC(圆弧)DO , *DONUT（圆环）EL , *ELLIPSE（椭圆）REG , *REGION（面域）MT , *MTEXT（多行文本）T , *MTEXT（多行文本）B , *BLOCK（块定义）I , *INSERT（插入块）W , *WBLOCK（定义块文件）DIV , *DIVIDE（等分）H , *BHATCH（填充）3、修改命令：CO , *COPY（复制）MI , *MIRROR（镜像）AR , *ARRAY（阵列）O , *OFFSET（偏移）RO , *ROTATE（旋转）M , *MOVE（移动）E , DEL键*ERASE（删除）X , *EXPLODE（分解）TR , *TRIM（修剪）EX , *EXTEND（延伸）S , *STRETCH（拉伸）LEN , *LENGTHEN（直线拉长）SC , *SCALE（比例缩放）BR , *BREAK（打断）CHA , *CHAMFER(倒角)F , *FILLET（倒圆角）<BR< p> PE , *PEDIT（多段线编辑）ED , *DDEDIT（修改文本）4、视窗缩放：P , *PAN（平移）Z＋空格＋空格, *实时缩放Z , *局部放大Z+P , *返回上一视图Z＋E , *显示全图5、尺寸标注：DLI , *DIMLINEAR（直线标注）DAL , *DIMALIGNED（对齐标注）DRA , *DIMRADIUS（半径标注）DDI , *DIMDIAMETER（直径标注）DAN , *DIMANGULAR（角度标注）DCE , *DIMCENTER（中心标注）DOR , *DIMORDINATE（点标注）TOL , *TOLERANCE（标注形位公差）LE , *QLEADER（快速引出标注）DBA , *DIMBASELINE（基线标注）DCO , *DIMCONTINUE（连续标注）D , *DIMSTYLE（标注样式）DED , *DIMEDIT（编辑标注）DOV , *DIMOVERRIDE(替换标注系统变量) 6.常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7.常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。
CAD常用命令大全（完整版）
CAD常用命令大全（完整版）CAD常用命令大全1、对象特性ADC , *ADCENTER（设计中心“Ctrl＋2”）CH , MO *PROPERTIES(修改特性“Ctrl＋1”)MA , *MATCHPROP（属性匹配）ST , *STYLE（文字样式）<br< bdsfid="68" p=""></br<>COL , *COLOR（设置颜色）LA , *LAYER（图层操作）LT , *LINETYPE（线形）LTS , *LTSCALE（线形比例）LW , *LWEIGHT （线宽）UN , *UNITS（图形单位）ATT , *ATTDEF（属性定义）ATE , *ATTEDIT（编辑属性）BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL , *ALIGN（对齐）EXIT , *QUIT（退出）EXP , *EXPORT（输出其它格式文件）IMP , *IMPORT（输入文件）OP ,PR *OPTIONS（自定义CAD设置）PRINT , *PLOT（打印）PU , *PURGE（清除垃圾）R , *REDRAW（重新生成）REN , *RENAME（重命名）SN , *SNAP（捕捉栅格）DS , *DSETTINGS（设置极轴追踪）OS , *OSNAP（设置捕捉模式）PRE , *PREVIEW（打印预览）TO , *TOOLBAR（工具栏）V , *VIEW（命名视图）AA , *AREA（面积）DI , *DIST（距离）LI , *LIST（显示图形数据信息2、绘图命令：PO , *POINT（点）L , *LINE（直线）XL , *XLINE（射线）PL , *PLINE（多段线）ML , *MLINE（多线）SPL , *SPLINE（样条曲线）POL , *POLYGON（正多边形）REC , *RECTANGLE（矩形）C , *CIRCLE(圆)A , *ARC(圆弧)DO , *DONUT（圆环）EL , *ELLIPSE（椭圆）REG , *REGION（面域）MT , *MTEXT（多行文本）T , *MTEXT（多行文本）B , *BLOCK（块定义）I , *INSERT（插入块）W , *WBLOCK（定义块文件）DIV , *DIVIDE（等分）H , *BHATCH（填充）3、修改命令：CO , *COPY（复制）MI , *MIRROR（镜像）AR , *ARRAY（阵列）O , *OFFSET（偏移）RO , *ROTATE（旋转）M , *MOVE（移动）E , DEL键*ERASE（删除）X , *EXPLODE（分解）TR , *TRIM（修剪）EX , *EXTEND（延伸）S , *STRETCH（拉伸）LEN , *LENGTHEN（直线拉长）SC , *SCALE（比例缩放）BR , *BREAK（打断）CHA , *CHAMFER(倒角)F , *FILLET（倒圆角）<br< bdsfid="131" p=""> PE , *PEDIT （多段线编辑）</br<>ED , *DDEDIT（修改文本）4、视窗缩放：P , *PAN（平移）Z＋空格＋空格, *实时缩放Z , *局部放大Z+P , *返回上一视图Z＋E , *显示全图5、尺寸标注：DLI , *DIMLINEAR（直线标注）DAL , *DIMALIGNED（对齐标注）DRA , *DIMRADIUS（半径标注）DDI , *DIMDIAMETER（直径标注）DAN , *DIMANGULAR（角度标注）DCE , *DIMCENTER（中心标注）DOR , *DIMORDINATE（点标注）TOL , *TOLERANCE（标注形位公差）LE , *QLEADER（快速引出标注）DBA , *DIMBASELINE（基线标注）DCO , *DIMCONTINUE（连续标注）D , *DIMSTYLE（标注样式）DED , *DIMEDIT（编辑标注）DOV , *DIMOVERRIDE(替换标注系统变量) 6.常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7.常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）。
CAD2008常用命令
CAD2008常用命令AUTOCAD 2008 命令大全3D 命令用于在可以隐藏、着色或渲染的常见几何体中创建三维多边形网格对象 3DALIGN 在二维和三维空间中将对象与其他对象对齐3DARRAY 创建三维阵列3DCLIP 启动交互式三维视图并打开“调整剪裁平面”窗口 3DCONFIG 提供三维图形系统配置设置3DCORBIT 启用交互式三维视图并将对象设置为连续运动 3DDISTANCE 启用交互式三维视图并使对象看起来更近或更远 3DDWF 创建三维模型的三维 DWF 文件并将其显示在 DWF Viewer 中 3DDWFPUBLISH 已废弃3DFACE 在三维空间中的任意位置创建三侧面或四侧面 3DFLY 交互式更改三维图形的视图，使用户就像在模型中飞行一样 3DFORBIT 使用不受约束的动态观察，控制三维中对象的交互式查看 3DMESH 创建自由格式的多边形网格3DMOVE 在三维视图中显示移动夹点工具，并沿指定方向将对象移动指定距离3DORBIT 控制在三维空间中交互式查看对象3DORBITCTR 在三维动态观察视图中设置旋转的中心。
3DPAN 图形位于“透视”视图时，启用交互式三维视图并允许用户水平和垂直拖动视图3DPOLY 在三维空间创建多段线3DROTATE 在三维视图中显示旋转夹点工具并围绕基点旋转对象 3DSIN 输入3D Studio (3DS) 文件3DSOUT 已废弃3DSWIVEL 沿拖动的方向更改视图的目标3DWALK 交互式更改三维图形的视图，使用户就像在模型中漫游一样 3DZOOM 在透视视图中放大和缩小ABOUT 显示关于 AutoCAD 的信息ACISIN 输入 ACIS 文件并在图形中创建体对象、实体或面域 ACISOUT 将体对象、实体或面域输出到 ACIS 文件ADCCLOSE 关闭设计中心ADCENTER 管理和插入块、外部参照和填充图案等内容 ADCNAVIGATE 加载指定的设计中心图形文件、文件夹或网络路径 ALIGN 在二维和三维空间中将对象与其他对象对齐AMECONVERT 将 AME 实体模型转换为 AutoCAD 实体对象 ANIPATH 保存在三维模型中沿路径的动画ANNORESET 将 annotative 对象的所有比例表示法的位置重置为当前比例表示法的位置ANNOUPDATE 更新现有的 annotative 对象，使之与其样式的当前特性相匹配APERTURE 控制对象捕捉靶框大小APPLOAD 加载和卸载应用程序，定义要在启动时加载的应用程序 ARC 创建圆弧ARCHIVE 将当前要归档的图纸集文件打包AREA 计算对象或指定区域的面积和周长ARRAY 创建按指定方式排列的多个对象副本ARX 加载、卸载 ObjectARX 应用程序并提供相关信息 ATTACHURL 将超链接附着到图形中的对象或区域 ATTDEF 创建属性定义ATTDISP 全局控制图形中块属性的可见性ATTEDIT 更改块中的属性信息ATTEXT 将与块关联的属性数据、文字信息提取到文件中 ATTIPEDIT 更改块中属性的文本内容ATTREDEF 重定义块并更新关联属性ATTSYNC 用块的当前属性定义更新指定块的全部实例 AUDIT 检查图形的完整性并更正某些错误AUTOPUBLISH 将图形自动发布到 DWF 文件BACKGROUND 旧式的。
