模拟电子技术期末试卷答案
《模拟电子技术》期末考试试卷12010.05一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。
（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。
（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。
（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、共集电 三种组态。
（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。
（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。
（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波 和稳压电路。
二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。
（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。
（A ）感性 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。
（A ）共基接法 （B ）共集接法 （C ）共射接法 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。
（A）ββ2（C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输出电阻最小的电路是；既能放大电流，又能放大电压的电路是。
（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当NPN型晶体管工作在放大区时，各极电位关系为uC uB uE 。
（B）< （C）= （D）≤（7）硅二极管的正向导通压降比锗二极管的。
大（B）小（C）相等（8）在正弦波振荡器中，放大器的主要作用是（）。
保证振荡器满足振幅平衡条件，能持续输出振荡信号（B）保证电路满足相位平衡条件（C）把外界的影响减弱（9）图1中能组成复合管的是，其类型是。
(A、PNP B、NPN)（10）甲乙类互补对称电路与乙类互补对称电路相比，主要优点是( )。
（A）输出功率大（B）效率高交越失真小（D）电路结构简单三．判断题（每题2分，共30分）（1）在运算电路中，同相输入端和反相输入端均为“虚地”。
（×）（2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。
（√）（3）使输入量减小的反馈是负反馈，否则为正反馈。
（×）（4）产生零点漂移的原因主要是晶体管参数受温度的影响。
（√）（5）利用两只NPN型管构成的复合管只能等效为NPN型管。
（√）（6）本征半导体温度升高后两种载流子浓度仍然相等。
（√）（7）未加外部电压时，PN结中电流从P区流向N区。
（×）（8）集成运放在开环情况下一定工作在非线性区。
（√）（9）只要引入正反馈，电路就会产生正弦波振荡。
（×）（10）直流稳压电源中的滤波电路是低通滤波电路。
（√）（11）稳定振荡器中晶体三极管的静态工作点，有利于提高频率稳定度。
（√）（12）只要工作点合适，晶体管放大器就不会使输出信号的波形产生失真。
（×）（13）同一放大电路，若要其增益增大，则其通频带宽度将减小。
（√）（14）差动（差分）放大器的电压增益仅与其输出方式（单端或双端）有关，而与输入方式无关。
（√）（15）为使输出电压稳定，稳压电源的输出电阻应愈大愈好。
（×）四．简答题（每题5分，共15分）（1）简述放大电路的作用和本质。
答：放大电路作用是把微弱的电信号（包括电压、电流、功率）增强到负载所需要数值。
其本质是一种换能器，它利用电子器件的控制作用，在输入信号的作用下，将直流电源提供的功率转换成输出信号功率。
（2）三极管导通的内部和外部条件是什么？答：内部导通条件：发射区浓度高，基区浓度低且薄，集电结面积大于发射结面积。
外部导通条件：发射结正偏，集电结反偏。
（3）理想集成运放的主要特点是什么？答：1.开环差模电压放大倍数→uoA； 2.输入电阻→idR∞； 3.输出电阻→OR；4.带宽BW→∞；转换速率→RS∞； 5.共模抑制比→CMRK∞。
五．计算题（每题5分，共10分）（1）在如图所示的电路中，三极管的β为50，设三极管的BE U =0.7V ，CC V +=+15V ，Ω=k R b 475，Ω=k R c 3求电路的静态工作点BQ I 、CQ I 、CEQ U 。
解：由电路可知，静态工作点A R U V I b BE CC BQ μ304757.015=-=-=集电极电流mA I I BQ CQ 5.103.050=⨯==β 三极管C 、E 间静态管压降V R I V U C CQ CC CEQ5.1035.115=⨯-=•-=(2) 如图所示电路中，已知变压器次级电压 )V (sin 2352t u ω=，稳压管V 7的稳压值V 3.6Z =U ，晶体管均为硅管。
（1） 求整流二极管承受的最大反向电压； （2） 说明电容C 的作用，并求U I 的大小； （3） 求U O 的可调范围（求出最大值和最小值）。
解：（1） 电容C 起滤波作用。
（3） V 10V )7.03.6(2.05.05.02.03.0)(BE Z 2P P 21Omin =+⨯+++=++++=U U R R R R R U故输出电压U O 的可调范围为10V~35V 。
计算的最后结果数字： （1）V 5.49RM≈U（3） U O 的可调范围为10V~35V《模拟电子技术》期末考试试卷2一、填空题：（20分，每空1分）1、BJT 是 电流 控制器件，FET 是 电压 控制器件。
2、多极放大电路的耦合方式有 阻容 、 直接 、 变压器 。
3、二极管正向导通时，正向电流为5.2mA ，则直流电阻为 Ω，交流电阻为 Ω。
4、差动放大电路两个输入端的电流分别是1.1v 和1v ，则共模信号是 1.05 v ，差模信号为 v 。
5、要获得低频信号，可选用 RC 振荡器；要获得高频信号可选用 LC 振荡器。
6、电流并联负反馈可以稳定放大电路的 输出电流 ，并使其输入电阻 减小 。
7、影响放大电路通频带下限频率的是 耦合 电容和 旁路 电容。
电路分布 极间8、理想运算放大器工作在线性区的条件是 深度负反馈 。
9、串联型反馈式稳压电路是由 、 、 和 等四部分构成。
9、 基准电压、调整环节、取样电路、比较放大 二、选择题：（20分，每题2分）1、PN 结正向偏置时，其内电场被（ ）。
A、削弱B、增强C、不变D、不确定2、三极管工作在放大状态的条件是（）。
A、发射极正偏，集电极正偏B、发射极正偏，集电极反偏C、发射极反偏，集电极反偏D、发射极反偏，集电极正偏3、LC正弦波振荡电路的振荡频率为（）。
A、f0=1/LCB、f0=1/LCC、f0=1/2πLCD、f0=1/2πLC4、场效应管的工作原理是（）。
A、输入电流控制输出电流B、输入电流控制输出电压C、输入电压控制输出电压D、输入电压控制输出电流5、为了使放大电路的输入电阻增大，输出电阻减小，应采用（）。
A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈6、半导体稳压二极管正常稳压时，应当工作于（）。
A、反向偏置击穿状态B、反向偏置未击穿状态C、正向偏置导通状态D、正向偏置未导通状态7、某NPN型三极管的输出特性如图所示，当U ce=6V时。
其电流放大系数β为（）。
A、β=100B、β=50C、β=150D、β=258、右图所示电路为（）。
A、甲类OCL功率放大电路B、乙类OTL功率放大电路C、甲乙类OCL功率放大电路D、甲乙类OTL功率放大电路9、右图为单相桥式整流滤波电路，U1为正旋波，其有效值为U1=20V，f=50HZ。
若实际测得其输出电压为28.28V，这是由于（）的结果。
A、C开路B、C的容量过小C、C的容量过大D、RL开路10、右图为两级放大电路，接入RF后引入了极间（）。
A、电流并联负反馈B、电流串联负反馈C、电压并联负反馈D、电压串联负反馈三、判断题：（8分，每题1分）1、P型半导体中的多数载流子是空穴，少数载流子是自由电子。
（）2、在三极管放大电路的三种基本组态中，共集电极放大电路带负载的能力最强。
（）3、负反馈可以提高放大电路的放大倍数的稳定值。
（）4、功率放大电路工作在大信号状态，要求9题图10题输出功率大，且转换效率高。
（）5、因为差动放大电路采用了直接耦合方式，故只能放大直流信号。
（）6、要稳定放大电路工作点，可以引入直流负反馈。
（）7、二极管的正向偏置电压升高时，其正向电阻增大。
（）8、多极放大电路的级数越多，其放大倍数越大，且其通频带越窄，（）四、判断下列各图中，哪些电路能进行正常的放大：（6分）（）（）（）五、①写出右图所示电路名称？（3分）②标出反馈电压UF的位置及极性？（3分）六、综合题：（40分）1、放大电路如右图所示：① Rb起何作用？②当Rb的阻值变小时，对直流工作点有何影响？③ Re 及RL变化时，对电压放大倍数有何影响？2、功率放大电路如图所示，设三极管的饱和压降UCES 为1V，为了使负载电阻获得12W的功率，请问：①正负电源至少应为多少伏？②三极管的IM ，BVCEO至少应为多少？3、在如图所示电路是具有电容滤波的单相桥式整流电路，已知负载电阻RL=200Ω，交流电源频率f=50HZ，则当直流输出电压为U。
=30v时，求：①每个二极管中流过的平均电流ID；②二极管所承受的最高反向电压UDRM；③确定滤波电容C的最小值。
《模拟电子技术》期末考试试卷2（参考答案）一、填空题：（20分，每空1分）1、电流、电压2、阻容耦合、变压器耦合、直接耦合3、134.6Ω、5Ω4、1.05v、0.1v5、RC、LC6、输出电流、减小。
7、耦合、旁路。
8、该电路处于深度负反馈9、基准电压、调整环节、取样电路、比较放大二、选择题：（20分，每题2分）1、A，2、B，3、C，4、D，5、A，6、A，7、D，8、B，9、D，10、C三、判断题：（８分，每题１分）1、√，2、√，3、×，4、√，5、×，6、√，7、×，8、√四、a图：不能，b图：不能，c图：能五、①电路为电感三点式振荡电路②反馈电压UF 的位置在L2两端为其电压，极性为上正下负六、综合题：（40分，1题14分；2题10分；3题16分）R L=6Ω+V EE－V EEUi3题图1、①RB作用是向三极管的基极提供合适的偏置电流，并使发射极正偏。
(完整版)模电期末试题及答案-模拟电子技术
(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。
A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。
A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。
A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。
A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。
A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。
A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。
模拟电子技术基础试卷及答案(期末) 3
模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
模拟电子技术期末试卷5套及答案
《模拟电子技术》期末考试试卷12010.05班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。
（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。
（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。
（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、 共集电 三种组态。
（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。
（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。
（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波和稳压电路。
二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。
（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。
（A ）感性 （B ） 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。
（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ） 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

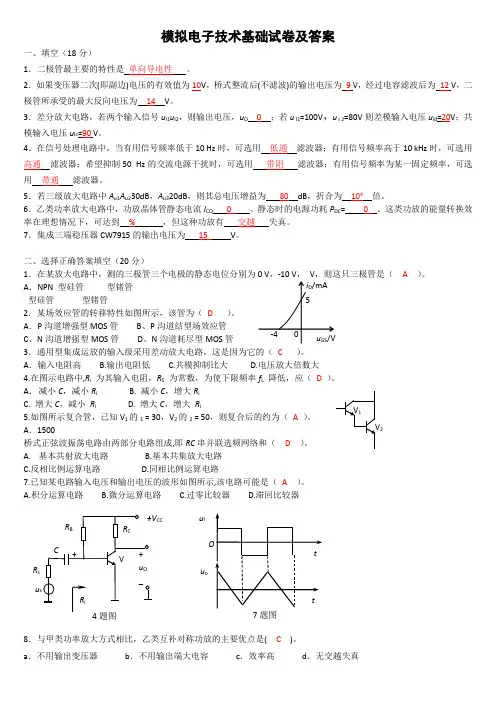

模拟电子技术基础试卷及答案(期末)
模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是 单向导电性 。
2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。
3．差分放大电路，若两个输入信号u I1u I2，则输出电压，u O 0 ；若u I1=100V ，u I 2=80V 则差模输入电压u Id =20V ；共模输入电压u Ic =90 V 。
4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。
5．若三级放大电路中A u 1A u 230dB ，A u 320dB ，则其总电压增益为 80 dB ，折合为 104 倍。
6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。
这类功放的能量转换效率在理想情况下，可达到 % ，但这种功放有 交越 失真。
7．集成三端稳压器CW7915的输出电压为 15 V 。
二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ， V ，则这只三极管是（ A ）。
A ．NPN 型硅管 型锗管型硅管 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。
A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。
A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。
《模拟电子技术基础》期末考试试卷标准答案
河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。
A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。
A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。
A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。
A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。
A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。
A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。
A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。
A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。
A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。
A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。

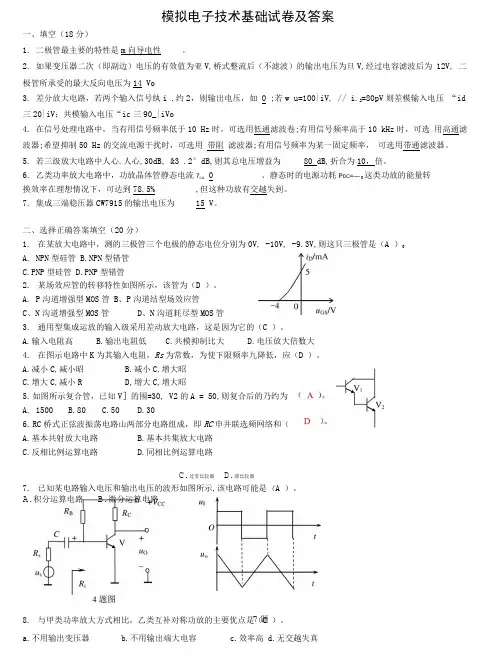

模拟电子技术基础试卷及答案(期末).doc
C.过零比较器D.滞比较器模拟电子技术基础试卷及答案一、填空（18分）1. 二极管最主要的特性是m 向导电性 。
2. 如果变压器二次（即副边）电压的有效值为亚V,桥式整流后（不滤波）的输出电压为旦V,经过电容滤波后为 12V, 二极管所承受的最大反向电压为14 Vo3. 差分放大电路，若两个输入信号纨i .约2，则输出电压，如 0 ;若w u=100|iV, // i.2=80pV 则差模输入电压 “id三20|iV ；共模输入电压“ic 三90_|iVo4. 在信号处理电路中，当有用信号频率低于10 Hz 时，可选用低通滤波卷;有用信号频率高于10 kHz 时，可选 用高通滤波器;希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器;有用信号频率为某一固定频率， 可选用带通滤波器。
5. 若三级放大电路中人心.人心,30dB, &3 .2°dB,则其总电压增益为 80 dB,折合为10，倍。
6. 乙类功率放大电路中，功放晶体管静态电流7CQ、静态时的电源功耗P DC =— 0这类功放的能量转换效率在理想情况下，可达到78.5% ,但这种功放有交越失到。
7. 集成三端稳压器CW7915的输出电压为15 V 。
二、选择正确答案填空（20分）1. 在某放大电路中，测的三极管三个电极的静态电位分别为0V, -10V, -9.3V,则这只三极管是（A ）0 A. NPN 型硅管 B.NPN 型错管 C.PNP 型硅管 D.PNP 型错管2. 某场效应管的转移特性如图所示，该管为（D ）。
A. P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管3. 通用型集成运放的输入级采用差动放大电路，这是因为它的（C ）。
A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4. 在图示电路中K 为其输入电阻，Rs 为常数，为使下限频率九降低，应（D ）。
模拟电子技术期末试题及答案
《模拟电子期末练习题》应用电子2班张昌文《模拟电子技术》模拟试题一填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5678910111213、OCL14151617才有导通电2A、（B、C、E34A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（C）而设置的。
A、稳定AuB、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是（A）。
A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B）倍。
A、1B、2 C、38、为了使放大器带负载能力强，一般引入（A）负反馈。
A、电压B、电流C、串联9、分析运放的两个依据是（A）、（B）。
A、U-≈U+B、I-≈I+≈0 C、U0=UiD、Au=1三、分析计算题1、已知电力如下图示：为理想二极管，试分析：①二极管导通还是截止？②UA0=？3、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（6分）4、电路如图所示，设UCES=0试回答下列问题：（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出现什么后果？（3）为保证输出波形不失真，输入信号ui的最大幅度为多少？管耗为多少？5、根据自激振荡的相位条件，判断下图能否产生振荡？如果能振荡，求出F0；试题一答案一、填空1、导通截止单向2、反向少数温度无关3、零无穷大4、电流电压5、正偏反偏6、增加减小7、共射极共集电极共基极8成161、1）、1）ui=0一、1、P2、PN3456789101112、用低频信号去改变高频信号的频率称为（调频），低频信号称为（调制）信号，高频信号称高频（载波）。
模拟电子技术基础期末考试试题参考答案(B)
模拟电子技术基础期末考试试题参考答案（B ）1。
（5分）2. （12分） U 01 = 6 V U 02 = 6 V U 03 = 4 VU 04 = 10 V U 05 = 2 V U 06 = 2 V 3. （10分） 为电流串联负反馈4. （8分）(a )不能振荡。
图(b )可能振荡，为电容三点式正弦波振荡电路。
振荡频率为 MHz 591212121o .≈+π≈C C C C L f5. （10分）A 1组成反相比例电路，A 2组成单值比较器，A 3组成电压跟随器；1．A 1和A 3工作在线性区，A 2工作在非线性区；u O1 = -10V ，u O2 = 12V ，u O3 = 6V 。
6．（15分）解：（1）静态分析：V7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ ef BEQ BQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β L E1E f 1uf R R R R R R A ++-=动态分析： Ω==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV 26)1(c o f be b2b1i fbe L c EQbb'be R R R r R R R R r R R A I r r u ββββ∥∥∥（2）R i 增大，R i ≈4.1k Ω；u A 减小，ef 'L R R R A u +-≈ ≈－1.92。
7．（15分）解：R W 滑动端在中点时T 1管和T 2管的发射极静态电流分析如下：mA 517.02222e W BEQ EE EQ EE e EQ W EQ BEQ ≈-==+⋅+R R U V I V R I R I U ＋ A d 和R i 分析如下： Ω≈++=-≈++-=Ω≈++=k 5.20)1(2972)1( k 18.5mV 26)1(W be i W be cd EQbb'be R r R R r R A I r r ββββ8．（15分）解：（1）静态及动态的分析估算：∥178)(mA/V 2.69k 27.1k 27.1k 17.1mV 26)1(V3mA8.1)1(Aμ 6.22c m bee b'i s i sm T EQm b be i e b'bb'be EQe b'c CQ CC CEQ BQ EQ b BEQCC BQ -≈-⋅+=≈=Ω≈=Ω≈+=Ω≈+=≈-=≈+=≈-=R g r r R R R A U I g R r R r r r I r R I V U I I R U V I u ββ（2）估算'πC ：pF1602)1(pF 214π2)(π2μc m 'μT e b'0μπe b'0T ≈++=≈-≈+≈C R g C C C f r C C C r f πππββ（3）求解上限、下限截止频率：Hz 14)π(21kHz 175π21567)()(i s L 'πH s b b'e b'b s b b'e b'≈+=≈=Ω≈+≈+=C R R f RC f R r r R R r r R ∥∥∥ （4）在中频段的增益为dB 45lg 20sm ≈u A9．（10分） 解：设A 2的输出为u O 2。
华南理工大学《 模拟电子技术 》历年期末试卷4套含答案
华南理工大学期末考试《 模拟电子技术 》试卷A （电类07级，2009.07.06）一、选择题（在题末的备选答案中选出一个正确答案的号码。
每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。
A.D1导通，D2截止，0.7V OU = B.D1截止，D2导通， 5.3V O U =- C.D1截止，D2截止，12V O U = D.D1导通，D2导通，0.7V OU =2． 图2管压降当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。
A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知UT =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i t u ω=，则交流输出o u 为（ ）。
A ．o )u t ωπ=+B ．o )u t ω=C．o )u t ωπ=+D4． 根据不同器件的工作原理，可判断下图中（）可以构成复合管。
（A ）（B ）（C ）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f=时，下列描述正确的是（ ）。
AiU B ．o U 滞后iU ︒135 C．o U 超前i U ︒45D ．o U 超前iU 135︒6． 某负反馈放大电路，其开环增益9.9mS iu A =，反馈系数10ui F k =Ω，开环输入电阻图15.0i R K '=Ω，可推算出其闭环输入电阻ifR '=（ ）。
A. 500k Ω；B. 50； C.50； D. 5Ω7． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。
模拟电子技术 (中职 )期末检测试卷及答案
一、选择题（每空2分，共34分）1、三端集成稳压器CXX7805的输出电压是（）A 5vB 9vC 12v2、测某电路中三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（），该管是（）。
A (E、C、B) B(C、B、E) C(B、C、E) D(PNP) E(NPN)3、共射极放大电路的交流输出波形上半周失真时为（）失真。
共射极放大电路的交流输出波形下半周失真时为（）失真。
A 饱和B 截止C交越D频率4、差分放大电路是为了（）而设置的。
A稳定Au B放大信号C抑制零点漂移5、对功率放大器的主要要求有（）（）（）A Uo高B Po大C效率高 D Ri大 E 波形不失真6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。
A 0-20B 20 -200C 200-10007、单相桥式整流电容波电路输出电压平均在Uo=( )U2。
A 0.45B 0.9C 1.28、当集成运放线性工作时，在两条分析依据（）（）。
A U-=U+B I-=I+=0C Uo=UiD Au=19、对功率放大器的主要要求有（）（）（）。
A Uo高B Po大C效率高 D Ri大 E 波形不失真10、振荡器的输出信号最初是由（）而来的。
A基本放大器 B 选频网络C干扰或噪声信号二、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。
2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。
3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。
4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。
5、场效应管的漏极电流ID=( ),所以它是（）控制文件。
6、当温度升高时三极管的集电极电流IC（），电流放大系数β（）。
7、为了提高三极管放大电路的输入电阻，采用（）负反馈。
为了稳定输出电流，采用（）负反馈。
8、负反馈使放大电路增益（），但（）增益稳定性。
