水泵技术指标性能结构特点
水泵实验报告
水泵实验报告水泵实验报告一、引言水泵是一种常见的机械设备，广泛应用于农田灌溉、城市供水、工业生产等领域。
本实验旨在通过对水泵的测试和分析，探究其工作原理和性能特点，为实际应用提供科学依据。
二、实验目的1. 研究水泵的工作原理和结构特点；2. 测试水泵的流量、扬程和效率等性能指标；3. 分析水泵性能曲线，探究其工作状态和优化方法。
三、实验装置与方法1. 实验装置：选取一台常见的离心式水泵，配备流量计、压力计等测试仪器；2. 实验方法：a) 首先检查水泵的各项参数，确保其正常运行；b) 将水泵接通电源，调节出口阀门，使其处于不同流量条件下；c) 使用流量计和压力计记录水泵的流量、扬程和功率等数据；d) 根据实验数据绘制水泵的性能曲线。
四、实验结果与分析1. 流量与扬程关系：通过实验数据绘制的性能曲线显示，水泵的流量与扬程呈现一定的相关性。
随着流量的增加，水泵的扬程逐渐减小。
这是因为随着流量增大，水泵内部的摩擦阻力和泵轮的离心力增加，导致扬程下降。
2. 效率与流量关系：实验结果表明，水泵的效率与流量呈现一定的变化规律。
在一定范围内，水泵的效率随着流量的增加而逐渐提高，达到最大值后逐渐下降。
这是因为水泵在不同流量条件下，其内部损耗和泵轮的转速等因素会对效率产生影响。
3. 性能曲线分析：通过对实验数据的分析，我们可以得到水泵的性能曲线。
性能曲线可以用来判断水泵的工作状态和优化方法。
例如，当水泵的流量和扬程均较大时，可以考虑增加水泵的功率以提高其效率；当流量较小而扬程较大时，可以考虑减小水泵的转速以降低能耗。
五、实验总结本实验通过对水泵的测试和分析，深入了解了水泵的工作原理和性能特点。
实验结果显示，水泵的流量、扬程和效率等指标与其工作状态和结构特点密切相关。
在实际应用中，我们应根据具体需求选择合适的水泵，并结合性能曲线进行优化调整，以提高其工作效率和节能性。
六、参考文献[1] 张明. 水泵原理与应用[M]. 北京：中国水利水电出版社，2010.[2] 李建国. 水泵性能测试技术[M]. 北京：机械工业出版社，2015.以上是本次水泵实验的报告，通过实验我们对水泵的工作原理和性能特点有了更深入的了解，并通过性能曲线分析为实际应用提供了科学依据。
水泵性能参数范文
水泵性能参数范文水泵是一种将液体从低压区域输送到高压区域的装置，广泛应用于工业、农业、建筑和市政工程等领域。
为了选择合适的水泵以及实现高效的水泵运行，了解水泵的性能参数是非常重要的。
1.流量（Q）：水泵的流量是指单位时间内通过泵的液体量，通常以立方米/秒（m3/s）或立方米/小时（m3/h）表示。
流量直接决定了水泵的输送能力，一般需要根据具体的输送需求来选择合适的水泵。
2.扬程（H）：水泵的扬程是指液体从入口到出口的高度差，也可以理解为液体克服重力所需要的力。
扬程通常以米（m）表示，扬程越高，水泵输送液体的能力就越强。
3.功率（P）：水泵的功率是指水泵输送液体所需的能量，通常以千瓦（kW）或马力（HP）表示。
水泵的功率和流量、扬程息息相关，通常可以通过水泵的性能曲线来选择合适的功率。
4.效率（η）：水泵的效率是指水泵输送液体的能量转化效率，也就是输出功率与输入功率的比值。
效率一般以百分比形式表示，高效率的水泵可以减少能源消耗和运行成本。
5. 叶轮直径（D）：水泵的叶轮直径是指水泵叶轮的最大直径，通常以毫米（mm）表示。
叶轮直径影响水泵的流量和扬程，较大的叶轮直径通常意味着较大的流量和扬程。
6. 转速（N）：水泵的转速是指水泵主轴每分钟转动的圈数，通常以转/分钟（rpm）表示。
转速影响水泵的流量和扬程，合理的转速可以提高水泵的工作效率。
7.净吸程（NPSH）：水泵的净吸程是指液体从水泵入口到叶轮中心的中间段所需的净正压力，净吸程一般以米（m）表示。
净吸程是决定水泵可靠运行的重要参数，过低的净吸程可能导致气蚀现象，影响水泵的性能。
8.允许温度（T）：水泵具有一定的耐温性能，允许温度是指水泵可安全工作的液体温度范围。
超出允许温度范围的液体可能会对水泵造成损伤或故障，因此在选择水泵时需要考虑液体的温度要求。
以上是水泵的一些重要性能参数，不同类型的水泵可能还有其他特定的参数，例如离心泵的泵头、泵效等。
在选择水泵时，需要根据具体的工况要求和技术指标来综合考虑这些参数，以确保水泵能够高效、稳定地工作。

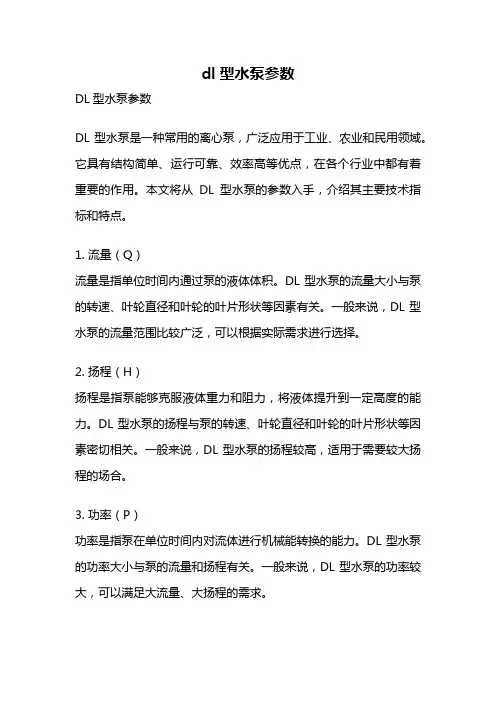

dl型水泵参数
dl型水泵参数DL型水泵参数DL型水泵是一种常用的离心泵，广泛应用于工业、农业和民用领域。
它具有结构简单、运行可靠、效率高等优点，在各个行业中都有着重要的作用。
本文将从DL型水泵的参数入手，介绍其主要技术指标和特点。
1. 流量（Q）流量是指单位时间内通过泵的液体体积。
DL型水泵的流量大小与泵的转速、叶轮直径和叶轮的叶片形状等因素有关。
一般来说，DL型水泵的流量范围比较广泛，可以根据实际需求进行选择。
2. 扬程（H）扬程是指泵能够克服液体重力和阻力，将液体提升到一定高度的能力。
DL型水泵的扬程与泵的转速、叶轮直径和叶轮的叶片形状等因素密切相关。
一般来说，DL型水泵的扬程较高，适用于需要较大扬程的场合。
3. 功率（P）功率是指泵在单位时间内对流体进行机械能转换的能力。
DL型水泵的功率大小与泵的流量和扬程有关。
一般来说，DL型水泵的功率较大，可以满足大流量、大扬程的需求。
4. 出口直径（D）出口直径是指泵的出口管道的直径。
DL型水泵的出口直径与泵的流量和扬程有关。
一般来说，DL型水泵的出口直径较大，可以满足大流量的要求。
5. 进口直径（d）进口直径是指泵的进口管道的直径。
DL型水泵的进口直径与泵的流量和扬程有关。
一般来说，DL型水泵的进口直径较大，可以满足大流量的要求。
6. 效率（η）效率是指泵在单位时间内对流体进行机械能转换的效率。
DL型水泵的效率与泵的流量、扬程、功率等因素有关。
一般来说，DL型水泵的效率较高，能够将电能转化为液体流动的能力。
7. 转速（n）转速是指泵的叶轮每分钟旋转的圈数。
DL型水泵的转速与泵的流量和扬程有关。
一般来说，DL型水泵的转速较高，可以满足大流量、大扬程的要求。
8. 叶轮直径（D1）叶轮直径是指泵叶轮的直径。
DL型水泵的叶轮直径与泵的流量和扬程有关。
一般来说，DL型水泵的叶轮直径较大，可以满足大流量的要求。
9. 叶片数（Z）叶片数是指泵叶轮上的叶片数量。
DL型水泵的叶片数与泵的流量和扬程有关。

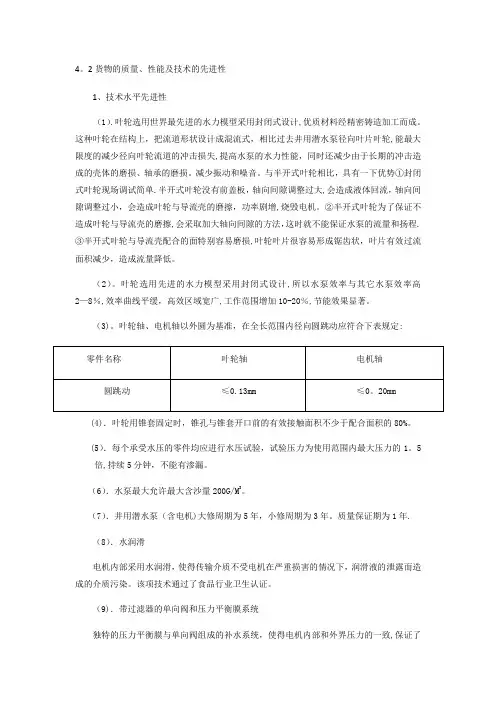

潜水泵质量、性能、技术的先进性、产品执行标准
4。
2货物的质量、性能及技术的先进性1、技术水平先进性（1）.叶轮选用世界最先进的水力模型采用封闭式设计,优质材料经精密铸造加工而成。
这种叶轮在结构上，把流道形状设计成混流式，相比过去井用潜水泵径向叶片叶轮,能最大限度的减少径向叶轮流道的冲击损失,提高水泵的水力性能，同时还减少由于长期的冲击造成的壳体的磨损、轴承的磨损。
减少振动和噪音。
与半开式叶轮相比，具有一下优势①封闭式叶轮现场调试简单.半开式叶轮没有前盖板，轴向间隙调整过大,会造成液体回流，轴向间隙调整过小，会造成叶轮与导流壳的磨擦，功率剧增,烧毁电机。
②半开式叶轮为了保证不造成叶轮与导流壳的磨擦,会采取加大轴向间隙的方法，这时就不能保证水泵的流量和扬程.③半开式叶轮与导流壳配合的面特别容易磨损,叶轮叶片很容易形成锯齿状，叶片有效过流面积减少，造成流量降低。
（2）。
叶轮选用先进的水力模型采用封闭式设计,所以水泵效率与其它水泵效率高2—8％,效率曲线平缓，高效区域宽广,工作范围增加10-20％,节能效果显著。
（3)。
叶轮轴、电机轴以外圆为基准，在全长范围内径向圆跳动应符合下表规定:(4)．叶轮用锥套固定时，锥孔与锥套开口前的有效接触面积不少于配合面积的80%。
(5）．每个承受水压的零件均应进行水压试验，试验压力为使用范围内最大压力的1。
5倍,持续5分钟，不能有渗漏。
（6）．水泵最大允许最大含沙量200G/M3。
（7）．井用潜水泵（含电机)大修周期为5年，小修周期为3年。
质量保证期为1年.（8）．水润滑电机内部采用水润滑，使得传输介质不受电机在严重损害的情况下，润滑液的泄露而造成的介质污染。
该项技术通过了食品行业卫生认证。
（9)．带过滤器的单向阀和压力平衡膜系统独特的压力平衡膜与单向阀组成的补水系统，使得电机内部和外界压力的一致,保证了电机在较大外界压力下不会变形,同时也使得电机能在较深的水下正常的运转。
自动补水系统，还保证了电机在长时间运转情况下，内部润滑的正常运行.（10)．自调整式止推轴承止推轴承可以在一定的角度和方向自动调整，使得电机在不同角度安装的情况下，轴和止推轴承间水膜的形成，从而减少了该部位的磨损，延长了电机的使用寿命.（11)．抗沙设计独特的甩沙环机械密封设计，电机有了良好的抗沙性能，在较为恶劣的介质环境下也能保证电机的寿命。
水泵性能总结报告
水泵性能总结报告引言水泵作为一种常见的流体输送设备，在工业生产和日常生活中具有广泛的应用。
水泵的性能直接影响到输送流体的效率和能耗。
本报告对水泵的性能进行了总结和分析，并提出了一些建议以优化水泵的性能。
水泵分类和原理根据不同的工作原理和用途，水泵可以分为离心泵和容积泵两大类。
•离心泵：利用离心力将流体从中心向外推送的泵。
其工作原理基于离心力与压力的平衡关系，通过旋转叶轮将流体的动能转换为压力能，实现流体的输送。
•容积泵：通过改变容积，将流体从泵的入口处抽入并排出的泵。
其工作原理基于容积变化引起的压力差，通过容积的周期性变化实现流体的吸入和排出。
水泵性能参数流量流量是指单位时间内通过泵的液体体积。
通常以单位时间内液流通过泵的立方米数表示，单位为m³/h或L/s。
流量是衡量泵性能的重要参数之一。
扬程扬程是指液体在泵的作用下克服阻力提升的高度。
通常以米为单位。
泵的扬程与流量成反比关系，随着流量的增大，泵的扬程逐渐减小。
扬程是决定泵能否正常运行的关键因素之一。
功率功率是指单位时间内泵所输出的工作量。
通常以千瓦（kW）为单位。
泵的功率与流量及扬程有关，流量和扬程越大，泵所输出的功率也就越大。
效率效率是指泵的输入功率与输出功率之比，以百分比表示。
泵的效率直接关系到泵的能耗，高效率的泵能够节省能源并减少运行成本。
水泵性能测试为了确保水泵的正常运行，需要进行性能测试以评估其具体的性能参数。
常见的水泵性能测试包括：流量测试流量测试主要是测量单位时间内通过泵的液体体积。
流量测试一般采用流量计进行，可以通过设置不同的流量使泵在不同工况下工作，进而测试泵在不同条件下的流量性能。
扬程测试扬程测试是通过测量液体在泵的作用下抬升的高度来确定泵的扬程性能。
通常使用压力传感器在泵的入口和出口处进行测量，计算两者的压差来确定泵的扬程。
功率测试功率测试是用来测量泵输出功率的测试方法。
通常通过电力仪表测量泵的输入功率，并结合流量和扬程的测试结果计算出泵的输出功率。
大流量高压柱塞水泵参数
大流量高压柱塞水泵参数大流量高压柱塞水泵是一种用于输送高压水的设备，广泛应用于工业生产、石油化工、水利工程、船舶舱液清洗等领域。
其主要特点是能够产生高压力的水流，达到清洗、输送、喷涂等目的。
本文将介绍大流量高压柱塞水泵的参数，包括其主要技术指标、结构特点、适用范围等内容。
一、主要技术指标1. 流量：大流量高压柱塞水泵的流量是一个重要的参数，通常以立方米/小时（m³/h）或者升/分钟（L/min）来表示。
一般来说，流量越大，能够输送的水量就越多。
2. 出口压力：大流量高压柱塞水泵的出口压力指的是泵所能产生的最大压力，通常以兆帕（MPa）或者巴（bar）来表示。
出口压力决定了水流的喷射力和输送距离，是衡量水泵功率的重要参数。
3. 转速：水泵的转速是指泵轴每分钟旋转的圈数，通常以转/分（r/min）表示。
转速的高低直接影响到水泵的输出功率和效率。
4. 功率：大流量高压柱塞水泵的功率是指其驱动设备（如电动机或者柴油机）的功率，通常以千瓦（kW）或者马力（hp）来表示。
功率确定了水泵的工作能力和输送效率。
二、结构特点1. 柱塞：大流量高压柱塞水泵采用柱塞式结构，柱塞与柱塞套之间的密封性好，能够承受高压力的水流而不泄漏。
2. 泵体：泵体通常采用高强度合金材料制成，能够承受高压力和腐蚀性液体的冲击。
3. 输水管路：输水管路采用耐高压、耐腐蚀的材料制成，能够确保输送高压水流的稳定性和安全性。
4. 驱动装置：驱动装置采用高性能电动机或者柴油机，能够提供足够的动力支持大流量高压水泵的正常工作。
三、适用范围1. 工业清洗：大流量高压柱塞水泵能够产生强大的高压水流，广泛应用于工业设备、管道、储罐等清洗作业。
2. 消防灭火：大流量高压柱塞水泵能够迅速输送大量的水流，用于城市消防、森林防火等灭火工作。
3. 石油化工：大流量高压柱塞水泵可以输送高压腐蚀性液体，在石油化工行业有着重要的应用。
4. 船舶清洗：大流量高压柱塞水泵能够提供强大的水流动力，用于船舶舱液清洗和去污作业。
水泵的技术标准
水泵的技术标准1. 水泵类型水泵应包括离心泵、排污泵、深井泵等类型，应根据不同的工作环境和用途选择合适的水泵类型。
2. 技术参数水泵的技术参数应包括流量、扬程、功率、转速、效率等指标。
应根据具体的工作场景和需求确定水泵的技术参数。
3. 结构设计水泵的结构应合理稳定，采用优质的材料制成，确保其使用寿命和可靠性。
应注意防腐蚀、防锈、耐磨等特性。
4. 性能要求水泵应具有良好的抗堵塞能力、低噪音、高效率和节能等特性，保证其在工作时稳定可靠。
5. 安全保护水泵应具有过载保护、漏水保护、过热保护等安全保护装置，确保使用过程中的安全可靠性。
6. 检测方法水泵的出厂检测应符合相关标准，包括流量、压力、功率、噪音等方面的检测。
7. 安装使用水泵的安装应按照相关标准进行，保证其工作稳定可靠，并具备便于维护和保养的特性。
在使用过程中应严格遵守相关操作规程。
8. 维护保养水泵的维护保养包括定期清洗、润滑、检查各部件磨损情况等，确保水泵设备的长期稳定运行。
9. 环保要求水泵在生产、使用和淘汰过程中应符合环保要求，减少对环境的污染。
10. 接口标准水泵的进出口标准应符合相关规范，便于与管路连接，并具备密封良好、安装方便的特性。
11. 标识要求水泵应有清晰的产品标识，包括产品型号、生产厂家、生产日期、性能参数等信息，以便用户进行识别和查询。
12. 质量保证厂家应提供合格证书和质量保证书，确保水泵的质量符合标准要求。
以上是一份关于水泵的技术标准，详细包括了水泵的类型、技术参数、结构设计、性能要求、安全保护、检测方法、安装使用、维护保养、环保要求、接口标准、标识要求和质量保证等方面的内容。
希望对您有所帮助。
md水泵技术参数
md水泵技术参数
摘要：
1.水泵技术参数介绍
2.水泵性能参数
3.水泵结构参数
4.水泵电气参数
5.水泵应用领域
正文：
水泵是一种广泛应用于各个领域的机械设备，它可以将液体从一个地方输送到另一个地方。
水泵的性能、结构和电气参数都是衡量其性能和适用性的重要指标。
首先，我们来了解一下水泵的性能参数。
性能参数主要包括流量、扬程、效率、轴功率和汽蚀余量等。
流量是指水泵在单位时间内输送的液体体积，扬程是指水泵能够提升液体的垂直高度，效率是指水泵将电能转化为液体动能的效率，轴功率是指水泵所需的输入功率，汽蚀余量是指水泵在发生汽蚀时还能保持正常工作的最小流量。
其次，水泵的结构参数也是影响其性能和可靠性的重要因素。
结构参数主要包括泵体、叶轮、泵轴、轴承和密封装置等部件的结构形式和材料。
泵体的结构形式有立式、卧式和轴流式等，叶轮的结构形式有径向、后向和螺旋等，泵轴和轴承的材料选择要考虑到耐磨、耐腐蚀和承载能力等性能，密封装置则需要具有良好的密封性能和耐磨性能。
此外，水泵的电气参数也是评价其性能和安全性的重要指标。
电气参数主要包括电源电压、频率、功率因数和防护等级等。
电源电压和频率要与水泵的额定电压和频率相匹配，功率因数则需要接近1 以提高电能利用率，防护等级则需要根据水泵的使用环境和要求来选择。
最后，水泵的应用领域非常广泛，包括农业灌溉、工业生产、市政给排水、建筑施工、环境保护等。
在选择水泵时，需要根据具体的使用场合和需求来选择合适的类型和参数。
综上所述，水泵的技术参数包括性能参数、结构参数和电气参数，以及应用领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1).叶轮选用世界最先进的水力模型采用封闭式设计,304/316/316L 不锈钢材料经精密铸造加工而成。
这种叶轮在结构上，把流道形状设计成混流式（尽管它属于离心泵的范围），相比过去井用潜水泵径向叶片叶轮，能最大限度的减少径向叶轮流道的冲击损失，提高水泵的水力性能，同时还减少由于长期的冲击造成的壳体的磨损、轴承的磨损。
减少振动和噪音。
与半开式叶轮相比，具有一下优势①封闭式叶轮现场调试简单.半开式叶轮没有前盖板，轴向间隙调整过大，会造成液体回流，轴向间隙调整过小，会造成叶轮与导流壳的磨擦，功率剧增，烧毁电机。
②半开式叶轮为了保证不造成叶轮与导流壳的磨擦，会采取加大轴向间隙的方法，这时就不能保证水泵的流量和扬程。
③半开式叶轮与导流壳配合的面特别容易磨损，叶轮叶片很容易形成锯齿状，叶片有效过流面积减少，造成流量降低。
2).叶轮选用先进的水力模型采用封闭式设计，所以水泵效率与其它水泵效率高2-8%，效率曲线平缓，高效区域宽广，工作范围增加10-20%，节能效果显著。
3).水泵工作部件的径环部分,U-FLO公司的设计是全球独一无二的浮动式结构,浮动式的径环在水泵运转中可以将水泵内部淤结的颗粒随水流带走,同时采用了目前抗磨损的材料—TEFNO(特氟龙),使U-FLO水泵愈加的耐磨,使用寿命更长,而其它厂家均采用固定式,普通丁晴橡胶材料。
4).U-FLO水泵在设计中更加注重抗沙功能,水泵泵体部分均采用不锈钢材料精密铸造而成,壁厚3-4MM,水泵轴承均采用具备滤沙通道的轴承,所有轴承均采用水润滑,长方形状轴承通道使得存在的沙粒可以同抽取液体同时排除,同时入水口设置滤网可防止颗粒进入泵体。
5).机轴、叶轮轴采用的是拉制圆钢，拉制圆钢在拉制过程中存在能使轴产生弯曲变形的拉制应力，一般的水泵厂都是采用机械校直工艺，该工艺不能平衡拉制圆钢过程中能使轴产生弯曲变形的拉制应力，在以后的使用过程中会产生很大的破坏性。
U-FLO公司均采用最先进的火焰效直工艺，通过热胀冷缩的原理，以消除拉制圆过程中产生的拉制应力，使校直完毕后，不会因为轴的内部拉制应力的释放使轴重新恢复弯曲。
确保水泵运行平稳、噪音低。
6).叶轮轴、电机轴以外圆为基准，在全长范围内径向圆跳动应符合
下表规定：
7)．水泵从关闭点到最大工作点的流量与扬程的特性曲线平缓。
关闭点扬程不超过额定运行点扬程的120%，关闭点扬程不超过额定运行点扬程的150%。
8)．叶轮用锥套固定时，锥孔与锥套开口前的有效接触面积不少于配合面积的80％。
9)．每个承受水压的零件均应进行水压试验，试验压力为使用范围内最大压力的1.5倍，持续5分钟，不能有渗漏。
10)．水泵内部可根据要求安装全不锈钢止回阀,叶轮均采用混流式设计。
11)．水泵均配置美国富兰克林电机,电机接头符合NEMA标准。
12)．水泵最大允许最大含沙量200G/M3。
14)．井用潜水泵(含电机)大修周期为10年，小修周期为5年。
质量保证期为1年。
同时，电机的性能尤为关键。
我们选用了美国富兰克林电机。
FRANKLIN电机由著名的美国富兰克林电气设计和制造。
强大的科研力量和先进的实验室以及一流的制造工艺，保证了电机在各方面均有独特的性能和良好的使用寿命。
具有以下特点：
1)．水润滑
电机内部采用水润滑，使得传输介质不受电机在严重损害的情况下，润滑液的泄露而造成的介质污染。
该项技术通过了食品行业卫生认证。
3)．带过滤器的单向阀和压力平衡膜系统
独特的压力平衡膜与单向阀组成的补水系统，使得电机内部和外界压力的一致，保证了电机在较大外界压力下不会变形，同时也使得电机能在较深的水下正常的运转。
自动补水系统，还保证了电机在长时间运转情况下，内部润滑的正常运行。
4)．自调整式止推轴承
止推轴承可以在一定的角度和方向自动调整，使得电机在不同角度安装的情况下，轴和止推轴承间水膜的形成，从而减少了该部位的磨损，延长了电机的使用寿命。
5)．抗沙设计
独特的甩沙环和SiC/SiC机械密封设计，电机有了良好的抗沙性能，在较为恶劣的介质环境下也能保证电机的寿命。
6)．双法兰设计和可拆卸电缆接头
双法兰设计和可拆卸电缆接头设计使得安装和维护更为方便。
7)．高效率电气设计
8)．借助高技术科研人才和先进的实验室，电机在电气效率方面得到进一步改进和提高，在使用中更节能。
