05第5单元 锁相环与频率合成器应用
返回目录页
应知应会要求
1．掌握VCO基本原理，了解其实际应用。 2．掌握锁相环PLL基本模型，理解其工作原理。 3．了解锁相环PLL典型应用，如锁相倍频、分频、混频、解调器等。 4．了解频率合成器主要技术指标。 5．熟悉频率合成的基本方法，掌握常用合成方法方框图。 6．了解频率合成器实际应用。 7．会测试VCO压控振荡器，掌握试验方法。 8．了解集成锁相环CD4046的特点，能用其完成锁相环鉴频，并能实际测试。
5.2.2 锁相环 锁相环PLL典型应用 典型应用
锁相环锁定时无剩余频差，具有良好的频率跟踪特性、窄带滤波特性，且易于集成。 1．锁相倍频与分频 ． 锁相倍频器是在锁相环电路框图中插入分频器而组成的。 手机中常用的锁相倍频电路模型 如图5-6所示。 如果将锁相倍频电路模型（图5-6）中的分频器改为倍频器，倍频系数为n，环路锁 定时，鉴相器的两个输入频率fA与NfB相等，故有fB =fA/N，即压控振荡器的输出频率 锁定在基准频率的1/N上，实现了分频功能。 2.锁相环混频器 锁相环混频器 在反馈通路中加入混频器和中频滤波器就可构成锁相环混频器， 如图5-8所示。
返回第5单元目录
5.3.2 频率合成的基本方法
1 ．模拟直接频率合成 模拟直接频率合成是最早的经典方法。它是由谐波发生器、滤波器、倍频器、分 频器和混频器等组合成的一组或多组电路，由一个或多个参考频率来合成一系列所需 要的实用频率。 根据合成产生频率过程中所用参考频率数目的不同，又可以分成非相干直接频率 合成和相干直接频率合成两类。 所谓非相干合成是指由许多晶体振荡器组成参考频率，合成一系列所需要的频率， 如图5-13所示。 相干合成是指由一个高稳定度的晶体振荡器的参考频率合成一系列的所需频率。 图5-14为相干直接频率合成原理框图
5.4.2 锁相环鉴频器
1．实训目的 ． （1）进一步理解锁相环工作原理。 （2）了解集成锁相环CD4046的特点，掌握其作为锁相环鉴频器的典型应用。 （3）熟悉测试仪器的使用。 2．实训器材 ． 3．实训内容 ． （1）参照前面5.2.2节中 CD4046锁相环鉴频器电路，完成电路的搭接、调试。 （2）调整信号发生器，使其输出调频信号，加在锁相环鉴频器的输入端。 （3）测试电路解调输出，对应输入信号，画出输出波形，完成调频信号解调特性。 4．注意事项 ． （1）注意集成电路的正确使用、元件型号和数值的合理选择。 （2）电路搭接需正确无误，设备连接正确。 （3）爱护仪器设备，养成良好的实训操作习惯，严格遵守实训章程。 5．实训报告要求 ． 画出CD4046锁相环鉴频器实际电路，整理实训步骤，对应输入信号，画出输出波形，分析实训结 果。 返回第5单元目录
返回第5单元目录
5.2.1 锁相环基本原理
锁相环PLL的基本模型如图5-4所示。 锁相环的自动锁定过程。 图5-5说明了输入信号ui（t）和输出信号uo（t）频率和相位之间的关系。 锁相环存在剩余相差，但不存在剩余频差，即输出信号频率等于输入信号频率， 即fo＝fi。 这表明，锁相环通过相位来控制频率，可实现无误差的频率跟踪。 锁相环通过环路滤波器后具有窄带滤波器特性，其相对带宽可达10－6～10－7， 例如工作于几十兆赫兹的频率上，可做到几赫兹的带宽。这种滤波特性是其他制作方 式难以想象的。
返回第5单元目录
5.3.3 频率合成器应用举例
1．诺基亚3210手机的频率合成器 ．诺基亚 手机的频率合成器 诺基亚3210手机的频率合成器框图 如图5-18所示。 其一本振频率合成具体电路 2．摩托罗拉V60型手机频率合成器 ．摩托罗拉 型手机频率合成器 RXVCO频率合成器如图5-21所示。 如图5-19所示。
返回第5单元目录
（3）常见的晶振VCO标准组件一般有4个端口，分别是 、 和 、
闭环自动控制系统，它在无线电领域得到了广泛应用。 三个基本部件组成的一个闭环自动控制系统。 跟踪。 就可构成锁相环混频器。 作为鉴频器的输出端。
（6）锁相环通过相位来控制频率，可实现
返回第5单元目录
5.3 频率合成器
频率合成就是将一个高稳定度和高精度的参考频率经过加、减、乘、除的四则运算 产生同样稳定度和精确度的大量离散频率的技术，并称之为频率合成技术。 根据它的原理组成的电路或仪器设备称为频率合成器或频率综合器。
频率合成技术和频率合成器是现代通信不可缺少的技术。 频率合成的方法可以分为两大类：直接合成法和间接合成法。
5.5 单元测试
1．填空 （1）压控振荡器英文缩写为 ，它将电压信号的变化转换成 ，它的特征是 、 、 和 的变化。 。 。 （2）压控振荡器中，必须有一个特殊器件，即 （4）锁相环是一个能够跟踪 （5）锁相环PLL是由 （7）在反馈通路中加入 （8）锁相环鉴频器是将 2．简述频率合成的基本方法。 3．画出锁相环PLL的基本模型，说明基本工作原理。 4．怎样构成锁相倍频器？其工作原理是怎样的？ 5．什么是频率合成技术？频率合成器有何特点？ 6．直接数字频率合成器有何优点？画出原理框图。
ห้องสมุดไป่ตู้
返回第5单元目录
2．锁相频率合成 ． 应用锁相环路PLL实现频率合成的方法称之锁相频率合成。又称之为相干间 接频率合成法。 图5-15实际就是前面的图5-6。 3．直接数字合成DDS ．直接数字合成 这种新的频率合成法具有输出频率超越一个倍频程的频率带宽、连续的相位 变换方式、极快的频率切换速度、极高的频率分辩率和优良的波形纯度，这些优越 的性能特点使DDS成为现代频率合成技术中的佼佼者。 频率合成器的发展趋势必然是数字化和集成化。 直接数字合成DDS技术是一种把一系列数字量形式的信号通过数/模转换器 转换成模拟量形式的信号合成技术。 图5-16所示为直接数字频率合成DDS的原理框图。 4．组合式频率合成 ． 组合式频率合成可有很多方法，常用的有模拟直接合成＋DDS，PLL+DDS， 模拟直接合成＋PLL+DDS等方法。 图5-17就是模拟直接合成＋PLL+DDS的组合式频率合成框图。
返回第5单元目录
5.1.1 VCO原理 原理
压控振荡器简称VCO，是一个“电压—频率”转换装置，它将电压 信号的变化转换成频率的变化。 压控振荡器中，变容二极管必须是决定振荡频率的主要器件之一， 其典型特性曲线如图5-1所示。
图5-2压控振荡器VCO原理
返回第5单元目录
5.1.2
实际应用
在现代通信机中，常用压控振荡器提供高精度的频率振 荡，或实现信道（频率）搜索等系统功能。 常见的晶振VCO标准组件一般有4个端口，如图5-3所示。 其中，控制电压VD一般是由CPU输出的频率控制电压AFC。 VCO输出电源控制电压VD接地图5-3 晶振VCO标准组件
返回第5单元目录
5.1 压控振荡器
从前面的学习中知道，振荡器广泛用于电子设备中，如混频电路、调制 电路等都需要振荡器提供基准信号，它的主要技术指标是频率的准确度、稳 定度和振幅的稳定度。晶体振荡器等产生的频率是基本固定不变的，不能实 现自动控制。随着电子产品的不断发展，现代电子技术中有时要求振荡器的 频率受控，这就需要由压控振荡器来实现。
1．频率范围 通常要求在规定的频率范围内，在所有离散频率点上，频率合成器 均能正常工作，并满足其他性能指标。 2．频率分辨率——输出频率间隔 希望频率间隔尽可能小。 3．频率准确度 晶体振荡器在长期工作时，频率会发生漂移，因此不同时刻的频率 准确度是不同的。 4．频率稳定度 频率稳定度是指在一定时间间隔内，合成器输出频率准确度的变化。 5．换频时间tS 在通信系统中，一般要求频率合成器的tS小于几十个毫秒。 6．频谱纯度 频谱纯度是指频率合成器输出频率信号接近纯正弦波的程度，是衡 量输出信号质量的一个重要指标。
返回第5单元目录
3．锁相环解调器 ． （1）锁相环鉴频器 锁相环鉴频器的组成 如图5-9所示。 图5-10是用CD4046构成的锁相环鉴频器，可以实现调频波的解调。 （2）调相解调器 将锁相环中未经环路滤波器的鉴频器输出电压ud（t）作为解调输出，即 可构成调相解调器， 如图5-11所示。 与锁相环鉴频器要求的宽跟踪带相反，调相解调器中环路带宽应足够窄， VCO只能跟踪输入信号中的载波频率，而不能跟踪输入信号频率的调制变化， 以保证鉴相器的输出反映输入信号中相位的变化。
随着集成电路技术的发展，频率合成也推出了很多大规模集成电路，目前已出现了 大量的集成合成器电路系列和集成DDS电路系列，例如美国MotoroLa公司的 MC145146—201系列、AD公司的AD7008、AD9830/31/50等集成DDS电路。
返回第5单元目录
5.3.1 频率合成器主要技术指标
第5单元 锁相环与频率合成器应用 单元
5.1 压控振荡器 5.1.1 VCO原理 5.1.2 实际应用 5.2 锁相环 5.2.1 锁相环基本原理 5.2.2 锁相环PLL典型应用 5.3 频率合成器 5.3.1 频率合成器主要技术指标 5.3.2 频率合成的基本方法 5.3.3 频率合成器应用举例 5.4 实训 5.4.1 VCO压控振荡器 5.4.2 锁相环鉴频器 5.5 单元测试
输出
电源
VCO
接地
控制电压VD
返回第5单元目录
5.2 锁相环
锁相环PLL（Phase Lock Loop）是一个能够跟踪输入信号相 位的闭环自动控制系统，它在无线电领域得到了广泛应用。其主 要应用有调制、解调、频率合成、数字通信的同步系统等。 锁相环具有的载波跟踪特性，使其可以作为一个窄带跟踪 滤波器，用于提取淹没在噪声之中的信号；也可作为高稳定的振 荡源，经过分频后提供一系列高精确度和高稳定度的频率信号； 还可用于相位测量与频率测量。
返回第5单元目录
5.4 实训 5.4.1 VCO压控振荡器 压控振荡器
1．实训目的 ． （1）进一步理解VCO压控振荡器工作原理，掌握其典型电路组成。 （2）熟悉测试仪器的使用。 2．实训器材 ． 3．实训内容 ． （1）自行选择某一电路。 （2）搭接、调试实验电路。 （3）为变容二极管加上合适偏置电压，检测电路是否起振。 （4）电路起振后，改变变容二极管控制端电压VD，取5～8个值，自行列表，逐点测试，完成VD－f0特性 测试。 （5）将VD用信号发生器产生的低频正弦信号代替，用示波器观测VCO输出波形的变化。 4．注意事项 ． （1）VCO电路元器件型号和数值需选择合理。 （2）电路搭接需正确无误，设备连接正确。 （3）爱护仪器设备，养成良好的实训操作习惯，严格遵守实训章程。 5．实训报告要求 ． 画出VCO实际电路，整理实训步骤，分析实训结果。 返回第5单元目录
锁相环典型应用简介
可编程计数器一般由单片机控制，能通过
软件控制N在一定范围内变化。
根据锁相环的基本性质一，应有 频率合成器输出信号的频率为
fr 1kHz f0 / N
f0 Nfr
高频电子技术
1.2 倍频器
用锁相环产生N倍频的电路框图如图所示。
石英晶体振荡电路产生的频率为fr的正弦振荡，频率稳定性
很高，பைடு நூலகம்频率较低，只能达到十几兆赫左右。压控振荡电路的
输出信号经过1/N计数器分频以后再反馈到鉴相器。因此
由此求得
fr f0 / N
f0 Nfr
1.3 频率合成器
典型的频率合成器如图所示，这是一个步进间隔1kHz的 频率合成器电路。
环路滤波器的输出电压也就是解调结果。
1.1 频率调制与解调 2、频率调制
锁相环用于调频信号解调的电路框图如图所示。
调制信号加到压控振荡电路，由晶体振荡电路产生的 波信号 输入锁相环路后，由于锁相环的锁定，输出信号的中心频率即 等于晶体振荡电路的频率（载波频率），同时输出信号频率又 受调制信号控制，于是从压控振荡电路输出的是中心频率等于 晶振频率的调频波。这种频率调制电路的好处是频率稳定度可 以做得高。
高频电子技术
1.1 频率调制与解调 1、调频波的解调
锁相环用于调频信号解调的电路框图如图所示。
由基本性质二，ω0=ωi，压控振荡器的输出频率 ω0(t)=ωr+A0uC(t)，压控振荡器输入电压uC(t)随时间变化的规 律和输出频率ω0(t)随时间变化的规律相同。由于输出信号频率 始终跟踪输入信号频率变化，ω0(t)=ωi(t)，ωi(t)随时间变化的 规律与ω0(t)相同，因此也与电压uC(t)的变化规律相同，因此，
锁相环的组成和原理及应用
锁相环的组成和原理及应用一.锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环(PLL)。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。
二.锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：(8-4-1)(8-4-2)式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压uD为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC(t)。
即uC(t)为：(8-4-3)式中的ωi为输入信号的瞬时振荡角频率，θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即(8-4-4)则，瞬时相位差θd为(8-4-5)对两边求微分，可得频差的关系式为(8-4-6)上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc(t)为恒定值。
锁相环频率合成技术及其应用
锁相环频率合成技术及其应用在当今的调频广播发送技术中，为了适应对发射机输出频率稳定度和频率准确度的严格要求，以及方便更换发射机频率的需要，在固态调频发射机中普遍使用了锁相技术和频率合成技术。
锁相环频率合成器成为固态调频发射机重要的组成部分。
锁相环频率合成器的优点在于其能提供频率稳定度很高的输出信号，能很好地抑制寄生分量，避免大量使用滤波器，因而有利于集成化和小型化。
而频率合成器中的程序分频器的分频比可以使用微机进行控制，易于实现发射机频率的更换及其频率显示的程控和遥控，促进全固态调频发射机的数字化、集成化和微机控制化。
将一个标准频率（如晶振参考源），经过加、减、乘、除运算，变成具有同一稳定度和准确度的多个所需频率的技术，称为频率合成技术。
控制振荡器，使其输出信号和一个参考信号之间保持确定关系的技术，称为锁相技术。
把由基准频率获得不同频率信号的组件或仪器，称为“频率合成器”。
频率合成的方法很多，但大致可分成两大类：直接合成法和间接合成法。
固态调频发射机中的频率合成器采用间接合成法。
间接合成法一般可用一个受控源（例如压控振荡器）、参考源和控制回路组成一个系统来实现。
即用一个频率源，通过分频产生参考频率，然后用锁相环（控制回路），把压控振荡器的频率锁定在某一频率上，由压控振荡器间接产生出所需要的频率输出。
1锁相环基本工作原理一个基本的锁相环路由以下3个部件组成：压控振荡器（VCO）、鉴相器（PD）和环路滤波器（LF），如图1所示。
当锁相环开始工作时，输入参考信号的频率f i与压控振荡器的固有振荡频率f 0总是不相同的，即f i≠f 0，这一固有频率差△f=f i-f 0必然引起它们之间的相位差不断变化，并不断跨越2π角。
由于鉴相器特性是以相位差2π为周期的，因此鉴相器输出的误差电压总是在某一范围内摆动。
这个误差电压通过环路滤波器变成控制电压加到压控振荡器上，使压控振荡器的频率f 0趋向于参考信号的频率f i，直到压控振荡器的频率变化到与输入参考信号的频率相等，并满足一定条件，环路就在这个频率上稳定下来。

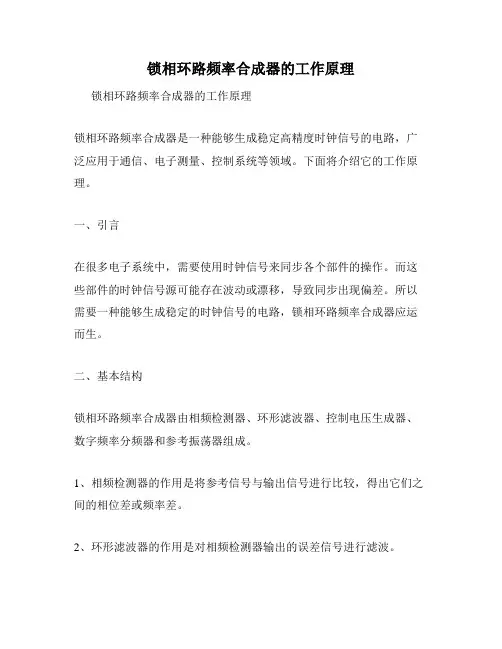

锁相环路频率合成器的工作原理
锁相环路频率合成器的工作原理锁相环路频率合成器的工作原理锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路，广泛应用于通信、电子测量、控制系统等领域。
下面将介绍它的工作原理。
一、引言在很多电子系统中，需要使用时钟信号来同步各个部件的操作。
而这些部件的时钟信号源可能存在波动或漂移，导致同步出现偏差。
所以需要一种能够生成稳定的时钟信号的电路，锁相环路频率合成器应运而生。
二、基本结构锁相环路频率合成器由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
1、相频检测器的作用是将参考信号与输出信号进行比较，得出它们之间的相位差或频率差。
2、环形滤波器的作用是对相频检测器输出的误差信号进行滤波。
3、控制电压生成器的作用是将滤波器的输出误差信号转化为控制电压，来调整和控制输出信号的频率或相位差。
4、数字频率分频器的作用是将输出信号分频，即降低频率。
5、参考振荡器的作用是提供一个稳定的参考信号。
三、工作原理锁相环路频率合成器的工作原理分为两个阶段：捕获和锁定。
在捕获阶段，锁相环路频率合成器控制电压的输出不断改变以使输出频率趋近于参考信号频率，同时，环形滤波器将误差信号滤波，保证输出稳定，从而实现捕获参考信号的频率。
在锁定阶段，锁相环路频率合成器控制电压的输出基本不变，但仍会根据环形滤波器的输出误差信号进行微调，使得参考信号与输出信号的相位差和频率差最小，实现锁相。
四、应用实例锁相环路频率合成器广泛应用于各种电子系统中，如：1、数字通信中的时钟恢复电路。
2、多频段合成天线接收器中的频率转换器。
3、控制系统中的精密时序控制器。
4、频率合成器中的同步产生电路。
五、总结锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路，由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
它的工作原理分为捕获阶段和锁定阶段，并广泛应用于通信、电子测量、控制系统等领域。
锁相环原理及应用
锁相电路（PLL）及其应用自动相位控制（APC）电路，也称为锁相环路（PLL），它能使受控振荡器的频率和相位均与输入参考信号保持同步，称为相位锁定，简称锁相。
它是一个以相位误差为控制对象的反馈控制系统，是将参考信号与受控振荡器输出信号之间的相位进行比较，产生相位误差电压来调整受控振荡器输出信号的相位，从而使受控振荡器输出频率与参考信号频率相一致。
在两者频率相同而相位并不完全相同的情况下，两个信号之间的相位差能稳定在一个很小的范围内。
目前，锁相环路在滤波、频率综合、调制与解调、信号检测等许多技术领域获得了广泛的应用，在模拟与数字通信系统中已成为不可缺少的基本部件。
一、锁相环路的基本工作原理1．锁相环路的基本组成锁相环路主要由鉴频器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分所组成，其基本组成框图如图3-5-16所示。
图1 锁相环路的基本组成框图将图3-5-16的锁相环路与图1的自动频率控制（AFC）电路相比较，可以看出两种反馈控制的结构基本相似，它们都有低通滤波器和压控振荡器，而两者之间不同之处在于：在AFC环路中，用鉴频器作为比较部件，直接利用参考信号的频率与输出信号频率的频率误差获取控制电压实现控制。
因此，AFC系统中必定存在频率差值，没有频率差值就失去了控制信号。
所以AFC系统是一个有频差系统，剩余频差的大小取决于AFC系统的性能。
在锁相环路（PLL）系统中，用鉴相器作为比较部件，用输出信号与基准信号两者的相位进行比较。
当两者的频率相同、相位不同时，鉴相器将输出误差信号，经环路滤波器输出控制信号去控制VCO ，使其输出信号的频率与参考信号一致，而相位则相差一个预定值。
因此，锁相环路是一个无频差系统，能使VCO 的频率与基准频率完全相等，但二者间存在恒定相位差（稳态相位差），此稳态相位差经鉴相器转变为直流误差信号，通过低通滤波器去控制VCO ，使0f 与r f 同步。
2．锁相环路的捕捉与跟踪过程当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。
频率合成技术-锁相环路的应用
稳定的载波。
雷达系统中的锁相环路
相位和频率控制
雷达系统中的锁相环路用于精确 控制发射信号的相位和频率，确 保雷达波束的定向和稳定。
目标检测与跟踪
通过锁相环路对回波信号进行处 理，实现目标检测与跟踪，提高 雷达系统的定位精度。
抗干扰能力
锁相环路有助于提高雷达系统的 抗干扰能力，降低杂波和噪声对 目标检测的影响。
频率合成技术的应用领域
通信领域
用于产生本振信号、调 制解调信号等，提高通 信系统的性能和稳定性。
雷达领域
用于产生高精度、高稳 定度的雷达信号，提高 雷达的探测精度和抗干
扰能力。
导航领域
用于产生高精度、高稳 定度的载波信号，提高 导航系统的定位精度和
稳定性。
电子对抗领域
用于产生干扰信号和侦 测信号，提高电子对抗 系统的干扰效果和侦测
锁相环路的局限性包括
跟踪速度较慢、容易受到外部干扰和 温度变化的影响等。
04
锁相环路的实际应用案例
通信系统中的锁相环路
信号解调与调制
01
锁相环路在通信系统中用于信号解调与调制，确保信号的准确
传输和解码。
载波恢复
02
在数字信号传输过程中，锁相环路用于恢复载波，以便正确解
调信号。
频率合成
03
锁相环路作为频率合成器，产生所需的频率，为通信系统提供
锁相环路在频率合成技术中的应用，主要是利用其跟踪和 锁定目标信号的频率和相位的能力，实现输出信号与目标 信号的同步。
锁相环路的频率合成方式
01
锁相环路的频率合成方式主要有三种：直接模拟合成、间接模拟合成 和数字合成。
直接模拟合成是通过模拟电路实现频率合成，具有较高的输出频率和 较低的杂散干扰，但体积较大，成本较高。
锁相环分频倍频的应用原理
锁相环分频倍频的应用原理一、引言锁相环（Phase-Locked Loop，PLL）是一种常用的电子电路，它在现代通信、测量和控制系统中扮演着重要的角色。
锁相环可以实现信号的频率合成、频率转换和时钟恢复等功能。
其中的分频倍频功能在电子系统设计中得到广泛应用。
本文将介绍锁相环分频倍频的应用原理。
二、锁相环简介锁相环是由相位比较器、低通滤波器和波形整形器等组件组成的反馈系统，其输出信号与参考信号处于稳定的相位关系。
通过调节控制电压，锁相环能够跟踪输入信号的相位差，并使输出信号达到稳定的相位同步。
锁相环在通信系统中常用于时钟同步、频率合成和信号调理等应用。
三、锁相环的分频倍频功能锁相环中的分频倍频功能可以将输入信号的频率转换为所需的频率。
分频倍频是通过将输入信号在锁相环内部的振荡器中进行调整实现的。
以下是锁相环分频倍频的应用原理的具体步骤：1.输入信号分频：通过将输入信号分频，将其频率降低至锁相环振荡器可接受的范围。
一般情况下，使用分频器将输入信号频率降低到锁相环的工作范围内。
2.锁相环稳定：一旦输入信号的频率降低至锁相环可以处理的范围，锁相环开始跟踪输入信号。
通过比较输入信号和锁相环输出信号，相位比较器产生一个方向性的误差信号。
3.低通滤波：误差信号经过低通滤波器，滤除高频成分，获得稳定的控制电压。
该控制电压用于调节振荡器的频率，使其与输入信号的相位保持一致。
4.波形整形：控制电压经过波形整形器，将其转换为输出信号。
波形整形器通常将控制电压转换为方波，用于驱动输出信号的数码电路。
5.输出信号倍频：通过在输出信号路径中添加倍频电路，将波形整形之后的信号进行倍频。
倍频电路可以是原理上简单的倍频器，也可以是数字信号处理器实现的复杂倍频算法。
四、应用实例锁相环的分频倍频功能在很多电子系统中得到广泛应用。
以下列举几个应用实例：•频率合成器：通过将输入信号分频和倍频，锁相环可以根据需求合成所需的输出频率。
在无线通信系统中，频率合成器常用于产生无线信号的载波频率。
锁相环的基本原理和应用
锁相环的基本原理和应用1. 什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电路模块，其基本原理是通过对输入信号和参考信号的相位进行比较和调节，以使输出信号与参考信号保持稳定的相位差。
锁相环广泛应用于通信、测量、频率合成等领域，因其能够实现信号调频、时钟控制等功能而备受关注。
2. 锁相环的基本结构锁相环由相位比较器（Phase Comparator）、环路滤波器（Loop Filter）、振荡器（VCO）和分频器（Divider）组成。
其基本结构如下所示：•相位比较器：相位比较器用于比较输入信号和参考信号的相位差，并产生一个与相位差成正比的控制电压。
•环路滤波器：环路滤波器用于平滑相位比较器输出的控制电压，并将其转换成稳定的直流电压。
•振荡器：振荡器根据环路滤波器输出的控制电压来调节其输出频率，使其与参考信号频率保持一致。
•分频器：分频器将振荡器输出的信号进行频率分频，以产生一个与参考信号频率一致且稳定的输出信号。
3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段：捕获（Capture）、跟踪（Track）、保持（Hold）和丢失（Lose）四个阶段。
•捕获阶段：在捕获阶段，锁相环通过不断调节VCO的频率，使其与参考信号频率逐渐接近，并将相位差逐渐减小。
•跟踪阶段：当锁相环的输出频率与参考信号频率相等时，进入跟踪阶段。
在该阶段，VCO的频率和相位与输入信号保持一致。
•保持阶段：在保持阶段，锁相环维持着与输入信号相同的相位和频率。
任何相位和频率的变化都会通过反馈回路进行补偿。
•丢失阶段：如果输入信号的频率超出锁相环的捕获范围，锁相环无法跟踪该信号，进入丢失阶段。
在该阶段，锁相环输出的信号频率与输入信号频率不一致。
4. 锁相环的应用锁相环在各个领域有着广泛的应用，下面列举几个常见的应用：•频率合成器：锁相环可以将稳定的参考频率合成为其他频率，广泛用于通信、雷达、测量等领域。
锁相环频率合成器
锁相环频率合成器介绍锁相环频率合成器（Phase Locked Loop Frequency Synthesizer）是一种广泛应用于电子通信、无线电设备和测量仪器中的电路。
它主要用于产生稳定且精确的输出频率信号，可以将输入信号的频率放大、分频或合成，以满足不同应用的需求。
原理锁相环频率合成器的基本原理是通过负反馈控制，将输出频率与参考频率（或参考信号）比较，然后通过调整VCO（Voltage Controlled Oscillator，电压控制振荡器）的控制电压，使其输出频率与参考频率保持同步。
简单来说，锁相环频率合成器就是将输入信号锁定到某个特定的频率上。
组成部分锁相环频率合成器由多个部分组成，包括相位比较器、环路滤波器、VCO和分频器。
相位比较器（Phase Comparator）相位比较器用于比较参考信号的相位与VCO输出信号的相位之间的差异，并产生一个误差信号。
常见的相位比较器有模型相位比较器和数字相位比较器。
环路滤波器（Loop Filter）环路滤波器用于滤波和增益控制，将相位比较器输出的误差信号转换为VCO控制电压。
环路滤波器的特性会影响系统的稳定性和锁定时间。
VCO（Voltage Controlled Oscillator）VCO是锁相环频率合成器的核心组件，它根据控制电压的变化来产生不同频率的输出信号。
VCO的输出频率与输入的控制电压成正比。
分频器（Divider）分频器用于降低输出频率。
在一些应用中，需要将VCO的高频输出信号分频得到稳定的低频信号。
工作原理锁相环频率合成器的工作过程可以分为以下几个步骤：1.参考信号与VCO输出信号经过相位比较器进行相位比较。
2.相位比较器产生误差信号，通过环路滤波器转换为控制电压。
3.控制电压作用于VCO，使其输出频率发生变化。
4.VCO输出信号经过分频器得到稳定的输出信号。
5.输出信号经过反馈回到相位比较器，与参考信号进行相位比较。
6.如果相位比较器检测到相位差异，则通过反馈机制调整控制电压，使输出频率与参考频率保持同步。
锁相环频率合成器的发展及应用
１１ 模拟 锁相 环频 率合 成器 ．全
第 一块 锁相 环频 率合 成器 是在 １６ 年左右 出 ９５
现 的 ，这种锁 相 环是 一个 全模拟 锁 相环 。鉴相器 是
一
个 四象 限正交 模拟 乘法 器 ，环 路滤 波器 是无源 或
有源 ＲＣ滤波 器 ，压控 振 荡器产 生锁 相环 的输 出信
中图分 类号 ：Ｔ ４ Ｎ７ 文献标 识码 ：Ａ
Ｄｅ ｅｏ ｍ ｅ ｔａ ｄＡｐ ｉａｉ ｎｏ ｅＰＬＬ ｒ ｑ ｅ ｙ Ｓ ｎ ｈ ｓｚ ｒ ｖ ｌｐ ｎ ｎ ｐｌｃ ｔｏ ｆｔ ｈ Ｆ ｅ ｕ ｎｃ ｙ ｔ ｅ ｉｅ
Ｌ Ｄａ ｇｅ ｇ Ｉ ｎ ｆｎ
Ａ ｂｓ ｒ ｃ ： Ｐ ｒｑ ｅ ｃ ｙ ｔｅｉｅ ａ ｈ ｂｏ ｄ ａ ｐｉａｉｎ ｉ ｍｏ ｅ ｅｅｔｏ ｉ ｃ ｍｍｕ ｉａｉｎ ｙ ｔｍ ｓ ｔ ｔ ａ ｔ ＬＬ Ｆ ｅ ｕ ｎ ｙ Ｓ ｎｈ ｓｚ ｒ ｈ ｓｔ ｅ ｒ ａ ｐ ｌ ｔ ｓ ｎ ｃ ｏ ｄ ｍ ｌｃｒ ｎｃ ｏ ｎｃｔｏ ｓ ｓｅ ，ｉ ｓ
２１ ０ ０年 １ ２月第 ６期
现 代 导 航
锁相环频率合成器 的发展及应用
李党锋
（ 国 电子 科 技 集 团 公 司 第 二 十 研 究 所 ，西安 ７０ ６ ） 中 １０ ８
摘
要：锁相环频率合成器在现代 电子通信 系统 中有着广泛的应用。本文主要介绍 了锁相环
频率 合成 器 的发展 历程 ，各 阶段 的 工作 原 理 ，并描 述 了一个锁 相环 频 率合 成器 的应 用 实例 。 关键 词 ：锁相 环 ；频 率合成 器；小数 分频
频 率 合 成 器 一般 分 为直 接 模 拟 式 频 率 合 成 器 （ ＡＳ 、间接锁 相环 （Ｌ ） 率合 成器 和直 接数 字 Ｄ ） Ｐ Ｌ频 式频 率 合 成 器 （ ＤＤＳ 三种 基 本 类 型 。锁 相 环（ Ｌ ） ） Ｐ Ｌ 频率合 成器 具有 频率 稳定 性高 ，相位 噪声低 、体 积 小 、功 耗低 ， 电路 结构 简单 ，易 于集 成等优 点 ，因
