PCB电镀镀铜层厚的计算方法
镀层厚度是如何计算的？
镀层厚度是如何计算的？
镀层厚度是如何计算的？
镀层厚度是可以通过电沉积参数进行计算的，由电流效率公式可以得到：
同时，所得金属镀层的重量也可以用金属的体积和它的密度计算出来：
式中V—金属镀层的体积，cm3；S—金属镀层的面积，cm2；δ金属镀层的厚度，cm；r-金属的密度，g／cm3。
由于实际科研和生产中对镀层的量度单位都是用的微米(µm)，而对受镀面积则都采用平方分米(dm2)做单位，这样，当我们要根据已知的各个参数来计算所获得镀层的厚度时，需要做一些换算。
由ldm2=100cm2，lcm=10000µm可得到：
将M′=Kltη代入上式得：
电镀过程中是以电流密度为参数的，也就是单位面积上通过的电流值。
为了方便计算，根据电流密度的概念，D=1／S，可以将上式中的l／S换成电流密度D。
而电流密度的单位是A／din2，考虑到电镀是以min计时间，代人后得：
这就是根据所镀镀种的电化学性质(电化当量和电流效率)和所使用的电流密度和时间进行镀层厚度计算的公式。
根据这个公式，可以计算出在一定电流密度下电镀一定时间的镀层厚度，也可以计算要镀得某个厚度需要多少时间。
电镀时间与理论厚度的计算方法
电镀时间与理论厚度的计算方法现代电镀网9月23日讯：电镀时间的计算：电镀时间(分)==电镀子槽总长度(米)/产速(米/分)例：某一连续电镀设备，每一个镀镍子槽长为1.0米，共有五个，生产速度为10米/分，请问电镀时间为多少?电镀时间(分)==1.0×5/10==0.5(分)理论厚度的计算：由法拉第两大定律导出下列公式：理论厚度Z(µ``)==2.448CTM/ND(Z厚度，T时间，M原子量，N电荷数，D密度，C电流密度)举例：镍密度8.9g/cm3，电荷数2，原子量58.69，试问镍电镀理论厚度?Z==2.448 CTM/ND==2.448CT×58.69/2×8.9==8.07CT若电流密度为1Amp/dm2(1ASD)，电镀时间为一分钟，则理论厚度Z==8.07×1×1==8.07µ``金理论厚度==24.98CT(密度19.3，分子量196.9665，电荷数1)铜理论厚度==8.74 CT(密度8.9，分子量63.546，电荷数2)银理论厚度==25.15 CT(密度10.5，分子量107.868，电荷数1)钯理论厚度==10.85 CT(密度12.00，分子量106.42，电荷数2)80/20钯镍理论厚度==10.42 CT(密度11.38，分子量96.874，电荷数2)90/10锡铅理论厚度==20.28 CT(密度7.713，分子量127.8，电荷数2)综合计算A：假设电镀一批D-25P-10SnPb端子，数量为20万支，生产速度为20M/分，每个镍槽镍电流为50 Amp，金电流为4 Amp，锡铅电流为40 Amp，实际电镀所测出厚度镍为43µ``，金为11.5µ``，锡铅为150µ``，每个电镀槽长皆为2米，镍槽3个，金槽2个，锡铅槽3个，每支端子镀镍面积为82平方毫米，镀金面积为20平方毫米，镀锡铅面积为46平方毫米，每支端子间距为0.6毫米，请问：1.20万只端子，须多久可以完成?2.总耗金量为多少g?，换算PGC为多少g?3.每个镍，金，锡铅槽电流密度各为多少?4.每个镍，金，锡铅电镀效率为多少?解答：1.20万支端子总长度==200000×6==1200000==1200M20万支端子耗时==1200/20==60分==1Hr2.20万支端子总面积==200000×20==4000000mm2==400dm220万支端子耗纯金量==0.0049AZ==0.0049×400×11.5==22.54g20万支端子耗PGC量==22.54/0.681==33.1g3.每个镍槽电镀面积==2×1000×82/6==27333.33mm2==2.73dm2每个镍槽电流密度==50/2.73==18.32ASD每个金槽电镀面积==2×1000×20/6==6666.667mm2==0.67dm2每个镍槽电流密度==4/0.67==5.97ASD每个锡铅槽电镀面积==2×1000×46/6==15333.33mm2==1.53dm2每个镍槽电流密度==40/1.53==26.14ASD4.镍电镀时间==3×2/20==0.3分镍理论厚度==8.07CT==8.07×18.32×0.3==44.35镍电镀效率==43/44.35==97%金电镀时间==2×2/20==0.2分金理论厚度==24.98CT==24.98×5.97×0.2==29.83金电镀效率==11.5/29.83==38.6%锡铅电镀时间==3×2/20==0.3分锡铅理论厚度==20.28CT==20.28×26.14×0.3==159锡铅电镀效率==150/159==94.3%综合计算B：今有一客户委托电镀加工一端子，数量总为5000K，其电镀规格为镍50µ``，金GF，锡铅为100µ``。
【精品】电镀常用计算公式
电镀中常用计算公式■镀层厚度的计算公式：(厚度代号：d、单位：微米)ηk)/60rd=(C×Ｄk×t×■电镀时间计算公式：（时间代号：t、单位：分钟）t=(60×r×d)/(C×Ｄk×ηk)■阴极电流计效率算公式：（代号：ηk、单位：A/dm2）ηk=(60×r×d)/(C×t×Ｄk)■阴极电流密度计算公式：D k=(60×r×d)/(C×t×Ｄk)■溶液浓度计算方法1．体积比例浓度计算：定义：是指溶质(或浓溶液)体积与溶剂体积之比值。
举例：1：5硫酸溶液就是一体积浓硫酸与五体积水配制而成。
2．克升浓度计算：定义：一升溶液里所含溶质的克数。
举例：100克硫酸铜溶于水溶液10升，问一升浓度是多少?100/10=10克/升3．重量百分比浓度计算(1)定义：用溶质的重量占全部溶液重量的百分比表示。
(2)举例：试求3克碳酸钠溶解在100克水中所得溶质重量百分比浓度?4．克分子浓度计算定义：一升中含1克分子溶质的克分子数表示。
符号：M、n表示溶质的克分子数、V表示溶液的体积。
如：1升中含1克分子溶质的溶液，它的克分子浓度为1M；含1／10克分子浓度为0.1M，依次类推。
5. 当量浓度计算定义：一升溶液中所含溶质的克当量数。
符号：N(克当量／升)。
当量的意义：化合价：反映元素当量的内在联系互相化合所得失电子数或共同的电子对数。
这完全属于自然规律。
它们之间如化合价、原子量和元素的当量构成相表关系。
元素=原子量/化合价举例：钠的当量＝23/1=23；铁的当量＝55.9/3=18.6酸、碱、盐的当量计算法：A酸的当量＝酸的分子量/酸分子中被金属置换的氢原子数B碱的当量＝碱的分子量/碱分子中所含氢氧根数C盐的当量＝盐的分子量/盐分子中金属原子数金属价数6．比重计算定义：物体单位体积所有的重量(单位：克/厘米3)。
铜箔厚度
首先需要说明的是，盎司（OZ）本身是一个重量单位。
盎司和克（g）的换算公式为：1OZ ≈28.35g。
在PCB行业中，1OZ意思是重量1OZ的铜均匀平铺在1平方英尺（FT2）的面积上所达到的厚度。
它是用单位面积的重量来表示铜箔的平均厚度。
用公式来表示即，1OZ=28.35g/ FT2。
具体来说，它和长度也可以说厚度的换算方法如下：
首先，我们知道铜的密度常数和相关单位换算公式如下：
铜的密度ρ=8.9g/cm3
1厘米（cm）=10毫米（mm）；1毫米（mm）=1000微米（um）
1mil≈25.4um
1 FT2≈929.0304 cm2
1mil≈25.4um
根据质量的计算公式m＝ρ×V（体积）＝ρ×S（面积）×t（厚度），知道铜箔的重量除以铜的密度和面积即为铜箔厚度！
从前文又知，1OZ=t×929.0304cm2×8.9g/ cm3=28.35g/ cm2
所以，t=28.35÷929.0304÷8.9cm≈0.0034287cm=34.287um≈34.287÷25.4mil≈1.35mil
由此可知，1OZ铜箔的厚度约为35um或者1.35mil。

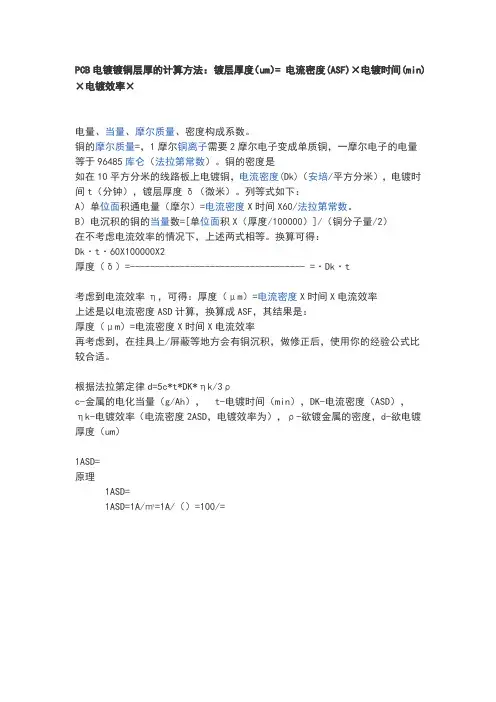

PCB电镀镀铜层厚的计算方法
PCB电镀镀铜层厚的计算方法：镀层厚度（um）= 电流密度(ASF)×电镀时间(min)×电镀效率×
电量、当量、摩尔质量、密度构成系数。
铜的摩尔质量=，1摩尔铜离子需要2摩尔电子变成单质铜，一摩尔电子的电量等于96485库仑（法拉第常数）。
铜的密度是
如在10平方分米的线路板上电镀铜，电流密度(Dk)（安培/平方分米），电镀时间t（分钟），镀层厚度δ（微米）。
列等式如下：
A）单位面积通电量（摩尔）=电流密度X时间X60/法拉第常数。
B）电沉积的铜的当量数=[单位面积X（厚度/100000）]/（铜分子量/2）
在不考虑电流效率的情况下，上述两式相等。
换算可得：
Dk·t·60X100000X2
厚度（δ）=----------------------------------- =·Dk·t
考虑到电流效率η，可得：厚度（μm）=电流密度X时间X电流效率
上述是以电流密度ASD计算，换算成ASF，其结果是：
厚度（μm）=电流密度X时间X电流效率
再考虑到，在挂具上/屏蔽等地方会有铜沉积，做修正后，使用你的经验公式比较合适。
根据法拉第定律d=5c*t*DK*ηk/3ρ
c-金属的电化当量（g/Ah）， t-电镀时间（min），DK-电流密度（ASD），
ηk-电镀效率（电流密度2ASD，电镀效率为），ρ-欲镀金属的密度，d-欲电镀厚度（um）
1ASD=
原理
1ASD=
1ASD=1A/㎡=1A/（）=100/=。
电镀基本公式
1、理论计算公式：Q = I × t I = j × S
Q：表示电量，反应在PCB上为厚度。
I：表示所使用的电流，单位为：A（）。
t：表示所需要的时间，单位为：min（分钟）。
j：表示，指每的单积上通过多少的电流，
单位为：ASF（A/ft2）。
S：表示受镀面积，单位为：ft2（）。
2、实践计算公式：
A、铜层厚的计算方法：
厚度（um）= (ASF)×时间(min)×电镀效率×
B、镍层厚度的计算方法：
厚度（um）= (ASF)×电镀时间(min)×电镀效率×
C、锡层的计算方法
厚度（um）= 电流密度(ASF)×电镀时间(min)×电镀效率×
3、以上计算公司仅供参考，每一家的电镀能力都会不同，所以应以本司的实际电镀水平为准。
4、楼主提及的A/DM是指ASD，即/平方分米（A/DM2）。
FPC-PCB金属理论电镀重量及厚度计算
200 MM
1张
离子化合价 2
金属摩尔质量 (g/mol)
63.54
2.5 ASD
金属密度 (g/cm³)
8.93
18 MIN
2
电镀金属质量 单面理论厚度
（g）
（μm）
8.889 g
9.954 μm
2）图形电镀计算方式
受镀总面积（D㎡）
基板数量
电流密度
电镀时间
电镀面数
10.00 D㎡
1张
2.5 ASD
金属种类 铜
适用于：铜、镍、金、锡、银、锌、铬
第一步：在上面紫色方框中输入需要计算的金属，在列举的几种常见的金属中选择。
第二步：选择需要计算的类型，整板电镀还是图形电镀，在相应表格中有颜色的区域填写相关信息即可。
1）整板电镀计算方式电镀时间
电镀面数
250 MM 设定电流 25.00 A
设定电流 4.00 A
受镀面积 2.00 D㎡
电流密度 2.0 ASD
电流密度 2.0 ASD
受镀面积 2.00 D㎡
设定电流 4.00 A
参考知识点：法拉第电解定律之二
18 MIN
2
设定电流 25.00 A
离子化合价 2
金属摩尔质量 (g/mol)
63.54
金属密度 (g/cm³)
8.93
电镀金属质量 单面理论厚度
（g）
（μm）
8.889 g
9.954 μm
计算公式：
金属厚度= 0.2212 ×电流密度（ASD）×电镀时间（MIN）
已知受镀面积，电流密度和设定电流换算
镀层厚度计算 (2)
If Dk = 8A /dm2 =0.08 A/cm² If Dk = 9A /dm2 =0.09A/cm²
,δ= 0.000856cm =8.56μm ,δ= 0.000963cm =9.63μm
要求镀层厚度值为9μm，所以DK选取8~9A/dm²。
Package QFN
Lead frame area Steel belt area (cm2) (cm2) 3550 640
Note： δ= Plating thickness，(Unit：cm)。P ( Metal proportion of plating layer)=7.3，(Unit：g / cm3). t = Plating Time，(Unit：hour) Dk = Cathode current density，(Unit：A / dm2，convert to A / cm2)。K = electrochemistry of metal，(Unit：g / AH) η= Cathode current efficiency，assume 80 % in acidic Sn; P(Sn)= 7.3 g / cm 3,K(Sn)= 2.2146 g / AH
转换
■镀层厚度d的计算公式(d：um ) d=(K×Dk×t×ηk×100)/(60×ρ) ρ-电镀层金属密度(g/cm3) DK -阴极电流密度(A/dm2) ηk-阴极电流效率(％)
小结：从以上定律可看出，电镀过程有固定的公式可以计算。
镀层厚度影响因素分析：具体计算推导 The length of 14# plating cell is 2mX4=8m，Belt speed 3.0m/ min， plating time : t = 2.67min = 0.044H δ= t· Dk· K· η / P = 0.044· Dk· 2.2146· 0.80/ 7.3 = 0.0107· Dk
电镀时间与理论厚度的计算方法
电镀时间与理论厚度的计算方法电镀时间的计算：电镀时间(分)==电镀子槽总长度(米)/产速(米/分)例：某一连续电镀设备，每一个镀镍子槽长为1.0米，共有五个，生产速度为10米/分，请问电镀时间为多少?电镀时间(分)==1.0×5/10==0.5(分)理论厚度的计算：由法拉第两大定律导出下列公式：理论厚度Z(µ``)==2.448CTM/ND(Z厚度，T时间，M原子量，N电荷数，D密度，C电流密度)举例：镍密度8.9g/cm3，电荷数2，原子量58.69，试问镍电镀理论厚度?Z==2.448 CTM/ND==2.448CT×58.69/2×8.9==8.07CT若电流密度为1Amp/dm2(1ASD)，电镀时间为一分钟，则理论厚度Z==8.07×1×1==8.07µ``金理论厚度==24.98CT(密度19.3，分子量196.9665，电荷数1)铜理论厚度==8.74 CT(密度8.9，分子量63.546，电荷数2)银理论厚度==25.15 CT(密度10.5，分子量107.868，电荷数1)钯理论厚度==10.85 CT(密度12.00，分子量106.42，电荷数2)80/20钯镍理论厚度==10.42 CT(密度11.38，分子量96.874，电荷数2)90/10锡铅理论厚度==20.28 CT(密度7.713，分子量127.8，电荷数2)综合计算A：假设电镀一批D-25P-10SnPb端子，数量为20万支，生产速度为20M/分，每个镍槽镍电流为50 Amp，金电流为4 Amp，锡铅电流为40 Amp，实际电镀所测出厚度镍为43µ``，金为11.5µ``，锡铅为150µ``，每个电镀槽长皆为2米，镍槽3个，金槽2个，锡铅槽3个，每支端子镀镍面积为82平方毫米，镀金面积为20平方毫米，镀锡铅面积为46平方毫米，每支端子间距为0.6毫米，请问：1.20万只端子，须多久可以完成?2.总耗金量为多少g?，换算PGC为多少g?3.每个镍，金，锡铅槽电流密度各为多少?4.每个镍，金，锡铅电镀效率为多少?解答：1.20万支端子总长度==200000×6==1200000==1200M20万支端子耗时==1200/20==60分==1Hr2.20万支端子总面积==200000×20==4000000mm2==400dm220万支端子耗纯金量==0.0049AZ==0.0049×400×11.5==22.54g20万支端子耗PGC量==22.54/0.681==33.1g3.每个镍槽电镀面积==2×1000×82/6==27333.33mm2==2.73dm2每个镍槽电流密度==50/2.73==18.32ASD每个金槽电镀面积==2×1000×20/6==6666.667mm2==0.67dm2每个镍槽电流密度==4/0.67==5.97ASD每个锡铅槽电镀面积==2×1000×46/6==15333.33mm2==1.53dm2每个镍槽电流密度==40/1.53==26.14ASD4.镍电镀时间==3×2/20==0.3分镍理论厚度==8.07CT==8.07×18.32×0.3==44.35镍电镀效率==43/44.35==97%金电镀时间==2×2/20==0.2分金理论厚度==24.98CT==24.98×5.97×0.2==29.83金电镀效率==11.5/29.83==38.6%锡铅电镀时间==3×2/20==0.3分锡铅理论厚度==20.28CT==20.28×26.14×0.3==159锡铅电镀效率==150/159==94.3%综合计算B：今有一客户委托电镀加工一端子，数量总为5000K，其电镀规格为镍50µ``，金GF，锡铅为100µ``。
PCB生产电镀镀层厚度计算方法的培训
电镀镀层厚度的计算方法XX工艺部XXX2019-07-25电解和电解定律电解：当外电流通过电解液时，由于在阳极和阴极上分别进行氧化和还原反应，从而将电能转变为化学能的过程叫做电解。
电镀、电铸和电解精炼金属等过程都是电解过程。
电解定律：就是用来定量地表达这种电能和化学能之间相互关系的定律，或称法拉第定律。
电解第一定律电解时，电极上析出（或溶解）物质的质量与通过的电量成正比，可用下式表示：m=kIt=KQ式中:m---电极上析出（或溶解）物质的质量（g)I----通过的电流强度（A）t----通电的时间（h)Q---通过的电量（A·h)k----比例常数，称为电化当量（g/A·h)电解第二定律电极上每析出（或溶解）1mol的任何物质所需的电量为n×96500C（库仑）或n×26.8A·h,也就是说，用同等的电量通过各种不同的电解质溶液时，在电极上析出（或溶解）各物质的量与它们的mol量成正比。
例如，用同样的电量（26.8A·h)，分别通过稀硫酸、硝酸银和硫酸铜三种溶液，则在阴极上分别析出1克氢气，107.88克银和31.77克铜，析出的量恰好分别等于它们的mol/n。
综合上述两个定律，可将电解定律归纳如下：电解时，在电极上析出（或溶解）的物质的量（m)与通过的电量（Q）及该物质的mol/n的乘积成正比，可用下式表示：m=1/F·mol/n·Q电解第二定律式中F就是电解时电极上析出（或溶解）1mol/n物质时所需的电量，由实验测得，这一电量等于96500库仑。
它是一个常数，一般称为法拉第常数。
将公式m=kQ代入上式，可得到电化当量（k)与（mol/n)之间的关系：k=mol/nF此式表示各物质的电化当量与它们的摩尔量成正比，与其化合价成反比。
电化当量的物理意义表示电解时每通过单位电量所析出物质的量，单位是g/C,或g/A·h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB电镀镀铜层厚的计算方法：镀层厚度（um）= 电流密度(ASF)×电镀时间(min)×电镀效率×0.0202
电量、当量、摩尔质量、密度构成0.0202系数。
铜的摩尔质量=63.5，1摩尔铜离子需要2摩尔电子变成单质铜，一摩尔电子的电量等于96485库仑（法拉第常数）。
铜的密度是8.9
如在10平方分米的线路板上电镀铜，电流密度(Dk)（安培/平方分米），电镀时间t（分钟），镀层厚度δ（微米）。
列等式如下：
A）单位面积通电量（摩尔）=电流密度X时间X60/法拉第常数。
B）电沉积的铜的当量数=[单位面积X（厚度/100000）X8.9]/（铜分子量/2）
在不考虑电流效率的情况下，上述两式相等。
换算可得：
Dk·t·60X100000X2
厚度（δ）=----------------------------------- =0.22·Dk·t
考虑到电流效率η，可得：厚度（μm）=电流密度X时间X电流效率X0.22
上述是以电流密度ASD计算，换算成ASF，其结果是：
厚度（μm）=电流密度X时间X电流效率X0.023
再考虑到，在挂具上/屏蔽等地方会有铜沉积，做修正后，使用你的经验公式比较合适。
根据法拉第定律d=5c*t*DK*ηk/3ρ
c-金属的电化当量（g/Ah），t-电镀时间（min），DK-电流密度（ASD），
ηk-电镀效率（电流密度2ASD，电镀效率为0.98），ρ-欲镀金属的密度，d-欲电镀厚度（um）
1ASD=9.29ASF
原理
1ASD=0.29ASF???。
