721分光光度计维修及使用注意事项
721分光光度计维修及使用注意事项721分光光度计维修及使用注意事项科技信息工程技术721分兴度计维修及使用注意事I页濮阳市质量技术监督检验测试中心董丽娜721型分光光度计•在医院检验科，药房，免疫室均得到使用.其光路及电路系统在正常使用下，不易出现故障.但长期使用，山于环境因素及搬动等原因，也会造成光路及电路故障，因此721型分光光度il•使用及故障的检修显得非常重要.下面通过常见的故障修理与分光光度计正确使用进行阐述.，故障修理(1)光度计不能调满度若721型分光光度计不能调满度(100%T).ff机后调100%旋钮，从仪器的背面可见光亮度可调，表头指针在灵敬度打到最大位时仍不能调满度,打开比色皿暗盒盖, 用手轻按一下光门顶杆,使光门微微打开,可见表头指针迅速向100%方向偏转.山此可见光电管及放大器正常，将比色皿架取出，在比色皿暗盒靠近光门处放一张口纸，口纸上无光斑.造成这种现象有以下儿种原因：光源类由于灯架松动产生移位，灯丝未对准光路;校正波长过程中山于经验不足，将校正螺丝旋转过度，光斑偏移不能落到出光狭缝上;分光系统脱落移位.为了排除此种故障，首先应从仪器的底部将分光系统的外壳打开，检查分光系统各部门•有松动及脱落的部件将其固定•打开电源凋整灯泡位置，将入射光斑调到入射狭缝上，并在光源灯亮度不变的情况下，将光斑调到最亮且边缘整齐的长方形.调整准直镜上，下，左，右位置使光斑落到出射狭缝上，此时从比色皿暗盒观察可见到一矩型光斑.出射光调好后进行波长校正，仪器即可恢复正常.(2)透光度T不稳若721型分光光度计在测量过程中，透光度T不稳.此故障由光路系统漏光所致.检查聚光透镜的接口部，此处有一橡皮圈，曲于橡皮圈移位可造成漏光.比色皿暗盒盖不将顶杆全部压下也可造成漏光•机箱变形，使光门顶杆的长度不够,而不能使光门全部开启.比色皿的定位槽松动而引起每次定位不一致.可重复校正固定定位槽•光电管老化，需更换光电管.光电管内的干燥剂失效,使微电流放大器受潮•解决方法:烘烤电路，并更换或烘烤干燥剂.(3)调零旋钮不能归零此故障在光路部分多山光门顶杆不能弹出造成.有两种原因：顶杆弯曲卡死;光口生锈，或位移不能正常落下.将机械部分故障修复，仪器即可正常调零.在检修光路系统以后，需进行波长校正，否则仪器测量出的结果准确性会下降，只能将波长校正后，仪器方可完全恢复正常.二,正确使用(1)若大幅度改变测试波长，需稍等片刻，等灯热平衡后，重新校正•・•()'和"1009『点.然后再测量.(2)指针式仪器在未接通电源时，电表的指针必须位于零刻度上.若不是这种情况，需进行机械调零.(3)比色皿使用完毕后，请立即用蒸憎水冲洗干净，并用干净柔软的纱布将水迹擦去，以防止表面光洁度被破坏，影响比色皿的透光率.(4)放大器灵敬度换挡后，必须重新调零.(5)比色杯的配套性问题.比色杯必须配套使用，否则将使测试结果失去意义. 在进行每次测试询均应进行比较•具体方法如下:分别向被测的两只杯子里注入同样的溶液，把仪器置于某一波长处，石英比色杯：220nm, 700nm装蒸镭水;玻璃比色杯：700nm处装蒸僻水，将某一个池的透射比值调至100%,测量其他各池的透射比值,记录其示值之差及通光方向，如透射比之差在?0. 5%的范围内则可以配套使用，若超出此范围应考虑其对测试结果的影响.三,小结综上所述，以下儿个问题应引起仪器操作人员注意：（1）比色皿架及比色皿在使用中的正确到位问题.有些使用者对这个问题不够重视，因操作不当造成偶然误差，严重影响分析结果•首先，应保证比色皿不倾斜放置.稍许倾斜, 就会使参比样品与待测样品的吸收光径长度不一致，还可能使入射光不能全部通过样品池，导致测试比准确度不符合要求.其次，应保证每次测试时，比色皿架推拉到位.若不到位,将影响到测试值的重复性或准确度.最后，还应保证比色皿的清洁度, 延长其使用寿命.（2）干燥剂的使用问题.干燥剂失效将导致R数显不稳,无法调"0“点或〃1009/点（电路或光电管受潮或漏光）.b）反射镜发霉或沾污，影响光效率，杂散光增加.鉴于上述原因，分光光度计的放置地点应远离水池等湿度大的地方，干燥剂应定期更换或烘烤.（3）仪器的工作环境.应避免阳光直射，避免强电场，避免与较大功率的电器设备共电，避开腐蚀性气体等.（上接笫279页）表3雨水，合流管抽查管段总得分记录表序号路名（路段）1管道管道管径长度平均积泥泥深口分检测分检查备1属性编号（mm）（mm）方法值得分注（mm） Lt%主管811支管21路段总分10表4污水管抽查管段总得分记录表序号路名（路段）管道管道管径长度平均积泥检测分检查备泥深口分属性编号（mm）（mm）方法值得分注（mm） Lt%主管612支管22路段总分10个被查单位满分100分,一个路段分数III抽查路段总数决定（如抽查10个路段, 一个路段满分即为10分）.每个路段中雨水和合流管道的主管得分占60%,支管得分占40%;污水主管占80%,支管占20%.检查合格得满分，严重积泥不得分，中度积泥得一半分数（管段抽查得分见表2;表3,表4以管段得分10分计）.3. 2. 4检测报告内容（1）管道位置示意图（包括路名，路段，附近单位名称或门牌号，指北针等）.（2）管道声纳检测截取的图片要求标明管道轮廓线，管道管径，管...一一280... --------道内水位线，管道积泥深度线等信息（见图7）.图7声纳截取的样图(3)通过声纳检测管段的截图需要绘制管道积泥纵断面图，图中应包括:路名，路段，井号，管径，长度，流向，图像截取点纵距及对应的积泥深度，对应的积泥口分比等文字说明.4.结论(1)通过排水管道抽查及检测结果来看，电视和声纳检测能够准确，清晰地反映城市地下排水管道的结构和功能状况，是排水养护检查的有效手段.(2)国外一些发达国家早在上个世纪50年代已开始了对电视和声纳检测技术的研究，现已形成较为完整的技术体系.LI前国内大多数城市地下排水管道的养护仍停留在传统人工检查阶段，管理手段相对落后，因此，大力推广并应用先进的排水管道检测技术十分必要.。
721 721N 可见分光光度计 使用说明书
721/721N可见分光光度计使用说明书本说明书详细阐述了721/721N可见分光光度计的使用方法、故障排除及维护与保养等内容。
请在使用前仔细阅读本说明书，并将其随附仪器。
制作计量器具许可证编号: 沪制********号721 / 721N型可见分光光度计目录章节标题页码1 原理、用途和特点 (1)1.1 原理 (1)1.2 用途 (1)1.3 特点 (1)2 仪器规格和标准附件 (1)3 仪器操作键和各部分名称、功能 (2)4 安装指导 (4)4.1 安装条件 (4)4.2 开箱检视 (4)5 操作 (4)5.1 仪器的基本操作 (4)5.1.1 预热 (4)5.1.2 改变波长 (4)5.1.3 校正波长准确度 (5)5.1.4 置参比样品和待测样品 (5)5.1.5 置0%(T) (5)5.1.6 置100%(T) (5)5.1.7 改变操作模式 (6)5.1.8 浓度因子设定和浓度直读设定 (6)5.2 应用操作 (7)5.2.1 测定透明材料的透射比 (7)5.2.2 测定透明材料的T – λ(透射比-波长)曲线 (7)5.2.3 测量透明溶液的吸光度 (7)5.2.4 运用A-C(吸光度-浓度)标准曲线测定物质浓度 (8)5.2.5 浓度直读应用 (9)5.2.6 浓度因子功能应用 (9)6仪器维护和故障识别 (10)6.1 仪器日常维护 (10)6.1.1 使用注意事项 (10)6.1.2 开罩检视 (10)6.1.3 更换光源 (10)6.2 常见故障识别及处理 (11)1原理、用途和特点：1.1 原理可见分光光度计是一种结构简洁、使用方便的单光束分光光度计，基于样品对单色光的选择吸收特性可用于对样品进行定性和定量分析。
其定量分析根据相对测量原理工作，即选定样品的溶剂(或空气)作为标准试样，设定其透射比为100%，被测样品的透射比则相对于标准试样(或空气)而得到，在一定的浓度范围，各参量遵循朗伯—比耳定律：0/1lgI I T KCLTA === A : 吸光度T : 相对于标准试样的透射比I : 光透过被测样品后照射到光电传感器上的强度 I 0: 光透过标准试样后照射到光电传感器上的强度 K : 样品溶液的比消光系数 L : 样品溶液在光路中的长度C :样品浓度1.2 用途广泛应用于医药卫生、临床检测、生物化学、石油化工、环保监测、食品生产和质量控制等部门作定性、定量分析，还可作为大、专院校和中学相关课程的教学演示和实验仪器。
721可见分光光度计操作规程
721可见分光光度计操作规程分光光度计是一种常用的实验仪器，可以用于测量物质的吸光度。
下面是一份关于721可见分光光度计的操作规程，总计1200字以上。
一、仪器介绍二、仪器准备1.确保操作环境干净整洁，没有明显的光源干扰。
2.打开仪器电源，待仪器启动完成。
3.检查试剂材料是否准备充分，必要时更换试剂。
三、仪器校准1.使用标准溶液进行仪器校准。
2.选择一个已知吸光度的标准溶液，如葡萄糖溶液。
3.在仪器上选择对应波长的标准曝光时间。
4.将标准溶液加入比色皿中，放入试样槽。
5.按照操作手册的指示，进行光度测量。
四、样品测量1.按照需要进行样品预处理，如样品溶解、稀释等。
2.将样品加入比色皿中，放入试样槽。
3.选择合适的波长范围及曝光时间。
4.按下“开始测量”按钮，进行光度测量。
五、实验记录1.记录样品的波长范围和测量曝光时间。
2.记录实验所用的标准溶液浓度及吸光度。
3.记录样品吸光度测量结果，并详细描述实验条件。
六、数据处理1.根据实验记录计算吸光度值。
2.如果需要，可以制作吸光度曲线来进行数据处理。
3.分析数据，并进行结果的统计和绘图。
七、仪器维护1.每次使用结束后，及时将比色皿和试样槽清洗干净，避免残留污染。
2.定期检查光源是否正常，如有问题及时更换。
3.定期校准仪器，以确保测量结果的准确性。
4.保持仪器表面的干净，定期进行表面清洁。
5.注意仪器的防尘，尽量避免灰尘进入仪器。
八、安全操作1.操作过程中避免直接触碰仪器的光源和探头部分，以防灼伤。
2.操作时注意不要将试剂或样品溅到仪器上，以防腐蚀或污染。
3.注意电源和线缆的安全使用，避免触电或短路。
九、故障排除。
721可见分光光度计使用方法
721可见分光光度计使用方法721型可见分光光度计是一种常用的实验室仪器，主要用于测量溶液中物质的吸光度。
下面将详细介绍721型可见分光光度计的使用方法。
一、仪器检查与准备1.检查光度计，确认仪器外观完好无损，仪器与电源连接正常。
2.检查吸收池，确保池内干净，并无水迹或其他杂质。
3.打开电源，确保电源正常并进行预热操作。
二、仪器校准1.从设备专用校准控制板上选择合适的波长，然后调整校准旋钮，使显示屏上的波长与选择的波长一致。
2.使用被称为“空白溶液”的无色或纯溶剂（如无气泡的水或乙醇）进行校准。
将空白溶液置于吸收池中，将波长选择盘旋转到“0”位置。
3.按下“闪烁”按钮，将自动调整光源和感测器的位置以平衡出零点。
三、样品的制备1.准备样品溶液，注意选择与要测量的物质相适应的溶剂。
2.保持样品溶液的浓度和体积相对恒定，以确保测量值的准确性。
3.如果需要，使用滤纸或其他过滤材料过滤溶液，以去除悬浮固体或杂质。
四、测量样品的吸光度1.将校准好的吸光度计波长调整到想要测量的波长。
2.将样品溶液倒入吸收池中，注意不要过多，以免溅出或浸湿仪器。
3.将吸光度计封上，使吸收池与光源和感测器相对应。
4.读取示数值，注意记录值是正还是负。
正值表示吸光，负值表示透光。
5.如果需要，可以进行多次测量并取平均值，以提高数据的准确性。
五、结果的记录与分析1.将测量结果记录在实验记录本上，包括样品的名称、浓度、测量波长和吸光度值。
2.利用所得数据进行进一步的分析，如制作吸光度曲线、计算样品浓度等。
3.可以根据需要进行相关的统计分析，如平均值、标准差等。
六、仪器的关机与清洁1.测量完成后，先调整波长选择至“0”位置，然后才能关机。
2.使用干净的抹布或纸巾清洁吸收池，并确保池内干燥。
3.将仪器放置在干燥通风的地方，避免阳光直射和尘埃积聚。
721可见型分光光度计操作规程
721可见型分光光度计操作规程第一章引言为了确保721型分光光度计的正常运行和准确测量，保证实验结果的可靠性和准确性，制定本操作规程。
第二章环境准备2.1光学实验室应保持清洁、整洁，无杂物干扰和光污染。
2.2实验室内部应安装稳定可靠的电源和地线，保证电源稳定供应。
2.3分光光度计应放置在水平且稳定的台面上，避免振动和共振影响实验结果。
第三章仪器准备3.1分光光度计前应检查电源线、通信线、数值接口线等线缆是否连接牢固可靠。
3.2检查光源是否正常工作，灯丝是否破裂或者灯管是否损坏。
3.3检查光路系统，确保光学元件无破损或污染，无异物和灰尘。
3.4打开仪器电源开关，待系统启动完成后，进行预热，预热时间一般为30分钟以上。
第四章试样处理4.1根据实验目的和要求，选择适当的试样，如溶液、悬浮液、固态样品等。
4.2调整试样的浓度，保证测量结果在分光光度计的线性范围内。
4.3删除试样中的杂质和干扰物，以确保测量结果的准确性。
4.4预先对试样进行稀释或稀释系数的计算，确保试样符合分光光度计测量范围要求。
第五章仪器设置5.1打开分光光度计软件，确保与仪器的通信连接正常。
5.2根据实验需求，选择适当的测量模式，如吸光度、透射率、荧光等。
5.3根据试样特性，选择适当的波长范围和波长间隔，以获得最佳测量效果。
5.4设置参考样品和样品的路径长度，保证测量结果的准确性。
5.5根据需要设置分光光度计的光源强度，以获得最佳的信号强度和信噪比。
第六章测量操作6.1打开样品室，将参考样品放置在样品台上，确保样品和样品台的接触良好。
6.2点击软件界面上的“测量”按钮，开始测量。
6.3观察测量结果的稳定性和波动情况，确保数据的可靠性和准确性。
6.4完成测量后，点击软件界面上的“保存”按钮，保存测量数据。
第七章数据处理与分析7.1根据分光光度计测量结果，进行数据处理与分析。
7.2如有需要，可以使用专业的数据处理软件进行更复杂和详细的数据处理。

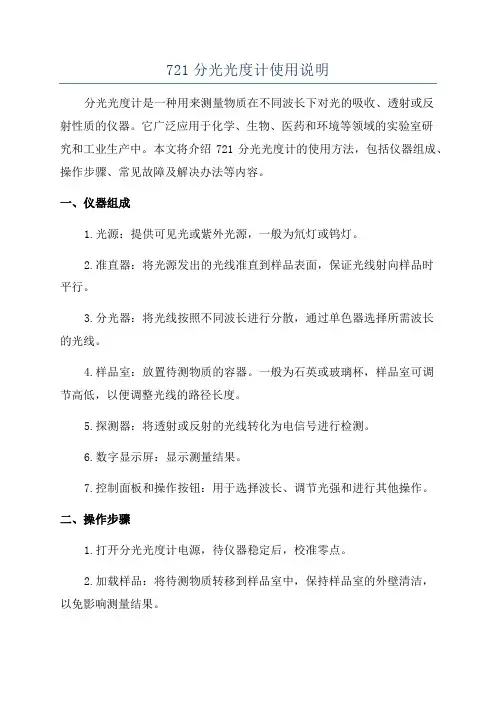

721分光光度计使用说明
721分光光度计使用说明分光光度计是一种用来测量物质在不同波长下对光的吸收、透射或反射性质的仪器。
它广泛应用于化学、生物、医药和环境等领域的实验室研究和工业生产中。
本文将介绍721分光光度计的使用方法，包括仪器组成、操作步骤、常见故障及解决办法等内容。
一、仪器组成1.光源：提供可见光或紫外光源，一般为氘灯或钨灯。
2.准直器：将光源发出的光线准直到样品表面，保证光线射向样品时平行。
3.分光器：将光线按照不同波长进行分散，通过单色器选择所需波长的光线。
4.样品室：放置待测物质的容器。
一般为石英或玻璃杯，样品室可调节高低，以便调整光线的路径长度。
5.探测器：将透射或反射的光线转化为电信号进行检测。
6.数字显示屏：显示测量结果。
7.控制面板和操作按钮：用于选择波长、调节光强和进行其他操作。
二、操作步骤1.打开分光光度计电源，待仪器稳定后，校准零点。
2.加载样品：将待测物质转移到样品室中，保持样品室的外壁清洁，以免影响测量结果。
3.选择波长：根据需要选择所需的波长。
可以通过旋转单色器上的波长选择钮进行调节。
调节完成后，等待稳定。
4.开始测量：按下开始按钮，仪器开始进行测量。
测量完成后，读取数字显示屏上的结果。
5.清洁样品室：清除样品室中的残留物，使用纯净溶剂擦拭样品室外壁。
三、常见故障及解决办法1.仪器显示异常或无显示：检查电源是否接通，确认电源是否正常。
2.波长选择困难：检查单色器运动是否灵活，是否需要维护。
3.光强不足：检查光源是否需要更换，确认光源是否正常工作。
4.操作按钮无响应：检查操作按钮是否损坏，尝试重启仪器。
5.测量结果不稳定或不准确：检查样品室是否干净，样品是否均匀分布，样品室是否对齐正确。
总结：721分光光度计是一种常用的光学仪器，具有测量灵敏度高、测量范围广、操作简便等优点。
正确的操作方法和对仪器故障的及时处理是保证测量结果准确性的关键。
在使用过程中，用户应仔细阅读仪器的使用说明，按照操作步骤进行操作，并保证仪器的日常维护和保养。
721分光光度计操作规程
721分光光度计操作规程721分光光度计是一种用于测量光的吸收、透射和散射的仪器。
它广泛应用于分析化学、生物医学、环境监测等领域。
为了确保仪器的正确使用和仪器数据的准确性，以下是721分光光度计的操作规程。
1. 准备工作a. 将光度计放置在水平面上，避免受到外界的震动和干扰。
b. 插入光度计电源，并开启仪器。
c. 清洁光度计的样品室和样品盖，确保无杂质和污垢。
2. 样品测量a. 将待测样品装入透明的样品试管或石英比色皿中。
b. 打开样品室，将样品放入样品室，并确保样品完全覆盖探测器的光路。
c. 关闭样品室，确保仪器内部光线暴露给样品。
3. 样品设置a. 根据样品的特性和测量要求，选择合适的波长和检测模式（吸光度、透射度或散射度）。
b. 设置适当的光强度和光路长度，确保光线能够适当穿过样品并被正确检测。
4. 零校准a. 使用无样品的溶剂进行零校准，确保仪器读数为零。
b. 将溶剂放入样品室，并关闭样品室。
c. 按照仪器的操作说明进行零校准。
5. 样品测量a. 打开样品室，取出溶剂，将待测样品放入样品室。
b. 关闭样品室，开始测量。
c. 根据仪器的要求，选择测量时间和打印输出方式。
6. 数据处理a. 将测得的光度值记录下来，包括样品的浓度、吸光度等信息。
b. 对测得的数据进行处理，如计算吸光度的平均值、标准差等。
c. 将处理后的数据与已知标准曲线或文献值进行比对，确保数据的准确性和可靠性。
7. 仪器的关闭a. 测量结束后，将样品室中的样品取出，并清洁样品室。
b. 关闭仪器，拔掉电源插头。
c. 检查仪器的各个部位，确保仪器干净、整洁。
在操作721分光光度计时，还需注意以下几点：a. 避免样品的污染和交叉感染，避免隔离五恶劣情况下操作，如火焰、化学品等。
b. 根据实验要求选择合适的波长和检测模式。
c. 样品室的温度和湿度要适当，避免对测量结果产生影响。
d. 谨慎操作仪器，避免敲击、摇晃或碰撞仪器，以免影响仪器的性能。
721可见分光光度计使用方法
721可见分光光度计使用方法721可见分光光度计使用方法：721可见分光光度计是一种用于测量可见光范围内溶液或物质吸收光强的仪器。
下面将介绍其使用方法，以帮助您正确地操作该设备。
1. 准备工作：a. 确保721可见分光光度计处于稳定的工作环境，远离振动和干扰源。
b. 检查设备是否正常运转，并将其接通电源。
2. 样品处理：a. 准备待测样品，在使用前确保样品清洁无杂质。
b. 根据需要，将样品与试剂混合或稀释。
3. 设置参数：a. 打开分光光度计软件或直接通过仪器面板设置所需的波长范围。
b. 选择所需的波长，并在仪器上进行设置。
4. 校准仪器：a. 使用标准溶液进行校准。
校准样品将提供一个已知吸光度值，以便校准仪器。
b. 将标准样品放入仪器中，并根据仪器指南进行校准。
5. 进行测量：a. 使用准备好的样品架，将待测样品放入样品室中。
b. 关闭样品室，确保环境光线尽量少干扰测量结果。
c. 运行仪器软件或通过面板启动测量。
d. 仪器将测量样品吸光度，并显示结果。
6. 分析结果：a. 仔细观察测得的吸光度值，并根据需要进行记录。
b. 根据分光光度计和实验要求，将数据转化为所需的浓度或吸光度单位。
7. 清洁和保养：a. 在使用完毕后，关闭仪器并断开电源。
b. 清洁样品室和光学部件，以确保仪器保持良好的工作状态。
c. 定期进行仪器维护和校准，以保证准确性和稳定性。
请务必按照以上顺序和步骤进行721可见分光光度计的使用，以获得准确的测量结果。
使用前请详细参阅仪器操作手册，以确保操作正确无误，并严格遵守相关安全操作规范。
简述721分光光度计的使用方法
简述721分光光度计的使用方法
721分光光度计是一种常用的实验室仪器，用于测量物质的吸光度和浓度。
下面将介绍721分光光度计的使用方法。
打开721分光光度计的电源开关，待仪器启动后，将所需的样品放入样品池中。
注意，样品池应该干净、透明，且没有气泡或杂质。
如果需要测量多个样品，可以使用多个样品池，但需要确保每个样品池都是相同的。
接下来，选择所需的波长。
721分光光度计可以测量不同波长下的吸光度和浓度，因此需要根据实验需要选择合适的波长。
在仪器上方的波长选择器上选择所需的波长，然后调节波长选择器旁边的光强调节旋钮，使得光强适合所选波长。
然后，调节样品池的位置，使得样品池中的样品与光路对准。
可以通过调节样品池的高度和角度来实现这一步骤。
接下来，将空白样品放入样品池中，调节零位调节旋钮，使得读数为零。
然后将所需的样品放入样品池中，记录吸光度读数。
如果需要测量浓度，可以使用标准曲线法或者比色法来计算样品的浓度。
清洗样品池和仪器。
使用纯水或者适当的溶液清洗样品池，然后用纸巾或者吹风机将样品池和仪器表面擦干净。
721分光光度计的使用方法相对简单，但需要注意样品池的清洁和
光路的对准。
只有正确使用仪器，才能得到准确的实验结果。
721可见分光光度计使用方法
721可见分光光度计使用方法一、器材准备：1.721可见分光光度计2.样品和试剂3.透明比色皿4.高精度移液器5.恒温器或恒温水浴二、仪器调试：1.打开721可见分光光度计电源，等待一段时间使仪器达到工作温度。
2.调节仪器使其工作在所需波长。
根据实验需求选择合适的波长并设置。
3.使用双波长或多波长测定时，对准波长旋钮将所需波长对准刻度。
三、光程调节：1.在721可见分光光度计的比色皿位上放置空白溶液。
2.将波长调至所需波长。
3.调节光程旋钮，使光束通过样品，并使样品对比色皿两边的参比孔尽量对称。
4.观察比色皿两边的参比孔，如果未对称，轻轻转动光程旋钮，直到两边的参比孔对称为止。
5.如果找不到参比孔，请使用空白溶液填充参比孔。
四、测定样品吸光度：1.将透明比色皿从清洗干净的水中取出，用纸巾或棉签擦干。
2.使用高精度移液器向比色皿中加入样品，注意不要碰到比色皿的内壁。
3.使用高精度移液器向另一个比色皿中加入相同体积的空白溶液作为参照。
4.将样品比色皿放入比色皿位，并将波长调至所需波长。
5.读取样品和空白溶液的吸光度值并记录。
五、质控和数据处理：1.定期对721可见分光光度计进行校准，使用标准样品进行验证。
2.每次测定前进行空白校正，将空白溶液的吸光度值减去样品的吸光度值。
3.对于每个样品，至少进行三次重复测定，取平均值作为最终结果。
4.根据实验需要，可以根据吸光度值做一些数据处理，比如绘制标准曲线，计算浓度等。
六、安全注意事项：1.在操作过程中，避免吸入、吞咽或皮肤接触有害试剂。
2.样品和试剂的处理应按照实验室安全操作规范进行。
3.使用高精度移液器时，注意避免样品交叉污染。
4.在测定过程中，注意避免空气中的尘埃和杂质对测量结果的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 仪器的主要用途721可见分光光度计是专供工厂、矿山、医院以及各科研单位的化验室，在可见光谱区范围内（360nm~800nm）进行定量比色分析用。
仪器在410nm~710nm之间可增加消光片或采用有色溶液作被测溶液的陪衬代空白，以便提高分析灵敏度和提高消光读数范围。
2 仪器的工作环境该仪器应安放在干燥的房间内，使用时放置在坚固平稳的工作台上，室内照明不宜太强，热天时不能用电扇直接向仪器吹风，防止灯泡灯丝发光不稳。
尽量远离高强度的磁场、电场及发生高频波的电器设备。
避免在有硫化氢、亚硫酸氟等腐蚀性气体的场所使用。
推荐使用交流稳压电源，以加强仪器的抗干扰性能。
使用功率为100W以上的电子交流稳压器或交流恒压稳压器。
3 仪器的主要技术指标及规格a)波长范围：360nm~800nm。
b)波长准确度：360nm~600nm±3nm；600nm~700nm±5nm；700nm~800nm±8nm。
c)透射比准确度：±2％。
d)透射比重复性：≤0.5％。
e)稳定性：暗电流漂移不超过0.5%/3min。
f)仪器外形尺寸：480mm长×370mm宽×210mm高。
g)仪器净重：18kg。
4 仪器的工作原理分光光度计的基本原理是溶液中的物质在光的照射激发下，产生了对光吸收的效应，物质对光的吸收是具有选择性的。
各种不同的物质都具有其各自的吸收光谱，因此当某单色光通过溶液时，其能量就会被吸收而减弱，光能量减弱的程度和物质的浓度有一定的比例关系，也即符合于比色原理——比耳定律。
τ＝I／I ologI o/I=KCLA=KCL其中：τ透射比I o 入射光强度I 透射光强度 A 吸光度K 吸收系数L 溶液的光径长度C 溶液的浓度从以上公式可以看出，当入射光、吸收系数和溶液的光径长度不变时，透过光是根据溶液的浓度而变化的，721可见分光光度计的基本原理是根据上述之物理光学现象而设计的。
5 仪器的光学系统721可见分光光度计采用自准式光路，单光束方法，其波长范围自360nm~800nm，用钨丝白炽灯泡作为光源，其光学系统如下面简图所示。
1．光源灯12V25W 2．聚光透镜3．色散棱镜4．准直镜5．保护玻璃6．狭缝7．反射镜8．聚光透镜9．比色皿10．光门11．保护玻璃12．光电管由光源灯发出的连续辐射光线，射到聚光透镜上，会聚后再经过平面镜转角90°，反射至入射狭缝。
由此入射到单色光器内，狭缝正好位于球面准直镜的焦面上，当入射光线经过准直镜反射后就以一束平行光射向棱镜（该棱镜的背面镀铝），光线进入棱镜后，就在其中色散，入射角在最小偏向角，入射光在铝面上反射后是依原路稍偏转一个角度反射回来，这样从棱镜色散后出来的光线再经过物镜反射后，就会聚在出光狭缝上，出射狭缝和入射狭缝是一体的，为了减少谱线通过棱镜后呈弯曲形状，对于单色性的影响，因此把狭缝的二片刀口作成弧形的，以便近似地吻合谱线的弯曲度，保证了仪器有一定幅度的单色性。
6 仪器的电子系统6.1 放大器线路简介：721可见分光光度计采用GD－7型真空光电管作为光电转换元件，为了测量微弱的光电流变化，放大器以结型场效应管3DJ6F（1BG1）作为输入级，发挥了其高输入阻抗、低噪声的优点。
该级选取了另一个与1BG2相匹配的结型场效应管（1BG2）作为其恒流源，因此该级实际上是一源极跟随器。
由于两管特性匹配、偏置对称，所以1BG2能有效地除1BG1的栅一源电压失调漂移。
一般希望1BG1的R GS能高于1R7二个数量级。
该级的工作电流约为0.2 mA ~0.4mA，故而在挑选1BG1时不但I DSS应匹配，同时应注意V DS＝6V，I D＝0.3mA处特性的对称（1BG2对R GS无特殊要求）。
只有在仔细挑选下，放大器才能获得优良性能。
GD－7型光电管由于结构和工艺上的原因，往往在近紫或近红波段的光谱灵敏度较低，为此线路采用了运算放大器UA741作为灵敏度变换级。
由于运算放大器具有高增益低漂移，而IIC1又与1BG1一起构成闭环，深度负反馈，使放大器的稳定性大为提高。
kkkkk图中其它各元件作用如下：1R7、1R8、1R9为输入级偏置。
如1BG1、1BG2在修理时更换其它型号N沟道结型场效应管时，应视实际情况变动。
1D2、1D1为运算放大器输入保护管，1R1为平衡电阻。
W3、W4为放大器调零电位器。
细调W3在面板上，粗调W4在左侧盖板内。
该调零机构能综合补偿整个放大器的失调和光电管的暗电流。
微安表内阻及1R4、1R5、1R6共同构成反馈回路。
转换K2可逐档提高灵敏度。
1D3、1D4为保护微安表之用。
整个放大器装置在一个干燥、密闭、屏蔽良好的铁盒内。
6.2 放大器稳压电源线路图简介：放大器稳压电源线路如图所示，是一普通的串联调整式稳压电源，其原理不再赘述。
其中±12V供运算放大器用，±8V供放大器输入级用，±0.7V供调零电位器用。
此外，＋8V还供钨灯稳压电源建立基准之用。
图2 放大器稳压电源原理图6.3 钨灯稳压电源线路简介：钨灯稳压电源采用运算放大器作为其放大环节，从3.7V~11.5V连续可调。
由于运算放大器的两个输入端之间的电压差近似为零，而“2”端接地，所以流过R15和W1的电流恒为8V／R15＋W1，于是流经R6及W2的电流也恒为此值，所以调节W2即可改变电源的基准电压。
W2为一多圈电位器，即面板上调100％旋钮。
其中在仪器中的作用实际上是可连续调节钨灯的光度，控制能量。
此外，由于钨灯通常在较低的电压下工作，更加有效地延长其寿命及减低整机温升。
图4 稳压电路板反面图5 稳压电路板正面图6 放大器电路板正面图7 放大器电路板反面7 仪器的结构仪器内部分成光源灯部件、单色光器部件、入射光与出射光调节部件、比色皿座部件、光电管暗盒（电子放大器）部件、稳定电压装置部件及电源变压器部件等几部分，全部装成于一体。
图8仪器框图现按结构示意图的部件排列分别简述如下：光源灯部分：装在仪器的单色光器的右后端，光源灯采用12V25W的白炽钨丝灯，安装在一固定的灯架上，能进行一定范围的上、下、左、右移动，以使得灯丝部份正确地射入单色光器内。
图9 灯源图10 单色光器部件1．进光反射镜调节杆2．波长刻度盘3．刻度指示片4．波长校正调节螺杆图11 单色光器内部结构示意图1．色散棱镜2．拉长弹簧3．波长凸轮4．反射镜部件（准直镜）5．波长校正调节螺杆6．波长刻度盘7．杠杆部件8．干燥剂筒部件9．密封圈10．盖板11．入射光出射光调节部件入射光与出射光调节部件：入射光在进入狭缝以前，先用一只聚光透镜将光源成象在狭缝上，聚光透镜的焦距可以通过镜筒部件进行适当地调整，入射光的反射镜，可以用一只螺杆进行反射角的调整，以便使得光束能正确地投射入狭缝。
如图五所示。
在单色器出孔处采用了一块园形透镜，使光束能通过狭缝以后，进入比色皿前再一次聚光，这一措施使得光束进入比色槽时是很集中的，不会产生比色槽框架有挡光的现象。
单色光器部件：此部件包括了狭缝部份、棱镜转动部份、准直镜、凸轮与波长盘等几个部份。
如图10、图11所示。
单色光器部件是此仪器的主要部件之一。
现分别简述如下：狭缝的形状和安装如图13所示，此狭缝的刀片弧度为R175mm。
它能近似地使出光谱线得到适当地校直，保证了出狭缝色带的一定纯度。
棱镜是安装在一个园形活动板上，使活动的转轴由上下两个滚珠轴承定位，并支持它的转动。
园形活动板的一端固定了一个杠杆，前端有一只小的滚珠轴承，紧紧靠在凸轮边缘上，凸轮轴的上端连装了一块波长盘，按照波长盘上的指示刻度，凸轮跟着旋转一定的角度，凸轮的边缘推移了杠杆的位置，因而使棱镜也偏转了一定的角度，出狭缝的光波波长就得到了选择。
准直镜是一块凹形长方的玻璃球面镜，装在镜座上，后部装有三套精密的细牙螺纹调节螺钉，用来调整出射光，聚焦于狭缝，以及出射于狭缝时光的波长与波长盘上所指示的相对应。
如图14所示。
图12 入射光与出光调节部件图13 狭缝部件在单色器部件暗盒盖上，装置了一只硅胶筒，可装干燥硅胶，保护单色器部件，防止受潮而损坏光学元件，影响波长精度。
硅胶筒可以从仪器底部旋下及时更换干燥硅胶（更换干燥硅胶筒参看后面示意图）。
比色皿座架部份。
整个比色皿座连滑动座架全部装在暗盒内，置于光路中，滑动座架下装有弹性定位装置。
能正确地使活动座架带动四档比色皿正确处于光路中心，比色皿座采用胶木塑压成形，其中有四档空位，可同时放入四只比色皿进行比色，比色皿的规格共分为0.5cm 、1cm 、2cm 、3cm 、5cm5种规格，仪器备有一只弹性夹子，可以安放消光片，可放入比色皿座中，便利高含量测定，上部还附有一只定位夹用以确保比色皿正确的靠在同一方面上，减少测定中的误差。
比色皿放入座中时，统一以靠座的左侧为基准（靠近单色器光孔中）。
光电管暗盒部件：实际上是包含了整个光电微电流放大器在内，暗盒内的光孔前装有GD －7型光电管和一块晶体管放大电路板，光电管暗盒内还有一只干燥筒，存放变色硅胶，可以从仪器底部拆下来，更换干燥硅胶，保证光电管暗盒内始终干燥，放大器正常工作。
图15 光电管暗盒部件光门部件：比色皿盒的右侧，装有一套光门部件，其顶杆露出盒右小孔，光门挡板依靠其本身重量及弹簧向下垂落，遮住透光孔，光束就被阻挡不能进入光电管阴极面，当顶杆向下压紧时，顶住光门挡板上端，在杠杆作用下，使光门挡板打开。
参看图16图16 光门部件光门挡板当打开仪器比色皿盒上的翻盖时，光路遮断，仪器可以进行零位调节，翻盖放下时，可调100％，进行测量工作。
稳定电压装置部件：分成二个部份，大功率整流管、晶体三极管（大功率调整管）高容量电容器等装于仪器的左侧。
整流堆连着散热片并装在底板上，一只大功率晶体管3DD15A装在一个大散热板上，便利于这些元件的散热，使其能长时间地正常工作，稳压电源部份的采样，信号放大，电压调整的一部份，包括一组辅助稳压电源部份，装于一块电路板上。
仪器全部只有一个电源变压器，输出15V ~17V，15V~0~15V及6V三档电压。
8 仪器的安装使用与维护8.1 使用本仪器前，使用者应该首先了解本仪器的结构和工作原理，以及各个操作旋钮之功能。
在未接通电源之前，应该对于仪器的安全性进行检查，电源线接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。
仪器在使用前先检查一下，放大器及单色器的二个矽胶干燥筒（在仪器底部可侧面竖直来检查和调换），如受潮变色，应更换干燥的蓝色矽胶或者倒出原矽胶烘干后再用。
仪器经过运输和搬运等原因，会影响波长准确度，请根据仪器调校步骤进行调整，然后投入使用。
8.2 在仪器尚未接通电源时，电表的指针必须位于“0”刻线上，若不是这种情况，则可以用电表上的校正螺丝进行调节。
