制袋机的基础知识
制袋机基础知识
制袋机基础知识制袋机是一种用于生产各种塑料袋的机械设备。
它可以将塑料薄膜经过一系列的加工步骤，如卷取、切割、封口等，制成不同形状和尺寸的袋子。
制袋机广泛应用于食品、医药、化妆品、日用品等行业，是现代生产中不可或缺的设备之一。
制袋机的工作原理非常简单。
首先，将塑料薄膜卷装在制袋机的卷取装置上。
然后，通过传动装置将薄膜送入切割装置，切割成所需长度的袋子。
接下来，袋子经过封口装置，将袋口封闭。
最后，袋子经过冷却装置，使其快速冷却并固定形状。
整个过程由控制系统自动完成，操作简便高效。
制袋机的主要组成部分包括卷取装置、切割装置、封口装置、冷却装置和控制系统。
卷取装置通常由一个或多个卷筒组成，用于装载塑料薄膜。
切割装置采用刀片或热切割器，将薄膜切割成所需长度的袋子。
封口装置通过加热或压力将袋口封闭，确保袋子的密封性。
冷却装置用于快速冷却袋子，使其保持形状。
控制系统负责控制整个制袋过程，包括速度、长度、温度等参数的调节。
制袋机的应用非常广泛。
在食品行业，制袋机可以生产各种食品袋，如面包袋、零食袋、冷冻食品袋等。
在医药行业，制袋机可以生产药品包装袋，确保药品的安全和卫生。
在化妆品行业，制袋机可以生产化妆品包装袋，提高产品的陈列和销售效果。
在日用品行业，制袋机可以生产垃圾袋、购物袋等各种袋子，方便人们的生活。
制袋机的发展趋势主要体现在以下几个方面。
首先，自动化程度越来越高。
随着科技的进步，制袋机的自动化程度不断提高，可以实现全自动生产，减少人工操作，提高生产效率。
其次，多功能性越来越强。
现代制袋机不仅可以生产不同形状和尺寸的袋子，还可以实现多种功能，如打孔、压花、喷码等，满足不同行业的需求。
再次，节能环保意识越来越强。
制袋机在设计和制造过程中，越来越注重节能环保，采用高效节能的电气和机械设备，减少能源消耗和环境污染。
总之，制袋机是一种重要的机械设备，广泛应用于各个行业。
了解制袋机的基础知识，有助于我们更好地理解其工作原理和应用领域。
制袋机操作指南
制袋机操作指南
简介
该操作指南旨在提供用户关于制袋机的详细操作指导。
制袋机是一种用于制作塑料袋的设备，能够自动完成袋子的成型、切割和封口等工作。
操作步骤
以下是制袋机的基本操作步骤：
1. 打开电源开关，确保机器连接稳定并通电。
2. 调整机器参数，例如袋子的尺寸、厚度和形状等。
根据实际需要进行设置。
3. 将待加工的塑料材料放入机器的进料口，并确保材料的位置正确。
4. 启动机器，按照设备上的操作按钮或触摸屏指示进行操作。
5. 观察机器工作状态，确保袋子的成型、切割和封口等工作正常进行。
6. 完成加工后，停止机器并关闭电源开关。
7. 检查制作的袋子质量，确保其满足要求。
注意事项
在操作制袋机时，请注意以下事项：
- 使用前请仔细阅读制袋机的操作手册，并遵守其中的安全规范。
- 在操作过程中，不要将手或其他物体靠近机器的运动部件，以免造成伤害。
- 定期清洁和保养机器，确保其正常运行。
- 如果遇到故障或异常情况，应立即停机，并寻求专业技术人员的帮助。
结论
通过遵循本操作指南，用户可以正确、安全地操作制袋机，并获得满意的结果。
在操作过程中请严格遵循相关的安全规范和使用说明，以确保操作的顺利进行。

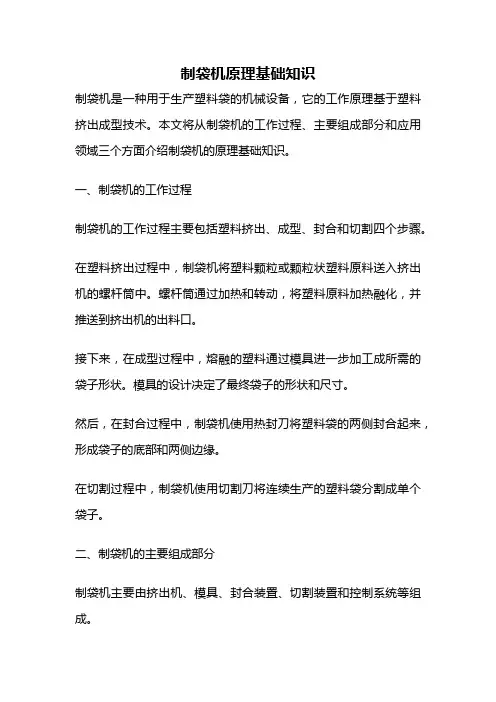

制袋机原理基础知识
制袋机原理基础知识制袋机是一种用于生产塑料袋的机械设备，它的工作原理基于塑料挤出成型技术。
本文将从制袋机的工作过程、主要组成部分和应用领域三个方面介绍制袋机的原理基础知识。
一、制袋机的工作过程制袋机的工作过程主要包括塑料挤出、成型、封合和切割四个步骤。
在塑料挤出过程中，制袋机将塑料颗粒或颗粒状塑料原料送入挤出机的螺杆筒中。
螺杆筒通过加热和转动，将塑料原料加热融化，并推送到挤出机的出料口。
接下来，在成型过程中，熔融的塑料通过模具进一步加工成所需的袋子形状。
模具的设计决定了最终袋子的形状和尺寸。
然后，在封合过程中，制袋机使用热封刀将塑料袋的两侧封合起来，形成袋子的底部和两侧边缘。
在切割过程中，制袋机使用切割刀将连续生产的塑料袋分割成单个袋子。
二、制袋机的主要组成部分制袋机主要由挤出机、模具、封合装置、切割装置和控制系统等组成。
挤出机是制袋机的核心部件，它通过加热和转动螺杆筒，将塑料原料加热融化并挤出到模具中。
模具是用于成型塑料袋的关键部件，它的设计决定了袋子的形状和尺寸。
常见的模具类型包括平口袋模具、封底袋模具和连续袋模具等。
封合装置主要由热封刀和压辊组成，用于将塑料袋的两侧封合起来。
热封刀通过加热将塑料袋加热并封合，压辊则确保封合牢固。
切割装置主要由切割刀和传动装置组成，用于将连续生产的塑料袋分割成单个袋子。
切割刀通常采用旋转切割或切割刀片切割的方式。
控制系统用于对制袋机的各个部件进行控制和监测，确保制袋机的正常运行和生产质量。
三、制袋机的应用领域制袋机广泛应用于食品、医药、化妆品、日用品等行业，用于生产各种塑料袋，如食品包装袋、药品袋、化妆品袋、购物袋等。
在食品行业，制袋机可以生产符合卫生标准的食品包装袋，保证食品的安全和卫生。
在医药行业，制袋机可以生产符合医药包装要求的药品袋，确保药品的质量和有效期。
在化妆品行业，制袋机可以生产高透明度、高品质的化妆品袋，提升产品形象和销售额。
在日用品行业，制袋机可以生产各种购物袋和垃圾袋，满足人们的日常需求。

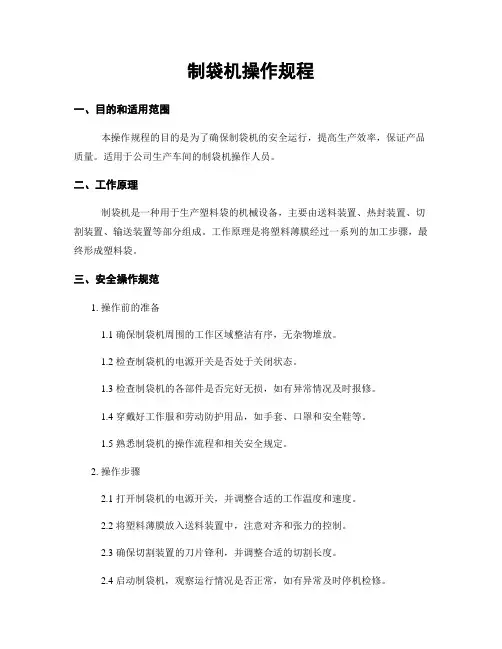

制袋机操作规程
制袋机操作规程一、目的和适用范围本操作规程的目的是为了确保制袋机的安全运行，提高生产效率，保证产品质量。
适用于公司生产车间的制袋机操作人员。
二、工作原理制袋机是一种用于生产塑料袋的机械设备，主要由送料装置、热封装置、切割装置、输送装置等部分组成。
工作原理是将塑料薄膜经过一系列的加工步骤，最终形成塑料袋。
三、安全操作规范1. 操作前的准备1.1 确保制袋机周围的工作区域整洁有序，无杂物堆放。
1.2 检查制袋机的电源开关是否处于关闭状态。
1.3 检查制袋机的各部件是否完好无损，如有异常情况及时报修。
1.4 穿戴好工作服和劳动防护用品，如手套、口罩和安全鞋等。
1.5 熟悉制袋机的操作流程和相关安全规定。
2. 操作步骤2.1 打开制袋机的电源开关，并调整合适的工作温度和速度。
2.2 将塑料薄膜放入送料装置中，注意对齐和张力的控制。
2.3 确保切割装置的刀片锋利，并调整合适的切割长度。
2.4 启动制袋机，观察运行情况是否正常，如有异常及时停机检修。
2.5 监控制袋机的工作过程，确保塑料袋的尺寸和质量符合要求。
2.6 定期清理制袋机的残留物和杂质，保持设备的清洁和卫生。
2.7 完成生产任务后，关闭制袋机的电源开关，进行设备的维护和保养。
四、常见问题及处理方法1. 制袋机无法正常启动问题可能原因：电源故障、线路连接不良、设备损坏等。
处理方法：检查电源和线路是否正常，如有故障及时修复或更换设备。
2. 制袋机运行过程中出现卡料现象问题可能原因：送料装置堵塞、张力控制不当等。
处理方法：清理送料装置，调整合适的张力控制，确保塑料薄膜的顺畅运行。
3. 制袋机切割不准确问题可能原因：刀片钝化、切割长度调整不当等。
处理方法：更换锋利的刀片，调整合适的切割长度，确保切割准确。
五、操作注意事项1. 操作人员必须经过专业培训，熟悉制袋机的操作流程和安全规定。
2. 在操作过程中，严禁将手部或其他物体靠近运行中的制袋机。
3. 禁止在制袋机上进行非正常操作和调试，如需维修和更换部件，应由专业人员进行。
第五章袋装机械
图3.4 筒形袋机械开袋式袋装机 1-开袋器，2-切断刀，3-拉袋手，4-
封底器 5-装袋，6-封口与卸袋
第十页，共一百四十三页。
图3.5 筒型袋袋装机
1-封底器,2-切刀,3-开袋吸嘴,4-加料 斗,5-封口器
图3.6 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器,2-纵封器,3-牵引辊,4-隔离板,5-开袋吸嘴,6-加料管,7-横封器,8-牵引辊,9-
制袋用的柔性材料,如纸、蜡纸、塑料薄膜及其复合材料等,即有良好的保护物品的 性能,又有质轻、价廉、易印刷、易成型封口、易开启使用、易被处理等特性,因而所制 成的袋装产品轻巧、美观、体积小而受人喜爱,是软包装产品中的重要组成部分。其中 尤以塑料薄膜及其复合材料的使用较广,发展最为迅速。特别六十年代以来,石油化学工 业的高速发展，为软包装提供了丰富多样的柔性包装材料,再加上塑料薄膜具有独特的 良好的热封性、印刷性、透明性、防潮防气性等,致使袋装软包装新产品更是层出不穷, 有几克乃
袋由下面回转切刀与固定切刀接触时切断分开。
(2) 翻领成型制袋式袋装机
第七页，共一百四十三页。
图5.3所示是立式、间歇运动的翻领成型制袋式袋装机,可完 成制袋、纵封(搭接或对接)、装填、封口及切断等工作。平张卷筒 薄 膜经多道导辊引上翻领成型器,由纵封器封合定形,搭接或对接成圆筒状,以
计量装置计量后的物料由加料斗通过加料管导入袋底,横封器在封底同时拉 袋向下,并对前一满袋封口,又在两袋间切断使之分开,全机各执行机构的动作可 由机、电、气、液配合自动完成。
(3)筒形袋袋装机 图5.4所示,这是一种间歇式转盘形包装机,这类包装机采用筒状卷料薄膜 作包装材料,每次先封底缝,然后再切下作为包装袋,并交间歇回转工序盘 上的夹持手将包装袋从一个工位移向另一个工位,完成装料、整形、封口 等工序。其中图3.4是带有筒状薄膜开袋器的袋装机,它能先开袋后夹 持,再被封底缝,这类机型在国内外较稀少,但开袋形式十分独特。使用较 广的是图3.5所示的机型,它往往是先封底缝、切断、再被夹持,然后开 袋,装填物料、封口等,这种机型与立式或卧式直线型袋装机相比,在
制袋机操作规程
制袋机操作规程引言概述：制袋机是一种用于生产塑料袋的机械设备，广泛应用于包装行业。
为了保证制袋机的正常运行和生产出高质量的包装袋，制袋机操作规程必不可少。
本文将从五个大点出发，详细阐述制袋机操作规程的要点。
正文内容：1. 准备工作1.1 确认生产需求：根据订单要求，确定所需包装袋的规格、尺寸和数量。
1.2 准备原材料：准备好所需的塑料膜卷，确保其质量符合要求。
1.3 检查设备：检查制袋机的各个部件是否完好无损，确保其正常运行。
2. 开机操作2.1 启动设备：按照制袋机的操作手册，正确启动设备。
2.2 调整参数：根据所需包装袋的规格，调整制袋机的参数，如袋长、袋宽、封口温度等。
2.3 加热预热：预热制袋机，确保温度稳定。
2.4 放卷调整：调整放卷装置，使塑料膜卷能够平稳放入制袋机。
2.5 引导膜卷：将塑料膜卷引导到制袋机的适当位置。
3. 生产操作3.1 开始生产：确认设备和参数设置无误后，按下开始按钮开始生产。
3.2 监控生产过程：定期检查制袋机的运行状态，确保其正常运转。
3.3 调整参数：根据生产情况，适时调整制袋机的参数，如封口温度、袋长等。
3.4 检查包装袋质量：定期抽样检查生产出的包装袋质量，确保其符合要求。
3.5 维护设备：定期对制袋机进行清洁和保养，确保设备的正常运行。
4. 故障处理4.1 常见故障：列举一些常见的制袋机故障，如塑料膜卷断裂、封口不牢固等。
4.2 故障排除：根据故障的具体情况，采取相应的排除方法，如更换膜卷、调整封口温度等。
5. 关机操作5.1 停止生产：当生产任务完成或需要停机时，按下停止按钮停止生产。
5.2 清理设备：清理制袋机的残留物，确保设备干净整洁。
5.3 关闭设备：按照制袋机的关闭步骤，正确关闭设备。
总结：制袋机操作规程是确保制袋机正常运行和生产出高质量包装袋的重要保障。
本文从准备工作、开机操作、生产操作、故障处理和关机操作五个大点出发，详细阐述了制袋机操作规程的要点。
袋装机械知识
(2)塔形及立方柱形制袋式袋装机 这种机型是间歇制袋装填机 , 工作原理如图 3.12所示,主要用 来包装流质饮料,卷筒包装材料经打印装置和过氧化氢( H 2 O2 )消毒 液槽后,走上最后一道导辊被引导向下,在数次成型环的作用下,同 象鼻成型器功能一样,将平张包装材料卷折成圆筒状,包装材料接 缝在运动中经无菌空气加热,包装材料通过最后一道成型环时,被 压合成纵封缝,流质物料由泵打入进料管引入圆筒状袋内,无菌热 空气在料管外进入折成的圆筒内可直达液面 ,液面上又有螺旋式 加热器,它即使材料内壁进行杀菌消毒 ,又使液面上形成无菌空气 层。 横封及切断在料面下进行,横封装置配置方式不同,就形成立 方柱形与塔形包装不同产品。塔形包装:上、下两只横封切断器 90°空间交错,分别作上下及开合运动,完成各包装物品的横封及 切断。 立方柱形包装:由两对方角成型模具及横封器在开合及上下 运动的复合运动中将液面下的筒状料袋向下拉动并成型封口和切 断,切断后的半成品落在间歇运动输送链内,在运动中完成摺角等
4.自立袋式袋装
(1)尖顶角形袋制袋式袋装机
这类与图3.2所示机型有许多相似之处,它是应用翻领式成型 器制袋,薄膜经过成型器和四个均布的折痕滚轮,再经纵封器封合 后成搭接圆筒状,料管下端部分由圆形截面变成方形截面。如图 3.11所示折角板使两端收口,横封器横封上、下两道封口并切断, 烫底器将自立袋底部烫成平底。
图3.12 立方柱形制袋式袋装机
图3.13 直移式开袋充填封口机示意图
1-打印装置,2-双氧水槽,3-刀辊,4,6,8-圆 1-储袋库,2-空袋输送链,3-开袋喷 环成型器,5-加料管,7-纵封器,9-加热 嘴,4,5-加料斗(块料粒),6-加料管(液体 器,10-横封成型切断装置,11-折角装置 物料),7,8-封口器,9-冷确器
制袋机操作规程
制袋机操作规程引言概述：制袋机是一种用于生产各种塑料袋的设备，广泛应用于包装行业。
为了确保操作的安全性和效率，制袋机操作规程是必不可少的。
本文将详细介绍制袋机操作规程的五个部份。
一、设备准备1.1 清洁检查在操作制袋机之前，必须子细检查设备的清洁情况。
清除上一次生产过程中的残留物，包括废料和异物。
使用清洁剂和布进行彻底清洁，确保设备表面干净无尘。
1.2 润滑保养制袋机的各个挪移部件需要定期润滑保养，以确保设备的正常运行。
使用适当的润滑剂，按照设备说明书指导进行润滑，同时清理过多的润滑剂，防止污染产品。
1.3 检查电气系统在操作制袋机之前，必须检查电气系统的连接是否坚固，电源是否正常。
确保所有电气设备和路线符合安全要求，避免电气故障引起事故。
二、操作步骤2.1 启动设备按照制袋机的启动顺序，挨次启动电源、液压系统和机械系统。
等待设备预热完成后，进行下一步操作。
2.2 调整设备参数根据产品要求，调整制袋机的参数。
包括袋子尺寸、厚度、速度等。
确保设备能够生产出符合要求的产品。
2.3 开始生产将原材料放入制袋机的进料口，启动设备开始生产。
在生产过程中，要时刻观察设备的运行状态，确保正常运转。
及时调整参数或者处理异常情况，避免生产事故发生。
三、质量控制3.1 检查产品质量定期抽样检查生产出的袋子质量。
检查尺寸、厚度、印刷质量等指标是否符合要求。
如发现质量问题，及时调整设备或者更换原材料，保证产品质量。
3.2 记录数据在生产过程中，要记录关键数据，如生产时间、产品数量、质量问题等。
这些数据对于追溯产品质量和设备性能非常重要。
3.3 进行设备维护定期对制袋机进行维护保养，清洁润滑设备，更换磨损部件。
及时修复设备故障，确保设备的正常运行。
四、安全注意事项4.1 穿戴防护设备操作制袋机时，必须穿戴好防护设备，包括手套、安全帽、护目镜等。
确保人员的安全。
4.2 避免触摸挪移部件在设备运行过程中，切勿触摸挪移部件，以免造成伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、三边封制袋机的结构组成
压
对中
电
切
力
边 间纠放恒
器
工 切牵 纵
光横 横 中 牵
废 纵 调 纵 阻 切 张 对 纠 分 封 封 间 引 前 边 封 整 封 尼 废 力 花 偏 剖 光 牵 力 码
制
台 送 部电牵分冲 电跟冷 热 张 电 牵 部 冷 螺 热 压 边 摆 调 电 装 电 引 摆 器
编码器通过其采集的数据传输给恒张力板，同样也控制磁粉输出扭矩的大小，但它的主要作用是使通过控制磁 粉输出扭力的大小来使恒张力摆辊始终处于水平而且稳定的状态，也就是说电位器和编码器实际上都控制着磁粉 制动器，但它们起的作用是不一样的。一般张力出现问题，如果在调节气压无效的情况下，一般都是电位器，张 力板，编码器的问题，要么接触不良，要么元器件坏掉。
说明：纠偏仪上有4个按钮，极性，手动/自 动，灵敏度，方式。
光电可以根据不同薄膜的色彩来调节它的灵 敏度。实际上整个放料对切部件归纳起来的主要 功能就是把片膜通过张力控制和光电纠偏控制均 匀的薄膜分切成两片，对称输出。
对切架
4、张力部件
张力部件主要有机架，摆动辊 ，汽缸，对边，对花装置等。 其功能为：
1、用途：制袋机主要用于软包装行业制作内层为可热封材料的复合膜包装袋。 2、分类：我公司生产的“昌氏”牌制袋机主要分类有，
WZD系列普通两用 机
GSD系列三边封机
WSD系列中档两用 机
GSD系列中封机
GSD系列三边封自立制袋
GSD系列三边封自立拉链
以及特殊机型（机如液体包装制袋机、医药包装制袋机、异型袋包装机机等）
纠偏电 机
纠偏仪
纠偏光 电
电位器、编码器、磁粉制动器、张力控制板之间的关系
电位器和编码器都属于控制元器件，共同控制磁粉的扭矩，也就是说磁粉是一个执行者。电位器的动作根据恒 张力摆辊的上下摆动而定。当摆臂下摆时，电位器输出的信号通过张力板传输给磁粉制动器。向下说明薄膜张力 较松，张力太小。这样磁粉的输出扭矩就大，反之摆辊向上摆时，说明薄膜较紧，张力太大，这样磁粉的扭矩就 小。当摆辊处于水平位置式以上时，实际上磁粉就已经没有制动能力。张力等于没有一样，自然状态了。当然控 制张力还可以通过调节摆轮上的气缸的气压大小而调节。一般电位器等出厂之前都调试设定好了，无需再调。
摆臂
连杆
编码器
电位 器
放料气缸
磁粉制动 器
3、对切部件
主要作用是把宽幅薄膜均分成的两片薄膜。 薄膜从底辊筒进入45度斜板将水平薄膜转成竖 直薄膜，然后经过分切刀片对中切开，分离的两 片厚膜通过V型板经上下辊对称输出，怎样才能 保证分切开的薄膜始终保持均分。在分切之前， 就有一套纠偏控制系统来保证，这套纠偏系统由 一个纠偏控制仪和纠偏光电眼纠偏电机组成。主 要工作原理就是由两个光电眼跟踪薄膜的边或 线，一旦薄膜有跑偏现象，光电眼就将信号提供 给纠偏仪，纠偏仪通过所得到的信号（薄膜向上， 或向下跑偏）来控制纠偏电机的转向（向左，向 右）以及联接在纠偏电机上的丝杆螺母传动来实 现（带动整个三角架一起向上，向下运动），将 薄膜始终与分切刀的位置保持上下膜均分。
箱
面 带 件机引切孔 机踪却 封 力 机 引 件 却 栓 封 板 辊 臂 整 机 置 头 辊 臂 辊卷
三、三边封制袋机膜料流线及传动原理
流线：膜料——放料牵引——纠偏光电跟踪——膜料对切——放料张力调整——纵封 热封——纵封冷却——前牵引部件——横封热封——横封冷却——光电跟踪定长—— 冲孔部件——分切——台面输出
四、制袋机的主要部件、功能及调整方法
1.机身部件（机架主转动） 机身部件主要是机体部件和主转动部分。主电机连接变速箱通过变频器 进行调速，然后传递给各工作部件，实现加热，冷却烫排的上下运动。 （变频器控制电机的速度）
联动轴
槽块
导板
传动座 偏心轴 动力联
板
磁钢
采样开关 抬刀、高
位
主电机转 盘
2.放卷部件 放卷对切部件作用支承夹紧膜卷， 通过测速编码器和位移电位器将集 列的信号通过张力控制板来控制磁 粉制动器的扭矩。从而使浮动辊停 留在水平位置且稳定保证放料薄膜 的张力恒定。薄膜输出的张力大小 可通过调压阀来调整。
传动原理： 1.烫压动作： 通过安装在主电机上的传动盘联接联接板，动力联板，偏心轴，导板，导控等
系列的联接件使烫排作垂直上下运动。（主要是通过偏心轴的偏心距离实现的，最 终实现上下薄膜黏合的目的。）
2.薄膜牵引动作： 通过安装在伺服牵引电机上的一对同步带轮带动牵引胶辊转动，利用上下胶辊 的摩擦力进行薄膜的牵引动作。通过光电纠偏控制——色标定位使袋长一致。
1.实现薄膜进给方式的转变。对切架输出的上下两片薄膜的进 给方式（运动方式）是连续性的。而经过放料（原料）摆臂后进 入，纵封烫排处的，进给方式是拖一下，压一下的间隙性的。
2.控制薄膜的张力。薄膜强力的大小是制袋效果好坏的关键因 素。张力大薄膜易拉伸，张力小薄膜易游料（蛇形），使上下膜 产生对花，对边偏移。通过装在放料摆臂上汽缸的气压多少来控 制薄膜强力的大小，跟据不同的材料来调整压力的大小。（尽量 使强力设定在较低的程度）。
制袋机的基础知识
祁锡峰
无锡鸿昌精密机械有限公司 副总经理、工程师
二O一O年十二月
无锡鸿昌精密机械有限公司前称无锡机床股份有限公司铸造分厂。创建于1954年，于1991年 开发制袋设备，开始服务于包装行业，1998年转制，改名为无锡鸿昌精密机械有限公司。经过近 二十年时间跨越式发展，公司是全国包装行业骨干企业之一，被全国包装协会授予“中国包装产 品定点生产企业”、“中国包装行业优质产品”等光荣称号，现是江阴市百佳企业、无锡市高新 技术企业、江苏省民营科技企业，生产的“昌氏”牌制袋机为无锡市名牌。
目前产品已基本覆盖国内各省市市场，并远销韩国、东南亚、东欧、北美、南美等十多个国家 及港澳台地区。公司坚持以一业为主、做精做好专业化、多渠道投资、逐步走向集团化。公司坚 持以诚信为本、严谨管理、技术创新、精心制造、持续改进，确保“昌氏”牌产品受市场好评， 确保对用户提供更贴心的服务。
牌 一、制袋机的用途及分类
3.提供放料信号。在放料摆臂上还连接着一个电位器。通过放 料摆臂提起摆幅的大小来控制电机放料速度的快慢。它的信号是 由电位器传递到放料控制板，再由放料板连接放料变频，放料变 频控制放料电机。一般放料摆臂的位置不会超过水平位置就是从 最低位到水平位置这样来回摆动。如果摆辊抬起，放料变频数字 没有变化不放料，那就说明电位器或者放料板变频有故障。如果 变频数据显示正常，不放料说明放料电机有故障。所以与放料故 障相关联的元器件主要有电位器，放料板，放料变频器，放料电 机。
