超临界水氧化技术发展状况
超临界水氧化技术
严格控制反应器温度、压力、氧气流量等操作条件，确保废水在最佳状态下进行氧化反应 。
效果评估与经济效益分析
处理效果
经过超临界水氧化技术处理后，废水中 的有机物、氨氮等污染物去除率达到 95%以上，废水达标排放，有效降低了 对周边环境的影响。
VS
经济效益
相对于传统废水处理方法，超临界水氧化 技术具有处理效率高、占地面积小、运行 成本低等优点。经测算，该项目投资回收 期约为5年，具有良好的经济效益。
生活污水处理
02
该技术可去除生活污水中的难降解有机物，提高污水处理效率
，减少污泥产量。
印染、制药等行业废水
03
超临界水氧化技术可解决印染、制药等行业废水处理难题，实
现废水达标排放。
有机废弃物资源化利用
餐厨垃圾处理
该技术可将餐厨垃圾转化为可再 生能源，减少垃圾填埋量，降低
环境污染。
农业废弃物利用
超临界水氧化技术可将农业废弃物 转化为生物燃料或肥料，提高废弃 物利用率，促进循环农业发展。
产业发展规划与目标
产业发展规划
政府将超临界水氧化技术纳入环保产业发展 规划，推动产业集聚和升级，提高产业整体 竞争力。
产业发展目标
通过政策引导和市场机制，推动超临界水氧 化技术在危险废物处理、污水处理、能源利 用等领域的应用和推广，实现产业规模化、 高端化发展。
资金支持与优惠措施
政府资金支持
政府通过设立专项资金、建立投资基金等方式，对超临界水氧化技 术研发和产业化给予资金支持。
超临界水氧化技术
汇报人： 日期:
目录
• 技术原理及特点 • 工艺流程及关键设备 • 应用领域与市场前景 • 研究进展与发展趋势 • 工程实例分析 • 政策法规与产业支持
超临界水氧化湿式氧化技术
一.超临界水氧化技术及研究进展
➢1.2 超临界水
通常情况下，水始终以蒸汽、液态和冰三种常见的状态存在， 且属极性溶剂，可以溶解包括盐类在内的大多数电解质，对气 体溶解度则大不相同，有的气体溶解度高，有的气体溶解度微 小，对有机物则微 溶或不溶。但是如果将 水的温度和压力升高到 临界点（T=374.2℃、 P=22.1MPa）以上，则 会处于一种既不同于液 态和固态的新的体态— 超临界状态，也称第四 态。
超临界水氧化/湿式氧化技术 研究进展及工程应用
报告目录
21 超临界水氧化技术及研究进展 2 湿式氧化技术研究进展 3 超临界水氧化技术应用及瓶颈问题 4 湿式氧化技术工程应用
一.超临界水氧化技术及研究进展
➢1.1 超临界流体
任何物质，随着温度﹑压力的变化，都会相应地呈现为固 态、液态和气态这三种状态，处于气液平衡的物质升温升压时， 热膨胀引起的液体密度减少、同时气体密度增大，当气液两相 的相界面消失，成为一均相体系，这一点即为临界点（Critical point）。每种分子量不太大的稳定物质都有一个固定的临界点。 每种物质临界点处对应着响应的临界温度、临界压力、流体临 界密度。物质的温度、压力分别高于临界温度和临界压力时就 处于超临界状态，该状态下的流体既不是气体，也不是液体， 称为超临界流体（Supercritical fluid, SCF）。
一.超临界水氧化技术及研究进展
➢日本学者Roberto 等曾建成了容积为4L的超临界水氧化反应 器用宝石制成观察孔,观察超临界水氧化反应过程中热力火焰 （Hydrothermal flames）形成过程，并观察超临界流体的相 变化过程。试验中使用2%浓度的有机废水（2－丙醇）通过进 入超临界水氧化反应器进行氧化反应,所选用的氧化剂为空气。 实验现象见图2。在100℃﹑300℃ 时, 进入反应器的水流柱可 以清楚看到, 当反应器内温度压力分别为374℃、25MPa,反应 器中的水成为超临界状态,水流柱由透明变成黑色柱带(氧化成 碳化物), 出现热力火焰燃烧(Hydrothermal flames ignition) 现象; 随着反应器内温度的升高，有机物热力化燃烧更加强烈， 热力火焰燃烧更为强烈, 水又变得完全透明。当温度超过400℃， 就不能分离出可视的相态了，有机物充分溶解到超临界流体中， 成为超临界流体相，流体中的有机物被彻底氧化。
超临界水氧化技术
水污染控制新技术-超临界水氧化技术1前言超临界水氧化技术（Supercritical Water Oxidation, SCWO）是以超临界水为介质，均相氧化分解有机物。
美国把SCWO法列为能源与环境领域最有前途的废物处理技术，该技术具有反应速率快、停留时间短、氧化效率高，短时间内有机物处理率达99%以上；反应器结构简单，设备体积小，处理范围广，不仅可以用于各种有毒物质、废水、废物的处理，还可以用于分解有机化合物；无需外界供热，处理成本低；选择性好，通过调节温度与压力，改变水的密度、粘度、扩散系数等物化特性，从而改变其对有机物的溶解性能，达到选择性控制反应产物的目的是一种新兴有机废水处理技术。
该技术自20世纪80年代中期美国学者Modell提出后经过二十多年的发展成为了继光催化、湿式催化氧化技术后国内外学者研究热点。
2超临界水的性质水的临界温度为374.2 ℃，临界压力为22.1MPa，水在超临界状态下能与有机物、氧气、空气以任意比例互溶，气液界面消失，多相反应转化为速度更快的单相反应，一般只需要几秒至几分钟即可将有机物彻底分解为CO2和H2O，将污水中硫、磷和氮原子分别转化为硫酸盐、磷酸盐、硝酸根和亚硝酸根离子或氮气无机盐，最终以无机盐沉淀得以分离，实现了有毒有害物的无害化处理。
3超临界水氧化的反应机理比较典型的机理是在湿式空气氧化、气相氧化的基础上提出的自由基反应机理。
在没有引发物的情况下，自由基由氧气攻击最弱的C-H键而产生，发应如下：RH+O2→R·+HO2·RH+ HO2·→R·+H2O2过氧化氢进一步被分解成羟基：H2O2+ M→2HO·M 可以是均质或非均质界面。
在反应条件下,过氧化氢也可热解成羟基。
羟基具有很强的亲电性,几乎能与所有的含氢化合物作用:HO·+RH→R·+H2O上述反应产生的自由基R·能与氧作用生成过氧化自由基,过氧化自由基能进一步获取氢原子生成过氧化物:R+ O2·→ROO·ROO·+RH→ROOH+R·过氧化物通常分解生成较小的化合物,最后生成甲酸或乙酸。

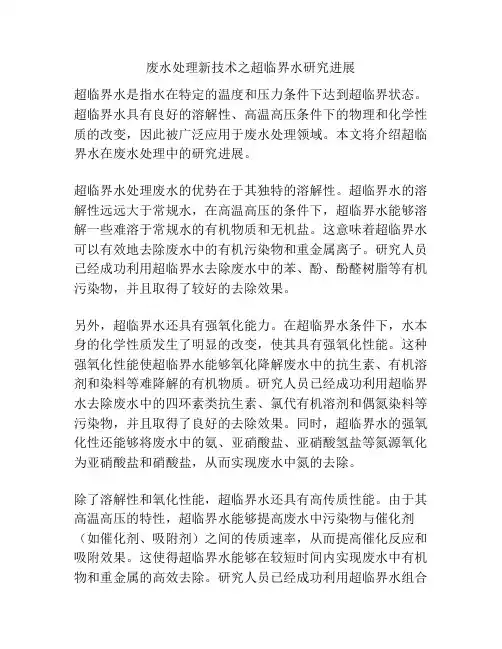

废水处理新技术之超临界水研究进展
废水处理新技术之超临界水研究进展超临界水是指水在特定的温度和压力条件下达到超临界状态。
超临界水具有良好的溶解性、高温高压条件下的物理和化学性质的改变，因此被广泛应用于废水处理领域。
本文将介绍超临界水在废水处理中的研究进展。
超临界水处理废水的优势在于其独特的溶解性。
超临界水的溶解性远远大于常规水，在高温高压的条件下，超临界水能够溶解一些难溶于常规水的有机物质和无机盐。
这意味着超临界水可以有效地去除废水中的有机污染物和重金属离子。
研究人员已经成功利用超临界水去除废水中的苯、酚、酚醛树脂等有机污染物，并且取得了较好的去除效果。
另外，超临界水还具有强氧化能力。
在超临界水条件下，水本身的化学性质发生了明显的改变，使其具有强氧化性能。
这种强氧化性能使超临界水能够氧化降解废水中的抗生素、有机溶剂和染料等难降解的有机物质。
研究人员已经成功利用超临界水去除废水中的四环素类抗生素、氯代有机溶剂和偶氮染料等污染物，并且取得了良好的去除效果。
同时，超临界水的强氧化性还能够将废水中的氨、亚硝酸盐、亚硝酸氢盐等氮源氧化为亚硝酸盐和硝酸盐，从而实现废水中氮的去除。
除了溶解性和氧化性能，超临界水还具有高传质性能。
由于其高温高压的特性，超临界水能够提高废水中污染物与催化剂（如催化剂、吸附剂）之间的传质速率，从而提高催化反应和吸附效果。
这使得超临界水能够在较短时间内实现废水中有机物和重金属的高效去除。
研究人员已经成功利用超临界水组合不同的催化剂和吸附剂进行废水处理，并取得了良好的效果。
然而，超临界水处理废水也存在一些挑战和问题。
首先，超临界水处理的能耗相较传统的废水处理方法较高。
由于超临界水的高温高压条件，需要大量的能量消耗。
其次，超临界水处理还面临着废水中矿物盐的沉积和管道堵塞的问题。
高温高压的超临界水会导致废水中的矿物盐发生结晶，从而引起管道堵塞和设备损坏。
综上所述，超临界水作为一种新的废水处理技术具有广阔的应用前景。
尽管其存在一些挑战和问题，但科研人员的不断努力和创新将有助于克服这些问题，推动超临界水技术的发展和应用。
污水处理中的超临界水氧化技术应用
谢谢
THANKS
污水处理中的超临界水氧化技 术应用
汇报人：可编辑
2024-01-04
目录
CONTENTS
• 引言 • 超临界水氧化技术基础 • 污水处理中的超临界水氧化技术应用 • 技术优势与挑战 • 实际应用案例
01 引言
Cቤተ መጻሕፍቲ ባይዱAPTER
技术背景
01
超临界水氧化技术是一种利用超 临界水（温度和压力均超过水的 临界点）作为反应介质，进行有 机物氧化分解的方法。
总结词
该案例介绍了超临界水氧化技术在城市污水处理厂的应用，通过技术改造和升级，提高 了污水处理效率和污染物去除率，减少了二次污染，为城市环境治理提供了有效手段。
详细描述
某城市污水处理厂采用传统的活性污泥法处理工艺，但存在处理效率低下、二次污染严 重等问题。引入超临界水氧化技术后，通过高温高压条件下的氧化反应，实现对污水中 的有机物和有害物质的快速分解和去除。处理后的水质显著改善，满足了排放标准，同
超临界水氧化技术的研究 起步。
20世纪90年代
该技术逐渐应用于污水处 理领域。
21世纪初
随着技术不断改进和完善 ，超临界水氧化技术在污 水处理领域的应用逐渐广 泛。
02 超临界水氧化技术基础
CHAPTER
超临界水性质
高溶解能力
超临界水具有高溶解能力，可以有效 地溶解有机物、氧气等物质。
介于液体和气体之间
适用范围广
超临界水氧化技术适用于多种有机废水的处理，具有广泛的适用 性。
技术挑战与解决方案
技术成本高
超临界水氧化技术的设备投资和运行成本较高，需要进一步降低 成本。
操作条件严格
超临界水氧化技术需要高温高压的条件，对设备的安全性和稳定性 要求较高。

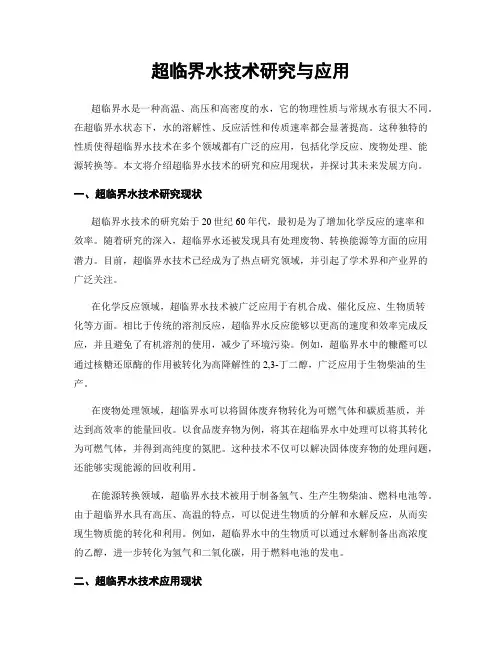

超临界水技术研究与应用
超临界水技术研究与应用超临界水是一种高温、高压和高密度的水，它的物理性质与常规水有很大不同。
在超临界水状态下，水的溶解性、反应活性和传质速率都会显著提高。
这种独特的性质使得超临界水技术在多个领域都有广泛的应用，包括化学反应、废物处理、能源转换等。
本文将介绍超临界水技术的研究和应用现状，并探讨其未来发展方向。
一、超临界水技术研究现状超临界水技术的研究始于20世纪60年代，最初是为了增加化学反应的速率和效率。
随着研究的深入，超临界水还被发现具有处理废物、转换能源等方面的应用潜力。
目前，超临界水技术已经成为了热点研究领域，并引起了学术界和产业界的广泛关注。
在化学反应领域，超临界水技术被广泛应用于有机合成、催化反应、生物质转化等方面。
相比于传统的溶剂反应，超临界水反应能够以更高的速度和效率完成反应，并且避免了有机溶剂的使用，减少了环境污染。
例如，超临界水中的糠醛可以通过核糖还原酶的作用被转化为高降解性的2,3-丁二醇，广泛应用于生物柴油的生产。
在废物处理领域，超临界水可以将固体废弃物转化为可燃气体和碳质基质，并达到高效率的能量回收。
以食品废弃物为例，将其在超临界水中处理可以将其转化为可燃气体，并得到高纯度的氮肥。
这种技术不仅可以解决固体废弃物的处理问题，还能够实现能源的回收利用。
在能源转换领域，超临界水技术被用于制备氢气、生产生物柴油、燃料电池等。
由于超临界水具有高压、高温的特点，可以促进生物质的分解和水解反应，从而实现生物质能的转化和利用。
例如，超临界水中的生物质可以通过水解制备出高浓度的乙醇，进一步转化为氢气和二氧化碳，用于燃料电池的发电。
二、超临界水技术应用现状超临界水技术在不同领域有着广泛的应用，包括化学、环境保护、能源等。
在化学领域，超临界水技术已经成为一种重要的有机合成方法。
超临界水的物理性质使得其中的溶剂能够促进反应速率和效率，从而降低了成本。
目前，已经有许多企业开始应用超临界水技术进行药物合成、化学品生产等工业化生产。
超临界水氧化技术在工业生产中的应用现状
化合物 中， 如氯 、 硫 或 磷 被 转 换成 其 相 应 的无 机 酸 （ 盐 酸、 硫 酸或 Ｈ ， Ｐ Ｏ ） 、 盐， 转 化 成 的 酸 性 物质 需 要 预 先 用 碱 中和 。而超 临界 的化 学反应 条件 ： 当温度在 临界 点 范
山西科技
文章编 号： １ ０ ０ ４ — ６ ４ ２ ９ （ ２ ０ １ ７ ） ０ ３ — ０ １ ４ ６ — ０ ３
Ｓ Ｈ Ａ Ｎ Ｘ Ｉ Ｓ Ｃ Ｉ Ｅ Ｎ Ｃ Ｅ Ａ Ｎ Ｄ Ｔ Ｅ Ｃ Ｈ Ｎ Ｏ Ｌ Ｏ Ｇ Ｙ
２ ０ １ ７ 年
第３ ３ 卷
第３ 期
收稿 日期 ： ２ ０ １ ７ — ０ ３ — ０ ６
低， 不 断 进行 积 累所 导致 的 。如 果 不加 以控制 ， 这 一 沉 积可 以导 致 反应 器 一段 在相 当短 的时 间被 盐 类物 质 堵 塞， 堵 塞程 度取 决于反 应器 所使 用 的材料 。 在Ｓ Ｃ ＷＯ系 统中， 预 热前 后 （ 冷却 热 、 亚 临 界 区热交 换 器 ） 最容 易 发
料ｌ ２ １ 。
中没有产生像焚烧反应一样 的二恶英 、呋喃 、 Ｎ Ｏ 等有
害副产 物 。在 研究 初期 ， 超 临界水 氧化 反应 器往往 是容 器型或 管状 （ 管） 型， 不 同之 处在 于直 径 的大小 。容器 反 应 器 通 常具 有 至少 １ ０ ｃ ｍ 内径 ， 相 对 较短 ， 而管 式 反 应 器 直径 只有 ２ ｃ ｍ～ ５ ｃ ｍ 或更 小 ， 但 相对长 度更 长 。
界点附近 ， 水 的 介 电常 数 、 解 离 常 数 发 生 了异 常 变 化 ，
超临界水氧化技术的应用研究
超临界水氧化技术的应用研究超临界水氧化技术是一种高温高压下将有机物转化为无害物质的技术。
这种技术在化工、环保等领域有着广泛的应用。
本文将从超临界水氧化技术的原理、应用案例以及未来发展方向等方面进行探讨。
一、超临界水氧化技术的原理超临界水氧化技术是通过将有机废物与水在高温高压下反应，使有机物分解为无害物质，主要是二氧化碳和水。
在高温高压的条件下，水被压缩，变得不稳定，分子间距离变小，从而使反应速率加快。
同时，水的溶解性也增加，可溶于水的有机物被溶解进水中，更容易被氧化分解。
二、超临界水氧化技术的应用案例1.化学废物处理对于化学废物的处理，超临界水氧化技术可以将有机废物转化为无害物质，提高废物的处理效率。
同时，该技术能够消除处理过程中产生的污染物，达到环保的目的。
2.染料废水处理染料在水中难以降解，若直接排放到环境中会造成严重的水污染。
超临界水氧化技术可以利用高温高压条件下的强氧化能力，将染料废水中的有机物氧化分解为无害物质，达到净化水体的目的。
3.医药废水处理医药废水中含有大量的有机物质和微量药物残留，对水环境造成严重污染。
超临界水氧化技术可以将医药废水中的有机物和药物残留彻底分解，达到净化水体的目的。
三、超临界水氧化技术的未来发展方向随着环保意识的提高，超临界水氧化技术的应用越来越广泛。
未来，这种技术将更加注重其应用效果的优化和环保的可持续发展。
比如，可以通过改进反应器结构和使用新型催化剂等方法提高反应效率和节能减排；在废物处理过程中，考虑资源化利用等方面，降低废物处理的成本，实现循环经济。
同时，超临界水氧化技术也可以和其它技术相结合，形成技术组合，提高处理效果。
比如，将超临界水氧化技术与高级氧化技术相结合，可以提高废水的处理效果。
总之，超临界水氧化技术的应用前景广阔，未来将有更多的技术创新和应用发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、超临界水氧化技术在国内的发展
在我国,超临界水氧化技术尚处于起步阶段,大多为处于实验阶段 甲醇、硝基苯、 尿素、 氰化 物、 二恶英、多氯联苯、吡 啶、醋酸、卤代有机物、农药 类的滴滴涕和沙林神经毒剂、 氨与胺类化合物等
王涛、 林春绵、 丁军委
时间短，降解有机物无害化
四、超临界水氧化技术在国内的发展
1994年开始运行。
2001年美国得克萨斯州的哈灵根水厂在一年内启动了两条采用
SCWO技术处理城市污水、污泥的作业线,该大大节省了费用。
三、超临界水氧化技术在国外的发展
2.发展状况
相对而言, 国外的研究者对超临界水氧化技术进行了更多的研究
W. R.Killilea N降解为 N2 或 N2O
日本东京大学
向波涛 苯酚、 苯胺等
丁军伟
多氯联苯、苯酚、 氨基氰
中国石油大学（华东）在超临界技术开发应用方面有多年的 研究积累，已建有数套不同规模的装置。
五、存在问题及发展前景
1.超临界水氧化技术存在的问题
腐蚀
盐沉积
反应速率 的控制
催化剂
热量传递
五、存在问题及发展前景
可见这些问题阻碍了其工业规模的运用，其中盐阻塞是最严重的问题, 而解决这个问题的同时又会导致其他的问题。因而今后的研究题将进一 步开发催化剂和高温高压耐腐蚀新材料的技术和进一步研究开发有效利 用超临界水氧化的特点的技术 ,使该技术得到更好更广的工业化应用, 产生巨大的社会、经济和环境效益。
超临界水氧化技术发展状况
制作团队：
杨 刚 王 磊 尤 飞 梁花梅
一、超临界水氧化基本概念
超临界水氧化(SCWO)技术是指在高压、高温下、废水中的有 机污染物与氧气发生反应,生成无毒的二氧化碳、水及其它化合 物 ,来达到废水处理的目的。
优点：处理效果好 ,水资源利用率高 ,不需二次净化，是一种清 洁、无污染、对环境友好的有机废物处理技术。
五、存在问题及发展前景
2.建议
1 进一步研究解决待解决的问题
2
寻找适合超临界水氧化处理的废液流
3
对废液流进行更进一步的研究
4
超临界水氧化技术的自身能源供应
1995年2月日本Organo公司建立首家SCWO试验工程。
三、超临界水氧化技术在国外的发展
1997年日本筑波市建了一套超临界水氧化法分解二噁英类化合物
的中试装置。
1999年瑞典Chematur公司建成一套处理能力为4L/min的装置 ,并
与美国的EWT公司合作,在欧洲推广SCWO。
在德国,由美国MODEC公司为德国医药联合体设计的SCWO工厂已自
反应机理和动力学
A. Shanableh
应用于污泥的氧化
三、超临界水氧化技术在国外的发展
除此之外，目前美国已应用该项技术进行了火箭燃料残渣、核废 料、化学武器残留物、爆炸物、易挥发酸、工业料浆、生理垃圾 等环境无害化处理。
德国、法国、瑞典、西班牙日本等国家也在工业有毒废液、油 渣、城市垃圾、聚合物的降解和焚烧飞灰中二噁英等的有效处理 上取得了重要的成果。
三、超临界水氧化技术在国外的发展
1.发展历史
1985年,美国Modar公司建成了第一个超临界水氧化中试装置。 1994年美国生态废物技术委员会与Huntsman公司在建了一套SCWO
装置,用于处理各种长链有机物及胺类物质。 有机物和胺,去除率可达到99.9999%。
1995年,在美国Austin建成一座商业性的SCWO装置,处理几种长链
二、超临界水氧化技术的产生
随着企业的迅猛发展, 生产废物、 废水和各种生活垃圾大量排 放, 常用的处理法都不能完全除去废水中的物质, 从而产生二次污 染。 因此研究更加行之有效的污水处理技术已成为人们的迫切要 求。
20世纪80年代中期美国麻省理工学院学者 Medoll 教授等人提 出一种新的污水处理方法——超临界水氧化( SCWO) 技术,能完 全地、彻底地将有机 物结构破坏的深度氧化技术 ，使该问题的 解决得到了突破性进展。
