DYTZ型整体直式电液推杆技术参数
电液推杆
最大推力 Most Thrust(10N) 结构形式 Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｔｙｐｅ 电液推杆产品代号 Ｐｕｓｈｅｒ Ｔｙｐｅ
行程取值 Stroke: 200,250,320,
400, 500,630,800,
1000, 1250,1600,2000
2500,3200,4000
C:直 式 Straight
200
LA
HY01-3 02 / 2002
B
D1 KK
D H D2
d fH78
L1+3×S/ 4 L+7×S/ 6
N
LB
M
注 ：（１）Ｓ－ 行程 （２）尺寸 Ｌ１ +3×Ｓ／４ 和 Ｌ+7×Ｓ／６ 必须向上取整为 １０ 的倍数
Note:(1)S-stro ke (2)dimension for L1+3×S／4 an d L+7×S／6 must be rounde d up to mul tiple s of ten.
Ø 80(100) Ø 100(125) Ø125(160)
11(7)
11(7)
11(7)
≤200,000 Ø 160(200)
11(7)
注 （１） 要求拉力值为额定值时 压力为 １５ＭＰａ 缸径 ／ 杆径 ＝２ 时 （２）括号内的缸径值与括号内的压力值对应 Ｎｏｔｅ：（１）While pull force is required being rated value,oil pressure is 15MPa (diameter of piston/diameter of piston rod equals 2 .
DYT 系列 Series
电 液 推 杆
电液推杆参数
DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。
1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm 最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)DYTZ型平行式电液推杆技术参数（选型表）型号额定输出力（10N）额定速度（mm/s）电机型号行程制造范围（mm）行程制造范围（mm）推力拉力推速拉速DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25。
电液推杆概述
电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。
电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。
在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。
气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。
8、维修方便。
在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。
1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电动液压推杆系列
电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。
现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。
原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。
电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电机虽在转动，但不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。
选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。
l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。
其最大推力10KN。
行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。
(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

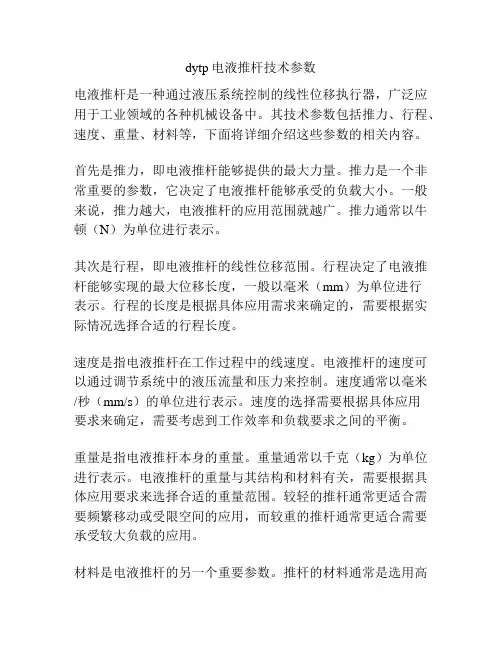

dytp电液推杆技术参数
dytp电液推杆技术参数电液推杆是一种通过液压系统控制的线性位移执行器，广泛应用于工业领域的各种机械设备中。
其技术参数包括推力、行程、速度、重量、材料等，下面将详细介绍这些参数的相关内容。
首先是推力，即电液推杆能够提供的最大力量。
推力是一个非常重要的参数，它决定了电液推杆能够承受的负载大小。
一般来说，推力越大，电液推杆的应用范围就越广。
推力通常以牛顿（N）为单位进行表示。
其次是行程，即电液推杆的线性位移范围。
行程决定了电液推杆能够实现的最大位移长度，一般以毫米（mm）为单位进行表示。
行程的长度是根据具体应用需求来确定的，需要根据实际情况选择合适的行程长度。
速度是指电液推杆在工作过程中的线速度。
电液推杆的速度可以通过调节系统中的液压流量和压力来控制。
速度通常以毫米/秒（mm/s）的单位进行表示。
速度的选择需要根据具体应用要求来确定，需要考虑到工作效率和负载要求之间的平衡。
重量是指电液推杆本身的重量。
重量通常以千克（kg）为单位进行表示。
电液推杆的重量与其结构和材料有关，需要根据具体应用要求来选择合适的重量范围。
较轻的推杆通常更适合需要频繁移动或受限空间的应用，而较重的推杆通常更适合需要承受较大负载的应用。
材料是电液推杆的另一个重要参数。
推杆的材料通常是选用高强度的合金或钢材制成，以确保其具有足够的力学强度和抗腐蚀性能。
材料的选择需要根据具体的工作环境和需求来确定，以确保电液推杆能够在不同的工况下长时间稳定可靠地工作。
除了上述参数外，还有一些其他的技术参数也需要考虑，例如功率、工作温度范围、精度等。
这些参数的选取和确定需要综合考虑具体应用要求、成本和性能之间的平衡。
总而言之，电液推杆的技术参数是根据具体应用需求来确定的，不同的应用需要不同的参数选择。
在选择电液推杆时，需要综合考虑推力、行程、速度、重量、材料等参数，以确保推杆能够满足工作要求并具有良好的可靠性和寿命。
电动推杆DYT(B)、XDG(B)电液推杆
DYT电液推杆订购150-637-33397—王使用说明书目录一、关于推杆1.1 概述1.2 推杆的工作条件1.3 常用推杆的几种型式1.4 推杆的液压原理及电器控制方法业时，活塞杆伸长度KKY-1050型不得大于40mm，KKYII-80型不得大于38mm，KKYIII-500型不得大于36mm。
二、推杆的安装推杆的包装与开箱2.2 关于支座2.3 液压油的选择及加油量2.4 电源的要求三、推杆的使用3.1 使用前应注意的几个问题3.1.1 必须去除排气螺钉3.1.2 如何正确连接行程开关3.1.3 如何正确连接电机3.2 如何正确调节电液推杆3.2.1 如何调节推杆行程3.2.2 如何调节系统压力3.2.3 如何调节推杆速度四、推杆的正确保养五、故障诊断及排除方法一、关于推杆1.1 概述DYT、DYTB系列电液推杆可做往复推杆直线或往复旋转一定角度的运动，适用于上升、下降或夹紧工作物的场所，也适用于与远距离及高空危险地区，广泛适用于冶金、矿山、煤炭、电力、机械、水泥、化工、水利、运输等部门。
1.2 推杆的工作条件①推杆应在不含腐蚀性、不易燃易爆的介质环境中使用。
如遇有上述情况，推杆应注明属特殊规格。
②工作环境温度：-35℃~60℃③相对湿度：<95%④无强烈震动。
⑤满负荷工作时，不应超出推拉力。
⑥海拔高度符合GB755规定。
1.3 常用推杆的几种型式电液推杆常用的结构型式有三种（图一、图二、图三）。
根据不同的现场环境及工作要求，还有其他的许多型式，可按双方技术合作的具体情况另定。
A:整体直式（DYTZ型)（接上页)故障诊断及排除方法故障原因分析排除方法活塞杆不能往返运动阀被卡死清洗或更换活塞杆空载正常，带负荷不能工作1.溢流阀可能压力太小加大系统压力2.组合密封垫损坏更换组合垫3.所用液压油太稀更换液压油或重新加大系统压力不自锁1.液压锁内泄漏更换、清洗液压锁2.Y圈损坏更换Y圈外泄漏1.密封件损坏更换密封件2.加油太多参照标牌加油3.排气螺钉未拆拆除排气螺钉四、推杆的正确保养推杆一般在使用半年内，要检查油的质量，特别是季节变更时，一定要注意油的粘度，粘度不适应时，必须更换。
(完整版)电动推杆技术要求
电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。
1、工作条件：1。
1 环境温度范围：-15℃～50℃。
1。
2 环境相对湿度不大于90%。
2、基本技术参数 :2。
1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10％，频率为60Hz.3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm.3.3 推杆的行程误差小于±2mm.4、外观及装配要求：4。
1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠.4.3 推杆运行平稳、无阻尼，无杂音现象.4。
4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷. 4。
5 塑料件表面平整，色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷.5、性能要求：5。
1 机械性能：5.1.1 推杆静态阻尼(自锁力）应符合规定。
5.1。
2 额定电压下,推杆负载应符合推拉力的规定。
5。
1。
3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。
5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。
5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）.5。
4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ.5.5 电介强度：电介强度应符合GB 9706。
1中20.3的规定。
5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时,控制系统自动停止运行。
5.7 控制器要求：5。
7。
1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57。
10的规定。
5.7。
3 操作器控制各推杆，应运行正常，无失灵现象.5。
DYTP型平行式电液推杆的工作原理
DYTP型平行式电液推杆的工作原理DYTP型平行式电液推杆的概述：DYT（B）型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。
现已广泛用于冶金、矿山、煤炭、电力、建材、石油、水利、机械、化工、水泥、粮食、交通运输等行业，是不可缺少的通用动力源。
DYTP型平行式电液推杆的原理与功能：1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确的溢流，实现过载自动保护。
电机虽在转动，但不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。
4、可根据用户的要求，在额定的速度范围内进行无级调节速度。
5、可根据用户的要求，在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户的要求，在额定的行程范围内进行无级调节行程。
DYTP型平行式电液推杆与同类产品的比较：电液推杆与电动推杆、电动执行机构、液压缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他机件。
电动推杆、电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆、电动执行机构却很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动里范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地缓解外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
