DYTP电液推杆
DYTZ型整体直式电液推杆技术参数
630
500
300
300
40
76
238+S
45
275+S
30×25
30
18×1.5
22×1.5
35
DYTF1750-/90
630
500
300
300
40
630
550
300
300
40
95
257+S
50
297+S
40×30
40
22×1.5
33×2
40
DYTF2500-/90
650
500
300
300
40
50-2000
10-60
DYTZ6000-/60
6000
3800
60
90
Y132S-4-5.5KW
50-2500
5-60
DYTZ7000-/50
7000
4500
50
75
Y132S-4-5.5KW
50-2500
5-50
DYTZ8000-/50
8000
5000
50
80
Y132M-4-7.5KW
50-2500
440
DYTZW(I)整体直式微型电液推杆技术参数(选型表)：
型号（I）
额定输出力（10N）
额定速度（mm/s）
电机型号
行程制造范围（mm）
速度制造范围（mm/s）
推力
拉力
推速
拉速
DYTWI100-/100
100
70
100
140
Y801-4-0.55KW
50-600
dytp电液推杆技术参数

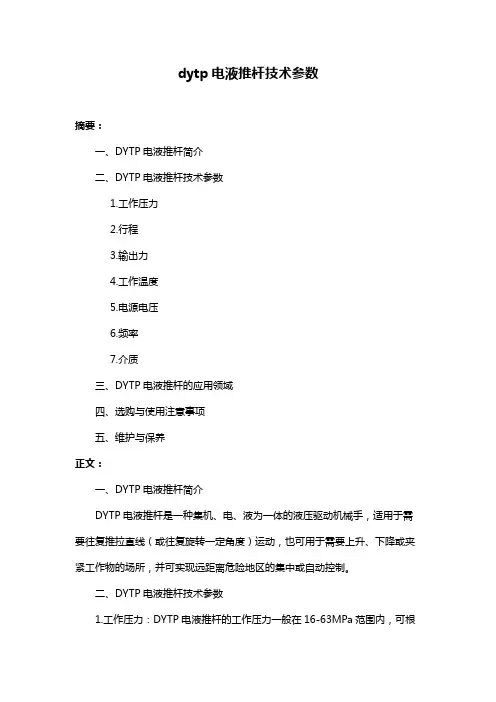

dytp电液推杆技术参数摘要：一、DYTP电液推杆简介二、DYTP电液推杆技术参数1.工作压力2.行程3.输出力4.工作温度5.电源电压6.频率7.介质三、DYTP电液推杆的应用领域四、选购与使用注意事项五、维护与保养正文：一、DYTP电液推杆简介DYTP电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
二、DYTP电液推杆技术参数1.工作压力：DYTP电液推杆的工作压力一般在16-63MPa范围内，可根据用户需求定制。
2.行程：DYTP电液推杆的行程可根据用户需求进行定制，一般范围在100-1000mm之间。
3.输出力：DYTP电液推杆的输出力可根据型号和规格不同而变化，一般在1000-10000N之间。
4.工作温度：DYTP电液推杆的工作温度范围为-20℃至+60℃。
5.电源电压：DYTP电液推杆的电源电压为220V/380V，频率为50Hz/60Hz。
6.介质：DYTP电液推杆采用磷酸酯液压油作为工作介质。
三、DYTP电液推杆的应用领域DYTP电液推杆广泛应用于各类工程机械、建筑机械、冶金设备、电力设备、化工设备等领域，满足各种往复运动和控制需求。
四、选购与使用注意事项1.在选购DYTP电液推杆时，需根据实际应用场景和需求，选择合适型号和规格的产品。
2.使用前，应确保电源电压、工作压力等参数与电液推杆技术参数相匹配。
3.定期检查电液推杆的密封件和油液状况，确保正常运行。
4.避免在高温、低温、潮湿、腐蚀等恶劣环境下使用电液推杆。
五、维护与保养1.定期更换液压油，确保油液清洁度。
2.检查电液推杆的磨损情况，定期更换磨损严重的零部件。
3.保持电液推杆周围环境的清洁，避免灰尘和杂质进入设备内部。
电液推杆
最大推力 Most Thrust(10N) 结构形式 Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｔｙｐｅ 电液推杆产品代号 Ｐｕｓｈｅｒ Ｔｙｐｅ
行程取值 Stroke: 200,250,320,
400, 500,630,800,
1000, 1250,1600,2000
2500,3200,4000
C:直 式 Straight
200
LA
HY01-3 02 / 2002
B
D1 KK
D H D2
d fH78
L1+3×S/ 4 L+7×S/ 6
N
LB
M
注 ：（１）Ｓ－ 行程 （２）尺寸 Ｌ１ +3×Ｓ／４ 和 Ｌ+7×Ｓ／６ 必须向上取整为 １０ 的倍数
Note:(1)S-stro ke (2)dimension for L1+3×S／4 an d L+7×S／6 must be rounde d up to mul tiple s of ten.
Ø 80(100) Ø 100(125) Ø125(160)
11(7)
11(7)
11(7)
≤200,000 Ø 160(200)
11(7)
注 （１） 要求拉力值为额定值时 压力为 １５ＭＰａ 缸径 ／ 杆径 ＝２ 时 （２）括号内的缸径值与括号内的压力值对应 Ｎｏｔｅ：（１）While pull force is required being rated value,oil pressure is 15MPa (diameter of piston/diameter of piston rod equals 2 .
DYT 系列 Series
电 液 推 杆
电液推杆参数
DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。
1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm 最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)DYTZ型平行式电液推杆技术参数（选型表）型号额定输出力（10N）额定速度（mm/s）电机型号行程制造范围（mm）行程制造范围（mm）推力拉力推速拉速DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25。

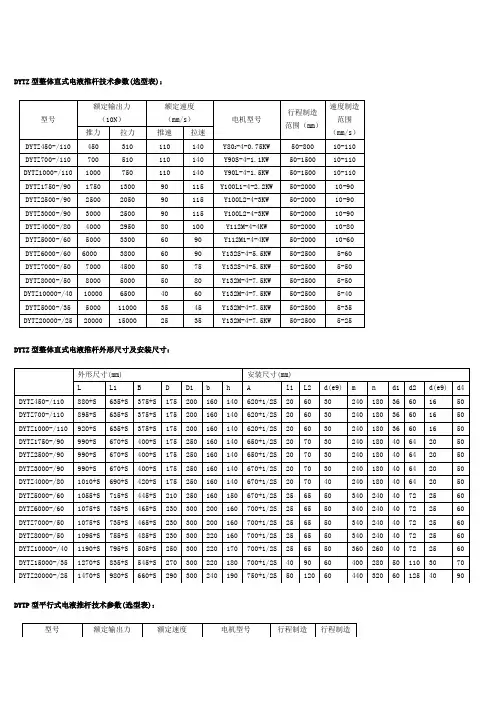

DYTZ型整体直式电液推杆技术参数
25 60 25 65 240 50 340
DYTZ7000-/50 160 230 240 510+s 615 435+s 710 200+S 40 72
25 60 25 65 240 50 340
DYTZ8000-/50 160 230 260 530+s 665 455+s 760 200+S 40 72
DYTZ 型整体直式电液推杆技术参数(选型表)：
型号
DYTZ450-/110 DYTZ700-/110 DYTZ1000-/110 DYTZ1750-/90 DYTZ2500-/90 DYTZ3000-/90 DYTZ4000-/80 DYTZ5000-/60 DYTZ6000-/60 DYTZ7000-/50 DYTZ8000-/50 DYTZ10000-/40 DYTZ5000-/35 DYTZ20000-/25
50-600
80-160
50-600
40-120
50-600
40-120
50-1500 20-100
50-1500 20-100
50-1500 10-90
50-1500 10-90
50-1700 10-90
240 180 36 60 16
50
DYTZ1750-/90 990+S 670+S 400+S 175 250 160 140 650+1/2S 20 70 30
240 180 40 64 20
50
DYTZ2500-/90 990+S 670+S 400+S 175 250 160 140 650+1/2S 20 70 30
电液推杆概述
电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。
电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。
在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。
气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。
8、维修方便。
在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。
1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电动液压推杆系列
电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。
现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。
原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。
电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电机虽在转动，但不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。
选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。
l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。
其最大推力10KN。
行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。
(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。
电动液压推杆的工作原理
电动液压推杆的工作原理1.电动机启动：当电动机启动时，输出转矩传递给液压泵，使其开始运转。
液压泵的工作原理是通过机械运动产生压力并推动液体。
2.液压泵工作：液压泵内部通常采用齿轮泵或螺杆泵结构。
当液压泵开始旋转时，液体被吸入泵的进口并通过泵的排出口挤压出去。
液压泵通过提供高压液体来产生推力。
在液压泵的使用过程中，液体会形成一个密封的流体环路。
3.液体传递：液体从泵的排出口进入液压系统中的油管。
通过油管，液体将被传递给油缸，并进入活塞室。
当液体进入活塞室时，会对活塞施加压力，从而引起活塞的运动。
4.活塞运动：液体的压力作用在活塞上，使活塞产生推力。
活塞室的体积缩小时，活塞将被迫前进。
当活塞室的体积增加时，活塞将被迫后退。
通过改变液体的流动方向和压力大小，可以控制活塞的前进和后退位置。
5.控制阀的作用：电动液压推杆中的阀门起着控制液体流动的作用。
通过改变阀门的位置，可以改变液体的流向和流量。
阀门通常由手动控制、电动控制或自动控制来完成。
6.装置的工作过程：当电动液压推杆启动时，电动机驱动液压泵工作，液压泵通过液体传递给油缸，油缸通过活塞运动产生推力，从而实现工作装置的前进或后退。
7.液体流体的循环：电动液压推杆在工作过程中，液体将形成一个循环流动的系统。
液体在泵和油缸之间流动，通过液压系统，从而使活塞运动，并驱动工作装置完成工作。
总之，电动液压推杆通过电动机驱动液压泵，将液体压力转化为机械能，通过液体的流动来控制活塞的运动，从而实现工作装置的推动。
它具有结构简单、工作稳定、推力大、行程范围广等特点，在工业生产中得到广泛应用。
