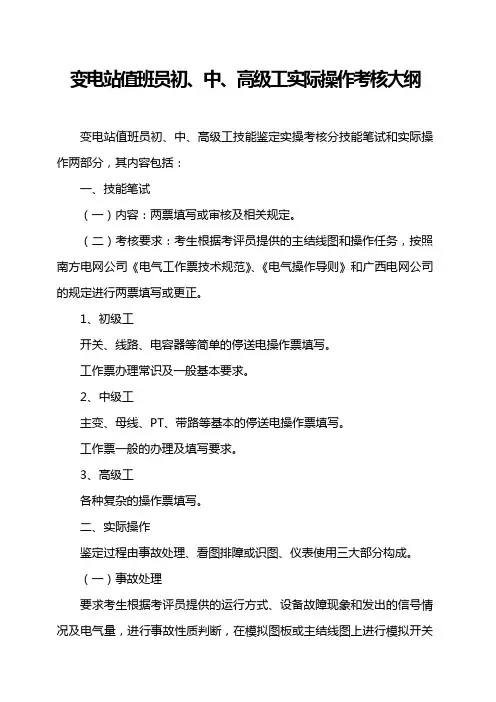

实操考试大纲
变电站值班员初、中、高级工实际操作考核大纲变电站值班员初、中、高级工技能鉴定实操考核分技能笔试和实际操作两部分，其内容包括：一、技能笔试（一）内容：两票填写或审核及相关规定。
（二）考核要求：考生根据考评员提供的主结线图和操作任务，按照南方电网公司《电气工作票技术规范》、《电气操作导则》和广西电网公司的规定进行两票填写或更正。
1、初级工开关、线路、电容器等简单的停送电操作票填写。
工作票办理常识及一般基本要求。
2、中级工主变、母线、PT、带路等基本的停送电操作票填写。
工作票一般的办理及填写要求。
3、高级工各种复杂的操作票填写。
二、实际操作鉴定过程由事故处理、看图排障或识图、仪表使用三大部分构成。
（一）事故处理要求考生根据考评员提供的运行方式、设备故障现象和发出的信号情况及电气量，进行事故性质判断，在模拟图板或主结线图上进行模拟开关和刀闸的操作，将故障设备隔离，恢复未故障设备的运行，进行设备运行方式的设定，处理操作过程必须符合《电业安全生产工作规程（发电厂和变电所电气部分）》、南方电网公司《电气操作导则》和电网调度规程的规定，操作项目口述。
1、初级工考查考生事故处理、设备故障处理流程及基本方法，一般直馈线路、电容器故障、设备过载的处理；2、中级工考查考生不涉及保护及自动装置切换的单一设备故障（含高压保险熔断）的事故处理方法。
不涉及主变停电的小电流接地系统单相接地处理3、高级工涉及带路操作的设备故障处理；两个相关设备（含二次设备）同时故障处理，涉及保护及自动装置运行方式、主变中性点、所变切换的设备故障（小电流接地系统接地）的事故处理。
（二）看图排障要求考生必须熟悉根据断路器控制信号回路、电动刀闸控制电源回路、电压互感器（PT）回路及主变压器风冷控制图原理图、安装图；根据考评员提问内容说出图中各符号表示的设备名称、作用、安装地点、各回路的工作原理及故障查找方法。
1、初级工能讲出各回路的作用；各设备名称、安装地点，回路中主要设备的作用。
电力架空线路的拉线、横担更换方法
电力架空线路的拉线、横担更换方法电力架空线路的拉线更换方法拉线常见的缺陷有锈蚀、松弛、散股断股、外力破坏等。
在日常维护工作中，若发现拉线（包括拉棒、拉环、金具）有锈蚀的情况，轻的要除锈涂防腐漆，严重的则要更换新的拉线。
因外力损坏拉线的，则要根据损坏的程度以及场合地点，合理地改善外部环境或采用高架桩拉线的方法，尽可能避免发生外力碰撞。
1）首先用钢丝绳打好临时拉线，用双钩紧线器调紧拉线，但如果不影响线路安全也可以不打临时拉线。
2）调节UT形线夹将拉线松脱，然后登杆将拉线上把楔形线夹拆除，并拆除旧钢绞线。
3）将裁好的新钢绞线装入两端线夹中，上把钢绞线回头长度为0.3m，下把钢绞线回头长度为0.5m。
4）再次登杆将拉线上把安装在拉线抱箍上。
5）调节UT形线夹将拉线调紧，螺母露出丝扣长度一般以30-50mm为宜。
6）调节拉线时不得使杆身弯曲，要同时调节杆上的拉线。
7）最后将钢绞线尾部与拉线绑在一起，一切工作完毕后，将临时拉线拆除。
电力架空线路的叉梁更换方法1、4-单滑轮2-转向滑轮3-平衡滑轮5-吊绳6-牵引绳7-上叉梁8-下叉梁更换或安装叉梁的施工方法如下：1）如图9-30所示，首先在杆上安装单滑轮1和4，在地面处安装转向滑轮2，3为平衡用的滑轮。
2）拆除旧叉梁时，可用吊绳5和牵引绳6拉住上、下叉梁。
这时可拆除叉梁与叉梁抱箍联接螺栓。
3）放松牵引绳6，使下叉梁8靠拢并保持垂直状态。
4）放松吊绳5使叉梁慢慢落至地面。
5）将新叉梁在地面组装好，吊绳5绑在上叉梁7端，牵引绳6绑在下叉梁8处，起动牵引设备将叉梁吊上，将上叉梁安装在上叉梁抱箍上。
6）拉紧牵引绳6，将下叉梁安装在下叉梁抱箍上。
7）一切安装完毕后拆除所有起吊设备。
更换叉梁的施工，可以带电进行作业，但要注意安全并设专人监护。
电力架空线路的横担的更换方法1、直线杆横担的更换起吊横担布置图如图9-31所示，直线杆横担的更换方法如下：1）首先将导线放在地面上或通过放线滑轮暂时挂在电杆上。
配电线路工-高级工题库(技能部分)
(11-047)电力职业技能鉴定考试 《配电线路工》高级工技能试卷1.题目名称：配电线路耐张杆更换绝缘子（一相）的操作准备通知单：兆欧表、紧线器、卸扣、专用卡线器、X-3C 绝缘子或XP-4绝缘子2片 个人常用电工工具、吊物绳、登杆工具及安全带（帽）等试题正文：配电线路耐张杆更换绝缘子（一相）的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护 2.天气良好3.在培训专用线路上进行，线下无电力线及弱电线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________2.题目名称：10kV 配电线路导线弧垂调整准备通知单：绝缘操作棒（3m 长）、绝缘手套、绝缘鞋、验电器（10kV ）、接地线、登杆工具、安全带、安全帽、吊物绳、常用电工工具、卡线器、紧线器、铝包带单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：10kV 配电线路导线弧垂调整总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护2.雷雨、大雾、大风天气不宜进行工作3.在培训专用线路上进行，架空线下无交叉跨越弱电及电力线 考核以导线LGJ-35为例进行实施评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________3.题目名称：配电变压器接地装置电阻的测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：ZC-8接地绝缘电阻表一只（包括接地极一套）、锤子、扳手、安全帽试题正文：配电变压器接地装置电阻的测量总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 告知接地体形式 提供接地形式图纸评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________4.题目名称：用视距法校核档距的操作准备通知单： 1试题正文：用视距法校核档距的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________总时间与各项时间分配要求： 30min其他需要说明的问题和要求：评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________质 量 要 求目测始端与终端的位置(即档距相邻两杆塔位置)检查测量用经纬仪准备测量用花杆、塔尺、木桩等工具与材料 用视距法测量档距的示意图在3号杆中心桩处安置调平经纬仪对中调好水平在4号桩上立好塔尺将镜头对准目标；使镜头中的十字丝的垂直丝对准塔尺中心轴线重合；锁定水平转盘，开始测量 读取上线、中线、下线在塔尺上的数据 计算公式：l =kn cos 2α 其中n =(a-c )=2(a-b )=2(b-c )l —档距长度(m) k —比例常数，根据经纬仪构造而定，一般经纬仪k ＝100n —望远镜筒内上、下线在塔尺上的卡距(m)a —望远镜筒内上线在塔尺上的读数b —望远镜筒内中线在塔尺上的读数α—垂直角度，不超过5°可忽略尽量将下线对准塔尺上的1m 刻度上，然后读取上线值，这样便于计算 仪器安置必须牢靠、稳定注意不能在测量时碰倒仪器 微动螺丝操作得当工作完毕，仪器装箱方法正确 交还测量仪器及附属工器具等器材5.题目名称：普通结构钢丝绳制作钢丝绳套的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：普通结构钢丝绳制作钢丝绳套的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工器具及材料评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________6.题目名称：10kV 终端耐张杆的备料操作准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________1试题正文：10kV 终端耐张杆的备料操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求：1.由考生在库房任选，选用材料外观检查合格2.如库房内没有或太笨重材料只要说明其名称、规格及数量和质量要求3.各地区可参照执行评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________7.题目名称：交叉跨越距离的测量方法准备通知单：选用有交叉线路地方测量光学经纬仪一台、塔尺、钢卷尺各一把试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 设一人配合，帮助立塔尺评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________8.题目名称：更换导线的操作准备通知单：机动绞磨、钢丝绳、麻绳、放线架（盘）、通信工具（对讲机）、导线、角铁桩、锤子、滑车等，常用电工工具试题正文： 更换导线的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 1.模拟操作（口试或笔试） 2.采用旧线拖引新线法更换导线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________9.题目名称：线路运行班应具备哪些规程、制度单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_____试题正文：线路运行班应具备哪些规程、制度 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_____总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 口答或笔答评分记录表：10.题目名称：更换GJ-35拉线一根拉线更换的操作方法准备通知单： 1 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：更换GJ-35拉线一根拉线更换的操作方法总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.要求装设临时拉线2.杆上一人杆下一人均单独操作，设专人监护3.或者两人一组，杆上杆下交叉考核4.线路安全措施已落实评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________11.题目名称：配电线路断杆事故的处理方法单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________配电线路断杆事故的处理方法总时间与各项时间分配要求： 60min其他需要说明的问题和要求： 模拟操作评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________续表单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_________12.题目名称：钳压法导线接续的操作准备通知单： 1试题正文：钳压法导线接续的操作总时间与各项时间分配要求： 40min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工作所需工器具及材料3.结合实际情况选择导线截面单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_________评分记录表：13.题目名称：低压电缆头制作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文： 低压电缆头制作总时间与各项时间分配要求： 180min其他需要说明的问题和要求：1.独立进行VLV22-3×185＋70电力电缆干包头制作2.正确使用工器具进行操作3.以380V 为例评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________14.题目名称：紧线前耐张杆横担临时拉线的操作准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________钢丝绳1根、U 型环或卸扣2只、紧线钳（双钩、棘轮紧线器均可）1把、10号铁丝或钢丝卡子若干利用培训线路试题正文：紧线前耐张杆横担临时拉线的操作总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 单独操作桩锚已安装好或使用现有拉棒作为桩锚评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________15.题目名称：线路绝缘电阻测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：2500～5000V 绝缘摇表（即兆欧表）1只测量用引线试题正文：线路绝缘电阻测量总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 采用兆欧表测量利用培训线路，断开线路与各种电气设备的引线，电压等级：10kV 派一人与操作者配合，所派人员听从操作者指挥评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________16.题目名称：更换耐张杆的操作准备通知单：紧线器、卡线器、钢丝绳、麻绳、电杆、绝缘子、横担、角铁桩、榔头、挖勺、滑车、绞磨、抱杆等单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：更换耐张杆的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 模拟操作（笔答或口答）评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________17.题目名称：组织一般事故检修准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名____试题正文：组织一般事故检修总时间与各项时间分配要求： 20min单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名____其他需要说明的问题和要求： 1.模拟操作采用口头答辩 2.要求：思路清晰条理清楚3.可根据常见事故进行设置事故类型评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________18.题目名称：变压器的安装与检查试验的操作准备通知单：工具：撬棍、滑轮、成套扳手、水平尺、钢丝绳、直管漏斗、双臂电桥、兆欧表单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________材料：变压器油、油桶、方木、薄木板、铁垫片、棕绳试题正文：变压器的安装与检查试验的操作总时间与各项时间分配要求： 210min其他需要说明的问题和要求：1.有条件可进行实际操作并派人协助2.也可根据题意进行模拟操作3.配电变压器100～315kVA 一台评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________续表 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________19.题目名称：变压器吊芯检查准备通知单： 1试题正文： 变压器吊芯检查总时间与各项时间分配要求： 180min其他需要说明的问题和要求：评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________。
高压低压电工操作规程
高压电工更换、阻立电杆操作规程操作前检查：①检查操作人员持证情况，是否在有效期内。
②向现场工作人员及吊车司机交待安全注意事项及带电点、危险点③检查脚具、绝缘手套、绝缘鞋、钢丝绳是否合格完好④检查绝缘杆、安全帽、安全带，由起重工指挥吊车二、操作步骤：①将工作任务范围停电，在施工区域设置警戒带，无关人员禁止进入。
②在换杆两侧分别进行逐项验电。
验明确无电压后，线路两侧各挂三相短路接地线，并做好临时遮拦。
③在电杆适当位置固定钢丝绳，待吊车吊紧后，作业人员登上电杆，解开立瓶上导线，拆除所有金具和绝缘子，人员下杆撤离后起吊。
④用吊车拔出旧电杆，将新电杆组立到杆坑内，⑤再次登上电杆安装金具及绝缘子，绑扎立瓶。
⑥拆除线路两侧悬挂的三相短路接地线及其它安全措施，工作人员撤离。
三、操作后检查：1、电杆埋土夯实，电杆组立角度顺线路、垂直线路在正负5度内。
2、电杆上安装金具牢固，绝缘子与导线绑扎紧固，导线无搭接金具情况。
3、三相短路接地线已拆除，人员已撤离。
4、送电正常后撤离现场。
四、注意事项及应急处置：1、立杆过程中，杆坑内严禁有人工作。
除指挥人及指定人员外，其他人员必须在远离杆下1.2 倍杆高的距离以外。
回填土进行夯实，使杆牢固。
2、发生机械伤害时立即采取措施使伤者脱离危险区域，进行应急救治包扎后送往附近医院救治。
3、针对高处坠落紧急采取现场救护措施，然后送往附近医院进行处理。
高压电工更换、安装变压器操作规程操作前检查：①检查操作人员持证情况，是否在有效期内②检查脚具、绝缘杆、钢丝绳是否合格完好，配戴合格的劳保用品和绝缘用具。
③测试待安装变压器绝缘电阻是否合格，各部件是否完好、无损坏。
④向现场工作人员及起重指挥、吊车司机交待注意事项及带电点、危险点。
⑤检查低压侧，确无双电源反馈电可能。
检查杆基及变台是否牢固。
二、操作步骤：①操作人员戴上绝缘手套，穿绝缘靴。
②通知低压用户停运工作范围内的负荷，侧身拉开低压侧总开关。
双电源要有明显断开点，并悬挂警示牌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C43B025
行为领域
E
鉴定范围
1
考试时限
20min
题型
B
题分
30
考题正文
紧线前耐张杆横担临时拉线的操作
其他需要说明的问题和要求
单独操作
桩锚已安装好或使用现有拉棒作为桩锚
工具、材料、设备、场地
钢丝绳1根，U型环或卸扣2只、紧线钳（双钩、棘轮紧线器均可）1把、10号铁丝或钢丝卡子若干
利用培训线路
评
临时拉线靠近挂线点
用紧线夹头夹紧钢丝绳
用双钩紧线器或棘轮紧线器收紧钢丝绳使临时拉线比正常拉线紧一些
紧线器使用操作熟练正确
钢丝绳在锚桩上或拉棒上绑扎正确，绳尾在钢丝绳上最少要拆回2次
钢丝绳绑扎要拉紧，使临时拉线受力合适
钢丝绳用扎丝扎牢或用钢丝卡子卡住
拆除紧线工具，使临时拉线受力
扎丝不得小于10号，要求扎两处每处缠扎长度不少于50mm，钢丝卡子不少于2只
4
4
4
4
4
4
4
业：电力工程工种：配电线路工等级：中/高
评
分
标
准
序号
项目名称
质量要求
满分
扣分
3
工作终结验收
违章一次扣5—10分
错误扣2—5分
3.1
临时拉线设置
符合工作需要且牢固，安全
5
3.2
安全文明生产
杆上无遗留物及工作时无物件跌落等违章操作，工作完毕交还工器具，清理现场
10
5
登杆前检查杆跟及拉线（必要时要调整电杆）
5
2.2
登杆工具检查
对登杆工具进行检查
4
2.3
登杆
登杆动作熟练、规范，带吊绳上杆
5
2.4
工作位置确定
正确使用安全带，安全带扣好应检查扣环是否牢固
工作位置选择正确，不来回移动
4
4
2.5
临时拉线设置
吊钢丝绳动作熟练，吊绳与钢丝绳不缠绕
钢丝绳缠绕横担头正确
钢丝绳不妨碍紧线、挂线工作
分
标
准
序号
项目名称
质量要求
满分
扣分
1
工作前准备
漏、错检一项扣1分
不按规定穿着一项扣1分
1.1
选择材料工器具
检查并选择所需工具及材料，带好个人工具，满足工作需要并作检查
6
1.2
安全着装
穿戴好安全帽、安全带、绝缘鞋、工作服等
4
2
工作过程
错误扣2—5分
不作试验扣4分
不熟练扣2—5分
错误一处扣4分
2.1
登杆前检查
