功能/特点各异九种不同类型天窗进入主题管理[回2/点261]天窗是当代汽车中很重要的一项配置,目前已经由中高档轿车延伸到低档甚至微型车上,它的功能自然不必多说了——通风、换气、采光。

我相信对不少人而言,沐浴着阳光驾车时或许能令心情更为明朗,这便是天窗带来的附加作用。

至于过多赞美天窗好处的话语就不多说了,先来奔今天的主题——熟悉和回顾一下目前常见的9种天窗形式。

细数一下,目前在售车辆的天窗类型种类还真不少,本篇文章就为您归纳和总结一下市面上常见的天窗类型,并就它们的优缺点进行简单的分析。

如果您正想购买一篇带天窗的车型,或许能对您有所帮助。

●手动天窗随着天窗技术的发展,手动天窗在当前已经很少见了,它的成本在所有天窗类型中是最低的,低成本往往也预示着功能上的局限性。

之前的那种手摇式已经不见了踪影,目前能看到的手动天窗只能在原位置上向上打开一定的角度,玻璃无法滑动而形成开口,因此它只能满足人们对天窗的简单需求。

『奇瑞QQ也有天窗版哦』事实上,目前采用这种天窗的车型已经很少,但也并没有完全消失,在一些低成本的车型上依然可以见到,国内微型车销量冠军的奇瑞QQ就是采用该类型的天窗结构。

它的共有三档可以翘起的位置,对于车内换气还是有着一定作用的。

虽然它的功能很局限,无论如何,在3万多元的低成本微型车上,也算满足了天窗的愿望。

我特别不建议在行车中进行天窗的开启和关闭,因为不便利的操作会严重影响驾车精力。

●外滑式天窗很多人也称这种天窗为外掀式,我认为叫做外滑式更加确切,因为毕竟它还是有个导轨,其打开方式向斜后方升起,相比下面即将介绍的内藏式天窗,外滑式天窗最大的优点就是不会牺牲车顶空间,而且还有着安装成本相对节省的优势,因此这种天窗在经济型车上见到的较多。

『嘉年华采用了成本更低更节省空间的外滑式天窗』空间对于小型车尤为重要,因为外滑式天窗可以最大限度地不占用头部空间。

身材娇小的嘉年华并没有因为天窗而侵占过多的头部空间,当然,这种外滑式天窗的缺点也很明显,那就是只能有向后滑动着一种开启方式,随之在行驶时带来的噪音也会比内藏式更加明显。

天窗知识总结

天窗知识总结

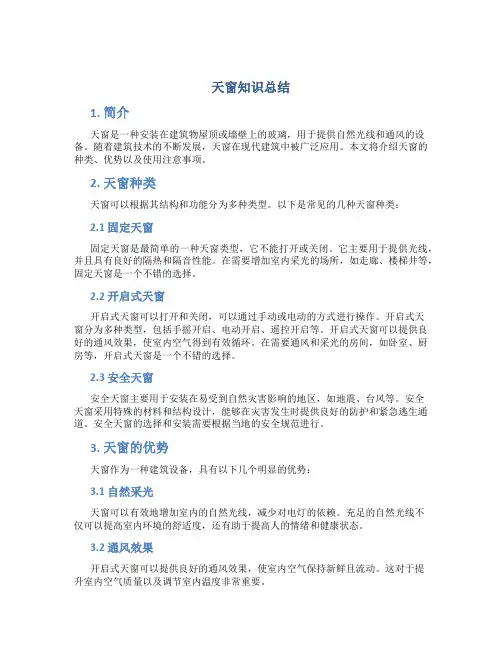

天窗知识总结1. 简介天窗是一种安装在建筑物屋顶或墙壁上的玻璃,用于提供自然光线和通风的设备。

随着建筑技术的不断发展,天窗在现代建筑中被广泛应用。

本文将介绍天窗的种类、优势以及使用注意事项。

2. 天窗种类天窗可以根据其结构和功能分为多种类型。

以下是常见的几种天窗种类:2.1 固定天窗固定天窗是最简单的一种天窗类型,它不能打开或关闭。

它主要用于提供光线,并且具有良好的隔热和隔音性能。

在需要增加室内采光的场所,如走廊、楼梯井等,固定天窗是一个不错的选择。

2.2 开启式天窗开启式天窗可以打开和关闭,可以通过手动或电动的方式进行操作。

开启式天窗分为多种类型,包括手摇开启、电动开启、遥控开启等。

开启式天窗可以提供良好的通风效果,使室内空气得到有效循环。

在需要通风和采光的房间,如卧室、厨房等,开启式天窗是一个不错的选择。

2.3 安全天窗安全天窗主要用于安装在易受到自然灾害影响的地区,如地震、台风等。

安全天窗采用特殊的材料和结构设计,能够在灾害发生时提供良好的防护和紧急逃生通道。

安全天窗的选择和安装需要根据当地的安全规范进行。

3. 天窗的优势天窗作为一种建筑设备,具有以下几个明显的优势:3.1 自然采光天窗可以有效地增加室内的自然光线,减少对电灯的依赖。

充足的自然光线不仅可以提高室内环境的舒适度,还有助于提高人的情绪和健康状态。

3.2 通风效果开启式天窗可以提供良好的通风效果,使室内空气保持新鲜且流动。

这对于提升室内空气质量以及调节室内温度非常重要。

3.3 节能环保通过合理选择和使用天窗,可以减少对人工照明和空调的需求,从而降低能源消耗。

天窗还可以增加建筑的自然通风效果,减少对机械通风系统的依赖,进一步提高能源利用效率。

4. 天窗的注意事项在选择和使用天窗时,需要注意以下几个方面:4.1 安全性天窗的安装和使用需要符合当地的安全规范,特别是在地震、台风等自然灾害易发区域。

选购天窗时,应选择具有较高安全性能的产品,并咨询专业人士的意见。

天窗-教材

天窗-教材

第 1 页共11 页天窗一、天窗的作用:车运行中打开窗户会产生很大的噪音而且风直接冲撞到司机因此降低舒适感。

如果采用天窗会减少噪音并按照空气力学的设计新鲜空气自然地循环车内,会有舒适的乘车感觉,减少司机的疲劳感并可以预防交通事故。

而且通过天窗的玻璃可以自然采光,车室内明亮并可以营造浪漫的气氛,并可以让车产生高档的感觉,给喜欢高档车的顾客带来了满足,为了万一发生交通事故时天窗本身配有的顶盖支架增加了车内的安全性。

二、电动式天窗种类:内滑式,外滑式。

其中内滑式天窗具有上抬功能。

三、B11天窗1、功能定义:B11天窗属于电动内藏式天窗。

主要功能:1、one-touch功能;2、Key-off功能;3、可上抬;4、Anti-trap功能;5、深色防紫外线玻璃;6、带遮阳板;7、带排水系统。

2、重量:B11:13Kg。

3、主要组成部分:B11、玻璃总成、排水系统、运动机构、遮阳板总成、框架、控制器(SCU)、电机、导风板。

4、主要工艺流程:零部件的制作,涂胶,铆接,焊接,涂油,铜管装配,拉线装配,玻璃装配,检查,检查,噪音检测,外观检查。

1.功能防水边条应该有在S/R面板和顶蓬之间密封间隙的功能以及对S/R的做动应该有合适的耐力。

2.测试条件和其他2-1 测试应该在20℃±10℃的温度/ 65%±10%的湿度下完成,除非有另外的規定。

2-2 测试应该在附加的JIG的状态下完成。

2-3 在每次测试中使用相同的测试部分是可允许的。

I,在388.15Nx12h后,在垂直和水平方向(在室温下加负荷)应用980N和1960N的负荷.II,在R.T.x12h后,在垂直和水平方向(在室温下加负荷)应用980N和1960N的负荷.III,在243.15Nx12h后,在垂直和水平方向(在室温下加负荷)应用980N和1960N的负荷.IV,在R.T.x12h后,在垂直和水平方向(在室温下加负荷)应用980N和1960N的负荷.b)在日光型碳弧老化测试仪测试后,在垂直和水平方向分别应用980N和1960N的负荷,玻璃固定板不能发生破裂,剥落,滑移等.c)在JIS D 1601(1类,2种,4级)的振动测试后,在垂直和水平方向分别应用980N和1960N的负荷,玻璃固定板不能发生破裂,剥落,滑移等.d)4.玻璃组合的涂装1)根据2)颜色:黑色5.法规适应性:1)玻璃组合:2)玻璃:应符合日本的安全性标准技术29,MVSS 205 ECE NO.48和8。

建筑构造和材料—天窗

建筑构造和材料—天窗

书山有路勤为径,学海无涯苦作舟建筑构造和材料—天窗天窗的类型很多,有矩形、M 形、锯齿、三角形、平天窗、下沉式以及其他型式的天窗。

一、矩形、梯形和M 形天窗的特性和布置要求矩形、梯形和M 形天窗都是沿厂房跨间的屋脊纵向布置,具有双侧采光面。

它们之间的区别只是采光面的倾角或天窗顶盖的形式不同。

矩形天窗的横断面呈矩形,两侧采光面与水平面垂直(图1a)。

它具有中等的照度,光线均匀,防雨较好,窗扇可开启兼作通风,故在冷加工车间广泛应用。

缺点是构件类型多、自重大和造价高。

为了获得良好的采光效率,矩形天窗(包括M 形天窗)的宽度宜等于厂房跨度的0.4-0.6 倍(工程实践中常为跨度的1/3-1/2);天窗适宜的高宽比为0.3 左右,不宜大于0.45。

梯形天窗的两侧采光面与水平面倾斜,一般成60°角(图1b)。

它的采光效率比矩形天窗高约60%,但均匀性较差,并有大量直射阳光,防雨性能也较差。

国外常有采用,我国应用较少。

M 形天窗是将矩形(或梯形)天窗顶面向内倾斜便于疏导气流,增强光线反射,但排水处理复杂(图1c)。

图1 矩形、梯形和M 形夭窗a-矩形天窗;b-梯形天窗;c-M 形天窗用做通风的矩形和M 形天窗,当室外风速较大时可能产生灌风现象,影响天窗排风效果。

为了解决这个问题,便在天窗口外加设挡风板,使天窗能稳定地排风。

但缺点是构件多、重量大、造价高。

设有挡风板的避风天窗主要用于热加工车间,除寒冷地区需采暖的车间外,其窗口常做成开敞式不装设窗扇,为了防止飘雨,需考虑挡雨设施二、平天窗平天窗可分为采光板、采光罩和采光带三种。

采光板是在屋面板上开孔,装设平板透光材料而成。

根据其孔洞的大小,可分为小孔、中孔和大孔采光板,单块采光板的组成如图2d。

图2 采光板的形式和组成a 一小孔采光板;b-中孔采光板;c-大孔采光。

天窗(教学设计)

天窗(教学设计)

天窗(教学设计)【教学设计】天窗【引言】天窗是一种可以向外透光的建筑设计元素,可以增加室内采光的效果,提供舒适的室内环境。

本次教学设计将以天窗为主题,通过介绍天窗的种类、设计原理以及应用案例等内容,让学生了解和掌握天窗的相关知识。

【1. 天窗的种类】天窗按照材质和形状可以分为多种类型,常见的有以下几类:1.1 透明天窗:采用透明材质,如玻璃等,能够直接透光,增加室内采光效果。

1.2 采光瓦:在屋顶上设置瓦片式透明材料,使阳光透过瓦片照射进室内。

1.3 光管天窗:通过设置管道将阳光引入室内,解决无法直接设置天窗的问题。

1.4 天棚窗:将天窗设置在室内的天花板中,使得室内天花板有透光的效果。

【2. 天窗的设计原理】2.1 采光原理:天窗的设计目的是为了提供自然光线的室内照明。

根据室内空间的需要,通过选择合适的天窗材质、大小和位置,使阳光能够透过天窗进入室内,满足人们的照明需求。

2.2 保温原理:在天窗的设计中,需要考虑保温性能,避免室内热量流失和室外热量进入。

常见的保温措施包括使用双层玻璃、空气层隔热等。

2.3 通风原理:透过天窗进入室内的阳光不仅可以提供采光,还能够带来空气流动,起到通风的作用。

因此,在设计天窗时需要考虑通风口的设置,以确保室内的空气质量和舒适度。

【3. 天窗的应用案例】3.1 家居设计:天窗广泛应用于家居设计中,可以使室内空间更加明亮和通透。

例如,在客厅设置天窗可以增加采光,使整个空间更加开阔。

3.2 商业建筑:在商业建筑中,天窗可以用于展示和照明,比如某些商场的顶部设置了玻璃天窗,提供了自然光线和美景。

3.3 学校和办公建筑:学校和办公建筑中的天窗可以提供更好的照明条件,增加室内舒适性和健康性,有助于学习和工作效率的提高。

【4. 实施教学活动】4.1 观察和讨论:组织学生观察校园或家中的天窗,让他们讨论天窗的特点和作用,并提出自己的观点和想法。

4.2 天窗设计绘制:让学生进行天窗设计的绘制,要求他们考虑材质、形状和大小等因素,并解释他们的设计理念。

汽车天窗的整体结构设计(本科)毕业设计论文

汽车天窗的整体结构设计(本科)毕业设计论文

汽车天窗的整体结构设计(本科)毕业设计论文一、引言二、汽车天窗概述1. 汽车天窗的定义汽车天窗是指安装在汽车顶部的可开启和关闭的透明装置,其主要作用是通风、采光和提升车辆档次。

2. 汽车天窗的分类(1)固定式天窗:无法开启,仅起到采光作用。

(2)外滑式天窗:天窗沿车顶外侧滑动开启。

(3)内藏式天窗:天窗隐藏在车顶内部,开启时向上翻起。

(4)全景天窗:覆盖整个车顶,具有更大的采光面积。

三、汽车天窗整体结构设计要求2. 安全性:天窗结构设计需保证在车辆行驶过程中,不会对驾乘人员造成伤害。

3. 耐用性:天窗材料及结构设计应具备较高的耐磨、抗老化性能,保证长期使用。

4. 美观性:天窗外观设计应与整车风格协调,提升车辆档次。

5. 经济性:在保证质量的前提下,降低生产成本,提高市场竞争力。

四、汽车天窗整体结构设计1. 天窗框架设计(1)材料选择:选用高强度、轻量化的金属材料,如铝合金。

(2)结构设计:采用模块化设计,便于安装和维护。

(3)连接方式:采用焊接、铆接等工艺,确保框架牢固可靠。

2. 天窗玻璃设计天窗玻璃是汽车天窗的关键部件,其设计要点如下:(1)材料选择:选用钢化玻璃,具有较高的强度和安全性。

(2)尺寸设计:根据车型及天窗类型,确定玻璃尺寸。

(3)曲面设计:采用曲面造型,提高天窗的美观性。

3. 天窗驱动系统设计驱动系统是天窗实现开启和关闭的关键部分,其设计要求如下:(1)驱动方式:根据天窗类型,选择电动或手动驱动。

(2)传动机构:采用齿轮、齿条、同步带等传动方式,确保运行平稳。

(3)控制系统:设计智能控制系统,实现天窗的自动开启和关闭。

本部分内容对汽车天窗的整体结构设计进行了初步探讨,后续章节将继续深入研究各部分细节设计。

五、汽车天窗密封与隔音设计1. 密封设计(1)密封材料:选择具有良好弹性、耐老化、耐高低温的橡胶或硅胶材料。

(3)防水设计:在密封条和框架接触部位设计排水通道,防止雨水渗入车内。

小汽车天窗的分类介绍

小汽车天窗的分类介绍

小汽车天窗的分类介绍汽车天窗是汽车的一项重要配置,汽车天窗能流通空气,改善车内环境、降低车内温度,同时还能提升汽车内部环境的舒适性和个性,以下是店铺为你精心整理的小汽车天窗的分类介绍,希望你喜欢。

小汽车天窗的分类介绍1、手动天窗手动天窗,故名思义,其实就是完全由人工手来开启和关闭操作的,通常都有上翘,平行窗口打开功能,这种天窗的优点是结构简单,而且没有复杂的滑轨结构,不存在什么磨损和保养,只需要定期关注一下密封胶条的老化情况即可,但是对于使用来说,这种天窗局限性还是太大,而且普遍没有遮阳板,可能会在夏天被晒得很难受,同时操作这种天窗还是需要点手法和力量的,在行驶中开启或关闭会影响驾驶安全。

2、外滑式一般来说,只有小型车才会装配这种天窗,因为车内空间太小、车顶的弧度太大、车顶结构等影响造成无法把天窗理想收纳到车顶夹层中等原因,才使用外滑式天窗,它有两个优点,一个是不占用顶层夹层从而不会影响到车内头部的空间,还有一个就是结构相对简单,成本低,不过它最致命的缺点就是车窗不能完全打开,另外,下雨过后可千万别立即开天窗,由于这种结构的原因,雨后开天窗车内成员将会是很惨的。

3、内藏式这种类型的天窗是最常见的,它可以提供两种打开方式:外掀和全部打开,功能上可以满足更多需求,内藏式天窗指的是滑动总成置于内饰与车顶之间的天窗,它的优点是天窗开口大,外型简洁美观,目前大部分轿车多采用内藏式天窗。

4、拼接式严格来讲,拼接式天窗的也属于双天窗的范畴,但是由于两个天窗之间的隔断没有那么明显,因此更接近全景的效果,同样地,配备该种天窗的车型往往也是只能开启前半部分,后面的天窗仅仅起到采光和提升车辆档次的作用。

5、封闭式提起封闭式全景天窗,相信大家首先想到的是法国车,没错,带有浓厚浪漫主义色彩的法国的确喜欢在车顶上做文章,让其变得更加透亮是法兰西偏爱的设计,封闭式全景天窗说白了就是个大面积的玻璃车顶,目前市场上能见到的该类型天窗的车型还是以法国车为主,这种大面积的玻璃车顶在带来充分采光的同时,也增加了车辆的豪华感,不过,这种结构也拥有者固有的缺点,它只能静静地呆在车顶而不能打开。

建筑构造——天窗类型介绍

建筑构造——天窗类型介绍

挡风板的形式及构造
一、平天窗的类型 有采光罩、采光板、采光带及三角天窗等四种。 二、平天窗的构造 平天窗的类型虽然很多,但其构造要点是基本相 同的,即井壁、横档、透光材料的选择及搭接、防眩 光、安全保护、通风措施等。
钢筋混凝土井壁构造
上下玻璃搭庭天窗 二、矩形天窗 三、矩形避风天窗 四、平天窗
一、中庭天窗
一、中庭天窗的设计要求 (1)中庭内有良好的光环境和热环境 ①应选择好天窗形式 ②要控制好中庭长、宽、高之间的比例 ③要安妥善安排好中庭各个墙面的反光性质
(2)应选择好安全可靠、热工性能好的天窗玻璃 常用的有以下几种玻璃: ①夹层安全玻璃 ②丙烯酸酯有机玻璃 ③聚碳酸酯有机玻璃 ④其它玻璃 (3)天窗应有良好的防水性能
四、天窗檐口 其檐口构造有两类:(1)带挑檐的屋面板
(2)设檐沟板 五、天窗侧板 在天窗扇下部设置天窗侧板,它的作用是防止雨 水溅入车间及防止因屋面积雪挡住天窗扇。
钢筋混凝土天窗檐口
钢筋混凝土侧板
矩形天窗图例
矩形天窗图例
三、矩形避风天窗
矩形避风天窗由矩形天窗及其两侧的挡风板 所构成。
一、挡风板的形式及构造 挡风板由面板和支架两部分组成。 面板常用材料:石棉水泥瓦、玻璃钢瓦、压型钢 板等轻质材料。 挡风支架的两种形式:(1)立柱式(2)悬挑式 二、水平口挡雨片的构造 水平口挡雨片由挡雨片及其支承部分组成。
中庭天窗形式
中庭天窗形式
三、中庭天窗构造 (1)玻璃顶的承重结构 (2)玻璃采光面 (3)玻璃顶构造实例
中庭天窗构造
中庭天窗构造
矩形天窗既可以采光、又可通风;而且防雨 水及防太阳辐射均较好。
矩形天窗主要由天窗架、天窗扇、天窗屋面板、 天窗侧板几天窗端壁五种构件组成。
