HPD2000-CM-3操作说明
HPD2000有源滤波器-使用手册CN121214
图1：HPD2000系列典型现场接线图
详细描述如表3所示。
表3：现场接线说明
项目
现场接线
1
互感器接线
2
补偿电流注入点
3
可编程输出口
4
多台级联接口
5
Modbus通讯口
6
辅柜控制接口
7
温度传感器接口
8
安全地连接
9
主要部件
图4所示为主柜和辅柜级联使用的一次回路原理结构。是否需要辅柜级联使用，由客户现场 情况决定，辅柜的级联使用个数从原理上来说没有限制。
从图中可看出，无论是HPD2000的主柜还是辅柜，均包含一套IPM电流逆变器、直流侧储能 电容器、PWM电抗器和高频率抑制滤波器。主控制器（6）发生SPWM开关信号，控制IPM 逆变器（1）输出变频电压波形，经过PWM电抗器（3）和高频率抑制滤波器（4）组成的耦 合阻抗回路，滤除无效的波形，使有效的波形转换为补偿谐波电流输出，其中直流侧储能电 容器（2）起到储能水库的作用，直流侧保护熔断器（7）能防止电容器充放电电流过大损坏。 多台辅柜级联使用时，不同辅柜之间的IPM控制信号通过主辅柜级联IPM联络线（8）传达。 主、辅柜级联主断路器联络线（9）能交换主、辅柜的主断路器分合闸状态。 三相四线系统，中性线需与（13）连接。 主柜拥有主控制器板和HPD2000-CM显示，也包含直流侧储能电容器（2）的预充电回路（5）， 主断路器（12）合闸后，预充电回路（5）会对直流侧储能电容器（2）充电，当直流侧电容 器（2）电压达到输出要求，预充电回路（5）即断开。
打开包装后的HPD2000应存放在室内，环境需满足表2要求。
MFC2000-3A使用说明书V1.0
MFC2000-3A型微机厂用电快速切换装置使用说明书金智科技股份有限公司东大金智电气自动化有限公司二〇〇五年十月V1.0版本说明书不作为设计依据，本公司保留对产品更改的权利，实际以出厂图纸为准。
版权所有，请勿翻印、复印本版本发布时间：2005年10月目录1.引言 (1)2.装置硬件构成 (2)2.1.面板 (2)2.2.背板插件及端子 (4)3.液晶显示及操作说明 (11)3.1.界面的组成 (12)3.2.主要画面及操作方法介绍 (12)4.定值参数设定 (26)4.1.整定定值 (26)4.2.整定控制字 (27)5.运行巡检说明 (28)5.1.光字牌或DCS信号 (28)5.2.面板巡检 (28)6.现场调试投运 (30)6.1.准备工作 (30)6.2.静态调试试验 (30)6.3.空载传动试验 (32)6.4.带负荷实切试验 (33)7.报告整理 (35)图目录图1 MFC2000-3A型快切装置面板布置图 (2)图 2 背板插件及端子图 (5)图3 菜单结构图 (11)图 4典型界面结构 (12)图 5接线显示（默认）画面 (13)图 6状态报告画面 (14)图 7报告显示画面 (15)图 8曲线查看界面 (16)图 9手动切换画面 (18)图 10并联半自动切换第一步画面 (19)图 11并联半自动切换成功后画面 (19)图 12开入调试画面 (21)图 13精度系数调整画面 (21)图 14通讯设置画面 (23)图 15界面设置画面 (24)图 16快捷键设置画面 (24)1.引言MFC2000-3A型微机厂用电快切装置，是我公司在总结1型、2型快切装置的基础上，充分考虑现场用户需要，结合我公司装置的运行经验，开发的新一代高性能厂用电快切装置。
装置采用4U机箱，主CPU模件采用32位单片机加DSP结构。
采用背插式结构，装置内部无扎线，使用总线背板。
装置面板采用320×240点阵彩色液晶显示屏。
cm-03型便携式cod测定仪操作手册共12页文档
简便操作方法本公司仪器出厂前已经经过校准，无需再做标准曲线，用户可以直接采用下面方法快速测量水样的COD值。
1、打开加热器和测定仪开关，按加热器的“确定”键，仪器开始升温。
测定仪显示H，输入两位操作员编号按确定键，显示时间。
2、取3支洗净并且烘干的专用比色管，其中2支分别加入待测水样，另外1支加入1.5ml蒸馏水或纯净水作为空白，然后分别在3个专用比色管中加入0.5ml 1号试剂、1.5ml 2号试剂、2.5ml3号试剂。
3、加热器显示“OK”后将上述3支专用比色管放入加热器中并且按“确定”键，仪器开始计时，15分钟后仪器发出报警声，表示消解时间到，取出比色管，冷却到不烫手。
4、将3支专用比色管擦拭干净等待测量。
5、首先取加入蒸馏水的专用比色管插入测定仪的比色孔，按测定仪的“功能”键加4（按“功能”再按“4”），进入水样测量状态，显示“P”，按采用的曲线号：1为高量程（200-2500mg/L），2为低量程（0-200mg/L）,按确定后显示“A0”，放入空白水样后按“确定”键开始调零，读数稳定后按“确定”键，仪器显示“n1”。
6、取2支装有水样的专用比色管中的1支放入比色孔中按“确定”键，仪器显示吸光度数值，稳定后按“确定”键，显示数值即为第一个水样的COD实际数值，然后再按“确定”键，显示“n2”；放入第二个水样其他操作同第一个水样，仪器显示“n3”后按“.”结束测量。
注意事项（1）每次测试时将试管的白色标签面对测试者。
（2）每次分析前应将专用比色管烘干，可将专用比色管放在加热器的加热孔中烘干。
（3）为了减少操作的系统误差，每次分析要做空白试验。
（4）如全部试剂加入后溶液颜色不匀，应将其冷却后摇匀，再进行消解。
（5）如水样中的氯离子含量较高（≥2000mg/L）,不配置1号试剂，而是在消解前根据水样中的氯离子浓度直接将适量的硫酸汞粉末加入专用比色管（汞：氯≥10）即可达到消除氯离子干扰的目的。
Gd2000使用说明
前言GD2000 档案管理系统 V3.0 版是把立卷改革后的归档文件管理与传统的卷内文件管理相结合，既有文书管理，归档管理，又有企事业管理和收发文管理等，使许多尚未完全摆脱传统手工管理的档案工作人员能够使用计算机来进行科学的管理，同时还实现了全文图像管理和批量数据修改，对我区的档案现代化管理进程具有很大的推动作用。
它基于 WINDOWS 操作系统平台，集日常的文书管理、收发文管理、企事业管理、归档文件管理为一体，具有速度快、操作简便、数据安全性强、目录编制灵活、检索功能强大、通用性、适用性强等特点，是一套综合性较强的档案信息现代化管理系统。
为使用户尽快掌握本系统的操作方法和使用技巧，编写了GD2000档案管理系统的使用方法说明书，以最大限度给用户提供方便。
第一章安装之前1、检查包装在您得到GD2000档案管理软件之后，请您仔细地检查包装内容是否完整，如果您发现项目缺少时，请您及时与广西档案服务中心取得联系，以便得到妥善处理。
GD2000 档案管理软件包装盒中包括以下项目：（1）软件使用手册一本（2）软件加密狗一个（3）软件安装光盘一张2、系统运行环境（ 1 ）硬件环境：机型：PⅢ以上；硬盘：剩余空间不少于1G；内存： 526M 以上（ 2 ）软件环境：本系统运行在中文 WINDOWS9X/2000/XP/VISTA/7 操作系统下，屏幕分辨率大小为：800*600以上，增强色（16位）以上。
3、技术支持与服务为了向您提供快捷、有效的技术支持与服务，我们准备了热线电话和专门的技术服务人员随时为您提供咨询服务。
技术咨询电话：（0771）588574158523945852503广西档案服务中心电话：（0771）5852557地址：广西南宁市星湖路北一里3号（广西壮族自治区档案局大院内）第二章系统安装1、如果是USB加密狗请在安装完加密狗驱动程序后再插入。
请执行光盘中加密狗目录下的驱动程序：SoftDogInstdrv.exe，安装加密狗驱动程序，选择并口（或USB）驱动（根据屏幕提示安装即可），方能正确使用该软件。
HPD2000-CM-3操作说明
HPD2000-CM-3操作说明操作风格：按键定义面板上面有四个按键，从左到右四个按键分别是“←(ESC)”、“↑(Read)”、“↓(Download)”、“→(Enter)”。
键的操作分为长按和短按两种：长按：按键时间超过2秒钟系统即认为是长按短按：按下键后2秒钟内释放系统认为是短按“←(ESC)”键在长按时代表“ESC”的功能（放弃、退出），短按时代表“←”的功能（向左移动、切换界面）“↑(Read)”键在HPD2000参数设置界面长按时代表"Read"功能（读取HPD2000参数），短按时代表“↑”的功能（向上移动、增加数值、切换界面）“↓(Download)”键在HPD2000参数设置界面长按时代表“Download”功能（下载HPD2000参数），短按时代表“↓”的功能（向下移动、减少数值、切换界面）“→(Enter)”键在长按时代表“Enter”的功能（选择、进入），短按时代表“→”的功能（向右移动、切换界面）注：以后的描述中直接以上述功能来描述按键的操作，即按“Enter”代表长按“→(Enter)”键，按“↑”代表短按“↑(Read)”键。
主界面数据显示区共分四个部分：第一区：在主界面下，按“←”切换到该页面图1：产品铭牌信息（INFO）显示产品序列号、型号、工作电压、最大电流、接线方式、生产日期、运行场所、服务电话第二区：在主界面下，按“↑”在以下界面之间切换图2.1:实时数据（METER）——补偿电流（Compensation Amps）显示实际输出补偿电流、最大补偿电流、补偿电流输出百分比图2.2：实时数据（METER）——电压/电流/功率（Volts/Amps/Power）显示系统电压、系统电流、直流侧电压、视在功率、功率因数三相四线：三相三线：图2.3：实时数据（METER）——电压/电流/功率(Volts/Amps/Power)显示畸变电流、畸变功率、电压畸变率、电流畸变率第三区：在主界面下，按“↓”在以下界面之间切换图3.1：电压趋势图（V olts_Trend）三相四线：L1系统电压趋势图（V olts_Trend_L1）显示L1系统相电压趋势、实时有效值、在一个小时内最大值、最小值三相三线：L12系统电压趋势图（V olts_Trend_L12）显示L12系统线电压趋势、实时有效值、在一个小时内最大值、最小值图3.2：电压趋势图（Volts_Trend）三相四线：L2系统电压趋势图（Volts_Trend_L2）显示L2系统相电压趋势、实时有效值、在一个小时内最大值、最小值三相三线：L23系统电压趋势图（Volts_Trend_L23）显示L23系统线电压趋势、实时有效值、在一个小时内最大值、最小值图3.3：电压趋势图（Volts_Trend）三相四线：L3系统电压趋势图（Volts_Trend_L3）显示L3系统相电压趋势、实时有效值、在一个小时内最大值、最小值三相三线：L31系统电压趋势图（Volts_Trend_L31）显示L31系统线电压趋势、实时有效值、在一个小时内最大值、最小值图3.4：补偿电流趋势图（Compensation_Amps_Trend）——L1补偿电流趋势图 显示L1补偿电流趋势、实时有效值、在一个小时内最大值、最小值图3.5：补偿电流趋势图（Compensation_Amps_Trend）——L2补偿电流趋势图显示L2补偿电流趋势图、实时有效值、在一个小时内最大值、最小值图3.6：补偿电流趋势图（Compensation_Amps_Trend）——L3补偿电流趋势图显示L3补偿电流趋势图、实时有效值、在一个小时内最大值、最小值第四区：在主界面下，按“→”切换到该界面图4：帮助界面（HELP）显示名牌信息（INFO）、实时数据（METER）、趋势图（TREND）简易说明在主界面模式下，按“Esc”即可进入自动循显方式，此时系统将循环显示各个测量数据，再次按“Esc”即退出到正常显示模式。
HP 打印机使用说明书
HP3使用说明书1~2(校正)
配电板仪表HP3使用说明书非常感谢您购买(株)韩国韩荣电子有限公司的产品。
请确认产品是否相符，并按照以下事项使用。
---------------------------------------------------------- （株）韩国韩荣电子有限公司的认证现状国家校正机关安全注意事项为正确使用本产品，请务必在使用前认真阅读安全注意事项。
注意事项里列明的有关安全方面的重要内容，请务必遵守。
安全注意事项区分为危险、警告、注意。
危 险输出/输入端子有触电的危险，切勿与身体及通电物接触。
警 告1. 为防止本机器发生故障等重大事故，请在外围安装相应的保护回路。
2. 本机器未附带电源开关及保险丝，需在外围另外安装。
（保险丝额定：250V AC 0.5A ）3. 本机器内装有24V 电压输出。
请不要使用70mA 以上的负荷。
4. 为防止本机器的破损及故障，请务必以额定电源电压供电。
5. 变更使用输入范围(URV,LRV)时，最先要设定URV ，LRV ，然后再设定其它数据。
因为变更URV,LRV 时，有可能会影响到其它数据而会造成不好的结果。
6. 为预防触电及机器故障，在未完成所有配线之时，切勿投入电源。
7. 本机器非属防爆构造，切勿在有易燃性、爆发性气体的场所使用。
8. 为预防触电、异常动作、火灾的发生，切勿对本机器进行分解、加工、改线、 修理。
9. 为预防触电、误动作、故障的发生，请关闭电源后，再对本机器进行安 装、拆卸。
10.若未按照制造商所指定的方法使用时，有可能会受伤或造成财产损失。
11.在通电中使用本机器时，因有触电的危险，所以请务必先把本产品安装到面板 上后再进行使用。
注 意1. 使用说明书的内容可能会在未事先通报或预告的状况下变更。
2. 请确认产品的在运输过程中的破损与否及异常状态。
3. 请在周围温度0～50℃(贴紧安装时最大40℃)/湿度20～90% RH(不准结露)的 范围使用。
兄弟J6710DW打印机使用说明高级
PDF 文件 / 随机 说明书光盘内
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

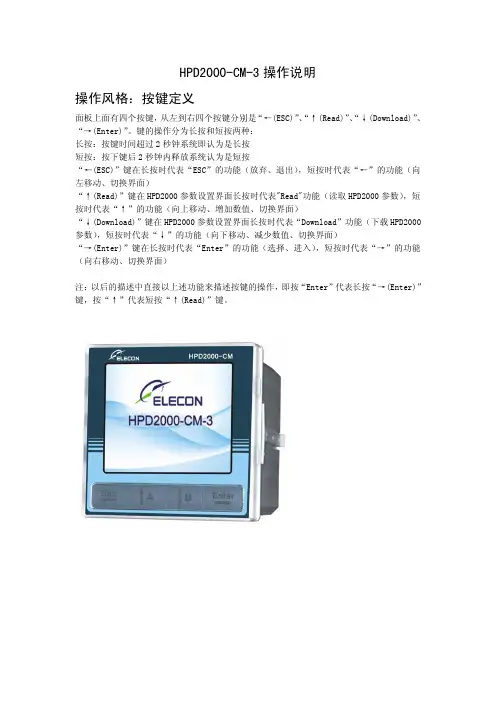

HPD2000-CM-3操作说明
操作风格：按键定义
面板上面有四个按键，从左到右四个按键分别是“←(ESC)”、“↑(Read)”、“↓(Download)”、“→(Enter)”。
键的操作分为长按和短按两种：
长按：按键时间超过2秒钟系统即认为是长按
短按：按下键后2秒钟内释放系统认为是短按
“←(ESC)”键在长按时代表“ESC”的功能（放弃、退出），短按时代表“←”的功能（向左移动、切换界面）
“↑(Read)”键在HPD2000参数设置界面长按时代表"Read"功能（读取HPD2000参数），短按时代表“↑”的功能（向上移动、增加数值、切换界面）
“↓(Download)”键在HPD2000参数设置界面长按时代表“Download”功能（下载HPD2000参数），短按时代表“↓”的功能（向下移动、减少数值、切换界面）
“→(Enter)”键在长按时代表“Enter”的功能（选择、进入），短按时代表“→”的功能（向右移动、切换界面）
注：以后的描述中直接以上述功能来描述按键的操作，即按“Enter”代表长按“→(Enter)”键，按“↑”代表短按“↑(Read)”键。
主界面数据显示区共分四个部分：
第一区：在主界面下，按“←”切换到该页面
图1：产品铭牌信息（INFO）
显示产品序列号、型号、工作电压、最大电流、接线方式、生产日期、运行场所、服务电话
第二区：在主界面下，按“↑”在以下界面之间切换
图2.1:实时数据（METER）——补偿电流（Compensation Amps）
显示实际输出补偿电流、最大补偿电流、补偿电流输出百分比
图2.2：实时数据（METER）——电压/电流/功率（Volts/Amps/Power）
显示系统电压、系统电流、直流侧电压、视在功率、功率因数
三相四线：
三相三线：
图2.3：实时数据（METER）——电压/电流/功率(Volts/Amps/Power)
显示畸变电流、畸变功率、电压畸变率、电流畸变率
第三区：在主界面下，按“↓”在以下界面之间切换
图3.1：电压趋势图（V olts_Trend）
三相四线：L1系统电压趋势图（V olts_Trend_L1）
显示L1系统相电压趋势、实时有效值、在一个小时内最大值、最小值
三相三线：L12系统电压趋势图（V olts_Trend_L12）
显示L12系统线电压趋势、实时有效值、在一个小时内最大值、最小值
图3.2：电压趋势图（Volts_Trend）
三相四线：L2系统电压趋势图（Volts_Trend_L2）
显示L2系统相电压趋势、实时有效值、在一个小时内最大值、最小值
三相三线：L23系统电压趋势图（Volts_Trend_L23）
显示L23系统线电压趋势、实时有效值、在一个小时内最大值、最小值
图3.3：电压趋势图（Volts_Trend）
三相四线：L3系统电压趋势图（Volts_Trend_L3）
显示L3系统相电压趋势、实时有效值、在一个小时内最大值、最小值
三相三线：L31系统电压趋势图（Volts_Trend_L31）
显示L31系统线电压趋势、实时有效值、在一个小时内最大值、最小值
图3.4：补偿电流趋势图（Compensation_Amps_Trend）——L1补偿电流趋势图 显示L1补偿电流趋势、实时有效值、在一个小时内最大值、最小值
图3.5：补偿电流趋势图（Compensation_Amps_Trend）——L2补偿电流趋势图
显示L2补偿电流趋势图、实时有效值、在一个小时内最大值、最小值
图3.6：补偿电流趋势图（Compensation_Amps_Trend）——L3补偿电流趋势图
显示L3补偿电流趋势图、实时有效值、在一个小时内最大值、最小值
第四区：在主界面下，按“→”切换到该界面
图4：帮助界面（HELP）
显示名牌信息（INFO）、实时数据（METER）、趋势图（TREND）简易说明
在主界面模式下，按“Esc”即可进入自动循显方式，此时系统将循环显示各个测量数据，再次按“Esc”即退出到正常显示模式。
菜单模式设置：
在主界面模式下按“Enter”键进入菜单模式，在输入密码2000后，进入HPD2000后台参数界面，默认自动读取一次HPD2000后台相关参数，读取成功会有通信标示显示，否则读取失败。
若失败可以长按“↑”即“Read”进行再次读取。
修改完成以后，长按“↓”即“Download”键进行下载，在下载过程中会出现“Checking。
”字符标示，在成功完成以后会出现“Download OK”，如果下载失败则会出现“Download Err”，若失败可以长按“↓”即“Download”键进行再次下载。
z注意：请在我方技术人员的指导下更改设置！
如随意更改HPD2000后台相关参数，可能会导致设备损坏！
密码输入界面：
输入密码2000进入Parameter_Setting界面，进行参数项修改
图1 Parameter_Setting1
CT.Ratio：负载电流互感器的互感比例
Current Limit:设备输出电流限制
Mode/Slave Num:设备的工作模式/从机个数
Current Correction:设备输出电流修正
DC.SideVolts:直流侧的升压数据
Current Protection:输出保护电流的设定值
Speed Follow:跟随速度
以上全部数值范围是：0-255
图2 Parameter_Setting2
Startup Current：开机允许电流 Shutdown Current：关机允许电流 Wire Mode：设备接线方式 Shutdown Time：关机设定时间 Device No：设备号
Correction Factor1：修正系数1 Correction Factor2：修正系数2
以上全部数值范围是：0-255。
